Калькуляторы расчета освещенности помещения

Содержание

Как самостоятельно рассчитать освещенность

Чтобы не углубляться в сложные формулы и не разбираться в электротехнических терминах, можно использовать несколько простых рекомендаций. Есть ряд аспектов, которые обязательно нужно учитывать при расчетах, чтобы добиться точного результата. Все они влияют на освещенность тем или иным образом и если игнорировать их, используя лишь норму, свет не будет соответствовать требованиям.

Высота потолков

Все нормативы СНиП рассчитаны для помещений с потолками высотой 2,5-2,7 м. Это стандартное значение, которое встречается в большинстве жилых и офисных помещений. Но нередко высота отличается, а это напрямую влияет на распространение света. Поэтому для упрощения расчетов специалисты используют поправочные коэффициенты, которые подбираются из соответствующего диапазона:

  1. 2,5-2,7 м – 1.
  2. 2,7-3,0 м – 1,2.
  3. 3,0-3,5 м – 1,5.
  4. 3,5-4,5 м – 2.

Если высота еще больше, необходимо проводить индивидуальные расчеты. Это связано с тем, что увеличение высоты расположения не пропорционально снижению показателей освещенности.


При большой высоте расположения мощность светильников увеличивается.

Иногда в одном помещении высота различается или же конструкция дома открытая и потолочная перегородка идет под углом. В этом случае проще всего разбить пространство на отдельные зоны, определить в каждой примерную высоту и исходя из этого производить расчет освещенности и использовать подходящий коэффициент. Если нужно округлить результат, лучше делать это в сторону увеличения, так как есть ряд показателей, которые не учитываются и чаще всего фактический результат получается немного хуже запланированного.

Характеристики поверхностей

При вычислении освещенности для любого помещения стоит учитывать и характеристики поверхностей – потолка, пола и стен. От их цвета и фактуры зависит отражающая способность, что очень сильно влияет не только на восприятие комнаты, но и на свет в ней.

В первую очередь нужно помнить о том, что матовые поверхности отражают свет вдвое хуже, чем глянцевые. Поэтому всегда делается поправка в 15-20%, если отражающая способность большей части помещения не очень высокая. Но основным показателем, влияющим на расчеты, является цветовое оформление. От него напрямую зависит отражающая способность, поэтому при расчетах нужно использовать следующие данные:

  1. Белые поверхности отражают порядка 70% света, попадающего на них.
  2. Светлые и пастельные тона в среднем имеют показатель отражения в 50%.
  3. Серые поверхности и подобные им оттенки отражают около 30% света.
  4. Темные стены, пол и потолок имеют показатель отражения всего 10%.

Есть специальная формула по определению поправок в показатель освещенности в зависимости от особенностей поверхностей. Но разбираться в ней не обязательно, можно использовать упрощенный вариант расчетов, который также обеспечивает хороший результат.


Чем больше светлых поверхностей – тем выше коэффициент отражения.

Вначале суммируются показатели отражения потолка, стен и пола. Полученный результат делится на 3, после чего итог надо перемножить с нормой освещенности. Она определяется путем выбора подходящего варианта из СНиП (при необходимости умноженного на поправочный коэффициент, если высота потолков превышает 270 см).

Значение света

Свет для людей всегда имел большое значение, так как именно зрительный анализатор предоставляет нам практически 90% информации об окружающем мире. А в условиях компьютеризации общества сохранить на должном уровне остроту зрения удается далеко не каждому человеку.

При этом значительно ухудшить зрение можно даже не работая за компьютером по 8 часов в день. Достаточно сделать в своем доме плохое освещение и набор болячек вам будет обеспечен уже через пару лет. Всего лишь правильное освещение, которое создается в доме различными типами осветительных приборов, позволит вам повысить свою продуктивность, нормализовать микроклимат в семье и более эффективно отдыхать от работы.

Направленный свет

Поскольку дома мы проводим большую часть времени (конечно же, после работы), то к освещенности квартиры нужно подойти максимально ответственно и вдумчиво. Ведь именно здесь вам никто не сможет помещать сделать вашу жизнь качественнее и комфортнее. Свет в доме может подаваться следующим образом:

  • направленное. Это освещение создают потолочные люстры и настенные бра с напольными торшерами;
  • рассеянное. Такой свет возможен от скрытых подсветок, которые в последнее время стали очень популярными. Особенно красиво они смотрятся на гипсокартонных и натяжных потолочных конструкциях. В отличие от направленного, одна только рассеянная подсветка не может самостоятельно обеспечить требуемый уровень света в помещении. Поэтому она часто выступает в качестве дополнительного освещения.

Рассеянная подсветка

Отдельно стоит отметить, что такое помещение в доме, как кухня требует дополнительной подсветки определенных зон. Именно с кухней у многих возникают проблемы в плане формирования должного освещения. Это связано с тем, что кухня зачастую малогабаритна и всегда заставлена всевозможными кухонными принадлежностями, девайсами и шкафами. В результате тут имеется много затемненных и плохо освещенных мест. Решить эту проблему помогут:

  • точечные светильники, установленные над рабочей зоной (столешница, раковина, плита);
  • светодиодная подсветка шкафов.

Но в любом случае, прежде чем устанавливать те или иные осветительные приборы, необходимо выяснить, какая степень освещенности вам нужна. Для этих целей следует обратиться за помощью к СНиП.

Виды освещения

Современные технологии позволяют устанавливать в помещения не только центральное освещение, но и дополнительное. Такой подход позволяет управлять световым потоком, задавая нужную мощность освещения. Выделяют следующие виды освещения:

  • направленное – основные источники – люстры, торшеры, лампы;
  • рассеянное – дополнительные источники света, монтирующиеся на потолках и стенах.

Сочетание этих двух видов освещения в комнатах позволяет создать идеальные условия в помещении для работы и отдыха.

Влияние неправильного света

Свет – это необходимое условие для комфортной жизни человека. Санитарные врачи рассчитали нормы и критерии для жилых помещений, которые благотворно влияют на здоровье и психическое состояние человека.

В квартирах для естественного освещения по нормам предусмотрены окна, но в темное время суток необходимо включать искусственное освещение. Недостаток света в жилых комнатах может привести к следующим отклонениям:

  • раздражительность и страх;
  • головные боли;
  • снижение работоспособности;
  • усталость;
  • бессонница;
  • усталость и покраснение глаз;
  • обострение хронических болезней.

От недостатка освещения жилых комнат больше всего страдают дети. Если им приходится делать уроки, читать или играть, пользоваться гаджетами при неправильном освещении, то может развиться нарушение зрения.

С годами эта проблема будет лишь усугубляться

Поэтому в детской важно продумать многоуровневое освещение помещения, чтобы осветить комнату, рабочее и игровое место

Расчет освещения

Расчет электрического освещения производится в целях установления мощности и количества осветительных приборов, которые нужны для создания в помещении качественной освещенности.

Значения, рекомендованные для общественных, жилых, торговых, производственных, вспомогательных и иных помещений, прописаны в законе.

Расчет освещения помещения

При проектировании общего освещения помещения искомое значение рассчитывается способом удельной мощности. Такой вариант актуален для случаев, когда требуется установить критерии необходимых световых приборов.

В данном случае расчет освещения помещения производится по такой формуле:

P = w*S/N

Р — мощность источника, Вт;

w — удельная мощность света, Вт/м2;

S — площадь пространства, м2;

N — количество осветительных приборов, шт.

Для разных видов светильников и ламп удельная мощность различна. Данный показатель можно найти в специальных таблицах.

Расчет искусственного освещения

Искусственное освещение, применяемое на рабочих местах, должно удовлетворять запросам гигиены труда и нуждам производственного процесса. Лучше всего, когда по качеству оно схоже с натуральным.

Поэтому выполняя расчет светодиодного освещения или освещения, созданного с помощью люминесцентных ламп, важно принимать во внимание нормативные требования. Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

Также применяются следующие способы:

Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

  1. с учетом коэффициента применения светового потока;
  2. точечный.

Первый вариант рекомендован, если предусматривается применение разных ламп на горизонтальной поверхности. Его сущность заключается в определении коэффициента для конкретного помещения

Во внимание принимаются, в том числе характеристики отделки

Точечный способ подходит для случаев и общего, и местного освещения. Рабочая поверхность может быть при этом вертикальной или горизонтальной.

Удобнее всего производить расчет освещения, используя специальный калькулятор. Это позволит не только сэкономить время, но и получить максимально точные цифры. Такой калькулятор можно найти на сайте продавца осветительных приборов.

Стандарты электроосвещения

Первый шаг калькуляции – не замеры и умножения, а ознакомление с принятыми стандартами. Согласно принятым нормам, уровень освещенности помещений должен быть таким (в Люксах):

  • 50-100 – коридоры, холлы, лестницы, ванные комнаты,
  • 150 – комнаты жилого назначения и места приготовления пищи,
  • 200 – детские, конференц-залы, комнаты для совещаний,
  • 300 – кабинеты, офисы, читальные залы,
  • 100-400 – производственные цеха в зависимости от их направленности.

Точные значения для разных объектов можно посмотреть в официальном документе «СНиП 23-05-95», который можно найти в Электронном фонде правовой и нормативной информации.

Что нужно учитывать при расчёте

Сосредоточимся на тех характеристиках, которые могут быть учтены самостоятельно. Это:

  • тип помещения (гостиная, кухня, рабочий кабинет и т. д.);
  • высота потолка;
  • цвет напольного покрытия, мебели или стен;
  • наличие или отсутствие зеркал.

Уровень освещённости разных типов комнат зависит от их целевого назначения. То, что в гостиной или кухне будет нормой — для спальни уже слишком ярко, и наоборот. Высота потолка тоже имеет определённое значение. Стандартом при вычислениях считается высота до 3 м. Если она находится в пределах от 3 до 4 м — все результаты нужно умножить на 1,5, если больше — на 2.


Прежде всего, следует исходить из типа помещения

Учёт цветовой гаммы и наличия зеркал производится с помощью специальных коэффициентов и индексов. Если пытаться учесть абсолютно всё, то можно надолго застрять в этом процессе. В основном сложности возникают при выполнении зонирования помещения с помощью света. Но, с другой стороны, это больше касается сложных дизайнерских планировок, и такие данные входят в дизайн-проект. Постараемся дать рекомендации по расчётам, которые пригодятся в большинстве случаев.

Как рассчитать освещение точно и правильно

Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:

  1. Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
  2. Коэффициент использования светового потока именно в этом помещении.
  3. Тип светильника (светильников).

Выяснение норм освещенности

С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Приведем основные из них:

Нормы искусственного освещения в жилых и общественных помещениях

Тип помещения Норма освещенности, лк
Жилые (гостиная, спальня, кухня, столовая) 150
Кабинет, библиотека 300
Детская 200
Коридоры, холлы 50
Кладовые, подсобные 30
Санузел 50
Лестницы 20
Комнаты для чертежных работ 500
Помещения для работы с ПК 400
Конференц-залы 200
Классные комнаты, аудитории 300
Торговые залы супермаркетов 500

Расчет коэффициента использования

Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).

Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:

Где:

  • i – индекс помещения;
  • S – площадь помещения в м2;
  • А – длина помещения в м;
  • В – ширина помещения в м;
  • h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.

Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:

  • белая поверхность – 70%;
  • светлая – 50%;
  • серая – 30%;
  • темная – 10%.

Тип светильников обычно выбирают из стандартного списка:

Категория Внешний вид светильника Описание
1 Размещены на поверхности потолка. Основное направление света – вниз.
2 Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз.
3 Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона.
4 С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности.
5   С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области.

Осталось полученные данные подставить в таблицу и найти коэффициент использования.

Светильники категории 1

Светильники категории 2

Светильники категории 3

Светильники категории 4

Светильники категории 5

Расчет необходимого светового потока

Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:

Где:

  • E – необходимая освещенность, лк;
  • S – площадь помещения, м2;
  • n – коэффициент использования;
  • F – необходимый световой поток, лм.

Характеристики источников света

После расчета необходимого уровня освещенности можно переходить к выбору лампочек. Они подбираются с учетом следующих критериев:

  • Тип цоколя. Зависит от того, какой используется в светильнике. В крупных устройствах ставятся цоколи Е, в точечной подсветке могут применяться G и другие виды.
  • Потребляемая мощность. Зависит от конкретного типа лампочки.
  • Напряжение питания. Сетевое напряжение составляет 220 В, частота 50 Гц. Не все лампы работают на такой частоте, для устройств на 12 В и 24 В требуется установка понижающего трансформатора.
  • Цветовая температура. Оптимальный диапазон для помещения от 2600 К до 5000 К. Теплый свет дают лампы 2600-3500 К, дневной белый 3500-4000 К, холодный 4000-5000 К.
  • Световой поток. Показывает, насколько ярко лампочка будет освещать площадь.

В домах для общей подсветки используется 4 типа ламп – накаливания, галогенные, люминесцентные, светодиодные. Все они имеют свои характеристики, плюсы и минусы.

Лампы накаливания

Это самый дешевый вид лампочек. Они дают приятный желтый свет. Лампы накаливания уже практически полностью заменены другими источниками света, так как являются неэффективными. К недостаткам можно отнести малый КПД, большое потребление энергии, малый срок службы, хрупкость и небезопасность.

Галогенные источники

Имеют схожую конструкцию с лампой накаливания, но есть свои особенности. В первую очередь, это касается колбы – она выполнена из кварцевого стекла. Оно позволяет выдерживать высокие температуры, поэтому внутри колба заполняется парами йода, брома и других галогенов. Срок службы за счет отказа от хрупкой нити накала повышается, но многие недостатки сохраняются. Из-за применения кварца к колбе нельзя прикасаться голыми руками. Жировые пятна приводят к тому, что стекло становится тонким и хрупким и может взорваться.

Преимущества – широкое разнообразие, более высокий КПД, диапазон цветовых температур от 2800 до 3000 К.

Недостатки – высокая температура во время работы, хрупкость, неэкологичность, сложность утилизации, большое потребление электроэнергии.

Люминесцентные приборы

Этот тип раньше был представлен длинными лампами-трубками. Сейчас появились модели со стандартными цоколями под обычный патрон. В быту люминесцентные лампочки называют энергосберегающими. Состоят из стеклянной колбы, покрытой внутри люминофором и заполненной смесью газов.

Достоинства: высокая светоотдача, малое потребление энергии, длительность срока службы, широкий диапазон рабочих температур.

Недостатки: наличие ртути внутри колбы, сложность утилизации, наличие уф излучения, мерцание, долгий старт, ограниченное число циклов включения и выключения.

Светодиоды

Светодиодные источники света считаются самым удачным вариантом для дома. Они не содержат в составе вредных веществ, работают лишь на свечении от полупроводникового кристалла. Имеют широкий ассортимент по цветам, размерам, формам.

К преимуществам относят низкую потребляемую энергию, высокий КПД, долговечность, отсутствие мерцаний, безопасность, широкий диапазон рабочих температур, разнообразие цветовых температур. Благодаря малому нагреву светодиоды можно устанавливать в натяжные потолки не боясь того, что полотно может быть деформировано. При покупке в профессиональном магазине от известного изготовителя дается гарантия, по которой лампу можно поменять при производственном браке.

Примеры расчета освещения помещения

Первый пример будет основываться на методе применения коэффициента использования. В качестве исходных данных примем:

Дина помещения (a) = 6,0 м. Ширина помещения (b) = 5,8 м. Высота помещения h1 = 2,8 м. Площадь помещения S = 5,8 × 6,0 = 34,8 м².
Для кабинетов, рабочих комнат, офисов, представительств нормируемая освещенность E = 400 Лк. Значение берется из таблицы 2 СанПиН 2.2.1/2.1.1.1278–03

Здесь же обращаем внимание на графу «Рабочая поверхность и плоскость нормирования КЕО и освещенности (Г — горизонтальная, В — вертикальная) и высота плоскости над полом, м». В нашем примере Г — 0,8 означает, что h2 = 0,8 м.
Световой поток используемых ламп в светильнике Фл = 1350 лм (лампа 18 Вт)

Количество ламп в светильнике n = 4.
Примем, что коэффициент запаса Кз = 1,5.
Примем, что коэффициенты отражения равны: потолок 50, стены 30, пол 20.

Рассчитаем индекс помещения:k = (a × b) ⁄ ((h1 – h2) × a × b) = (5,8 × 6,0) ⁄ ((2,8 – 0,8) × 5,8 × 6,0) = 1,47 ≈ 1,5.

С учетом коэффициентов отражения и индекса помещения определим коэффициента использования (U) по специализированным таблицам, разработанным производителями под конкретный тип лампы.

Пример таблицы для определения коэффициента использования:

Исходя из таблицы U = 0,47. Теперь, зная все переменные, можно рассчитать требуемое количество светильников:

N = (E × S × Kз) ⁄ (U × n × Фл) = (400 × 34,8 × 1,5) ⁄ (0,47 × 4 × 1350) = 8,22 ≈ 8 шт.

В качестве второго примера рассмотрим упрощенную методику, примененную в онлайн калькуляторе освещения. Исходные данные:

  • Имеется жилая комната площадью 18 м² с высотой потолков 2,7 м.
  • Для освещения будут использоваться светодиодные лампы мощностью 10 Вт. Из таблиц определяем, что световой поток одной лампы ≈ 900 Лм.

Для расчета воспользуемся формулой освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно 1 Лм = 1 Лк × 1м. Норма освещенности для жилых комнат 150 Лк. Также нам известна площадь помещения 18 м². И так как высота потолков 2,7 м, то поправочный коэффициент равен 1.

Получаем требуемый световой поток  для комнаты:

2700 Лм = 150 Лк × 18 м² × 1 (поправочный коэффициент).

Теперь можно вычислить необходимое количество светодиодных ламп. Для этого делим общее значение светового потока на величину светового потока в одной лампы.

2700 Лм ⁄ 900 Лм = 3 светодиодных лампы мощностью 10 Вт понадобиться для комфортного освещения жилой комнаты площадью 18 м².

Нормы освещенности

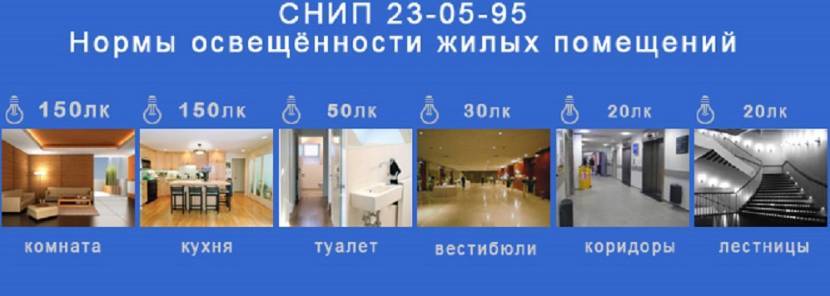

Существуют определённые нормы освещённости различных помещений. Согласно строительным нормам и правилам (СНиП), используются следующие:

  • 5 Люкс: лифтовая шахта.
  • 20 Люкс:
    • проходы технического этажа, чердака и подвала;
    • лестницы.
  • 30 Люкс: вестибюль.
  • 50 Люкс:
    • ванная или душевая комнаты;
    • туалет;
    • холл квартиры;
    • коридор квартиры.
  • 75 Люкс: гардеробная комната.
  • 100 Люкс:
    • баня (сауна);
    • бассейн.
  • 150 Люкс:
    • тренажёрный зал;
    • кухня;
    • жилая комната.
  • 200 Люкс: детская комната.
  • 300 Люкс:
    • бильярдная комната;
    • кабинет;
    • библиотека.

Но не стоит забывать, что данные нормы были приняты в нашей стране довольно давно. Многие жалуются, что им не хватает света при правильном расчёте. Поэтому нелишним стоит рассмотреть возможность замены ламп на более мощные или же увеличение количества светового оборудования.

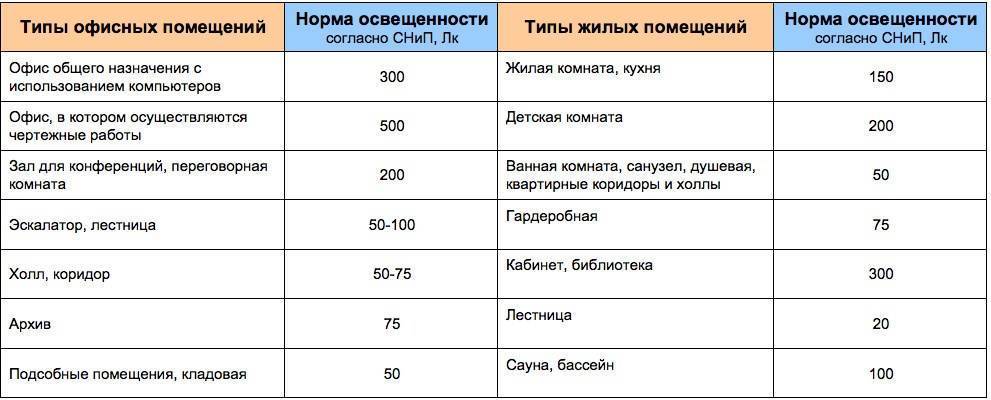

Таблица норм освещенности для разных видов помещений

Что еще учесть при расчете мощности освещения?

В зависимости от цвета поверхности, она по-разному отражает свет. В темных и светлых комнатах мы получим разный визуальный результат, установив одни и те же светильники.

Поэтому выбирая лампы, стоит учитывать коэффициент отражения. Уровень отражения основными цветами следующий:

  • 70% – белый;
  • 50% – светлый (например, бежевый, нюдовый, шампань);
  • 30% – серый;
  • 10% – темный (оттенки синего, коричневого, бордо и пр.);
  • 0% – черный;

Общее значение считается очень просто: достаточно суммировать коэффициенты стен, пола и потолка и разделить на три.

Допустим, мы устанавливаем в офис светильники Ziverd BURO 36 опал со значением 4250 лм.

Стены у нас персиковые, потолок белый, а пол – из серого линолеума. Общий коэффициент отражение составит (70+50+30)/3 = 50%

Нормы освещённости для разных помещений

В жилом доме несколько видов помещений, предназначенных для отдыха и работы, всевозможных действий человека. По гигиеническим требованиям регламентируются нормы освещённости внутри отдельных помещений. Для крайнего севера и полярных станций разработаны отдельные нормы и стандарты.

Просто считать освещённость по нормам СНиП недостаточно

Важно учитывать для какого использования назначена комната. Требуется максимальная яркость при чтении, письме, чертёжных работах, где необходимо мелкая детализация предметов. Таблица 2

Нормативные величины освещения жилых комнат:

Таблица 2. Нормативные величины освещения жилых комнат:

Тип помещения Необходимое освещение на 1м² (Люкс)
Прихожая От 80 до 100
Кухня От 200 до 250
Ванная комната От 200 до 250
Гостиная От 300 до 400
Детская 200
Спальня От 200 до 250
Кладовка 200

При определении мощности освещения на 1 м² в помещении измеряются не Ватты светильника, а поток (Ф) в Люменах на площадку в 1 кв. м. Значения в таблице показывают средние нормативные величины освещения 1 м² площади. Освещённость для проверки соответствия нормам измеряется приборами с фотодатчиками.

Свет в помещениях по СНиПИсточник amperof.ru

Данные заполнены для комнат высотой 250-300 см (источник на уровне потолка). При меньшем расстоянии от светильника к горизонтальной поверхности поток света ярче.

Как рассчитать освещение по формуле

Как и любая задача, наша имеет несколько путей решений.

Простая формула расчета по площади помещения

X=A*B*C, где:

X – уровень светового потока (лм).

A – установленная норма для рассматриваемого помещения.

B – площадь (м.кв).

C – коэффициент высоты потолка. (для стандартных потолков до 2,7 м С=1; для высоких до 3,5 м С=1,5; для очень высоких до 4 м С=2).

Допустим, нам нужно выбрать лампы для офиса площадью 16 кв.м. в новострое с потолками 3 метра.

Х=200*16*1,5=4800 (лм).

Но сколько нам потребуется ламп? Для этого обратимся к таблице ниже.

Если ваш выбор пал на офисные светильники Ziverd BURO S опал мощностью 18 Вт. 4800/1800 = 2,67. То есть, трех изделий для рассматриваемого офиса будет достаточно.

Обратите внимание, световой поток современных LED-светильников может отличаться от стандартных величин. В каталоге производителя среди характеристик товара указывается и этот показатель

Не забывайте его учесть. Так, для модели BURO S опал он составляет 2100.

Расчет искусственного освещения

Искусственное освещение, применяемое на рабочих местах, должно удовлетворять запросам гигиены труда и нуждам производственного процесса. Лучше всего, когда по качеству оно схоже с натуральным.

Поэтому выполняя расчет светодиодного освещения или освещения, созданного с помощью люминесцентных ламп, важно принимать во внимание нормативные требования. Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

Также применяются следующие способы:

Также применяются следующие способы:

Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

  1. с учетом коэффициента применения светового потока;
  2. точечный.

Первый вариант рекомендован, если предусматривается применение разных ламп на горизонтальной поверхности. Его сущность заключается в определении коэффициента для конкретного помещения

Во внимание принимаются, в том числе характеристики отделки

Точечный способ подходит для случаев и общего, и местного освещения. Рабочая поверхность может быть при этом вертикальной или горизонтальной.

Удобнее всего производить расчет освещения, используя специальный калькулятор. Это позволит не только сэкономить время, но и получить максимально точные цифры. Такой калькулятор можно найти на сайте продавца осветительных приборов.

Параметры для расчета

В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.

Высота помещения

Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.

Коэффициенты отражения поверхностей помещения

Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.

Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;

Световой поток от одного светильника

Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.Сравнительная таблица соотношения светового потока к потребляемой мощности светового прибора

Лампа накаливания Люминесцентная лампа Светодиодная лампа Световой поток
20 Вт 5-7 Вт 2-3 Вт Около 250 Лм
40 Вт 10-13 Вт 4-5 Вт Около 400 Лм
60 Вт 15-16 Вт 8-10 Вт Около 700 Лм
75 Вт 18-20 Вт 10-12 Вт Около 900 Лм
100 Вт 25-30 Вт 12-15 Вт Около 1200 Лм
150 Вт 40-50 Вт 18-20 Вт Около 1800 Лм
200 Вт 60-80 Вт 25-30 Вт Около 2500 Лм

Коэффициент запаса

Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение — половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.

Расчетная высота поверхности

Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.

Освещенность

В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксахНормативы освещенности офисных и жилых объектов по СНиП

Типы офисных помещений Норма освещенности, Лк
Офис общего назначения с использованием компьютеров 300
Офис, в котором осуществляются чертежные работы 500
Зал для конференций, переговорная комната 200
Эскалатор, лестница 50-100
Холл, коридор 50-75
Архив 75
Подсобные помещения, кладовая 50
Типы жилых помещений Норма освещенности, Лк
Жилая комната, кухня 150
Детская комната 200
Ванная комната, санузел, душевая, квартирные коридоры и холлы 50
Гардеробная 75
Кабинет, библиотека 300
Лестница 20
Сауна, бассейн 100

Расчет искусственного освещения

Искусственное освещение, применяемое на рабочих местах, должно удовлетворять запросам гигиены труда и нуждам производственного процесса. Лучше всего, когда по качеству оно схоже с натуральным.

Поэтому выполняя расчет светодиодного освещения или освещения, созданного с помощью люминесцентных ламп, важно принимать во внимание нормативные требования. Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

Также применяются следующие способы:

Расчет искусственного освещения можно выполнить не только методом учета удельной мощности. Также применяются следующие способы:

  1. с учетом коэффициента применения светового потока;
  2. точечный.

Первый вариант рекомендован, если предусматривается применение разных ламп на горизонтальной поверхности. Его сущность заключается в определении коэффициента для конкретного помещения

Во внимание принимаются, в том числе характеристики отделки

Точечный способ подходит для случаев и общего, и местного освещения. Рабочая поверхность может быть при этом вертикальной или горизонтальной.

Удобнее всего производить расчет освещения, используя специальный калькулятор. Это позволит не только сэкономить время, но и получить максимально точные цифры. Такой калькулятор можно найти на сайте продавца осветительных приборов.

Естественное освещение

Использовать естественное освещение для офиса не только эффективно, но и выгодно. В большинстве случаев, солнечные лучи создают достаточный уровень освещенности на расположенных рядом с окнами столах. При том, что работа такого источника света бесплатная – единственной проблемой могут стать облака и осадки.

При большом количестве окон в помещении для комфортной работы может быть достаточно естественного освещения

Для определения соответствия нормам освещенности от солнечных лучей пользуются коэффициентом КЕО. В южных регионах он должен быть не меньше 1,2%, в северных частях страны – 1%. Рассчитывают коэффициент путем деления уровня освещенности в комнате на показатель на открытом месте в безоблачную погоду и умножения полученного результата на 100%.

Свет может попадать на рабочие места через два вида проемов:

  • световые фонари на крыше, дающие верхний свет, который считается более естественным – правда, пользоваться ими можно только в комнатах на верхних этажах здания;
  • окна в стенах, обеспечивающие только боковое освещение – самый распространенный и простой вариант;
  • световые трубы – способ достаточно дорогой, но позволяющий получить верхнее освещение за счет использования специального «светопровода», сделанного из светоотражающего материала.

Устанавливая оборудованию, технику и компьютеры ближе к оконным проемам, можно обеспечить рабочие места достаточным количеством солнечного света

При выборе офисного помещения стоит обратить внимание на максимально возможную по строительным нормам площадь окон

Оцените статью
