Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Условия производственной деятельности

На любом промышленном производстве свет оказывается ведущее значение в создании зрительной работоспособности работников. Кроме этого уровень освещённости оказывает прямое воздействие на моральное и физическое состояние людей, что естественным образом влияет на качество продукции и травматизм. Поэтому, чтобы создать правильный уровень освещенности, необходимо руководствоваться следующими требованиями:

при создании естественного и искусственного типа освещения (пример: общего, рабочего, аварийного и т.д.) помещений нужно руководствоваться регламентирующей документацией. Отличный пример регламентирующей документации — СНиП;

Освещение рабочего места

• отсутствие резких теней при подсветке производственных помещений;
• испускаемый световой поток должен иметь правильную цветопередачу;
• отсутствие негативных факторов, при работе системы общей и местной (рабочего, аварийного и другого типа) подсветки. Здесь речь идет о том, что светильники при своей работе не должны издавать шум, создавать риск появления пожара или нести угрозу жизни и здоровью людей.

При этом стоит помнить, что свет для производственных помещений необходим двух типов:

• естественного плана. Создаются с помощью оконных проемов и стеклянных конструкций крыж и потолка;
• искусственного плана. Бывает местного, рабочего, аварийного, охранного и т.д. Реализуется с помощью разнообразных светильников и лампочек.

Методы расчета, которые применяются для естественного и искусственного типа освещения производственных помещений, сильно различаются между собой. Каждый пример вычислений освещения для таких помещений имеет свои нюансы и тонкости. Поэтому рассмотрим их более детально.

Значение света

Свет для людей всегда имел большое значение, так как именно зрительный анализатор предоставляет нам практически 90% информации об окружающем мире. А в условиях компьютеризации общества сохранить на должном уровне остроту зрения удается далеко не каждому человеку.

При этом значительно ухудшить зрение можно даже не работая за компьютером по 8 часов в день. Достаточно сделать в своем доме плохое освещение и набор болячек вам будет обеспечен уже через пару лет. Всего лишь правильное освещение, которое создается в доме различными типами осветительных приборов, позволит вам повысить свою продуктивность, нормализовать микроклимат в семье и более эффективно отдыхать от работы.

Направленный свет

Поскольку дома мы проводим большую часть времени (конечно же, после работы), то к освещенности квартиры нужно подойти максимально ответственно и вдумчиво. Ведь именно здесь вам никто не сможет помещать сделать вашу жизнь качественнее и комфортнее. Свет в доме может подаваться следующим образом:

• направленное. Это освещение создают потолочные люстры и настенные бра с напольными торшерами;
• рассеянное. Такой свет возможен от скрытых подсветок, которые в последнее время стали очень популярными. Особенно красиво они смотрятся на гипсокартонных и натяжных потолочных конструкциях. В отличие от направленного, одна только рассеянная подсветка не может самостоятельно обеспечить требуемый уровень света в помещении. Поэтому она часто выступает в качестве дополнительного освещения.

Рассеянная подсветка

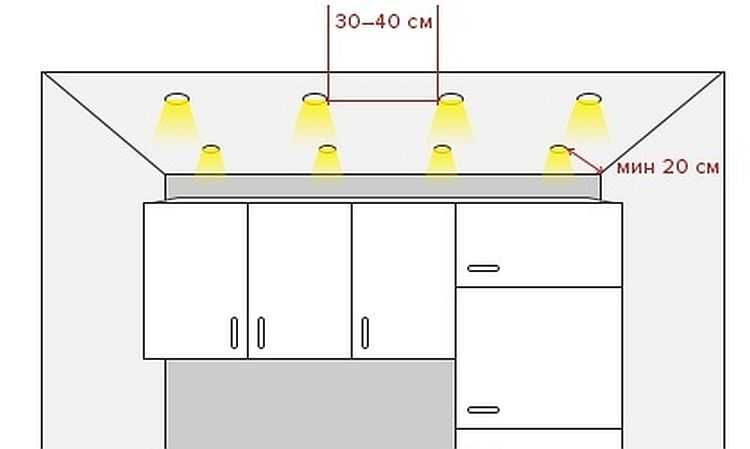

Отдельно стоит отметить, что такое помещение в доме, как кухня требует дополнительной подсветки определенных зон. Именно с кухней у многих возникают проблемы в плане формирования должного освещения. Это связано с тем, что кухня зачастую малогабаритна и всегда заставлена всевозможными кухонными принадлежностями, девайсами и шкафами. В результате тут имеется много затемненных и плохо освещенных мест. Решить эту проблему помогут:

• точечные светильники, установленные над рабочей зоной (столешница, раковина, плита);
• светодиодная подсветка шкафов.

Но в любом случае, прежде чем устанавливать те или иные осветительные приборы, необходимо выяснить, какая степень освещенности вам нужна. Для этих целей следует обратиться за помощью к СНиП.

Виды освещения

Современные технологии позволяют устанавливать в помещения не только центральное освещение, но и дополнительное. Такой подход позволяет управлять световым потоком, задавая нужную мощность освещения. Выделяют следующие виды освещения:

• направленное – основные источники – люстры, торшеры, лампы;
• рассеянное – дополнительные источники света, монтирующиеся на потолках и стенах.

Сочетание этих двух видов освещения в комнатах позволяет создать идеальные условия в помещении для работы и отдыха.

Влияние неправильного света

Свет – это необходимое условие для комфортной жизни человека. Санитарные врачи рассчитали нормы и критерии для жилых помещений, которые благотворно влияют на здоровье и психическое состояние человека.

В квартирах для естественного освещения по нормам предусмотрены окна, но в темное время суток необходимо включать искусственное освещение. Недостаток света в жилых комнатах может привести к следующим отклонениям:

• раздражительность и страх;
• головные боли;
• снижение работоспособности;
• усталость;
• бессонница;
• усталость и покраснение глаз;
• обострение хронических болезней.

От недостатка освещения жилых комнат больше всего страдают дети. Если им приходится делать уроки, читать или играть, пользоваться гаджетами при неправильном освещении, то может развиться нарушение зрения.

С годами эта проблема будет лишь усугубляться

Поэтому в детской важно продумать многоуровневое освещение помещения, чтобы осветить комнату, рабочее и игровое место

Какие лампы выбрать для освещения

Критическими параметрами, от которых зависит качество освещения, являются:

• температура цвета;
• тип рассеивателя;
• световой поток.

Цветовая температура

Традиционно цветовую температуру можно разделить на три основных диапазона:

• теплый белый свет – 2500-3000 К;
• белый – 3000-4200 К;
• холодный белый – 4500 К и выше.

Чем выше температура цвета, тем более ярко светят лампы, при этом в спальне и комнатах отдыха не рекомендуется использовать чересчур холодные, а в местах чтения – теплые оттенки.

Световой поток

Выбирая светодиодную лампу, обратите внимание на ее номинальный световой поток. Его значение зависит от ряда факторов и страны-производителя

В среднем для диодных изделий мощностью 4,8 Вт наблюдается следующая зависимость:

• лампы из Китая – 240 лм;
• Тайваня – 380-420 лм;
• Европы – 500 лм и выше.

Не забывайте, что мощность лампы с более теплым светом должна быть на 20-25 % выше, чем у источников с холодным белым светом.

Общая освещенность помещения, безусловно, зависит от числа светодиодных светильников, но это далеко не все параметры, которые нужны учитывать при выборе. Обязательно ориентируйтесь на температуру цвета, световой поток и мощность изделия

Для создания равномерного свечения с помощью светодиодов важно выполнить максимально точные расчеты, чтобы не получилось так, что одна комната освещена слишком ярко, а в другой катастрофически не хватает света

Примеры

Попробуем разобраться с методами расчета естественной и искусственной освещенности на простейших примерах.

Естественный свет

Имеется помещение длиной L = 10 м, шириной B – 10 м, высотой H -5 м. оконный проем имеет размеры 4х3,5 м с двойным остеклением.

По условиям задачи помещение расположено в третьем световом поясе. Точность зрительной работы персонала – высокая.

Нормированное значение КПО – 2%.

Окна ориентированы на север, они обеспечивают КЕО не менее 1,5%.

Для обеспечения КПО 2% необходимо наличие в помещении трех окон общей площадью 42 кв.м.

Искусственный свет

Дано помещение с геометрическими размерами 8х6х3,5 м. Нормируемая освещенность для данного производства – 300 лк.

Напряжение в сети предприятия – 220 В, предполагается использовать светильники люминесцентные ЛПО (коэффициент использования светового потока – 49%). Отражательная способность:

• потолка -0,7;
• стен – 0,5;
• рабочей поверхности – 0,3.

Коэффициенты:

• запаса Кз = 1,75;
• неравномерности освещения – 1,1.

Разряд зрительных работ, выполняемых персоналом в данном помещении – III.

Рабочая поверхность КРЛ размещена на высоте 0,8 м, высота свеса – 0,1 м.

Площадь участка составляет 48 кв. м.

Индекс помещения (S/(H1 – H2) (L+B) = 48/(3,5 – 0,8) (8 + 6) = 1,26

Коэффициент использования (в соответствии с коэф. отражения поверхностями и индексом помещения) составляет 51.

Количество светильников N = (500 х 48 х 100х1,75)/(51 х 4 х 1150) = 17,9

Округлив результат, получим необходимое количество светильников, равное 18 шт.

Зона работы

Помните, что
нельзя осветить достаточным количеством светильников только рабочее место,
оставив в полумраке все остальное. Соседнее пространство также должно
соответствовать определенным нормам освещенности.

Например, то
что находится в полуметре (0,5м) от рабочего места, называется зона
непосредственного окружения.

Вот рекомендации значений освещенности для этой зоны, согласно ГОСТ.

Все что
далее 0,5м от рабочего места — это периферийная зона. В ней освещенность должна
быть не менее 30% от предыдущей зоны в радиусе полуметра.

Только так вы создадите нормальные условия работы для себя и своих сотрудников.

Семь раз подумай перед просчётом освещения

Зачем нужны подсчёты по свету и что следует знать

Комфортная среда нахождения в доме для человека создаётся искусственным светом от ламп. При недостаточности или излишках ощущения света возникает дополнительное напряжение зрения и раздражение глаз, появляется потребность в очках, снижаются ресурсы с упадком сил, ухудшается самочувствие. Поэтому делается обязательный расчёт освещения помещения, определяется соответствие установленным санитарным нормам, подбирается оптимальный вариант источников света близкий к естественному освещению.

По оформлению и способам распределения необходимого в доме, в помещениях света, везде электроосвещение подразделяют на 3 вида: общее, акцентированное, местное. Бывает сложно разобраться с вычислениями общего освещения светодиодными лампами для жилого дома. При расчёте потребуется понимание основных параметров и определений объекта-света.

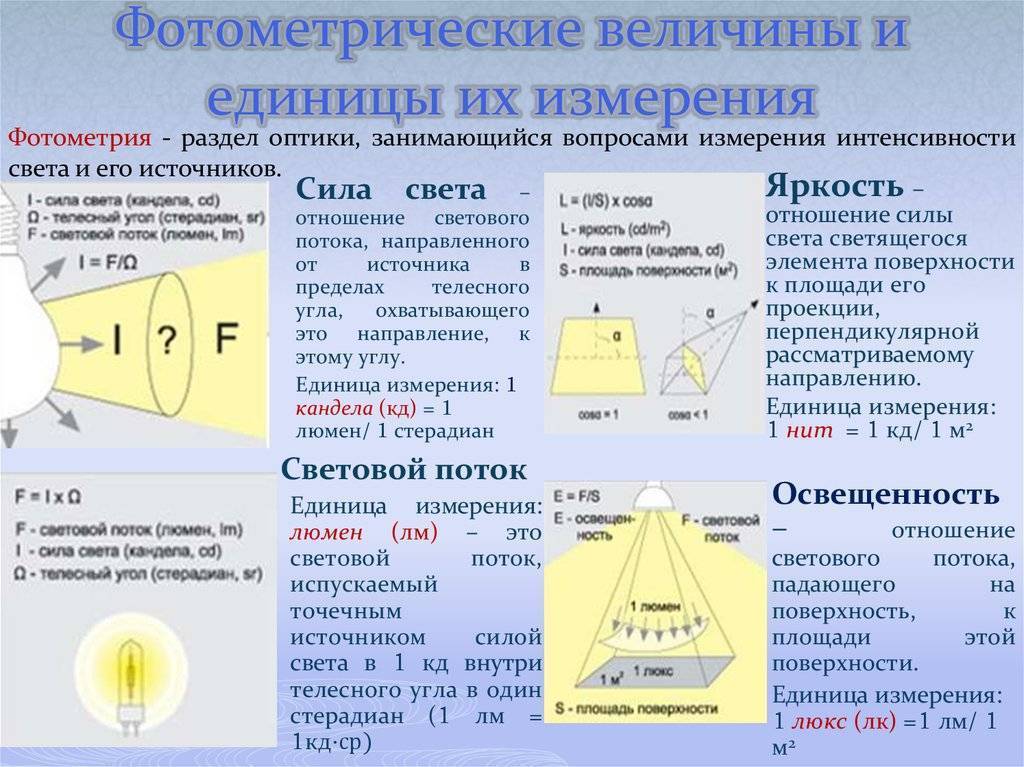

Основные световые характеристики, единицы измерения

Свет можно измерить и описать, как и многое другое на «свете». В физике освещённость – есть величина «интегральная», определяемая многими параметрами, изучаемыми наукой фотометрией.

Таблица 1. Используемые физические понятия света, обозначения и единицы измерения:

Характеристика	Обозначение	Единица измерения
Световой поток	Ф	Лм люмен
Сила света	I	Kд кандела, «свеча»
Яркость	L	Kд/м² нит (нт)
Освещённость	E	Лк люкс
Световая температура	K	Кельвин
Световая отдача	H	лм/Вт.

Основные параметры светоизлученияИсточник infourok.ru

Люмены потока света – энергия волн от источника, излучаемая по всем направлениям, воспринимаемая как «яркость» по зрительному ощущению. Световые потоки по распределению лучей света бывают отражёнными, рассеянными, прямыми. Определяется тем большее число люменов, чем больше весь учитываемый поток света.

Сила света (I) похожа на плотность в пространстве потока света, его интенсивность. При определении I световой поток (Ф) делится на телесный угол (ꭥ) в стерадианах по направлению потока.

Понятие освещённости связывает количество света (светового потока) приходящегося на площадь освещаемой поверхности (E=Ф/S). Величина люксов прямо зависит от силы света источника и обратно пропорционально от квадрата расстояния до источника (при условии перпендикулярности потока к поверхности).

Прослеживается при определении величин света их взаимосвязь и качественное различие: что сам светильник ярче при больших люменах, а поверхность освещена больше при достаточно высоких величинах люксов.

Источник характеризуется эффективностью преобразования электроэнергии в свет (световая отдача Н). Она измеряется в люменах на ватт.

Светотехнические величиныИсточник rusenergetics.ru

Обмен энергией (излучением света) между электрическим источником и внешним помещением (по яркости) – по сути, работа в физическом представлении (1 Джоуль = 1 Ватт * 1 сек). Работой считается мощность излучения, умноженная на время. При известном усреднённом значении световой отдачи (Н) лампы можно примерно определить световой поток. Более ярким будет источник света при большей мощности освещения. Из источников с равной силой света (I) потребляют меньшую электрическую мощность светодиодные лампы.

Сравнение по светоотдаче источников:

1. Вакуумная лампа накаливания с вольфрамовой нитью – от 8 до 10 лм/Вт..
2. Галогеновая лампа – от 12 до 15 лм/Вт.
3. Люминесцентная лампа с преобразованием напряжения в цоколе – от 50 до 70 лм/Вт.
4. Светодиодные современные светильники – от 100-120 лм/Bт.

Для визуального понимания предмета каждому человеку важно воздействие света и цвета (особенно для художников). Определённое восприятие зрительным нервом конкретного установленного цвета спектра и фиксирует понятие цвета

Цветовая температура (К) обозначает цветность излучения света. Обычная температура и цветовая температура – разные понятия; у неба зимой, в мороз, цветовая температура составляет 12000К, у зажжённой свечи в 10 раз меньше – 1200К.

Цветовая температураИсточник ds04.infourok.ru

Применяют в практике определения цветности белого света:

• дневного света – более 5000 К,
• нейтрального – от 3300 до 5000 К,
• тёплого – менее 3300 К.

Глаз так устроен, что наличие синих оттенков в излучении источника снижает яркость его визуального восприятия.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м	Требуемая мощность лампы, Вт
Накаливания	Светодиодная
Менее 6	150	18
10	250	28
12	300	33
20	500	56
30	700	80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя	Лампа накаливания	Люминесцентная	Светодиодная
Мощность, Вт	60	12	5
Стоимость изделия, руб.	30	150	300
Энергопотребление за год, кВт*ч	175	35	14
Стоимость потребленной энергии*, руб./год	526	105	44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

• силе тока;
• механической прочности;
• цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

• светодиодную мощностью 9 Вт;
• накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра	Светодиодная, 9 Вт	Накаливания, 60 Вт
Сила тока, А	0,072	0,27
Эффективность светоотдачи, Лм/Вт	53,4	10,3
Световой поток, Лм	454,2	612
Цветовая температура, К	5500-7000	2800
Рабочая температура, С	70	180
Чувствительность к низким температурам	отсутствует	Присутствует у некоторых ламп
Чувствительность к влажности	отсутствует	Присутствует у некоторых
Механическая прочность	Высокая – можно трясти	Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч	3,4	85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Освещение потолка

Рассмотрим различные варианты потолочного освещения, для которого чаще всего используют люстры и встраиваемые точечные светильники.

При низких потолках

Помещения с низкими потолками имеют различные недостатки. Главным из них является нерациональность обустройства натяжных и навесных конструкций, установки подвесных люстр и других массивных электроприборов

Отсутствие натяжного потолка приводит к невозможности установки встраиваемых светильников, поэтому придется обратить внимание на накладные устройства, люстры с плоской формой, трековые изделия и светодиодные панели

Скрытое освещение потолка

Скрытое освещение в комнате зачастую связано с установкой гибкого неона, дюралайта или светодиодных лент. Чтобы спрятать эти изделия, можно создать нишу из гипсокартона или карниз из пенополистирола. К слову, ниша необходима в тех случаях, когда нужно скрыть различные недостатки, связанные с неправильным монтажом потолочной конструкции.

Многоуровневое освещение

Этот подход можно отнести к комбинированной системе освещения, в которой используются приборы четырех основных уровней:

• верхнего – точечные светильники, люстры, бра;
• среднего – торшеры;
• нижнего – местная подсветка;
• внутреннего – подсветка мебели и т.д.

https://youtube.com/watch?v=LHOyqIGWIgU

Современные тенденции систем освещения для квартиры или частного дома сводятся к отсутствию четких границ для светильников. Сегодня ценится оригинальность, уникальность дизайна. Выбирая такой подход для осветительных приборов, вы сможете повысить комфорт проживания, добиться высокой функциональности жилых комнат. Добавьте один-два встроенных светильника в комнату, и существенно преобразится ее интерьер, изменится восприятие вами пространства, а вся картина в целом станет более выразительной и глубокой.

Измерение освещенности

В самом общем понимании, под освещением понимают световой поток относительно конкретной площади. Стандартные требования к естественному или искусственному освещению различны, измеряются в люксах относительно к квадратному метру, поверхности. Люмен – это единица светового потока (международное значение). Гигиенические требования к естественному и искусственному освещению различны.

Строгие измерения производят на производствах, поскольку в жилых помещениях главное условие − это безопасность, комфорт для семьи. Источником естественного света является солнце и отраженный свет луны, а искусственного — разнообразные электрические конструкции. Дополнительное — дают экраны телевизоров, мониторы компьютеров, дисплеи смартфонов и другие приборы бытового назначения.

Прибор для измерения потока света называется люксметр, который выпускается компактного размера, имеет простой базовый интерфейс. Выпускаются аналоговые или цифровые устройства, а используют их профессиональные электрики, дизайнеры, специализирующиеся на монтировке светового оборудования.

Как правило, измерения искусственного или естественного света выполняют одинаково, но величина нормы отличается

Важно следить, чтобы на прибор не падала тень, способная исказить полученные данные. Результаты измерений сверяют с нормативными значениями и выносят заключение соответствия стандартам

Показатели естественного освещения отвечают нормативным коэффициентам освещенности, измеряются в точках наиболее удалённых от окон помещения и под открытым небосводом на таком же горизонтальном уровне, выражается в процентном соотношении.

Искусственный свет для помещения считается важным критерием, влияющим на производственные показатели, здоровье сотрудников, комфортные условия труда и отдыха.

Расчет освещенности помещений различного назначения

Учитывать освещенность по нормам СНиП мало, ведь конкретные значения зависят от индивидуальных предпочтений и того, в каких целях будет использоваться комната. Если вы собираетесь много писать и читать, то яркость должна быть максимально высокой, в то время как для коридора этот параметр менее важен.

При использовании ламп накаливания руководствуются данными из таблицы ниже:

Мощность лампы накаливания, Вт	Световой поток, лм
20	250
40	400
60	700
75	900
100	1200
150	1800

Таким образом, вернувшись к нашему расчету в главе «Определение уровня освещенности» и вспомнив полученное значение интенсивности свечения для спальни площадью 8 кв. м (1760 лм), можно определить, сколько нужно ламп для качественного освещения данного помещения: семь ламп 20 Вт, четыре на 40 Вт, две на 75 Вт или одна на 150 Вт.

Какие параметры учитывают при расчете освещенности светодиодными светильниками?

Как рассчитать количество светильников? Для этого используют специальную формулу, итоговый результат которой будет зависеть от отдельных параметров. Давайте подробно рассмотрим, какие факторы повлияют на расчет.

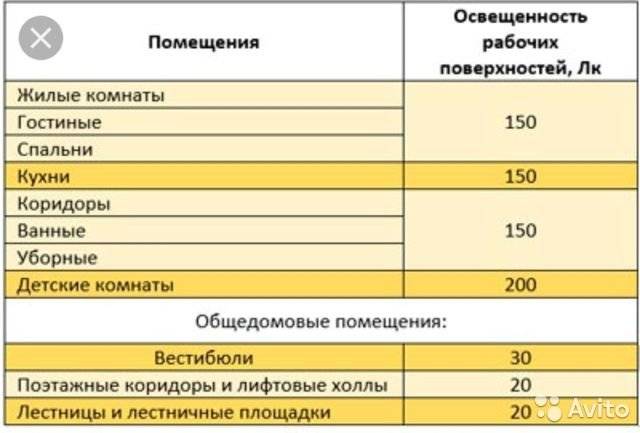

Нормы освещения

Для каждого типа помещения действуют свои нормы освещения. К примеру, в производственном цехе, где выполняют высокоточные работы, требуется больше света, чем в прихожей или санузле.

Нормы освещения в зависимости от типа помещения

Тип помещения	Свет, в люксах
офис	300-500
конференц-зал	200
кухня, спальня, зал для гостей	150
прихожая, кладовая, санузел	50
детская	200
библиотека или кабинет	300

Приведенные нормы освещения формируются в Люксах. Люкс — единица, созданная для сопоставления света прибора с 1 кв. м. площади. То есть, свет в 1 Люкс соответствует светимости в 1 Люмен на 1 м. кв. помещения.

Тип помещения

В нормах СНиП всегда будет присутствовать тип комнаты, для которой требуется подобрать осветительный прибор. Разумеется, в офисных помещениях, библиотеке и детской комнате создают более яркий свет. Коридоры, лестничная клетка, санузел не требуют повышенной яркости ламп.

Параметры помещения

Для выполнения расчетов понадобится узнать площадь комнаты. Рассчитывается она по формуле, известной нам со школьной скамьи: S= a*b, где S — площадь помещения (м. кв.), a — длина комнаты (м), b — ширина (м).

Кроме того, учитывают коэффициент поправки. Он формируется с учетом высоты потолка. Чем более высокой будет стена, тем значительнее будет рассеиваться свет на пути к подсвечиванию рабочих поверхностей и пола.

Мощность светодиодных светильников

Этот параметр подбирается после расчета освещения. Правильный выбор мощности осветительного оборудования обеспечит комфортные условия пребывания в помещении.

Как быть, если производитель не указал светимость led-ламп? Ориентируйтесь на следующую таблицу.

Соответствие мощности световому потоку

Мощность, Ватт	Величина светового потока, Люмен
3-4	250-300
4-6	300-450
6-8	450-600
8-10	600-900
10-12	900-1100
12-14	1100-1250
14-16	1250-1400

Тип рассчитываемого светильника

Существует несколько типов светодиодных светильников: точечные, промышленные, потолочные, уличные. Формула расчета освещенности каждого из них имеет свои отличия.

Алгоритм расчета

Расчет светового потока проводится достаточно просто. Формула предполагает всего 3 составляющих, которые перемножаются между собой.

Достаточно перемножить 3 параметра:

1. Норму освещения.
2. Площадь помещения.
3. Коэффициент поправки.

Пример расчета освещенности помещения

Необходимо подобрать led-светильник для кухни в 15 кв. м с высотой потолка 2,6 м. Какой мощности будет осветительный прибор?

Расчет

Норма освещения кухни — 150 Лк. Тогда световой поток составит показатель: 150*15*1= 2250 Люмен.

На основе таблицы соответствия мощности световому потоку выбираем количество лампочек и их мощность. К примеру, можно приобрести 2 лампы мощностью 12 Вт каждая или 4 лампы по 8 Вт каждая.

Как видите, расчет освещенности совершается по совершенно несложной формуле!

Почему светодиоды

А в самом деле, чем светодиоды превосходят привычные нам лампы накаливания, галогенки и энергосберегающие лампы, и в чем проигрывают им?

Преимущества

Первое и главное преимущество светодиодов — небольшой расход электроэнергии на единицу светимости. Чтобы не быть голословными, приведем конкретные значения для популярных видов светильников:

Изображение	Описание и светимость на ватт потребляемой мощности
Лампа накаливания	Лампа накаливания: вакуумная колба с вольфрамовой спиралью, нагретой до белого свечения. Отдает 8-10 люменов на ватт.
Галогенка под стандартный патрон Е27	Галогенная лампа: колба заполнена парами брома или йода. Галогены препятствуют оседанию испарившихся атомов вольфрама на колбе и тем самым помогают повысить температуру спирали, одновременно увеличив срок службы лампы. Светоотдача достигает 12-15 люменов на ватт.
Компактный люминесцентный светильник с преобразователем питания в цоколе	Компактная люминесцентная (она же энергосберегающая) лампочка — классическая люминесцентная лампа с встроенным в цоколь компактным драйвером. Светоотдача достигает 50-70 лм/Вт.
Led-лампочка	Светодиодный светильник — объединенные в одном корпусе светодиоды, распаянные на жесткой подложке, и драйвер (преобразователь питания). Светоотдача современных led-светильников превышает 100-120 лм/Вт.

Врезной led-светильник для подвесного или натяжного потолка

Благодаря значительной площади мощные светильники и светодиодные ленты дают меньше теней

Это важно при работе с мелкими деталями, при наборе текста, в работе визажиста и парикмахера;. Тени? Не, не слышали

Тени? Не, не слышали

Срок службы ламп и светильников оценивается в 30-50 тысяч часов. Лампы накаливания служат около 1000 часов, галогенки — 3-5 тысяч, люминесцентные светильники — 10-12.

Темная сторона светодиода

Нет-нет, мы не имеем в виду обсуждение структуры подложки led-кристалла. Увы, светодиодное освещение имеет пару… скажем тактично — особенностей на фоне альтернатив.

• Цена: в среднем она все еще выше, чем у прочих видов светильников. Хотя разрыв стремительно сокращается: автор не больше недели назад закупал партию светодиодных ламп светимостью 800 люменов по 68 рублей. Для сравнения — мало-мальски качественные галогенки стоят 50-60 рублей.
• Цветопередача: индекс цветопередачи (CRI) лучших led-светильников достигает 85-90%. У галогенок он близок к 100%, у большинства ламп накаливания выше 90%.

Внешний вид объекта при одинаковой цветовой температуре и разных индексах цветопередачи освещения

Оно влечет за собой упрощение схемотехники драйвера. Если у первых поколений светильников он представлял собой полноценный импульсный преобразователь питания со стабильным напряжением на выходе — вне зависимости от того, что творится на входе, то у новейших filament ламп (на светодиодных нитях) роль драйвера выполняет… диодный мост — простейший преобразователь переменного тока в постоянный.

Препарирование недорогой filament лампочки: роль драйвера выполняет простейший выпрямитель тока

Узнать о них больше вам поможет прикрепленное к статье видео.

Алгоритм расчета

Итак, все части головоломки разложены перед читателем. Осталось собрать их воедино. Выполнить расчет своими руками поможет простая и очевидная инструкция.

Суммарная светимость источников света должна быть равной произведению трех величин:

1. Нормы освещенности для соответствующего типа помещений;
2. Площади помещения;
3. Коэффициента поправки на высоту потолка.

Так, для детской комнаты площадью 19,6 м2 с потолком высотой 2,7 метра потребность в освещении составляет 19,6х200х1=3920 лм.

При использовании нескольких источников света их светимость суммируется

Как рассчитать светимость led-светильника, если производитель не снизошел до любезности указать ее на упаковке?

Обратите внимание на потребляемую мощность. Ее можно грубо пересчитать в люмены, зная примерную светоотдачу соответствующего поколения светодиодов с поправкой на потери в драйвере

Для сравнительно новой продукции (выпущенной после 2014 года) можно ориентироваться на значения, приведенные в таблице строчкой ниже.

Пересчет мощности в светимость для последних поколений led-светильников
