Выбор профнастила: советы мастерам

При выборе материала, стоит отдать предпочтение оцинкованному профилированному листу. Это позволит избавиться от необходимости дополнительной обработки.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Маркировка лита:

  • Н – несущий. Прочные листы с глубокими ребрами жесткости, чаще используется в качестве кровельного материала.
  • С – стеновой. Играет роль защитного экрана, который устанавливается на дома или забор.
  • НС – универсальны. Обладает сильными сторонами обоих вариантов.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Также после маркировки могут ставиться цифры. Они показывают высоту профиля. Для калитки не нужны сильно рифлёные поверхности, поэтому подойдут модели С и СН.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Конечно отсутствие ребер не будет благоприятно влиять на прочность конструкции, поэтому максимальный шаг не должен быть более 20 см.

Инструменты и материалы

Для того чтобы деревянная калитка получилась максимально качественной и процесс сборки проходил плавно и без заминок, вам потребуется заранее собрать все необходимые инструменты, а также закупить материал, чтобы в процессе работы не возникало потребности бежать в магазин и докупать то что срочно вам понадобилось.

Итак, какой инструмент вам обязательно пригодится:

  • Ножовка по дереву, для распиливания древесины. Хорошей альтернативой будет электрический лобзик, с ним работать будет проще и быстрее.
  • Шуруповёр и дрель, с наборами свёрл и бит для вкручивания саморезов.
  • На всякий случай отвёртка, молоток и пассатижи.
  • Рулетка, карандаш, угольник.
  • Строительный уровень.
  • Лопата для земляных работ.
  • Клей для древесины.
  • И конечно же, саморезы и гвозди.
  • Петли, замок и ручки.

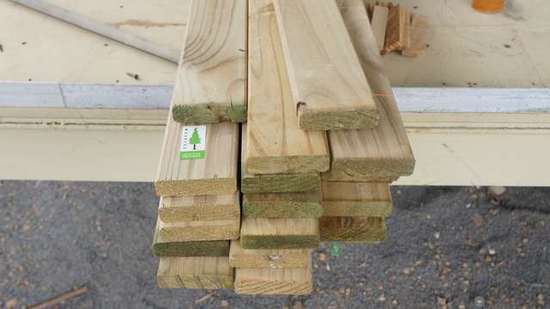

Из материалов вам необходимо подготовить подходящие для вас доски, рейки, бруски, несколько больших балок для столбов. Как видите ,инструментов и материал не слишком то и много, причём все они легко собираются, даже если есть проблемы с покупкой, всегда можно найти что-то у соседей, друзей или просто взять в аренду.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

На калитки и ворота из дерева чаще всего идут сосна или лиственница; вторая предпочтительнее, поскольку она крайне устойчива к гниению.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

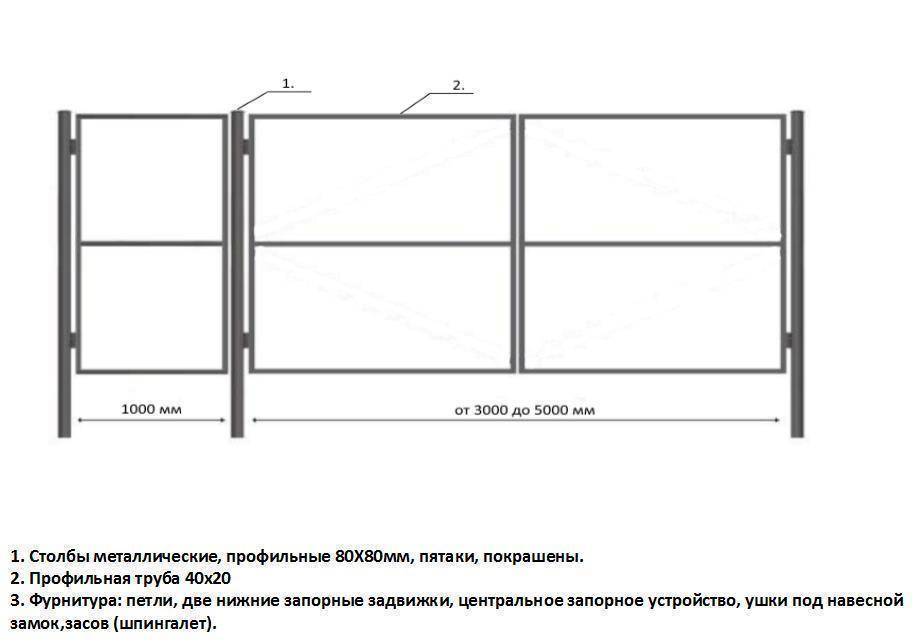

Расчёт материалов

Калитка из металлопрофиля своими руками – схема + порядок выполнения работыПодсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Основа для перемычек может быть из стального прута или куска трубы, причём тут следует обращать внимание на качество и плотность стали. Сечение обычно подбирают 40×20 мм

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

  • ажурные;
  • с обшивкой из деревянной доски;
  • с обшивкой из профлиста;
  • кованые;
  • решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека. Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной, чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра. Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

  • молоток;
  • строительный уголок;
  • мощная дрель;
  • набор электродов;
  • строительный уровень;
  • болгарка и шлифовальная машина;
  • кисточки;
  • отрезные и шлифовальные диски;
  • цемент, песок, бутовый камень;
  • сварочный аппарат;
  • прочный замок;
  • петли;
  • краска;
  • саморезы;
  • грунтовка для металла;
  • элементы для декора конструкции.

Это лишь перечень основных инструментов и материалов. Остальные детали добавляют специалисты во время сборки ворот, в зависимости от личных предпочтений, опыта и фантазии.

Особенности установки двери на воротах

Прорисовка схемы

Чтобы входная конструкция гармонично вписалась в окружающий ландшафт, необходимо предварительно сделать чертеж калитки. На нем следует изобразить точные габариты изделия, его внешний вид:

  • форму (прямоугольную, арочную, трапециевидную);
  • будет ли она сплошной (полностью зашитой профнастилом) или со вставками из других материалов, коваными элементами.

Эта схема позволит рассчитать и закупить все материалы, необходимые для сооружения входной конструкции, гармонично вписать ее в архитектурно-ландшафтный дизайн участка.

Установка столбов

Важный момент в сооружении калитки из профлиста своими руками — крепление опор. От их прочности, качества монтажа зависит ровность и надежность входной конструкции.

Материалом для изготовления стоек может послужить:

  • металл. Для этого применяются профтрубы сечением 80х80 мм или их круглые аналоги, толщина стенок которых составляет 4 мм. Они отличаются простотой и легкостью монтажа — изделие всего лишь необходимо углубить в землю;
  • кирпич/камень. Их чаще всего сооружают в том случае, если ограда участка выполнена из данных материалов. Кладка при этом осуществляется в 1,5 кирпича, а поскольку данные столбы довольно увесистые, то требуют заливки фундамента.

Учтите: металлические опоры обойдутся дешевле каменных/кирпичных. Они проще и легче в монтаже. Установки каменных/металлических столбов занимает много времени. Кроме того, конструкцию придется дополнительно укреплять металлической трубой, поскольку сама по себе кладка не обладает необходимой стойкостью к нагрузкам.

Чтобы калитка из профиля была надежной и не просела со временем необходимо правильно установить опоры. В каменистой почве их углубляют в землю на 0,7 м, в глинистой — ниже уровня ее промерзания, на 1,2 м.

Установка опор осуществляется в такой последовательности:

  1. Выкапывают ямы необходимой глубины.
  2. Их дно утрамбовывают слоем щебня.
  3. Устанавливают столбы, выравнивая их по уровню.
  4. Заливают стойки бетонной смесью.

Помните: бетон набирает прочность постепенно, поэтому от его заливки до навешивания калитки из профлиста должно пройти 6-10 дней.

Изготовление рамы

Как сделать калитку из профнастила? Сначала сооружают ее каркас. Применяются для этого профильные трубы сечением 40х40/60х30 мм. Их очищают от ржавчины, нарезают детали необходимых размеров, формируя окончания под углом 45° для удобства сборки конструкции.

Заготовки соединяют сварочными швами. Если полотно изделия будет габаритным, рекомендуется сделать 1-2 горизонтальные поперечины. После остывания сварочных швов их защищают.

Установка изделия

Калитка из металлопрофиля своими руками еще не завершена, но ее уже можно зафиксировать на столбах. Предварительно на опорах намечают места крепления петель и приваривают их.

Каркас двери размещают в проеме, поднимая на нужную высоту при помощи подкладных брусков. Производят его приварку. После проверки конструкции на открывания/закрывание, точечные швы заменяют сплошными. Стыки зачищают, грунтуют и покрывают краской.

Обшивка конструкции

В каркасе изделия следует закрепить профлист. Это действие осуществляется без сварки, а при помощи саморезов. Фиксация листа осуществляется через каждую волну.

Чтобы у вас получилась красивая калитка из профнастила, ее можно дополнительно декорировать. Для этого используются специальные кованые заготовки. Их раскладывают на полотне, формируя определенный узор, а затем прихватывают сваркой.

Рекомендация: если позволяют средства, изготовление двери из профлиста с ковкой лучше заказать у мастера. Он сможет украсить ее оригинальными авторскими элементами тонкой работы, которые невозможно изготовить заводским способом.

Изготовление калитки из профнастила приближается к завершению, остается только оснастить конструкцию замком и ручкой. Их устанавливают за 0,9 м от нижнего края изделия. Сначала намечают месторасположение замка и ручки. Под них болгаркой вырезают отверстия в полотне калитки, придавая им нужную форму при помощи напильника.

Затем делают отверстия для крепежных винтов. Место, где будет установлен замок, защищают, грунтуют и красят. После высыхания покрытия, проводят монтаж затвора, калитку занавешивают в проеме.

Намечают месторасположение ответной части замка в столбе и вырезают отверстие под нее. Дополнительно конструкцию можно оснастить защелкой.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

  • вертикальный
  • горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

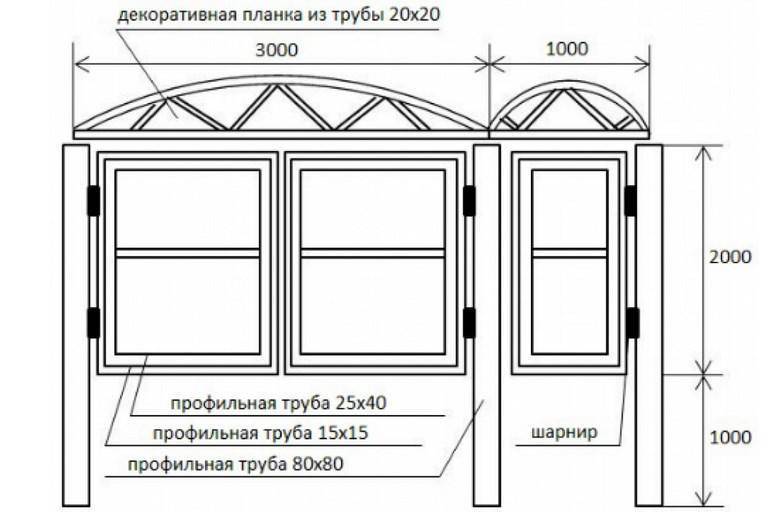

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

  • сварка общего каркаса и рамы;
  • проверка перпендикулярности углов;
  • приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
  • обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

  1. Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;

  2. Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
  3. Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
  4. Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
  5. Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
  6. Для бюджетного варианта окраски подойдет и простой баллончик;
  7. Опорные колонны изготавливаются не менее 100 мм;
  8. Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
  9. Монтаж производят только саморезами с уплотнительными шайбами.

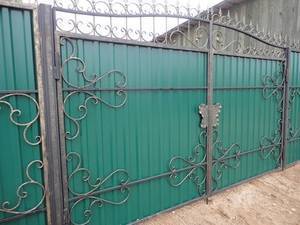

Ковка

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Идея создания

Кузнецы из остатков материала изготавливают вензеля, разные ажурные кованые элементы. Именно их можно купить по приемлемой стоимости. Различные производители предлагают штампованный кованый декор, но все узоры и конструкции элементов однотипные, а ручная ковка всегда оригинальна.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Чертеж входной группы из ковки

Любые конструкции двери с наложенной ковкой приобретут совершенно другой вид. Ковка отлично комбинируется с деревом. Для придания привлекательности безликой конструкции входной двери из металлоштакетника на изделие достаточно установить всего 3–4 кованых элемента.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Эскиз модели

А людям без опыта кузнечных работ, которые хотят непременно всю конструкцию входной калитки сделать самостоятельно, можно порекомендовать следующий вариант: имитация ковки из листовой стали.

Отличить их от настоящих элементов ковки можно только в том случае, если точно замерить на нескольких участках толщину материала декоративного изделия.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Схема и размеры изделия «Praque»

Калитка, которая сделана самостоятельно, обойдется значительно дешевле, чем заказывать конструкцию у специалистов. Но чтобы сделать полноценную дверь, будут необходимы разные комплектующие: защелки, замки, петли. Стоимость дополнительных аксессуаров вполне доступна для каждого человека, который решился на монтаж данного изделия своими руками.

Установка фурнитуры на калитки из металлопрофиля

После сборки рамы калитки, но до зашивки каркаса металлопрофилем, к калитке привариваются петли и пластины для установки замка и ручки, если это необходимо.

Петли для калитки из профнастила устанавливают навстречу друг другу и прихватывают сварными швами длиной 1-2 см. Петли ставятся так для того, чтобы полотно нельзя было снять после окончательной установки. При такой установке калитку можно только срезать болгаркой. Крепят петли на расстоянии 25-30 см от верхнего и нижнего краев полотна.

Выбирая замок на калитку из профнастила, нужно обязательно обращать внимание на оговоренные производителем в паспорте условия его эксплуатации. Замок должен быть предназначен для наружной установки

При выборе сердцевины замка предпочтение нужно отдавать тем, которые изнутри открываются без ключа. Это избавит вас от проблем, если зимой в замке замерзнет вода.

При открывании полотна внутрь замок может как врезным, так и накладным. Если калитка открывается наружу, на ней ставится только врезной замок. Замок и ручка для калитки из профнастила обычно устанавливаются на высоте приблизительно 90 см.

Из врезных замков наиболее удобны специальные узкопрофильные замки, предназначенные для установки в профильные трубы. Сам принцип их монтажа частично защищает их от влаги и пыли, что повышает их срок службы.

Перед тем, как врезать замок в калитку из профнастила, необходимо разметить место его установки: прямоугольную прорезь для тела и окружности для сердечника. Кроме того, лучше сразу же наметить места крепления ручки. Далее процесс установки достаточно прост:

  1. С помощью болгарки делаются прорези вдоль длинных сторон.
  2. Вдоль коротких сторон с помощью дрели высверливаются отверстия как можно ближе друг к другу. Сверлить необходимо не по самой полосе разметки, а немного внутри прямоугольника.
  3. Чтобы установить врезной замок в калитку из профнастила до нужной формы отверстие доводится с помощью напильника.
  4. Круглые отверстия для сердечника выпиливаются с помощью борфрезы по металлу. В случае ее отсутствия также можно использовать сверление по контуру и доводку напильником.
  5. Сверлятся отверстия для монтажных винтов.
  6. Место вокруг замка очищается от ржавчины, грунтуется и красится.
  7. Выполняется установка замка на калитку из профнастила, но без накладок — они монтируются уже после зашивки рамы.

На этом установка замка в раму завершена. Однако, так как поставить замок на калитку из профнастила — это только половина дела, на этом работа не заканчивается. Необходимо выполнить монтаж ответной части в опорный столб. Этот этап выполняется уже после монтажа калитки на столбы.

Дополнительно может устанавливаться запор или защелка на калитку из профнастила. Такие решения имеют смысл как с точки зрения повышения безопасности, так и для удобства — особенно, если калиткой часто пользуются. В этом случае проще закрывать ее на защелку, чем каждый раз возиться с замком. Также можно сразу приобрести замок с защелкой, и не устанавливать ее отдельно.

Если вы обладаете сварочным аппаратом и можете работать головой и руками, то сможете практически за пара часов самостоятельно оборудовать вход на свой участок. Так как сделать ворота и калитку из профнастила — задача не весьма сложная и кроме того не требующая вспомогательной силы в виде подсобника либо подъемной техники.

Подготовительный этап

Профнастил можно отнести к металлическим материалами, и потому важно соблюдать весь порядок проведения работ. Тут нельзя обойти стороной подготовительный этап к выстраиванию элемента ограждения в саду

Даже самая незначительная ошибка, и неосторожность может сказаться на внешнем виде калитки, а также испортить. Выполнение всех манипуляций (предварительных) даст гарантию на большой шанс получения изделия, которое выглядит добронто

При решении произвести изготовление собственноручно, для начала требуется:

  • Изучить конструкцию и выбрать что-то из имеющегося или придумать свою (с учетом рельефа местности и остальные параметры).
  • Определиться с габаритами каркаса и сделать чертежи.
  • Выбрать все нудные материалы и инструменты.

Поговорим обо всем подробно.

Изучение конструкции

В зависимости от того, сколько есть места, расположенные строения, числа купленного или имеющегося материала, важно выбрать оптимальный конструкционный вариант. Он может быть сделан в виде обычной створки

Дверцы бывают сплошными или прикрывать центр (с нижней и верхней стороны, и в этом случае располагаются решетки). Можно сделать и более сложную конструкцию – с горизонтально или вертикально размещенными проемами. Их могут прикрывать решетки (материал, применяемый для этого – прутья арматуры) в виде полосок или квадратов. Калитки могут иметь в своей конструкции вставки. Усиливать каркас и украшать можно посредством кованых вставок. Это сделает конструкции жесткой, и не самой выигрышной вариацией будут контрастные прямоугольные вставные части.

Есть много вариантов изготовления каркасов, но выбирают и по такому требования – должны быть жесткими и ровными. Перемычки горизонтального типа, или лаги, и диагональные вставки, ребра жесткости, и это дает возможность добиваться жесткости каркаса. Есть вариант прохождения ребер жесткости по конструкции в целом или скрещения всех сегментов (конструкция может быть поделана по сегментам посредством поперечин).

Размеры и чертежи каркаса

Калитка из металлопрофиля своими руками – схема + порядок выполнения работыКалитка для забора из профнастила своими руками может быть сделана при наличии чертежей. Стандартная ширина калитки считается 1 метр. Такое строение оптимально для внесения и выноса предметов мебели и остальных предметов. Более широкая калитка будет обладать склонностью к деформации и меньшему эксплуатационному сроку за счет быстрого изнашивания петель. Стандартная высота – от 2 до 2.2 метров. Если аналогичный параметр заборного полотна будет выше такого параметра, рекомендован монтаж металлических перемычек на месте проема. В случае проживания в жилом доме людей ростом примерно 2 метра установлена калитка, в высоту больше прописанных параметров, требует усиленных петель и дополнительного рамочного укрепления. Также можно сделать калитки без перекладин (чтобы упростить задачу). Рекомендуемым местом монтажа является основание из фундамента, который углублен ниже того уровня, на который будет промерзать земля. Все параметры по построению – высота, длина и места монтажа засовов или замков, петли и дистанция между ними, уровень грунта, трубные параметры должны быть отражены на чертеже.

Выбор материалов и инструменты

Лист для создания калитки должен быть оцинкован с двух сторон, требуется наличие полимерной защиты с одной из них. также можно сделать внешнюю имитацию дерева, камня и кирпича. Листы обладают маркировкой. Для проведения работ по устройству калиток подойдут марки листов с обозначением «С» или «НС». Облицовку в идеале стоит сделать с листами «С» и цифрами 20-21 в маркировке. Число после букв будут соответствовать высоты волны в профиле. Также может быть монтаж листов и по длине, и по ширине. При окрашивании допускается применение порошковых полимеров или красок. Окрашивать профилированные листы можно с двух сторон, и рекомендуемая толщина составляет 0.45-0.5 мм. В маркировке первым числом обозначена высота, после – толщина, ширина и в конце длина.

Укладка кирпичной опоры забора

Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Схема с вариантами кладки столбов

В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.

Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Чертеж для монтажа опоры без закладных деталей

Инструменты и материалы:

  • грунтовочный состав;
  • цементный раствор;
  • болгарка;
  • краска;
  • уровень, отвес;
  • электродрель, шуруповерт;
  • защелка, замок;
  • саморезы, болты;
  • садовый бур, штыковая лопата.

На фото ниже изображено строительство забора в деревне.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Установка столба для ворот забора

Заливка фундамента

Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:

  1. Вначале нужно вырыть две ямы глубиной не меньше 1 м.
  2. После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
  3. Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
  4. Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
  5. Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
  6. Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Эскиз для установки калитки без закладных элементов своими руками

Возведение кирпичной опоры

Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:

  1. Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
  2. В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
  3. Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Последовательность строительства заборных столбов

Далее:

  1. Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
  2. После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
  3. Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
  4. Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Закладные детали

Чертеж и подготовка

Любая работа начинается с чертежа. Сначала необходимо определиться с местом установки и размерами. Калитка может размещаться рядом с воротами или отдельно от них, ее высота может быть равна или меньше высоты забора. При очень высоком заборе дверца может иметь высоту не более 2 м (редко 2 м 10 см), выше можно сделать перемычку и обшить ее так же, как и забор. Ширина составляет 0,9-1 м (меньшая ширина неудобна при входе с грузом или сумками, большая также создает неудобство при открывании, требует более массивной рамы, есть вероятность перекоса в процессе эксплуатации).

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Затем необходимо продумать конструкцию дверцы и опорных стоек и начертить схемы установки и чертеж конструктива дверцы. Сделать это необходимо заранее, все продумать, рассчитать необходимое количество материалов, приобрести и привезти их.

Не забудьте про СИЗ: для сварочных работ обязателен брезентовый костюм и рукавицы, маска с затемненным стеклом; ботинки; для прочих работ — очки и перчатки, резиновые перчатки и респиратор для покрасочных работ.

Какие инструменты понадобятся

Перечень инструментов и расходных материалов:

  1. садовый бур, штыковая лопата, лом;
  2. бетономешалка или емкость для перемешивания бетона для установки стоек;
  3. совковая лопата для загрузки песка и цемента, металлические ведра;
  4. сварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А. Можно пригласить сварщика — но можно и поучиться варить несложные изделия самому — всегда пригодится. Сварочный аппарат в усадьбе быстро окупится — мелких сварочных работ при обустройстве сада всегда хватает;
  5. инструменты для сверления отверстий и закручивания саморезов — дрель и шуруповерт;
  6. уровень, шнур, отвес, строительный угольник;
  7. металлическая линейка длиной 1 м, рулетка длиной 5 м;
  8. струбцины — с их помощью собирают каркас при сварке, временно крепят каркас при установке замка и петель;
  9. кисти;
  10. болгарка, круги для резки металла, круги шлифовальные.

Подбор материала

Калитка из металлопрофиля своими руками – схема + порядок выполнения работы

Для изготовления калитки из стальных профилей необходимы следующие материалы:

  • стальные трубы размерами не менее 80×80 мм для опорных столбов легкой калитки из профнастила, не менее 100×100 для более тяжелых моделей; толщина стенки не менее 4 мм; можно использовать конструкцию из двух П-образных швеллеров, сваренных в форме трубы. Если один из столбов служит одновременно опорой для каркаса ворот, то применяется труба еще большим сечением;
  • стальные трубы 60×40 или 40×40 мм для сварки каркаса калитки, 40×20, 32×32 мм для перемычек;
  • цветные кровельные саморезы в комплекте с резиновой шайбой;
  • материал для обшивки каркаса — металлический лист толщиной 2-3 мм; или профнастил с пластиковым покрытием с высотой волны 10-12 мм, толщиной листа 10-12 мм; или поликарбонат, торцовые профили для поликарбоната, специальные клейкие ленты для закрытия торцов поликарбоната; при необходимости — готовые кованые детали;
  • небольшие кусты стального листа толщиной 4-5 мм;
  • кирпичи;
  • рубероид;
  • петли;
  • замок;
  • шлифовальная бумага;
  • цемент, песок и щебень для бетона;
  • гравий или щебень (средней фракции);
  • атмосферостойкая краска для наружных работ;
  • антикоррозионная грунтовка;
  • электроды.

Советы по изготовлению

Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:

Приобретать замки нужно в специализированных магазинах.

Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.

Такой замок изготовлен из антикоррозионного металла. поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.

Монтаж замка осуществляется:

  1. Составление разметок на калитке.
  2. В соответствии с расчерченной областью проделывается отверстие под шурупы.
  3. Крепление замка и ручек.

Как врезать замок самостоятельно смотрите на видео ниже:

При желании работу по закреплению профнастила можно ускорить сваркой

Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется

Под воздействием высоких температур материал может испортиться. и тогда придется покупать новый профнастил

Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата

ЧИТАТЬ ТАКЖЕ: Как Украсить Забор Кашпо С Цветами

После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия .

При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.

Главная » Заборы и ограждения » Ворота из профлиста своими руками: фотоотчет + видео

Сварка каркаса

Сварку можно сделать первой, а потом ставить столбы, но можно и наоборот. На сварку конструкции много времени не потребуется. На ровной поверхности выкладывают стоевые части и перемычки.

Выставляют их по уровню. Соединяют стоевые и верхнюю перемычку. Ставят по 2 прихватки на каждой стойке с наружной и боковой стороны. Таким же образом прихватывают нижнюю деталь.

Рулеткой замеряют диагональ. Допускается перекос в 2 мм по стороне, но лучше сделать без перекоса. Выставив диагональ, прихватывают с наружной торцевой поверхности стыков. Размечают и прихватывают дополнительную распорку конструкции. Она должна стоять заподлицо с поверхностью стоек.

Обваривают всю конструкцию со всех сторон. Лицевую сторону калитки, на которую будет крепиться обкладка, зачищают болгаркой. Все остальные стыки оббивают молотком и проверяют качество шва сварки.

При больших порах обваривают эти места еще раз. Теперь можно немного зачистить неровности стыков, не нарушая шов. Калиточная конструкция готова.

Необходимо приварить петли на каркас калитки. Это можно сделать и при навешивании ее на столбы, но сварка в нижнем положении обеспечит более качественный шов.

Для сварки, размечают от края конструкции одинаковое расстояние, выставляют петли соосно друг к другу и калитке, прихватывают в нескольких местах. Еще раз проверяют правильность установки петель и проваривают их с двух сторон.

Оцените статью
