Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

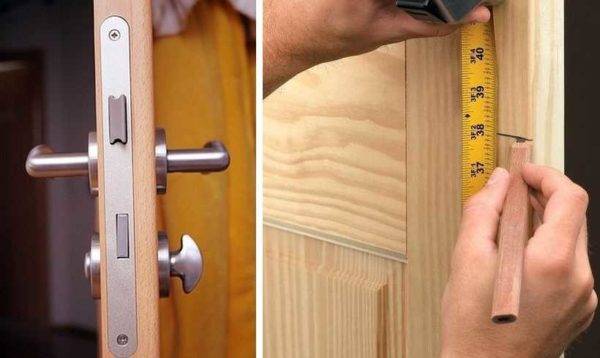

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.

Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Края получились неровные, убираем торчащие волокна при помощи стамески

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Дрелью ровнять быстрее

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

  1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
  2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Подготовительный этап

Техника врезки зависит от конструкции запора. Легче всего установить ручку-защелку. С этой целью аккуратно делается отверстие необходимого диаметра. (Мастера рекомендуют проводить все отделочные и монтажные работы после того, как сделан ремонт пола.)

Установка межкомнатного замка с поворотным фиксатором (или с ручкой и личинкой) является более трудоемкой: необходимо будет сделать гнездо в торце полотна двери, а также 2 отверстия – для личинки и ручки.

Необходимо правильно рассчитать высоту, на которой будет устанавливаться ручка. При выборе деревянной двери ограничения по этому параметру отсутствуют. На каркасной конструкции ручку следует врезать в месте нахождения поперечного бруса, располагающегося на расстоянии 90-100 см от основания дверного полотна. Толщина вертикального бруса варьируется в зависимости от толщины дверного полотна.

Чаще всего установка запора происходит в установленную дверь, но можно врезать его и до монтажа. Когда углубление для замка планируется делать ручным электрическим фрезером, полотно необходимо прочно закрепить в положении лежа при помощи стапеля, повернув к себе обрабатываемую сторону.

Инструменты для врезки замка

Чтобы осуществить установку запорного механизма в дверь, нужно иметь такие инструменты:

  1. Карандаш для разметки.
  2. Столярный треугольник.
  3. Рулетку.
  4. Шуруповерт в комплекте с набором бит.
  5. Отвертки (плоская и крестовая).
  6. Сверло перьевого типа, сверло по дереву 6 мм, коронки необходимого размера.
  7. Молоток и стамеску.
  8. Долото.
  9. Стапель.
  10. Ручной электрофрезер.

Существуют специальные наборы инструментов, которые включают в себя все необходимые сверла и коронки.

Врезка замка фрезерным станком

Замок следует прикрепить к полотну, предварительно отступив расстояние в 1 м от пола. Ручка может быть расположена и на другой высоте в зависимости от пожеланий хозяев. Теперь нужно определить глубину врезки: при помощи треугольника обмеряется корпус механизма и отмечается необходимая глубина простым карандашом, верхнюю часть устройства обводим по контуру.

Затем следует выбрать место для замочной скважины и защелки. Запорное устройство измеряется от конца до центра замочной скважины, на двери делается разметка. После этого выполняется просверливание отверстий под замочную скважину и защелку с использованием перьевого сверла.

Затем производятся отметки для будущей выемки под замок. Для этого его следует прислонить к торцевой стороне двери ригельной планкой. Во фрезер вставляется фреза соответствующей окружности, после чего выполняется просверливание углубления. Следует позаботиться о том, чтобы ригельная планка целиком входила в полотно двери.

Затем необходимо вырезать выемку для замочной конструкции. Во фрезер «заряжается» пазовая фреза, с помощью которой вырезается желоб. Это необходимо сделать так, чтобы механизм запора четко помещался в него. Границы выемки следует обработать молотком и стамеской, чтобы придать им эстетичный вид.

Из углубления необходимо удалить стружку, после чего поместить туда замок. Планка ригеля прикрепляется при помощи саморезов к боковой части двери, а затем выполняется установка дверной фурнитуры.

Врезка замка без фрезера

Для установки запорного устройства вручную необходимы следующие инструменты:

  • карандаш;
  • линейка;
  • рулетка;
  • электродрель в комплекте со сверлом 10-14 мм;
  • стамески разной ширины;
  • напильники круглой формы.

Нужно отсчитать от 70 до 100 см от нижнего края полотна и отметить будущее месторасположение запорного механизма. Приложив его боком, следует сделать разметку его внутренней части, отметить ширину задней плоскости конструкции. После этого, согласно разметкам, просверливаем отверстия. Затем необходимо проделать сверлом отверстия вглубь двери. Для этого следует удерживать дрель под небольшим углом.

При помощи стамески нужно выровнять поверхность гнезда, чтобы механизм мог поместиться в него. Приложив запор к лицевой части полотна, следует разметить положение ручки и сердцевины, просверлить отверстия и выровнять их при помощи напильников. Этот же процесс повторить на противоположной стороне двери. Конструкция вставляется в паз, затем продевается стержень, на который крепятся ручки.

Язычок запора выставляется наружу. Ставятся отметки для языка на косяке двери, стамесками проделывается углубление под него, куда помещается ответная часть замка (планка). Планку закрепляют, после чего замок готов к эксплуатации.

Нюансы выбора

Приведём ряд критериев выбора фиксаторов для ПВХ-дверей балконов:

  • конструктивные разновидности;
  • материалы для производства изделий;
  • культура производства.

Для подбора соответствующего устройства важно учитывать ряд моментов:

  • частота выходов в балконное пространство;
  • эстетическое восприятие изделия;
  • бюджетный аспект;
  • уровень сложности монтажа.

Если створка открывается редко, а среди жильцов отсутствуют любители табачного зелья, то смело приобретайте простое механическое устройство. При этом процесс проседания петель будет происходить медленно, а потому роликовые или иные фиксаторы продержатся в функциональном состоянии долго.

При необходимости чаще посещать балкон оптимальным вариантом станет магнитное приспособление. Фиксация и отпирание створки станет совершаться легче, защёлка продолжит срабатывание и при перекосах. Кстати, плюс этого изделия заключается и в том, что оно малых размеров и менее заметно, а установка его проста до предела. Единственный минус – высокий ценник.

Популярные статьи  Бюджетная сауна во дворе: пошаговая инструкция, доступная для каждого

Выпускаемые фиксаторы универсальны, а это даёт возможность их применения с типовыми профилями разных видов. Однако покупая изделие, стоит навести справки о его совместимости с вашим домашним профилем.

Какой вам нужен замок

В профильных отделах от количества разного рода замков и запоров в глазах рябит, тем не менее, конкретно для межкомнатных дверей существует всего 2 вида замков:

  1. Обычная защелка с ручкой, которая призвана просто фиксировать дверное полотно в проеме. Зачастую такие механизмы устанавливаются в службах или на кухне. От конкурентов они отличаются тем, что здесь нет ключей. Максимум на них может стоять поворотный фиксатор;

Замки с фиксаторами не предназначены для капитального запирания дверей.

  1. Второй вариант уже можно назвать полноценным замком с комплектом ключей. В квартирах и домах такие замки именно на межкомнатные двери вставляют редко. Чаще такой вид дверного замка используется в офисах, где есть необходимость запирать двери отделов.

Капитальная установка замка в межкомнатную дверь предусматривает наличие комплекта ключей.

Относительно недавно на этом рынке появилась такая диковинка как магнитный замок. Вставляется он точно так же, как и обычный, но работает немного иначе. Там установлены 2 магнита, один в замке, второй в ответной планке. При закрывании полотна они притягиваются и двери защелкиваются.

Чтобы открыть такой механизм нужно повернуть ручку или ключ. Решение, безусловно, интересное, но большим спросом у народа не пользуется. Во-первых, цена на магнитный дверной замок выше, а во-вторых, такое автоматическое запирание не всем нравится, плюс к ним притягивается разный металлизированный мусор.

Установка магнитных замков в межкомнатные двери пока что не пользуется большой популярностью.

Кстати, если вы еще не определились с выбором устанавливаемых межкомнатных дверей, то подробно о размерах, видах и правилах выбора можно узнать «здесь» и «здесь».

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.

Как врезать замок в межкомнатную дверь пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Популярные статьи  Обзор пылесоса Samsung SC 18M2150SG: турбина Anti-Tangle – совпадают ли обещания с реальностью?

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

  1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
  2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

  1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

  1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
  2. По меткам при помощи треугольника проводим горизонтальные прямые.
  3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

  • Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
  • Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

Коронкой лучше работать с деревянной дверью

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Этап третий: сборка коробки двери

Нередко межкомнатные интерьерные элементы поставляются неукомплектованными коробкой. В этом случае собственноручный монтаж изделия будет включать этап сборки недостающей части. Размер двери служит базой для расчетов габаритов короба. Этот элемент может быть прямоугольной или П-образной формы. Первый вариант предпочтителен при монтаже в санузлах.

Метод сборки короба двери собственными руками происходит по следующему алгоритму:

  1. Укладка полотна на ровную поверхность.
  2. Распиловка по двери деталей короба, их компановка лобзиком или ножовкой.
  3. Соединение вертикальных и горизонтальных деталей коробки посредством трех и более саморезов (длина каждого – не менее 60 мм).

Для хорошего примыкания деталей требуется удалить часть четверти ножовкой. Длина удаляемого участка равняется толщине прикрепляемого бруса.

Между коробкой и полотном обязательно нужно оставить зазоры с каждой из сторон по 3-5 мм. Если производится монтаж П-образной коробки, зазор между полом и нижней дверной частью должен быть равен 10 мм.

Как установить фиксатор на дверь. Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:без фиксатора — дверь с такой ручкой не запирается изнутрис фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутриключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Популярные статьи  Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Подготовительный этап

После того как дверные ручки и замки выбраны, предварительно перед монтажом изучают их особенности, порядок проведения работы, подготавливают необходимые инструменты для врезания замка, делают разметку.

На подготовительном этапе учитывают следующие моменты:

  1. Специалисты рекомендуют не врезать запорное устройство в заранее установленную межкомнатную дверь. Сначала вставляют замок, затем осуществляют монтаж полотна в коробку.
  2. Толщина вертикального бруса полотна должна соответствовать ширине запорного устройства и составлять не менее 40 мм.
  3. Ручку располагают на удобной высоте.
  4. Фурнитуру врезают чаще всего на расстоянии 1 м от пола.

Как правильно врезать замок, описано в инструкции по установке замка, которая входит в комплектацию фурнитуры.

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

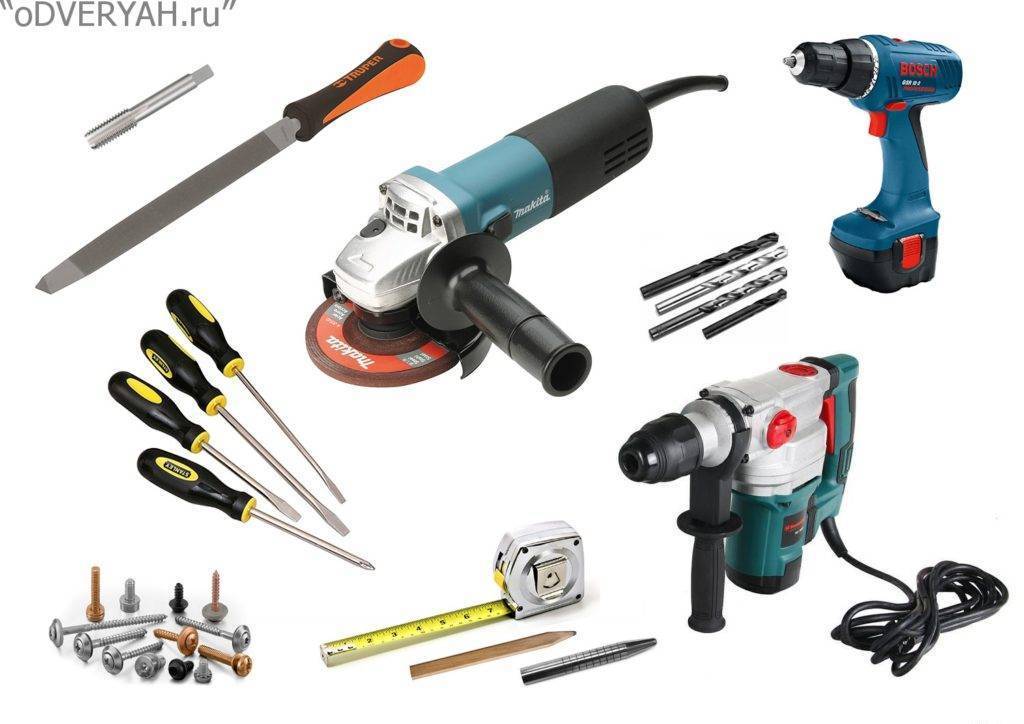

Инструменты и материалы

Дверные ручки с запорным устройством можно собрать и установить в дверь самостоятельно с помощью такого набора инструментов:

  • рулетка или сантиметровая лента;
  • карандаш или мел;
  • линейка;
  • столярный угольник;
  • плоская и крестообразная отвертка или шуруповерт;
  • электродрель;
  • сверла по дереву или коронка;
  • стамеска;
  • молоток;
  • напильник;
  • фреза;
  • саморезы и крепежные детали;
  • столярный нож, шило.

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Разметка

Врезка замка межкомнатных дверей своими руками должна осуществляться согласно нормам и правилам установки. На подготовительном этапе всегда проводится разметка полотна, которая состоит в следующем:

  1. Разметку выполняют карандашом или мелом, прикладывая к двери запорное устройство.
  2. Отмеряют 1 м от пола, ставят горизонтальную отметку.
  3. Проводят вертикальную линию. Точка пересечения — это центр установки замка.
  4. На торце двери отмечают место под отверстие для защелки, на поверхности полотна — для ручки.
  5. Приставляют корпус механизма к линиям и отмечают нижний край.
  6. Разводят планки на толщину запорного устройства, отмеряют 5 см с помощью рулетки, проводят 2 параллельные линии перпендикулярно 2 горизонтальным.
  7. Поставить замочный механизм необходимо в центре полотна с его торцевой стороны. Находят и отмечают эту точку. Острием шила в торце двери отверстие немного углубляют для дальнейшей установки самореза.
  8. На устройстве измеряют расстояние от центрального углубления до ответной планки защелки. С помощью угольника переносят замеры на поверхность полотна с двух сторон. Намечают место расположения защелки.
  9. Чтобы отметить точку расположения ручки, используя коронки для сверла, делают отверстие под приспособление. Для этого выбирают окружность необходимого диаметра и по центру разметки немного углубляют.

От точности разметки зависит установка замочного механизма.

Как самостоятельно установить в межкомнатную дверь защелку: пошаговый инструктаж с фото

Какой замок лучше выбрать для межкомнатной двери

В межкомнатные двери можно поставить замки нескольких видов. Все зависит от цели, которую преследуют хозяева:

  • предостеречься от сквозняка (двери в детскую комнату, гостиную);
  • закрыть постоянный доступ, например, в рабочий кабинет;
  • ограничить временный доступ (ванная комната, туалет).

Решить поставленные задачи можно с помощью плоских и круглых замков.

Плоские замки представлены:

защелками – могут быть в одном корпусе с ручкой, которая является поворотной и раздельными. В последнем случае запирающее устройство врезается отдельно;

Плоский замок с блокиратором.

запирающими устройствами с ключом и/или блокиратором в виде рычажка или кнопки.

Круглые замки представлены двумя группами запирающих устройств:

  • с ручками в виде буквы «Г»;
  • сферическими ручками-кнобами.

Замки-защелки

Наиболее простые по конструкции, с низкой ценой, замки-защелки устанавливаются в межкомнатные двери чаще всего. Простая конструкция выполняет простую задачу: предотвращает самопроизвольное открывание дверного полотна.

Такие запирающие устройства могут быть двух видов:

  • защелка с ручкой, которая при нажатии выводит язычок из ответной планки. Это самый популярный вариант замка межкомнатной двери;
  • защелка с ручкой в разных корпусах. Здесь весь секрет в язычке. Он или роликовый, или фалевый, т.е. скошен с двух сторон, что дает возможность открыть дверь, потянув на себя или толкнув ее, не поворачивая ручки (фиксируется наглухо).

Защелка.

У такого вида запоров есть достаточно много достоинств:

  • простая конструкция;
  • высокая надежность;
  • долговечность;
  • легкий ремонт — восстановить работоспособность можно своими руками;
  • низкая цена.

Среди минусов:

  • характерный шум при открывании/закрывании дверей;
  • появление на ответной планке бороздок, портящих внешний вид фурнитуры.

Запоры с ключом

В межкомнатные двери квартир и частных домов замки с ключом устанавливаются редко. В основном это двери, ведущие в кабинет, комнату с дорогими вещами или сейфом, в помещения, куда детям вход воспрещен. А вот в офисах — это частое явление. Главный плюс запоров с ключами — ограничение доступа в комнату нежелательных посетителей.

Защелка с ключом.

Недостатки вытекают из преимуществ: более сложная конструкция, во-первых, стоит соответственно дороже, во-вторых, ломается чаще, в-третьих, сложнее ремонтируется.

Замки с блокираторами

По сложности конструкции замки с блокираторами занимают золотую середину между защелками и запорами с ключами. Устанавливаются там, где есть необходимость на некоторое время закрыться изнутри: ванная комната, туалет, спальня. Представлен в виде защелки с фиксатором, позволяющим заблокировать запорный механизм в положении «закрыто».

Особенность таких механизмов в том, что блокиратор расположен с одной стороны, внутри комнаты, в которую необходимо ограничить доступ членов семьи. Это означает, что попасть в закрытое помещение снаружи без разрешения закрывшегося нельзя.

Защелка с блокиратором.

К достоинствам запорных механизмов с блокиратором можно отнести:

  • простую конструкцию запирающего механизма;
  • приемлемую стоимость;
  • легкий ремонт.

К недостаткам до последнего времени относили необходимость вызова мастера при отсутствии возможности открыть дверь запершимся ребенком или престарелым человеком. Последние модели открываются снаружи шлицевой отверткой — в ручке имеется специальная щель.

Круглый замок с ручкой-кноб

В англоязычных странах «кноб» — просто круглая ручка. В России — вид замков. Они могут быть в виде защелки, с ключом и/или блокиратором. Опыт использования показал множество минусов, с которых и начнем:

  • подходят не всем дверям;
  • с первых дней эксплуатации появляется люфт;
  • низкий класс секретности (обычно первый, редко второй);
  • высокая вероятность блокирования из-за невнимательности хозяев в момент, когда комната пустая;
  • часто заклинивают и ломаются;

Замок с ручкой кноб.

  • после установки кноба перейти на другой вид замка не получится;
  • классический вид продукта эконом-класса со всеми вытекающими последствиями.

А есть ли плюсы? Имеются, но их всего три:

  • простая установка и сборка;
  • механизм, где все в одном;
  • низкая цена, в 2-4 раза, по сравнению с замками с ключом и/или блокиратором.

Магнитные замки

В отличие от входных дверей магнитные замки на межкомнатные двери практически не устанавливаются. Поэтому в работе не будут рассматриваться. Для тех, кому интересен этот вид запорных устройств, советуем посмотреть работу «Электронные замки на входную дверь».

Магнитный замок.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
