Заземление ванны в квартире: зачем и как правильно заземлять ванну

Содержание

Что такое заземление и зачем оно нужно

Что такое заземление ванны и зачем оно нужно? Заземление – это намеренное присоединение точки электросети либо электрического устройства к заземляющему устройству.

Существует два вида заземления:

  1. Искусственное – проводится специально для защиты людей и электрических устройств. Для такого заземления обычно используются металлические трубы (диаметр до 5 сантиметров).
  2. Естественное – применяются только в том случае, если находятся в непосредственной близости с объектом, требующим защиты. Обычно защитой служат металлические трубопроводы, скрытые в грунте.

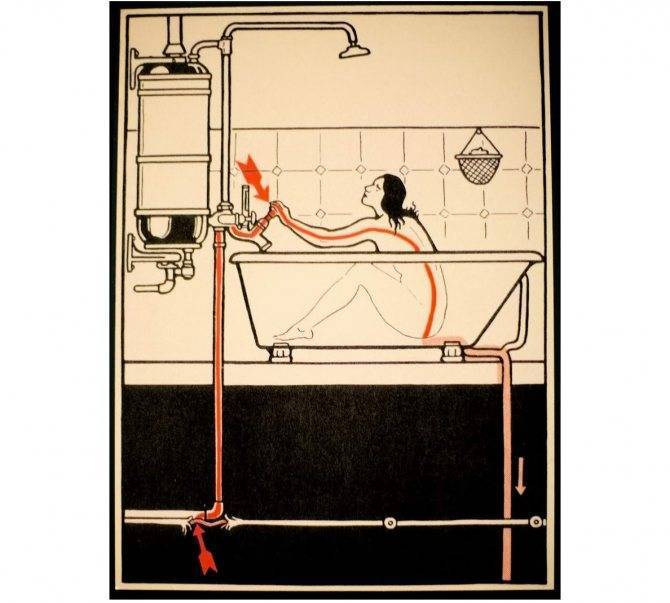

Зачем необходимо заземление ванны? У многих людей был момент, когда при принятии душа либо мытье рук ощущается неприятное покалывание кожи при прикосновении с водой. Когда в сети происходит пробой, из-за контакта воды и тока создается напряжение, приводящее к этому покалыванию. Такое, казалось бы, безобидное явление в любой момент может превратиться в мощный разряд электроэнергии и привести к плачевным последствиям. Из этого следует вывод, что нужно обеспечить собственную безопасность в ванной комнате и провести требующиеся работы по заземлению ванны.

Заземление ванн разных видов

Как заземлять ванны старых моделей:

Для заземления ванны старого образца следует в ножке сделать отверстие и пропустить провода.

Если ванна старого образца, то для ее заземления следует в любой ножке просверлить отверстие, через которую можно будет пропустить многожильный провод. Посредством гайки, шайбы и болта необходимо закрепить на ножке ванны заземляющую перемычку или, в качестве альтернативы, многожильный провод.

С другой стороны заземляющая перемычка прикрепляется к специальному распределителю. К этому же распределителю следует подключить и провода от других металлических и электрических приборов, находящихся в квартире. Электрический распределитель можно закрепить на любой удобной стене, но, желательно, не в ванной комнате. От распределителя требуется сделать обязательный вывод на общий заземляющий щиток, который чаще всего расположен в подъезде.

Как заземлять чугунную ванну:

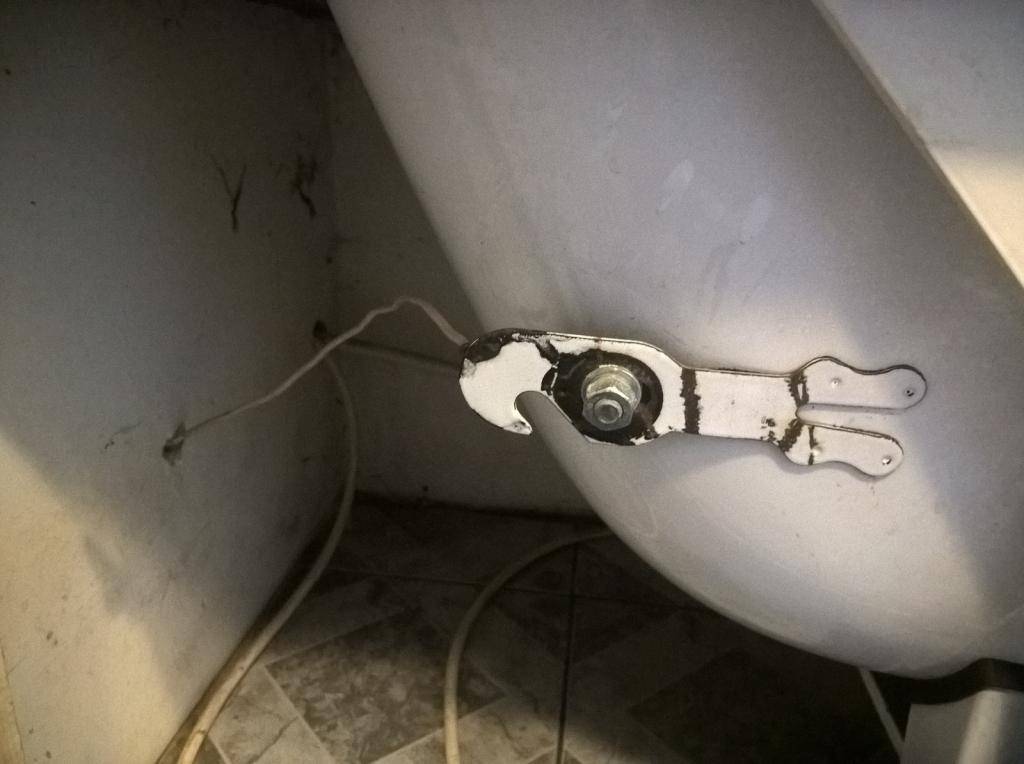

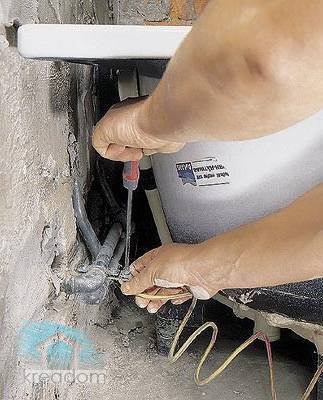

Чугунные ванны с завода уже идут с устройством для заземления – лепестком.

Чугунные ванны, как и ванны из других металлов, уже выпускаются со специальным устройством для заземления, которое называется лепестком. К этому лепестку с помощью гайки, шайбы и болта требуется подсоединить оголенный участок многожильного заземляющего провода.

Если ванная комната оборудована душем с устройством моментального подогрева воды или электрическим водонагревателем, которые имеют достаточно большую мощность, то в этом случае однозначно требуется надежное заземление. Заземляющая перемычка проводится в виде соединения всех металлических частей с заземленными трубами.

Как заземлять акриловую ванну:

Особой популярностью среди потребителей пользуются ванны, сделанные из акрила, потому что они сравнительно недороги, отличаются небольшим весом и удобны в использовании. Хотя акрил не относится к металлам, а значит, не является и проводником электрического тока, но заземление акриловой ванны во время ее установки просто необходимо. Зачем же тогда заземлять акриловую ванну?

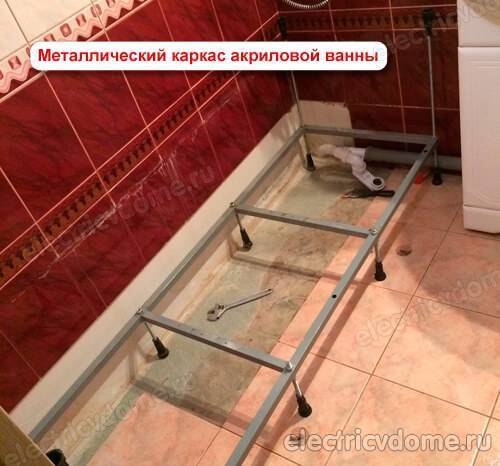

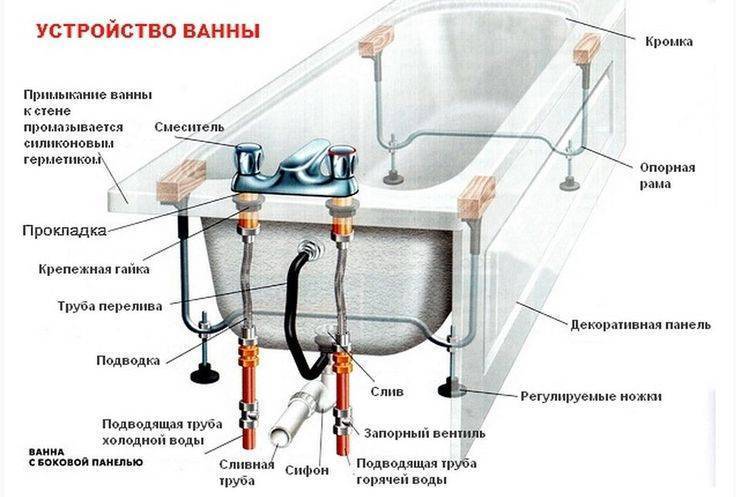

Заземляющее устройство крепится к металлической основе акриловой ванны.

Прежде всего, ванны из акрила выпускаются как литые, так и экструдированные. Именно экструдированные акриловые ванны плохо держат форму и поэтому всегда комплектуются металлической основой, которой требуется обязательное заземление.

Также акрил, как диэлектрик, способен создавать некое статическое электричество. И если в ванну из этого материала набрать воду, то в зависимости от площади самой емкости накопится соответствующий электрический заряд. Поэтому заземляющее устройство крепится непосредственно к металлической основе акриловой ванны.

Как заземлять гидромассажную ванну:

В последнее время популярностью пользуются гидромассажные ванны, работа которых основана на использовании электрического тока. Гидромассажная система такой ванны подключается к сети с нормальным напряжением 220В и частотой 50 Гц.

Ввиду того, что гидромассажная ванна работает от электричества, заземление является особо актуальным вопросом.

Для такого оборудования, прежде чем заземлять, нужно оборудовать отдельную заземленную розетку, которая оснащена отдельным штекером и проводом с двумя изоляционными слоями. Данный штекер и является непосредственным устройством заземления. Благодаря этому вода не попадает на поверхность розетки и короткое замыкание не может произойти, поэтому розетку еще часто называют влагозащитной.

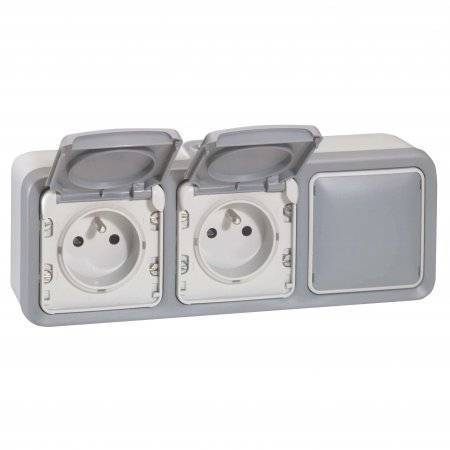

Влагозащитную розетку, прежде чем заземлять, лучше всего устанавливать на стене. При этом высота ее расположения от уровня пола должна составлять не менее 30 см и от наружного борта гидромассажной ванны – не менее 50 см. Такие меры безопасности соблюдаются для исключения возможного попадания воды в розетку. Подводка выполняется отдельным проводом с двойным изоляционным слоем.

При установке гидромассажной ванны, а также стиральной машины и электрического водонагревателя, обязательно требуется специальный автомат на 16А, регулирующий напряжение электричества. Такой автомат рекомендуется устанавливать в прихожей или в другом помещении, но никак не в ванной комнате.

Категорически запрещается использовать в быту гидромассажную ванну, розетка которой не имеет специального заземляющего контакта. Нельзя заземлять ванну посредством водопроводного, канализационного или отопительного оборудования. Запрещается проводить техническое обслуживание при работающей гидромассажной ванне и пользоваться ею при неисправном заземлении или поврежденном электрошнуре.

Как заземлить современную чугунную или стальную ванну

Заземление современных ванн – это также довольно простой и быстрый процесс, и вряд ли у кого-либо возникнут трудности. Все ванны уже имеются специальные лепестки для проведения необходимых работ. Нужно всего лишь затянуть оголенный конец провода между шайбами и далее вывести второй конец на заземляющую шину. Подобный вариант является действенным и эффективным и гарантирует безопасность.

Что касается стальных ванн, тут тоже все предельно просто и ясно. Специальное «ушко» также присутствует и для работы не потребуется дрель. Для начала стоит зачистить эмалевое покрытие вокруг отверстия непосредственно на лепестке, и закрепить конец провода посредствам обжимного винта. Далее стоит действовать по аналогии с чугунной ванной, проблем никаких не возникнет гарантированно.

Стоит знать, что ни в коем случае нельзя подключать заземление к стальным ножкам ванной из стали или чугуна. Это связанно с тем, что между ванной и опорными элементами отсутствует нормальный контакт. Со временем стык между ножкой и поддоном может проржаветь или окислиться, что станет причиной отсутствия контакта.

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники.

Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате.

Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока.

Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током).

Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам.

По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом).

Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

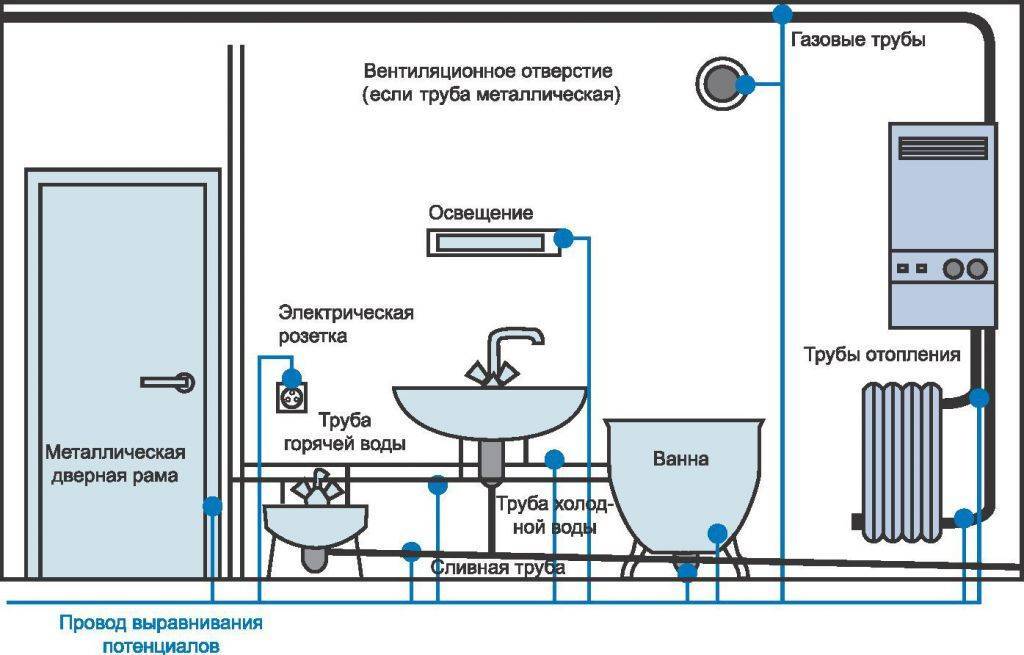

Схема подключения заземления в ванной

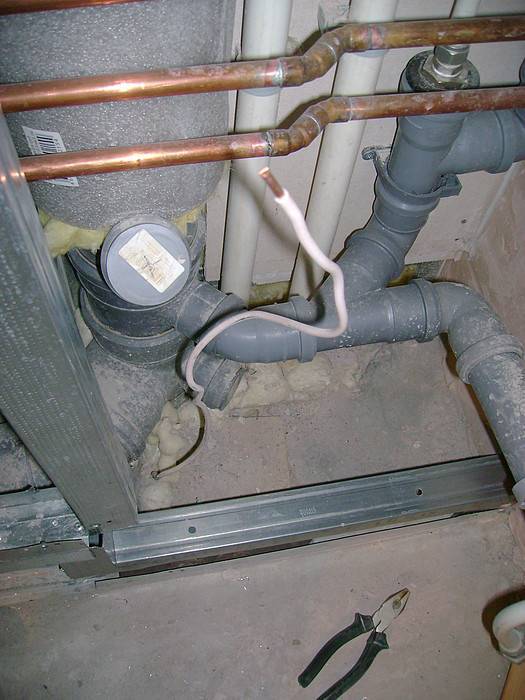

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку.

Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе.

Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта.

Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

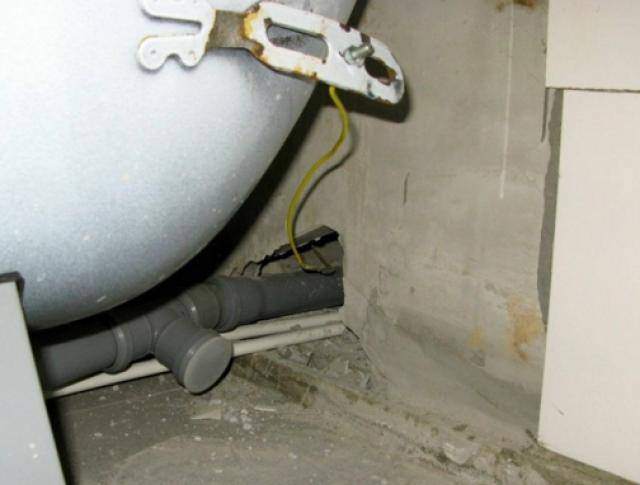

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

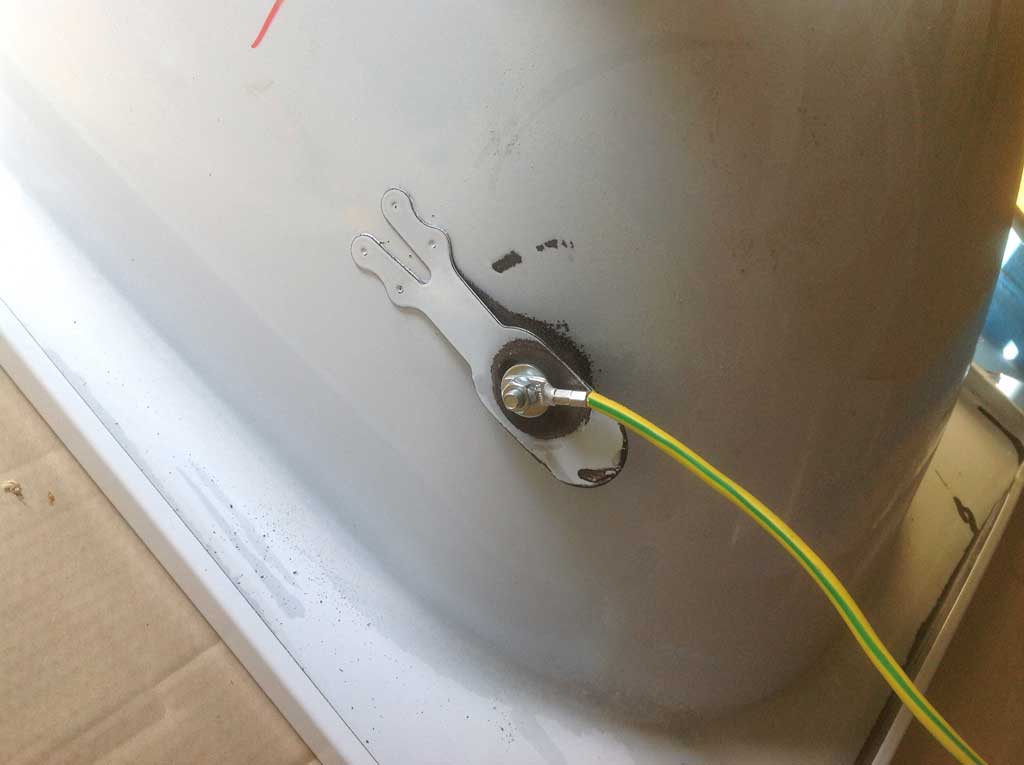

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

  1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

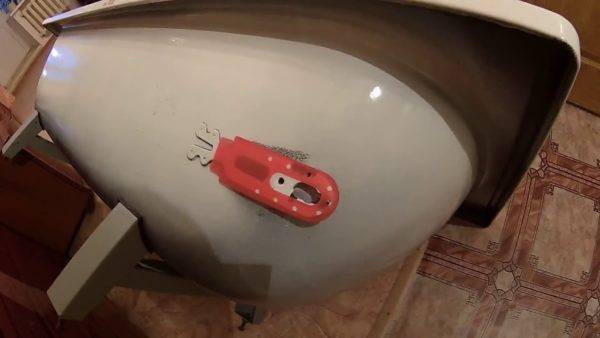

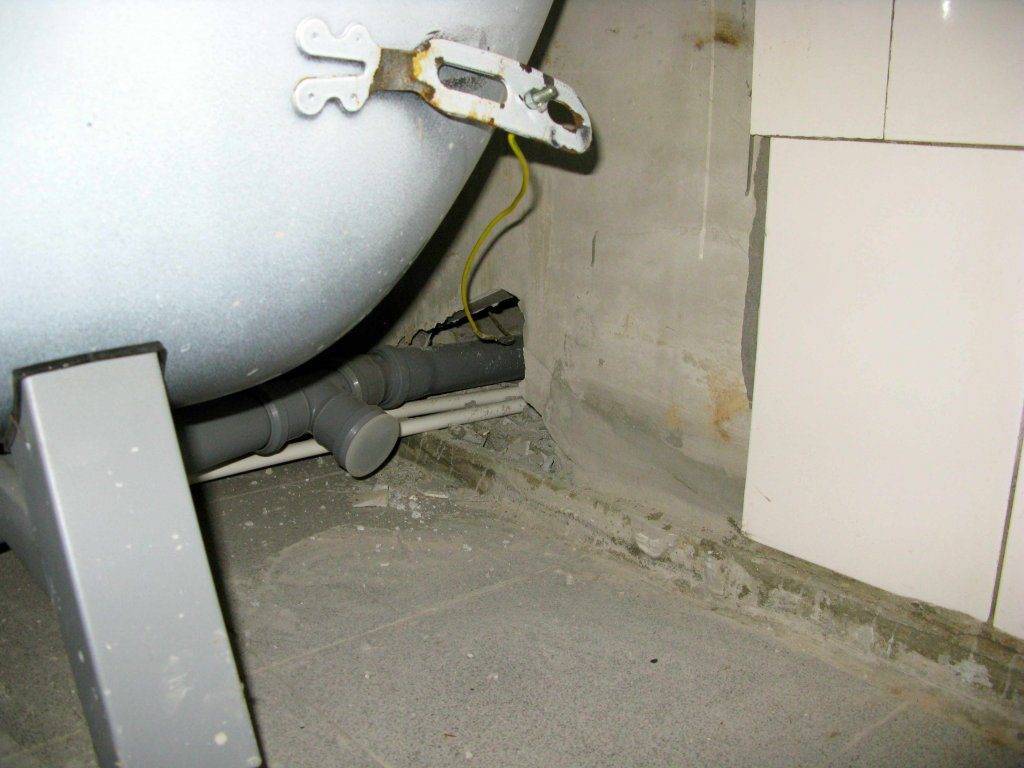

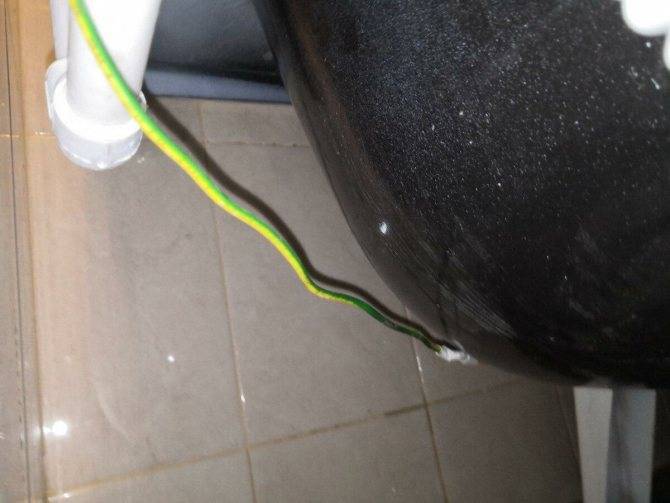

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

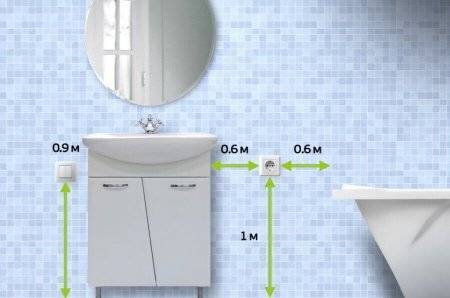

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Заземление ванны: зачем его делать

С тем, что отсутствие заземления может стать источником достаточно серьезных неприятностей, если не сказать больше, мы разобрались, теперь рассмотрим подробнее назначение заземляющего контура в помещениях с влажной средой. Если формулировать ответ на этот вопрос коротко, то защитное заземление ванны предназначено не только для ее безопасной эксплуатации, но и для выравнивания электрического потенциала всех токопроводящих поверхностей. В общем, если уж говорить о заземлении, то нужно его рассматривать комплексно, вместе со всеми имеющимися в ванной комнате изделиями, проводящими ток. Только в таком случае подключение ванны к контуру заземления будет иметь смысл.

Наверняка сейчас у многих назрел вопрос, а к чему подключать ванну? Где взять контур заземления? Мы ведь уже давно обрезали старые стальные водопроводные трубы и заменили их новыми, пластиковыми. Нельзя сказать, что вы погорячились, но заземление ванны на водопроводные трубы не является единственно правильным решением. Просто в такой ситуации дополнительно придется проложить от щитка в ванную один единственный провод, к которому подсоединить все токопроводящие предметы. Но об этом чуть позже, а пока разберемся с вопросом, чем заземлять ванну и какие материалы для этого понадобятся?

Зачем нужно заземление ванны

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

  1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
  2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
  3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
  4. Клеммы.
  5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

  • гаечный ключ;
  • отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
  • сверло по металлу;
  • тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
  • сварочный аппарат (если есть необходимость);
  • средства защиты;
  • фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

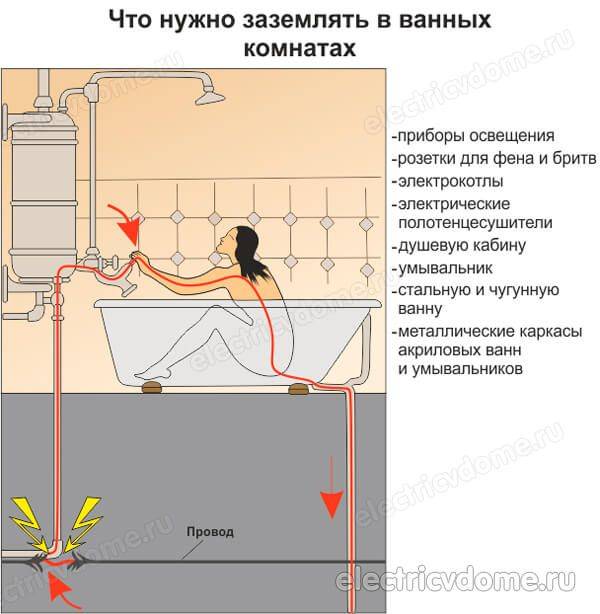

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Качественное заземление ванны в квартире с пластиковыми трубами: особенности

В случае, когда один сосед выполняет заземление на металлическую трубу, а второй свой участок трубы заменяет на пластик, при замыкании это очень опасно.

Необходимо помнить о том, что нельзя проводить заземление последовательно, каждый участок нужно подключать отдельно.


Заземление нельзя проводить последовательно, каждый участок необходимо подключать отдельно

Подытожить необходимо так:

  1. Современная сантехника имеет отверстие, через которое осуществляется заземление проводником. Если отверстия нет, его можно самостоятельно проделать в задней части прибора.
  2. Гидромассажные ванны последних моделей оснащаются специальным кабелем, который имеет 3 штыря. При подключении к сети, один из контуров автоматически выполняет функцию заземления.
  3. Трубы заземляются проводниками, присоединенными хомутами.
  4. Все современные электроприборы имеют зажим на корпусе для установки провода заземления.
  5. У стиральной машины заземление осуществляется с помощью системы выравнивания потенциалов.

Виды ванн и способы их заземления

Следует заметить, что методы заземления отличаются, здесь все зависит от материала ванны.  Если же вы полагаете, что ванна, выполненная из акрила – это диэлектрик, не нуждающийся в отводе тока, то вы заблуждаетесь. Ведь она обладает металлическим каркасом, а наполняемое ее вещество не является изолятором. К тому же вещество в ванне имеет связь с водой в трубопроводе и прочей сантехникой – получается своеобразный контур, по нему передвигается статическое напряжение, независящее от материала изготовления изделия. По этим причинам необходимо заземлять все виды ванн (чугун, акрил, сталь). Кстати, это правило также должно относиться и к душевой кабине.

Заземление ванны из чугуна

Касательно отвода тока от современной ванны, выполненной из чугуна, то в этом случае все элементарно. У такого изделия есть, сделанное на производстве ушко с дырой, его еще называют лепестком, куда устанавливаются болт с шайбами, гайкой, которыми присоединяется заземляющий провод к чугунной ванне. Гораздо труднее проводится заземление чугунной ванны прошлого образца. Ранее наличие лепестка не было предусмотрено, по этим причинам его надо изготовить самому. Также дополнительную сложность создает то, что подсоединять заземляющий трос к ножкам не совсем правильно, т.к. меж лапками и ванной не имеется необходимого взаимодействия.

Заземление чугунных ванн

Разрешить такую проблему можно так: рядом с ножками от корпуса изделия располагаются отростки, предназначенные для расклинивания лапок, в которых надо высверлить дыру в 10 мм. После нарезать в получившейся дыре с помощью метчика резьбу, а далее вкрутить винт с гайкой и шайбами, что обеспечит необходимый отвод электричества всего корпуса чугунного изделия. Как альтернатива допускается использовать крылья ванны, в которых аналогичным способом просверливается дыра в 5 мм. Однако, вам придется немного постараться, угадывая длину винта.

Заземление ванн и других потенциально небезопасных приборов и объектов

От каждого прибора должен отводиться отдельный проводник. Нельзя подсоединять к заземляющей шине щитка заземляемые устройства последовательно. В качестве заземляющего проводника должен браться медный сечением не меньше 2,5 мм2, если он будет механически защищен, и 4 мм2, когда такой защиты не будет. Также допускается использование алюминиевых и стальных проводников с сечением не меньше 16 мм2. Желательно использовать изолированный провод. Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

Правильное заземление ванной

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

Это необходимо, чтобы не получить «привет» от соседа в виде разряда током. Как это бывает, упоминалось в начале первой главы. Для этого можно использовать стальные хомуты с отверстиями. Все места подсоединения заземления надо покрыть битумной мастикой, чтобы не ржавели. Все проводники следует завести в коробку уравнивания потенциалов (КУП), установленную в малозаметном месте в ванной комнате. Это обычная коммутационная коробка из пластика с 1-ой общей шиной. А уже из нее тянем 1 изолированный провод того же сечения до заземляющей шины щитка.

Дополнительная система уравнивания потенциалов (ДСУП)

Данная система необходима для создания безопасных условий в местах, где это наиболее актуально. В таких местах обычно повышенная влажность и большая концентрация электрического напряжения. Например, это могут быть ванные или душевые комнаты.

ДСУП представляет собой коробку уравнения потенциалов (КУП) и находящиеся в ней проводники уравнения потенциалов. По периметру коробки есть отверстия, сквозь которые проходят заземляющие провода от металлических элементов ванной комнаты. По сути, это устройство собирает в себя все кабели в ванной комнате, а из него уже выходит один трехжильный провод, который уже и подсоединяется к электрощитку в подъезде.

Давайте разберемся, как установить дополнительную систему уравнивания потенциалов в ванной комнате.

Для начала нужно выбрать место для коробки УП, которую лучше установить там, где на нее не будет попадать вода или собираться конденсат. Далее соединяем шину РЕ щитка в подъезде с аналогичной шиной в КУП. Для этого понадобится заземляющий кабель с медным сечением в 6 мм2.

Теперь мы должны подвести и соединить в КУП все металлические элементы в ванной комнате. К ним относятся трубы отопления, холодного и горячего водопровода, а также ванна или душевая кабина.

Ко всем этим конструкциям должны быть подведены защитные проводники для уравнения потенциалов. С одного края они прикрепляются к конструкции. Для этого можно использовать металлические хомуты. Однако нужно хорошо их закрепить, иначе будет утечка электрического тока в этом месте и, по сути, этот элемент не будет заземлен в ванной комнате.

С другого края проводники подключаются к шине РЕ, которая располагается в коробке уравнивания потенциалов.

Дополнительно заземляются все розетки и крупные электроприборы в ванной комнате. Для этого можно установить еще одну КУП или провести их заземление изолированно, то есть напрямую к электрическому щитку в подъезде.
