Как работает холодильник: устройство и принцип работы основных типов холодильников

Содержание

Термостат холодильника

Обычно термостат построен на основе измерения давления. Понятно, что холодный воздух тяжелее, следовательно, можно определить достаточно ли давит мембрану. Доступ к чувствительному элементу ведется через трубку. Винтом подтягивается натяжение мембраны. В результате получаем такие небольшие «карманные часы», у которых вместо цепочки длинная трубка. Лишний отрез укладывается между стенками, заборное отверстие проводится в рабочую камеру.

Современные термостаты гораздо более примитивны. Унылая термопара, от величины ЭДС которой зависит, что предпримет электронная плата холодильника в следующий момент. Понятно, такая схема в отличие от предыдущей требует наличия питания, что несколько усложняет процесс регулировки. Зато ремонт превращается в настоящее развлечение: главное найти термопару с подходящими характеристиками, не требуется драть половину холодильника, чтобы тянуть трубку. Упрощает жизнь мастеров.

Закончили рассказ про то, как работает холодильник, упомянули аспекты устройства прибора.

Устройство роторных механизмов

Если быть точным, то такие устройства необходимо называть двухроторными, поскольку необходимое давление создается благодаря двум роторам со встречным вращением.

Как работает холодильник: устройство и принцип работы основных типов холодильников
Внешний вид двухшнекового (ротационного) компрессора

Внутри компрессора фреон, попадая в сжимающийся «карман» выталкивается в отверстие небольшого диаметра, чем создается необходимое давление. Несмотря на относительно небольшую скорость вращения роторов, создается необходимый коэффициент сжатия. Отличительные особенности: небольшая мощность, низкий уровень шума. Основные элементы конструкции механизма представлены ниже.

Как работает холодильник: устройство и принцип работы основных типов холодильников
Конструкция линейного роторного компрессора в виде схемы

Обозначения:

  1. Отводной патрубок.
  2. Отделитель масла.
  3. Герметичный кожух.
  4. Фиксируемый на кожухе статор.
  5. Обозначение внутреннего диаметра кожуха.
  6. Обозначение диаметра якоря.
  7. Якорь.
  8. Вал.
  9. Втулка.
  10. Лопасти.
  11. Подшипник на валу якоря.
  12. Крышка статора.
  13. Вводная трубка с клапаном.
  14. Камера-аккумулятор.

Принцип функционирования вихревых охладителей

В агрегатах такого вида присутствует компрессор, который сжимает воздух. Он впоследствии расширяется в смонтированных блоках вихревых охладителей. Объект понижает температуру по причине расширения сжатого воздуха. Вихревые устройства безопасные и долговечные, а также у них нет необходимости в электричестве и отсутствуют движущиеся компоненты. Кроме указанного, в вихревых установках отсутствуют опасные химические соединения во внутренней части конструкции.

Широкое распространение вихревых охладителей нет, присутствуют только тестовые модели. Это обусловлено повышенным расходом воздуха, высокой шумностью функционирования и достаточно низкой производительностью холода. Иногда вихревые охладители применяются на производствах, но нечасто.

Что из себя представляет компрессор и для чего он нужен в холодильнике

Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его перемещение по системе охлаждения.

Именно благодаря этому прибору происходит отвод тёплого воздуха из холодильных камер, и продукты в них охлаждаются до необходимой температуры либо замораживаются.

Существует всего три основных типа компрессоров, устанавливаемых на бытовые холодильники:

  • классический;
  • линейный;
  • инверторный.

Инверторный компрессор отличается от остальных двух тем, что работает непрерывно, поддерживая в камерах заданную температуру. Устройства такого типа устанавливаются на некоторые современные модели холодильных агрегатов, однако производство такой техники обходится гораздо дороже, что увеличивает и итоговый ценник на неё.

Сломался? Оставьте заявку на диагностику

Наши друзья из  remont-holodokk.ru отремонтируют ваш аппарат.

Оставьте заявку на диагностику и ремонт холодильника:

Кто изобрел холодильник

В древние времена скоропортящиеся продукты размещали в помещениях, наполненных снегом и колотым льдом. Прототип современного холодильника появился лишь в 1803 г в США. Томас Мур — это тот, кто придумал холодильник. В начале XVIII века Томас занимался поставками сливочного масла в Вашингтон и у него была необходимость сохранения свежести своего товара при длительных транспортировках. Устройство, изготовленное из тонких стальных пластин и помещенное в специальную бадью, засыпанную сверху льдом, было названо рефрижератором. Доподлинно неизвестно как выглядело его изобретение, нам удалось найти фотографии двух версий. Какая из них действительно была изобретена Муром — остаётся загадкой.

В 1850 г. врач Джон Гори (по другой версии его фамилия пишется с двумя «р» — Горри) продемонстрировал прибор с компрессором, способный охлаждаться самостоятельно и производить лёд, по сути это была морозильная камера. Сначала подобная техника использовалась лишь в промышленности. Первый домашний холодильник работающий от сети начал продаваться только в 1913 г., но именно Гори считается человеком, кто изобрел холодильник.

Почему холодильники так называются? В русском языке слово холодильник имеет один корень со словом «холод», также как и «кипятильник» — «кипятить», «грелка» — «греть» и «светильник» — «светить». В английском языке для описания этого предмета используют два слова: refrigerator и fridge

Назначение холодильника

Бытовые холодильники предназначены для охлаждения и хранения в охлажденном состоянии готовых блюд, полуфабрикатов и скоропортящихся продуктов. Техника с низкотемпературными отделениями также позволяет замораживать продукцию и изготавливать пищевой лед.

Принцип работы холодильных установок в автомобиле

  1. Компрессорный тип. Хладагент, движущийся в замкнутом контуре, нагревается с помощью электричества и закипает. При этом фреон, мгновенно испаряясь, в свою очередь охлаждает раствор и холодильник начинает охлаждать продукты. По своим техническим характеристикам компрессорный автохолодильник наиболее выгоден, несмотря на достаточно высокую цену. Он способен набирать саму низкую температуру среди всех автохолодильников и долго удерживать ее, используя при этом мало электроэнергии. Холодильный агрегат с компрессором не зависит от температуры окружающего воздуха и времени года.
  2. Термоэлектрический тип. Работает с помощью электричества, без хладагента. С помощью двух противоположно расположенных термоэлементов создается постоянное электрополе. При этом все накопленное тепло выводится наружу с помощью вентилятора.
  3. Абсорбционный (электрогазовый) тип. Этот холодильный агрегат работает по принципу разогрева аммиачно-водной жидкости, которая постоянно двигается по металлическому змеевику. Нагрев происходит с помощью газа или электричества, так как гаджет способен работать от разных источников. При нагревании аммиак испаряется и охлаждает стенки автохолодильника. Очень экономно потребляет и расходует энергию, способен на небольшом газовом баллоне работать несколько недель без перерыва.
Популярные статьи  Садовая скамейка своими руками: используем чертежи для изготовления

Разобравшись в принципе работы автомобильного холодильника, можно сделать для себя некоторые выводы.

  • Автохолодильники абсорбционного и термоэлектрического типа не могут долго удерживать низкую температуру внутри камеры. Они чувствительны к температуре окружающего воздуха — чем теплее воздух, тем выше температура внутри холодильника.
  • Автохолодильники компрессорного типа никак не зависят от температуры наружного воздуха и способны понижать температуру до минус 25°.

Устройство термостата холодильника

Терморегулятор предназначен для поддержания заданной температуры внутри системы. Устройство герметично впаяно с одного конца капиллярной трубки. Другим концом капиллярная трубка подсоединяется к испарителю.

Основным элементом устройства терморегулятора любого холодильника является термореле. Конструкция термореле состоит сильфона и силового рычага.

Устройство терморегулятора

Сильфоном называют гофрированную пружину, в кольцах которой находится фреон. В зависимости от температуры фреона, пружина сжимается или растягивается. При понижении температуры хладагента пружина сжимается.

Под воздействием сжатия рычаг замыкает контакты и подключает компрессор к работе. При повышении температуры происходит растягивание пружины. Силовой рычаг размыкает цепь и мотор выключается.

Кратко: принцип работы холодильника для чайников простыми словами

Холодильник не производит холод. Он работает в режиме теплового насоса. Принцип работы холодильника заключается в следующем: он перекачивает тепло из камеры в окружающую среду.

Для того чтобы выполнять такую задачу, в холодильнике присутствуют:

  • Компрессор (один или два);
  • Испаритель;
  • Конденсатор (наружный радиатор);
  • Хладагент, он же фреон.

Чтобы понять, как работает холодильник, вспомним курс физики. При испарении любая жидкость охлаждается. А при сжатии и конденсации нагревается. Для наглядности объясним вам как работает холодильник на примерах:

  1. Газообразный фреон с температурой +5 °С попадает в компрессор;
  2. Компрессор сжимает его так, чтобы он конденсировался в жидкость;
  3. При конденсации фреон нагревается до +40 градусов;
  4. После этого он под давлением попадает в конденсатор, где охлаждается до +25 °С;
  5. Фреон попадает в испаритель, где он расширяется и закипает, так как теперь не находится под давлением;
  6. Температура фреона падает до 0 градусов, он охлаждает камеру холодильника.
  7. В процессе отбора тепла у камеры, фреон нагревается до +5 °С;
  8. Цикл повторяется заново.

Все это возможно благодаря физическим свойствам хладагента. Температура кипения фреона гораздо ниже 0 градусов. поэтому он закипает и испаряется в испарителе. Все цифры мы привели для примера, чтобы вам было понятнее, как устроен холодильник. На деле цикл несколько сложнее.

Воздушный и водяной холодильники

В зависимости от используемого охладителя охлаждающие устройства делят на воздушные и водяные.

Воздушный холодильник может использоваться в химической промышленности при синтезе каучука, спирта, ректификации нефти в районах с ограниченными водными ресурсами или для снижения затрат по очистке, перекачиванию и умягчению воды. Такие аппараты просты в уходе, не требуют больших затрат на ремонт и поддержание в рабочем состоянии, а также имеют более долгий срок службы в сравнении с водными охладителями.

Если реакция конденсации происходит при температуре выше 150°С, то охлаждение водой приведет к растрескиванию стекла из-за резкого перепада температуры. В этом случае применяют воздушный холодильник. По конструкции бывает прямоточным или шариковым.

Водяной аппарат для охлаждения использует в качестве хладогена проточную воду. Он применяется не только при проведении лабораторных опытов, но и в промышленности или медицине, например, для получения дистиллированной воды. Они изготавливаются в любой из перечисленных выше конструкций.

Заключение

Химия в повседневном быту современного человека нашла широкое применение. Не только современные хозяйки используют реакцию взаимодействия соды и кислоты для придания пышности выпечке, но и лабораторное оборудование нашло свое применение. Например, химические холодильники используются теми, кто предпочитает домашний алкоголь магазинному.

Видео: Обзор обратного холодильника

Обзор обратного холодильника

Как работает холодильник: устройство и принцип работы основных типов холодильниковWatch this video on YouTube
Watch this video on YouTube

Хотите разбираться лучше других?

  • Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников — Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
  • Принцип работы газовых холодильников — История развития холодильного оборудования достаточно длительная и она отмечена разработкой разнообразных подвидов бытовых агрегатов. Среди существующих конструкций можно…
  • Принцип работы пускозащитного реле для бытового холодильника — Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
  • Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…
  • Принцип работы автомобильного холодильника — Выезд на пикник или просто за город практически всегда сопровождается сбором еды и напитков. Вот только летом охлажденная пища в авто быстро нагревается, а зимой — охлаждается….

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

  • Капельное.
  • Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Популярные статьи  Новейшая разработка: прозрачная пленка для окна, которая позволит отказаться от отопления и обогревателей

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Принцип работы двухкамерного холодильника с одним компрессором.

Принцип работы холодильника компрессорного типа

Понижение температуры воздуха внутри камер осуществляется за счет изменения агрегатного состояния используемого в системе хладагента, который непрерывно движется по замкнутому контуру.

В процессе циркуляции происходят:

  • охлаждение и сжижение поступающего в конденсатор фреона;
  • расширение холодильного агента;
  • испарение образовавшихся газов;
  • нагревание и сжатие хладагента.

Каждый из перечисленных процессов происходит на определенном этапе. Посредством компрессора осуществляется выкачивание паров, образовавшихся внутри испарителя. С помощью нагнетательной трубки они перемещаются в конденсатор, после чего охлаждаются и преобразуются в жидкость.

Очищенный фильтрационным элементом фреон направляется в капилляр, где до нужного уровня понижается его давление, прежде чем хладагент попадет в испаритель.

Дальнейший принцип работы холодильника заключается в преобразовании кипящего фреона в пар. При этом конструкция испарителя продумана таким образом, чтобы обеспечить полное испарение находящейся внутри жидкости. На стадии парообразования происходит поглощение тепловой энергии, в результате чего снижается температура внутри холодильной камеры. В свою очередь, холодильный агент снова перемещается в компрессор.

Данный повторяемый цикл может быть прерван терморегулятором, при срабатывании которого двигатель компрессора останавливается. По истечении определенного периода повышающаяся внутри камеры температура достигнет допустимого предела, после чего посредством терморегулятора мотор будет снова запущен.

В современных моделях двухкамерных холодильников устанавливается два испарителя, каждый из которых отвечает за охлаждение отдельной части конструкции. При этом хладагент начнет поступать в камеру холодильного отделения не раньше, чем температура внутри морозильника достигнет необходимого значения.

Инверторный компрессор: особенности работы и устройства

Двигатель обычного компрессора работает, периодически, то включаясь на полную мощность, то снова выключаясь, инверторный работает постоянно, но с разной интенсивностью.

В результате двигатель испытывает постоянные повышенные нагрузки, которые происходят при его запуске.

Использование в устройстве холодильника инверторной установки позволило устранить данный недостаток. Основным отличием такой системы является постоянная работа мотора, скорость вращения которого в определенный момент снижается. Таким образом, циркуляция хладагента не прекращается полностью, но значительно замедляется.

При этом уровень температуры внутри камеры поддерживается в пределах заданного значения. Подобный режим позволяет увеличить рабочий ресурс отдельных элементов оборудования, и, вместе с тем, экономить на потреблении электроэнергии. На остальные характеристики устройства данный параметр никак не влияет.

Отличие инверторных и неинверторных компрессоров наглядно показано в ролике:

Как работает холодильник

основывается на двух основных рабочих операциях, а именно:

  1. Тепловая энергия благодаря работе внутренних механизмов выводится в окружающее пространство.
  2. Холод концентрируется во внутренней части самого .

Чтобы тепло было отобрано, применяется хладагент, который более известен под названием фреон. Он представляет собой вещество, которое находится в газообразном состоянии. Его изготавливают на основе этана, фтора и хлора. Уникальность фреона в том, что у него есть возможность без ущерба для эксплуатационных качеств быстро переходить из газообразного состояния в жидкое, а потом с такой же скоростью вновь превращаться в газ. Этот процесс происходит благодаря изменению давления в резервуарах, где находится фреон.

Система охлаждения бытового холодильника функционирует по следующему принципу. Компрессор вводит фреон во внутренние части механизмов. В это время там начинает работать электромотор. Благодаря этому поршень начинает двигаться. Это приводит к тому, что газ сжимается.

Популярные статьи  Какой выбрать твердотопливный котел для отопления частного дома: ТОП-10 лучших котлов

Этот процесс можно условно разделить на 2 этапа. Во время первого поршень получает возвратное движение. Во время его смещения происходит открытие впускного клапана. Через открывшуюся прореху фреон начинает поступать в газовую камеру.

Во время второго – поршень начинает движение в противоположном направлении. При этом происходит сжатие газа. Фреон под давлением начинает воздействовать на пластины выходного клапана. Это приводит к тому, что в камере быстро начинает повышаться давление. Увеличение давление приводит к тому, что газ начинает нагреваться и в конечном итоге достигает температуры в 100 оС. Из-за этого выпускной клапан открывается, и газ начинает выходить наружу.

Фреон высокой температуры начинает поступать из камеры во внешний теплообменник, который больше известен под названием конденсатор. Во время перемещения газа происходит потеря тепла. Часть него выходит во внешнее пространство. Когда фреон достигает конечной точки конденсатора, его температура успевает снизиться до 55 оС.

В то время, когда длиться теплопередача, газ успевает сконцентрироваться. Это способствует тому, что фреон из газообразного состояния принимает форму жидкости. Она начинает поступать в фильтр-осушитель. В этой части благодаря специальному сорбенту происходит поглощение излишков влаги. Это способствует тому, что фреон вновь превращается в газ. После прохождения фильтрации фреон устремляется в капиллярную трубку, которая для него играет роль некой пробки или препятствия.

Во время вхождения вещества в трубку, начинает понижаться его давление. Это способствует тому, что хладагент принимает форму жидкости. Далее фреон начинает поступать в испаритель. Благодаря тому, что давление газа начинает уменьшаться, происходит испарение фреона. Здесь падает не только давление, но и температура самого газа. Когда фреон начинает поступать в испаритель, он уже имеет температуру в – 23оС.

По теплообменнику фреон поступает во внутреннюю часть холодильной камеры. Благодаря пониженной температуре газа, происходит своеобразное снятие тепла с внутренних поверхностей трубок испарителя. Отдача тепла способствует тому, что во внутреннем пространстве холодильной камеры начинает понижаться температура воздуха.

После завершения процесса, фреон начинает вновь поступать в компрессор, и цикл повторяется с самого начала.

Устройство инверторного компрессора холодильника

По сути, это не отдельный вид, а особенность работы. Как уже рассматривалось выше, мотор установки отключается при достижении пороговой температуры. Когда она поднимается выше установленного предела, производится подключение двигателя на полной мощности. Такой режим запуска приводит к снижению ресурса электромеханизма.

Возможность избавиться от такого недостатка появилась с внедрением инверторных установок. В таких системах двигатель постоянно находится во включенном состоянии, но при достижении нужной температуры снижается его скорость вращения. В результате хладагент продолжает циркулировать в системе, но значительно медленней. Этого вполне достаточно для поддержки температуры на заданном уровне.

При таком режиме работы продлевается срок службы и меньше потребляется электроэнергии. Что касается остальных характеристик, то они остаются неизменными.

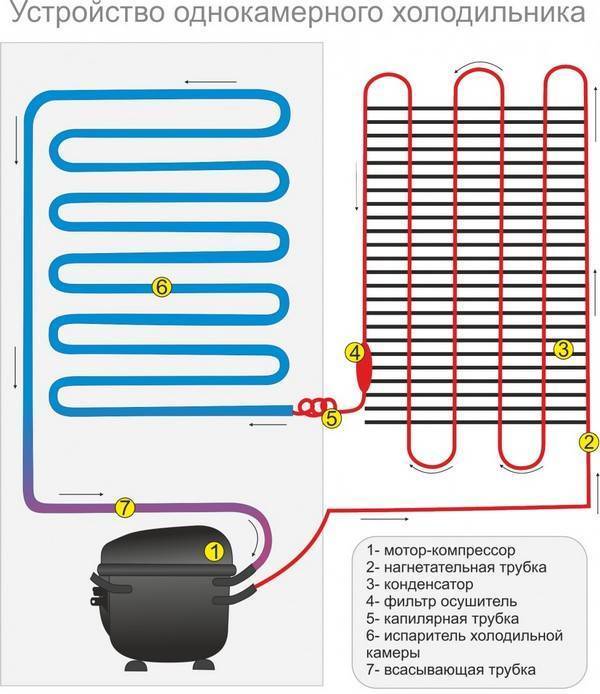

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

  1. Двигатель.
  2. Конденсатор.
  3. Испаритель.
  4. Капиллярная трубка.
  5. Осушительный фильтр.
  6. Докипатель.

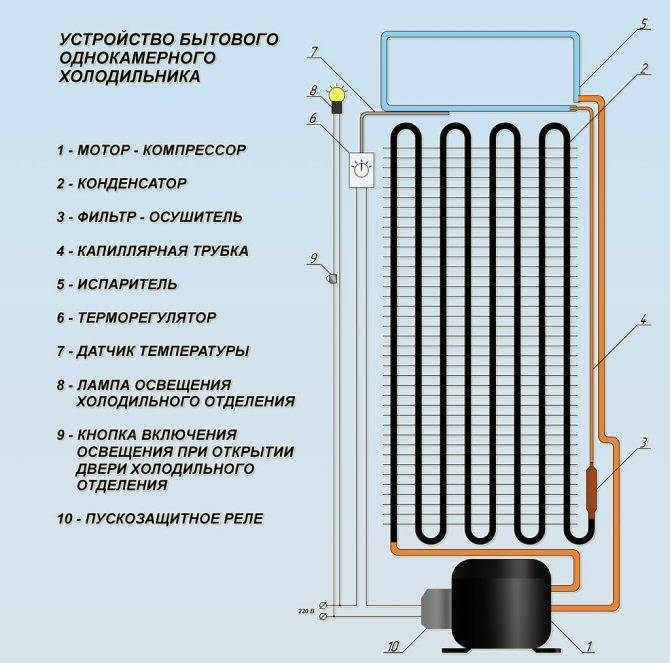

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

  • электромотор;
  • компрессор.

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

Устройство компрессора

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.

Фильтр-осушитель

Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.

Докипатель

Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.

Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.
