Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Содержание

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

  1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
  2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
  3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
  4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
  5. Когда схема соединения была запомнена, провода отсоединяют.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

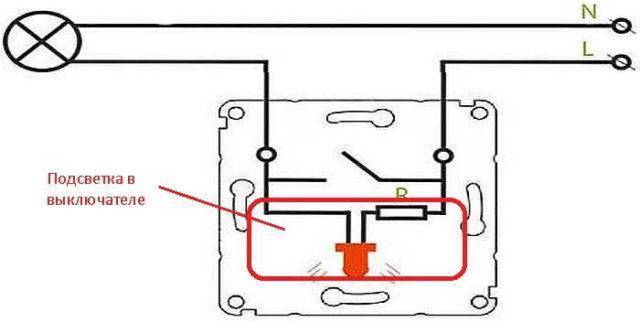

Схема выключателя с подсветкой

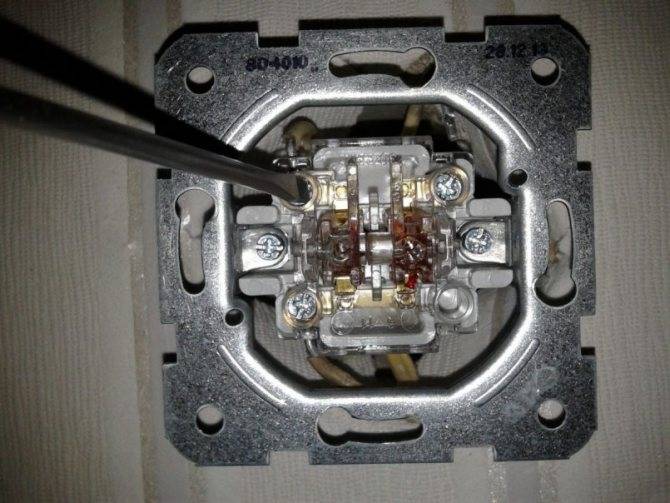

Переделанная схема Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов

Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя

  • Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

  • Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей

  • Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

«Страшилки» и мифы о выключателе с подсветкой

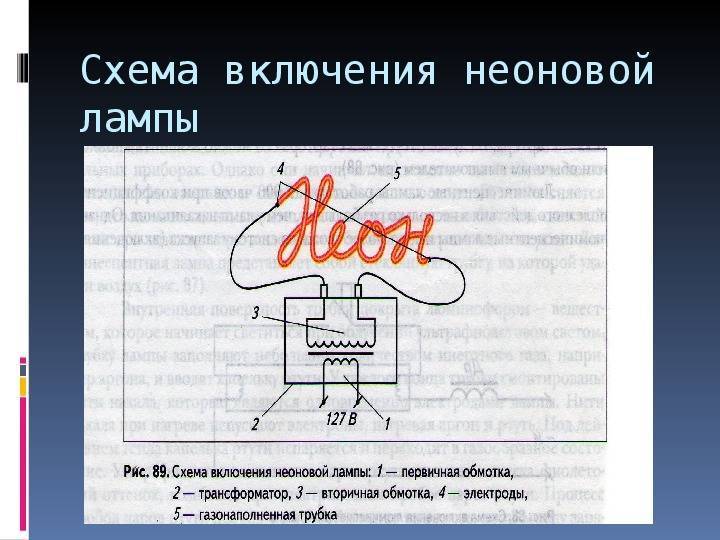

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

  1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
  2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Популярные статьи  Вентиляция в подоконник: способы и подробная инструкция по обустройству подоконной вентиляции

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

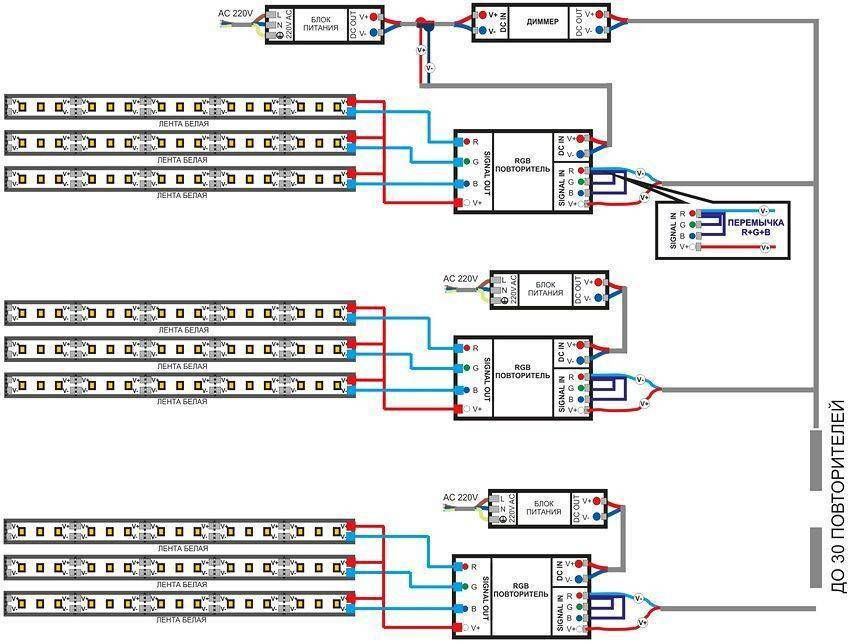

Схема подключения белой светодиодной ленты с диммером и усилителем

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

  • Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
  • Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
  • Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
  • Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

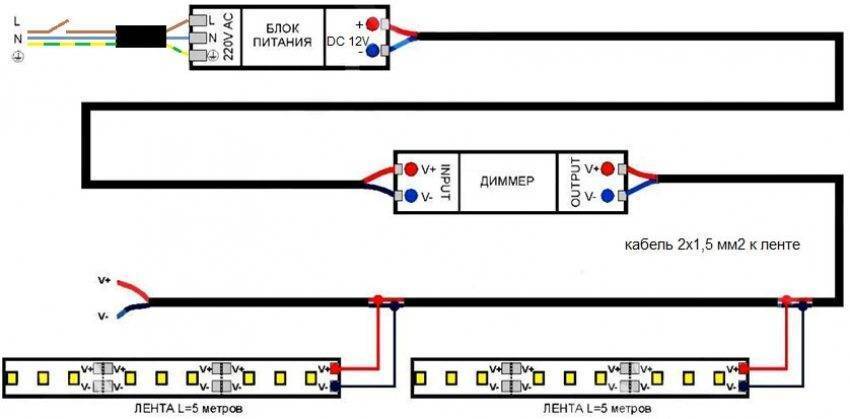

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Схема подключения светодиодной ленты на 220В

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

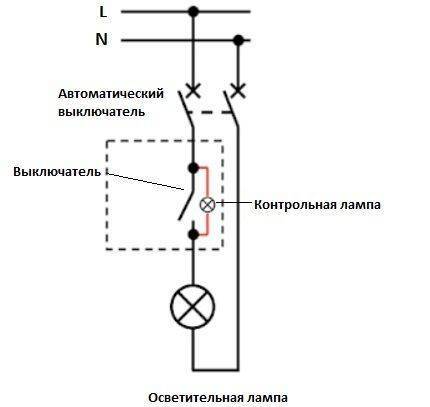

Выключатель с индикатором включения

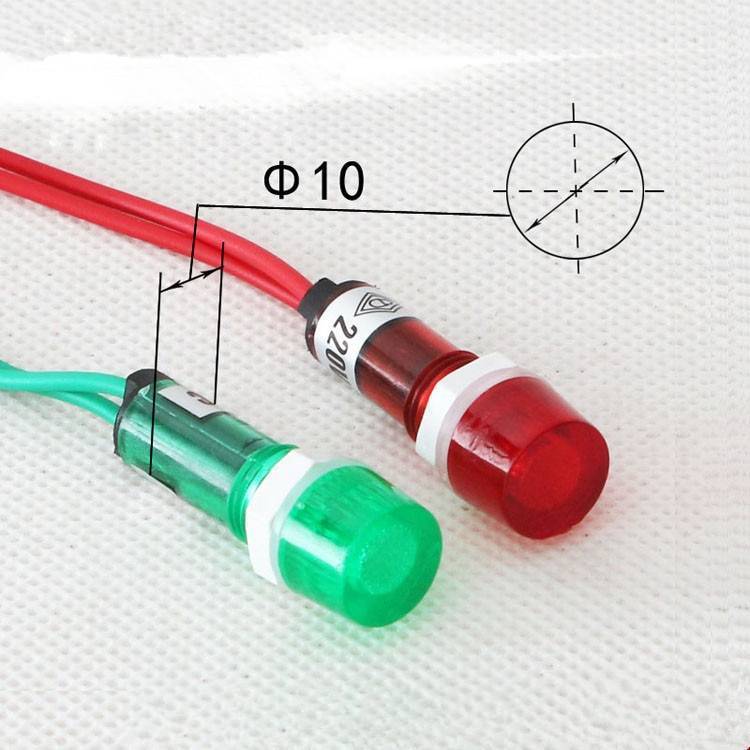

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкойИндикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Методы определения полярности светодиода:

1) Метод визуального различия выводов светодиода

Новый светодиод имеет два вывода (ножки), один из них немного длиннее другого. Длинный вывод (ножка) – это анод, его нужно подключать к плюсу источника питания. Короткий вывод (ножка) – это катод, который подсоединяют к минусу.

Если светодиод был уже в эксплуатации, то он имеет укороченные выводы одной длины. В таком случае можно определить плюс/минус путём рассмотрения кристалла в пластиковой линзе. Анод (плюс) выполнен меньшим размером контакта по сравнению с катодом. Катод (минус) выполнен в виде флажка, на котором расположен кристалл.

2) Метод определения полярности с помощью источника питания

Также для быстрого тестирования можно воспользоваться источником тока с напряжением от 1,5 до 6 вольт (батарейка) и пригодится резистор сопротивлением 300–470 Ом любой мощности. Резистор необходимо припаять к одной из ножек. Затем нужно коснутся светодиодом контактов источника питания, при правильном подключении светодиод будет светиться. Отсюда будет известно, где находится анодом (плюс), а где катодом (минус).

3) Метод определения полярности с помощью мультиметра

Мультиметр – тестер, с помощью него можно диагностировать электронные компоненты, выявлять короткое замыкание, измерять электрические параметры и т.п. Проверка мультиметром светодиода позволяет легко определить полярность (анод, катод) и его целостность. Устанавливаем переключатель мультиметра в положение «прозвонка, проверка диода». Приложив красный щуп к аноду, а чёрный к катоду, светодиод начнет светится.

Подготовка к установке и обязательные меры безопасности

Если не знать элементарной техники безопасности, приступать к работе с электроприборами нельзя. Это может привести к поломке прибора или поражению током.

  • Работа проводится при отключённом электричестве.
  • Нельзя перегружать электросеть.
  • Проверить провода на соответствие маркировок.
  • Если участок сети поврежден, заменить.
  • Руки должны быть сухие.
  • Для определения ноля и фазы в однофазной сети использовать отвёртку – индикатор.
  • Мультиметр используется для анализа трехфазной сети.

Куда подсоединить провода?

  1. Для начала разбирают выключатель.
  2. Находят клеммы для присоединения проводов. Они выглядят, как медные прощадки с винтами.
  3. Освобождают провод от изоляции.
  4. Просовывают его под контактную пластину и затягивают винт.
Популярные статьи  Газгольдер для дачи: мини варианты для обустройства дачных участков

Схема включения светодиода в выключатель в квартире

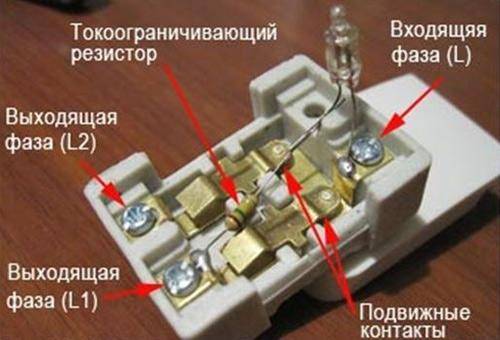

Схема и внешний вид выключателя

Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Как и почему это работает?

Вспомним школьный курс физики:

  • Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
  • Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.

Схема включения светодиода в выключатель в квартире

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Схема и внешний вид выключателя

Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Как и почему это работает?

Вспомним школьный курс физики:

  • Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
  • Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.

Устройство

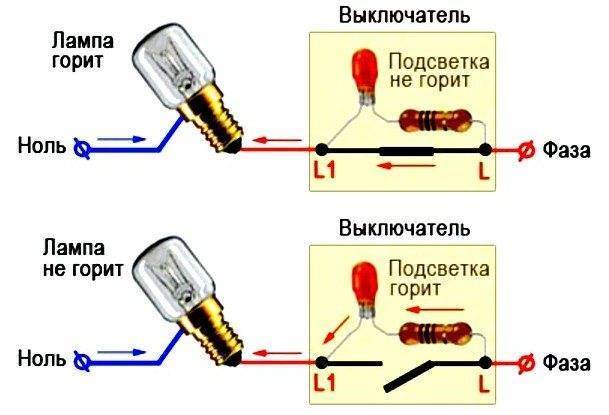

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

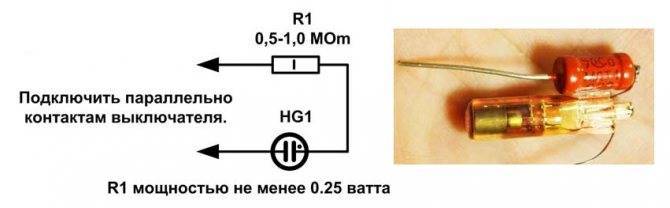

Принцип работы подсветки в выключателе

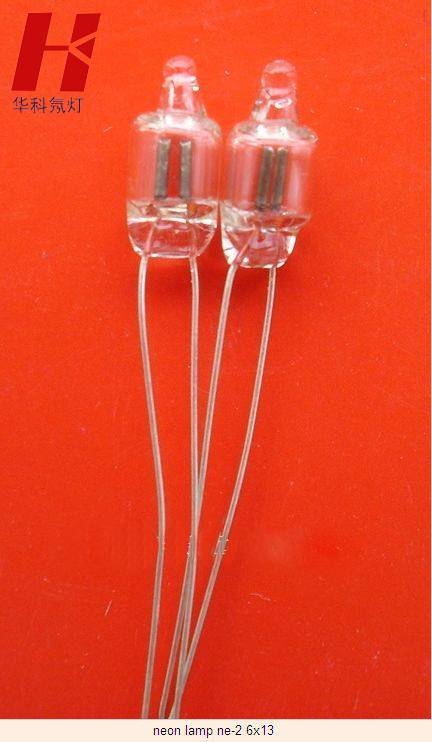

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

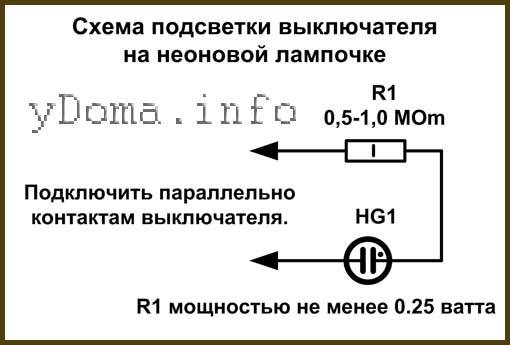

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

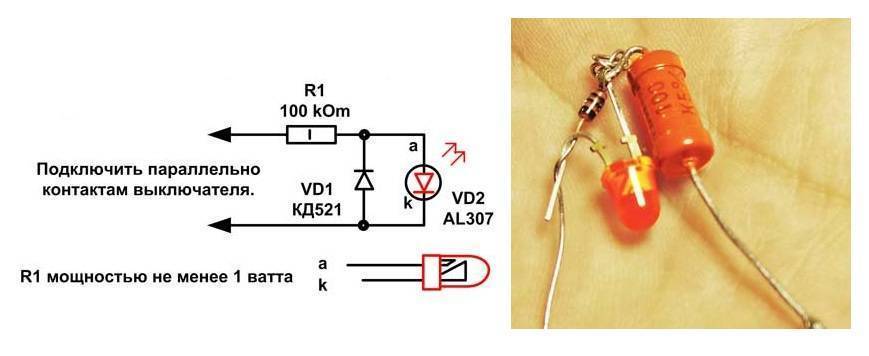

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

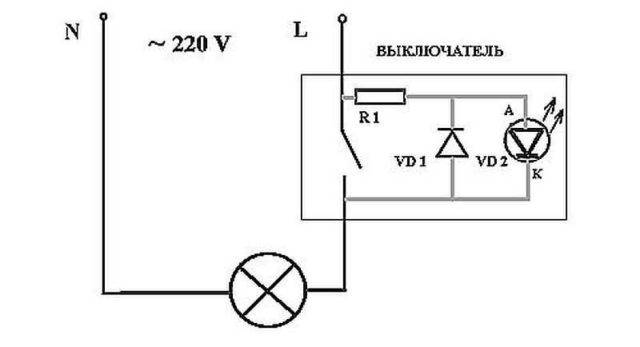

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

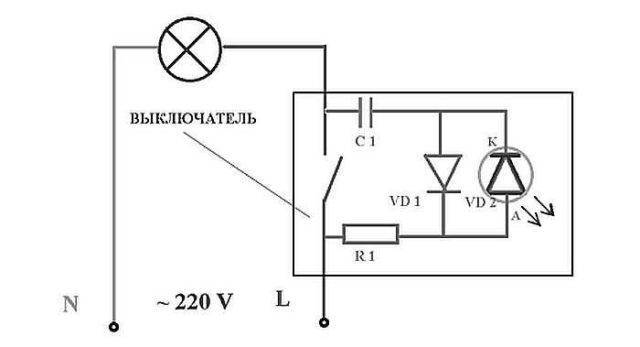

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как подключить прибор с подсветкой: пошаговая инструкция

Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод. Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.

Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.

Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки

А вот как выглядит сама инструкция.

  1. Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
  2. Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.

  3. Руками вытаскивают лицевую пластиковую панельку для облицовки.

  4. После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
  5. Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.

  6. Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.

  7. На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
  8. Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.

Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.

Популярные статьи  Возвращаемся на балкон: как получить дополнительную комнату во время карантина

Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.

Встречаются ещё приборы с дистанционным управлением. У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.

Подключение выключателя с подсветкой

Независимо от формы и количества клавиш управления светом монтаж и подключение выключателя производится по одному принципу. Проще всего его можно объяснить на примере одноклавишного устройства.

Установка одинарного выключателя

Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:

  1. Снимаем клавиши, поддевая их отвёрткой с плоским жалом.

  2. Аккуратно удаляем декоративную рамку.
  3. Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.

  4. Ослабляем крепления проводов и отсоединяем их.

В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.

Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:

  1. Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
  2. Закрутить болты крепления к подрозетнику.
  3. Установить рамку и клавиши.
  4. Включить рубильник и проверить работоспособность устройства во всех режимах.

Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.

Видео: как подключить одноклавишный выключатель с подсветкой

https://youtube.com/watch?v=zhGl2YIt3IQ

Монтаж и подключение выключателей с несколькими клавишами

В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.

Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей

Важно подключить их в правильном порядке

Видео: как подключить трёхклавишный выключатель с розеткой

Подключение проходного выключателя с подсветкой

Проходным называется выключатель, который состоит из двух частей. Первая устанавливается в начале какого-либо пути, например, перед лестницей на второй этаж. Вторая часть при этом монтируется в конце, т. е. при входе на этаж. Таким образом, освещение лестницы можно включить внизу, а выключить уже после подъёма.

Для установки проходного выключателя понадобится проложить кабель из трёх жил к обоим выключателям. Схема подключения выключателей обычно приводится на их упаковке. Монтаж каждого устройства полностью аналогичен описанному выше.

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Для подключения проходного выключателя к каждому из устройств нужно протянуть по три жилы и подключить их по схеме, которая имеется в комплекте

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка Номинал Примечание Аналоги
Конденсаторы
c8 0.33 мкФ, 400 В
с7 0.1 мкФ, 630 В
с6 100 мкФ, 6.3 В Электролитический
с4 0.1 мкФ
С1, 5, 9, 10 100 пФ
Диоды, стабилитроны
D1
D2 диод
D3 6.2 В стабилитрон
Резисторы
R1 330 Ом
R2, 7 1.2 МОм
R3 1 МОм
R4 3 МОм
R5 430 Ом, 1 Вт
R6 1.5 МОм
U1 AT90S2313 ATtiny2313
Q1 BT138-800 семистор BTB12-800, Q8015R5
X1 4 МГц Кварцевый резонатор
F1 3.5 A предохранитель

Как подключить выключатель с подсветкой

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой
Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

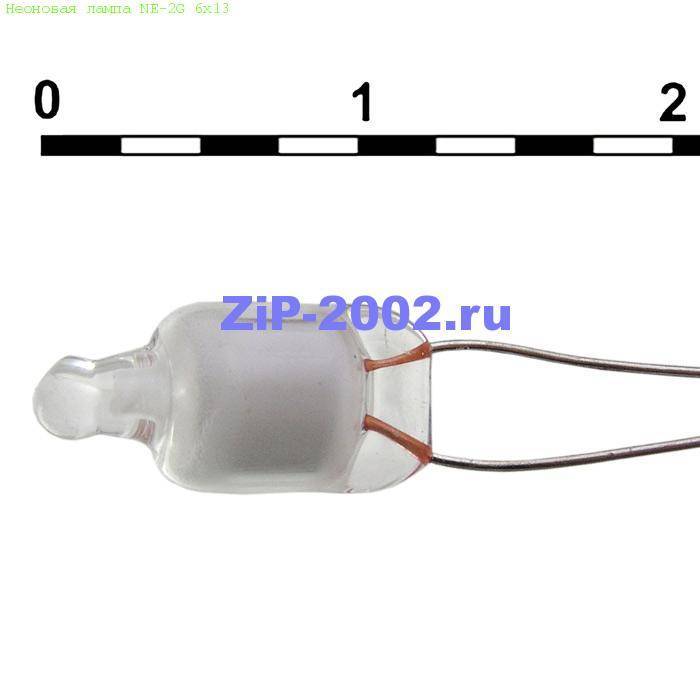

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой
Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
