Как выбрать и правильно подключить трехклавишный выключатель

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

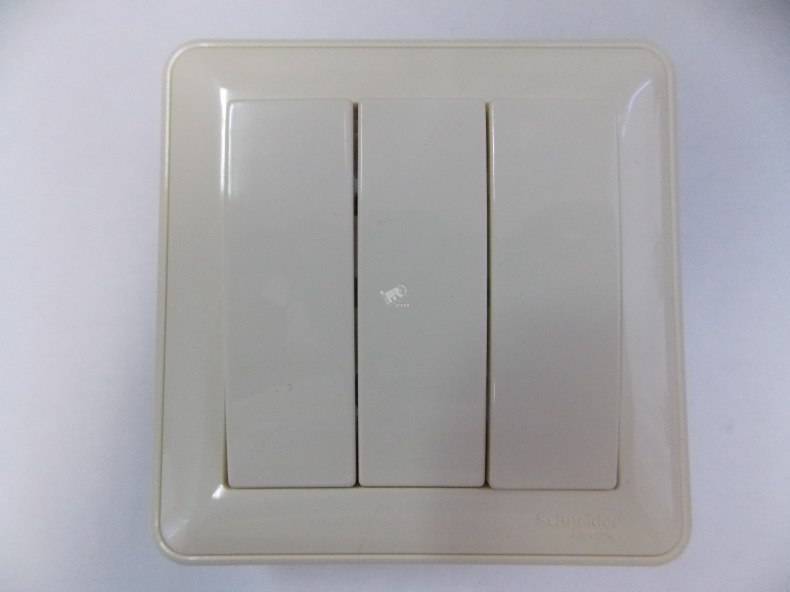

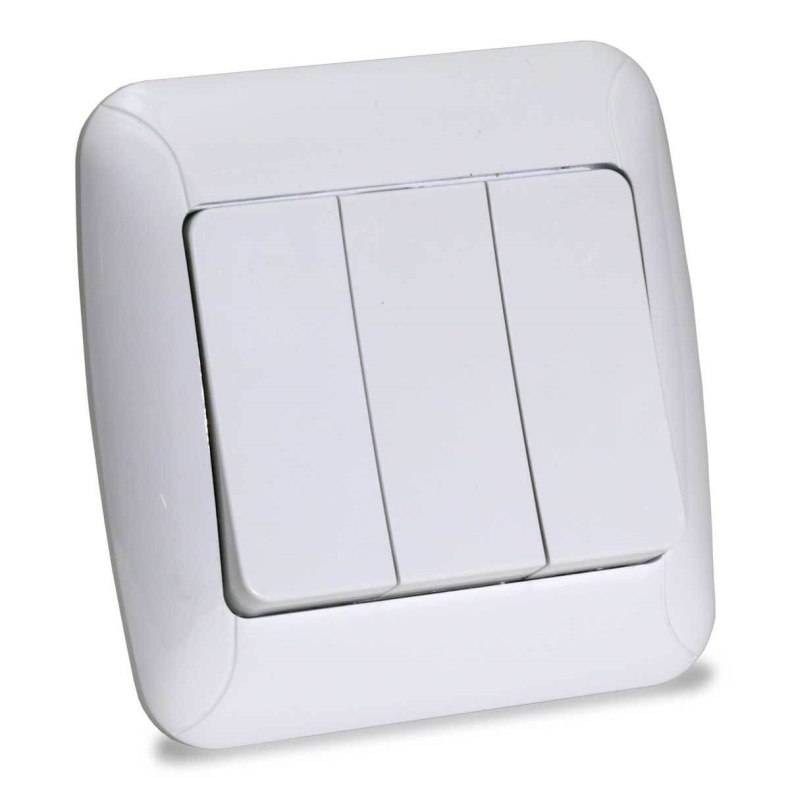

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

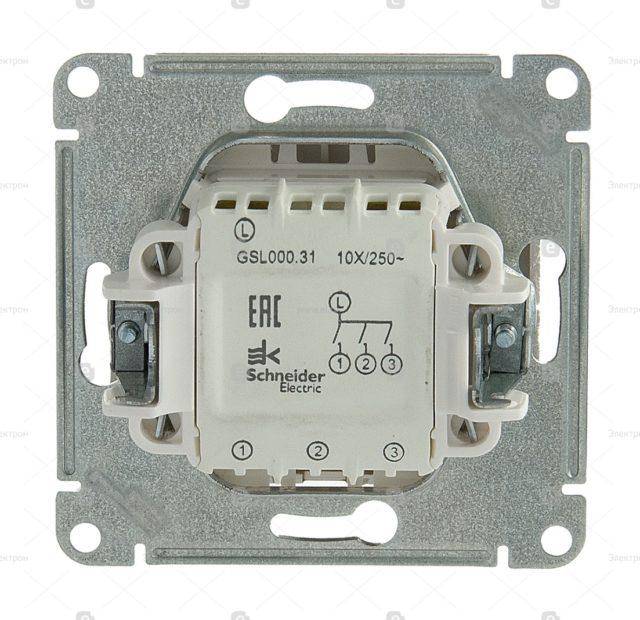

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов

Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Подключение трехклавишного выключателя. Как подключить тройной выключатель.

Критерии выбора

Таблица степеней защиты

Основными критериями правильного выбора тройного прибора являются:

• срабатывание переключающего механизма не должно сопровождаться заеданиями или заклиниваниями;
• нужное изделие подбирается при условии отсутствия на его корпусе явно различимых дефектов;
• для установки прибора в ванной комнате потребуется исполнение выключателя с высоким показателем защищенности от влаги.

Образцы во влагозащищенном исполнении оснащаются дополнительной резиновой или пластиковой оболочкой, предохраняющей внутренние пространства от попадания воды. Для облегчения последующего монтажа рекомендуется выбирать переключатель, у которого механизм коммутации имеет клеммы винтового или зажимного типа.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

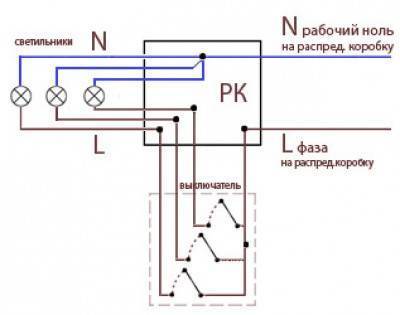

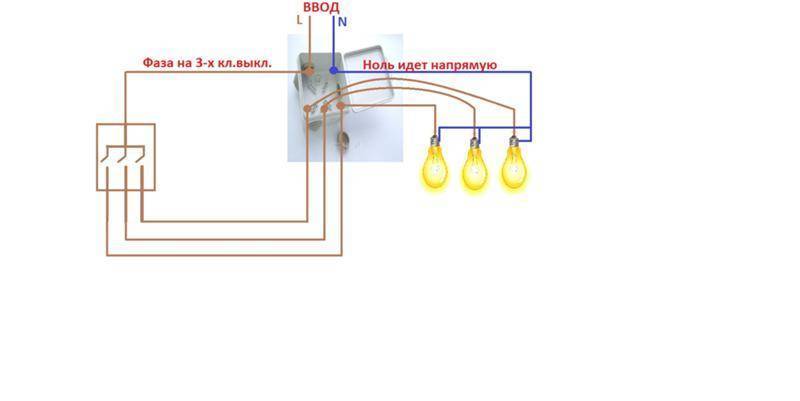

Разберем монтажную схему подключения выключателя

Фаза L заходит в распределительную коробку и в точке 1 соединяется с проводом кабеля, уходящим на выключатель. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

С трех верхних выходных контактов выключателя фазные провода L1, L2, L3 этим же кабелем уходят в распределительную коробку, где в точках 2, 3, 4 соединяются с проводами кабеля, уходящим на потолок. На потолке фазные провода L1, L2, L3 подключаются к коричневым выводам ламп HL1, HL2, HL3.

Ноль N заходит в распределительную коробку и в точке 5 соединяется с проводом кабеля, уходящим на потолок. На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод.

Это интересно: Ответвление для подключения розетки — как правильно соединить

Комбинированные тройные приборы

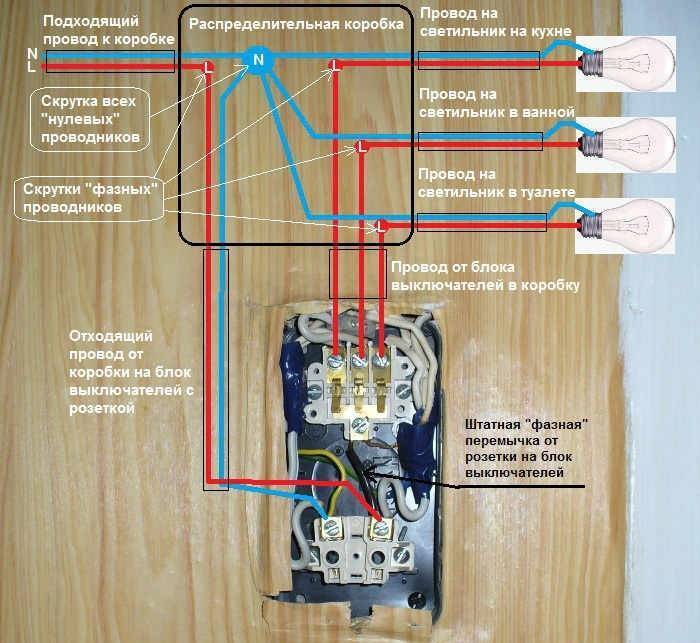

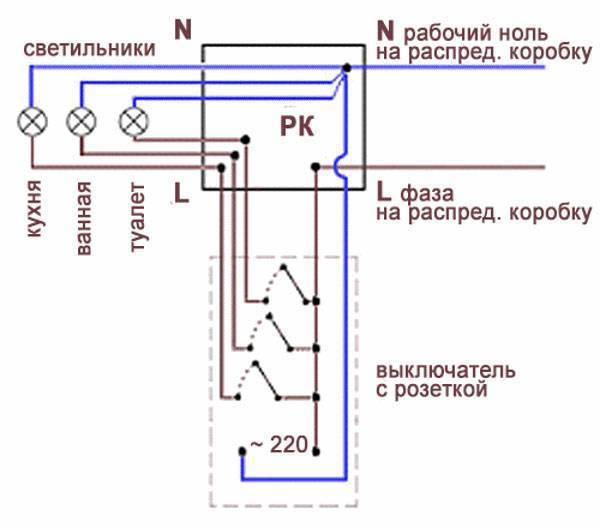

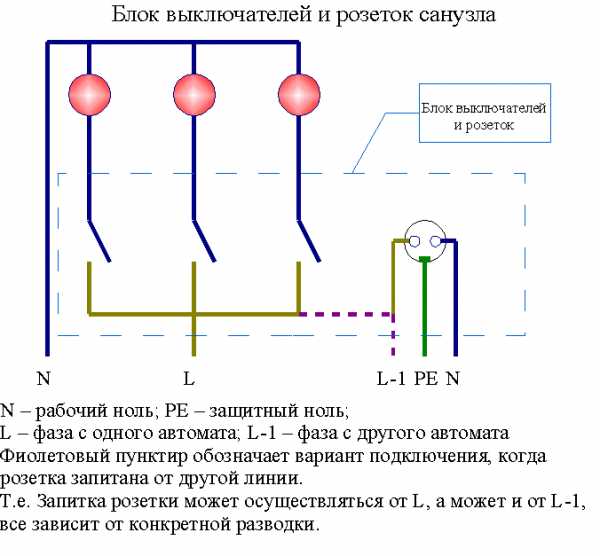

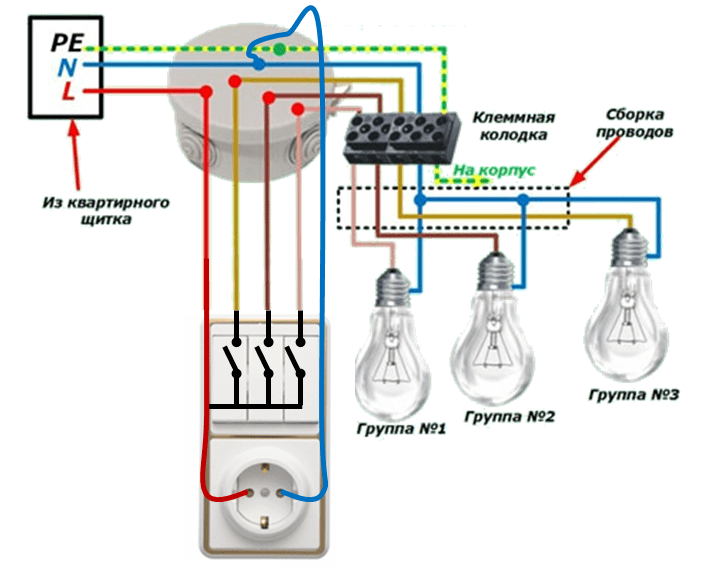

Выключатель с встроенной розеткой Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.

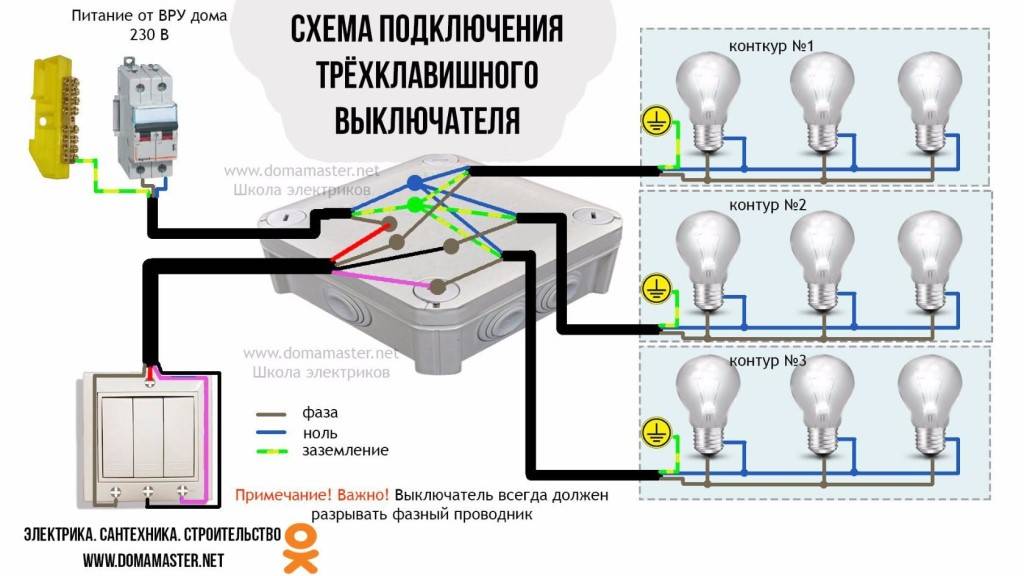

Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу  на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
2. Вскрытие имеющихся каналов и пробивка новых.
3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.

Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.

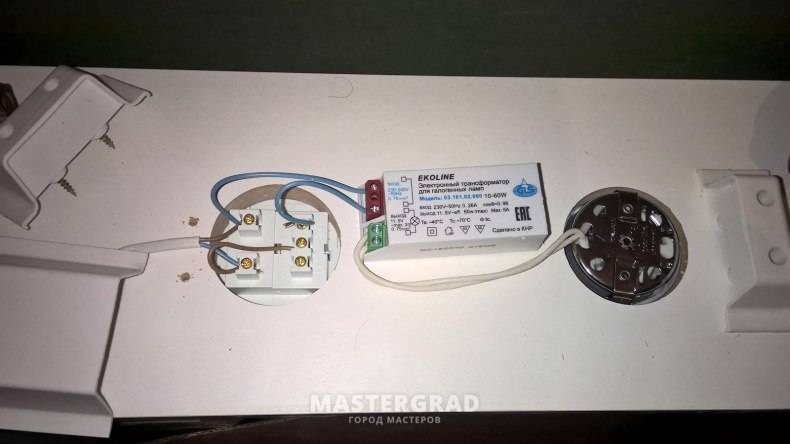

2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Производители

Многие выбирают тройные выключатели, исходя из эстетических соображений. Если комната оформлена под старину, здесь подходят модели Fede. Немецкие изделия Gira имеют изысканный дизайн и пользуются большим спросом. Хорошо подстраиваются под интерьер модели Legrand, горизонтального или вертикального исполнения. Большой выбор выключателей предоставляет компания ABB. Выпускаются изделия со светодиодной подсветкой, добавляющей к эстетике функциональность.

Комбинированные выключатели изготавливает отечественный . Блок из прочного пластика служит для вертикальной установки в ниши на стенах. Выпускаются следующие модели тройных выключателей с розеткой:

• БЭЛЛА БКВР-039 – с розеткой без контакта заземления (рис. а ниже);
• БЭЛЛА БКВР-212 – с индикаторной подсветкой красного цвета (рис. б);
• БЭЛЛА БКВР-036 – с евророзеткой, снабженной защитными шторками (рис. в).

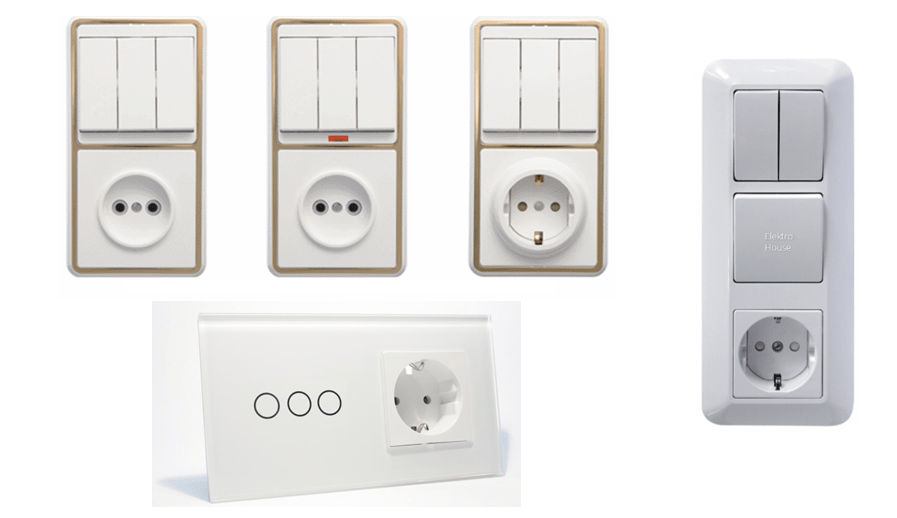

Трехклавишные выключатели с розеткой

Выключатели имеют следующие характеристики: напряжение 220 В, номинальный ток нагрузки 10 А. Модели с номинальным током 16 А и с заземляющим контактом выпускает НПО «Электротехника» (модели БЗВРзк-С «REONE», БЗВРзкш-С «REONE»).

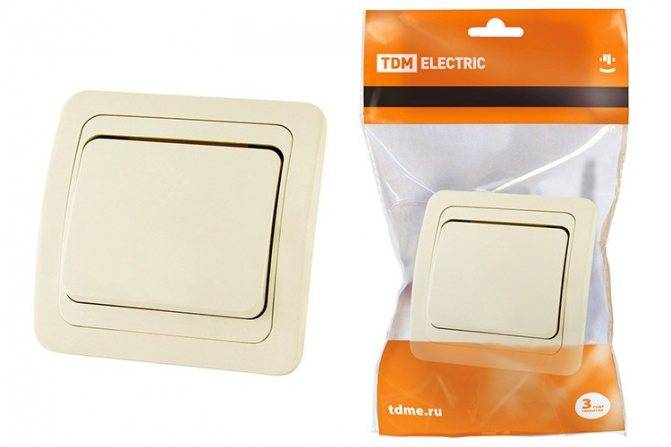

Типы одноклавишных устройств и их отличия

Наверняка вы видели, что в домах преобладают современные типы регуляторов света, выполненные в разном дизайне, цвете и с другими особенностями. Выключатели принято делить по типу монтажа, степени защищённости, количеству контактов для подключения. По типу монтажа одноклавишные выключатели бывают:

• накладные (подходят для монтажа к наружной проводке);
• для скрытой проводки (подходит для кабелей, которые прячутся в стену);
• встраиваемые (устанавливают на провода светильников, бра);
• проходные (управление светом происходит из разных мест).

По защищённости принято разделить выключатели с одной кнопкой на устройства для:

• влажных помещений;
• наружного монтажа (на улице);
• закрытых комнат.

По количеству контактов бывают:

• проходные;
• однополюсные;
• двухполюсные.

От типа выключателя меняется и его схема коммутации Одноклавишные выключатели получают наибольшее распространение, так как отличаются простым монтажом и лёгкостью обслуживания. С подключением приспособления справится даже новичок, при условии соблюдения инструкций и знания принципа работы выключателей.ПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Во время коммутации контактов выключателя и проводки в помещении работайте в перчатках с электроизоляцией и обязательно обесточивайте электрическую сеть.

Электронная схема

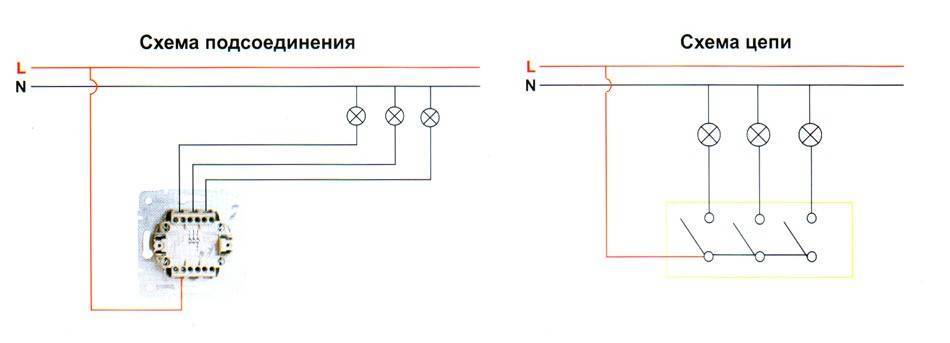

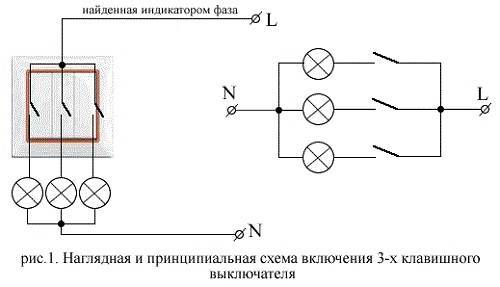

Рассмотрим схему подключения трехклавишного выключателя (рис.1).

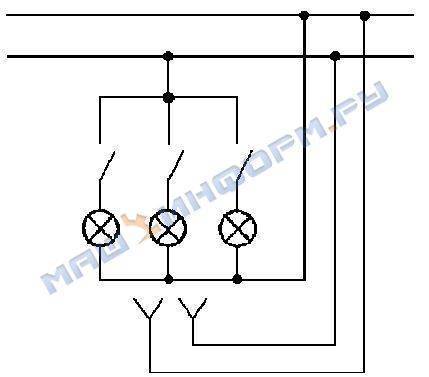

Рис.1 Схема подключения выключателя

В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

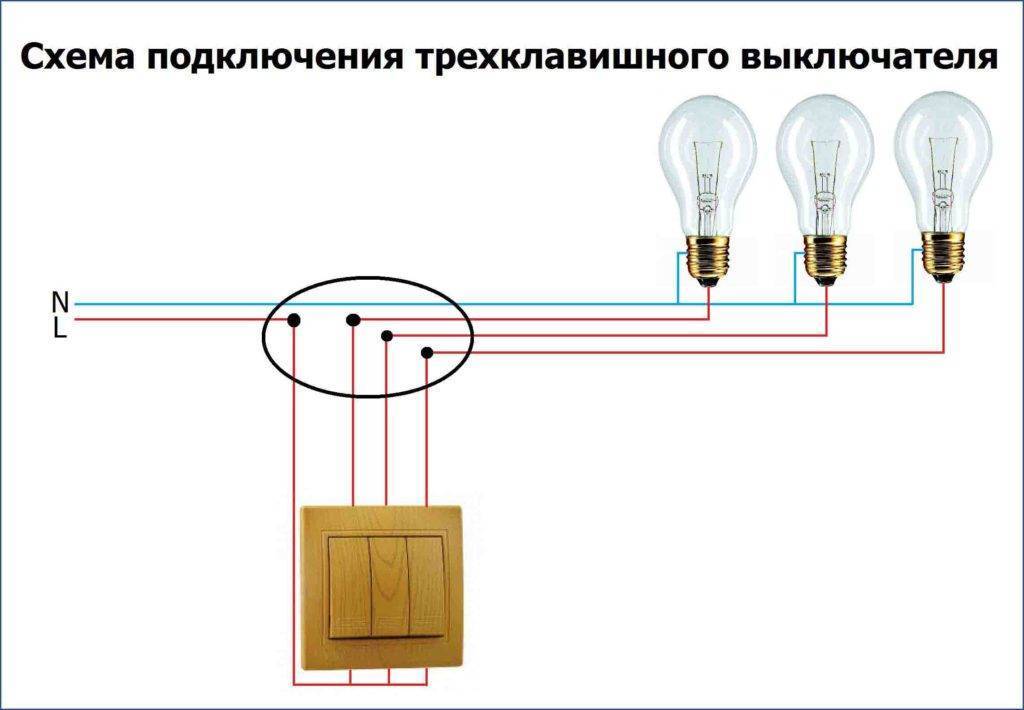

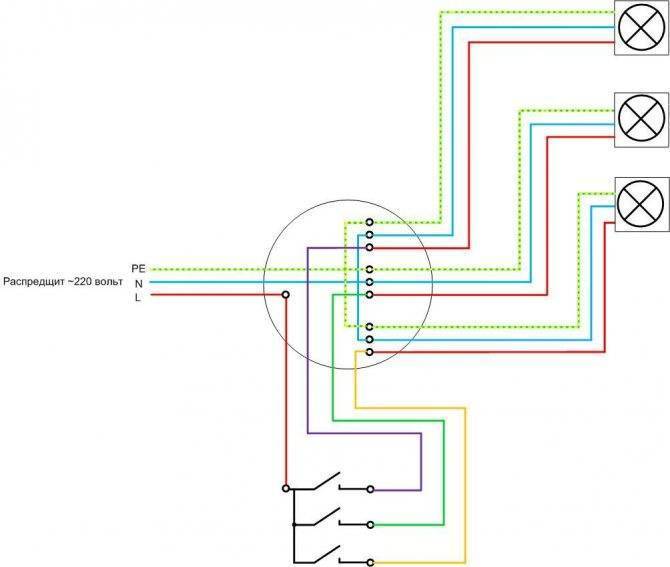

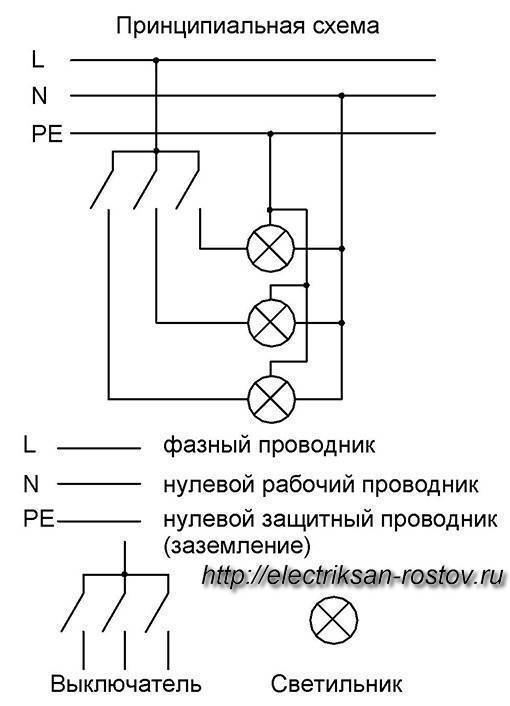

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

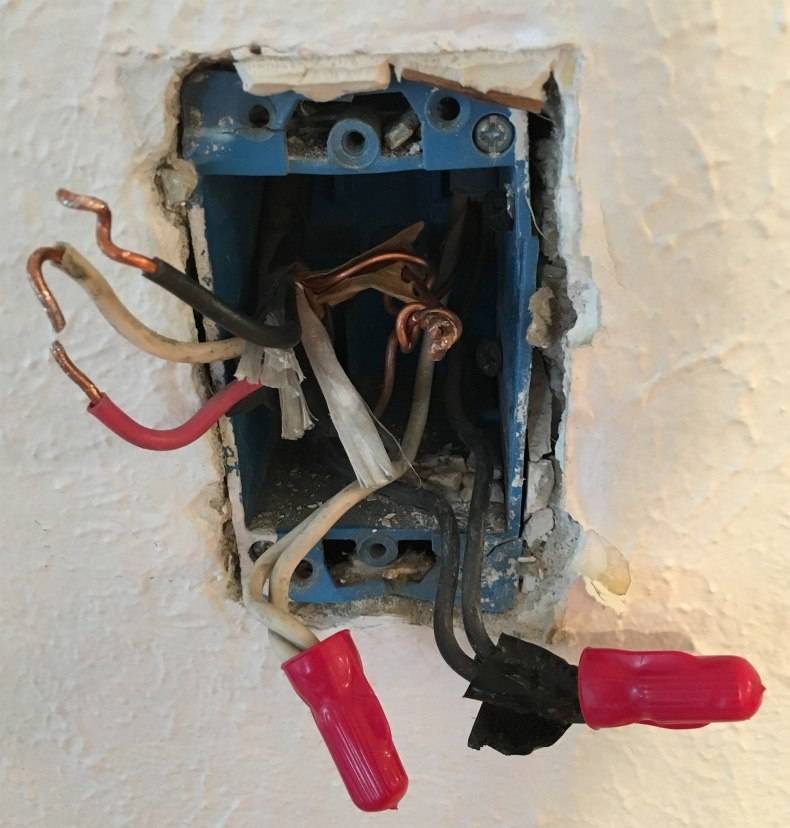

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

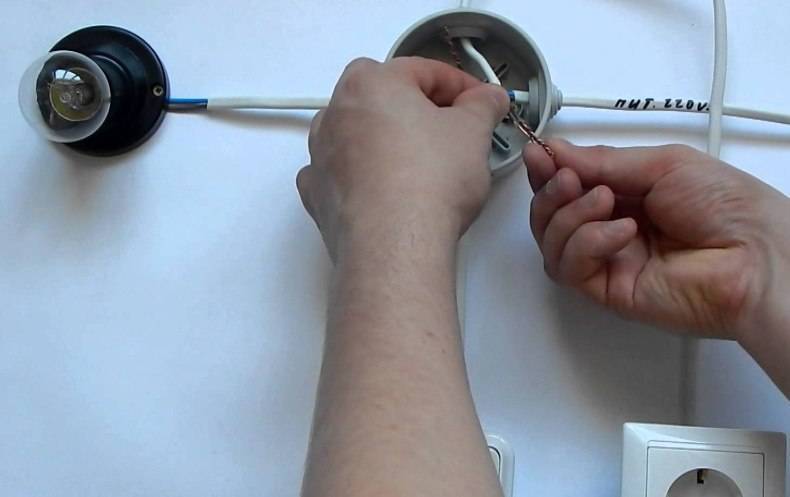

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

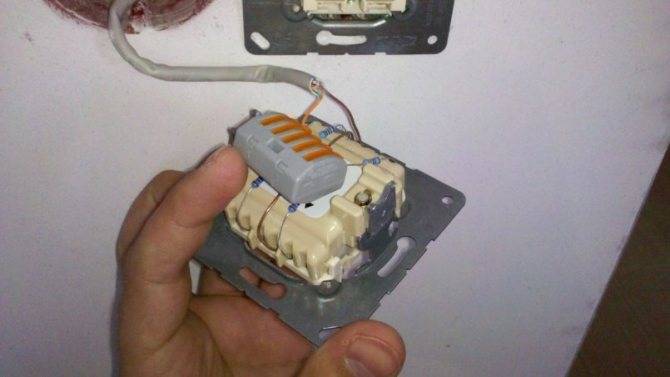

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

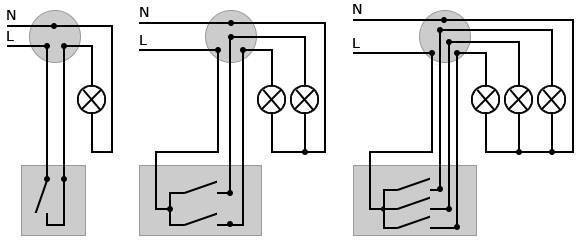

Схемы подключения выключателей

При проектировании освещения необходимо знать про основные схемы подключения выключателей. Схема подключения выключателя напрямую зависит от тех задач, которые стоят перед определенным выключателем, т.е. управление тем или иным светильником или группой светильников.

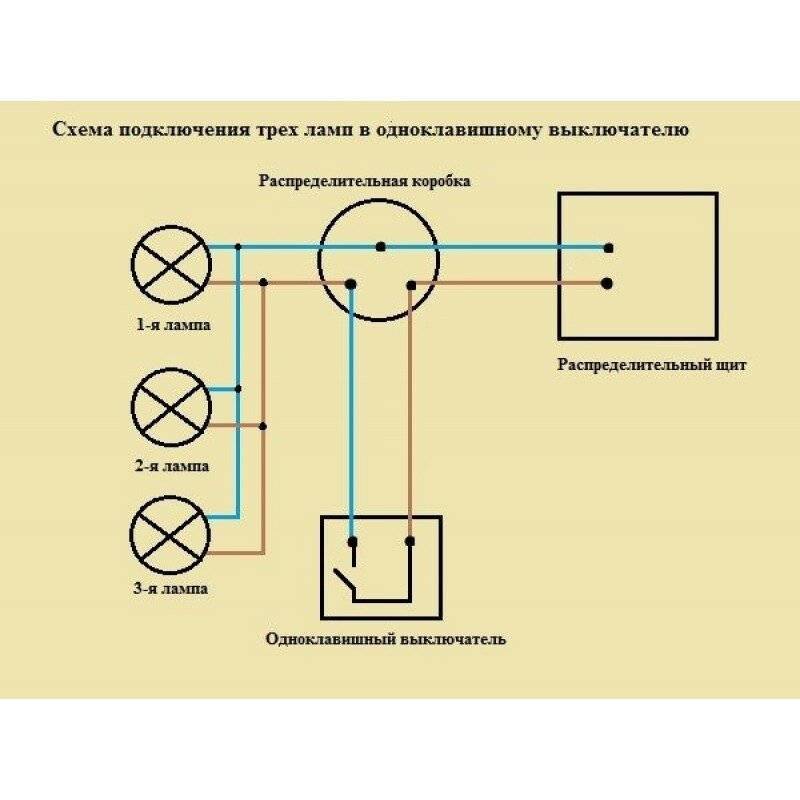

1 Схема подключения одноклавишного выключателя:

Схема подключения двухклавишного выключателя

Самый простой одиночный светильник подключают именно по такой схеме. Контакт выключателя коммутирует фазу. Большинство светильников в наших домах и офисах подключены таким образом.

Выключатель освещения всегда должен разрывать фазный проводник!

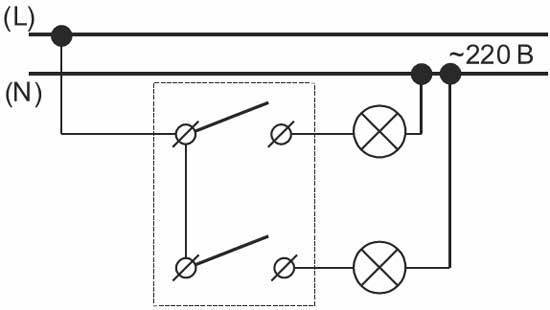

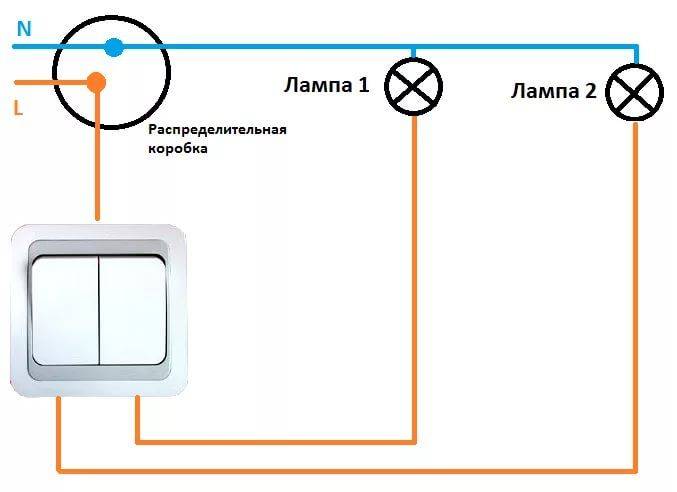

2 Схема подключения двухклавишного выключателя:

Схема подключения двухклавишного выключателя

Данная схема применяется для включения (отключения) светильников в больших помещениях или одиночных многоламповых светильников. Все светильники или лампы делятся на две группы. Каждая клавиша служит для управления отдельной группы.

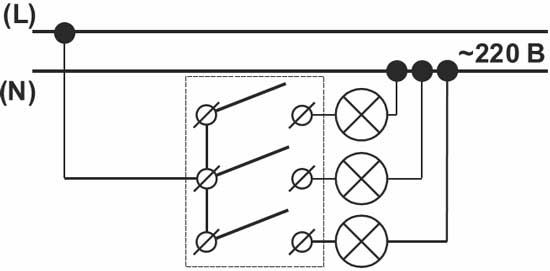

3 Схема подключения трехклавишного выключателя:

Схема подключения трехклавишного выключателя

Применение данной схемы аналогично двухклавишному выключателю. Все светильники делят на три группы.

4 Схема подключения выключателей на два направления:

Схема подключения выключателей на два направления

В длинных помещениях с двумя выходами, т.е. в проходных помещениях целесообразно устанавливать проходные выключатели – выключатели для управления из двух мест. Данные выключатели имеют особую контактную группу и одну клавишу. Недавно такие выключатели применял в коридоре при реконструкции частного дома.

5 Схема подключения двухклавишных выключателей на два направления со схемами (6+6):

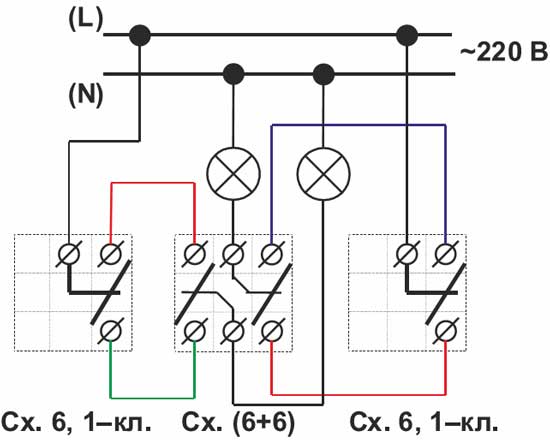

Схема подключения двухклавишных выключателей на два направления со схемами (6+6)

По всей видимости такую схему нужно применять для длинных коридоров. В начале и в конце помещения возле выходов устанавливают обычные проходные одноклавишные выключатели со схемой 6, а посередине коридора – двухклавишный выключатель со схемой (6+6). Схема работает так: зашел в помещение – включил свет только первой половины светильников, дошел до середины – одной клавишей включил вторую половину светильников, первую половину светильников выключил второй клавишей выключателя, дошел до конца коридора – выключил вторую часть светильников.

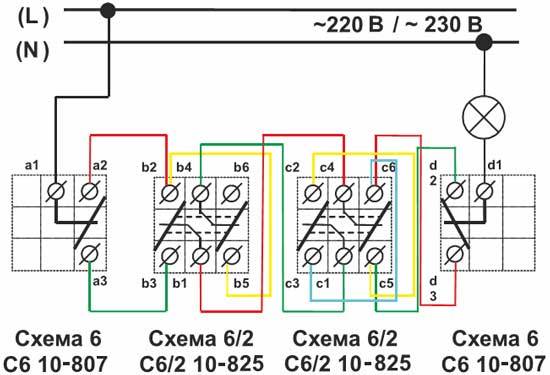

6 Схема подключения выключателей на два направления со схемами 6 и 6/2:

Схема подключения выключателей на два направления со схемами 6 и 6/2

Отличие от предыдущей схемы в том, что в центре используется одноклавишный выключатель со схемой 6/2. Здесь при нажатии на этот выключатель одни светильники отключаются, а вторые включаются.

7 Схема управления светильником или группой светильников из четырех мест с помощью выключателей со схемами 6 и 6/2:

Схема управления светильником или группой светильников из четырех мест с помощью выключателей со схемами 6 и 6/2

Данную схему я применяю в разветвленных коридорах с тремя или четырьмя выходами. По кроям установлены выключатели со схемой 6, а в центре – со схемой 6/2.

Стоит отметить, что на данных схемах не изображен защитный заземляющий проводник – PE, который должен быть в обязательном порядке, хотя в бытовых люстрах, зачастую, его некуда подключать. Ну и про распределительные (клеммные) коробки нужно помнить.

Вывод: самые распространенные схемы выключателей:

• одноклавишный выключатель;
• двухклавишный выключатель;
• трехклавишный выключатель;
• проходной одноклавишный выключатель со схемой 6;
• проходной одноклавишный выключатель со схемой 6/2.
• проходной двухклавишный выключатель со схемой (6-6);

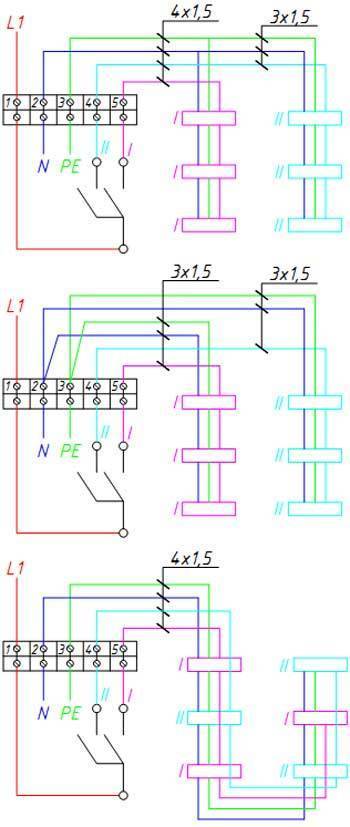

3 варианта управления освещением (6 светильников) при помощи двухклавишного выключателя:

Схема управления освещение при помощи двухклавишного выключателя

Советую почитать:

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

Применение промежуточного реле в качестве контактора

Немного о тонкостях проектирования операционных в медицинских учреждениях

Оптимальная схема квартирного электрощита

Установка трехклавишного выключателя своими руками

Основные этапы монтажа и подключения трехклавишного выключателя:

• Обесточьте электросеть на щитке.
• Разберите выключатель. Отсоедините корпус от цокольной части, и ослабьте фиксаторы клемм. Существуют модели с клеммами-защелками, их ослаблять не нужно, здесь провод фиксируется прижимным механизмом. Ослабьте винты распорок, чтобы установить прибор в подрозетник.
• Подключите провода. Здесь необходимо действовать внимательно. Фаза подключается к общей клемме, откуда разводится на 3 осветительных прибора или 3 группы ламп в люстре. Зачищать провод от изоляции нужно не более чем на 1 см. В случае с многожильными проводами используйте специальные гильзы или предварительно залудите концы.
• Подключите провода в распределительной коробке. Сделать это можно с помощью специальных клеммников или спаяв провода.
• Проверьте правильность подключения. Перед сборкой выключателя проверьте, правильно ли работают клавиши. Для этого временно включите электропитание на щитке.
• Соберите выключатель и распределительную коробку. В подрозетнике выключатель фиксируется комплектными крепежными винтами. После монтажа внутренней части установите на выключатель защитно-декоративный кожух.
• Включите питание на щитке.

Важно проследить, чтобы выключатель размыкал именно фазный, а не нулевой провод. В противном случае возникает риск поражения электрическим током, поскольку на осветительном приборе будет постоянно присутствовать напряжение

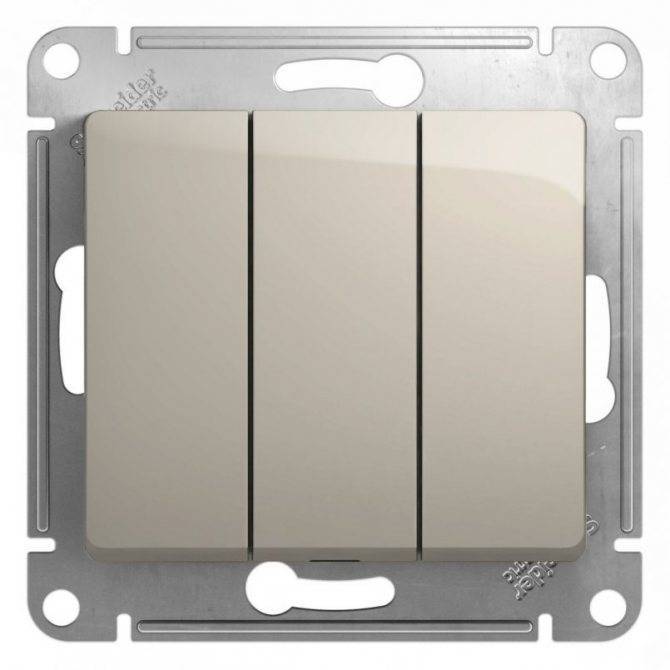

Выбор трехклавишного выключателя

При выборе трехконтурного выключателя его стоит внимательно осмотреть. Следует изучить физические характеристики и удостовериться в присутствии схемы подключения. Качественный трехклавишник обладает нижеприведенными характеристиками:

1. На корпусе отсутствуют царапины, вмятины и повреждения.
2. Клавиши срабатывают легко и не заедают.
3. Включение 1 клавиши сопровождается щелчком.
4. Сердцевина и ее зажимы функционируют исправно.

Для комнат с высоким уровнем влажности нужно приобрести устройство, имеющее специальную защиту. Сердцевины с винтовыми и зажимными клеммами обладают дополнительными плюсами. Это упростит установку и продлит срок службы переключателя.

Не рекомендуется покупать устройство с любыми дефектами. От этого напрямую зависит не только бесперебойное освещение, но и безопасность.

Подготовительные работы

Для установки трехклавишного выключателя следует подготовить посадочное место. В случае со скрытой проводкой следует выполнить отверстие для подрозетника посредством коронки. В подрозетник будет устанавливаться сам выключатель.

К месту установки следует подвести провод от распределительной коробки, подготовив штробу в стене. Если проводка наружная, провод можно подвести с помощью кабель-канала, и использовать накладной выключатель.

Декоративные и функциональные лицевые детали

Конструкция корпуса также содержит крепежные элементы и ряд лицевых деталей. Это рамочная окантовка из пластмассы и три клавишных вставки.

• Рамка необходима для прикрытия краев стенового углубления, в которое монтируется выключатель.
• Она также эффективно ограждает обои от пота и грязи, в той или иной мере присутствующих на руках.
• Чем шире будет установленная рамка, тем чище окажется стена вокруг выключателя через 1-2 года эксплуатации.
• Данные детали без больших усилий отсоединяются, после чего так же быстро фиксируются на распорных креплениях.

Оригинальный промышленный дизайн

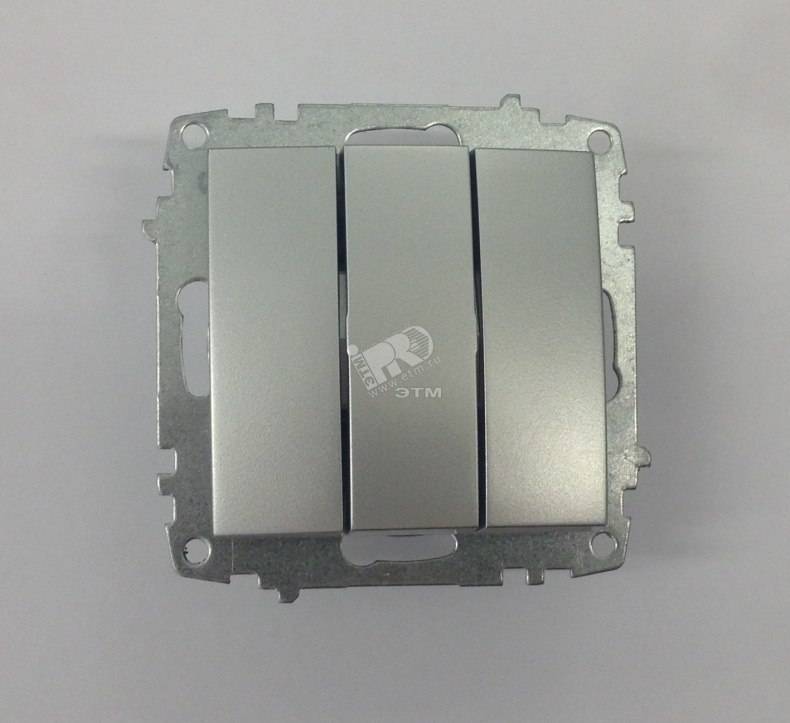

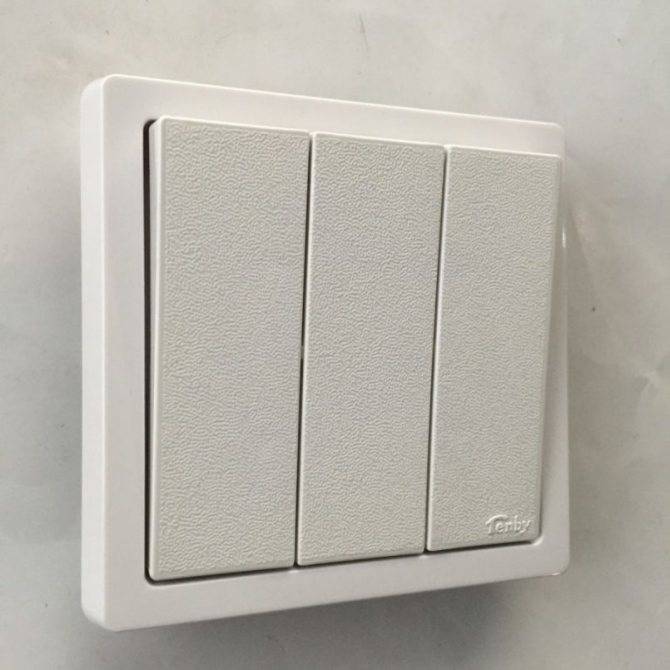

Трехконтурный выключатель света по целому ряду причин лучше аналогов с меньшим числом клавиш. Во-первых, такое устройство выглядит намного орининальней, чем радует глаз и привносит в интерьер изюминку, остро дефицитную в эпоху повсеместных минимализма и прагматизма.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания — не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Контроль освещения с одного пульта

При укладке квартирной или офисной проводки к месту монтажа такого выключателя не возникнет никаких технических или инженерных затруднений. Для установки коробки достаточно любого обыкновенного стенового углубления. Что касается иных аналогичных приспособлений, то для них необходимо проделывать сразу несколько углублений в стене.

Чаще всего трехкнопочные прерыватели цепи устанавливают в зданиях, имеющих нетипичную планировку. Такие устройства также используют для освещения длинных коридорных пролетов, управления верхним и боковым светом сразу нескольких комнат из одной и той же точки.

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

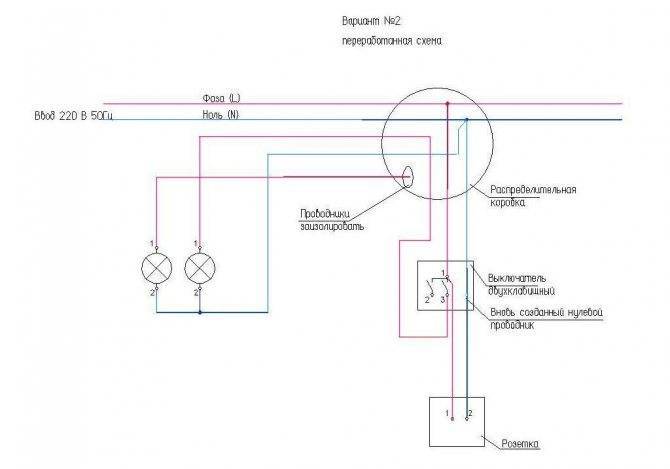

Как подключить трехклавишный выключатель с розеткой

Когда тройной выключатель в прихожей становится этаким пультом управления, откуда можно включить свет сразу в трех очень важных для жизни помещениях — ванной, туалете и самой прихожей, — сразу напрашивается возможность его модернизировать. Обычно в коридоре устанавливают розетку для разных житейских нужд — пылесоса, например. Это же, как правило, центр квартиры, и отсюда можно дотянуться пылесосом на длинном проводе ко всем отдаленным ее уголкам.

На такой случай производители уже придумали и выпускают тройной выключатель с розеткой. Добавление не очень усложняет схему, однако есть нюанс.

На розетку поданы фаза (красный провод) и ноль (синий) из коробки распределения.

Теперь в нашем шлейфе проводов больше, их стало пять. И если раньше, без розетки, в выключатель шла только фаза без нулевого провода, была меньше вероятность короткого замыкания. Имея же случай тройного выключателя с розеткой, пришлось теперь подать сюда и нулевой провод. А это резко усилило риск неправильного подключения и получения в результате короткого замыкания, что не бывает хорошо.
