Принцип работы
Внешний вид с наружной стороны у устройств такой же, как у привычных выключателей. Могут иметь одну, две или большее число клавиш. Единственное различие – на них может наноситься знак из пары вертикальных треугольников.
Основное отличие – организация контактной группы. Если посмотреть на внутреннюю сторону, можно отметить большее число нижних клемм. Если у простой модели имеется по одному входу и выходу для подсоединения проводов, то у проходной есть дополнительный выход. У обычного устройства цепь может находиться лишь в двух состояниях – замкнутом и разомкнутом. Проходная модель производит переключение с одного контакта на другой.
Смонтировать систему освещения с такими устройствами несложно, но в распредкоробке появится большое число проводов. Из неудобств можно отметить отсутствие четкой позиции для определения состояния (включен или нет). Поэтому, прежде чем заменять лампочки или выполнять другие манипуляции, для безопасности стоит выключить питающий автомат.
Такой выключатель можно применять и как обычный. Для своего прямого назначения устройства монтируют в количестве нескольких штук на один светильник. При одиночной установке выключатель будет работать стандартно, просто прерывая цепочку и выключая свет. Такое использование практикуется редко – проходная модель стоит дороже, и при эксплуатации ее как обычной теряется смысл переплачивать.
Устройство и задачи проходного выключателя
Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.
Проходные и традиционные двухклавишные выключатели служат для управления:
- двумя независимыми светильниками/люстарами;
- двумя группами ламп на одном осветительном приборе.
Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.
Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.
При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.
Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения
В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.
Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.
Чем отличаются от одноклавишных включателей?
Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.
Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок
В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.
Конструкционные особенности изделия
Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.
Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:
- входных — 2;
- выходных — 4.
Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.
Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.
Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.
То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.
На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении
Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.
Известные производители проходных переключателей
Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.
Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.
Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.
Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.
У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.
Износ контактов
Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:
- Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
- Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
- Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.
Что такое проходной выключатель. Принцип действия
Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.
Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.
Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

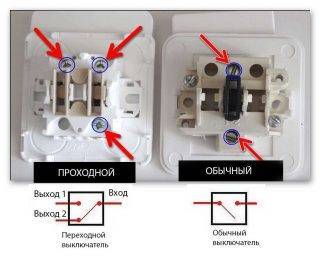

В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.
Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.
Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.
Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.
Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее – переключатель), и выключить свет можно именно им.
В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

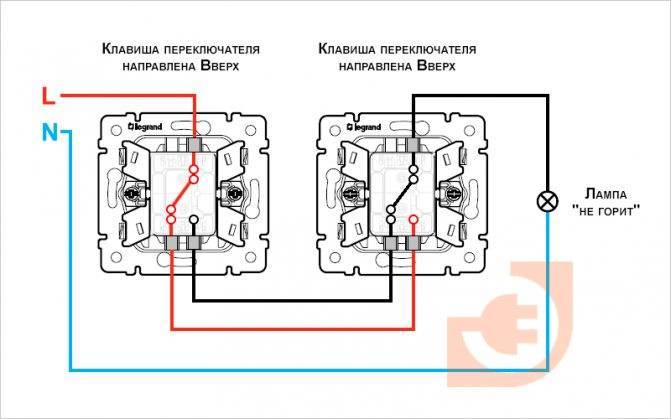

Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.
Особенности конструкции
Применение проходного выключателя
Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.
Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.
Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.
Блиц-советы
- При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
- Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
- В спальне проходные элементы электроарматуры позволяют отключить освещение, не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
- При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
- Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
- Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств – 10 А.
- При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
- Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
- При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.
Схема и порядок подключения
Независимо от марки и других особенностей двухклавишных электроустановочных изделий при монтаже придется соблюсти ряд важных правил.

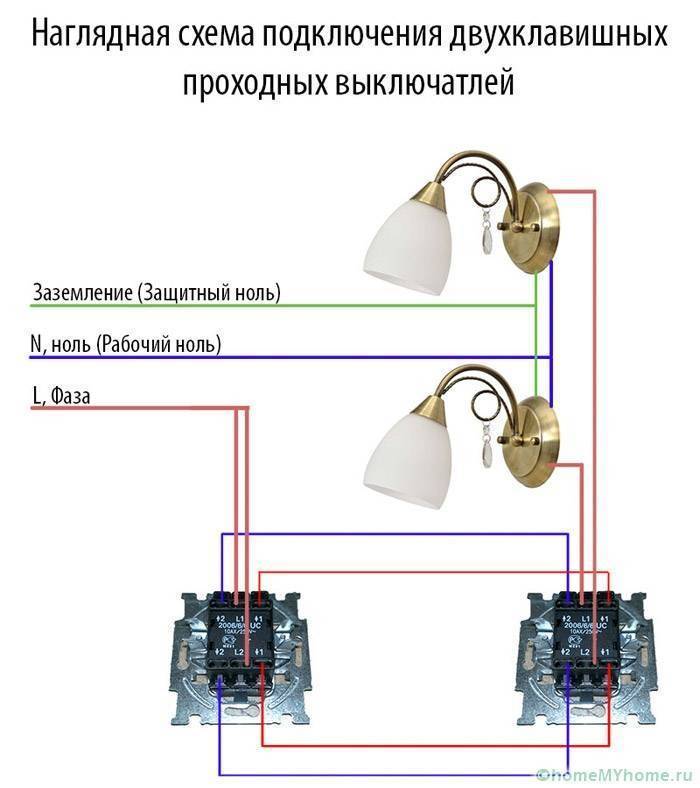

На картинке изображена схема подключения двухклавишных проходных выключателей. При этом латинская буква N является международным обозначением нулевого провода (маркируется голубым цветом). А буквой L отмечают фазный провод. Он на схемах, и нередко в реальности, обозначается оранжевым цветом
Так, изначально необходимо подготовить место для установки подрозетников и распределительной коробки. Но это не сложно, так как все, что нужно это установить в перфоратор корончатое сверло нужного диаметра. Рекомендуем ознакомиться с подробным инструктажем по установки подрозетников.
Следует помнить о том, что в распределительную коробку от каждого двухклавишного выключателя проходного типа должно приходить 2 провода, состоящих из 3 жил (в виде концов длиной 10-15 см):
- Для соединения клавиш первого выключателя с фазой сети – для чего в каждом случае используются клеммы, которые в электрике обозначаются символами L1, L2.
- Соединения клавиш второго выключателя с фазным проводом нужного светильника или их группы – в этом случае также используются клеммы, которые обозначаются аббревиатурой L1, L2.
- Соединения обоих использующихся выключателей между собой – производится попарное соединение оставшихся жил. Такая процедура производится в распределительной коробке. В ходе указанной операции необходимо соединить между собой клеммы каждой клавиши одного проходного выключателя с аналогичными клеммами второго.
Не нужно забывать, что ноль питающего провода в обязательном порядке должен быть соединен с нулевым проводом электроприбора. Если планируется управлять группой светильников, тогда ноль сети соединяют со всеми их нулевыми жилами. Лучшие коннекторы для соединения проводов мы рассмотрели в статье о самозажимных клеммниках.
Правильное подключение является залогом безопасной работы выключателей и светильников, а оно во многом зависит от коннекторов. Поэтому практично будет использовать удобные и надежные клеммники WAGO. Они относятся к самозажимным и безопасными, поэтому влияние человеческого фактора будет минимальным
При выполнении электромонтажных работ важно не запутаться с кабелями. Такое предупреждение является актуальным из-за присутствия большого количества жил
Их следует маркировать, особенно в случаях, когда провода одноцветные.
Кроме того, все операции следует производить последовательно, то есть, не переключаясь на другую работу до выполнения начатой.
Подробные инструкции подключения проходного выключателя на 2 клавиши мы привели в другой нашей статье.
Типы выключателей для дома (бытового применения)
Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

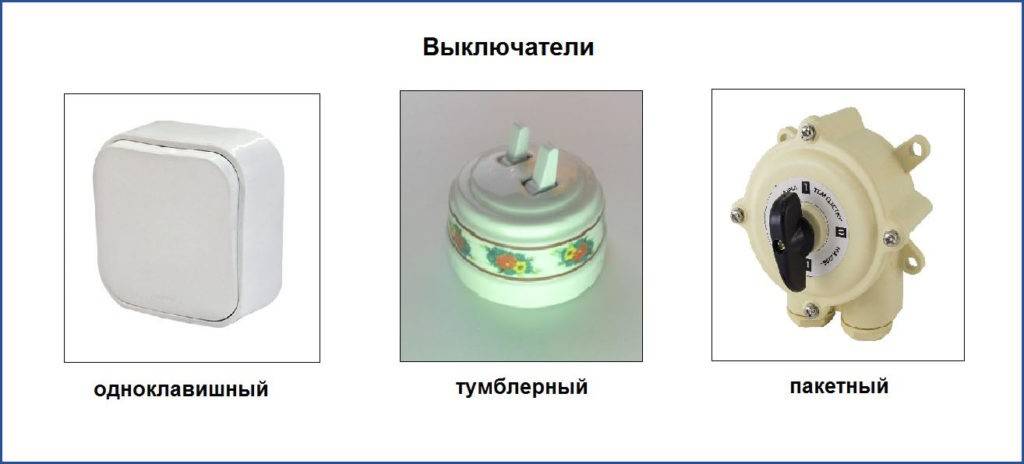

Типы выключателей для дома
В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.
Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:
- выключатель с подсветкой для ночного времени
- выключатель с таймером отключения.
- Выключатели с регулятором яркости.
Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.
Непривычные типы выключателей
Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.
Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

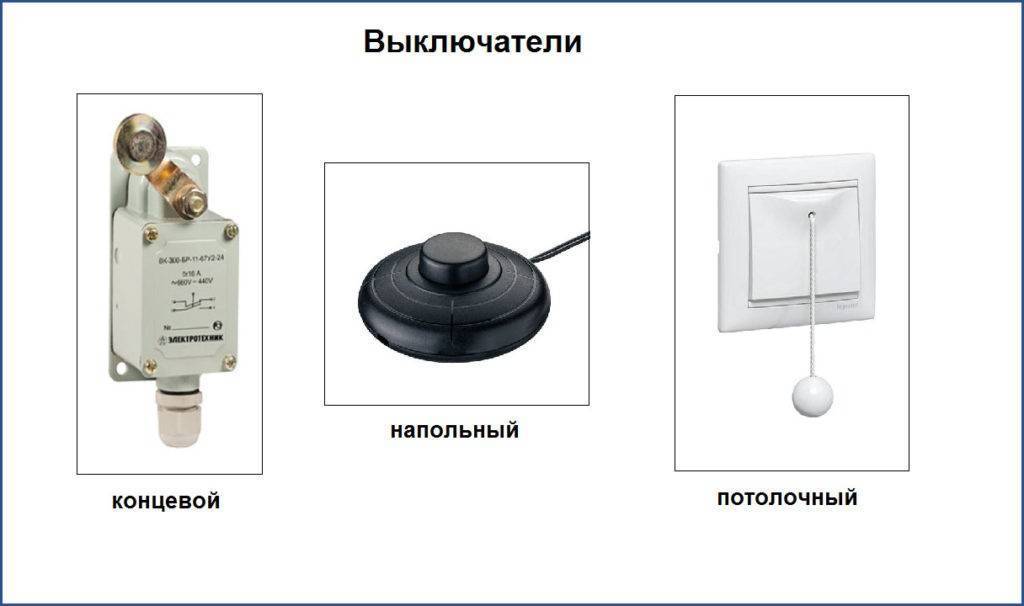

И такие бывают
Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.
Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

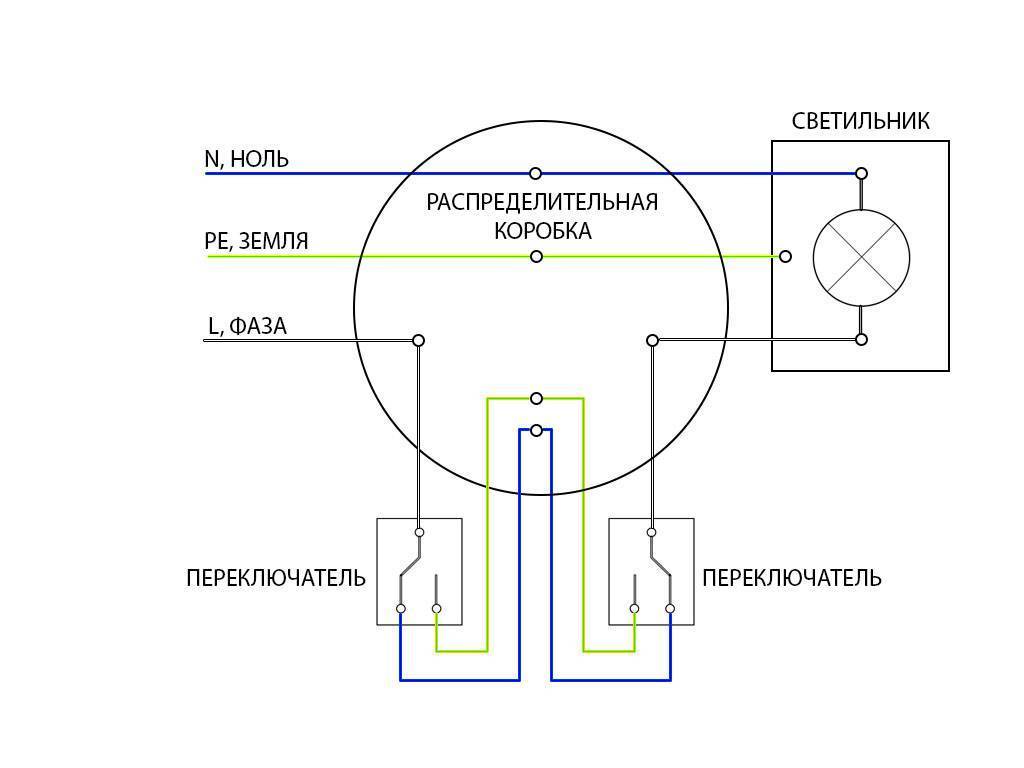

Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
