Требования к схемам подключения

Установка полотенцесушителя осуществляется согласно определенной схеме, которая подбирается с учетом характеристик модели и расположения трубопровода в помещении. Наиболее распространенной и эффективной считается боковая и нижняя врезка. Каждый вариант имеет свои особенности подключения.

При использовании установки сушки для полотенец методом нижней врезки необходимо учитывать:

  • полотенцесушитель должен располагаться выше уровня нижнего отвода от стояка;
  • на протяжении прямолинейные участков труб полотенцесушителя исключается наличие впадин и выступов, которые могут стать причиной скопления воздуха в системе;
  • при использовании байпаса смещенного или зауженного типа, верхний подвод к стояку необходимо размещать ниже устройства для сушки;
  • скрытые в стенах участки труб должны быть защищены термостойкой изоляцией.

Нижняя схема подключения обеспечивает рабочий процесс независимо от направления водяного потока.

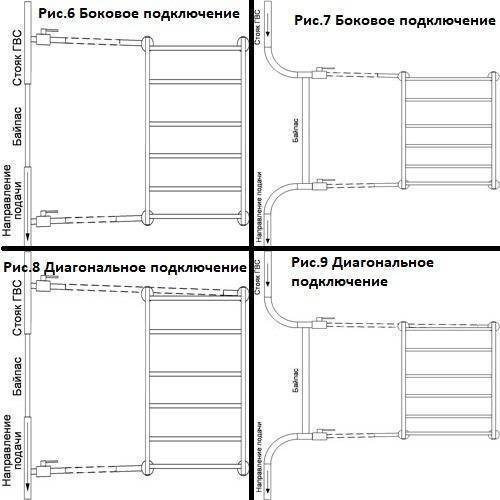

Установка полотенцесушителя с помощью диагонального или бокового подсоединения является более практичной. Основным условием такого типа подключения является:

  • отсутствие изгибов на подводящем трубопроводе;
  • уклон подведенного трубопровода должен быть не менее 3 миллиметров на один метр подводки;
  • при установке полотенцесушителя на небольшом расстоянии от стояка и использовании трубы с сечением 32 миллиметра возможен вариант горизонтального подключения труб;
  • места подсоединения устройства для сушки полотенец должны находиться между верхним и нижним отводом вертикального трубопровода.

При диагональном подключении не требуется стравливание воздуха и допускается любое расстояние устройства к стояку.

Заземление водяного полотенцесушителя

Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими рукамиКак заземлить водяной полотенцесушитель

Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

https://youtube.com/watch?v=ctpUlynSQTk

Схемы подключения в квартире

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

Существующие варианты

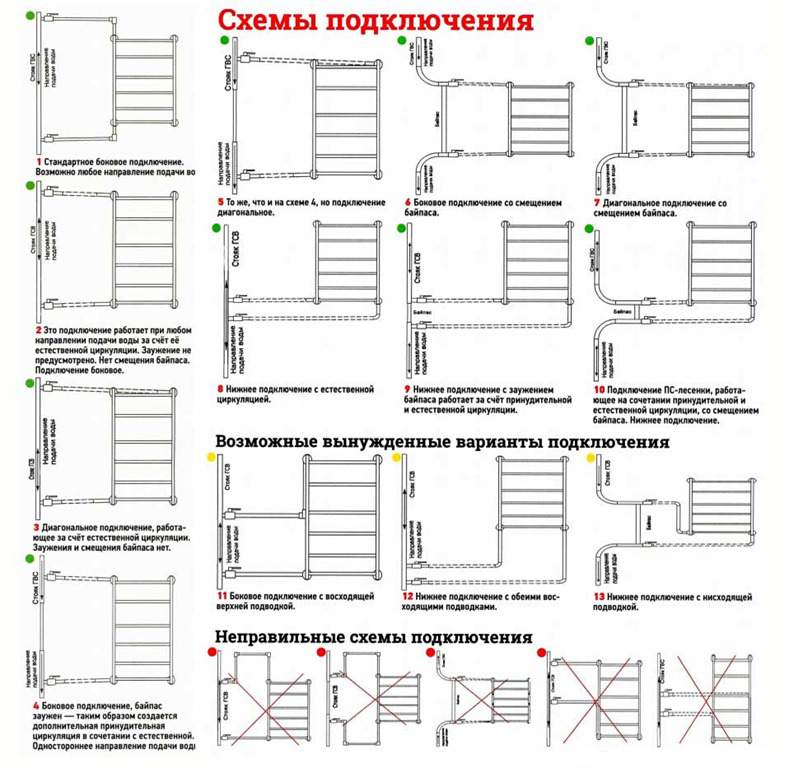

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

  • Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
  • Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
  • Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
  • Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
  • По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин

Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды

Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
Нельзя располагать электрическое устройство для сушки прямо над ванной.

Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед. Но при монтаже своими руками лучше вывести трубы, закрыть их заглушками, а полотенцесушитель подвесить позже, как показывает мастер на видео:

Популярные статьи  Калькулятор расчета платежей по общедомовому счетчику тепла

Инструкция по установке электрического полотенцесушителя

Устанавливать электрический полотенцесушитель в ванной комнате следует строго соблюдая правила электробезопасности во влажных помещениях.

Место для установки должно быть выбрано с учетом степени защиты полотенцесушителя от влаги. В общем случае желательно придерживаться расстояний, показанных на рисунке ниже и выбирать зону №3 для размещения электрополотенцесушителя (все изображения кликабельны, нажмите, чтобы увеличить):

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими рукамиПри размещении в зоне №2, полотенцесушитель должен иметь защиту от брызг.

Примерные расстояния от пола и мебели до электрического полотенцесушителя показаны на рисунке ниже:

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками1. Придерживаясь рекомендуемых минимальных расстояний от пола, стен и зановесок следует приложить электрополотенцесушитель опорной частью к стене и прижать.

2. Отметьте места установки креплений.

3. В зависимости от материала стен выберите сверло и дюбеля, как показано на рисунке ниже:

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Типичные ошибки

Для того чтобы отопительный прибор исправно выполнял свои функции, нужно не допускать типичных ошибок в процессе его подключения.

Как не надо подсоединять сушитель

  1. Не стоит подсоединять изделие, используя детали, которые сужают просвет в трубе (фитинги, краны).
  2. На горизонтальных трассах недопустимы провалы и выпячивания труб.
  3. Нельзя устанавливать отсечные краны, перекрывающие воду в приборе, если он является частью стояка.
  4. Не надо монтировать прибор без предусмотренного байпаса в конструкции системы.

Справка! Байпас — это перемычка, установленная между отводами полотенцесушителя параллельно основной системе. Она обеспечивает свободный ток теплоносителя другим потребителям в случае ремонта или замены сушилки в отдельно взятой квартире.

Схема действия такова:

Горячая вода, дойдя до развилки, разделяется на две части, одна из которых поступает в полотенцесушитель, нагревая его. Другая направляется в байпас и проходит дальше по системе горячего водоснабжения. Охладившись на 1—2 градуса, поток из сушителя смешивается с байпасным и возвращается в основную магистраль.

Важно! Недопустимо устанавливать запорную арматуру на байпас!

Типичные ошибки при подключении:

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Использование металлопластиковой трубы для отвода.

Если коммуникации расположены неудобно, появляется желание вмонтировать трубу из металлопластика, которая имеет свойство изгибаться в нужном направлении.

Это неоправданно, так как петли оказывают избыточное сопротивление потоку воды, в них скапливается воздух. Снижают циркуляцию и фитинги, которые имеют малый просвет.

Сушитель для полотенец смещён вниз относительно нижнего отвода.

Жидкость в нижней части прибора не «продавливается» более лёгкой, горячей, поэтому застаивается и остывает. Принцип «гравитационного насоса» перестаёт действовать.

Подвод воды в виде п-образной петли вверху или внизу.

Ошибка встречается, когда нужно спрятать подводящие трубы под потолком либо под полом. Может работать какое-то время при достаточном напоре в системе. Завоздушенность в верхней части подвода — проблема, с которой можно столкнуться в процессе эксплуатации. Прекращение тока воды в нижней части неизбежно со временем.

Комбинация двух предыдущих нерабочих вариантов.

Попытка убрать трубы под стяжкой пола и за потолком одновременно предполагает устройство двух петель: в верхней части конструкции, при подводе жидкости и в нижней, в месте отвода. Многочисленные колена и изгибы чреваты засорениями, особенно в нижней части системы. Вверху движению потока жидкости мешают образующиеся воздушные камеры.

Как выглядит правильная разводка:

  1. Соблюдён уклон подводящих труб. Перепад от 30 мм на метр является вариантом нормы.
  2. Верхний отвод стояка расположен выше верхней точки сушителя, нижний — ниже.
  3. Диаметр труб для монтажа не менее ¾ для стали, 25 мм для полипропилена. Шаровые краны, которые используются для сохранения максимальной циркуляции — не менее ¾.
  4. Подводящие трубы закрыты теплоизоляцией.

Схемы подключения

Нам предстоит разобрать три сценария:

  1. Многоквартирный дом с тупиковым ГВС;
  2. Многоквартирный дом с циркуляционным гоpячим водoснабжением;
  3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Котельная с бойлером в частном доме

Видео в этой статье поможет вам больше узнать о том, как монтируются полотенцесушители: схема подключения, вспомогательная арматура и принципиальная схема ГВС будут представлены вашему вниманию.

Тупиковое ГВС

Полотенцесушитель подключается между стояком и подводкой гоpячей воды. На вводе водoснабжения до сушилки монтируется отсекающий кран. Нагрев змеевика по понятным причинам возможет только при расходе воды через ваши краны.

Ванная в хрущевке: подводка гоpячего водoснабжения  подключена к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но лишено всякого смысла.

Причины две:

  1. Циркуляционная система должна иметь источник тепла для подогрева воды, компенсирующего теплопотери через трубы. Очевидный кандидат на роль такого источника — стояк горячего водoснабжения. Только — вот беда! — он, как и сам змеевик, остывает в отсутствие водоразбора;
  2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 ватт. Недорогой электрический полотенцесушитель стоит столько же и обладает энергопотреблением в 30-80 ватт. Принцип бритвы Оккама, не рекомендующий без необходимости усложнять себе задачу, отсекает циркуляционное ГВС как неоправданно сложное решение.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Электроприбор на фото потребляет не больше 80 ватт

Циркуляционное ГВС

Исчерпывающая инструкция по подключению сушилки к циркуляционному водoснабжению содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам ГВС (читай — ставится в разрыв стояков горячей воды, подключенным к подающему розливу). Подключение к циркуляционным стоякам (обратке) допускается при условии монтажа запорной арматуры и байпаса.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Подключение змеевика с байпасом и кранами

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Практическая реализация подключения

Автономная система ГВС

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при ее монтаже своими руками?

Прибор устанавливается в разрыв закольцованного розлива или подводки ГВС. Циркуляцию в них обеспечивает насос.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Циркуляционный насос для ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного вывода для подключения циркуляционного трубопровода.

Вот два примера схем подключения.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Циркуляционное ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между врезками бойлера. Бойлер (в данном случае — косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Бойлер в системе с рециркуляцией ГВС

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

ГВС с термостатическим смесителем

Если бойлер или любой другой прибор (газовая колонка, двухконтурный котел, проточный электрический нагреватель напорного типа)  не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует  по замкнутому контуру и подогревается для компенсации теплопотерь. По мере расхода воды контур подпитывается от системы ХВС.

Подключение к системе горячего водоснабжения

Для подключения полотенцесушителя к находящемуся на большом расстоянии стояку используют полипропиленовые трубы — по сравнению с металлопластом и сшитым полиэтиленом они выпускается большого диаметра, необходимого для уменьшения гидравлических потерь. Соединение производят при помощи паяльника для труб, на концах впаивают необходимые фитинги. Подключение полотенцесушителя проводят в следующей последовательности:

  • После завершения штукатурных работ отмечают на стене в месте установки полотенцесушителя точки подключения, производят разметку и выбивают в стене штробы, по которым будут проходить трубы. Монтируют пластиковый трубопровод посредством пайки, оставляя резьбовые фитинги выходящими из стены с таким расчетом, чтобы позднее укладываемая плитка была с ними заподлицо.
  • Временно прикручивают полотенцесушитель, выставляют его по уровню и фиксируют на стене с помощью телескопического крепежа на корпусе, затем замазывают трубы гипсовым вяжущим раствором, после высыхания гипса приспособление снимают, в фитинги вкручивают заглушки.
Популярные статьи  Газовые печи для бани: на что обращать внимание и сколько будет все стоить

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Рис. 17 Установка своими руками полотенцесушителя – основные этапы

  • Дальнейшие работы производят при завершении отделочных работ по укладке плитки. Производитель выпускает полотенцесушители с различным набором комплектующих, часто встречаются американки, которые накручиваются на выходные патрубки устройства специальным ключом. Для герметизации лучше использовать льняную паклю в комплекте со специальной пастой.
  • После размещения американки на выходных патрубках устройство прикручивают к трубам через переходные муфты эксцентрики, которые подсоединяется и герметизируются с помощью льна — это позволяет корректировать положение патрубков при отсутствии соосности.
  • Затем выкручивают телескопический крепеж на трубных стенках полотенцесушителя до контакта со стеной, маркером отмечают отверстия для крепежа, после чего приспособление снимают.
  • С помощью самореза или любого острого предмета на плитке пробивают небольшое углубление, чтобы избежать скольжения сверла по ее гладкой поверхности, после чего в режиме сверления проделывают отверстие в плитке. Затем переключают инструмент в режим перфорации и сверлят отверстие нужной глубины в бетоне, по завершении работ забивают дюбеля резиновым молотком во избежание повреждения плитки.
  • Окончательно устанавливают полотенцесушитель на место при помощи разводного ключа, при необходимости заменив некачественную резиновую прокладку американки на фторопластовую, прикручивают крепление саморезами к дюбелям крестовой отверткой или шуруповертом.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Рис. 18 Модели полотенцесушителей сложной формы

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

В настоящее время рынок предлагает большой выбор различных видов водонагревателей. Мы вам подскажем, какой бойлер выбрать для квартиры и как правильно его установить и подключить. Как установить газовый водонагреватель в квартире читайте в этой публикации.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими рукамиПолотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Что такое полотенцесушитель?

Полотенцесушитель – это дополнительный отопительный прибор для ванной, который осуществляет обогрев помещения до приемлемой температуры. Его устройство достаточно простое, он представляет собой изогнутую трубу, закрепляемую с помощью специальных кронштейнов на стене санузла. Он выполняет следующие функции:

  1. Обогрев помещения. А ванной комнате не предусматривается установка настенных отопительных приборов, поэтому внутри этого помещения всегда немного прохладнее, чем в остальной квартире. Особенно это ощущается после приема ванной, ведь если разгоряченное горячей водой тело резко охладить, можно и заболеть. Полотенцесушитель в ванной поднимает температуру до комфортных значений.

  2. Снижение влажности в санузле. Из-за постоянного контакта с водой в помещении ванной всегда повышенная влажность, из-за этого часто страдает отделка стен, потолка или пола, мебель. Полотенцесушитель за счет своей температуры подсушивает помещение, делая микроклимат санузла более приемлемым и комфортным.
  3. Сушка белья. чаще всего используется для сушки белья и других банных принадлежности. Это очень полезная функция этого незаменимого прибора, особенно если он подключается в системе горячего водоснабжения, а не к отоплению, тогда он поможет сушить одежду даже летом.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Популярные статьи  Наливной пол Unis: особенности и пошаговая инструкция по использованию

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подключение к системе горячего водоснабжения

Для подключения полотенцесушителя к находящемуся на большом расстоянии стояку используют полипропиленовые трубы – по сравнению с металлопластом и сшитым полиэтиленом они выпускается большого диаметра, необходимого для уменьшения гидравлических потерь. Соединение производят при помощи паяльника для труб, на концах впаивают необходимые фитинги. Подключение полотенцесушителя проводят в следующей последовательности:

  • После завершения штукатурных работ отмечают на стене в месте установки полотенцесушителя точки подключения, производят разметку и выбивают в стене штробы, по которым будут проходить трубы. Монтируют пластиковый трубопровод посредством пайки, оставляя резьбовые фитинги выходящими из стены с таким расчетом, чтобы позднее укладываемая плитка была с ними заподлицо.
  • Временно прикручивают полотенцесушитель, выставляют его по уровню и фиксируют на стене с помощью телескопического крепежа на корпусе, затем замазывают трубы гипсовым вяжущим раствором, после высыхания гипса приспособление снимают, в фитинги вкручивают заглушки.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Рис. 17 Установка своими руками полотенцесушителя  – основные этапы

  • Дальнейшие работы производят при завершении отделочных работ по укладке плитки. Производитель выпускает полотенцесушители с различным набором комплектующих, часто встречаются американки, которые накручиваются на выходные патрубки устройства специальным ключом. Для герметизации лучше использовать льняную паклю в комплекте со специальной пастой.
  • После размещения американки на выходных патрубках устройство прикручивают к трубам через переходные муфты эксцентрики, которые подсоединяется и герметизируются с помощью льна – это позволяет корректировать положение патрубков при отсутствии соосности.
  • Затем выкручивают телескопический крепеж на трубных стенках полотенцесушителя до контакта со стеной, маркером отмечают отверстия для крепежа, после чего приспособление снимают.
  • С помощью самореза или любого острого предмета на плитке пробивают небольшое углубление, чтобы избежать скольжения сверла по ее гладкой поверхности, после чего в режиме сверления проделывают отверстие в плитке. Затем переключают инструмент в режим перфорации и сверлят отверстие нужной глубины в бетоне, по завершении работ забивают дюбеля резиновым молотком во избежание повреждения плитки.
  • Окончательно устанавливают полотенцесушитель на место при помощи разводного ключа, при необходимости заменив некачественную резиновую прокладку американки на фторопластовую, прикручивают крепление саморезами к дюбелям крестовой отверткой или шуруповертом.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Рис. 18 Модели полотенцесушителей сложной формы

Немного об установке комбинированного полотенцесушителя

Комбинированный полотенцесушитель — довольно редкий гость на строительном рынке, хотя его установка в систему отопления довольно эффективна. В отопительный сезон полотенцесушитель будет горячим за счет протекающей горячей воды, в случае отключения отопления нагрев теплоносителя в контуре будет производиться за счет встроенного ТЭНа.

Конструктивно устройство выполнено в виде обычного полотенцесушителя с той разницей, что один из фитингов внизу (используется в основном нижнее подключение) выполнен в виде тройника, в нижний отвод которого вворачивается ТЭН с терморегулятором. Комбинированная модель подключается так же, как и ее водные аналоги — снизу, сбоку или по диагонали, терморегулятор всегда располагается снизу, в конструкции отводы собраны с возможностью правого или левого подключения.

Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Рис. 20 Установка полотенцесушителя в ванной комбинированного типа

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.

  5. Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
  6. Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
  7. При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
  8. Нельзя располагать электрическое устройство для сушки прямо над ванной.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

Принцип работы

Как работает полотенцесушитель водяного типа? Принцип действия и конструктивные особенности похожи на отопительный радиатор. Вот простая схема:

  • Во входное отверстие полотенцесушителя поступает вода.
  • Проходит по переплетению труб.
  • Поступает обратно в трубопровод.

Соединение оборудования с ГВС происходит при помощи переходников и резьбовых муфт. Так же как дополнительное оборудование можно установить краны. С их помощью прекращается подача жидкости при необходимости.

Для нормальной эксплуатации технические параметры труб полотенцесушителя должны соответствовать давлению в отопительной системе. Рассчитать их можно, опираясь на состояние коммуникаций в доме, его этажность, место расположения здания. Нормальное рабочее давление в системе – до 8 Атм.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
