Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

Содержание

Нормы и требования по эксплуатации

Требования относительно проектирования и монтажа крышных котельных есть, но они минимальные. Все они основаны на обеспечении безопасности в ходе эксплуатации конструкции.

В частности, регулярно необходимо выполнять следующие действия:

  • Нужно постоянно проверять приточно-вытяжные клапаны, за счет которых осуществляется вентиляция котельной.
  • Необходимо еще на этапе проектирования предусмотреть установку датчиков, фиксирующих любые возгорания, утечку газа и прочие внештатные ситуации. Кроме того, нужна установка газоизолирующего фланца, способного отключить всю систему в случае пожара.
  • Крыша многоэтажного дома должна быть оборудована сигнализацией, которая тут же начнет оповещать окружающих звуковыми и световыми сигналами о пожаре в котельной.
  • Котельная должна быть оборудована окнами и дверьми, выводящими прямо на крышу. Также нужен специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормам.
  • Для каждого газового котла должна проектироваться отдельная дымоотводная труба, и все они должны быть одинаковой высоты. Расстояние между трубами может быть любым.

Для обеспечения более стабильной и безопасной работы котлов на крыше следует провести к ним отдельную ветку электричества. Это позволит нивелировать возможные скачки напряжения по дому, которые могут привести к выходу из строя всей отопительной системы.

Также желательно предусмотреть альтернативный вариант электропитания, в частности, приобрести дизельный генератор.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройстваПо правилам техники безопасности, труба дымохода должна быть как минимум на 2 метра выше, нежели высота крыши самой котельной

Запрещено устанавливать газовую котельную непосредственно над жилыми квартирами. Между ними и крышей нужно сделать технический этаж, чтобы соблюсти обязательный перечень условий относительно котельных. Газовые агрегаты можно ставить только на пол, изготовленный из железобетонных плит.

Помните, что котельная работает достаточно шумно, поэтому важно произвести в ней звукоизоляцию. Как только котельная спроектирована и установлена, необходимо организовать периодическое ее обслуживание

Для этого достаточно нанять одного-двух человек. Периодически также с проверками будут приходить работники газовой службы, которые будут контролировать состояние эксплуатируемого оборудования

Как только котельная спроектирована и установлена, необходимо организовать периодическое ее обслуживание. Для этого достаточно нанять одного-двух человек. Периодически также с проверками будут приходить работники газовой службы, которые будут контролировать состояние эксплуатируемого оборудования.

Нормы, проектирование и требования по эксплуатации котельных

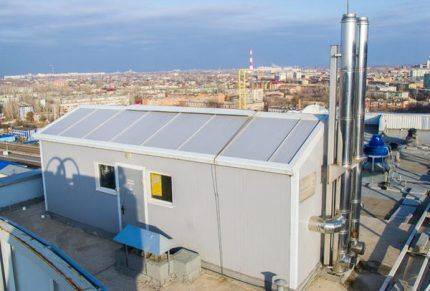

Крышные котельные для многоквартирных домов – это современное разрешение проблемы для проектирования автономного отопления без присоединения к централизованной газовой магистрали. Ведь современное строительство зданий требует иногда таких норм, которые невозможно воплотить в жизнь. Теплопотери, благодаря такому проектированию отопления для многоквартирных домов, имеют низкий показатель, поэтому установка крышной котельной – это даже норма экономного варианта.

Популярность крышных газовых котельных растет с каждым днем, так как благодаря такому проектированию отопления расходы на землеотвод исчезнут, не нужно будет делать проектирование теплотрассы. И даже температуру можно будет устанавливать более точно.

Какие еще плюсы имеет проектирование крышных котельных? Есть ли минусы в использовании для многоквартирных домов? Существуют ли нормы по технике безопасности, которые нужно соблюдать при проектировании котельных на крышах домов?

Требования и нормы по поводу проектирования и установления данного сооружения совсем не значительные, но все-таки, они есть. Так как безопасность – это главное в нашем мире, и в первую очередь нужно позаботиться именно о ней.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройстваРис. 4 Автономные котельные

Так какие же нормы, меры предостережения и эксплуатации нужно предпринять, чтобы крышная котельная работала долго и хорошо?

  • Нужно проверить приточно-вытяжные клапаны, так как благодаря им вентилируется котельная.
  • Нужно установить датчики, проектирование которых контролирует процесс работы газового устройства и которые срабатывают непосредственно при самых легких возгораниях. Эти нужно для того, чтобы не случился пожар или взрыв. Желательно, чтобы при проектировании крышных установок была установлена функция, которая автоматически гасит первые признаки пожара.
  • Необходимо также установить газоизолирующий фланец, который способен отключить всю систему при первых признаках пожара.
  • На крышах многоэтажных домах нужно обязательно установить сигнализацию, которая показывает и передает световые и звуковые сигналы при пожаре.
  • Высота дымовой трубы должна быть гораздо выше, чем высота крышной котельной. Минимальная разница – 2 м. Каждый газовый котел на доме должен иметь по отдельному дымоотводу, но обязательно, чтобы они были одинаковой высоты. Какое будет расстояние между ними – не имеет значения.
  • Крышные газовые агрегаты должны работать от отдельного электричества, то есть иметь отдельную ветку электросети. Напряжение в доме может быть разным, поэтому не стоит рисковать с электричеством, так как из-за сбоя в электросети в доме могут появиться проблемы в работе всей отопительной системы. В качестве автономного источника питания электроэнергией может подойти дизельный генератор.
  • Устанавливать данное оборудование сразу над квартирами в домах нельзя. Наличие технического этажа – обязательное условие для установки крышной котельной. Пол, на котором будут стоять крышные газовые агрегаты, должен быть сделан из железо-бетонных плит.
  • Не стоит забывать, что это оборудование для отопления издает очень много шума, поэтому для того, чтобы иметь возможность устанавливать крышные котельные в многоэтажных домах, требуется осуществить специальные требования согласно нормам звукоизоляции в помещениях.
  • В котельной должны быть окна и двери, которые ведут непосредственно на крышу. Наличие отдельного лифта обязательно, так как он будет использоваться только для пожарных. Нужно также сделать проектирование служебного выхода. Котельная должна освещаться согласно нормам (0, 03 кв. м/1 м³).
  • Про обслуживающий персонал также забывать не стоит – для него должен быть при проектировании отдельный безопасный выход.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройстваРис. 5 Газовое оборудование на кровле

После проектирования и установки газовой крышной котельной необходимо за ней смотреть, то есть делать сервисное обслуживание. С этим может справиться и обслуживающий персонал. Но также не нужно забывать о представителях газовой службы. Они должны обязательно проверять данное оборудование раз в год хотя бы.

Нормы проектирования крышных котельных, работающих на газе

Газовые крышные котельные должны обустраиваться по следующим нормативам:

  • разрешена установка полностью автономных устройств;
  • котельная не может находиться над перекрытиями жилых помещений;
  • между стенами жилых комнат и стенами крышной котельной должен быть зазор;
  • обустройство механизмами автоматического отключения при авариях.

Требования к крышам для размещения котельных

Обустройство крышных котельных для многоквартирных домов происходит с учетом следующих требований к крышам:

  • конструкция покрытия, по заключениям экспертизы, должна выдерживать нагрузку котельной;
  • наличие перил;
  • площадь поверхности больше параметров оборудования;
  • защита кровли от протекания;
  • ограниченный доступ к крыше посторонних;
  • котельная обладает достаточным местом для обустройства служебных помещений.

Котлы для крышных котельных

Как уже отмечалось выше, допускается установка полностью автономного оборудования, не требующего участия персонала в контроле работы устройств (котельная оснащена автоматическими системами управления).

Но отечественные производители не предоставляют такие виды котлов, поэтому предстоит обратить внимание на заграничные варианты. Основные виды котлов для установки на крышных котельных:. Основные виды котлов для установки на крышных котельных:

Популярные статьи  Установка биде своими руками: специфика монтажа и подключения к коммуникациям

Основные виды котлов для установки на крышных котельных:

  • Futera;
  • Rendamax;
  • Wessex;
  • Viessmann;
  • Buderus;
  • Protherm;
  • Ferroli;
  • Vaillant;
  • Lochinvar.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

Газоснабжение котельной, расположенной на крыше

При использовании газового оборудования (котлов) нужно соблюдать следующие правила и ограничения:

  • разводка газовых труб должна идти по наружным стенам сооружения (внутренняя врезка не допускается);
  • граничное давление в газовых трубах не может превышать пять кПа;
  • наличие свободного доступа к газовым магистралям (запрет на установку щитков, сеток, ограждений);
  • после того, как фирма установила котельную, у каждой трубы делается персональный кран перекрытия, у которого обязательно устройство круглосуточного освещения.

При монтаже, вместе со строительством модульной системы, обустраиваются три автономных узла – газовый, отопительный, предназначенный для подачи ГВС. Эти узлы должны идти независимо друг от друга. При отключении одной функции другие должны исправно работать. Это делается для быстрого устранения аварий и поломок.

Электроснабжение котельной на крыше

Основные требования и нормы надежности теплоснабжения:

  • молниезащита (порядок предотвращения природных катаклизмов отображается в проекте);
  • обустройство заземления отдельно для каждого узла (отопления, газопровода);
  • наличие наружных и внутренних светильников, обладающих герметичными свойствами (защита от влаги), дополнительным металлическим корпусом (защита от механических повреждений);
  • наличие дополнительного, альтернативного генератора (когда отключается основной режим электрического питания, должна срабатывать система автоматического запуска запасного оборудования, сигнализация и персональное оповещение дежурного специалиста);
  • предусмотрена система экстренного отключения от питания (щиток находится в служебном помещении);
  • для квартир в доме и для крышной конструкции используются разные источники снабжения электроэнергией.

Пожаротушение крышной котельной

При обустройстве отдельных котельных, расположенных возле МКД (в персональном, специально оборудованном здании), риск причинения ущерба жильцам минимален, но граждане все равно могут пострадать от возникшей аварии. Для предотвращения катастроф используются следующие правила пожарной безопасности:

  • при отсутствии индивидуальной системы тушения пожара на крышу выводятся два рукава с диаметром в 7 см;
  • при наличии индивидуальной системы пожаротушения диаметр рукавов составляет 5 см;
  • максимальное давление тепловой энергии – 5 кПа;
  • размещение над несущими конструкциями, способными выдержать вес оборудования;
  • наибольшая высота дома – 9 этажей;
  • наименьшая высота потолка в котельной – 265 см;
  • ширина всех дверных проемов равна или больше 80 см;
  • формирование персонального аварийного выхода;
  • обустройство сигнализации;
  • установка автоматических систем тушения пожаров.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

Если во время принятия монтажных работ выявлены нарушения в системе пожарной безопасности, то в использовании отказывается, а установщику придется устранить все выявленные недостатки.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
  • Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
  • В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
  • Вывод дымохода возможен через кровлю или в стену.
  • Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
  • Материал дымохода и его соединения должны быть газонепроницаемыми.
  • Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
  • При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

При строительстве котельных учитываются требования СНиП, регулирующие расстояние от котельной до дома, соседнего участка и ДОУ. Какие существуют нормы для постройки отопительных сооружений. По каким правилам вводят их в эксплуатацию.

Проект первого этажа частного дома с котельным помещением

Виды котельных

В зависимости от типа топлива бывают:

  • газовые;
  • жидко-топливные;
  • твердотопливные;
  • комбинированные;
  • электрические.

По месту расположения:

  • стационарные;
  • встроенные;
  • пристроенные;
  • блочно-модульные;
  • крышные.

Схема конструкции модульной котельной для установки на крыше

Перед строительством нужно решить, чем будет отапливаться дом. Где будет располагаться котельная.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

  • до 30 Квт в доме, в кухне;
  • от 30 до 200 Квт подойдет любое отдельное помещение в здании;
  • выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией. Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

  1. Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
  2. Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

Место размещения котельного помещения на общем плане дома обычно располагается в угловых помещениях или подвале

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Двухтрубная система обогрева

Главным отличием двухтрубной схемы отопления дома является наличие одной трубы для подачи воды и еще одной — для ее возвращения. Причем в первую поступает горячая жидкость, по второй к котлу направляется уже остывший теплоноситель.

Каждая батарея обслуживается как подающим, так и обратным стояком. Это даёт возможность регулировать количество получаемого тепла отдельными радиаторами. Если не учитывать охлаждение теплоносителя в трубах, выходит, что во все нагревательные элементы поступает жидкость с одинаковой температурой.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройстваТак выглядит стандартная двухтрубная система теплоснабжения, в которой нагрев жидкого теплоносителя обеспечивает двухконтурный газовый котёл

Двухтрубная схема отопления включает:

  • теплогенератор;
  • батареи;
  • расширительный бак;
  • трубы;
  • запорную арматуру и специальные приспособления для выпуска воздуха.
Популярные статьи  Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

От котла к расширительному резервуару идет труба с горячей водой. Затем она в отопительном контуре соединяется с разводящей линией. Помимо этого, в бак врезают переливной патрубок для своевременного отвода излишков теплоносителя в канализационную систему.

Из нижней части теплообменников выходят трубы, объединенные в одну обратную магистраль. По ней остывший теплоноситель возвращается назад в котел. Обратный трубопровод прокладывают строго параллельно верхним трубам. Он должен проходить через все комнаты, где проложена линия подачи горячей воды.

Двухтрубные системы с принуждением считаются самыми эффективными для одноэтажных домов и коттеджей, но они могут обеспечить теплом и двухэтажные здания большой площади.

А такие позволяют равномерно и очень быстро прогреть комнату и поддерживать разный температурный режим в помещениях. Кроме того, двухконтурное выполнение даёт возможность организовать не только обогрев дома, но и горячее водоснабжение.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройстваЦиркуляционное давление в двухтрубной системе напрямую зависит от высоты установки нагревательных элементов

Закрытые системы теплоснабжения с принудительной циркуляцией монтируются в двух вариантах — с горизонтальной и вертикальной разводкой.

Первый способ реализуют в одноэтажных домах с длинным трубопроводом. В таких ситуациях подключение водяных радиаторов к отопительному контуру с горизонтальной разводкой — оптимальное решение.

При втором варианте разводки стояк расположен вертикально, что позволяет задействовать схему даже в многоэтажных зданиях. В подобных системах не накапливается воздух, поскольку образовавшиеся пузырьки мгновенно поднимаются в вертикальном направлении, прямо в расширительный резервуар.

Правила установки газового котла в квартире многоквартирного дома

Где лучше разместить котлоагрегат

Наиболее рациональным, практичным и часто используемым вариантом является расположение отопительного оборудования на кухне. Зачастую она уже соответствует необходимым требованиям к помещению, на кухне имеется подводка воды и газа. В жилых комнатах и ванной устанавливать газовый котел однозначно нельзя. Что касается тамбура, коридора и прочих подобных помещений: в более, чем 90% случаев они не соответствуют СНиП 42-01 и МДС 41.2-2000, т.е. попросту не подходят по требованиям.

Требования к помещению

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства
Схематическое изображение требований к помещению. В соответствии с требованиями СНиП 42-01 и МДС 41.2-2000 в помещении, где устанавливается газоиспользующее оборудование должны быть:

  • высота потолка – не менее 2,5 м (площадь помещения более 4 м2);
  • наличие открываемого окна площадью 0,03 м2 на каждый куб. метр объема помещения (а также конструкции с пределом огнестойкости не менее REI 45, ограждающие помещение от соседних);
  • перед котлом должно оставаться свободное пространство в 1 метр;
  • наличие двери шириной не менее 80 см и зазором снизу не менее 2 см;
  • наличие вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки + объем воздуха на сгорание газа.

Требования к дымоходу

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

В строительных нормах и правилах, существуют и требования к дымоходу газового котла. Местная компания-поставщик газа не примет котел и не допустит его подключение к газовой магистрали, если газоход не соответствует нижеописанным требованиям:

  • сечение отводящего канала не должно быть меньше сечения соответствующего патрубка котла;
  • газовые котлы с верхним патрубком отвода должны быть присоединены вертикальным участком не менее 25 см, только после него допустимы изгибы;
  • на всем протяжении дымохода допустимо не более 3 колен;
  • между выводом дымохода через стену и потолком должно быть не менее 20 см;
  • продукты из открытых камер сгорания выводятся в дымоход, а из закрытых камер сгорания – как в дымоход, так и на улицу через коаксиальный (двухтрубный) дымоход.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

  • высота потолков — от 2,5 м;
  • объём воздуха — от 15 м³;
  • достаточно мощная система вентиляции;
  • наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

  • Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
  • Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
  • Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
  • Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной. К помещению под твердотопливный котел выдвигается ряд требований:

  • наименьшая дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
  • минимальное расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — 1 м;
  • промежуток между задней стенкой котла, имеющего заднее подключение и стенкой из сгораемого материала с защитным экраном — 0,5 м;
  • над помещением котельной нельзя устраивать никаких дополнительных надстроек;
  • в помещении необходима приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.
Популярные статьи  Забор из волнового шифера своими руками: пошаговая инструкция

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допускается трубу, находящуюся за котлом, крепить к ней посредством кронштейнов. Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

  • Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
  • Обвязку ТТ котла состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
  • Дымоход.
  • Водонагреватель накопительный для снабжения дома горячей водой.
  • Автоматику — погодозависимую или внутридомовую.
  • Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см. В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Принцип работы

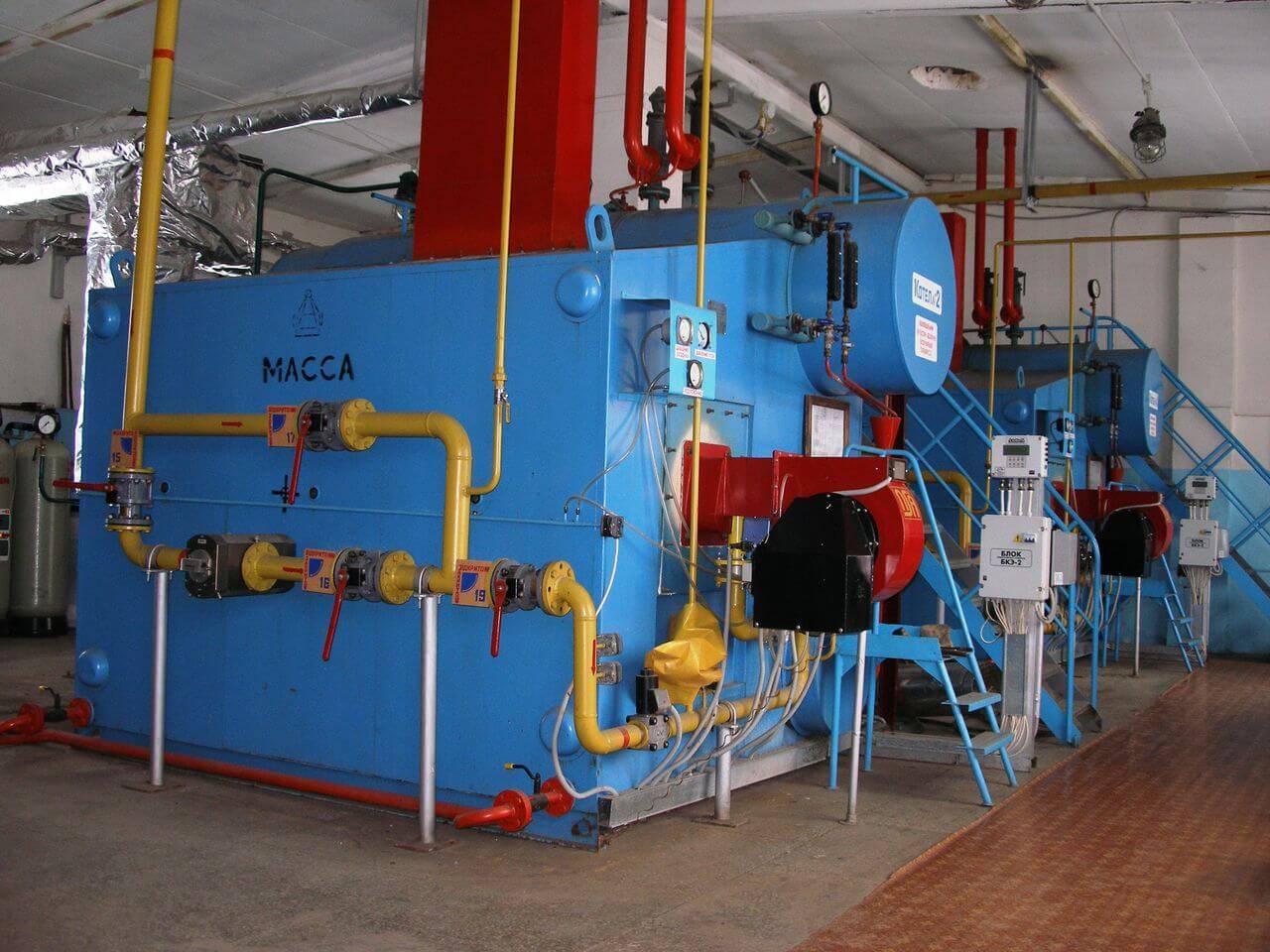

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства
В водогрейных котлах вода нагревается до максимальной температуры 150 С, в результате сжигания топлива и передаче тепла от дымовых газов к магистральному теплоносителю. Панели выполняют газоплотными, чтобы повысить теплопередачу, для этого – стальные трубы сваривают между собой.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

Тяга

Помимо этого, поквартирная разводка отопления имеет еще одну слабую сторону – это тяга. Те, кто находятся на нижнем этаже, получают большой поток ветра и тягу, а вот на верхних — наоборот. Помимо этого, чаще всего люди в своем жилье ставят котел на 24 кВт, но он слишком мощный. А значит, само оборудование работает наполовину, так как для двухкомнатной квартиры нужно минимум энергии.

Но при частом использовании горячей воды нужно именно такую мощность. В итоге перед покупкой придется внимательно рассчитать, какая мощность требуется. Работа термоблока происходит и при сниженной нагрузке, но в итоге в трубе образуется конденсат, если на улице отрицательные показатели температур. Нужно проводить полноценную и качественную теплоизоляцию. Если этого не сделать, то придется приобретать дополнительное оборудование.

Газовая котельная для многоквартирного дома: варианты организации и особенности устройства

Хотя специалисты считают, когда на настенный котел добавляется любое оборудование, то возникает повышенный уровень затрат, а это существенное снижение выгоды. Когда жильцы устанавливают в квартире котлы, то делают регулировку на снижение мощности. Но при этом никто не рассчитывает уровень КПД и выход газов. А значит, могут быть серьезные телпопотери, при которых также затраты бесполезные.

Требования к помещению

Газовую котельную нельзя проектировать в жилой комнате дома. Если оборудовать в самом здании рядом с жилыми комнатами, то смежные с другими комнатами стены паро-непроницаемыми и газо-непроницаемыми.

Котельное оборудование можно размещать в следующих типах:

  1. нежилое – коридор, кухня, подвал, цокольный этаж. Необходимо соблюдать все требования к размерам комнаты и к проведении вентиляции;
  2. внутреннее – специально оборудованная комната, где планируется установка котлов или водонагревателей, располагается на любом этаже. Является нежелательным для расположения на верхнем этаже, крыше пристройки, шаткой конструкции без одобрения проектировщика;
  3. на улице – если котельное оборудование располагается на улице, то над ним обязательно навес. Перед этим необходимо тщательно изучить инструкцию по эксплуатации – некоторые аппараты нельзя размещать на улице.

Автономная газовая котельная, которая работает на сжиженном газе, нельзя проектировать на цоколе или в подвале. Газ в случае утечки остается под полом, поэтому вытяжка не сможет его удалить.

В ванных комнатах или санузлах недопустимо размещать те нагреватели, которые работают на газе.

Еще одним требованием к котельному помещению является наличие окон. Окна должны не только пропускать естественное освещение с улицы, но и служить отводом в случае взрыва в котельной.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
