Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройству

Дренаж фундамента своими руками

После расчетов приступаем к строительству осушительной системы. Рассмотрим каждую в отдельности.

Пластовый дренаж

Как уже говорилось, его устанавливают, как сопроводительную системы защиты фундамента от намокания грунтовыми и капиллярными водами и как самостоятельный инструмент осушения грунта под плиту.

После выкапывания траншеи или котлована под конструкцию, землю уплотняют и засыпают песком, щебнем или смесью ПГС. В зависимости от качество основания, слоев может быть 1 или 2, но не менее 30 см в общей сложности. Площадь дренирующего пласта должна быть больше площади фундамента, периметр выступает за конструкцию на 20-30 см. при комбинированной дренирующей системе пластовый слой оборудуют трубами, которые укладывают по периметру котлована и концы выводят к местам расположения колодцев. Далее возводят фундамент в обычном режиме.

Колодцы устанавливают после строительных работ. Для этого выкапывают углубления на 1 м ниже залегания труб и монтируют оборудование, вводят магистрали. Яму засыпают послойно щебнем и песком, уплотняя каждый из них.

Пристенный дренаж

В идеале его обустраивают при строительстве фундаментных стен. Если случилось, что дом уже функционирует, то стены придется оголить до самой подушки, чтобы провести профилактические работы.

У основания подушки необходимо создать проектный уклон. Для этого почву срезают или досыпают и уплотняют в нужных местах

Важно добиться перепада высот 2 см на 1 пм дренирующих труб. Застилают геотекстиль по всему периметру траншеи до её верха, фиксируют дно 20 см слоем чистого гравия, в котором формируют углубление под трубу

Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными. Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы. Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой. Засыпают траншею.

Работы целесообразно производить после окончания работ по возведению фундамента.

Кольцевая система

Сделать дренаж мелкозагубленного фундамента можно по тому же алгоритму, что пристенный, но необходимо учесть несколько нюансов:

  • Глубина заложения труб должна располагаться строго ниже уровня промерзания грунта, ниже уровня подошвы на 0,3…0,5 м;
  • Приемный колодец должен быть оснащен глухим дном, под его основание не нужно засыпать щебень.

Порядок выполнения работ:

  1. Выкопайте траншею на заданном расстоянии от периметра дома.
  2. Уплотните основание, выверите уклон и засыпьте его щебнем.
  3. Уложите и смонтируйте трубы.
  4. Защитите их геотекстилем.
  5. Засыпьте щебнем не менее 20 см.
  6. Установите колодцы, соедините их с трубами.
  7. Засыпьте колодцы.
  8. Можно заполнять оставшийся объем траншеи.

https://youtube.com/watch?v=KV7uxPEfr60

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройству

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Виды дренажа основания дома

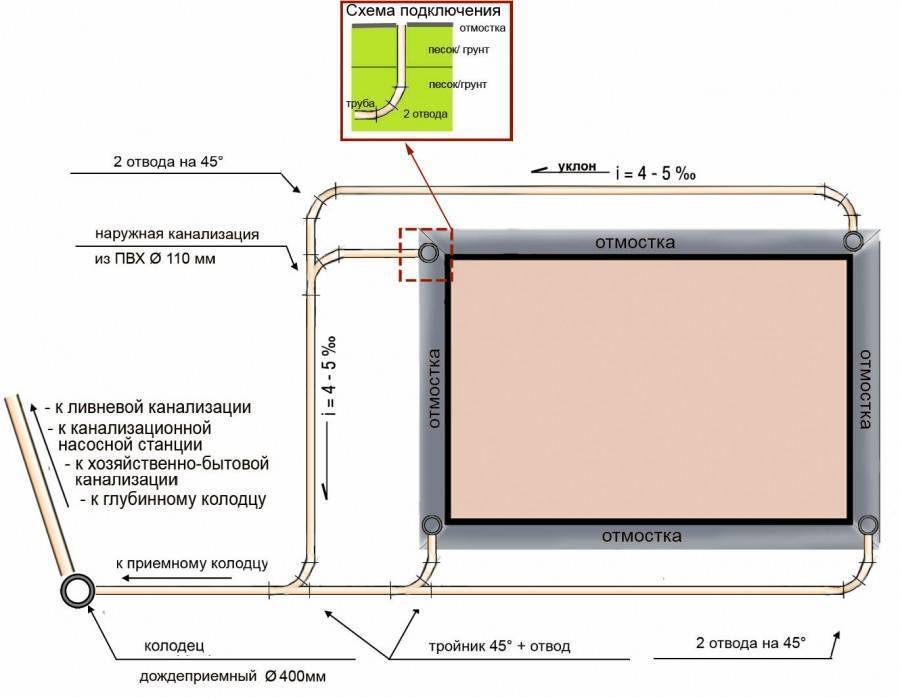

Схема дренажа фундамента по периметру строения.

Дренаж пристенного типа вокруг фундамента обустраивается при наличии в здании подвальных, а также цокольных помещений. Целесообразнее прокладку пристенного дренажа начинать в процессе строительства основания, когда изначальный котлован не был засыпан. В ином случае придется его выкапывание производить заново, что принесет дополнительные трудозатраты и финансовые вложения.

Если дом обладает прямоугольной формой, прифундаментный дренаж обустраивается вокруг основания, а в углах дрены должны быть обустроены смотровыми колодцами. В наиболее глубоком месте дрены должны быть подведены к откачивающему колодцу, который станет отводить поступающие стоки за пределы участка. Глиняный замок следует разместить на расстоянии в 0,5-1 м от стен здания, он станет обеспечивать дополнительную защиту основания от влаги.

Кольцевой или траншейный дренаж фундамента, в отличие от пристенного, закладывается в отдалении от основания на 1,5-3 м. Его обустройство можно осуществлять на участках с глинистыми и суглинистыми грунтами, а также в том случае, когда дом лишен цоколей, технических подполий и подвалов. Между фундаментом и дренажом следует уложить слой глины, что поможет защитить основание здания от затоплений.

Независимо от того, какой тип дренажной системы будет использоваться, его закладку следует осуществлять глубже самой низкой точки основания на 0,5 м. Это поможет обеспечить эффективную защиту дома от грунтовых вод и жидкости.

Схема укладки дренажных труб.

сопровождается укладкой дрен в слой, который пропускает воду. В качестве слоя может быть использован, например, щебень, применяемый для засыпки дна траншеи. Щебень следует тщательно утрамбовать, предусмотрев уклон трубы. В тех местах, где дрены будут иметь повороты и соединения, необходимо установить соединительные элементы, обернув трубы гидроизоляционным материалом своими руками.

Траншейный дренаж позволит в значительной степени снизить уровень подземных вод. Обустройство такого , который еще называется кольцевым, предполагает монтаж траншей вокруг основания здания, в которые после будет нужно проложить дренажную систему. Эти канавки одновременно могут быть применены при проведении ливневой канализации.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Популярные статьи  Как выбрать смеситель для ванной: обзор видов и рейтинг лучших смесителей

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройству

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

  • Если открытая система нецелесообразна из-за нехватки свободного места на участке;
  • Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

  • Пристенные системы;
  • Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

Популярные статьи  Оборудование для резки труб: виды инструментов и особенности их применения

  • На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
  • Каждый поворот и соединение трубопровода должны оснащаться колодцем;
  • При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
  • Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

  • Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
  • Второй слой – это обычная геотекстильная ткань;
  • Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Нужен ли пристенный дренаж вокруг фундамента дома?

Многие застройщики решают строить дом с подвалом. Стоимость строительства подвала сравнима с затратами на сооружение обычного этажа.

В подвале можно располагать только не жилые, вспомогательные помещения — прачечную, тренажерный зал, сауну, котельную, мастерскую, кладовку и т.п.  Все эти помещения с лучшим комфортом и удобством разместились бы и на обычном этаже или мансарде.

В недалеком прошлом дома было принято строить на ленточных фундаментах глубокого заложения. Устройство в таком доме подвала действительно было выгодно — фундамент выполнял роль наружных стен помещений подвала.

Применение в современном малоэтажном строительстве облегченных конструкций и мелкозаглубленных фундаментов делает не выгодным устройство в доме подвала.

Тем не менее, любители традиций и основательности не редко выбирают дом с подвалом на ленточном фундаменте глубокого заложения. Чтобы комфортно пользоваться помещениями в подвале, подвал необходимо защитить от грунтовой влаги.

Метод укладки труб

Как отмечалось немного выше, все трубы для обустройства дренажа стоит подбирать с строгим учетом категории грунта. То же самое правило касается и метода их укладки. В грунт, который характеризуется, как щебеночный, то конструкции вполне можно монтировать без применения специального фильтрующей основы. Для всех остальных грунтов процесс укладки труб производится следующим образом:

  1. После полного выравнивания, производится монтаж колодцев. Подобные приспособления должны быть установлены на всех поворотах, а также там, где осуществляется смена угла наклона труб. На полностью прямых территория колодцы устанавливаются на расстоянии примерно 50 метров друг от друга. Все уложенные трубы сквозь колодцы проходят, потому стоит предусмотреть наличие отверстий. Они необходимы, чтобы следить за общим состоянием всей системы отвода воды. Также при помощи колодцев вполне можно осуществлять прочищение колодцев, используя напор воды.
  2. На самое дно траншеи следует насыпать подготовленный песок, который в обязательном порядке уплотняется специальной трамбовкой. Подобный слой не менее 5 см. Наверх укладывается геотекстиль, прочно закрепляется на самом краю траншеи, закрывая постепенно и ее.
  3. Осуществляется засыпка щебня, слой его должен быть примерно 6-9 см. Уже на него кладутся трубы и также засыпаются небольшим слоем щебня. Желательно чтобы его толщина была не меньше 20 см. Благодаря подобным манипуляциям труба оказывается в особое «рубашке» из щебня.
  4. Засыпанный щебень обязательно закрывается оставшимися свободными краями, а сверху все засыпается грунтом.

Процесс выполнения самостоятельного выполнения дренажной системы на загородных участках достаточно прост, главное следовать определенной инструкции.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Популярные статьи  Как класть кирпич: пошаговая инструкция

Выбор в пользу устройства дренажа фундамента своими руками

Если вы заинтересуетесь поиском специалистов, которые возьмутся за строительство дренажа для вашего фундамента, то будете неприятно удивлены цене вопроса. В большинстве специализированных компаний стоимость погонного метра дренажной системы начинается от 2000 рублей, и это далеко не предел! В свою очередь своими руками дренаж фундамента можно сделать за 15-20 тысяч. Безусловно, нужно быть готовым к значительным трудозатратам. Стоит отметить, что оные будут гораздо меньшими, если дренажная система будет закладываться уже на этапе возведения фундамента. Конечно, если вы не настроены серьезно и делаете фундамент из покрышек, в работах над дренажом просто нет смысла.

В каких случаях нужно делать дренаж фундамента

Устройство дренажной системы должно быть обоснованным. Задумываться над дополнительной защитой фундамента от грунтовых или поверхностных вод следует в следующих случаях:

  • если УГВ находится выше подошвы фундамента;
  • если расстояние от подошвы фундамента до УГВ не превышает 0,5 м. В этом случае есть риск сезонного колебания уровня подземных вод со всеми вытекающими последствиями для подземной конструкции;
  • при строительстве дома на пучинистых грунтах в регионе, характеризующимся большими значениями глубины промерзания грунта. Задача дренажа – отвести воду из-под фундамента, тем самым уменьшив пучинистые явления под подошвой фундамента

Дренаж фундамента: пристенный, кольцевой, отсекающий

Чаще всего для осушения основания дома отдают предпочтение нескольким типам дренажных систем:

  • пристенный дренаж фундамента. Устраивается еще на этапе строительства фундамента, что позволяет избавиться от серьезных трудозатрат при проведении работ. Пристенный дренаж фундамента устраивается путем укладки дренажных труб по периметру фундамента (ниже его подошвы) с наклоном в сторону магистральной трубы, отводящей воду в коллекторный колодец;
  • кольцевой дренаж аналогичен пристенному, но возводится по периметру фундамента на расстоянии 2-3 метра от него. Устройство такой системы актуально, если дом построен и возведена отмостка фундамента;
  • отсекающий дренаж устраивается на площадках с ярко выраженным уклоном. Применение такой технологии позволяет экономично осушить не только основание под фундаментом, но и пласты земли, которые лежат ниже линии дренажа

На практике чаще всего устраивают пристенный или кольцевой дренаж фундамента, о строительстве которых и пойдет речь ниже.

Этапы строительства дренажной системы

Будем считать, что вы еще только собираетесь строить фундамент, поэтому дренажную систему будем закладывать пристенного типа:

  • вырываем котлован (для плитного фундамента) или траншеи (для ленточного);
  • выравниваем основание небольшим слоем песка;
  • по периметру будущего фундамента укладываются дренажные трубы с наклоном не менее 0,005 м на каждый погонный метр. Наклон выдерживается в сторону магистральной трубы и коллекторного колодца путем подсыпки (отсыпки) щебня. Снаружи труба должна быть защищена слоем щебня и геотекстилем – такая мера позволит избежать быстрого заиливания дренажной системы;
  • на каждом втором повороте дренажной трубы монтируют ревизионные колодцы, глубина которых должна быть на 0,5 м больше глубины закладки труб. Ревизионные колодцы при необходимости позволят прочистить систему путем напорной подачи жидкости;
  • далее предусматривают ливневую канализацию и устраивают щебневую или песчаную подушку под фундамент – приступают к строительству собственно фундамента

Онлайн-калькулятор ленточного фундамента

Осуществить расчет основания возможно при помощи онлайн-калькулятора и аналогичных программ. Так легко рассчитать примерную стоимость работ, определить объемы поставок, количество требуемых материалов и закупок.

Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройствуОнлайн-калькулятор помогает осуществить расчет.

Пошаговая инструкция к типичному строительному калькулятору:

  1. Выбрать нужный тип ленты.
  2. Указать марку бетона.
  3. Ввести значения параметров ленты (ширину, длину, высоту, толщину).
  4. Указать длину стержня арматуры.
  5. Произвести расчет металлических конструкций (имеется ли бетонная подготовка на участке, каковы площадь сечения стержней и их длина).
  6. Ввести характеристики опалубок (толщину, ширину и длину доски).

На основании этих данных программа выдает чертеж, который можно распечатать, и подробную информацию, касающуюся:

  • веса и объема бетона;
  • нагрузки на почву от основания;
  • площадей внешней боковой поверхности и подошвы;
  • общего веса и длины металлических конструкций;
  • шага поперечных стержней.

Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройствуНа основании данных получается чертеж ленточного фундамента.

Порядок работ: поэтапная инструкция

Устройство дренажной системы начинают с подготовки фундамента, которая включает:

  • откапывание всего основания дома (вынутый грунт располагается на специальной строительной площадке, его используют для обратной засыпки);
  • копку траншеи ниже уровня фундамента;
  • высушивание фундамента с помощью газовой горелки (но лучше, если он высохнет на свежем воздухе) и его очистка от земли и остатков прежней гидроизоляции;
  • обработку внешней части основания дома грунтовкой (битумно-керосиновая смесь);
  • нанесение битумной мастики;
  • укладку на свежий битум армированной сетки или геотекстильной ткани;
  • повторное нанесение мастики (примерно через сутки, после полного высыхания первого слоя).

В выкопанную траншею высыпается гравий. Это достаточно дорогой, но качественный строительный материал, не поддающийся усадке и обладающий отличными фильтрующими свойствами. Каждый слой гравия утрамбовывается ручным катком. Сверху специалисты рекомендуют выполнить бетонную заливку (обустройство отмостки) и покрыть её различными декоративными элементами.

  1. выкапывается ров вокруг здания (глубина ниже уровня фундамента, ширина не меньше тридцати сантиметров, отступ от здания один метр);
  2. на дно засыпается песок с обеспечением уклона в сторону водосборников (толщина подушки от 5 до 10 сантиметров);
  3. дно и стенки выстилаются геотканью, края которой закрепляются анкерными штырями;
  4. сверху насыпается слой гравия толщиной в десять сантиметров;
  5. укладываются пластиковые трубы для дренажа с перфорацией (выпускаются уже обмотанными геотканью);
  6. трубы засыпаются слоем гравия;
  7. выше засыпки совмещают края геотекстиля и сшивают их между собой;
  8. по углам здания располагаются смотровые колодцы;
  9. водоприёмники размещаются в 3-5 метрах от дома ниже фундамента, но выше грунтовых вод (в не слишком влажном грунте достаточно двух водоприёмников-колодцев);
  10. дно всех технических ям выстилается геотекстилем;
  11. ёмкости для сбора влаги обсыпаются гравием, а сверху накрываются грунтом (на дне водосборников предварительно высверливается по два-три отверстия для стока воды);
  12. производится подключение насосов (если это предусмотрено проектом);
  13. производится обратная засыпка всей системы грунтом.

Особенности для разных построек

Обустройство фундамента под дом и его конструкции зависит от типа почвы и нагрузки здания. При возведении малогабаритных построек используют малозаглубленное основание (глубина залегания – 70 см). Если они выполнены из камня или кирпича, то рекомендуется фундамент глубокого залегания.

Существуют и другие особенности, о которых нужно знать:

В северных регионах, где зимние температуры опускаются ниже -20…-30 °С, основное внимание уделяют теплоизоляции блоков (особенно если почва слабопучинистая).
Предпочтительная форма кладки фундамента для небольших зданий – трапеция либо прямоугольник с лабиринтом внутри

В последнем случае кладка расширяется книзу.
Чем тяжелее здание, тем обширнее должны быть подготовительные работы на участке.
Если строят загородный дом с цоколем, то используют фундаментальные железобетонные блоки
При этом важной задачей является обеспечение гидроизоляции, утепления и вентиляции. Даже на участке с сухой почвой и при малом количестве осадков необходимо защитить фундамент от подземных вод.
Для построек, которые нагружаются от движения (гаража, ворот, качелей, горок, аттракционов), хорошо подходит ленточное основание.

Как сделать дренаж фундамента дома своими руками: пошаговый инструктаж по обустройствуОбустройство фундамента зависит от типа почвы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
