Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

  1. 1. Гибкие;
  2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

  1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью. Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании. Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;
  2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;
  3. Солнечные батареи, фотоэлемент которых выполнен из селена;
  4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;
  5. Из органических соединений;
  6. Из арсенида галлия
  7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Достоинства и недостатки в сравнении с жесткими модулями

Гибкие панели выигрывают у классических конкурентов практически по всем параметрам. Главными из них являются два наиболее важных достоинства

1.Среднегодовая производительность.

Практически в любых регионах с количеством солнечных дней в году менее 300, тонкопленочные варианты оказываются эффективнее. Их КПД резко не «проседает» при рассеянном и падающем под большими углами свете.

Они малочувствительны к температурам вплоть до 60-70°C, в то время как кремниевые модули при таком нагреве теряют около 20% генерации. Это сильно сокращает срок окупаемости СЭС на «пленочной» базе и делает вложения в покупку более выгодными.

2.Функциональность.

Благодаря эластичности и малому весу, гибкие батареи могут широко применяться там, где установка традиционных модулей невозможна. Ими можно покрывать изогнутые крыши теплиц, дугообразных остановок общественного и частного транспорта, дизайнерских зданий с нелинейной формой кровли.

Тонкие пленки уже сегодня можно вставлять даже в одежду и обувь, чем часто пользуются модные дизайнеры. Кроме того, быстро набирает популярность комплектация гибкими панелями некоторых видов автомобилей и общественного транспорта. В Китае электробусы, питающиеся от тонкопленочных солнечных батарей, в нескольких небольших городах полностью вытеснили классический вид автобусов.

 Частично прозрачные модификации обладают еще более широкими возможностями. В перспективах самого ближайшего будущего – переход на энергосберегающие панорамные окна в офисах крупнейших компаний всех развитых стран мира.

Основных недостатков на сегодняшний день тоже два.

1.КПД при идеальной освещенности и цены.

Обратная ситуация складывается с гибкими батареями на редкоземельных элементах. КПД у CIGS выше, но стоимость настолько высока, что их использование пока целесообразно только в высокотехнологичных отраслях, где цена изделия не критична.

2.Проблема с утилизацией.

Все без исключения гибкие солнечные батареи являются экологически чистыми в процессе эксплуатации. Однако по завершении срока службы их утилизация обходится производителям в немалые суммы. Причина этого – в ядовитости теллура, галлия, кадмия, германия и прочих редкоземельных элементов, что требует применения дорогостоящих технологий при их захоронении.

Решить проблему кардинально поможет только переход на третье поколение панелей, созданных на основе безопасных природных минералов и органики.

Особенности эксплуатации гибких модулей

Зная особенности использования гибких солнечных панелей, вы сможете определить эффективные варианты их установки:

  • гелиопанели этого типа рационально использовать в регионах с жарким климатом, где много солнечного света;
  • максимальной продуктивности устройств удается достичь, если монтировать их на крупных гелиокомплексах;
  • в условиях пасмурной погоды производительность устройств снижается, поэтому владелец дома должен заблаговременно позаботиться о возможности подключения к централизованному источнику электроэнергии;
  • при нагревании фотоэлемента падает производительность гелиопанелей;
  • во время монтажа батареи рекомендуется располагать с южной стороны дома под углом 35-40°.

Благодаря небольшому весу гибкие солнечные модули рационально применять в таких случаях:

  • для установки на электромобилях и электросамолетах;
  • во время пеших походов (панели можно нашить на куртки и рюкзаки, тогда подзарядка аккумуляторов будет происходить во время движения);
  • на крышах палаток, охотничьих домиков;
  • на крышах яхт.

Гибкие модули применяют как достойную альтернативу кровельному материалу. Для этого их надо закрепить на крыше из шифера, черепицы или металлопрофиля. Такая конструкция не только придает дому оригинальный вид, но и служит для выработки энергии. Свернутые в трубку гибкие панели можно брать с собой в поход в качестве основного источника получения электричества. Небольшой вес позволяет переносить их на большие расстояния.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Популярные статьи  Обогрев водостоков: монтаж системы обогрева кровли и водостоков своими руками

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Галерея изображений

Фото из

Соединение ячеек солнечной батареи

Количество панелей в зависимости от потребностей

Последовательное соединение солнечных приборов

Прямое подключение к приборам освещения

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Инструкция по монтажу гибких солнечных батарей

Первым шагом становится масштабное планирование, включающее в себя проектирование системы на основе расчета необходимой мощности.

Расчет количества панелей

В основу проектирования закладывают следующие данные:

  • суточную интенсивность использования энергии;
  • емкость задействованных аккумуляторов;
  • общую номинальную производительность фотоэлементов;
  • количество модулей.

Легче всего определиться с потреблением электроэнергии: достаточно посчитать запросы всех эксплуатируемых электроприборов, необходимые данные указываются на их маркировке. В соответствии с полученным значением приобретают инвертор – устройство, добывающее из постоянного тока переменный с заданным параметром частоты. Прибор подбирают с запасом минимум 0,5 кВт.

Следующий шаг – расчет аккумуляторных батарей исходя из того, какая получилась суммарная мощность потребителей с учетом 40% минимального их заряда. Количество солнечных панелей определяют, ориентируясь на регион и приоритетные модели оборудования.

Особенности размещения

При проектировании следует помнить, что гелиосистемы при нагревании рабочих компонентов функционируют менее эффективно. В частности, летом, когда панели раскаляются, они продуцируют меньше энергии, чем зимой – в холодные месяцы в солнечные дни фотоэлементы улавливают больше света для дальнейшей его переработки.

Размещение гибких солнечных панелей

С учетом того, что положение солнца в течение дня меняется, модули монтируют универсально – с южной стороны, наклонив не более чем на 40 градусов.

Последовательность монтажа

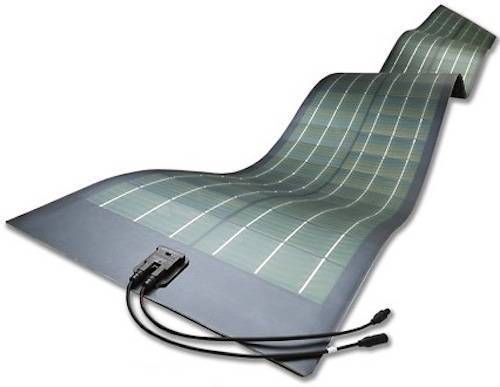

Гибкие солнечные панели в рулоне доступны для самостоятельного монтажа. В зависимости от климатических особенностей региона их размещают поверх кровельного пирога, на отдельно стоящих вспомогательных сооружениях, на фасаде объекта, притом решения можно комбинировать.

Чаще всего монтаж гелиосистемы производится на крыше. В тех случаях, когда конфигурация и габариты кровли не способствуют надежному размещению модулей, возводят вспомогательный каркас и на него крепят панели. Подобные проекты увеличиваются по стоимости, но они оптимальны, если крыша труднодоступна, имеет сложный рельеф. Фасад в качестве локации для модулей рационален в тех случаях, когда крыша имеет недостаточную площадь. Модули становятся элементом дизайнерской схемы, выполняют роль дополнительного украшения объекта.

Фотоэлектрические элементы покрываются с изнаночной стороны слоем липкой субстанции смолянистого происхождения. Для монтажа необходимо удалить с панели защитную пленку, чтобы можно было ее приклеить на выбранном участке. Площадку предварительно качественно зачищают и промывают. В процессе установки изделий не нужны специализированные элементы, обязательным требованием является лишь соблюдение мер безопасности. Следует придерживаться предлагаемой производителем схемы подключения компонентов, чтобы была соблюдена их последовательность.

Гелиомодуль оснащается с одного края парой выведенных проводов, поэтому каждое изделие нужно размещать таким образом, чтобы данные кабели в дальнейшем было проще соединить одной шиной, тем самым обеспечив последовательное подключение.

Тонкопленочные технологии для солнечных панелей

Изобретение технологии с использованием тонкой пленки дало возможность постепенно вытеснить кристаллические солнечные панели, приближаясь к ним по своим техническим характеристикам. Основные преимущества таких изделий заключаются в их невысокой себестоимости, которая становится определяющим фактором в конкурентной борьбе. Модули нового типа отличаются гибкостью, легкостью и эластичностью, что дает возможность устанавливать их практически на любые поверхности.

Основными компонентами пленочных систем являются алюминий, аморфный кремний, теллурид кадмия и другие виды полупроводников, из которых состоит вся конструкция. Все элементы закрепляются на полимерной пленке и составляют единое целое. Количество вырабатываемой электроэнергии напрямую зависит от площади изделия.

Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения

В самом начале в тонкопленочных элементах применялся аморфный кремний, наносимый на подложку. Такая конструкция, где используются эти компоненты служила совсем недолго, а КПД составлял всего лишь 4-5%. С улучшением технологии эти показатели возросли, в том числе и КПД, который достиг 8%. Тонкопленочные солнечные батареи третьего поколения увеличили этот показатель до 12% и стали вполне конкурентоспособными по отношению к кремниевым панелям. Таких показателей удалось достичь за счет селенида меди-индия и теллурида кадмия, нашедших свое применение еще в первых портативных зарядных устройствах.

Теллурид кадмия считается более перспективным для дальнейшего использования в солнечных батареях с тонкой пленкой. Некоторое время шли споры о его токсичности, но исследования показали, что вредные выбросы минимальны и не представляют опасности для окружающих. При этом, его КПД достиг 11%, а цена за 1 Вт на 30% ниже, по сравнению с кремниевыми аналогами.

Селенид меди-индия считается еще более эффективным. В настоящее время индий в большинстве случаев заменяется галлием, поскольку он практически весь используется в других производствах. Однако, даже в этом случае пленочные солнечные батареи нового поколения выдают КПД, равный 20%.

Солнечные батареи с использованием новейших инноваций

Большинство производителей панелей предлагают ряд моделей, это могут быть монокристаллические и поликристаллические варианты продукции с различной номинальной мощностью. За последние несколько лет эффективность панелей существенно возросла благодаря многим достижениям в технологии и материалах, из которых делают солнечные батареи.

На текущий момент можно отметить 8 основных технологий, при производстве высокоэффективных солнечных батарей:

  • PERC (Passivated Emitter Rear Cell) — диэлектрический слой на обратной стороне ячейки;
  • Bifacial — Двухсторонние;
  • Multi Busbar — Многолинейные;
  • Split panels – Половинчатые;
  • Dual Glass — Безрамочные, с двойным стеклом;
  • Shingled Cells — Безразрывные элементы;
  • IBC (Interdigitated Back Contact cells) — переплетеные контакты сзади ячейки;
  • HJT (Heterojunction cells) — гетероструктурные ячейки.
Популярные статьи  Где должны располагаться розетки в ванной?

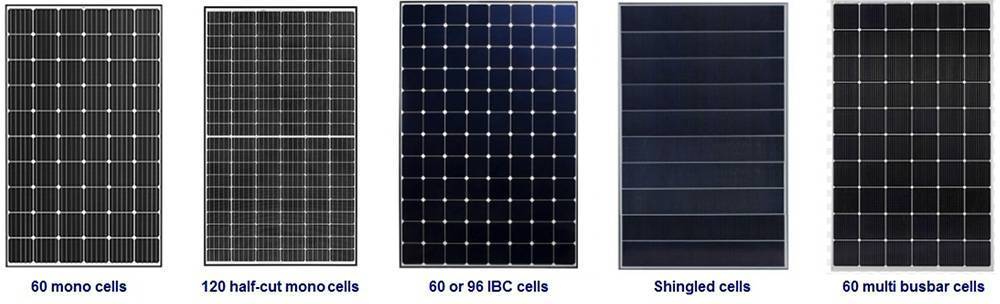

Пять основных типов солнечных панелей с использованием новейших технологий солнечных фотоэлементов в 2020 году:

Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения

Применяя инновационные решения, в производстве солнечных модулей, постоянно происходят различные улучшения эффективности, уменьшения влияния затенения и повышения надежности, при этом несколько производителей в настоящее время дают гарантию производительности до 30 лет.

Учитывая все новые доступные варианты выбора современных солнечных батарей, стоит провести некоторые исследования, прежде чем инвестировать в солнечную установку

В нашей полной обзорной статье о солнечных панелях мы расскажем, как выбрать надежную солнечную панель и на что обратить внимание

Общие правила установки солнечных панелей

При монтаже солнечных панелей необходимо обязательно учитывать 5 факторов, сочетанием которых, в конечном итоге определяется место и способ установки:

  1. Отвод тепла
  2. Тень
  3. Ориентация
  4. Наклон
  5. Доступность для обслуживания

Как было сказано выше, отвод тепла играет важную роль в поддержании работоспособности батарей. Между панелью и плоскостью установки обязательно нужно оставлять вентиляционный зазор, и чем он больше — тем лучше. Обычно при монтаже рамы или каркаса для крепления модулей между панелью и плоскостью оставляют 5−10 сантиметров. Максимальная вентиляция обеспечивается при установке на отдельной раме или штанге.

Любая тень, падающая на батарею от деревьев или строений, «отключает» затененную ячейку, что ускоряет деградацию дорогих монокристаллических модулей и полностью прекращает выработку энергии в поликристаллических. Производители предлагают различные способы минимизации риска возникновения «горячей точки» из-за прерывания электроцепи, что нужно учитывать при покупке. Но лучше устанавливать батарею таким образом, чтобы «жесткая» тень не могла попасть на нее никоим образом. «Мягкая» тень из-за тумана, облаков или смога не наносит вреда батарее, просто снижает выработку энергии.

Ориентировать батарею нужно на юг — так инсоляция будет максимальной. Все прочие способы установки являются компромиссными, и лучше их не рассматривать. Потратить десятки тысяч рублей на покупку модулей, но сориентировать батарею не по солнцу было бы неразумно. Карты инсоляции для различных регионов РФ опубликованы в интернете и общедоступны. Средняя полоса России преимущественно находится во 2-й зоне инсоляции, где с 1 кв. метра правильно установленного идеального солнечного модуля можно получать до 3 кВтч/сутки.

Доступность батареи для быстрой очистки поверхности позволяет выполнять эту несложную операцию без привлечения специалистов. Зимой поверхность нужно освобождать от снега, летом — от пыли и грязи, нанесенных ветром и дождем. Если поблизости находится строящийся объект, то очищать поверхность модулей придется ежедневно. Проще всего это делать струей воды из шланга или любой щеткой для мойки окон.

Сфера применения солнечной энергии

Есть три направления использования солнечной энергии:

  • Экономия электроэнергии. Солнечные панели позволяют отказаться от централизованного электроснабжения или уменьшить его потребление, а также продавать излишки электричества электроснабжающей компании.
  • Обеспечение электроэнергией объектов, подведение к которым линии электропередач невозможно или невыгодно экономически. Это может быть дача или охотничий домик, находящийся далеко от ЛЭП. Такие устройства используются также для питания светильников в отдаленных участках сада или автобусных остановках.
  • Питание мобильных и переносных устройств. При походах, поездках на рыбалку и других подобных мероприятиях есть необходимость зарядки телефонов, фотоаппаратов и прочих гаджетов. Для этого также используются солнечные элементы.

Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключения
Солнечные батареи удобно применять там, куда нельзя подвести электричество

Сферы применения

Помимо ситуаций, где тонкопленочные модификации могут использоваться наравне с классикой, существует несколько сфер, где применение традиционных модулей неудобно или невозможно вовсе:

  • благодаря чрезвычайно малой массе, гибкие батареи часто устанавливаются на дроны, а также электрические и гибридные автомобили:
  • использование солнечных пленок очень удобно в портативных СЭС небольшой мощности, что быстро оценили любители многодневных походов пешком или на лодках;
  • начинается постепенное внедрение тонкопленочной фотовольтаики в традиционные предметы гардероба – одежду, обувь, а также рюкзаки и сумки;
  • эластичность и небольшой вес незаменимы при снабжении энергией солнца теплиц и прочих конструкций с нелинейной формой кровли, не приспособленных к высокой нагрузке;
  • во многих странах гибкие панели массово покрывают навесы над стоянками авто и остановками общественного транспорта;
  • в самом ближайшем будущем тонкие пленки начнут интегрироваться не только в крыши, но и в окна.

Новая гелио технология быстро завоевывает мир, хотя и находится пока в стадии становления. Основным ее преимуществом перед классическими жесткими вариантами является мобильность и варианции использования.

Традиционные кремниевые модули практически не имеют возможностей дальнейшего усовершенствования. Пленочные батареи, напротив, способны в разы увеличить свой КПД, стать еще более функциональными, дешевыми и абсолютно безопасными для окружающей среды.

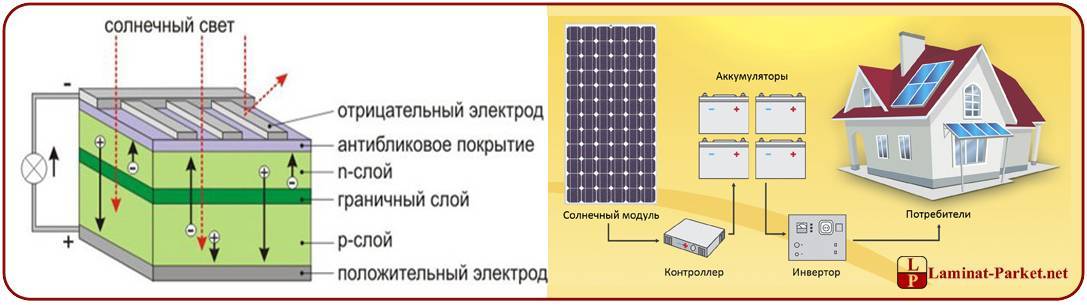

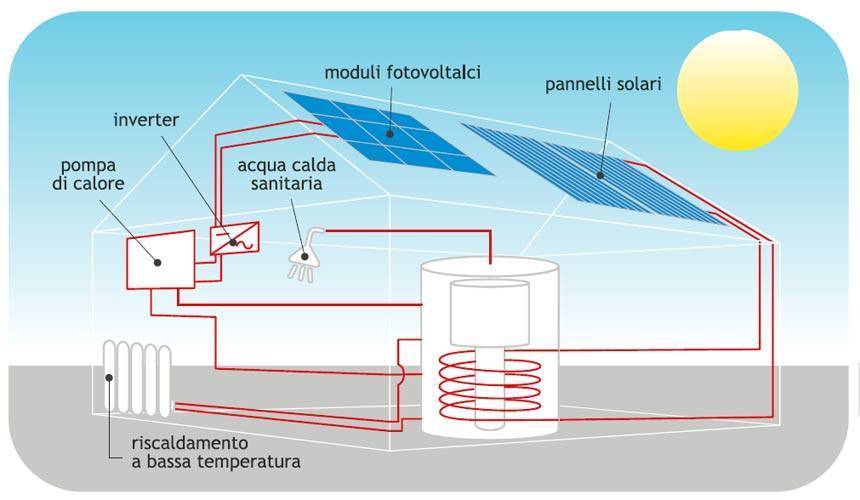

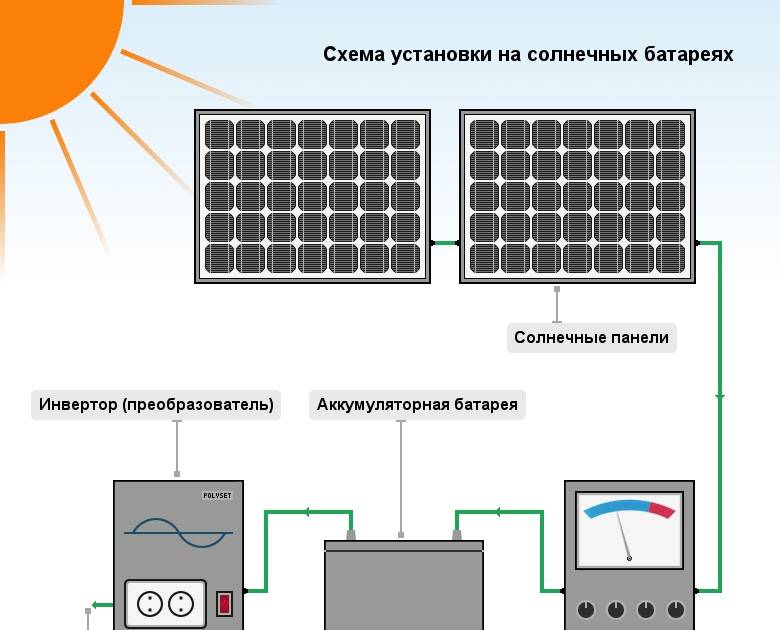

Схема работы солнечного электроснабжения

Когда проводишь взглядом по загадочно звучащим названиям узлов, входящих в состав системы питания солнечным светом, приходит мысль о супертехнической сложности устройства.

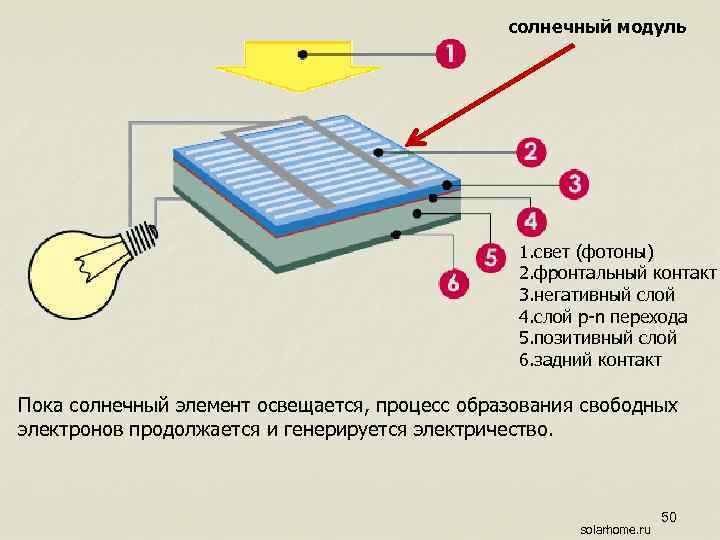

На микроуровне жизни фотона это так. А наглядно общая схема электрической цепи и принцип ее действия выглядят очень даже просто. От светила небесного до «лампочки Ильича» всего четыре шага.

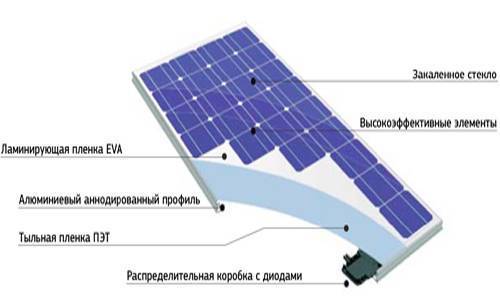

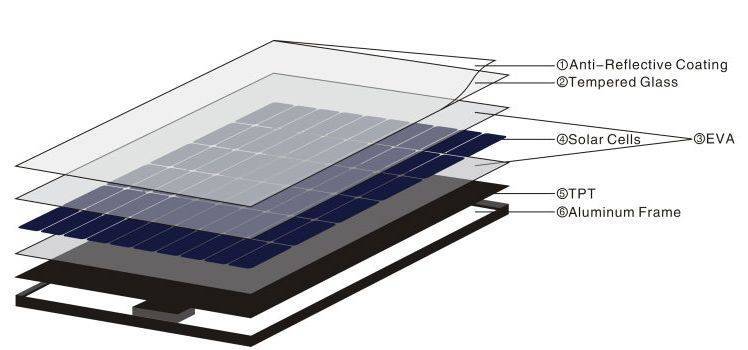

Солнечные модули – первая составляющая электростанции. Это тонкие прямоугольные панели, собранные из определенного числа стандартных пластин-фотоэлементов. Производители делают фотопанели различными по электрической мощности и напряжению, кратному 12 вольтам.

Устройства плоской формы удобно располагаются на открытых для прямых лучей поверхностях. Модульные блоки объединяются при помощи взаимных подключений в гелиобатарею. Задача батареи преобразовывать получаемую энергию солнца, выдавая постоянный ток заданной величины.

Устройства накопления электрического заряда – аккумуляторы для солнечных батарей известны всем. Роль их внутри системы энергоснабжения от солнца традиционна. Когда домашние потребители подключены к централизованной сети, энергонакопители запасаются электричеством.

Они также аккумулируют его излишки, если для обеспечения расходуемой электроприборами мощности достаточно тока солнечного модуля.

Аккумуляторный блок отдает цепи требуемое количество энергии и поддерживает стабильное напряжение, как только потребление в ней возрастает до повышенного значения. То же происходит, например, ночью при неработающих фотопанелях или во время малосолнечной погоды.

Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключенияСхема энергообеспечения дома с помощью солнечных батарей отличается от вариантов с коллекторами возможностью накапливать энергию в аккумуляторе

Контроллер – электронный посредник между солнечным модулем и аккумуляторами. Его роль регулировать уровень заряда аккумуляторных батарей. Прибор не допускает их закипания от перезарядки или падения электрического потенциала ниже определенной нормы, необходимой для устойчивой работы всей гелиосистемы.

Переворачивающий, так дословно объясняется звучание термина инвертор для солнечных батарей. Да, ведь на самом деле, этот узел выполняет функцию, когда-то казавшуюся электротехникам фантастикой.

Он преобразует постоянный ток солнечного модуля и аккумуляторов в переменный с разностью потенциалов 220 вольт. Именно такое напряжение является рабочим для подавляющей массы бытовых электроустройств.

Гибкие солнечные батареи: обзор типовых конструкций, их характеристик и особенностей подключенияПоток солнечной энергии пропорционален положению светила: устанавливая модули, хорошо бы предусмотреть регулировку угла наклона в зависимости от времени года

Популярные статьи  Выбираем въездные ворота для загородного дома — пошаговый алгоритм от ГК «АЛЮТЕХ»

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

  1. 1. Гибкие;
  2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью.

Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании.

Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;

2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;

3. Солнечные батареи, фотоэлемент которых выполнен из селена;

4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;

5. Из органических соединений;

6. Из арсенида галлия;

7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

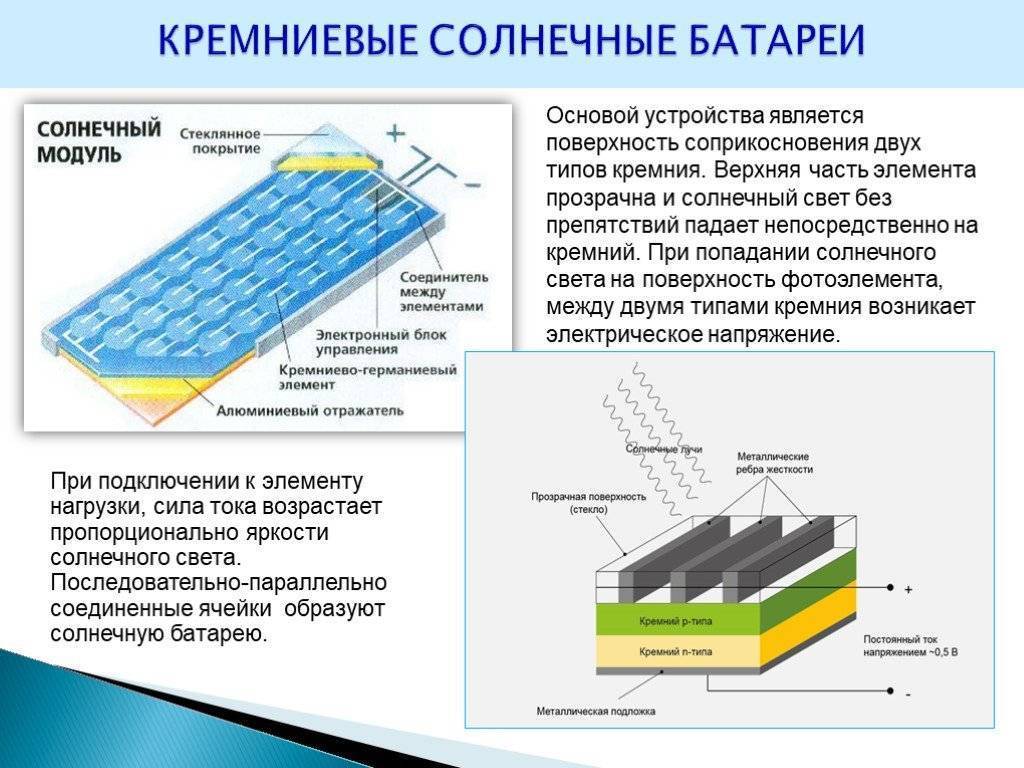

Фотоэлементы, выполненные из кремния, отличаются высокой чувствительностью к нагреванию, компактностью, надежностью и высоким уровнем КПД (коэффициента полезного действия).

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Разновидности

По способу функционирования солнечные системы делятся на два типа:

Автономные. Работают там, где нет возможности подключиться к центральной электросети. Минус проявляется в периоды длительного отсутствия солнца (например, зимой), когда есть риск остаться без электроэнергии. Нуждаются в подстраховке дизельным/бензиновым генератором.

Комбинированные. Система работает автономно, на генерации от солнца, но при необходимости переключается на дублирующий источник (электросеть или тот же дизель). Источники связаны в сеть с помощью приборов, переключение происходит в автоматическом режиме.

Технологии производства и устройства солнечной батареи отличаются, главным образом, методом нанесения кремния. Большинство систем используют модули следующих типов:

  • Поликристаллического типа. Бюджетный вариант солнечных батарей, подходит в качестве источника энергии для загородного дома. Существует версия мобильной модели, которую можно взять в путешествие или поход. Недостаток технологии – сравнительно низкая (до 18 %) эффективность.
  • Монокристаллический кремний. Панели более надежны в эксплуатации. У них выше срок эксплуатации (до 40-50 лет), стабильнее работа: они сохраняют до 70-80 % мощности на протяжении работы. Панели из монокристаллических элементов демонстрируют эффективность до 22 % (в серии); те, что используются в космической отрасли – до 38 %.

Также возможна установка следующих устройств:

  • Мультикристаллический кремний. Модули из мультикристаллического кремния просты в изготовлении, поэтому обладают более доступной стоимостью. КПД доходит до 15 %, служба рассчитана на 25 лет.
  • Тонкопленочные батареи. Могут функционировать при рассеянном свете (без прямого солнечного света), что является плюсом в туманном климате или в запыленном воздухе. Это дает дополнительно 10-15 % мощности в год (если сравнивать с традиционными кристаллическими системами).
  • Солнечные панели из аморфного кремния. КПД невысокий (6-8 %), зато вырабатываемая электроэнергия – одна из самых дешевых.
  • Модели на основе CIGS (полупроводниковые). В состав полупроводника входит медь в смеси с индием, галлием и селеном. В основе изготовления батареи лежит пленочная технология, эффективность достигает 15 %.
  • Батареи с использованием теллуида кадмия (CdTe). Изготавливаются по пленочной технологии, отличаются сверхтонким полупроводниковым слоем. КПД не превышает 11 %, зато генерируемая энергия обходится на 20-30 % дешевле, чем у кремниевых моделей.

Характеристики, достоинства и перспективы

Важнейшими характеристиками третьего поколения фотовольтаики являются:

  • толщина порядка 1 мм;
  • высокая прочность и устойчивость к внешним факторам;
  • легкость нанесения на все виды материалов;
  • возможность быстро изготавливаться на бесконечно длинных лентах – так называемые рулонные органические солнечные батареи;
  • различная светопропускная способность, вплоть до почти полной прозрачности;
  • предельно малый вес;
  • экологическая безопасность для окружающей среды и здоровья окружающих.

В настоящее время исследования и разработки новых органических солнечных батарей наиболее интенсивно проводятся в США, Германии, Японии, Китае и России. Основным направлением работ являются создание и совершенствование материалов для их изготовления. Конечная цель – сделать поглощающие энергию солнца элементы:

  • более эффективными;
  • многофункциональными,
  • быстрыми и простыми в изготовлении;
  • с максимально длительным сроком эксплуатации;
  • легкими и дешевыми;
  • разнообразными по форме.

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».

Источники

  • https://itc.ua/articles/solnechnyie-batarei-kak-eto-rabotaet/
  • https://m-strana.ru/articles/printsip-raboty-solnechnoy-batarei/
  • https://principraboty.ru/princip-raboty-solnechnoy-batarei-chto-takoe-solnechnaya-batareya/
  • https://sovet-ingenera.com/eco-energy/sun/princip-raboty-solnechnoj-batarei.html
  • https://ru.wikipedia.org/wiki/%D0%A1%D0%BE%D0%BB%D0%BD%D0%B5%D1%87%D0%BD%D0%B0%D1%8F_%D0%B1%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D1%8F
  • https://zen.yandex.ru/media/ecoenergetics/solnechnye-batarei-dlia-dachi-i-doma-princip-raboty-i-podbor-komplektuiuscih-5c84d728c92daf00b409f246

Выводы и полезное видео по теме

Представленные видеоролики показывают работу различных солнечных панелей в реальных условиях. Также они помогут разобраться в вопросах выбора сопутствующего оборудования.

Правила выбора солнечных панелей и сопутствующего оборудования:

Виды солнечных панелей:

Тестирование монокристаллической и поликристаллической панелей:

Для населения и небольших промышленных объектов реальной альтернативы кристаллическим кремниевым панелям пока что нет. Но темпы разработки новых типов солнечных батарей позволяют надеяться, что скоро энергия солнца станет главным источником электроэнергии во многих загородных домах.

Всем заинтересованным в вопросе выбора и использования солнечных батарей предлагаем оставлять , задавать вопросы и участвовать в обсуждениях. Форма для связи расположена в нижнем блоке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
