Газовая котельная для многоквартирного дома: нормы и правила обустройства

Содержание

Нормативные документы

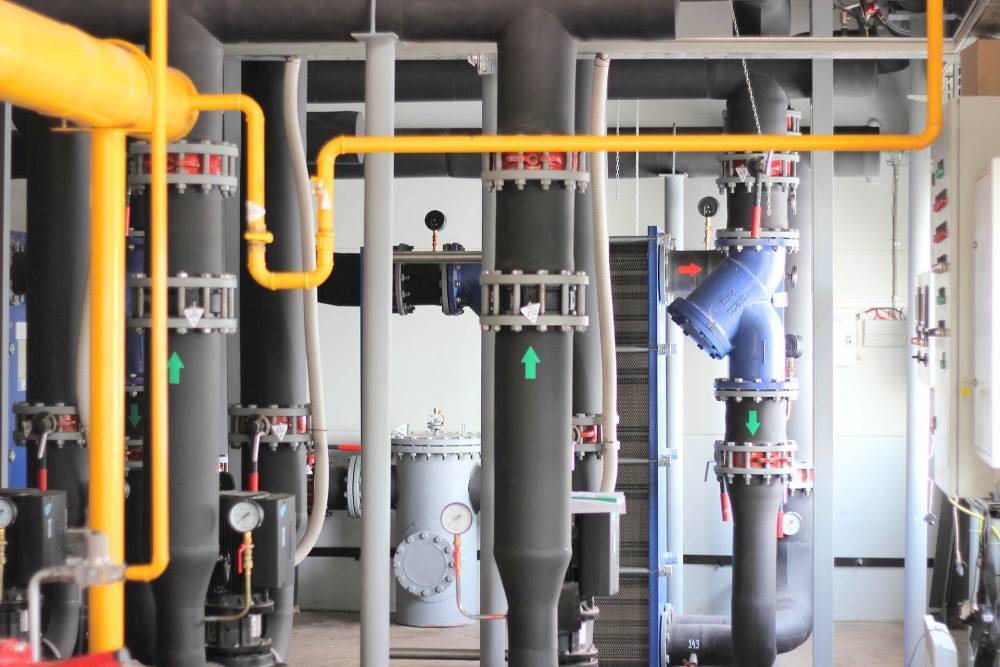

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП -87 п.6.29-48;
  • СП глава 4;
  • СП пункт 6.17-25;
  • СП пункт 7;
  • СП пункт 6.6;
  • СП пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

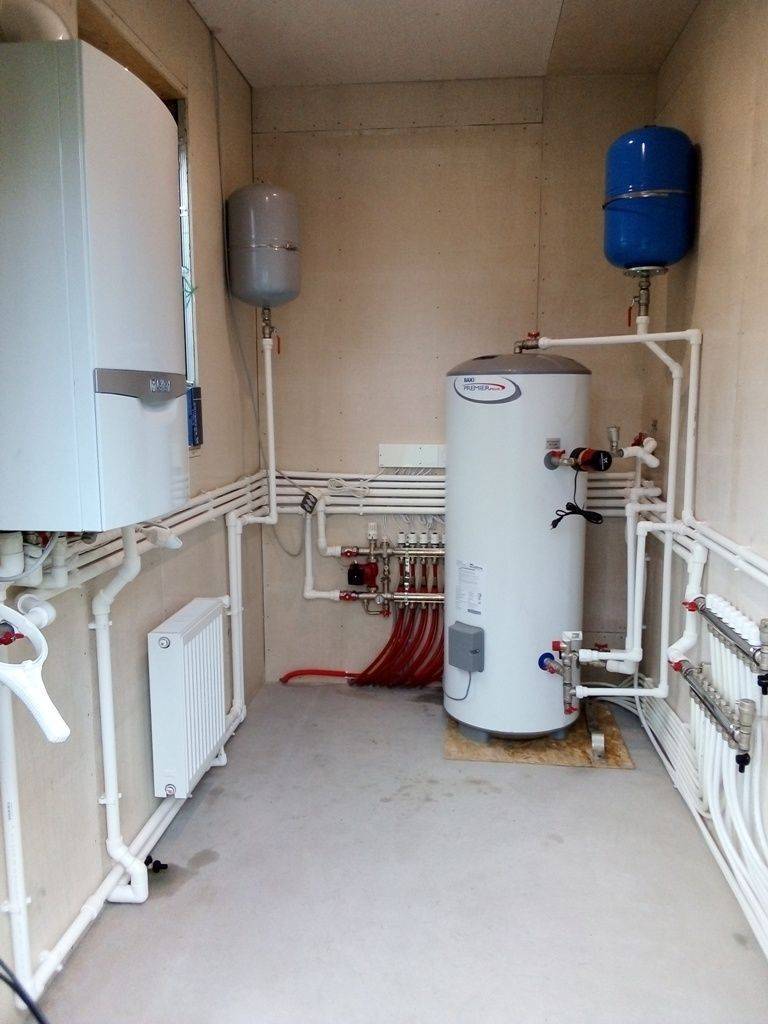

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Виды и устройство крышных котельных

Крышные котельные в многоэтажных домах обустраиваются для экономии денег при оплате коммунальных ресурсов.

Как показывают расчеты, МКД с индивидуальными котельными тратят на треть суммы меньше, нежели подключенные к городским источникам. Это связано с отсутствием потери тепла (как в центральном трубопроводе), поскольку система располагается сразу внутри дома и ведет напрямую в квартиры.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Размещение котельных имеет преимущества. К ним относятся:

  • экономия на строительных работах (нет нужды строить отдельное помещение);
  • возможность установки на ограниченной площади;
  • безопасность (при соблюдении всех правил и требований СНиП);
  • обустройство доступно на крышах новостроек и на старых зданиях (кроме ветхого и аварийного жилья);
  • при использовании автоматизированных агрегатов не нужно привлекать много персонала;
  • наличие дополнительных систем защиты (аварийное отключение, сигнализация).

Блочно-модульные крышные котельные

Изготовлением и установкой модульных крышных котелен занимается нанятая компания (выбор организации – право жильцов, принимающих решение на общедомовом собрании). Фирма делает замеры и готовит систему, соответствующую потребностям дома, где она будет располагаться. Для безопасной установки на крышах используются материалы, снижающие вес оборудования.

После назначения строительной экспертизы отдельного здания (для проверки надежности несущих конструкций) начинается установка. Требования к монтажным работам:

  • установление платформы –новы для будущей котельной;
  • подготовка покрытия, устойчивого к высоким температурам;
  • установка поручней на крыше;
  • улучшение звукоизоляции.

Готовится по персональному проекту. К стандартным модулям (с расположенным оборудованием) добавляются служебные помещения для персонала.

Встроенные крышные котельные

Реже можно встретить стационарные котельные, поскольку их обустройство начинается до завершения строительства дома. При подготовке проекта будущих строительных работ указывается планирование стационарной тепловой станции. Дальнейшие расчеты устойчивости несущих конструкций, пожарной безопасности сооружения проводятся до начала возведения МКД.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Достоинства газовых котлов

Газовые котлы получили широкое распространение, поскольку практичны и удобны в использовании, отличаются умеренными ценами на оборудование и на процесс дальнейшей эксплуатации.

Автономность

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Автономными или независимыми называют приборы, не требующие постоянного подключения к общим коммуникациям.

Если пробурить скважину и сделать объемный резервуар, то в плане водоснабжения дом будет считаться автономным, так как зависимости от централизованной подачи воды у него нет. Аналогичная система действует и для газового котла.

Если поблизости не проходит магистраль газопровода, а топить дровами и углем нет желания, то установка котла, работающего на природном или сжиженном газе, значительно упростит и удешевит процесс отопления дома.

Справка. Автономность достигается за счет того, что газ находится в баллонах. Следовательно, его можно транспортировать в любое место. Достаточно выделить небольшое пространство под баллоны, подсоединить их к системе.

Минус баллонов — их быстрое опустошение. В таком случае приобретается либо мобильный газгольдер, либо стационарный, который вмещает в себя гораздо большее количество газа и способен дольше обогревать дом.

Высокий КПД

Средний КПД у правильно работающего газового котла составляет более 90%. Все зависит от типа топлива, разновидности прибора, окружающей температуры и иных факторов.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

У некоторых агрегатов КПД значительно выше — около 95%, у других — чуть ниже. Поэтому за усредненный показатель и принимается цифра в 90%.

Это значение в любом случае выше, чем у котлов на твердом топливе. От сгорания газа остается минимальное количество «отходов», но они передаются в атмосферу в качестве углерода.

А если прибавить к этому фактору низкую цену на топливо, то газовый котел становится экономически выгодным отопительным устройством.

Долгий срок работы

Срок эксплуатации котла зависит от нескольких факторов:

Логично предположить, что дешевый агрегат вряд ли будет служить достаточно долго, ведь при его производстве сэкономлены деньги на оборудовании, на системах безопасности, на качестве материала. Средний срок службы недорогого котла составляет около 10—15 лет, в то время как качественный прибор способен проработать 20—25 лет.

От правильности эксплуатации.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Если в квартире или доме наблюдаются перебои с напряжением в электросети, то лучше приобрести источник бесперебойного питания системы on-line.

Он выпрямляет приходящий ток и не допускает скачков напряжения, моментально переключаясь на собственные ресурсы

Эта мера предосторожности позволит сохранить самую дорогостоящую часть котла — его электронику, цена которой может составлять от одной трети и до половины стоимости самого котла

От качества топлива.

На первый взгляд может показаться, что газ не разбавляют. На самом деле, как и дизель, и бензин, газ тоже может быть далеко не высшего качества. Поэтому стоит покупать его лишь у проверенных поставщиков.

Все эти меры позволят максимально продлить срок службы котла.

Компактность

Газовый котел не требует больших помещений для своего расположения. По размерам прибор может быть чуть больше стиральной машины. Это дает возможность пристроить агрегат практически в любое место: в ванную комнату, туалет, коридор, кладовую, бойлерную (при ее наличии). Даже маленькая квартира способна вместить газовый котел, который будет дополнительным источником ее отопления.

Отсутствие места для хранения можно назвать положительным моментом только в том случае, если жилое помещение подключено к системе магистрального газопровода.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Для полноценной работы такому котлу требуется лишь подсоединение к газовой трубе.

С другой стороны, автономные газовые устройства подразумевают необходимость организации места под баллоны или газгольдер.

Если владельцам квартиры это причиняет неудобства, то в частном доме можно найти место под прибор или создать его. В этом плане гораздо удобнее иметь стационарный газгольдер.

Он закапывается в землю и формально не требует какого-либо места в доме или на улице, а благодаря большому объему наполняется он раз в год. При умеренном потреблении газа и утепленном доме газгольдера хватит на длительный срок.

Простота эксплуатации

Взрослому человеку не составит труда разобраться в основных функциях котла, найти кнопки включения и выключения, а также вентиль для подачи газа. Система собрана таким образом, чтобы ее хозяевам было легко производить нужные манипуляции.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Электрические системы отопления

На сегодняшний день электрическое оборудование для децентрализованного отопления считается самым экономным. В работе таких устройств, как правило, используется принцип поляризации воды под воздействием переменного тока.

Подключение одной квартиры предполагает простую автономную систему с монтажом электрокотла с анодным принципом действия. Использование двухконтурных систем предполагает возможность обустройства теплых полов через отдельный контур. Для малогабаритных помещений оптимальным вариантом станут специальные батареи с индивидуальным отоплением, которые позволяют самостоятельно регулировать показатели тепла.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Более сложный процесс – перевод всего жилого дома на автономную электрическую систему. Для этого первоначально следует решить вопросы с подстанцией, рассчитать предполагаемые нагрузки на электросеть в соответствии с мощностью трансформатора. При необходимости следует сделать замену распределительных устройств. Это мероприятие должно быть согласовано с энергетической компанией.

Важно! Большинство старых систем и электропроводок не смогут справляться с высокими нагрузками. Поэтому в переведенном на автономное отопление доме рекомендуется заменить лампы накаливания светодиодными источниками, а также и сократить другие расходы электроэнергии

Что это такое?

Автономный отопительный центр представляет собой комплекс с теплотехническим оборудованием, который активно применяется для обогрева. Особенность подобных сооружений в том, что они устанавливаются в прямой доступности к строениям, которые нужно отапливать.

Кроме того, подобные комплексы могут похвастаться своей универсальностью. Среди основных преимуществ таких сооружений можно выделить следующие.

  • Универсальность. Такая система способна стабильно работать как на твёрдом, так и на жидком или газообразном топливе.
  • Возможность оперативной сборки. Срок производства котельной зависит от конструктивных особенностей, однако в целом изготовление и сборка занимают минимальное количество времени.
  • Готовность с завода. Блочные установки изготавливаются и складываются прямо в условиях фабрики. Кроме того, они там проходят необходимое тестирование и наладку, поэтому сразу после доставки можно начинать сборку и эксплуатацию.
  • Передовая автоматизация. Подобные комплексы могут похвастаться передовыми системами регулировки и безопасности, благодаря чему они не нуждаются в постоянном контроле со стороны пользователя.
  • Экономичность. Эти отопительные центры не нуждаются в капитальном строительстве, применении сетей и коммуникаций, что отражается на конечной стоимости конструкции.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Высокий уровень технологического оснащения, а также использование в процессе производства передового оборудования и средств автоматизации делает эксплуатацию котельной максимально простой и удобной.

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Стационарные котельные, большие котельные: проектирование, монтаж, пуско-наладка

Газовая котельная для многоквартирного дома: нормы и правила обустройства
/ Каталог / Котельные установки /

Описание стационарных котельных установок

ООО Завод «ПРОМГАЗ» является одним из наиболее современных предприятий в области теплоэнергетики. Особенностью наших услуг является выполнение строительных и монтажных работ под ключ. При строительстве стационарной котельной мы берем на себя обязательства Генерального проектировщика, Подрядчика и Технического заказчика. Максимально сокращая сроки работ за счет использования современного оборудования и высококвалифицированных штатных специалистов.

Стационарная котельная – это котельные установки большой мощности, расположенные в капитальном здании. По расположению такие котельные делятся на отдельностоящие, пристроенные к существующему строению и встроенные, то есть расположенные в отдельном помещении построенного здания или сооружения.

Современное оборудование, установленное в больших котельных в автоматическом режиме осуществляет подогрев теплоносителя для системы паро-, водо- и теплоснабжения. Такая котельная может обеспечивать обогрев зданий как промышленного, так и социального назначения.

Оборудование не нуждается в постоянном присутствии обслуживающего персонала.

Строительство стационарных котельных производится, как правило, тогда, когда невозможна установка блочно-модульной котельной, или требуется котельная большой мощности (более 30,0 МВт).

Основные характеристики стационарных газовых котельных установок

Котельные установки стационарного типа имеют капитальный характер строительства фундаментов и ограждающих конструкций (стены, перегородки, кровля). Здания стационарных котельных выполняются из различного материала: кирпич, железобетон, металлоконструкции с панелями типа «сэндвич», в котором размещается оборудование, предназначенное для нагревания помещений.

Виды больших стационарных котельных:

  • водонагревательная;
  • паровая;
  • смешанная.

Согласно используемому топливу также существует несколько вариантов выпускаемых систем. Это может быть оборудование, работающее на:

  • твёрдом топливе;
  • газе;
  • жидком топливе.

Есть и комбинированные варианты. Такие котельные выгодно устанавливать, так как они обеспечивают значительную экономию денежных средств.

Назначение стационарных котельных установок

Большинство стационарных котельных на сегодня оборудовано автоматизированными системами управления. Они значительно упрощают работу отопительных агрегатов, расширяя их возможности. Строительство стационарных автоматизированных котельных позволяет проводить следующий перечень операций без вмешательства человека:

  • запуск и остановка котла (обычный и аварийный режимы);
  • регулировка мощности;
  • автоматическое включение резервного оборудования в случае отказа рабочего котла;
  • регулировка параметров теплоносителя;
  • подпитывание контуров теплоснабжения, котлов;
  • управление подпиточным и циркуляционным насосами в частотно-каскадном режиме.

Оборудование, работающее без вмешательства обслуживающего персонала, самостоятельно выбирает наиболее оптимальный отопительный режим. Заданный уровень теплоносителя соблюдается благодаря контролю и анализу его температур на выходе из установки. Каскадный тип управления понижает расходы топлива.

Вопросы безопасности для стационарных котельных

Благодаря минимизации вмешательства человека в управление обеспечивается высокая скорость реагирования на любую ситуацию. Работа установки прекращается в случае отказа горелки, повышении уровня загазованности помещения, скачков давления в рабочем контуре котла, пожаре, слишком высокой температуре воды. Если возникает аварийная ситуация – срабатывает сигнализация.

Стационарная автоматизированная котельная контролируется автоматической системой и множеством датчиков, которые следят за работой всех компонентов. Оператор без лишних усилий следит за работоспособностью каждого из них.

Качество стационарных котельных

Строительство стационарных автоматизированных котельных вместе с ООО Завод «ПРОМГАЗ» сопровождается соответствующим документальным обеспечением. Всё вспомогательное оборудование, как и установка, имеет сертификаты качества. Специалистами компании применяются прогрессивные технологии монтажа, используется современное оборудование. Экспертный состав проектирует отопительные системы любого уровня сложности, а опытные мастера выполнят строительство объекта в кратчайшие сроки.

Принцип работы и оборудование крышных котельных

Принцип работы крышной котельной аналогичен работе отдельно стоящих котельных установок: сетевая вода или теплоноситель поступает в крышную котельную по входящим трубопроводам, нагревается до необходимой температуры в котлах или через теплообменники, далее — поступает к потребителю для обеспечения теплом. Так же при необходимости в крышной котельной осуществляется приготовление горячей воды.

В паровых крышных котельных установках вода нагревается до образования пара и затем поступает в систему отопления.

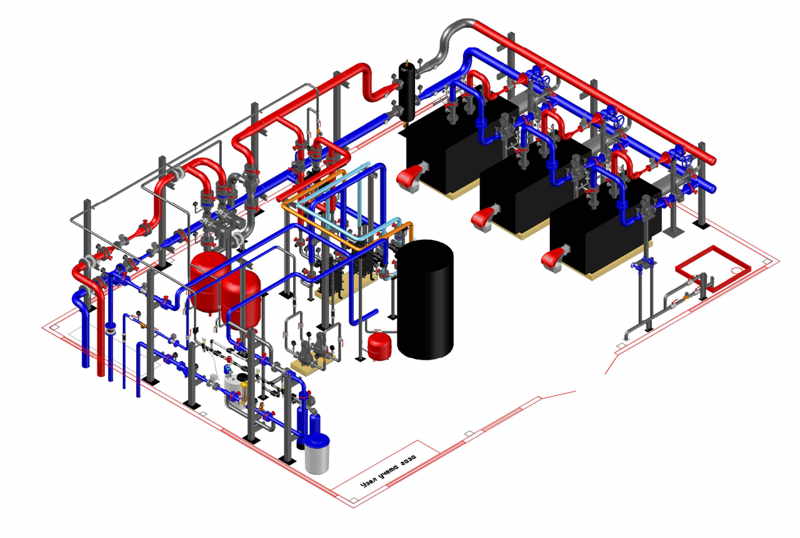

Схема оборудования крышной котельной

Газовая котельная для многоквартирного дома: нормы и правила обустройства

Состав технологического оборудования крышной котельной определяется требованиями к мощности котельной и видом топлива (газ, жидкое топливо). Так, к основному оборудованию крышных котельных относится:

Газовая котельная для многоквартирного дома: нормы и правила обустройства

  • паровые или водогрейные котлы
  • водоподогреватели, теплообменное оборудование
  • насосы системы отопления и горячего водоснабжения (сетевые, рециркуляционные и другие)
  • система водоподготовки для снижения коррозионного влияния воды на оборудование и трубопроводы
  • трубопроводная арматура (газопроводы, трубопроводы жидкого топлива, трубопроводы водо- и теплоснабжения)
  • средства автоматического регулирования, защиты, контроля и сигнализации
  • дымовые трубы

Технические характеристики крышных котельных производства Завода ГазСинтезⓇ

Наименование Значение
1 Мощность котельной до 3 МВт
2 Варианты размещения оборудования на раме, в металлическом блок-боксе
3 Тип контура теплоснабжения открытый зависимый, закрытый независимый с теплообменниками, контур с гидравлическим разделителем
4 Тип используемого топлива газ низкого давления
5 КПД котлов, % 92-97
6 Степень автоматизации автоматический режим управления с выводом параметров работы на выносной диспетчерский пульт
7 Срок службы котельной 15 лет

Расчет стоимости крышной котельной производства Завода ГазСинтезⓇ в Вашем городе

Для расчета и подбора необходимой крышной котельной с учетом доставки до места эксплуатации Вы можете:

  • связаться со специалистами Завода ГазСинтезⓇ по телефону 8-800-555-4784
  • скачать Опросный лист для дальнейшего заполнения его Вашими специалистами; заполненный Опросный лист просим высылать на электронную почту
  • указать контактную информацию в форме «Запрос цены», и наш специалист свяжется с Вами

Информируем Вас, что специалисты Завода ГазСинтезⓇ готовы выполнить весь комплекс услуг для сдачи объекта в эксплуатацию:

  • проектирование системы теплоснабжения с применением крышной котельной установки
  • разработка рабочего проекта
  • изготовление крышной котельной в соответствии с требованиями государственных норм и правил
  • доставка крышной котельной на объект строительства
  • строительно-монтажные работы (устройство фундамента и сетей)
  • пуско-наладка крышной котельной на площадке строительства

Оцените статью
