Как сооружается сливная яма из кирпича: варианты и способы обустройства

Пример изготовления ямы для душа и унитаза

В качестве примера рассмотрим пример устройства котлована для отвода стоков дачного душа и туалета. Такое решение оправдано небольшими размерами и невозможностью раздельного размещения объектов.

Непосредственно под унитаз поместят яму, а из душа выведут лестницу.

Галерея изображенийФото из Перед сооружением канализационной ямы выбираем оптимальное место для установки душа и туалета и разбиваем будущий котлован под фундамент необходимой глубины, которую мы заранее рассчитываем исходя из расхода воды домохозяйством. Для этого ставим каркас кабины на намеченное место, при необходимости сдвигаем в нужном направлении. Стройте стены канализационной ямы из кирпича. Нижние ряды ставим с зазорами между элементами, они необходимы для просачивания осевшей в грунт жидкости. Устанавливаем сливной трап. Трубу от водосточного устройства до ямы прокладываем с уклоном не менее 2 см на 1 м. Для устройства бетонного основания для душа и туалета устраиваем подушку. Сначала засыпаем участки будущего расположения бетонных плит песком и прибиваем его. Поверх песчаного слоя насыпаем щебень, выравниваем поверхность засыпки. Для того, чтобы залить яму монолитными бетонными плитами и осушить душевую кабину, строим опалубка Шаг 1: Разбейте котлован перед постройкой котлована Шаг 2: Выкопайте котлован необходимой глубины Шаг 3 Выберите место для установки водостока. Шаг 4: Положите кирпичные стены водостока яма душ Шаг 6: Поместите песчаную подушку под пол Шаг 7: Засыпьте слой гравия поверх песка Шаг 8: Опалубка бетонных перекрытий

Основная работа проделана. Теперь необходимо залить бетон в опалубку и смонтировать жизненно важные санитарно-гигиенические объекты:

Галерея изображенийФото из Чтобы снизить расход цементного раствора, дно опалубки оформляем из использованного кирпича. Укладываем арматурную сетку. Заливка бетона должна длиться не менее 28 дней, после чего можно приступать к отделке. Если бетонную поверхность не нужно отделывать в душе, шлифуем пол и застилаем гидроизоляционная пропитка. 9: Заливка фундаментных плит унитаза и душа Шаг 10: Технологический перерыв для отверждения Шаг 11: Шлифовка дна душевой кабины Шаг 12: Строительство каркаса унитаза над каменной ямой

душевую раму лучше покрыть водонепроницаемым материалом, например, сотовым или монолитным поликарбонатом, оргстеклом. Для облицовки унитаза подойдут любые ДСП или ДВП, картон и подобные материалы.

Обустройство выгребной ямы своими руками

На месте будущего котлована нужно убрать все сорняки и мусор, который может помешать укладке кирпичей. Яма под выгребной резервуар должна несколько превышать его размеры, т. к. в дальнейшем он будет дополнительно укрепляться распорками. Кроме того, учтите, что оптимальная ширина стенки кирпичного септика составляет не менее 0,25 метров.

  1. В земле выкапывается отверстие выбранного диаметра (сечения) и глубины. Днище обязательно тщательно выравнивается и засыпается мелким щебнем. Это позволит защитить емкость от подмывания подземными водами. Многие специалисты рекомендуют дополнительно забетонировать дно. Я также рекомендую Вам сделать бетонное дно — это будет лучший вариант;

  2. После застывания дна выгребной ямы, необходимо сделать укладку стен. Кирпичи кладутся стандартно – в шахматном порядке. Как сказано выше – оптимальная ширина стены не менее 0,25 метров. Через каждые четыре ряда нужно делать цементный пояс. Если строительство происходит в условиях «подвижных» грунтов, то предварительно рассчитываются и устанавливаются подпорки. Кстати иногда вместо кирпича могут использовать бетонные кольца или газосиликатные блоки — выбор за Вами;

  3. От дома подводятся трубы канализации. Они тянутся под некоторым уклоном, который обеспечит нормальную скорость движения стоков. В местах их подключения оставляется кирпичный зазор, который, в дальнейшем, герметично закроется патрубками и муфтами от емкости;

  4. Высота кирпичного строения должна превышать размер котлована. Это нужно для организации должной изоляции и утепления. Для минимизации распространения неприятных запахов от стоков рекомендуется монтировать двойной люк. Выступы кирпичной стены выгребной ямы по периметру утепляются глиняным коробом, пенопластов, пеноизолом или любым другим удобным способом. Если нет возможности докупать строительные материалы, то утепление можно осуществить даже грунтом, выкопанным из котлована;
  5. Двойной люк представляет собой следующую конструкцию: первая её часть располагается на уровне земли, а вторая – на уровне верхнего выступа кирпичей. Они соединяются между собой, дополнительно, каждая крышка отдельно может утепляться и изолироваться полиэтиленовой плёнкой. Крышка может быть выполнена из металла, пластика или бетона. Лучше всего, отдавать предпочтение пластиковым конструкциям;

  6. Не лишним для предотвращения излишнего газообразования в отходах будет обустройство вентиляции.

Каждые две недели нужно организовывать ассенизаторскую чистку выгребной ямы и вывоз стоков за пределы участка. Два раза в год (весной и осенью) проводится осмотр конструкции выгребной ямы из кирпича

В особенности, внимание нужно уделять местам подключения канализации из дома к сливному резервуару

Из чего можно сделать выгреб?

В качестве материала для стен такой канализации используют самые разные материалы:

  • кирпич;
  • монолитный бетон;
  • готовые бетонные плиты;
  • бетонные кольца;
  • древесину;
  • газосиликатный блок;
  • пластик и т.п.

Кирпичная кладка для выгреба вполне подходит, но ее монтаж отнимет немало времени. По затратам выйдет недешево, но имеет смысл рассмотреть этот вариант, если в распоряжении владельца участка имеется достаточное количество невостребованного на другие нужды кирпича.

Конечно, особая красота здесь не нужна, но и совсем уж некачественный кирпич брать не стоит, все же постоянное воздействие стоков оказывает на стенки ямы серьезное разрушительное воздействие.

Некоторые начинающие каменщики предпочитают набивать руку именно на таких объекта, поскольку все огрехи все равно будут скрыты под слоем гидроизоляции и верхним перекрытием. Но избыточная небрежность может сыграть с неопытным мастером злую шутку: неровная кирпичная стена на поверку нередко оказывается крайне непрочной.

Как сооружается сливная яма из кирпича: варианты и способы обустройстваСооружение выгребной ямы из кирпича потребует времени и сил, но это неплохой способ отточить навыки каменщика для начинающего мастера

Газосиликатный блок по размерам заметно больше кирпича. С таким материалом работа пойдет быстрее. Древесина – не самый лучший выбор из-за этого же разрушающего воздействия стоков.

Яму, отделанную досками, придется ремонтировать практически каждый год. Заливку монолитным бетоном выполняют традиционно: с помощью опалубки. На дне оставляют просвет для песчано-гравийного фильтра. Конструкцию в обязательном порядке армируют.

Бетонные кольца – самый популярный и удобный выбор для сооружения выгребной ямы. Но следует помнить, что некачественные конструкции неприемлемы. Конечно, выгреб – это не колодец, однако и его нужно построить правильно. Сколов, трещин и других подобных повреждений на конструкции быть не должно.

Как сооружается сливная яма из кирпича: варианты и способы обустройстваЕсли запланирован монтаж выгребной ямы без дна с проницаемыми стенками, можно использовать бетонные кольца, на которых уже выполнена перфорация

Минусом бетонных сооружений признают внушительный вес конструкции, который осложняет установку и затрудняет ремонт. Что нужно делать, если просели бетонные кольца канализационного пункта, описано здесь.

Пластиковые емкости широко используют для создания герметичных выгребных ям, но если сделать отверстие под фильтр, можно использовать емкость для канализации без дна. Пластик – материал легкий.

На всякий случай можно утяжелить или закрепить пластиковую емкость. Особенно, если в зимний период она остается незаполненной, чтобы конструкция не была вытеснена промерзшим грунтом или не всплыла во время паводка.

Отдельно стоит упомянуть еще один вариант – выгребная яма из отработанных покрышек. Соорудить ее несложно: выкапывают круглую яму, подходящую по размеру, а внутрь кладут покрышки, одну на другую.

Покрышки защищают стенки ямы от обрушения и препятствуют проникновению стоков в грунт. Шины следует соединить между собой, а стыки обработать герметиком. На дно сооружения кладут традиционный песчано-гравийный фильтр.

Как сооружается сливная яма из кирпича: варианты и способы обустройстваСоорудить выгребную яму без дна из старых покрышек несложно, однако следует помнить о высокой проницаемости такого сооружения и его малом сроке эксплуатации

Популярные статьи  Простая теплица для дачников во время самоизоляции: пошаговая инструкция и необходимые материалы

Ставить яму из шин принято в песчаных грунтах, на участках с низким залеганием грунтовой воды, где нет угрозы обильного весеннего паводка. Иначе в паводковый период возможно заражение окружающей среды неочищенными сточными массами при разгерметизации стыков.

Преимущества такого сооружения состоят в невысоких затратах времени и использовании недорогих материалов. Но стоит понимать, что срок эксплуатации подобного сооружения невелик – всего несколько лет.

Достоинства и недостатки. Думаем, сравниваем

Сливные ямы чаще всего делают:

  • Из бетонных колец;
  • Из старых шин;
  • Из шифера на металлическом каркасе;
  • Из кирпича.

Почему человек может выбрать именно кирпич?

Простота монтажа. Кирпичную кладку может выложить даже новичок в строительном деле. В случае с бетонными кольцами вам понадобится спец. техника, чтобы доставить кольца на участок и опустить их в яму.

Для шиферной ямы требуется сварить металлический каркас. Если вы – сварщик, то это не проблема, а если нет, придётся кого-то нанимать.

Диаметр ямы для кирпичной кладки может быть «впритык», для бетонных колец и шифера, яму нужно делать с запасом. Это важный фактор, если планируете копать вручную.

Размер кирпичной ямы может быть произвольным, в отличие от ямы из покрышек, где всё зависит от диаметра выбранных колёс.

Главный недостаток кирпичной выгребной ямы – её относительная недолговечность. Срок службы – примерно 15 лет (бетон и резина в этом плане выигрывают, а шиферной ямы хватит примерно на столько же).

Особенности эксплуатации устройства

Основной уход за выгребной ямой сводится к тому, чтобы своевременно ее опорожнять и очищать. Существенной помощью в деле переработки и удаления отходов могут стать специальные бактерии, предназначенные для выгребных ям.

Такие препараты обычно снабжены подробной инструкцией и очень просты в использовании. Их нужно либо просто вылить/высыпать в канализацию, либо предварительно смешать с некоторым количеством воды.

Выкачку отходов из сливной ямы лучше всего производить с помощью специальной техники. Удалять стоки следует, когда их количество займет две треть емкости

Такие микроорганизмы способны перерабатывать стоки, разлагая их на безопасные составляющие. При этом исчезает и характерный для канализационных устройств запах.

Но при этом следует помнить, что контакт с некоторыми видами бытовой химии для бактерий губителен, поэтому придется проверить состав средств для мытья и чистки, которые имеются в доме.

После того, как выгребная яма была очищена, не помешает осмотреть ее и проверить целостность кирпичных стен. При необходимости выполняют мелкий ремонт сооружения: заменяют испорченные кирпичи целыми, восстанавливают поврежденную гидроизоляцию и т.п.

Кроме кирпичей в качестве материала для изготовления выгребной ямы могут послужить бетонные кольца, покрышки, бочка и прочее.

Подробные руководства по изготовлению выгреба из различных типов материалов можно посмотреть в следующих статьях, размещенных на нашем сайте:

  • Выгребная яма из бочки: пошаговый мастер-класс по обустройству
  • Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство
  • Как соорудить выгребную яму из покрышек: пошаговая технология самостоятельного сооружения
  • Выгребная яма из пластика: как выбрать емкость и правильно обустроить пластиковую яму

Плюсы и минусы кирпичных сливных ям

Отстойник из любого материала имеет свои достоинства и недостатки.

Как сооружается сливная яма из кирпича: варианты и способы обустройства
Плюсы кирпичной кладки:

  1. Экологичность. Отходы, которые собираются в резервуаре, можно с легкостью откачать и утилизировать. Для этого вызывается специальная техника.
  2. Нечистоты не загрязняют окружающую среду и не проникают в грунтовые воды.
  3. Выполнить работу может человек без специального образования. Не нужно быть профессиональным кладчиком кирпича. Стена, выложенная материалом, будет не видна окружающим.
  4. Яма не зависит от состояния грунта и уровня протекания грунтовых вод.

Минусы кладки из кирпича:

  1. Может возникнуть неприятный запах. В этом случае помогают специальные биопрепараты либо химические средства, которые стимулируют процесс переработки.
  2. Когда выполняется выгребная яма из кирпича своими руками либо при помощи специально обученного человека, то она прослужит минимум 15 лет. По истечении этого срока из-за постоянного контакта кладки с влажностью происходит размягчение стены, а впоследствии разрушение. Чтобы продлить срок службы ямы, необходимо периодически проводить ремонт. Это позволит увеличить период использования до 50 лет и более.
  3. При постоянном проживании выгребной резервуар необходимо опустошать довольно часто. Потребуется примерно 2 раза в месяц вызывать специализированную машину для вывоза стока. Если очистку проводить реже, то есть вероятность, что колодец заилится. Это приведет к большим финансовым либо физическим затратам.

Особенности кирпичного сооружения

Использование кирпича для возведения стенок выгребной ямы имеет ряд преимуществ. Этот материал прекрасно удерживает нечистоты и отличается долговечностью. С помощью кирпичной кладки можно создать сооружение любого размера и конфигурации.

При использовании бетонных колец приходится подстраиваться под их типовые размеры. Заливка монолитного бетона – это не менее трудоемкий процесс, чем кладка кирпича.

Для выгреба не обязательно использовать высококлассный материал, подойдут и кирпичи, которые ранее уже использовались ранее.

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Кирпич подходит для создания сливных ям и других сооружений произвольной конфигурации. Кроме того, такие устройства можно ставить на участке с высоким уровнем грунтовых вод

Кладочные работы требуют определенных навыков, это настоящее строительное искусство. Осваивать такие операции лучше всего именно на возведении канализационных сооружений, поскольку все огрехи в дальнейшем будут скрыты под землей.

И все же не стоит делать кладку совсем уж небрежно. Неровная кирпичная стена со временем может рухнуть.

Накопитель из кирпича имеет одно полезное свойство – он устойчив практически при любом уровне грунтовых вод, хорошо сопротивляется вспучиванию грунта при промерзании в зимний период.

Такую сливную яму можно устроить и на легких песчаных грунтах, и на тяжелых глинистых.

Полезные рекомендации по сооружению кирпичной ямы приведены в следующей фотоподборке.

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Сооружение большой сливной ямы

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Небольшой канализационный пункт

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Прямоугольный вариант выгребной ямы

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Применение старого кирпича

Перед началом строительства сливной ямы на даче стоит обратить внимание на следующие факторы

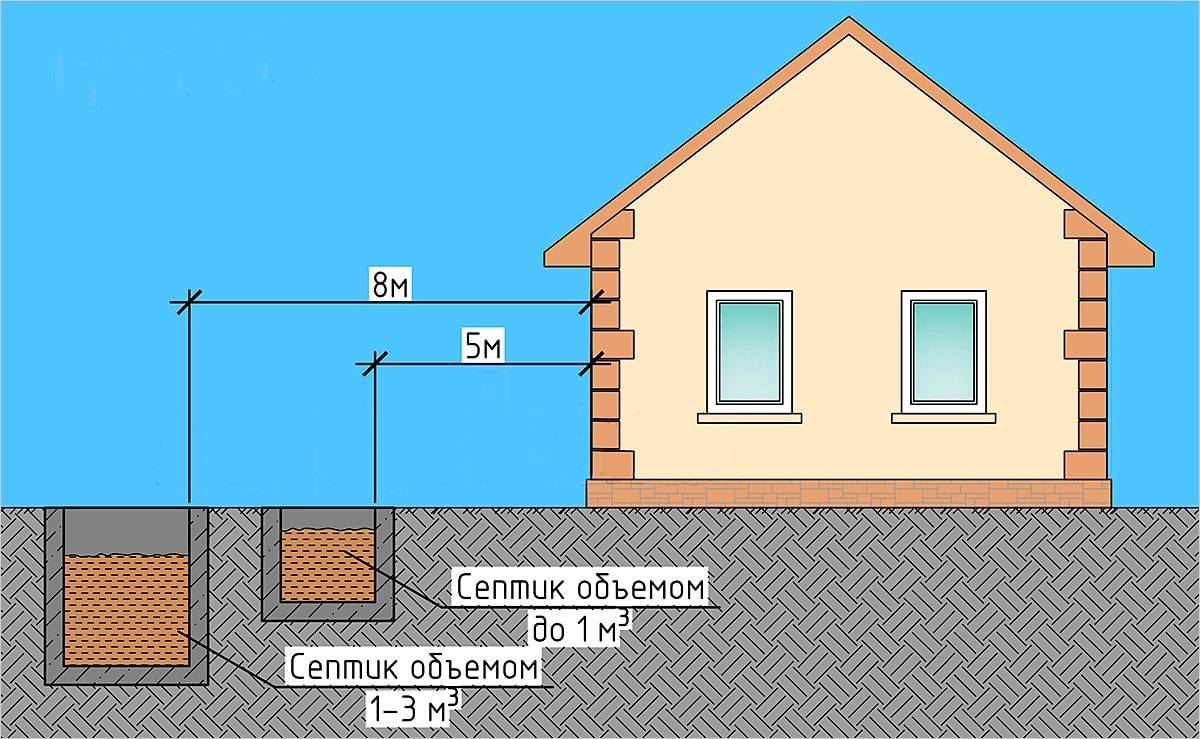

  1. Место. Оно выбирается с учетом удаленности от жилья, от источника воды, соседей и рельефа.
  2. Объем. В случае если будут требоваться услуги ассенизаторов, оставить место для подъезда техники.
  3. Определить из какого материала будет яма.
  4. Обдумать этапы монтажа конструкции
  5. Решить, как оформить внешний вид сооружения, чтобы не нарушать эстетический вид участка.

Для определения требуемого объема сливной ямы учитывается

  • Количество человек проживающих в доме. Средний расход 200л/сутки на человека.
  • Проживание. Постоянное или временное

Яма для стоков без дна

Самый простой вид конструкции. Стоки самостоятельно уходят в грунт, отходы жизнедеятельности и мусор прессуются. После эксплуатации яма закапывается и обустраивается в новом месте или вызываются ассенизаторы, и производится откачка.

Основной недостаток таких ям – это масса ограничений при строительстве. 50 метров от всех водозаборов, уровень расположения, учет грунтовых вод, удаленность от дома и т.д. за не соблюдение стандартов и загрязнение грунтовых вод, взимается штраф в большом размере.

Яма из покрышек:

  • Готовится яма глубиной не более 0,8 м.
  • Дно устилается крупным щебнем, толщина слоя 0,4 м
  • Подготавливаются покрышки. Боковые части выравниваются для плотного прилегания. На последней детали колеса делается отверстие под сливную трубу.
  • Покрышки устанавливаются одна на другую, предельно ровно.
  • Яма засыпается грунтом и закрывается крышкой.

Яма из пластиковой бочки:

  • Подготовка бочки. Прекрасно подойдет емкость объемом в 200 л. В дно монтируется патрубок. Обрабатывается герметиком и покрывается геотекстилем. Герметизация делается с внешней и внутренней стороны дна. По всей окружности бочки высверливаются дренажные отверстия на расстоянии 15-20 см.
  • Выкапывается котлован, так чтобы от бочки до земли по бокам оставалось 0,3-0,4 м.
  • Дно котлована устилается смесью из щебня и гравия. Толщина слоя 0,3м
  • Устанавливается бочка
  • Засыпается щебнем и гравием.

Ямы герметичного типа

Подобные сооружения на много надежней предыдущих. Их монтаж не зависит от залегания грунтовых вод, они не несут вреда экологии. Собирается яма из таких материалов, как дерево, бетон и бетонные кольца, кирпич. Когда конструкция готова, производится гидроизоляция. Такая яма может быть любого объема.

Яма из кирпича:

  • Вырывается котлован
  • Дно устилается песком и щебнем, хорошо утрамбовывается и заливается цементным раствором
  • После застывания дна. Стенки обкладываются кирпичом. Использовать можно любой кирпич даже б/у или сделать укладку из камня.
  • Внешняя сторона кирпичной конструкции гидроизолируют рубероидом.
  • Пространство между рубероидом и землей заполняется бетонным раствором.
Популярные статьи  Водяной конвектор отопления: выбираем с умом

Яма из ЖБ колец:

  • Готовится котлован
  • Опускаются кольца соединяются пазами. Количество колец зависит от глубины ямы. Стандартная высота кольца 1 м.
  • Стыки герметизируются цементным раствором.
  • Обустраивается дно (для герметичных ям технология одинаковая)
  • Пустота между кольцами и землей заполняется грунтом.

Конструкция обладает явными преимуществами – надежность и долгий срок службы.

Пластиковая яма:

Конструкция продается в готовом виде.  Устанавливается в котлован. Засыпается грунтом. Пластик самый прочный и надежный материал.

Яма из дерева:

Монтаж сложный. Да и древесина материал не дешевый.

  • Котлован, размером больше предполагаемой конструкции
  • Укладывается сруб.
  • Швы уплотняются паклей, льном, веревкой из натурального материала.
  • Дно обустраивается деревом или смесью из песка, цемента, щебня и воды.
  • Производится герметизация смолой, гудроном или специальным герметиком. Желательно защитить дерево от раннего гниения и обработать, после покрасить акриловой краской.
  • Удаляется вспомогательная конструкция с внешней стороны ямы и засыпается почвой.

Яма из бетона:

  • Вырывается котлован нужного размера и глубины
  • Собирается опалубок
  • Заливается бетонным раствором
  • После застывания стенок, вспомогательная конструкция удаляется и делается дно.
  • После полного высыхания яма готова.

Выгребная яма из бетонных колец

Использование готовых железобетонных конструкций, в данном случае – бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.

В первом случае берут монолитные кольца, а во втором – используют специальные кольца с отверстиями.

Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией

Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось.

Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:

  1. Выбрать место для сооружения.
  2. Сделать разметку.
  3. Выкопать котлован.
  4. Выровнять дно.
  5. Залить дно ямы бетонной стяжкой.
  6. Установить бетонные кольца.
  7. Проложить необходимые канализационные трубы.
  8. Заделать швы.
  9. Провести работы по гидроизоляции и герметизации.
  10. Выполнить засыпку котлована.
  11. Установить бетонное перекрытие с отверстием и крышкой.
  12. Установить вентиляционные конструкции.

Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.

Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.

Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи – трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.

Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.

Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.

Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек

Для прокладки канализационных труб роют траншею с небольшим уклоном – около 3 градусов. Рекомендуемая глубина такой траншеи – не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.

Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.

Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию

После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.

Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.

Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.

Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.

Сливная яма – часть автономной канализации

Для сбора бытовых и хозяйственных отходов необходим накопительный резервуар, который нужно регулярно опустошать при помощи спецтехники. Обычно это большая емкость или сооружение, зарытое в землю.

Размеры и формы выгребов могут отличаться, но некоторые составные части должны присутствовать у всех конструкций:

  • резервуар, объем которого соответствует потребностям владельцев дома;
  • сливной вход, через который канализационные стоки поступают в резервуар;
  • технический люк, необходимый для контроля и обслуживания;
  • труба вентиляции, выводящая на безопасную высоту вредные газы.

Часто пренебрегают устройством вентиляции, оставляя для проникновения воздуха внутрь отверстие или щель, а то и вовсе наглухо закупоривая яму. Это неправильно: неприятный запах газов при определенной концентрации еще и опасен.

До сих пор встречаются уличные туалеты-«скворечники», которые полностью заменяют дачную канализацию: они одновременно являются и отхожим местом, и накопителем для пищевых отходов

Все, кто ощущает дискомфорт от прогулок по утреннему холодку, давно уже оборудовали полноценную канализационную сеть. Она включает в себя узлы подключения к унитазу, раковинам, ванне или душу, и трубопровод, соединяющий точки, находящиеся внутри дома, с зарытым неподалеку резервуаром.

Минимальный «дачный» набор, позволяющий регулярно мыться и содержать в чистоте дом – это унитаз + душ + раковина на кухне. Соответственно, канализационная система внутри здания соединяет сантехнические устройства.

Наружная часть системы – труба от стены дома до накопительной емкости. Прямая и относительно короткая труба (но по нормам СНиП не короче 5 м) – это идеальная схема для перемещения сточных вод.

Простейшая схема устройства дачной канализационной системы со сливной ямой. Обязательным дополнением является обустройство дороги – подъезда для ассенизаторской машины

Иногда приходится оборудовать сложные коммуникации, соединяющие несколько рукавов, предположим, для отвода стоков из дома, бани, гаража или летней кухни. Но в данном случае вместо обычной сливной ямы устанавливают септик, который, кроме сбора и накопления, еще и очищает воду, а затем выводит ее для доочистки в грунт (колодец, канаву).

Что нужно сделать до начала строительства?

Все знают, что сооружение любого объекта или коммуникации нужно начинать с проектирования. Не станет исключением и сооружение очистного сооружения для бани.

Оценка УГВ

Прежде всего, нужно узнать на каком уровне залегают грунтовые почвенные воды. Если этот уровень достаточно высок, то от строительства традиционной сливной ямы придется отказаться, поскольку ее будет заполнять почвенная вода.

Как можно определить, на каком расстоянии от поверхности залегают почвенные воды? Как правило, для получения этой информации необходимо производить гидрогеологическое исследование, включающее бурение штуфов. Однако предварительную оценку положения можно произвести и старинными народными методами:

  • Если поблизости имеются колодцы, то по уровню находящейся в них воды можно сделать вывод об УГВ.
  • Еще одна примета – при высоком УГВ на участке растет много растений, которым нужна влага в больших количествах. Например, хвощи, мать-и-мачеха, камыш, осока и пр.

Определение объема камер и другие нюансы строительства

Объем приемных камер зависит от того, насколько человек рассчитана баня — сливная яма должна быть тем объемнее, чем большее количество людей будет пользоваться помывочной. При недостаточном объеме ямы, сточные воды просто не поместятся в ней и потекут через край.

Также, следует оценить качество грунта на участке, от этого зависит, нужно ли будет проводить укрепление краев ямы. Если участок небольшой, то имеет смысл расположить дренирующую сливную яму под баней. Но это возможно при соблюдении следующих условий:

  • яма должна быть построена до начала строительства бани;
  • здание бани будет приподнято над поверхностью земли, то есть нужно будет сооружать свайный или столбчатый фундамент, причем элементы фундамента должны быть очень качественно гидроизолированны;
  • нужно обеспечить хорошую вентиляцию между полом бани и поверхностью земли;
  • труба, проложенная между сливом бани и ямой должна быть качественно теплоизолирована.
Популярные статьи  Обзор септика для дачи “Танк”: как работает, достоинства и недостатки системы

Как видно из вышесказанного, расположение сливной ямы под баней связано с большими трудностями и предполагает существенное повышение трудозатрат на строительство. Поэтому в большинстве случаев яму строят на отдалении от здания бани.

Место расположения очистного резервуара следует определить заранее. Как правило, рекомендуется размещать яму на расстоянии 2-2,5 метров от бани. В противном случае, будет сложно построить трубопровод с необходимым уклоном. Кроме того, нужно проследить, чтобы яма была на достаточном удалении от источника питьевой воды.

Ж/Б кольца или кирпич – что выбрать?

Каждый из вариантов достаточно прост в выполнении, но и у бетонных колец, и у кирпичной кладки есть свои преимущества.

Выгребная яма из кирпича

  1. Прочность и практичность выгребной ямы из Ж/Б колец заметно выше.
  2. Кирпичная яма реже нуждается в ассенизационной очистке.
  3. Кольца выдерживают большую нагрузку, чем кирпичная кладка, пусть и выполненная «по-шахматному».

Выгребная яма из бетонных колец

В итоге отметим, что сооружение выгребной ямы на участке требует солидных капиталовложений, по крайней мере, если речь идет о действительно хорошей конструкции, для изготовления которой используются качественные материалы. Не стоит экономить на материалах, которые будут контактировать с влагой (не используйте в строительстве шлакоблоки или силикатный кирпич), ведь всем известно, что скупой платит далеко не единожды. Действуйте аккуратно, при необходимости просите помощи у друзей и знакомых, не спешите – и ассенизационная яма прослужит вам долгие годы. Устройство выгребной ямы в частном доме узнавайте на сайте.

Таблица. Водопотребления для частного дома. Выбор объема выгребной ямы

Водопотребители: индивидуальные или блоковые жилые дома Удельное среднесуточное (за год) хозяйственно-питьевое водопотребление в населенных пунктах на одного жителя, л/сут
с водопроводом и канализацией без ванн 120
с водопроводом и канализацией без ванн, с газоснабжением 150
с водопроводом, канализацией и ваннами с водонагревателями, работающими на твердом топливе 180
с водопроводом, канализацией и ванной с газовыми или электрическими бойлерами 190
с водопроводом, канализацией, с быстродействующими газовыми нагревателями (колонками) и несколькими ваннами 250

Удачи в работе!

Выгребная яма из бетонных колец

Выгребная яма из кирпича

Как правильно соорудить выгребную яму

Обратная засыпка

Вначале выкопайте котлован

Устройство накопительного септика из бетонных колец

Обмазка выгребной ямы из бетонных колец мастикой

Установка колец

Комплект материалов для устройства выгребной ямы

Выгребная яма из бетонных колец

Уложенная арматура

Перекрытие залито бетоном

Укладка плиты перекрытия на выгребную яму

Пример перекрытия для выгребной ямы

Для выгребной ямы можно использовать бетонные кольца

Процесс кладки стен квадратной выгребной ямы

Процесс кладки стен круглой выгребной ямы

Пример выгребной ямы из кирпича

Чтобы не заливать бетонное дно, можно приобрести готовые ж/б кольца с дном

На фото видна траншея, в которую уже уложена канализационная труба

Рытье котлована лучше доверить экскаватору

Рытье котлована

Схема выгребной ямы

Накопительный септик

Выгребная яма с дном

Простая яма – это конструкция без дна, в которой жидкость поглощается землей

Как правильно сделать выгребную яму

Выгребная яма из кирпича

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Все разновидности сливных ям можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.

При устройстве ямы без дна надо учитывать ряд факторов:

  • санитарные требования;
  • тип грунта;
  • наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений выгребных ям: строят сооружения из кирпича, бетона или автомобильных покрышек. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Пример сооружения ямы для душа и туалета

В качестве наглядного примера рассмотрим пример сооружения ямы из кирпича для приема стоков из дачного душа и туалета. Это решение оправдано незначительными габаритами и отсутствием возможности расположить объекты раздельно.

Непосредственно яма будет располагаться под туалетом, а из душевой в нее будет выведен трап.

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 1: Разбивка котлована перед строительством ямы

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 2: Рытье котлована нужной глубины

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 3: Выбор места для установки слива

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 4: Кладка кирпичных стенок сливной ямы

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 5: Подвод канализационного трапа от душа к яме

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 6: Отсыпка песчаной подушки под перекрытие

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 7: Засыпка гравийного слоя поверх песка

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 8: Сооружение опалубки для бетонных плит

Основная работа проведена. Теперь надо залить бетон в опалубку и поставить жизненно важные санитарно-гигиенические объекты:

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 9: Заливка фундаментных плит для туалета и душа

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 10: Технологический перерыв для отвердевания

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 11: Шлифовка дна душевой кабинки

Как сооружается сливная яма из кирпича: варианты и способы обустройства

Шаг 12: Сооружение каркаса туалета над кирпичной ямой

Каркас душевой лучше обшить водонепроницаемым материалом, например сотовым или монолитным поликарбонатом, оргстеклом. Для обшивки туалета подойдут любые стружечные или волокнистые плиты, доска и подобные материалы.

Выводы и полезное видео по теме

Видео #1. Самостоятельное создание кирпичной сливной ямы в суглинистых грунтах:

Видео #2. Кладка сливной ямы из камня, с оголовьем из кирпича:

Сливная яма на загородном участке – не только потребность обеспечения быта, это ответственность. Нужно максимально серьезно оценить возможности обустройства локальной канализации, избрав пусть и недешевое, но безопасное решение.

Пишите, пожалуйста, комментарии в блоке, находящемся под текстом статьи. Нам интересны ваши рассказы о собственноручном устройстве сливной ямы на загородном участке. Задавайте вопросы, делитесь полезной информацией и тематическими фото.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
