Содержание

5 лучших недорогих двухкамерных холодильника прошлого года

Лучшие холодильники среди двухкамерных моделей бюджетного сегмента в нашем рейтинге представлены 5 моделями.

Stinol STS 200

Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.

ATLANT ХМ 4026-000

Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.

Bosch KGV36NW1AR

Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.

Pozis RK-149 S

Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.

NORD NRB 110 932

Однокомпрессорный агрегат с лаконичным стильным дизайном. Размеры — 57 х 201 х 62 см. Общий объем — 346 л, морозильный отсек — 115 л, холодильное отделение — 231 л.

Пошаговая инструкция по подключению компрессора

Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

  1. кислородно-пропановая горелка;
  2. пассатижи;
  3. накопитель для фреона;
  4. вентиля;
  5. портативные устройства для заправки;
  6. прибор для резки труб;
  7. зажимы;
  8. цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
  9. трубка из меди;
  10. фильтр для монтажа в трубопровод;
  11. баллон с холодильным агентом.

Шаг второй: далее необходимо высвободить холодильный агент. Сделать это можно следующим способом:

  1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
  2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
  3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
  4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
  5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
  6. Оставьте разметку для того чтобы правильно его установить.
  7. После чего с помощью кусачек необходимо убрать фиксаторы.
  8. Далее необходимо отсоединить проводку, которая отходит к вилке.
  9. После чего получится выкрутить прибор.
  10. Теперь трубки необходимо очистить перед установкой другого устройства.

Шаг третий: теперь следует снова проверить степень сопротивления. Здесь потребуется омметр. Как и в предыдущем случае, необходимо поочередно прикладывать клеммы прибора к контактам. Получившиеся значения необходимо сверить с номинальными значениями для конкретного устройства. Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

  1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
  2. Плюсовые клеммы закрепить на обмотке сверху.
  3. К концам обмотки по очереди дотронуться цоколем.
  • Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.
  • Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление. При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы. Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.
  • Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты. После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.

Схема холодильника Орск

Электрическая схема холодильника: устройство и принцип работы различных холодильниковЭлектрическая схема холодильника: устройство и принцип работы различных холодильниковЭлектрическая схема холодильника: устройство и принцип работы различных холодильников

Замена датчика-реле температуры (терморегулятора)

Снять поддон внутреннего шкафа холодильной камеры. Ослабить винты крепления трубки сильфона терморегулятора к испарителю. Освободить трубку сильфона терморегулятора из-под держателя трубки. При отсоединении трубки сильфона от стенки испарителя сохранить прокладки между трубкой и стенкой испарителя.

Снять ручку терморегулятора, потянув ее влево на плафоне освещения внутренней полости холодильника. Снять плафон освещения, для чего извлечь винт, соединяющий плафон освещения со стенкой шкафа, вывести из зацепления зубец в верхней его части. Затем движением от себя освободить плафон.

Снять терморегулятор и заменить его новым, установив в обратной последовательности.

Замена пускозащитного реле на мотор-компрессоре типа К4N

Отвернуть отверткой два винта крепления крышки реле и снять крышку. Отвернуть два винта крепления реле к кожуху мотор-компрессора, отсоединить контактную колодку от проходных контактов мотор-компрессора.

Отсоединить контактные разъемы электрооборудования холодильника от пускозащитного реле, для чего отвернуть два винта крепления стягивающих скоб и вывести разъемы из зацепления. Установить реле на мотор-компрессор в такой последовательности.

Поставить контактную колодку на проходные контакты мотор-компрессора. Вставить реле в кожух мотор-компрессора. Завернуть два винта крепления реле к кожуху мотор-компрессора. Вставить контактные разъемы в зацепление с контактными штырями разъема, поставить на свои места фарфоровые стягивающие скобы, вставить в них винты и завернуть отверткой. Поставить крышку реле, вставить два винта крепления крышки реле к кожуху мотор-компрессора и завернуть их (рис. 2).

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Замена пускозащитного реле типа РТК-Х

При замене реле РТК-Х его устанавливают непосредственно на проходные контакты кожуха мотор-компрессора.

Реле РТК-Х демонтируют в следующем порядке. Вывести из зацепления прижимную скобу и снять ее. Снять электрозащитную скобу с корпуса реле. Отсоединить пластинчатые контактные разъемы электрооборудования холодильника от штырей пускозащитного реле. Снять с проходных контактов кожуха мотор-компрессора пускозащитное реле и заменить его новым.

Популярные статьи  Насос для полива огорода — выбираем лучший вариант из предложенных

Новое реле установить в обратной последовательности (рис. 3).

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Электронный таймер ТИМ-01

Электронный таймер ТИМ- 01 (применяется в моделях с охлаждением морозильной и холодильной камеры от одного испарителя ( No Frost, Full Frost, Total Frost — Индезит, Аристон)

Цикл оттайки — через 8 часов работы компрессора (время стоянки не учитывается). Оттайка начинается при условии – температура в морозильной камере не выше – 10 С Окончание оттайки – при температуре на термореле +10С. Время оттайки зависит от количества инея на испарителе. При первом включении холодильника, при достижении температуры в морозильной камере -10 С, таймер входит в режим оттайка – используется для контроля работы системы оттайки. Оттайка начинается при условии – температура в морозильной камере не выше – 10 С. Окончание оттайки – при температуре на термореле +10С. Время оттайки зависит от количества инея на испарителе

Параметры для проверки:

  • ручная установка режима оттайки
  • время паузы
  • включение холодильного режима

Принципиальная схема таймера оттайки ТИМ-01

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Проверяют в следующей последовательности:

  • При замкнутых контактах теплового реле, когда температура в морозильной камере ниже – 8 (+/- 5 С) ( для реле ТАБ –Т) или – 10 (+\- 3) (для COMBI-100 b 261N), нажимают кнопку таймера. При этом таймер должен перевести систему «NO FROST» в режим оттайки (отключается компрессор и включаются тэны).
  • Отсоединяют провод термопредохранителя от коммутационной колодки, тем самым имитируется размыкание контактов теплового реле, после этого если используется таймер ТИМ -01 – компрессор включается через 7 (+\- 3) мин.
  • После этого восстанавливают целостность схемы холодильника. При необходимости заменяют дефектный таймер

Ремонт таймера ТИМ 01 холодильников NoFrost

Электронные таймеры оттайки можно условно разделить на 2 большие группы — ТИМ-01 на микросхеме с маркировкой «ХМ3» и ТЭУ-01 на «Аttiny13»

Понятно, что замена перегоревших резисторов или залипшей кнопки не тема для статьи. Хочу поделиться способом оживления именно микросхем таймера.

И если неисправные таймеры на «тиньке» со сгоревшим контроллером, как правило, отправляются сразу в мусор, то часто таймер оттайки типа ТИМ 01 можно вернуть к полноценной жизни.

Если плата вашего неисправного таймера выглядит вот так:

Электрическая схема холодильника: устройство и принцип работы различных холодильников
OLYMPUS DIGITAL CAMERA

И все детали исправны, а сигнал на включение оттайки с выхода 3 микросхемы ХМ3 не поступает, скорее всего, в обрыве коллекторный резистор.

Внешний резистор номиналом от 4.7кОм до 5.1 кОм с 8-й ножки на 3-ю излечивает дефект микросхемы. По-видимому, она КМОП логики и не рассчитана на подключенный к её выходу 3 резистор 1 кОм.

Более 10 шт восстановленных таймеров исправно трудятся уже 2 года.

P.S. Если выход 3 помер окончательно и бесповоротно, выход 2 этой же микросхемы имеет инверсный сигнал, и его тоже можно использовать, но мне такие не попадались.

Дополнительный резистор отмечен *

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

  • Однокамерные;
  • Двухкамерные;
  • Многокамерные (три и более камер).

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

  • Рыбы;
  • Овощей и фруктов;
  • Мясных продуктов.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Электрическая схема холодильника: устройство и принцип работы различных холодильников
Принцип работы двухкамерного холодильника с одним компрессором.

Как работает саморазморозка

С появлением на рынках холодильников, оборудованных специальными системами предотвращения появления льда в камерах, проблемы с заледенением стали неактуальны.

Капельная система (Direct Cool)

На задней поверхности прибора расположен испаритель. Там циркулирует хладагент. Он позволяет достичь нужной температуры камеры. В момент заморозки появляется тонкий слой льда, похожий на иней. Это объясняется тем, что на более холодной поверхности вода конденсируется.

При отключении мотора лёд тает и течёт в испаритель через отверстие. Потом цикл повторяется. Капельная система функционирует автоматически, чередуя процессы заморозки и оттаивания. Благодаря этому толстый слой льда исчезает. Поддерживаемая оптимальная влажность, которая гарантирует долгий срок хранения продуктов, работает отлично.

Принцип работы холодильника Ноу Фрост

Выражение переводится «без инея». В устройство вмонтирован вентилятор, передающий холод от испарителя, который помещается в морозильную камеру. Сначала прохладный поток распространяется по морозилке, потом перетекает через отверстия в холодильный отсек.

Благодаря циркуляции воздуха температура равномерно распределяется по прибору. Чтобы убрать лёд, используется нагреватель, расположенный под испарителем. Он включается несколько раз в сутки по таймеру. Вода выходит наружу.

Инверторные и обычные холодильники

Инверторные приборы так названы из-за принципа функционирования компрессора. Они отличаются от линейных моторов тем, что можно менять частоту оборотов компрессора. То есть агрегат может переключаться с одного режима работы на другой.

Управляющий блок холодильника меняет переменный ток в постоянный, потом меняет его снова в переменный, но с другой частотой. Процесс называется инвертированием. Такие изменения помогают проводить точную регулировку выходных параметров нагрузки.

Информация о принципах функционирования и механизмах холодильника может пригодиться, если вдруг техника сломается. Хозяин сможет определить место поломки или избежать её появления.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Популярные статьи  Очиститель воздуха Bork: обзор лидирующих моделей от “Борк”, их достоинства и недостатки

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

  • LG;
  • Liebherr;
  • «Бош»;
  • «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

  • неисправность электрооборудования, в том числе отказ пускозащитного реле;
  • заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

  • Капельное.
  • Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

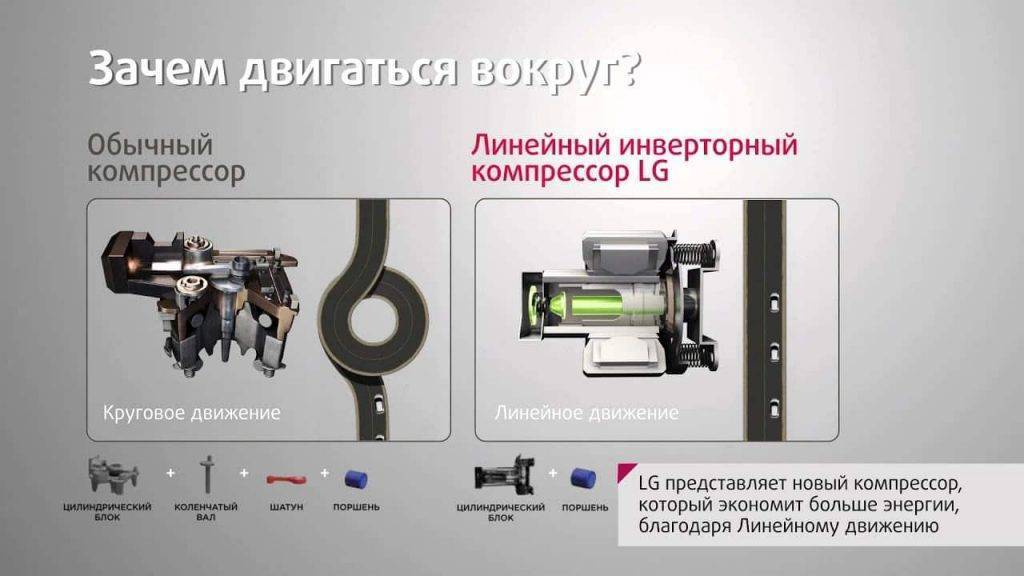

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Электрическая схема холодильника: устройство и принцип работы различных холодильников Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Принцип работы двухкамерного холодильника с одним компрессором.

Ротационные компрессоры

Используется система, состоящая из двух роторов ведущего и ведомого. Вращаясь навстречу друг другу, и соприкасаясь по всей длине, создаётся давление газа.

Устройство выполнено так, что между роторами и корпусом нет зазоров, порции газа, образованные заборными камерами расходятся в разные стороны и легко захватываются двумя валами.

Хладагент, попадая в камеры при уменьшении их объёма, сжимается, а после перенаправляется, через специальное отверстие малого диаметра, в конденсатор. Особенность в том, что один из роторов принимает на себя большую часть порции, в соотношении 4 к 6.

Преимуществом такого исполнения является высокий КПД, а из-за того, что скорость вращения роторов не зависит от давления, обеспечивается устойчивое состояние. Вибрация и шум практически отсутствуют. Так как роторы соприкасаются без зазоров, а между ними находится масло, то трение отсутствует и высокая скорость вращения не нужна.

Это приводит к низкому значению потребления мощности. Масло, за счёт поверхностного натяжения, образовывает пробку между рабочими частями и корпусом, что приводит к повышению давления.

Использование двух роторов на одном валу оправдывается повышением надёжности и эффективности. Оставаясь неизменным по принципу работы, сама конструкция может иметь различные вариации. Расположение на роторе дополнительно двух пластин привело к возможности получить большее давление, но привело к увеличению трения и усложнению конструкции.

В некоторых моделях используется качающийся ротор. Это вызвано тем, что в последнее время стал применяться новый тип хладагента. Ранее, охлаждающий газ за счёт содержания в своём составе хлора, образовывал дополнительную защитную ферро-хлоридную плёнку. Эта плёнка не только уменьшала трение, но и снижала возможность появления коррозии.

Одновременно с этим применение новых хладагентов привело к потере давления, из-за потерь во время перетекания газа между ротором и цилиндром корпуса, а также цилиндром и торцом пластинки. Для уменьшения потерь на трении и перетекании, пластина с ротором выполняется одной деталью.

Популярные статьи  Как обустроить слив для душа в полу в ванной комнате: пошаговый инструктаж по монтажу

Как работает холодильник

основывается на двух основных рабочих операциях, а именно:

  1. Тепловая энергия благодаря работе внутренних механизмов выводится в окружающее пространство.
  2. Холод концентрируется во внутренней части самого .

Чтобы тепло было отобрано, применяется хладагент, который более известен под названием фреон. Он представляет собой вещество, которое находится в газообразном состоянии. Его изготавливают на основе этана, фтора и хлора. Уникальность фреона в том, что у него есть возможность без ущерба для эксплуатационных качеств быстро переходить из газообразного состояния в жидкое, а потом с такой же скоростью вновь превращаться в газ. Этот процесс происходит благодаря изменению давления в резервуарах, где находится фреон.

Система охлаждения бытового холодильника функционирует по следующему принципу. Компрессор вводит фреон во внутренние части механизмов. В это время там начинает работать электромотор. Благодаря этому поршень начинает двигаться. Это приводит к тому, что газ сжимается.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Этот процесс можно условно разделить на 2 этапа. Во время первого поршень получает возвратное движение. Во время его смещения происходит открытие впускного клапана. Через открывшуюся прореху фреон начинает поступать в газовую камеру.

Во время второго – поршень начинает движение в противоположном направлении. При этом происходит сжатие газа. Фреон под давлением начинает воздействовать на пластины выходного клапана. Это приводит к тому, что в камере быстро начинает повышаться давление. Увеличение давление приводит к тому, что газ начинает нагреваться и в конечном итоге достигает температуры в 100 оС. Из-за этого выпускной клапан открывается, и газ начинает выходить наружу.

Фреон высокой температуры начинает поступать из камеры во внешний теплообменник, который больше известен под названием конденсатор. Во время перемещения газа происходит потеря тепла. Часть него выходит во внешнее пространство. Когда фреон достигает конечной точки конденсатора, его температура успевает снизиться до 55 оС.

В то время, когда длиться теплопередача, газ успевает сконцентрироваться. Это способствует тому, что фреон из газообразного состояния принимает форму жидкости. Она начинает поступать в фильтр-осушитель. В этой части благодаря специальному сорбенту происходит поглощение излишков влаги. Это способствует тому, что фреон вновь превращается в газ. После прохождения фильтрации фреон устремляется в капиллярную трубку, которая для него играет роль некой пробки или препятствия.

Во время вхождения вещества в трубку, начинает понижаться его давление. Это способствует тому, что хладагент принимает форму жидкости. Далее фреон начинает поступать в испаритель. Благодаря тому, что давление газа начинает уменьшаться, происходит испарение фреона. Здесь падает не только давление, но и температура самого газа. Когда фреон начинает поступать в испаритель, он уже имеет температуру в – 23оС.

По теплообменнику фреон поступает во внутреннюю часть холодильной камеры. Благодаря пониженной температуре газа, происходит своеобразное снятие тепла с внутренних поверхностей трубок испарителя. Отдача тепла способствует тому, что во внутреннем пространстве холодильной камеры начинает понижаться температура воздуха.

После завершения процесса, фреон начинает вновь поступать в компрессор, и цикл повторяется с самого начала.

Датчик-реле температуры

Электрическая схема холодильника: устройство и принцип работы различных холодильниковОсновная функция терморегуляторов – поддержание требуемой температуры в камерах холодильника. Его относят к основным узлам системы контролирования температурного режима. Терморегуляторы способны функционировать в заданном диапазоне температур (корректируются котировочными винтами и механическим регулятором).

Когда температура в камере начинает превышать верхнюю заданную границу, реле включает мотор компрессора и наоборот – при понижении температуры оно отключает мотор.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Капиллярная трубка

В состав терморегулятора входят электрические контактные подгруппы, управление которыми осуществляет манометрический датчик. Для контроля температуры в камере холодильника, датчик снабжается капиллярной трубкой, часть которой располагается внутри камеры.

В последних моделях холодильников функцию регулирования температуры выполняют электронные системы управления. Контроль над уровнем температуры обеспечивается за счет датчиков-термисторов, способных зависимо от температуры окружающей среды изменять уровень своего внутреннего сопротивления. Точность таких приборов значительно выше, чем стандартных терморегуляторов.

Саморазмораживающиеся холодильники

Разморозка в таких агрегатах не требует участия человека. Она происходит автоматически благодаря заложенным в системе алгоритмам действия.

Саморазмораживающиеся холодильники бывают двух типов – капельные и ветреные.

В капельных агрегатах испаритель располагают на . Это способствует тому, что в этой части агрегата через несколько часов работы начинает образовываться иней. После его соприкосновения с наружным воздухом, начинается процесс таяния. Получившаяся влага начинает стекать в нижнюю часть агрегата. При этом вода двигается по специальным желобам. Жидкость попадает на компрессор, который имеет высокую температуру. В момент их соприкосновения начинает образовываться пар.

В ветряных агрегатах воздух низкой температуры от испарителя начинает поступать вовнутрь корпуса. Это достигается благодаря использованию специального вентилятора. После таяния инея образовавшаяся вода с помощью специальных желобков начинает стекать в специально отведенное для этих целей отверстие.

Общий принцип работы системы охлаждения

В результате большого давления, нагнетаемого компрессором и клапанами, фреон сильно нагревается, попадая в решетку конденсатора холодильника, которая находится на задней его стенке. Изменяя свое агрегатное состояние, то есть переходя из пара в жидкость, хладагент через капиллярную трубку, снижающую его давление, попадает в испарительный радиатор, в котором снова превращается в пар.

Цикличное перемещение фреона по системе охлаждения сопровождается выделением тепла через радиаторную решетку в окружающую среду. А в испарительном радиаторе происходит охлаждение, которое затем передается в камеру холодильника.

Принцип действия абсорбционных холодильников

В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.

После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.

В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.

Что из себя представляет компрессор и для чего он нужен в холодильнике

Компрессором называют устройство, осуществляющее сжатие какого-либо вещества (в нашем случае – это хладагент в виде фреона), а также его перемещение по системе охлаждения.

Именно благодаря этому прибору происходит отвод тёплого воздуха из холодильных камер, и продукты в них охлаждаются до необходимой температуры либо замораживаются.

Электрическая схема холодильника: устройство и принцип работы различных холодильников

Существует всего три основных типа компрессоров, устанавливаемых на бытовые холодильники:

  • классический;
  • линейный;
  • инверторный.

Инверторный компрессор отличается от остальных двух тем, что работает непрерывно, поддерживая в камерах заданную температуру. Устройства такого типа устанавливаются на некоторые современные модели холодильных агрегатов, однако производство такой техники обходится гораздо дороже, что увеличивает и итоговый ценник на неё.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
