Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляции и вытяжных шахт;
  • наличие фильтрационного оборудования.

Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений

Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

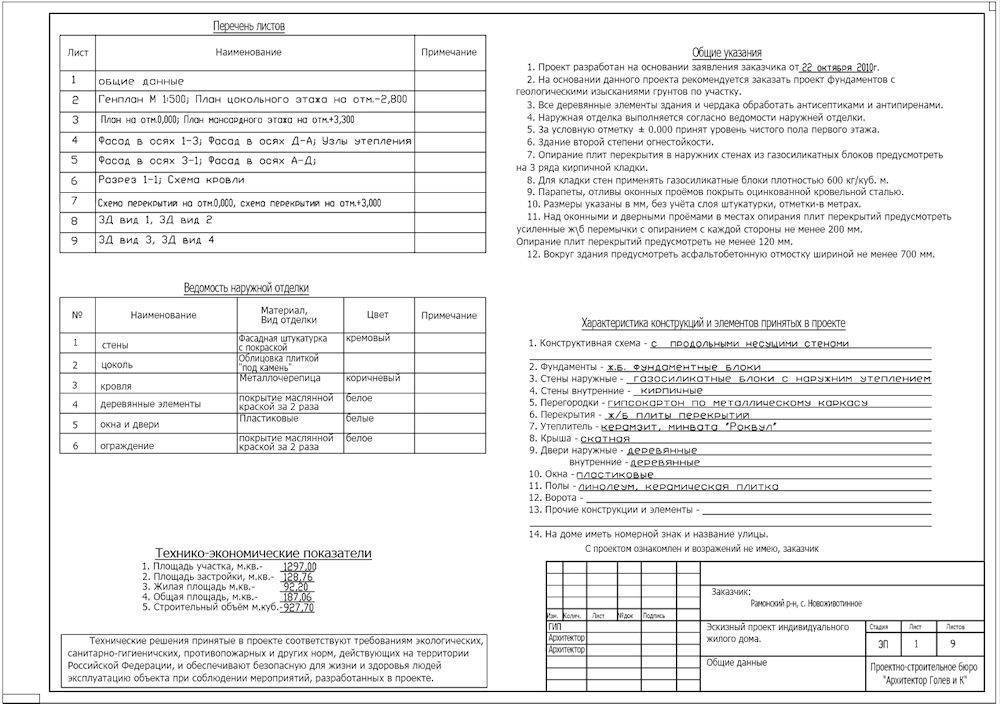

Проектирование вентиляционных систем выполняют по такому плану:

  1. На начальном этапе составляют техническое задание.
  2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.

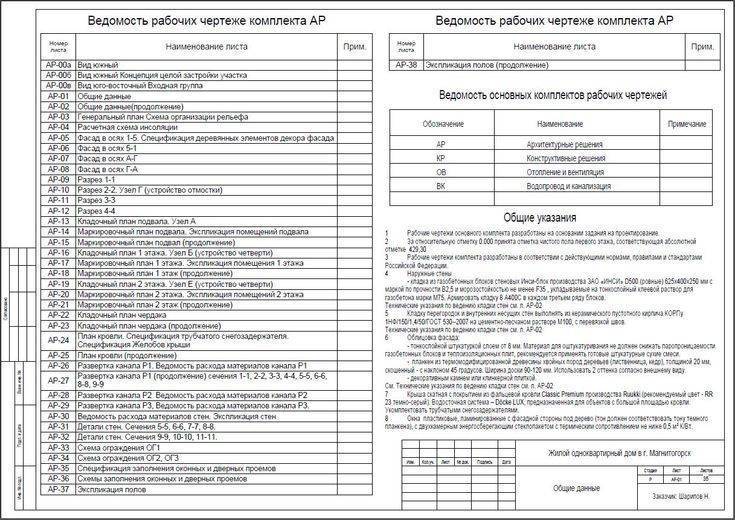

  4. Дальше следует подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

  • объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
  • свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
  • не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
  • скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
  • вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Проектирование в «ЕвроХолод» — это:

  • Оптимизация расходов
  • Энергоэффективность
  • Квалификация
  • Комплексный подход
  • Подбор оборудования: оптимально подобранные характеристики вентустановок и не самый дорогой бренд производителя в соотношении цена – качество, значительно уменьшают стоимость оборудования и не влияют на необходимые параметры.
  • Оптимизация воздуховодов: правильно рассчитанные и оптимально расположенные трассы воздуховодов снижают необходимый объем жестяных изделий, следовательно уменьшаются расходы.
  • Предотвращение переделок: вам не потребуется изменять архитектурные и инженерные решения по сопутствующим коммуникациям, не предусматривающие наличие систем вентиляции на стадии проектирования, что избавит вас от бессмысленных расходов на переделки, доработки и замену оборудования.
  • Возможно существенно уменьшить эксплуатационные расходы электричества и горячей воды, учитывая это в проектировании систем вентиляции и кондиционирования.
  • Для этого используются системы с рекуперацией тепла, рециркуляция приточного воздуха и оборудование с оптимальным электропотреблением.
  • Практический опыт: наши проектировщики имеют не только теоретические знания, но и опыт ведения объектов и сдачи государственным службам.
  • Готовые решения от 2 дней: планы для помещений в рамках 2000 м2 будут готовы в течение 2 — 5 дней, в зависимости от сложности объекта.
  • : в большинстве случаев проект необходимо дорабатывать из-за изменений архитектурных, дизайнерских и технологических решений.
  • В наличии все необходимые документы: сертификаты проектного СРО и ISO-9001, лицензия МЧС и др.
  • У нас множество выполненных объектов и реальные отзывы клиентов.
  • Проектируем комплексное решение, в котором все разделы инженерных систем согласованы между собой.
  • «ЕвроХолод» также организует подбор оборудования, монтаж и дальнейшее обслуживание.
  • Мы гарантируем качество своих услуг и выполняем их в сжатые сроки.
  • Учитываются все пожелания заказчика и вносятся необходимые правки.
  • Стоимость монтажа кондиционирования
  • Стоимость монтажа вентиляции

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

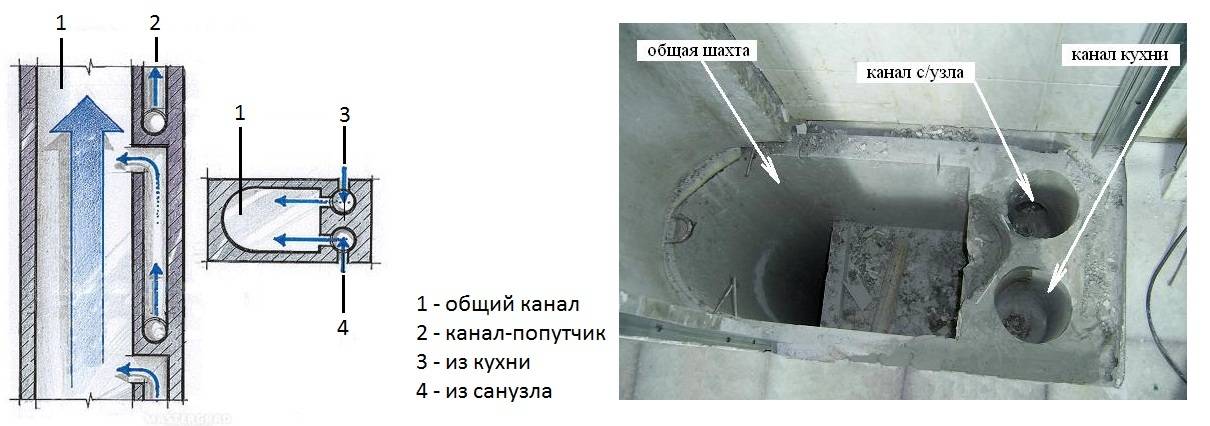

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

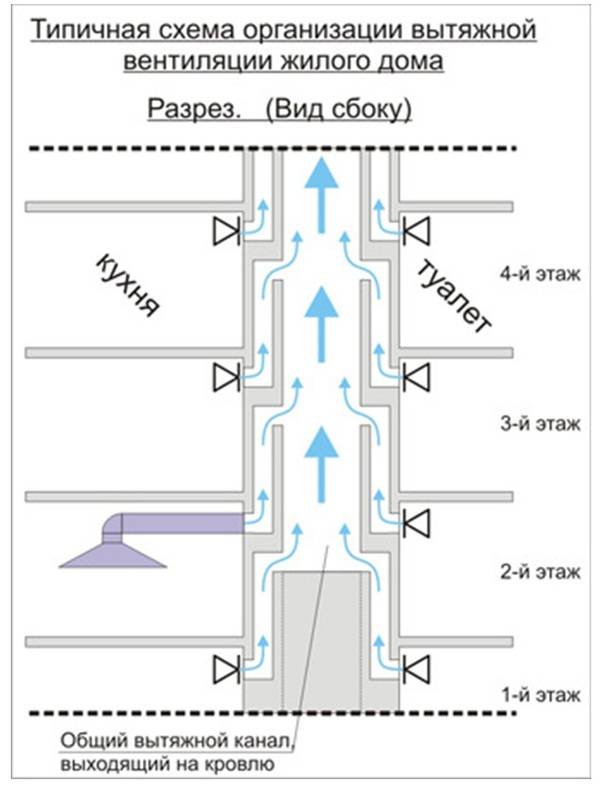

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

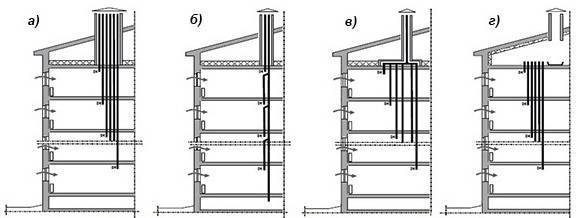

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Порядок работы вентиляции на примере типового проекта

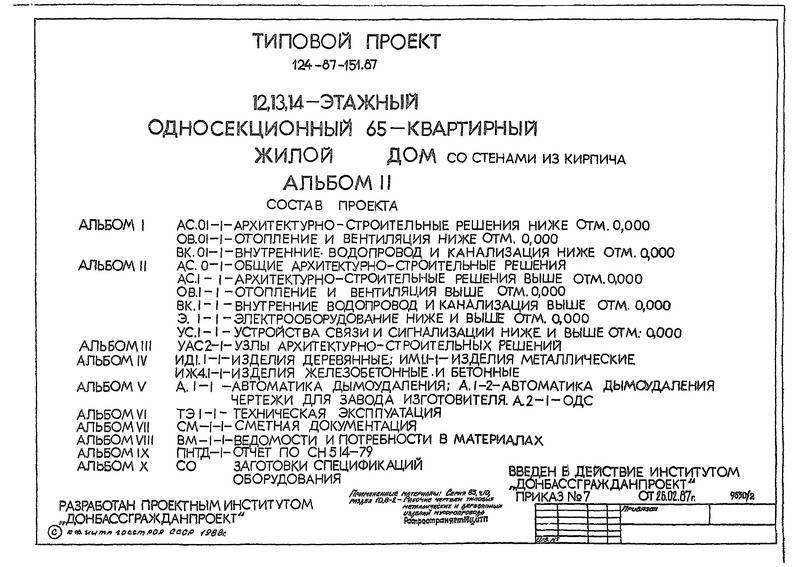

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Вентиляция сварочного цеха

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

  • ручная сварка – 1500-4500 м³·ч/кг;
  • полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
  • сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

при самостоятельном выполнении

Я встречал самодельщиков, покупающих вентустановки верхнего ценового
диапазона. Это замечательно, для себя не жалко, но если возможности оборудования
используются на 10%, то тоже вроде как неправильно.

Самая дешёвая приточка состоит из трёх компонентов: вентилятора, калорифера
и фильтра. Сравните их цену с ценой моноблочной установки, в которой тоже
только эти три устройства.

Звукоизолированный корпус? На рынке достаточно теплоизоляции и резины,
чтобы изолировать вентилятор лучше, чем это может сделать любой корпус
 я уже не говорю про специальные, поэтому более дорогие звукоизолирующие
материалы.

В последние годы на массовый рынок вышла только одна стоящая новинка
 электронно-коммутируемые (ЕС) двигатели. Они оправдывают свою
цену.

Главная |

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

  • Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
  • Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
  • Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаСуществует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаОснованное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

  • ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
  • ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

  • кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
  • качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
  • размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

  • стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
  • стандарт EN 15251 – требования к параметрам микроклимата;
  • акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаДля технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Особенности проектирования

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

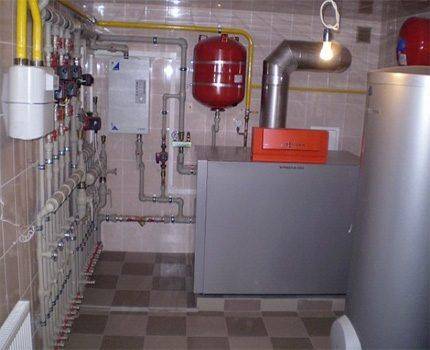

Отопление и вентиляция действуют, что называется, сообща, так как нагрев комнаты без возможности удаления отработанной воздушной среды, а также без доступа свежего воздуха приведет к тому, что в таком помещении станет невозможно находиться из-за повышенной температуры наряду с переизбытком углекислого газа и явной нехваткой кислорода. Поэтому система отопления и вентиляции проектируется с учетом особенностей каждой из функций. Дополнительными задачами такого проекта может стать реализация возможностей охлаждения воздуха посредством установки системы кондиционирования и очищения воздуха с помощью фильтров.

На первом этапе планировки будущей отопительной системы выполняется оценка реальных теплопотерь объекта, чтобы в дальнейшем избежать резкого снижения эффективности. Если имеются явные огрехи постройки, следует дополнительно утеплить фасад или отдельные помещения. Таким образом, можно сократить расходы на обогрев. При том снижаются затраты также и на оборудование, так как при верных расчетах можно подобрать более простую отопительную технику достаточной мощности, чтобы качественно прогревать воздух в помещении определенной площадью.

Проектирование систем вентиляции и отопления подразумевает принятие верного решения, где будет располагаться отопительное оборудование, что также направлено на эффективный обогрев помещения. Следующим шагом является произведение вычислений, в частности, теплотехнического расчёта. Просчитывается алгоритм управления котельной.


Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

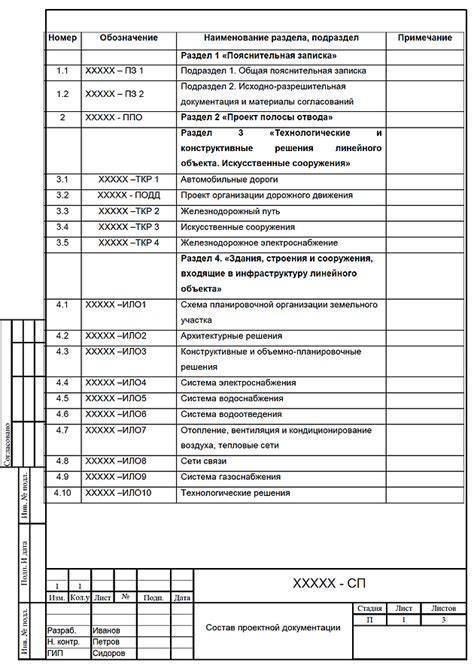

Этапы проектирования

Техническое проектирование вентиляционных комплексов для кафе, ресторанов и столовых производится с учётом следующих норм и стандартов:

— СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;

— СНиП 23-03-2003 «Защита от шума»;

— ГОСТ 30494-96 «Параметры микроклимата в помещениях»;

— СП 7.13130.2009 «Противопожарные требования для систем вентиляции и кондиционирования».

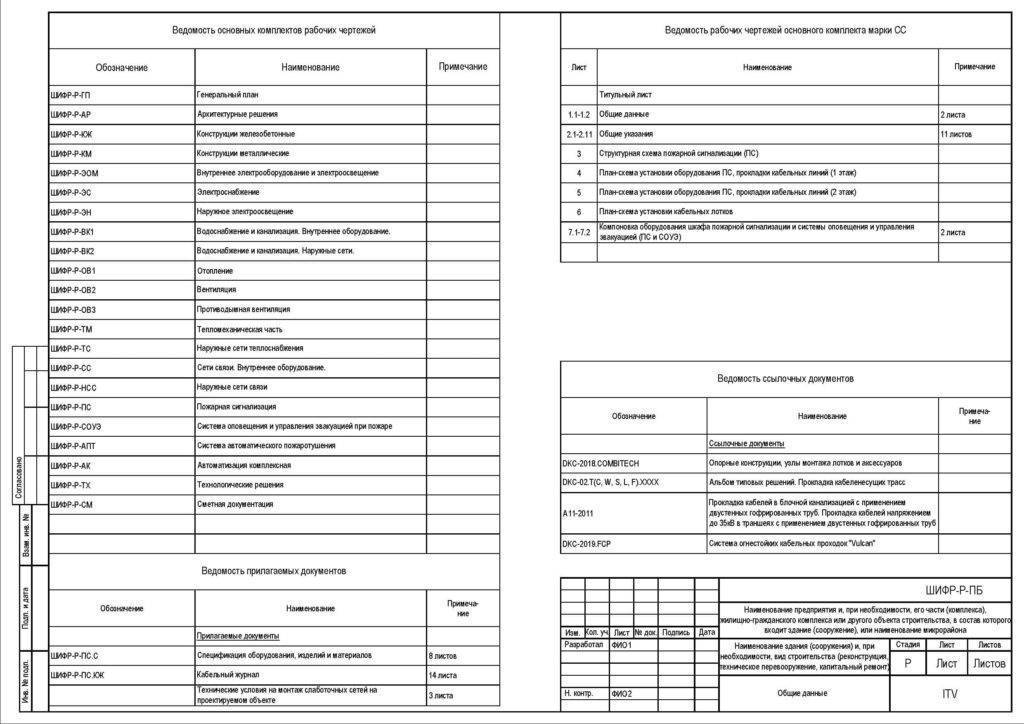

Расчётная часть проекта содержит следующие разделы:

  • определение мощности нагревательных и охлаждающих установок;
  • вычисление необходимых объёмов замещения воздуха для каждого типа помещений;
  • аэродинамические расчеты приточно — вытяжных воздуховодов.

Отметим, что в отличие от электротехнических проектов, при разработке вентиляции сначала прорабатывается графическая часть проекта, содержащая аксонометрические схемы и 3D-модели воздуховодов.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаПример аксонометрической схемы

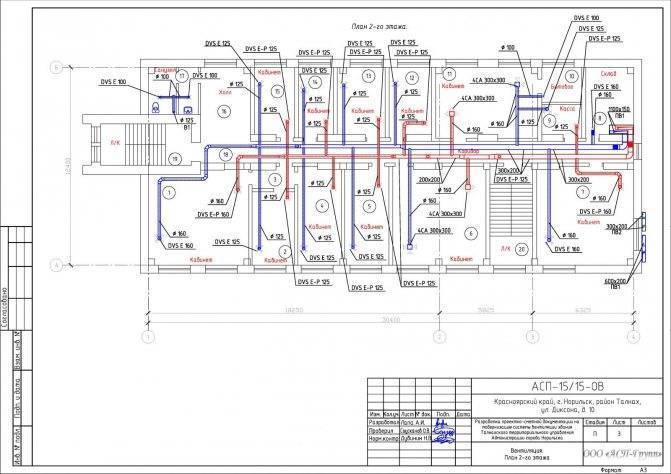

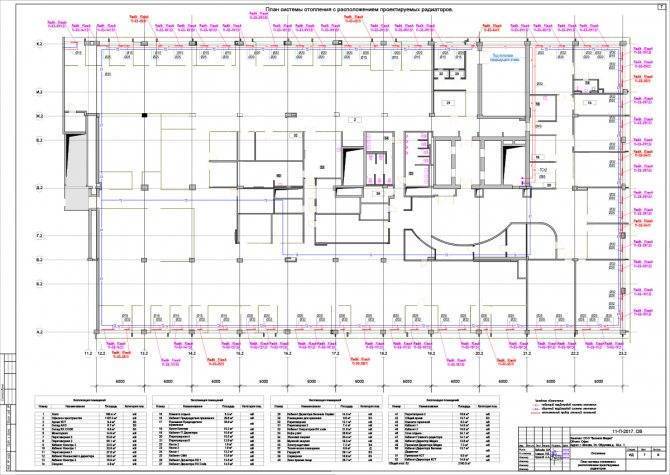

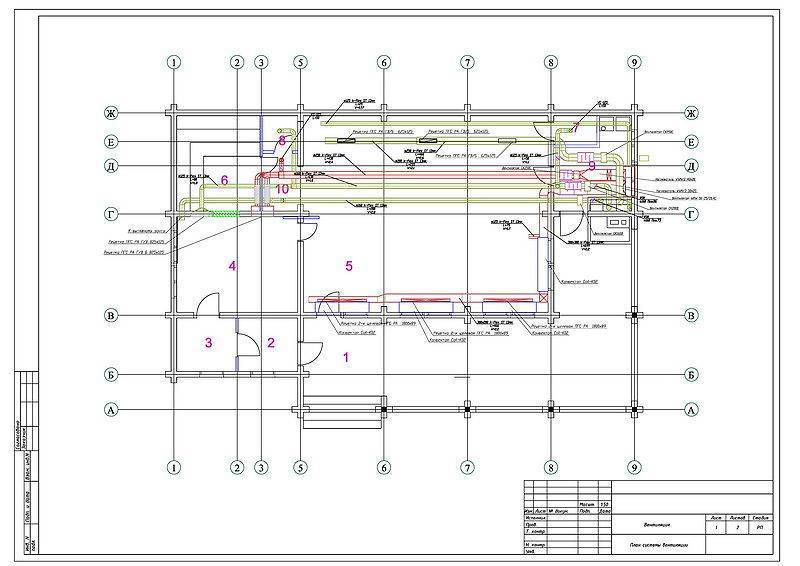

Монтажные решения разрабатываются с точным пространственным позиционированием каждого элемента.

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаПример монтажной аксонометрии

При построении монтажной схемы необходимо учитывать, что в воздухе всегда содержится определённый процент влаги, которая при определённых условиях может создавать конденсат. Для его отвода должны быть созданы специальные условия и зарезервированы трубопроводы под дренажную систему.

В связи с вышесказанным, следует упомянуть одну из наиболее распространённых ошибок монтажников – игнорирование небольших уклонов воздуховодов (2-3%), предусмотренных разработчиков для отвода конденсата к дренажным отверстиям.

В завершение обзора систем вентиляции для предприятий общественного питания, подчеркнём, что переделка ошибочно спроектированного комплекса обойдётся в несколько раз дороже профессионального проекта, поскольку замена вентиляционных каналов потребует усилий, сопоставимых с капитальным ремонтом здания.

Компания «Мега.ру» принимает заказы на проектирование вентиляционных установок любой категории сложности, включая разработку и модернизацию систем вентиляции для кафе и ресторанов. Уточнить условия сотрудничества и заказать выезд специалиста для составления технического задания, можно любым видом связи, опубликованным на странице «Контакты».

Требования к воздухообмену в МГСН 3.01- 01

Конкретизируют общероссийские стандарты на возведение жилых зданий и частично их повторяют.

По кратности воздухообмена увеличивается норма вытяжки из кухонь с газовым оборудованием в зависимости от числа газовых конфорок:

  • 2 шт. – не менее 60 куб.м/час;
  • 3 штуки – не менее 75 куб.м/час;
  • 4 штуки – не менее 90 куб.м/час.

Тренажерный зал в рабочем режиме – 80 куб.м/час, нерабочем – 16 куб.м/час;

Для встраиваемых объектов делают автономную систему вентилирования. При наличии теплого чердачного пространства вытяжная шахта предусматривается высотой не менее 4,5 метров от поверхности плит, перекрывающих верхний этаж.

Особенности вентиляции в частном кирпичном доме

В современных домах отдаётся предпочтение установке приточно-вытяжной вентиляции. Вытяжные каналы организуются в капитальных стенах минимальной толщиной 38 см. В одном строении их может быть от одного до трёх. Конкретный выбор зависит от архитектурных особенностей здания.

Особенности монтажа вентиляции в частном кирпичном доме заключаются в следующем:

  • Рекомендованные параметры вентиляционного канала — 13 x 13 см. Формировать его лучше в процессе кладки стены.
  • Входное отверстие из комнаты в канал располагают под потолком.
  • Для выведения вытяжки на крышу возводится труба, высота которой должна быть не менее полуметра над коньком. Несоблюдение данного требования грозит нарушением тяги.
  • Толщина стенок канала — 2,5 кирпича. Если они будут тоньше, то воздуховод начнёт быстро охлаждаться. В результате отработанный воздух перестанет выводиться наружу, а вовнутрь начнут затягиваться холодные уличные массы.

Вытяжной канал желательно располагать по центру строения. Для обеспечения беспрепятственного выхода воздуха, в дверях выпиливают переточные проходы либо оставляют 2-сантиметровую щель между дверью и полом

Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

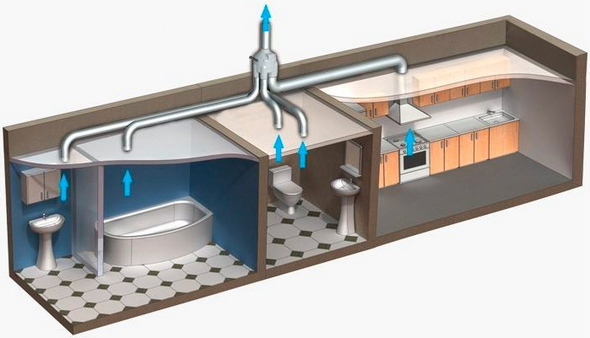

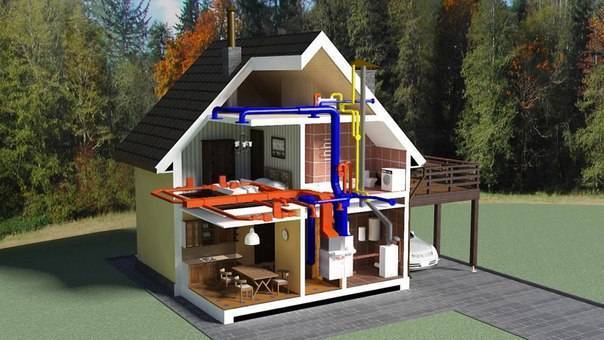

При установке системы вентиляции в частном доме может быть использован настенный вентилятор, зафиксированный в начале воздушного канала. Более прочным считается подшипниковый тип механизма, но во время работы он издаёт много неприятного шума. Устройства со втулками работают тише, да и стоят дешевле.

Виды вентиляции для офисов

Классификация систем вентиляции

С точки зрения проектировщика, офисные помещения существенно отличаются друг от друга. Это могут быть небольшие комнаты, рассчитанные на одного-двух человек, или большие залы, предназначенные для постоянного нахождения десятков служащих.

Общие типы применяемых вентиляционных систем в данном случае полностью совпадают с общепринятой классификацией:

  • естественный воздухообмен за счёт инфильтрации через окна и вытяжкой через рекреационные зоны;
  • естественная со вспомогательными вентиляторами;
  • механическая;
  • механическая с кондиционированием воздуха.

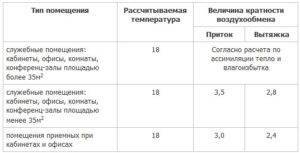

Базовые требования и нормы воздухообмена для офисных помещений оговорены в СНиП 2.09.04.87 (и 2.04.05.91).

Перечислим наиболее важные показатели:

  • интенсивность обновления воздушной смеси в рабочей зоне офисной комнаты должна быть не менее 60 м3/час на одного человека;
  • в отдельных кабинетах, предназначенных для одного человека – 50 м3/час;
  • приёмная — не менее 40 м3/час;
  • актовый зал – 30 м3/час;
  • зоны для курения – 100 м3/час;
  • санитарные комнаты – 75 м3/час.

Температура воздуха в центральном секторе помещения должна быть в диапазоне от 22 до 24C (при влажности от 40 до 60%).

Кратность воздухообмена зависит от функционального назначения помещения и температурного режима (ориентировочное значение для офисов — 3).

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаКратность воздухообмена

В современных реалиях, когда практически везде установлены герметичные металлопластиковые стеклопакеты, добиться соблюдения вышеуказанных показателей с помощью одной лишь естественной вентиляции не представляется возможным, поэтому основным типом вентиляционных систем для офисов являются механизированные установки.

Кроме этого, постоянное нахождение в помещении людей и большое количество работающей техники существенно нарушают тепловой баланс, для стабилизации которого вентиляционную систему приходится совмещать с централизованным или локальным кондиционированием.

Для достижения требуемых нормативов в офисных помещениях устанавливают следующие виды вентиляции:

  • моноблочные вентиляционные комплексы;
  • индивидуальные вентиляционные установки (приточные или приточно-вытяжные);
  • канальные приточные системы;
  • подключение к централизованной системе кондиционирования и вентиляции.

Также отметим, что существует и практическое подразделение вентиляционных систем на стационарные и автономные.

Стационарные системы устанавливаются на этапе возведения здания и полностью интегрируются в его инфраструктуру.

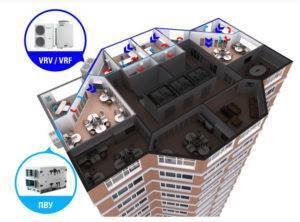

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаМультизональная смешанная система

Автономные воздухообменные установки применяются в тех случаях, когда помещения под офис арендуются и представляют собой локальные модули (как с рекуператорами, так и без).

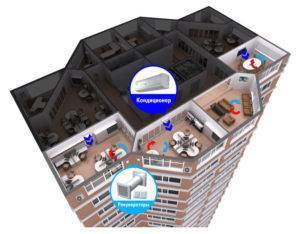

Что нужно для проектирования вентиляции: нормативная база и порядок составления проектаАвтономный вариант для арендуемых помещений

Отдельно подчеркнём, что автономные решения часто применяются для корректировки действующих систем вентиляции, которые не обеспечивают требуемых показателей.

Оцените статью
