Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

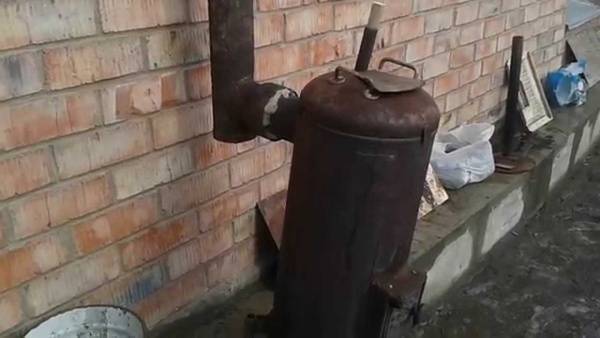

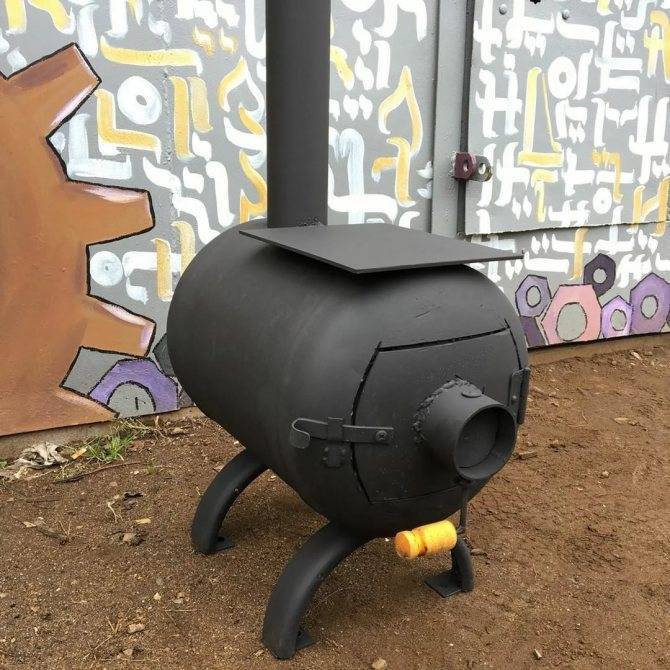

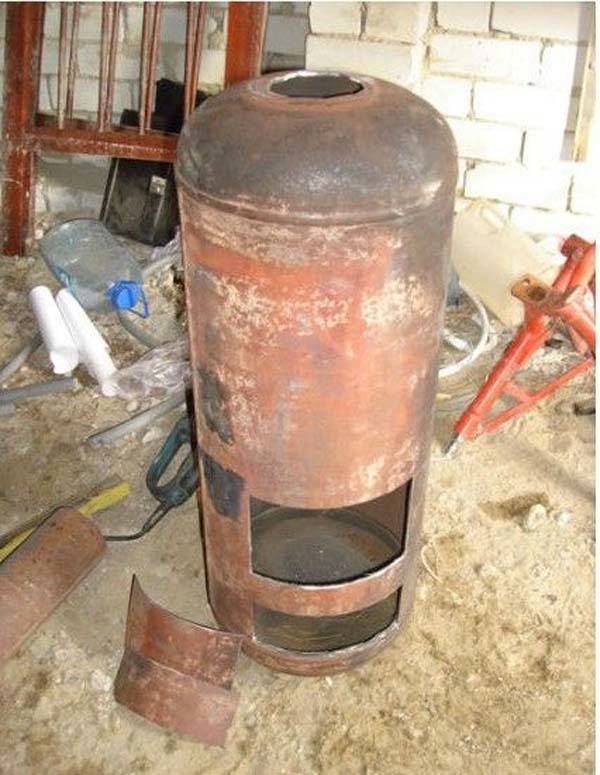

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

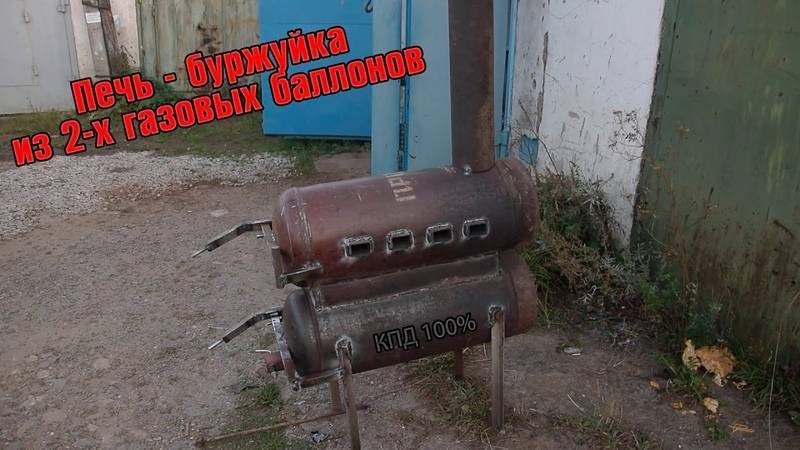

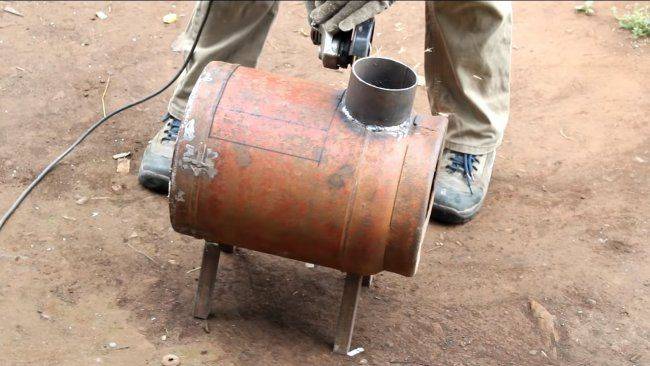

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

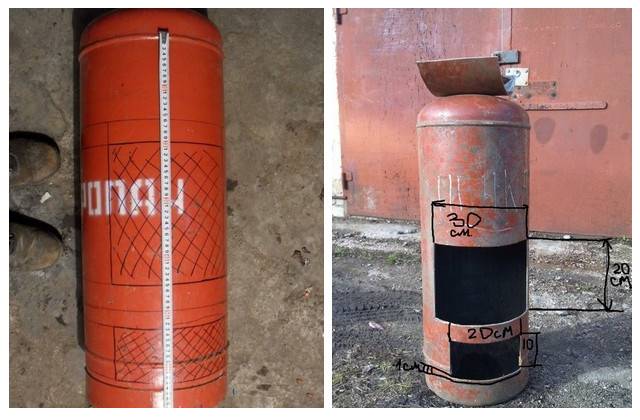

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

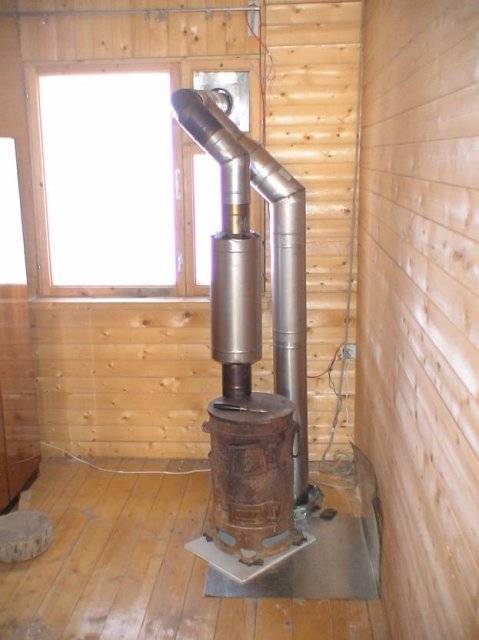

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

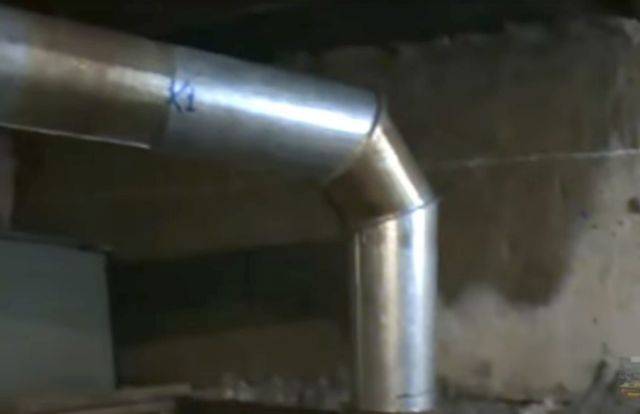

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом, длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоБоровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоВывод дыма через окно

Блиц-советы

Подводя итоги, можно дать следующие рекомендации, которые могут помочь при самостоятельном изготовлении печи из газового баллона:

  1. Дымоход рекомендуется начинать возводить не от печи к выходу на улицу, как это делается обычно, а, наоборот. При этом он должен быть разборного типа, что облегчит обязательный процесс очистки.
  2. Для отопления очень больших помещений используются сложные печи, изготовленные сразу из нескольких баллонов, но лучше всего доверить этот процесс людям, которые уже имели такой опыт.
  3. При выборе типа печи нужно заранее продумать вопрос по добыче топлива. Например, при наличии отработанного масла, хорошо подойдет соответствующая разновидность печи, а при его отсутствии лучше поставить бубафоню, которая работает фактически от любого топлива.

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

  • небольшая масса;
  • достаточный объем для получения оптимальной мощности;
  • достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

  • В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
  • После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
  • Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
  • После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Прямоугольная буржуйка из профильной трубы

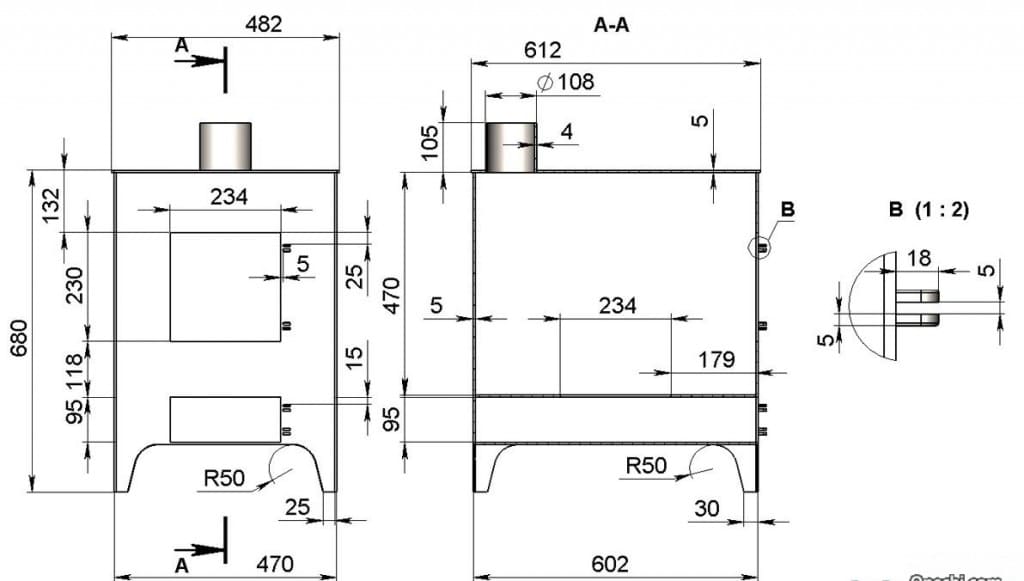

Этот вариант буржуйки, изготавливаемой своими руками по чертежу самый эффективный. Буржуйка этого варианта, как предыдущая модель прямоугольной формы, но стенки у неё состоят из сварной профильной трубы прямоугольного сечения. Воздух будет проходить между трубы и больше нагреваться, за счет чего повысим эффективность печи.Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Приступаем к работам:Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

  1. Профильную трубу разрезаем на части длиной сорок сантиметров. Необходимо столько кусков, чтобы сварить их и получить выбранную длину нижней и верхней части. Кусочки трубы кладём друг к другу. С одной стороны, проходим сплошным швом, а с другой делаем только прихватки в трёх местах.
  2. Аналогичными действиями делаем вторую стенку и заднюю стенку. По завершении работ по изготовлению стенок из профильной трубы, собираем форму буржуйки. При этом сплошные швы должны размещаться в середине устройства.
  3. На верхней части с помощью трубы для дымохода отмечаем его расположение. Вырезаем окружность. К нижней и верхней части передней стороны привариваем уголок. Немного выше нижнего уголка привариваем кусочек профильной трубы такого же сечения, как и стены.
  4. Замеряем переднюю часть, по полученным размерам вырезаем ее из листового металла. В том месте, где приварена труба, разрезаем заготовку на две части. Прикладываем верхнюю часть на свое место, фиксируем две петли.
  5. Нижний кусочек небольшой толщины, оставляем на своем месте. Примерно посередине днища фиксируем кусочек уголка, как это показано на изображении. К этой же части привариваем небольшую ручку. Ручку фиксируем и на дверце камеры горения.
  6. В трубе просверливаем сквозное отверстие диаметром, подходящим к любой резьбе. Подготавливаем круг, который будет подходить по диаметру трубы, и привариваем его в середине трубы к резьбе.
  7. Замеряем длину топки. Отрезаем прямоугольную трубу по размерам, навариваем на поверхность арматуру не меньше 14мм. Привариваем небольшие ножки и устанавливаем их в середину. Приставляем к верхней части к вырезанному отверстию трубу и обвариваем её по кругу сплошным швом. При необходимости печь можно покрасить термостойкой эмалью.

Буржуйка готова к использованию. Как показало наше тестирование при температуре минус один градус гараж в 24 квадрата за полчаса прогревается до 19 градусов.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация –  используем кирпич:

  • полнотелый;
  • качественный;
  • с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Чем хороша автономная отопительная система для гаражного помещения

Для автономного обогрева помещения необходимо «обзавестись» генератором тепла, любой выбранной печью, которая будет прогревать помещение, электронагревателем и самими излучателями тепла. Такая система отопления подойдет как для дома, так и для бани или гаражных построек. Но, конечно же, желательно, чтобы баня или гаражная постройка находились вблизи от дома – тогда для такой отопительной системы не надо будет тратить много денежных средств.

Если же пристанище для машин находится вдали от Вашего жилища, то тогда стоит подумать о другой отопительной системе. Такой системой отопления гаража могут быть инфракрасные панели, котлы, которые работаю на дровах, на отработке, на тосоле и т. д.

Если Вы хотите отапливать небольшое помещение газом, то лучше всего будет приобрести газовый котел. Но для этого нужно добиваться специального разрешения в газовой службе, а это и дорого, и проблематично.

Газовые котлы бывают:

  • Двухконтурными. Когда газовый котел не только обогревает, но и нагревает воду для семейного пользования. Для гаражных помещений – это слишком дорогое удовольствие;
  • Одноконтурными. Функция таких газовых котлов – обогрев помещения и все.

С колосниками или без?

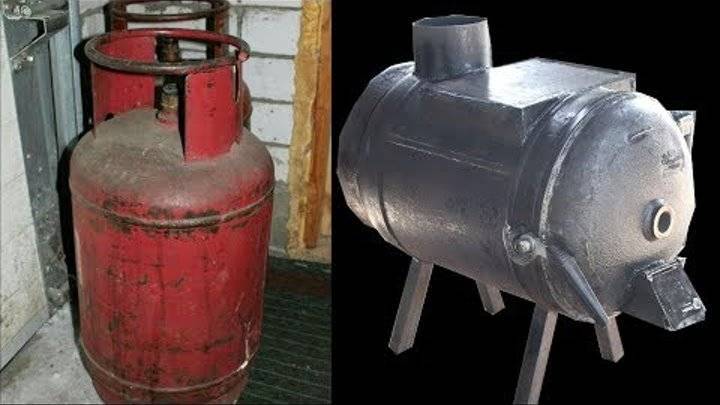

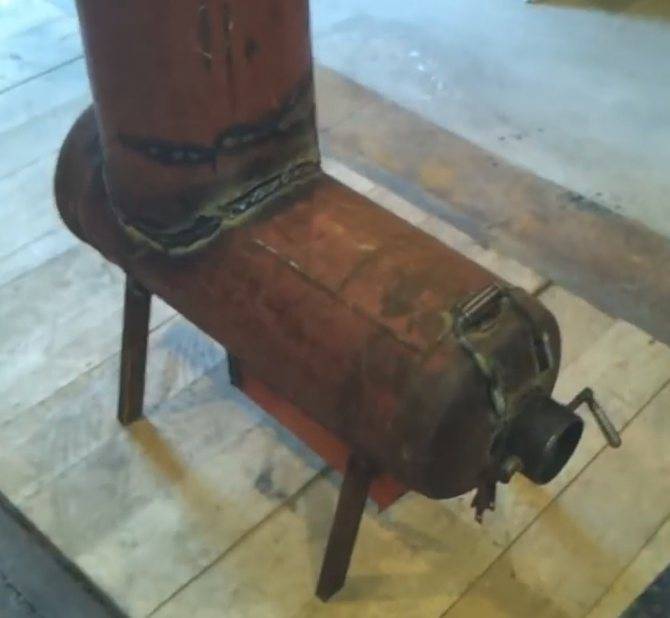

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоВнутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

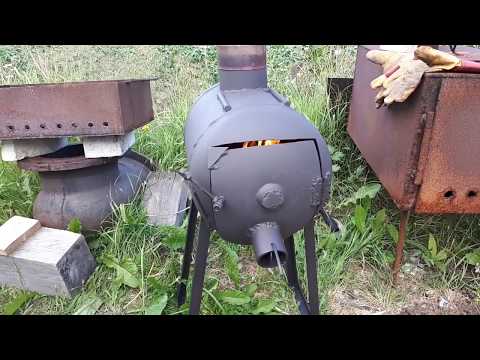

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

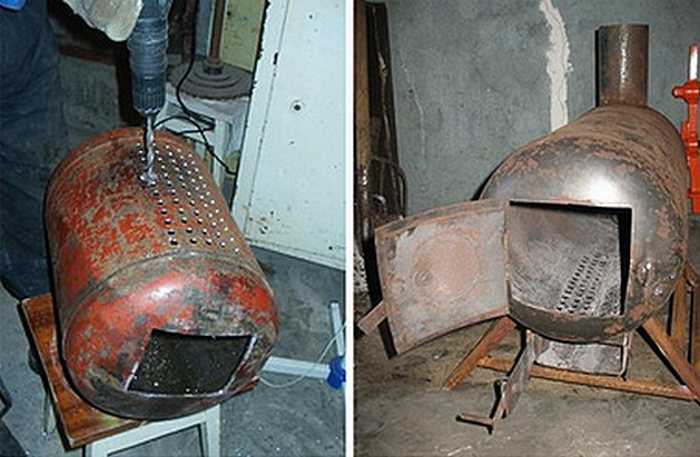

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоЧертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольникаБуржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоГотовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

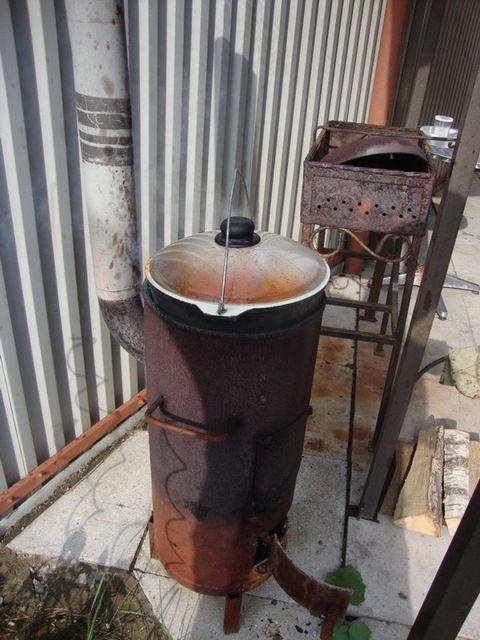

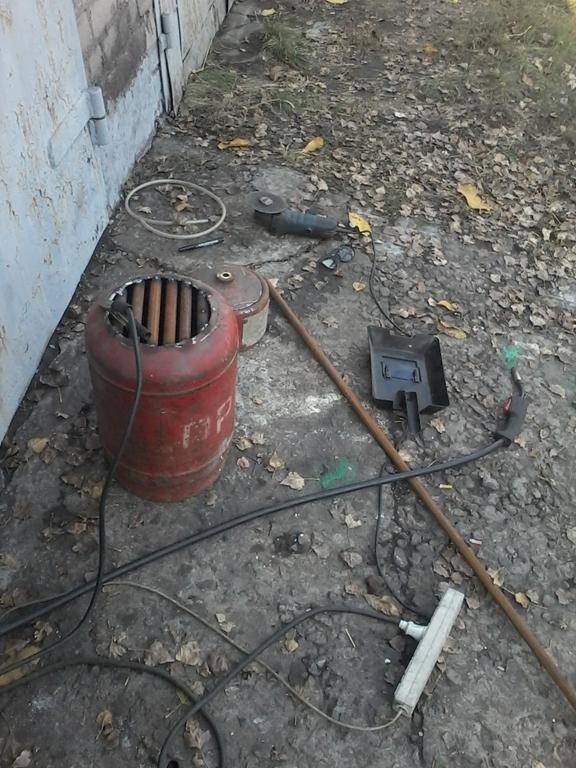

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководствоВариант установки колосников в буржуйке из газового баллона

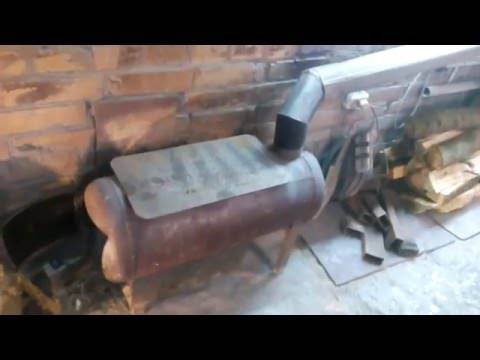

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

https://youtube.com/watch?v=97RjGkMHbG0

Особенности эксплуатации

При эксплуатации печи необходимо чередовать циклы её растопки, включающие в себя:

  • закладку топлива;

  • розжиг печи;

  • непосредственно топочный процесс с обогревом помещения;

  • очистку зольных продуктов из топочного и поддувального отдела.

К самым ответственным можно отнести этап закладки топлива, которое для облегчения процесса розжига нужно уложить в определённом порядке. На колосниковую решётку сначала нужно положить бумагу и тонкие сухие дрова, разжечь костёр и закрыть дверцу.

После того как растопочный материал воспламенится можно добавлять более крупные поленья

Загружать древесину нужно осторожно, чтобы не допустить затухания огня. По окончании полной закладки дров нужно плотно закрыть топочную дверцу

Регулировку тяги в буржуйке можно производить задвижкой на дымоходе или приоткрывая поддувальную дверцу.

В процессе горения печи нельзя дотрагиваться до её корпуса, чтобы не обжечься.

Для восстановления тяги после длительного периода топки необходимо периодически проводить разборку дымохода и очищение его элементов от накопившейся сажи.

Необязательные детали

Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

Способ увеличения КПД. Метод
Утеплить дымоход. Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче.
Увеличить площадь соприкосновения металла с воздухом. Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки.
Соорудить плитку. Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева.
Сделать кирпичную «шубу» Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто.
Отработка. Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости.

Водяной контур

Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:

  • На участке дымохода установить водяной контур с двумя патрубками.
  • В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
  • Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
  • При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.

Дополнительный теплообменник

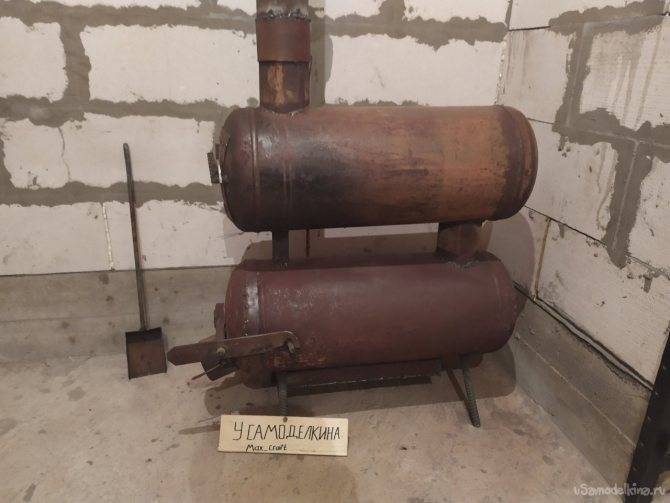

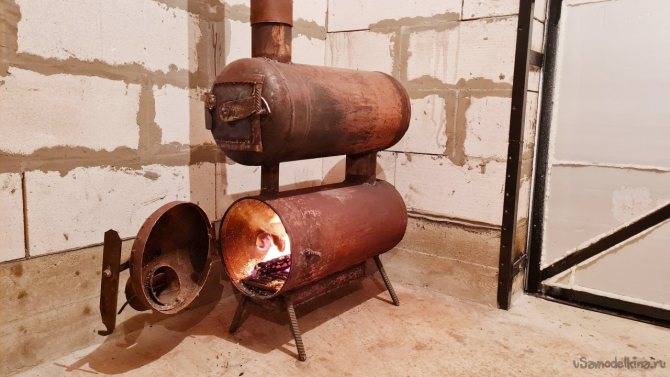

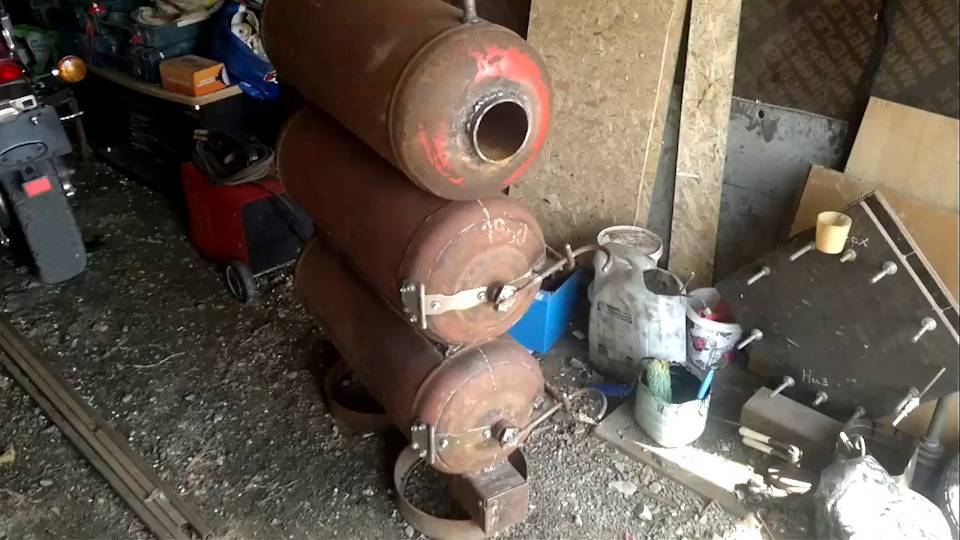

К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.

При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.

Колосники

Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.

Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.

Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.

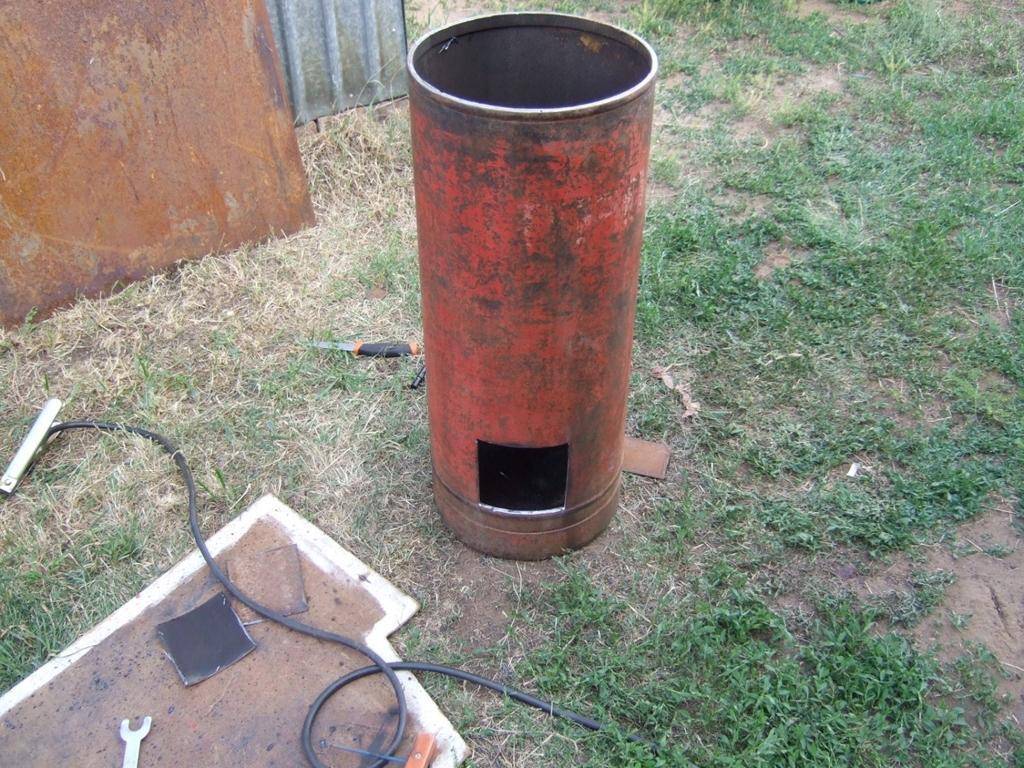

Буржуйка из газового баллона своими руками

Рассмотрим, как сделать буржуйку с газового баллона. Газовый баллон выбран в качестве заготовки для самодельной буржуйки по следующим причинам:

  1. Он представляет собой фактически готовый корпус печи, так что мастеру не придется гнуть стальной лист на вальцах или варить буржуйку из нескольких фрагментов такого листа.
  2. Газовый баллон имеет достаточно толстую стенку, поэтому печь из него получится долговечной. Тонкостенная заготовка быстро прогорела бы.
  3. Найти данное изделие можно в любом регионе, а его приобретение обойдется в сущие копейки.

Помимо баллона потребуются такие материалы:

  1. Стальной лист толщиной от 3 мм: из него вырежем варочную поверхность и кольцо под колосниковую решетку.
  2. Труба диаметром 90 – 100 мм – будущий дымоход.
  3. Стержни арматурные диаметром от 12 до 15 мм либо равнополочный уголок – материал, из которого будут вариться ножки печи и колосниковая решетка.

Если внешний вид печи имеет значение, ее можно оснастить покупными дверцами – чугунными литыми или стальными штампованными. Понадобится две дверцы – для топки и для зольной камеры.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

  • В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок. Окно топки с установленной дверцей. Штатное отверстие бочки будет служить поддувалом.
  • Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
  • Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.
  • Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.
  • Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Вертикальная буржуйка

  • Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
  • Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
  • Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
  • В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
  • Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
  • Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
  • Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
  • Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
  • Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитываярасстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
  • В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
  • После этого обе части соединяются в единую конструкцию сварным швом.
