Буржуйки на дровах своими руками: чертеж и пошаговый процесс изготовления

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Печь-буржуйка из плохого газового баллона

Газовый баллон имеет практически готовую форму для хорошей буржуйки.

Буржуйка из плохого баллона

• Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
• В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее обваривают, и, таким образом, полотно для дверцы будет готово.
• К ней закрепляется замок-ручка, и дверца устанавливается на приваренные петли.
• На стенке баллона, которое будет дном будущей печки делаются отверстия — они сами по себе будут исполнять роль колосника.
• Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
• После этого привариваются ножки — их можно сделать из металлического уголка или труб.
• В верхней задней части буржуйки вырезается круглое отверстие, в него вваривается дымоходная труба.
• Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.

Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:

Порядок сооружения печи

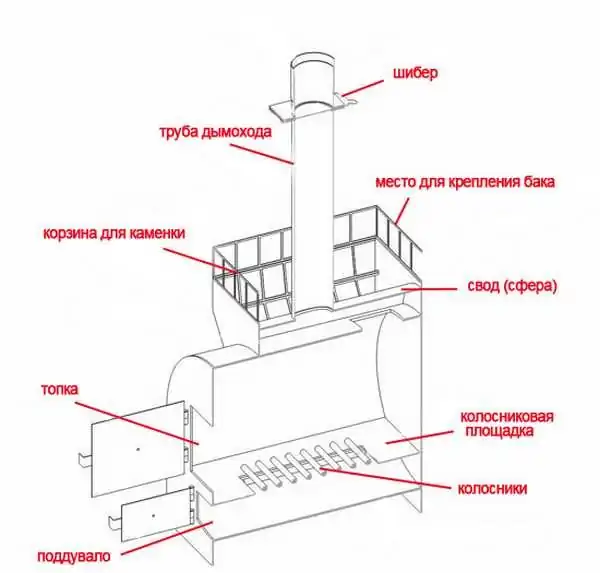

Схема печки буржуйки

Перед началом сварочных работ прежде нужно будет подготовить небольшой эскиз будущей конструкции с указанием размеров отдельных ее секций. В соответствии с этим эскизом далее вы можете произвести разметку, а затем приступить к вырезке требуемых заготовок, используя для этих целей болгарку. С ее помощью из сплошного листового металла вырезаются стенки будущей печи, ее верхняя и нижняя перегородки, а также колосник

В ходе работ обратите внимание на следующие детали:

1. В первую очередь на лицевой заготовке оформляются отверстия соответствующего размера (под топку и зольник).
2. В качестве колосника может использоваться листовая заготовка с проделанными в ней двухсантиметровыми отверстиями (также можно воспользоваться старыми колосниками, подогнанными под габариты вашей конструкции).

Дымоход

Перед тем как поставить на печь дымоходную трубу – следует основательно продумать вопрос выбора ее конструкции. В качестве отводного канала для отработанных газов могут, конечно же, использоваться и готовые нержавеющие дымоходы, но чаще всего для этих целей применяют металлическую трубу соответствующего диаметра (не менее 120 мм). Вывод трубы на улицу обычно устраивается или через верхнюю часть гаражного строения (т.е. через крышу) или же в верхней части боковой стены – через вентиляционное отверстие, например. При ее обустройстве следует помнить о том, что для получения оптимальной тяги уклон дымохода относительно горизонта должен составлять минимум 30º. При использовании в качестве дымохода обычной металлической трубы ее толщина в нижней части канала должна быть не менее 2–3 мм, иначе она может очень быстро прогореть.

Такая буржуйка лучше греет

Специалисты считают, что повысить эффективность работы такой печи можно за счет обустройства на ее боковых стенках нескольких дополнительных ребер, способствующих повышению теплоотдачи. Также отмечается, что при желании покрасить готовую конструкцию (с целью придания ей достаточно привлекательного вида), следует выбирать специальные термостойкие краски, выдерживающие температуры до 700ºC.

Каждый владелец собственно гаража, конечно же, вправе самостоятельно решать вопрос выбора типа печи-буржуйки для его отопления. Причем выбранная вами конструкция совсем не обязательно должна «работать» на дровах или на дорогом угле. Но независимо от вида печи и при любом используемом топливе в целях пожарной безопасности необходимо предусмотреть специальный предтопочный лист, подкладываемый под ее основание.

Для его изготовления берется стальной кровельный лист, который затем окрашивается с обеих сторон и хорошо просушивается. После этого изготавливается войлочная подкладка соответствующего размера, которая пропитывается заранее подготовленной жидкой глиной (для защиты от перегрева).

И в заключение «сырая» войлочная прокладка укладывается на подготовленную ранее металлическую заготовку, после чего образовавшаяся предтопочная прослойка хорошо просушивается.

Особенности эксплуатации, чистка и ремонт

Для увеличения эффективности работы буржуйки существует несколько рекомендаций:

• Буржуйку следует устанавливать на высоте не менее 20 см от пола. Так лучше распределяется тепло, исходящее от буржуйки.
• Скорость прогорания топлива можно регулировать путём установки заслонки в трубе дымохода. Заслонкой регулируется воздушный поток, создающий естественную тягу в топке.
• Для улучшения теплоотдачи по корпусу буржуйки можно наварить пластины из листового металла. Так создаётся подобие радиатора. Пластины навариваются на расстоянии 4–7 мм друг от друга.
• Для придания буржуйке эстетического вида, её можно покрасить жаростойкой краской.
• Устанавливать буржуйку необходимо на негорючее основание (лист металла, бетонный блок). Это необходимо для снижения риска пожара от просыпавшихся тлеющих частиц.

Существует совет по улучшению процесса обогрева помещения путём направления на буржуйку вентилятора. Таким образом увеличивается циркуляция воздуха, а значит и скорость обогрева помещения.

Отсек зольника следует своевременно очищать от золы и твёрдых частиц. Удаляются отходы вручную, поэтому следует быть осторожным.

А также необходимо чистить дымоход от продуктов горения. Это можно делать один раз в год, перед началом отопительного сезона. Для более качественной работы дымохода его можно утеплить.

Основным ремонтным процессом для буржуйки является сварка металла. Прогоревшие места топки завариваются с помощью подготовленных металлических накладок.

Необходимо следить за герметичностью сварочных швов дымоходного патрубка и самого дымохода. Неплотности могут привести к снижению тяги, а также к попаданию в помещение вредных продуктов горения.

Изготовление буржуйки из газового баллона — работа, которая под силу каждому. Простота конструкции и эксплуатации делают такую буржуйку незаменимым помощником в холодное время года.

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. (2 голоса, среднее: 5 из 5)

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками

• Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:
• Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
• Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
• Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
• Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка

Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью

Буржуйка на отработке — просто и дешево

Это именно тот вариант, который мало подходит для использования в помещениях, где проживают люди. Объясняется просто — при горении масляная отработка издает специфический запах, даже если устроена хорошая вытяжка.

Эскиз буржуйки, работающей на масляной отработке

Для изготовления потребуется листовой металл толщиной 4—5 мм, из которого будут вырезаться все необходимые детали. Также необходима труба для изготовления некоторых элементов буржуйки и дымохода.

На представленной схеме хорошо видны все размеры деталей, которые нужно заготовить.

Чертеж с размерами

• На металлическом листе делается точная разметка всех элементов и вырезается с помощью шлифмашинки. Все края деталей тщательно зачищаются.
• В подготовленной нужного размера по высоте трубе высверливаются круглые отверстия. Она будет соединять верхнюю и нижнюю емкости буржуйки.
• В верхней плоскости верхнего бака, в намеченном по схеме месте, прорезается отверстие нужного диаметра. Оно смещено от центра в левую сторону и будет предназначено для трубы дымохода. На нижней стенке отверстие смещено к правой стороне окружности, и в него будет входить соединительная труба.
• Две окружности привариваются к отрезку трубы, который будет определять толщину верхнего бака.
• Таким же образом делают и нижнюю часть печки. Только отверстие для вхождения трубы вырезается в центре круга. Кроме того, вырезается еще одно, которое будет служить горловиной для заправки печи. На него закрепляется сдвижная крышка.
• На нижнюю сплошную плоскость привариваются три или четыре ножки.
• Для жесткости верхний бак соединяется с нижним металлическими кронштейнами.
• Чтобы печь была красивой и не ржавела, все сварные швы хорошо зачищаются, а затем все поверхности окрашиваются защитной жаростойкой краской.
• Последним этапом в работе идет подсоединение печи к дымоходу.

Вот что должно получиться

Работает такая печь следующим образом: в нижний бак заливается отработка, далее с помощью лучины или свернутой бумаги, через отверстие она поджигается. Сдвижную крышку на отверстии закрывают после того, как отработка внутри бака загорится.Кислород, попадающий через отверстия в трубе, которая соединяет два бака, способствует интенсивному горению. Горячий воздух, проходя через верхнюю часть печи, нагревает ее до высокой температуры, поэтому на ее поверхности легко можно подогреть чайник. Так как в гараже всегда есть отработанное топливо, проблем для заправки печки-буржуйки никогда не будет.

Преимущества и недостатки

Печка Логинова имеет свои преимущества и недостатки:

Преимущества

1. Увеличенный КПД. Одна загрузка топлива способна греть помещение в течение 10-12 часов, что для буржуйки очень хороший показатель.
2. Возможность регулировать интенсивность горения. Прикручивая заглушку поддувала, легко потушить или распалить огонь, а зола не высыпается на пол.
3. Пожаробезопасность. Конструкция полностью закрыта, за исключением маленьких отверстий в поддувале. Тлеющие угольки не выпадут из зольника, нет искр, дверца плотно завинчивается.
4. Проста изготовления. Нет дополнительных камер и сложных деталей, прямоугольная форма.
5. Доступность топлива. Дрова можно с легкостью найти повсюду, в отличии от газового баллона или бензина.

Недостатки:

Тяжело чистить. Отсутствие дверцы зольника усложняет чистку печки от огарков. Для этих целей её нужно наклонять и вытрушивать через поддувало.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

https://youtube.com/watch?v=caistQMGHgA

Инструкция по эксплуатации

Самым важным условием эксплуатации является хорошее качество сварки. С помощью меловой обмазки и керосина проверить на свищи и дефекты. К швам дымохода отнестись особо щепетильно. Дрова загрузить в камеру горения, разжечь огонь, закрыть дверцу и регулировать процесс с помощью поддувала. Чтобы уменьшить интенсивность сгорания нужно прикрутить поддувало, чтобы потушить огонь, достаточно закрутить его полностью.

Жар, исходящий от металла температурой выше, чем от кирпича или камня

Для регулировки поддувала всегда используйте толстую прихватку, делайте это осторожно и быстро. Чистят печь после полного остывания

При наличии дефектов сварки, эксплуатацию прекращают и исправляют недостатки. Угарный газ, может стать причиной смерти.

По некоторым отзывам, эта печка может поддымлять при открытии дверцы топки. Это возникает из-за уменьшения тяги. Устранить дефект можно, если увеличить диаметр трубы дымохода до 150мм и уменьшить её длину

Печи медленного горения пользуются вниманием у рыбаков и туристов. Заменив толстый лист металла на легкие и тонкие нержавеющие трубы дымоходов, они успешно используют схему Логинова для зимней рыбалки и туризма

Для таких печей сварку используют редко.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем

Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Схемы печи-буржуйки на дровах для дачи

Железные печи буржуйки, используемые на даче, бывают разных габаритов, форм, особенностей строения топочной камеры, с наличием или отсутствием поддувала.

По типу работы и конструкции их разделяют:

• на обычные (однокамерные);
• на канальные;
• длительного горения топлива.

Справка. Металлические печи буржуйки протапливают дровами, щепой, бурым и каменным углём, торфяными брикетами. В них сжигают картон, опилки, кизяк.

Уголь горит медленно, даёт высокую температуру (1500 градусов и выше) из-за этого воздух, стены, потолок, разделка сильно нагреваются. Потому в дачных домиках уголь используют редко. Большинство сжигают в печках-буржуйках дрова, кору и щепки. Рассмотрим варианты буржуек, которые владелец гаража или дачи может сделать своими руками.

Однокамерные печи-буржуйки состоят из цельного металлического корпуса, в котором размещаются поддувало (зольный ящик), колосниковая решётка, камера сгорания, отверстие для трубы (дымохода). Пример такой буржуйки — чугунная советская армейская печь, простейшая однокамерная железная печка для обогрева бытовок.

Фото 1. Схема однокамерной печи-буржуйки. Основные части устройства: топка, поддувало, труба-дымоход.

Корпус печи-буржуйки заводского производства имеет форму прямоугольного параллелепипеда с размерами:

• высота — 65,6 см;
• длина (глубина) — 50,2 см;
• ширина — 35,8 см;
• высота стоек (ножек) — 19,4 см;
• высота патрубка, предназначенного для установки дымовой трубы — 6 см;
• диаметр дымохода — 11 см.

Печь весит 36 килограммов, тепловая мощность буржуйки — 5 кВт. Корпус отопителя изготовлен из стального листа толщиной 6 мм. Для загрузки топлива имеется сплошная стальная дверца, для удаления золы — выдвижной ящик (зольник). В качестве горючего применяются дрова.

Эта маленькая печь буржуйка предназначена для обогрева помещения площадью до 60—70 квадратных метров. Плоская верхняя часть корпуса используется как варочная плита. В ней вырезаны отверстия для конфорок, которые закрываются кольцами стандартных размеров.

Печь-буржуйка с канальной топкой имеет более сложную конструкцию. Внутри топки приваривают стальные пластины (от одной до двух), которые образуют дымовые каналы. Каналы замедляют движение топочных газов.

Справка. Заводские отопительно-варочные железные печки по конструкции являются канальными.

Металлические печи-буржуйки длительного горения имеют большие размеры. Воздух в топочную камеру подаётся не только через поддувало, но и через боковые редукторы.

В упрощённых вариантах поддувало отсутствует, а в дверце делают отверстия, ширину которых регулируют специальной задвижкой.

Топку заполняют на две трети. После того как топливо разгорится, приток воздуха уменьшают, заслоняя поддувало и открывая верхние регуляторы.

Дрова медленно тлеют в верхнем слое и отдают тепло в течение нескольких часов.

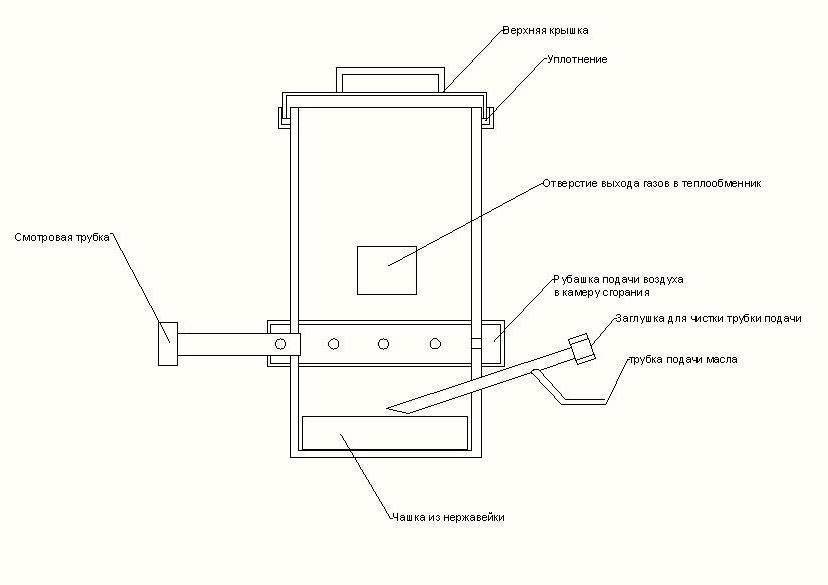

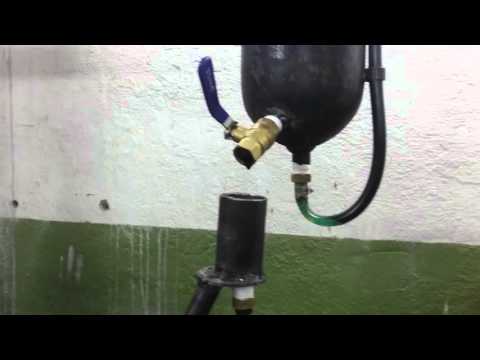

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Изготавливаем мини-буржуйку самостоятельно

Собрав такую печь самому, вы недорого сможете отопить любое небольшое помещение. Мини-буржуйка своими руками собирается просто. Для этого необходим определенный перечень инструментов:

• уровень для строительства, сантиметровая лента;
• сварочник;
• балгарка;
• зубило;
• листовой металл для составных частей;
• дымоходный канал;
• бочка (для цилиндрической модели);

Распространенным вариантом котла, является дровяной. Благодаря высокому КПД, этот прибор может равномерно отапливать помещение до тех пор, пака горят дрова. Ниже следует подробная инструкция сборки дровяной буржуйки.

Пример простой буржуйки из бочки или пустого газового баллона

Ход работы

Будущая печь должна представлять собой камеру, разделенную на 2 отсека. Верхний предназначен для сгорания топлива, нижний нужен для накопления золы. Отделения разделяются решеткой. Готовое изделие должно иметь 2 дверцы, одну для топочного окна, другую для зольника. В верхней части буржуйки оборудуется патрубок для отвода продуктов горения. Ниже приведены несколько вариантов изготовления буржуйки. Советуем подробнее прочитать на нашем сайте инструкцию по буржуйке длительного горения.

Ёмкость будущей печи будет стоять горизонтально. Для этого возьмем старый газовый баллон. Это почти готовая мини-буржуйка на дровах. Не нужно делить его на 2 части, вместо этого, камеру для золы можно приварить снизу, что сэкономит рабочий объём устройства. Далее следует вырезать топочное окно.

В корпусе баллона высверливаются отверстия, через которые в зольник будет попадать отработанное горючее.

Топочная дверца покупается отдельно и врезается в подготовленное отверстие. Когда отсек для золы приварен, можно начинать делать опоры для печи. Для этого, сварочным аппаратом к днищу камеры крепятся металлические трубы. Длина труб выбирается индивидуально. С обратной стороны делается отверстие для патрубка дымовой трубы.

Когда свободного пространства мало, можно сконструировать вертикальную модель. Делить баллон на 2 части обязательно. К внутренним стенкам баллона привариваются крепления, на них будет опираться решетка. Верхняя часть закрывается стальным листом. Он может служить варочной поверхностью.

Вертикальный вариант мини-печки занимает меньше места и позволяет разогревать пищу

Котелок с крышкой стал хорошей заглушкой

В качестве дымохода, можно позади приварить 90 градусный отвод. К нему крепится остальная часть дымовой трубы.

Конструкция, преимущества и недостатки

Дровяные буржуйки для дачи простейшей конструкции представляют собой металлический ящик или цилиндр, установленный на ножки. Предусматривается дверца для загрузки топлива и труба для отвода дыма из камеры сгорания. К недостаткам такого устройства относят недостаточный КПД и потребность в постоянной загрузке дров.

• обогрев помещения;
• приготовление пищи, разогревание воды;
• украшение интерьера дачного домика (буржуйка-камин).

Если сделать своими руками буржуйку, она спасет от зимнего холода при площади помещения до 50-60 метров квадратных. При расчете помнят, что мощность отопительных приборов зависит от высоты помещения. При значительной высоте потолков, отапливаемая площадь уменьшается.

Металлические печи для дачи в процессе модернизации, увеличения эффективности и эстетичности внешнего вида приобрели дополнительные элементы. Чтобы увеличить КПД буржуйки прибегают к следующим элементам:

1. Герметичный запор и контроль воздушных потоков. Эта функция позволят переводить печь на даче своими руками в режим медленного горения. Снижается расход топлива, увеличивается коэффициент полезного действия.
2. В верхней части камеры для сжигания дров выполняется установка устройства для дожига газов, образовавшихся в процессе горения топлива. Уменьшается количество отходов сгорания, температура дыма в дымоходе и увеличивается КПД устройства для отопления.
3. Для обшивки внутренней поверхности стенок применяются материалы, устойчивые к воздействию высоких температур и огня. Печка-буржуйка своими руками обшивается шамотом или огнеупорными материалами других видов. Материал стенок защищен от перегревания, срок эксплуатации устройства увеличивается. Помимо этого повышается коэффициент полезного действия и экономичность расхода топлива.
4. Печь-буржуйка своими руками с установленным стеклом во фронтальной части позволяет устанавливать на даче в помещениях комнат общего пользования и спальных. Сделать буржуйку в этом случае требуется с применением жаропрочного стекла, которое не повредиться при воздействии повышенных температур.

Печь-буржуйка может быть предметом, вокруг которого выстраиваются интерьерные компоненты

Достоинства установки в гараже и на даче

К плюсам применения устройства для нагрева воздуха в небольших помещениях относят:

• чтобы растопить печку не требуется тратить много времени;
• если в конструкции предусмотрены перечисленные выше дополнения, КПД достигает 80%, что является хорошим показателем эффективности;
• объем помещения прогревается равномерно вне зависимости от того, где установлено устройство;
• цена на топливо и многообразие (печь можно топить углем, дровами, торфом, щепой, опилками, отходами лакокрасочными и отработанным маслом);
• если сделать печь-буржуйку своими руками, цена будет ниже, чем у камина или кирпичной печи аналогичной мощности;
• экономичный расход топлива;
• многообразие функций (говорилось ранее).

Внушительный список достоинств привел самодельные буржуйки к популярности. Они незаменимы для обогрева помещений в холодный период.

Недостатки

Несмотря на преимущества, устройство имеет негативные характеристики, которые требуется учесть перед выбором устройства и началом сборки и установки:

• аккумуляция тепла невозможна: гаснет огонь — прекращается отопление;
• топить дровами или другим видом топлива требуется непрерывно, если прервать подачу топлива, температура в помещении снизится;
• чистка дымохода, периодичность зависит от диаметра трубы, составляет от 1 до 8 недель;
• Вывод трубы высоко над крышей (для других типов печек и котлов также требуется).

Перед окончательным выбором учитывают специфику и назначение помещения, возможность частой загрузки топлива.

Модель на отработанном топливе

Как сделать мини-буржуйку своими руками на отработанном топливе мы сейчас разберёмся. Собрать такую печку будет сложнее. Её достоинство в том, что горючее для неё практически бесплатное. Обогревающим элементом в ней являются испарения кипящего старого масла, которые поднимаются по трубе.

Самодельный мини-котел на отработке выглядит таким образом

Конструкция представляет собой два резервуара соединенных трубой. Диаметр трубы должен быть 100 мм, длина в 4 раза больше. В этой трубе сверлятся мелкие отверстия которых должно быть много. К нижнему резервуару привариваются стойки для стабильного положения при работе. Труба с отверстиями крепится сваркой к нижней камере устройства, к ней, в свою очередь, приваривается верхний резервуар. В отсеке для залива масла, необходимо просверлить отверстие через которое бак будет заправляться.

Послойная схема маленькой печи на отработке для создания своими руками

Для такой буржуйки длина дымохода не должна быть менее четырех метров. Поскольку топливо будет жидкое, все соединения должны быть герметично заварены. В этом и заключается сложность изготовления печей на отработанном масле.

https://youtube.com/watch?v=KJ97zihCg_w

Видео: инструкция по изготовлению мини-буржуйки

Основным недостатком всех буржуек является их пожароопасность. Поблизости от работающего прибора не должно быть легковоспламеняющихся предметов. В таких отопительных приборах категорически нельзя использовать бензин, ацетон и подобные вещества.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.
