Воздуховоды для вентиляции: виды, назначение, размеры, особенности монтажа

Содержание

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

в системах кондиционирования;
в нефтеперерабатывающей, химической промышленности;
в общественных зданиях;
в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
для нагнетания теплого воздуха.

Чтобы правильно выбрать трубные изделия для вентканалов, необходимо разобраться, какие трубы используются для трубопроводов этого назначения, в чем их достоинства и недостатки, и что учитывать при монтаже, чтобы важная инженерная система работала без сбоев.

Воздуховоды выполняют важную функцию — обеспечивают отток и приток воздуха в здании, поэтому от их параметров напрямую зависит работоспособность вентиляции. К трубам для инженерной системы предъявляется ряд требований, они должны:

быть полностью герметичными;
отвечать санитарным нормам по уровню шума (аэродинамического гула);
соответствовать проектным расчетам (обеспечивать прохождение воздушных масс с определенной скоростью и удерживать расчетный напор);
соответствовать требованиям по теплоизоляции.

Воздуховоды должны быть максимально компактными, чтобы внутренняя инженерная система не отнимала полезную площадь в помещениях.

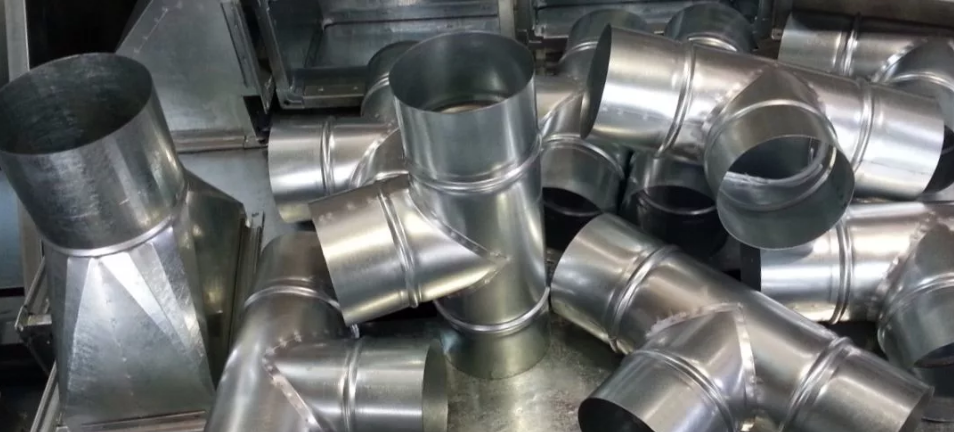

Фасонные воздуховоды

Фасонные воздуховоды — отдельный вид воздуховодов нестандартных размеров и формы. Это могут быть прямоугольные и круглые изделия нестандартного сечения (например, диаметром 175 мм или сечением 525×320 мм).

Кроме того, к фасонным воздуховодам (синонимы — фасонные изделия или фасонные части воздуховодов) относят отводы, тройники, соединители, фланцы, переходы и другие изделия. Фасонные части воздуховодов могут быть как стандартных размеров, так и выполнены под заказ. Чаще всего такая потребность возникает при обходе ригелей, колонн и иных препятствий при монтаже воздуховодов на объекте.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

пленчатого типа;
в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Цены на изготовление

Нержавейка 0,5мм	Цена/руб
Воздуховод (кр. / AISI 430)	2870 p.
Фасонка (кр. / AISI 430)	2700 р.
Нестандарт (кр. / AISI 430)	3500 р.
Металл 0,7мм	Цена/руб
Спиралка (кр.)	1 020 р.
Возд. прямошовный (кр.)	1 460 р.
Металл 0,8мм	Цена/руб
Спиралка (кр.)	1 135 р.
Возд. прямошовный (кр.)	1 650 р.
Металл 0,9мм	Цена/руб
Спиралка (кр.)	1 300 р.
Возд. прямошовный (кр.)	1 900 р.
Металл 1,0мм	Цена/руб
Спиралка (кр.)	цена по запросу
Возд. прямошовный (кр.)	цена по запросу

Воздуховоды прямошовные

Цены в таблице с учетом НДС 20%

Ф (мм) L=1250мм	0,5 мм	0,7 мм
100	432 ₽	573 ₽
125	540 ₽	717 ₽
140	605 ₽	803 ₽
150	цена по запросу	цена по запросу
160	691 ₽	917 ₽
180	778 ₽	1 032 ₽
200	864 ₽	1 147 ₽
225	972 ₽	1 290 ₽
250	1 080 ₽	1 433 ₽
280	1 210 ₽	1 605 ₽
315	1 361 ₽	1 806 ₽
355	1 533 ₽	2 035 ₽
400	1 728 ₽	2 293 ₽
450	1 944 ₽	2 580 ₽
500	2 160 ₽	2 867 ₽
560	цена по запросу	цена по запросу
630	цена по запросу	цена по запросу
710	цена по запросу	цена по запросу
800	цена по запросу	цена по запросу
900	цена по запросу	цена по запросу
1000	цена по запросу	цена по запросу
1120	цена по запросу	цена по запросу
1250	цена по запросу	цена по запросу
1400	цена по запросу	цена по запросу
1500	цена по запросу	цена по запросу

Воздуховоды прямошовные

Цены в таблице с учетом НДС 20%

Ф (мм) L=1250мм	0,8 мм	0,9 мм
100	648 ₽	746 ₽
125	717 ₽	933 ₽
140	803 ₽	1 045 ₽
150	цена по запросу	цена по запросу
160	917 ₽	1 194 ₽
180	1 032 ₽	1 343₽
200	1 147 ₽	1 492 ₽
225	1 290 ₽	1 679 ₽
250	1433 ₽	1 865 ₽
280	1 605 ₽	2 089 ₽
315	1 806 ₽	2 350 ₽
355	2 035 ₽	2 649 ₽
400	2 293 ₽	2 985 ₽
450	2 580 ₽	3 358 ₽
500	2 867 ₽	3 731 ₽
560	3 211 ₽	4 178 ₽
630	3 612 ₽	4 701 ₽
710	4 071 ₽	5 298 ₽
800	4 587 ₽	5 969 ₽
900	5 160 ₽	6 715 ₽
1000	5 733 ₽	7 461 ₽
1120	6 421 ₽	8 357 ₽
1250	7 167 ₽	9 327 ₽
1400	цена по запросу	цена по запросу
1500	цена по запросу	цена по запросу

Воздуховоды прямошовные нерж. AISI 430

Цены в таблице с учетом НДС 20%

Ф (мм) L=1250мм	0,5 нерж.
100	1 127 ₽
125	1 409 ₽
140	1 578 ₽
150	цена по запросу
160	1 803 ₽
180	2 029 ₽
200	2 254 ₽
225	2 536 ₽
250	2 818 ₽
280	3 156 ₽
315	3 550 ₽
355	4 001 ₽
400	4 508 ₽
450	5 072 ₽
500	5 635 ₽
560	цена по запросу
630	цена по запросу
710	цена по запросу
800	цена по запросу
900	цена по запросу
1000	цена по запросу
1120	цена по запросу
1250	цена по запросу
1400	цена по запросу
1500	цена по запросу

Из чего делают воздуховоды?

Для изготовления воздуховодов для вытяжки используют разные марки стали, модифицированный поливинилхлорид (ПВХ), полипропилен, стеклоткань, алюминий и металлопластик.

Из какого материала выбрать воздуховоды, зависит от размеров и назначения конкретного помещения или здания и проекта вентиляционной системы.

Пластик: плюсы и минусы материала

Пластиковые воздуховоды всё чаще используются для устройства вентиляции, уверенно вытесняя жестяные трубы. Они обладают отличными эксплуатационными качествами:

высокой герметичностью;
устойчивостью к воздействию химических веществ;
стойкостью к ультрафиолетовому излучению;
экологической чистотой;
не меняют своих качеств при температурах в диапазоне от 0ºС до +85ºС;
легко режутся и монтируются;
просты в уходе — отлично чистятся и моются любым бытовым средством;
абсолютно не подвержены коррозии;
широким ассортиментом типоразмеров профиля и толщины стенки;
износоустойчивостью;
хорошей звукоизоляцией;
низкой сопротивляемостью воздуху, благодаря гладкости внутренних поверхностей;
небольшим весом и ценой.

Однако трубы для вентиляции из пластика имеют низкую стойкость к воздействию механических ударных нагрузок и слабую огнестойкость, поэтому не применяются для устройства дымохода.

Металлические воздуховоды: плюсы и минусы материала

Металлические воздуховоды более прочные и огнеупорные, чем пластиковые, обладают достаточной стойкостью к коррозии, механическому воздействию, устойчивостью к агрессивным средам, перепадам температур и долговечны в использовании.

Минусами металлических воздуховодов являются:

большой вес, а значит их труднее крепить и соединять;
они более шумные;
обладают шероховатой внутренней поверхностью;
способные накапливать статическое электричество;
стальные трубы — подвержены коррозии, а из алюминия и нержавейки — слишком дорогие.

Технология производства металлических труб

В качестве заготовок для изготовления жёстких стальных вентиляционных рукавов используют в основном тонкие листы чёрной, гальванизированной, оцинкованной, нержавеющей стали или алюминия. Производятся металлическая воздухозаборная труба по двум принципиально отличным друг от друга технологиям.

Для изготовления прямошовного воздуховода развёртку вырезают на гильотинных станках из листа стали. Затем её в холодном состоянии гнут по всей длине с помощью профилегибочного станка, образуя замкнутый контур. Края соединяют сваркой или фальцевым соединением;
Спирально — навивная технология предусматривает использование металлического штрипса (ленты), который свивается на специальных станках в жёсткую трубу. Станки укомплектованы набором матриц, позволяющих выпускать изделия с различной толщиной стенки и диаметром.

Гофрированная труба: плюсы и минусы материала

Гибкие гофрированные вентиляционные трубы представляют собой каркас из жёсткой стальной проволоки, свитой спиралью, который снаружи и изнутри покрыт гофрированной фольгой или полиэфирной тканью. Они просты в сборке, ремонте и транспортировке. Такой воздуховод можно многократно сгибать в любую сторону и растягивать. Фольгированная гофротруба выдерживает нагрев до +140ºС, тканевые — не выше +90ºС.

Гофрированная труба из стали или алюминия по степени гибкости относится к группе полужёстких материалов. Из неё получается достаточно прочные и лёгкие воздухопроводы. Они характеризуются:

огнестойкостью;
герметичностью;
износостойкостью;
высокой технологичностью;
ремонтопригодностью;
небольшим весом;
способностью не накапливать статическое электричество;
их не нужно заземлять;
диапазон рабочих температур алюминиевых гофротруб — от −35ºС до +270ºС;
стальные гофротрубы более жаростойкие и выдерживают нагрев до +900ºС;
стойкостью к длительному воздействию ультрафиолета;
экономичностью. Гибкие гофрированные трубы для вентиляции могут растягиваться и изгибаться под углом, что позволяет сэкономить на приобретении фитингов.

Однако существует ряд запретов на использование алюминиевой гофрированной трубы:

алюминий не выдерживает слишком высокие температуры и может расплавиться;
гофрированная внутренняя поверхность создаёт препятствие движению воздуха, снижает его скорость и вызывает шум.

Сравнение круглого и прямоугольного сечения

Многие задаются вопросом, какой формы трубы выбрать: круглые или прямоугольные? Если оценивать пропускную способность, выигрывают круглые изделия – воздушные массы встречают меньше сопротивления, а значит, циркуляция осуществляется быстрее.

В прямоугольных трубах углы остаются незадействованными, поэтому подбирается арматура с увеличенной площадью сечения. Однако такая магистраль занимает меньше пространства – широкие и плоские модели легче спрятать за навесным потолком или над шкафами.

Труба овального сечения совмещает сильные стороны прямоугольных и круглых воздуховодов: хорошая пропускная способность и возможность «скрыть» вентсистему

Также сечение – это важный параметр, который используется при расчете площади воздуховодов, необходимых для обустройства вентсистемы. Правильно выполненные вычисления позволят приобрести необходимое количество материала, не переплачивая за лишние трубы.

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

По материалу, из которого изготовлен канал: пластик или металл.
По форме: круглый или прямоугольный.
По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

Диаметр 100 мм: около 90 рублей за метр.
Диаметр 120 мм: около 120-130 рублей за метр.
Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
более быстрое загрязнение (чем у ПВХ-изделий);
некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

бесшумность (гладкая ровная поверхность не способствует возникновению шума);
простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

более сложный монтаж;
выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
Удобство монтажа. В этом плане явно проще взять гофру.
Цена воздуховода. Гофра обойдется чуть дешевле.

Классификация систем вентиляции

Системы классифицируют по разным критериям:

способу подачи;
назначению;
способу воздухообмена;
конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

естественная;
механическая;
смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Нестабильная работа в летний период – основной минус схемы естественной вентиляции

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон

Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

установить специальный клапан на входе в канал;
смонтировать решетки с клапанами на каналы притока и оттока;
использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Особенности применения оцинкованных круглых воздуховодов

Данный тип вентиляционной продукции отличается универсальностью, поэтому такие воздуховоды могут использоваться с канальными вентиляторами:

На промышленных объектах;
В жилых помещениях;
В административных зданиях.

Среди особенностей использования оцинкованной трубы круглого сечения стоит отметить:

При соединении с круглыми вентиляторами и создании системы принудительной вентиляции круглые воздуховоды обеспечивают минимальные потери воздушных масс;
Изделие соединяется только в одном месте (сварной шов), что повышает его прочность;
Особая конструкция и совместимость с отводами канальных вентиляторов облегчает установку и эксплуатацию круглых воздуховодов.

Воздухообмен в многоэтажных домах в СП 54.13330.2016

Небесполезными при проектировании вентиляции индивидуальных домов будут постулаты этого свода правил, предназначенные для строительства многоквартирных домов высотой до 75 метров. Строительство проводится по рабочим чертежам, выполненным на основе проекта.

Жилой дом может иметь встроенные, встроено-пристроенные, пристроенные помещения общего назначения и пользования: бассейны, тренажерные залы, гаражи, автостоянки при соблюдении соответствующих правил безопасности. Размещение промышленных подразделений в жилых домах не допускается.

Правила для проектирования МКД, разработаны на основе санитарных требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических зон по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330. Проект жилого дома включает инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом проектируется для проживания одной семьи. Состав помещений и их количество предусматривается по требованию заказчика. Основные помещения: общая гостиная, спальни, кухня, санузлы. Размещение жилых комнат в подвальных этажах не допускается.

Если в доме типовой планировки монтируется приточно-вытяжная вентиляция в системе применяется приточная установка и вытяжной вентилятор

При проектировании саун вентканалы оборудуют противопожарными клапанами. Вентиляционные отверстия и вводы трубопроводов в фундаментной и цокольной конструкции здания обеспечиваются защитными устройствами от грызунов.

Кратность воздухообмена:

спальня, гостиная при общей площади особняка на 1 чел. меньше 20 кв.м. – 3 куб.м /час на 1кв. метр жилой площади;
более 20 кв.м. – 30 куб.м /час на 1 человека;
кухня с электрической плитой – 60 кубометров/час;
помещение с газовым оборудованием – 100 куб.м/час;
помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой – часовой расход, равный объему помещения.
ванная, туалет – 25 куб.м/час.

В наружных стенах подвала, техподполья, холодного чердака, не имеющих вытяжки, делают продушины, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

Советы по выбору пластиковых воздуховодов

Воздуховоды представляют собой не что иное, как трубы, по которым циркулирует воздух, обеспечивая вентиляцию помещений. Они могут быть металлическими, в некоторых случаях, например, в стояках, асбоцементными или пластиковыми.

Сейчас наиболее популярен именно пластик. При его сравнительной дешевизне он служит значительно дольше металла, подверженного коррозии, или асбоцемента, съедаемого сыростью, чрезмерной сухостью и прочими сторонними факторами.

На фото изображено далеко не полное разнообразие решений по соединению круглых пластиковых сегментов в одну качественную и герметичную вентиляционную сеть. Но и этого разнообразия хватает чтобы понять, что с их помощью можно собирать воздуховоды самой различной степени сложности

Что следует учитывать при выборе пластиковых воздуховодов:

Изнутри пластиковые трубы должны быть предельно гладкими. В этом случае совершенно не будет осуществляться трение воздуха о стенки, и воздушные потоки будут циркулировать в такой конструкции с наибольшей эффективностью.
В случае монтажа вентиляции естественного типа, не усиленной вентиляторами, от рифленых трубопроводов лучше отказаться. Рифленые стенки венканалов, особенно на поворотах, будут задерживать потоки воздуха и вентилирование будет осуществляться не в полную силу.
Предпочтение стоит отдавать тому производителю, у которого сочленения пластиковых сегментов воздуховода осуществляется с наилучшей герметичностью.

Слишком твердый пластик – это плохой признак. При нажатии труба должна слегка поддаваться. Чрезмерно плотный и грубый материал прослужит меньше, чем мягкий. Скорее всего, он станет сыпаться и крошиться на протяжении первого же десятилетия использования вентиляционной системы.

Но замечание на счет твердости не относится к канализационным пластиковым трубам, изготавливаемым по иной технологии. Такому пластику не страшны не сырость, ни сухость, ни морозы

Если собственник решил смонтировать вентиляционную систему из таких труб, он может быть уверен, что прослужит она никак не меньше, чем та, что смонтирована из труб, специально предназначенных для сборки систем воздуховодов.

Единственный минус канализационных труб состоит в их исключительно круглом объемном профиле, что не всегда бывает удобно.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
С внешней стороны устанавливается решётка.
После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
Шкаф с гофрой устанавливается на место.
Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.
