Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Объем и ограничения использования

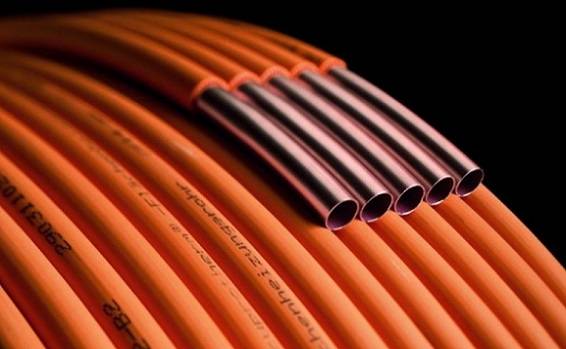

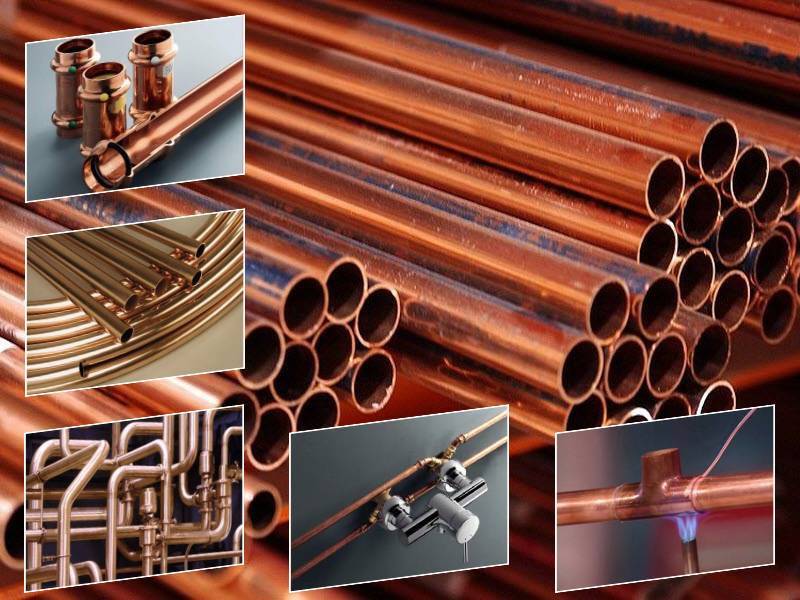

Ламинированные медные трубы используются в различных системах связи бытового и промышленного назначения.

Теплогидравлическая сеть

Их традиционно используют при обустройстве водопровода различного назначения. Характеристики меди и широкий ассортимент ламинированных труб позволяют оборудовать трубопроводы различной мощности и длины.

Водопроводные медные трубы: маркировка сортамента, область применения, преимуществаГидравлическая медь нейтральна по отношению к низкой концентрации хлора в питьевой воде (норма не выше 0,5 мг / л). Медные трубы доказали свою эффективность в колодцах и дренажных системах

В тепловой сети достигается двойной эффект. С одной стороны – продолжительность эксплуатации за счет коррозионной стойкости, с другой – защита системы от нерегулируемых скачков температуры теплоносителя. Но эти эффекты достигаются только при правильной сборке трубопровода.

Подробнее о видах медных труб для отопления и особенностях их монтажа мы писали в следующей статье.

Использование медной трубы с изоляционной оболочкой оправдано в системах «теплый пол».

Газопровод и энергосистема

Удобство ламинированной меди заключается в герметичности лески. При транспортировке газа отсутствует гальваническое окисление и коррозия. Надежность прессованных соединений и прокладок повышает безопасность трубопровода в зонах сейсмической активности.

Медная арматура благодаря своей нейтральности применяется в сетях для перекачки мазута: отсутствует риск возгорания, образования статического заряда.

Водопроводные медные трубы: маркировка сортамента, область применения, преимуществаМедные трубы используются в теплообменниках газовых и гидравлических водонагревателей, в тормозных системах транспортных средств и самолетов, в холодильных контурах холодильников и в климатических системах

Нюансы и ограничения использования:

  1. Предельная скорость транспортировки жидкостей по водопроводу – 2 м / с. Соблюдение рекомендации продлит срок службы «пластиковой» линии.
  2. Медь – мягкий металл, и постоянный контакт со средой, наполненной твердыми частицами, может омывать стены. Для предотвращения образования эрозии желательно предусмотреть предварительную очистку воды от посторонних взвесей. Достаточно установить фильтр грубой очистки (механический.
  3. При благоприятных условиях на внутренних стенках медной магистрали появляется оксидная пленка – покрытие не влияет на качество воды и защищает металл от износа. Требования к образованию патины: кислотность водного потока pH – 6-9, жесткость – 1,42-3,42 мг / л. При других параметрах циклическое разрушение и восстановление пленки происходит за счет расхода металла.
  4. Свинцовый припой нельзя использовать для устройства питьевого водоснабжения – металл и его соединения токсичны. Вещество способно накапливаться в организме, оказывая постепенное разрушительное действие на различные органы.

допускается стыковка медных коммуникаций с латунными и пластиковыми трубопроводами. При соединении медных труб со стальными и алюминиевыми элементами необходимо соблюдать последовательность соединения.

Помимо сварки, при соединении медных труб используются технологии сжатия и опрессовки:

Галерея изображенийФото из Бесшовные медные трубы часто соединяются с помощью пресс-фитингов. Их конструкция содержит прокладку, гарантирующую герметичность. Формирование герметичных соединений без использования пайки зависит от способности меди полностью повторять форму объекта, на который она прижимается, и зажимы могут быть изготовлены прямо на месте. Обжимные соединения применяют там, где паять неудобно и невозможно. При установке сантехнической арматуры предпочтение следует отдавать разъемным резьбовым соединениям, чтобы не пришлось вырезать участок трубопровода при необходимости замены клапана или фильтра. Теоретически их можно разобрать, но лучше не трогать. Суть компрессионного соединения заключается в накручивании накидной гайки на трубу и уплотнительное кольцо. Работы производятся при помощи ключа. Обжимные соединения в основном используются при строительстве водопровода из сплошных и полутвердых медных труб. Однако, даже с учетом высокого сопротивления, внутри них необходимо установить гильзу при ударе, чтобы не деформировать Прессовые соединения для обжимных соединений Формирование плотных соединений Обжимные клещи для соединения медных труб Строительство медной трубы на месте Компрессионный фитинг для медных труб Уплотнительное кольцо и стопорная гайка Шаровой кран на медной трубе

Медные трубы большого диаметра соединяются в основном фланцами и вкрученными в них болтами, допускается сварка в раструб, методы сжатия используются очень редко.

Способы и технологии изготовления

Различают 2 основные технологии изготовления, влияющие в конечном итоге на эксплуатационные характеристики трубопровода, сферу его применения, а также стоимость самих труб и фитингов к ним:

  • Прокатное производство.
  • Сварное производство.

По завершению трубы могут хромироваться, окрашиваться и покрываться полиэтиленовой или поливинилхлоридной оболочкой.

Прокатное производство

Прокатный (бесшовный) способ считается наиболее распространённым и обеспечивающим максимальную прочность труб. Суть технологии заключается в придании медной заготовке (гильзе) нужной конфигурации за счёт «холодного» прогона через вращающиеся вальцы специального трубопрокатного станка.

Именно прокатные трубы рекомендуются для обустройства водопроводов и отопительных контуров.

Сварное производство

Сварные трубы изготавливаются из листовой меди, накручиваемой на болванку прессовочного вала нужного размера и формы и свариваемой инертным газом в месте стыка. После сварки труба прокатывается на калибровочных валах, выравнивающих её и устраняющих продольную деформацию сварного шва.

Основные характеристики изделий из меди

Основные эксплуатационные характеристики медных труб регламентированы ГОСТом. Согласно нормативному документу изделия из меди могут изготавливаться из сплавов. Одним из самых применяемых сплавов является латунь. Благодаря добавке других элементов можно получать материал с различными свойствами. Но главные характеристики изделий из меди таковы:

  • Высокая коррозийная стойкость;
  • Гибкость;
  • Устойчивость к ультрафиолету;
  • Высокая стойкость к перепадам температуры;
  • Высокая теплопроводность;
  • Прочность;
  • Экологичность;
  • Стойкость к вибрации;
  • Длительный срок службы.

Изделия из меди подлежат 100% переработке. Единственным их недостатком можно назвать сравнительно высокую стоимость.

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Медные изделия

Для того чтобы медные изделия прослужили долгие годы, необходимо учитывать их назначение, а также:

  • Размеры;
  • Диаметры;
  • Толщину стенок;
  • Давление в системе;
  • Наличие изоляции.

В соответствии с типоразмерами труба может быть:

  • Тонкостенная;
  • Толстостенная.

Тонкостенная труба применяется в тех сферах, где нужна легкая и в тоже время прочная система коммуникации (в судостроении, автомобилестроении, авиации). Толстостенная труба имеет повышенную прочность, потому используется при транспортировке жидких и газообразных веществ. Толстостенная труба изготавливается такими способами:

  • Сварным;
  • Бесшовным.

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

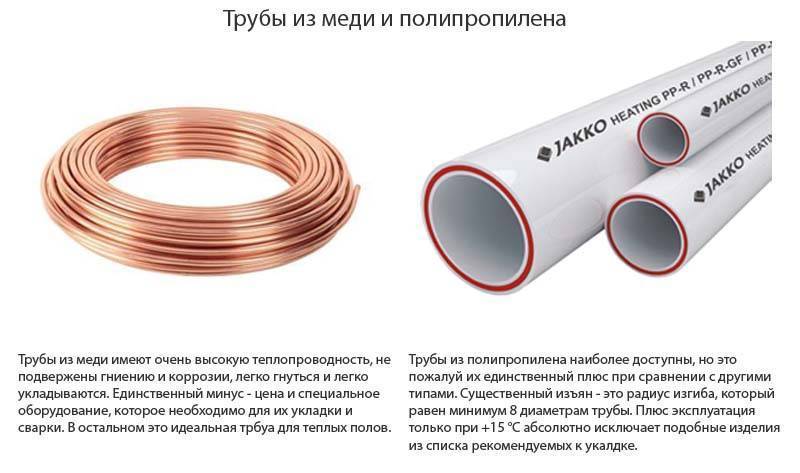

Медные трубы для теплого пола

Также по нормативам сортамент медных изделий может быть разного сечения:

  • Круглого;
  • Прямоугольного;
  • Квадратного.

Труба круглого сечения предназначена для системы водопровода и отопления, а профильная прямоугольного сечения – в основном для сферы машиностроения. Профильная труба имеет следующие положительные характеристики:

  • Не деформируется;
  • Имеет высокую прочность;
  • Выдерживает большие нагрузки;
  • Имеет относительно легкий вес.

Профильная труба имеет отличную сопротивляемость нагрузкам, поэтому практически незаменима в строительстве, а также в автомобильной промышленности. Для того чтобы убедиться, что изделие отвечает всем стандартам качества, необходимо сопоставить его реальный вес с весом согласно ГОСТ.

Область применения

Сфера применения медной арматуры крайне широка. Прежде всего, это привычные всем системы холодного и горячего водоснабжения и водоотведения, газопроводы, сантехника и отопление, в том числе конвекторного типа и системы «тёплый пол». Кроме того трубы из меди активно используются в системах кондиционирования, теплообменниках газовых водонагревателей, охлаждающих контурах холодильников, топливных установках различного назначения (в автомобиле- , самолётов- и кораблестроении).

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Эстетическая привлекательность медного трубопровода позволяет не прятать коммуникации внутри стен или за панелями. В свете этого медные трубки часто применяются в качестве кожуха для прокладки электропроводки, выполняя одновременно и роль изолятора и элемента декора.

Популярные статьи  Подвесная тумба с раковиной: советы по выбору + разбор технологии установки

Технические характеристики чугунных труб

ЧНР — чугунная напорная раструбная послужила прототипом легких полимерных аналогов. Несмотря на все достоинства современных материалов, чугун обладает рядом свойств, которые делают его востребованным и незаменимым на некоторых подземных участках водопровода.

ЧНР водопроводная не однородна по материалу, как это может показаться из-за битумного черного покрытия. Соединительные части (раструбы) отливаются в песчаных формах из серого чугуна или кокиля, в то время как ствол ее изготавливается из более прочного сплава. Чугунные водопроводы отвечают следующим эксплуатационным требованиям:

  1. Незначительный коэффициент линейного растяжения.
  2. Устойчивость к экстремальному перепаду температур.
  3. При пожаре не поддерживает горения, не тлеет, не выделяет в атмосферу отравляющих веществ.
  4. Обладает звукоизоляционными свойствами.
  5. Длительный срок эксплуатации.
  6. Прочность, высокая сопротивляемость механическому воздействию.

Требования государственных стандартов более строги к стыковке элементов чугунного водопровода, чем к длине самого изделия. Отклонения от заданных таблицами параметров длины допускаются до 50 см как в большую, так и в меньшую сторону.

Допуски:

  1. Не более 10% от общего количества штук в партии могут отличаться длиной от норматива трубы с условным проходом до 150 мм. Максимальное отклонение не может превышать 20% предусмотренной нормативом длины.
  2. 25% длины могут недосчитаться 10% штук с большим внутренним диаметром.
  3. Переход раструба в цилиндрическое тело выполняется с уклоном или в виде уступа. Предельные показатели отклонения от плоскости составляют не более ±20 мм.

Самый большой недостаток чугунных изделий — это их вес, что предполагает использование при установке тяжелой строительной техники.

Требования

ГОСТ предусматривает использование чугунных труб в водопроводах жилого фонда. К наружной водопроводной сети для учреждений общественного пользования по-прежнему применяются требования СНиП и СанПин, в соответствии с которыми использование металлопластиковых и полипропиленовых труб невозможно, как и медных стояков с малым диаметром.

Для обеспечения питьевой водой животноводческих ферм, промышленных предприятий, в производственном процессе которых необходима вода в больших количествах, могут использоваться только стальные сварные или чугунные подземные конструкции. Внешняя развязка также изготавливается из стали или меди.

В СНиП прописаны нормы испытательного гидравлического давления, оно должно соответствовать при испытании подземных коммуникаций 0,5 МП, или 5 кгс/см². Герметичность соединений внешних водопроводов до установки гидрантов, запорных клапанов и прочего оборудования должна выдержать нагрузку 3 кгс/см² — 0,3 МПа. На месте врезок в систему наружной и подземной части водопровода на время проведения испытаний устанавливаются фланцевые заглушки.

Маркировка труб из чугуна

Маркируются канализационные чугунные трубы так же, как и для водопровода — в полном соответствии с ГОСТ. Для изделий с условным внутренним проходом до 150 мм используется способ литьевого нанесения информации. Для внутреннего рынка маркировка содержит следующие данные :

  • товарный знак изготовителя;
  • год выпуска;
  • условный проход.

Для труб с условным проходом, превышающим 150 мм, предусмотрена возможность нанесения маркировки белой краской посредством трафарета или клише.

Маркировка для экспортной партии устанавливается предприятием-изготовителем в соответствии с требованиями иностранного заказчика. Чаще всего штампы или литье, изготовленные для зарубежного заказчика, содержат такую информацию:

  • код страны-изготовителя;
  • номер договора;
  • класс;
  • условный проход (в миллиметрах);
  • товарный знак производителя.

Чугунные напорные трубы соответствуют третьему классу точности по ГОСТ 26645- 85, регламентирующему минимальную и максимальную массу изделия с учетом припусков и потерь при проведении механической обработки литых изделий из черных и цветных металлов.

Способы и технологии изготовления

Согласно ГОСТ труба медная и латунная изготовляется с помощью двух технологических операций – проката и прессования с последующей сваркой стыков. Трубы круглого сечения производят и одним и другим способом. Медная квадратная труба производится преимущественно методом прессования с продольной сваркой шва.

Прокатное производство

Прокатные трубы изготавливаются только методом холодного деформирования. Ведь медь очень пластичный металл, который можно прокатать между вальцами даже без предварительного нагрева. В итоге, на вальцы прокатного стана просто надевают заготовку – гильзу, которая выкатывается до нужного диаметра.

На стадии финальной обработки прокатные трубы разделяются на подвергнутые отжигу и неотожженные изделия. Последний вариант не предполагает термической обработки трубы после проката, поэтому неотожженные трубы намного прочнее обработанных аналогов. Ведь внешний и внутренний слой такого изделий будет намного плотнее обычной меди за счет деформации кристаллической решетки металла на прокатных вальцах.

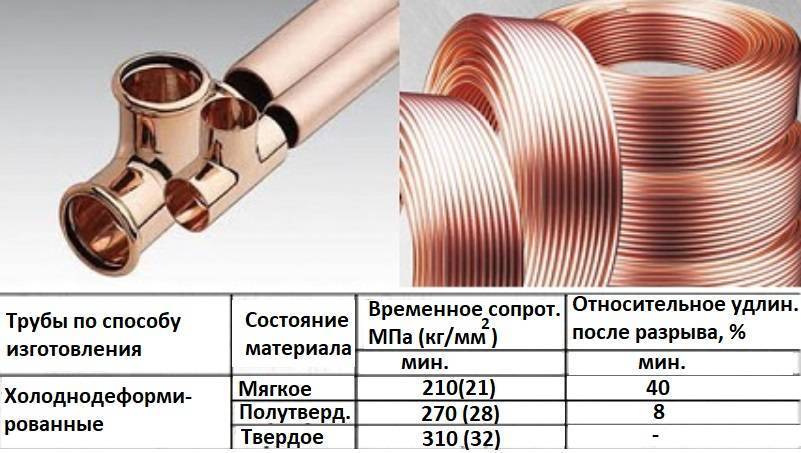

Таким образом отжиг разделяет холоднодеформированные трубы на:

  • жесткие,
  • полужесткие,
  • мягкие.

Сварное производство

Прессованные трубы делают на особых станках из листовой меди. Из листа вырубают мерную заготовку, подаваемую на формовочные вальцы пресса. После прессования лист принимает форму круглой, овальной или квадратной трубы, а стыковочный шов – заваривается в среде инертного газа.

На финише сварную трубу пропускают сквозь калибрующие вальцы, выравнивающие профиль изделия и исправляющие продольную деформацию.

Кроме того, на финальном этапе и прокатные, и прессованные трубы могут подвергнуться еще одному виду обработки – хромированию. В итоге, у производителя получается совершенно новый вид продукции — хромированная труба из меди, по которой можно прокачивать даже очень концентрированные кислоты.

Говоря о технологии производства, следует отметить, что от выбранного способа изготовления будет зависеть не только цена и характеристика продукта (бесшовные трубы прочнее), но и габариты конечного изделия.

Инструменты и материалы для пайки меди

  • труборез;
  • фаскосниматель;
  • труборасширитель;
  • металлическая шерсть;
  • тиски;
  • пассатижи;
  • пинцет;
  • паяльник;
  • припой;
  • флюс;
  • бура;
  • паяльное масло;
  • газовая горелка.

Схема электросварочного аппарата.

Труборез требуется для того, чтобы нарезать трубы по длине. Принцип работы у труборезов один и тот же, хотя моделей в продаже можно встретить очень много. Труба для ее обрезки зажимается между роликами и лезвием, затем труборез вращают вокруг, подтягивая на треть оборота нижний болт. Чтобы получить ровный край, трубу держат строго перпендикулярно по отношению к инструменту. Труба, как правило, разрезается за 5-6 оборотов. Газовой горелкой возможно произвести низкотемпературную пайку меди, так как ее температура не превышает 450°. Не все конструкции горелок, имеющихся в продаже, подходят для пайки.

Перед тем как выбрать горелку для того, чтобы паять медь, нужно обратить внимание на инструкцию, так как те горелки, пользование которыми начинается с разжигания мангала, не подходят для этих целей. Как правильно паять медь? Нужно делать это паяльником или горелкой с узконаправленным пламенем

Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго

При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени

Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго. При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени.

Металлическая шерсть используется для очистки меди перед работой горелкой и паяльником. Ею плотно обжимают конец трубы или проволоки и совершают с усилием несколько вращательных движений. Для проволоки этого достаточно, а трубу следует зачистить еще и изнутри. Узкие трубки (фитинги) можно очищать специальными предназначенными для этого ершиками, при этом категорически запрещено пользование наждачной бумагой, особенно крупных фракций, и тем более напильника. Медь является мягким металлом, и при использовании наждачной бумаги компоненты наждака останутся на поверхности, препятствуя адгезии и хорошему соединению.

Популярные статьи  Вентиляционные пластиковые трубы для вытяжки: нюансы выбора и монтажа

Схема точечной сварки меди.

Припой можно приобрести смотанным для удобства использования в катушки. Это оловянная проволока, диаметр которой около 3 мм

Желательно обращать внимание на отсутствие в припое свинца, о чем должна сообщать специальная надпись на катушке. Важным для пайки компонентом является и флюс, который смачивает основной металл (в данном случае медь) перед пайкой, проникая во все капилляры

Растекается по поверхности флюс под действием капиллярных сил

Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей

Растекается по поверхности флюс под действием капиллярных сил. Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей.

При использовании флюса не играет большой роли, предназначен ли он для припоя с содержанием свинца или без, эти разновидности являются взаимозаменяемыми. Непригодны для использования с медью флюсы для пайки нержавеющей стали. Обыкновенная канифоль также может быть использована, но возможны проблемы с ее нанесением.

Полимерные трубы

Революция в химической промышленности ознаменовалась появлением новых материалов в строительстве. Из термопластов или реактопластов изготавливают различные виды полимерных водопроводных труб:

  • полиэтиленовых ПЭ;
  • поливинилхлоридных ПВХ;
  • полипропиленовых ПП;
  • полиамидные ПА;
  • полибутиленовые ПБ;
  • стеклопластиковые;
  • стекловолоконные;
  • эпоксидные или полиэфирные.

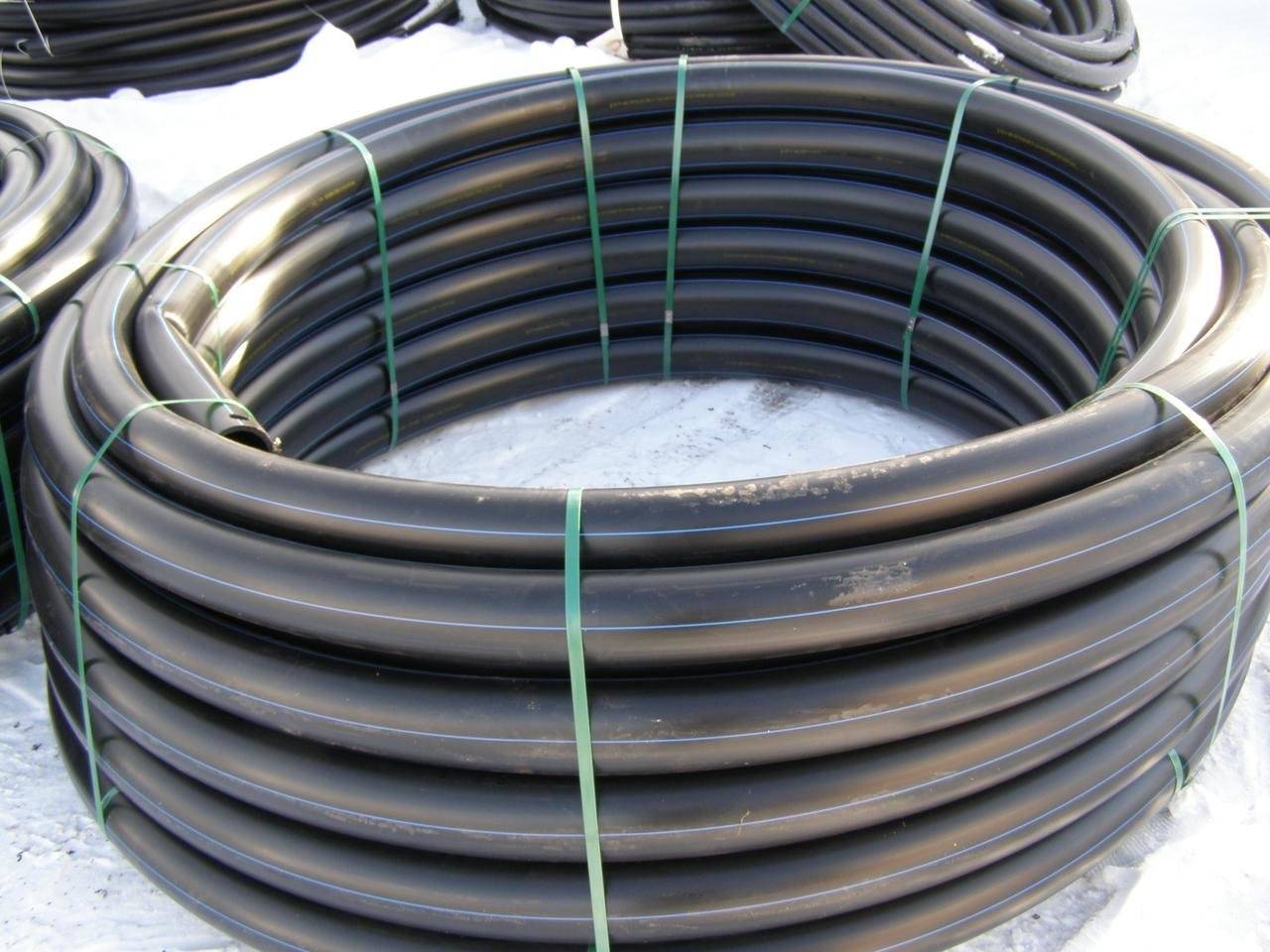

Диаметр полиэтиленовых напорных профилей — 16-1600 мм. Толщина стенки рассчитана на восприятие рабочего давления 4-20 бар. Изделия с сечением до 40 мм используют для домашнего водопровода, до 160 — для стояков или канализации. Большеразмерные применяют в сфере производства.

Водопроводные медные трубы: маркировка сортамента, область применения, преимуществаПолиэтиленовый профиль

Маркируются полиэтиленовые трубы по плотности — от 63 до 100 (кг/м³). Менее плотные материалы механически неустойчивы. Из них изготавливают безнапорные конструкции — летний душ, полив, канализационные сливы. ПЭ 80 прочнее, их используют для устройства холодного трубопровода внутри дома. Для подачи горячей воды и отопления применяют ПЭ 100.

Монтируют полиэтиленовые трубопроводы с помощью компрессионных или терморезисторных фитингов, сваркой встык.

Водопроводные медные трубы: маркировка сортамента, область применения, преимуществаСоединение фитингами

Из поливинилхлоридных труб прокладывают наружный водопровод. Они серого цвета, выпускаются длиной 1, 2, 3 и 6 м. Номинальный диаметр изделий — 90-500 мм. Рассчитаны на давление 6-16 бар. Монтируют их без муфт или сварки. На одном конце сформирован раструб с кольцевым уплотнителем, куда вставляют другую часть круглого профиля. Соединение полностью герметично, выдерживает нормативные нагрузки.

Достоинства труб из полимеров:

  • устойчивость к химической и электрической коррозии, воздействию агрессивных сред;
  • безвредность, отсутствие вредных выделений в транспортируемую жидкость;
  • гладкость внутренней поверхности, на которой не задерживаются загрязнения;
  • низкая теплопроводность, уменьшающая потери энергии и образование конденсата;
  • малый вес и пластичность, что упрощает транспортировку и монтаж;
  • плохая звукопроницаемость, уменьшающая уровень шумов при прохождении воды.

При реконструкции систему легко переделать, разрезав коммуникации и подключив новую ветку с помощью фитинга. Устройство водопроводов из полимерных труб дешевле аналогичного из стали на 30-40%.

Недостатки у изделий, свойственные всем пластикам:

  • неустойчивость к ультрафиолету;
  • высокий коэффициент линейного термического расширения;
  • хрупкость при низкой температуре;
  • большинство из них не горят, но поддерживают горение, при этом выделяют вредные вещества;
  • ограничения по рабочему давлению и температуре.

Медные трубы для водопровода – лучшее решение вопроса водоснабжения

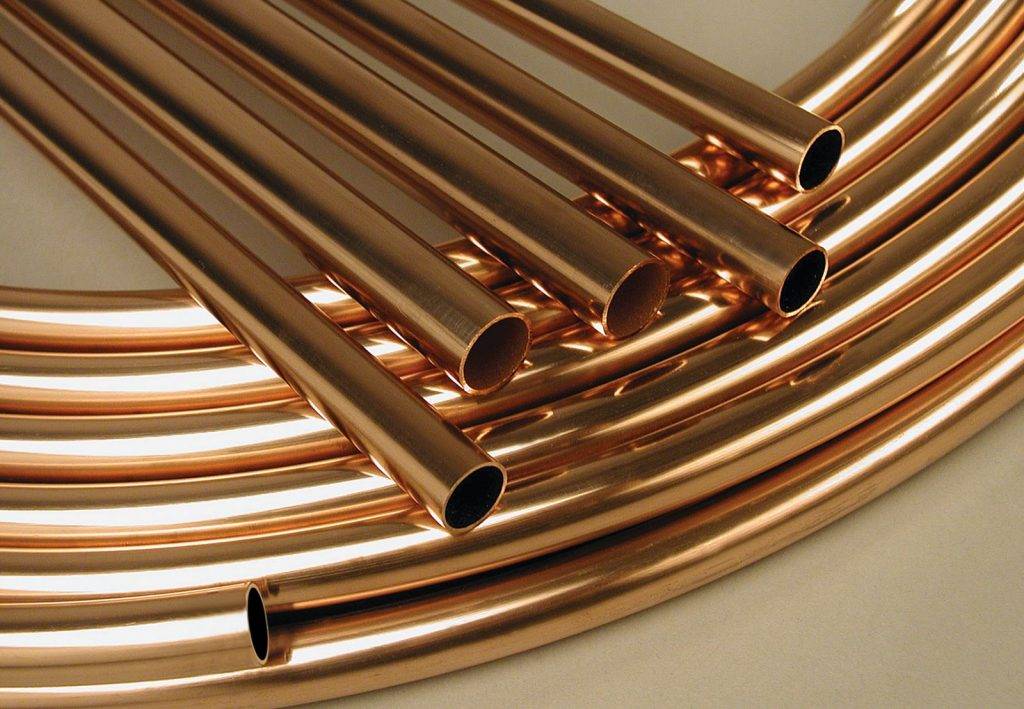

Трубы из меди обладают рядом особенностей, обусловленных свойствами металла изготовления и бесшовной технологией их производства. Медные трубы для водопровода лишены существенных недостатков и наиболее предпочтительны для водоснабжения.

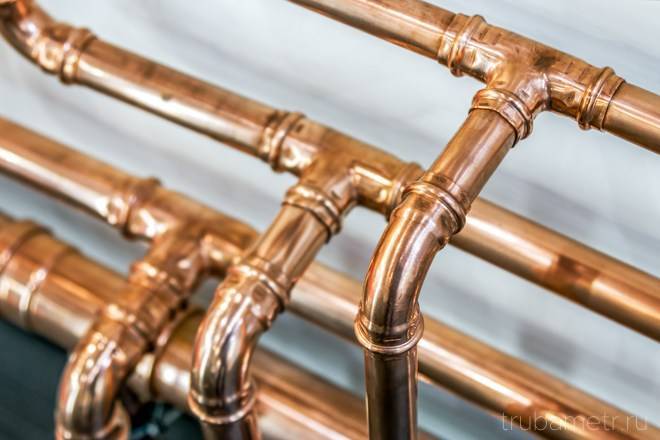

Медный трубопровод на фитингах, собранный методом пайки твердым припоем, выдерживает максимальные нагрузки более 500 атм и температуру до 600 °С. Многие материалы при понижении температуры становятся ломкими. Медь является исключением – прочность и пластичность этого металла с падением температуры возрастают.

Это свойство обеспечивает допустимость многократного замораживания и размораживания труб из меди (в зависимости от твердости изделий до 3 раз). Даже если происходит авария, то только в одном месте, в отличие от стальных трубопроводов, у которых порыв распространяется по всей трубе.

Поэтому ликвидация последствий заморозки медных изделий не представляет большого труда, а стальную систему необходимо заменять полностью.

Медные трубы просты в механической обработке и очень технологичны на любом участке прокладки: при прохождении отверстий, огибании углов и иных препятствий, монтаже аппаратуры, монтировании отвода на уже готовом трубопроводе.

Для всех работ необходим нехитрый механизированный и ручной инструмент.

Во время испытаний всегда происходил разрыв в теле трубы, и никогда не нарушалась герметичность мест соединения, в том числе обслуживаемых. Капиллярная пайка позволяет производить быстрый и простой монтаж.

Ее преимущества особенно очевидны при сопоставлении со сваркой, требующей повышенной аккуратности и тщательности в работе с пластиковыми трубами, либо громоздкого оборудования в случае систем из стали.

Кроме соединений высокой долговечности и надежности (прессование, пайка, сварка), есть и не требующие специальных навыков и инструментов – с помощью фитингов для быстрого монтажа при авариях, а также в безнапорных системах (самофиксирующиеся, компрессионные и так далее).

Это обеспечивает оперативность и гибкость в работе монтажника. Нарезать резьбы на трубах из меди запрещено, но комбинированные фитинги позволяют произвести простой переход на резьбу посредством прессования или пайки.

Медный трубопровод допустимо замоноличивать в стены и пол, если использовать изделия в изоляции, гофро-трубе, оболочке, где предусмотрено тепловое расширение, обусловленное колебаниями температуры подаваемой воды, либо смонтировать в коробе.

Обслуживаемые соединения запрещается замоноличивать без обеспечения доступа к ним. При открытой прокладке медные трубы очень эстетичны, допускают окраску, но требуют такого расположения, которое предотвращает риск случайного повреждения.

Советы по монтажу и ремонту труб из меди

  • Т.к. медь восприимчива к механическому воздействию, прокладывать медные коммуникации следует в местах, максимально защищённых от случайного повреждения, или же предусмотреть установку защитного короба.
  • При прокладке медных коммуникаций внутри стен, следует выбирать трубы в полимерной оболочке. Она предотвратит разрушение металла.

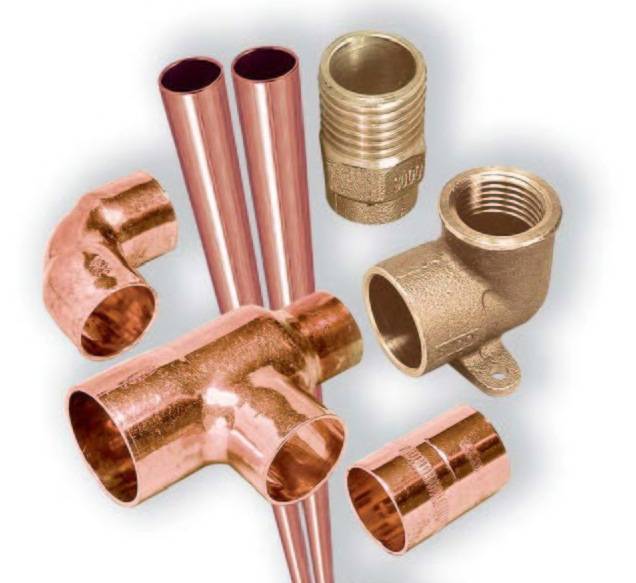

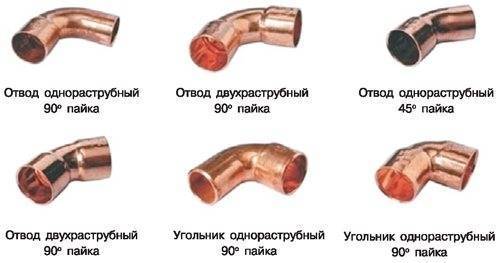

  • Для соединения лучше использовать медные, латунные или бронзовые фитинги. Другие материалы станут причиной электрохимической коррозии.
  • Стыковку труб можно производить и без использования переходных фитингов. Для этого применяют специальный трубный расширитель, с помощью которого один участок трубы расширяется до нужного диаметра. Затем в неё вставляется другая труба и осуществляется пайка.
  • В случае прорыва медного трубопровода, как временное решение для устранения течи используются стяжные муфты.

Виды изделий

При устройстве водопроводной системы из труб ПНД 32 мм понадобятся соединительные элементы различного назначения и конфигурации. Любой трубопровод никогда не состоит из одного прямого участка.

В нем есть повороты, разветвления, отводы, заглушенные концы.

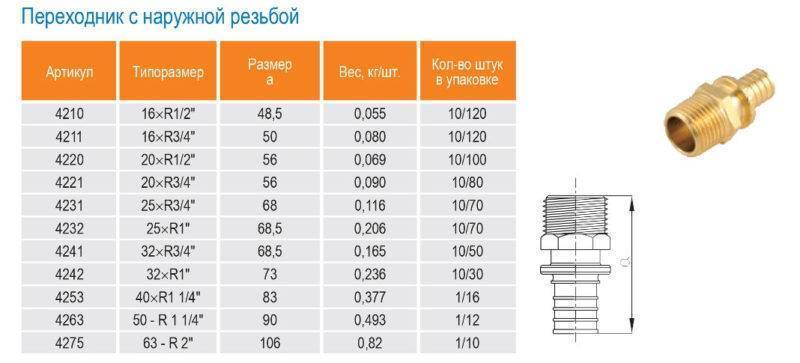

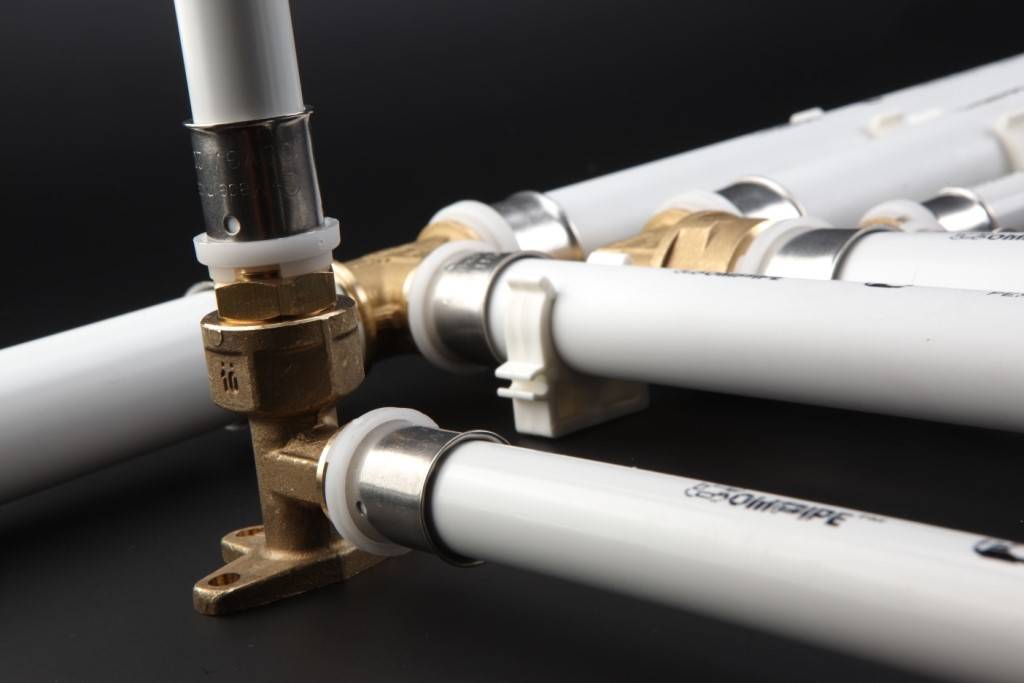

Фитинги латунные для труб ПНД 32 мм (а также для линий другого диаметра), используются следующих видов:

  • отводы – эти элементы предназначены для изменения направления прохождения трубопровода на угол от 45 до 120º;
  • тройники – позволяют создать отдельную ветку на основной магистрали под углом в 90 градусов;
  • крестовина – соединяет четыре отрезка по двум взаимно перпендикулярным направлениям;
  • муфта – соединяет два отрезка трубы одинакового диаметра, которые проложены по одной прямой;
  • переходная муфта – позволяет надежно соединить две участка с разными диаметрами, лежащими на одной прямой;
Популярные статьи  Как правильно определить расстояние от газгольдера до жилого дома: выбираем подходящее место на участке

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Латунные фитинги разных видов (тройники, отводы, прямые)

  • заглушки (колпаки, пробки) – позволяют герметически закупорить свободный конец трубы;
  • штуцер – соединительный элемент для подключения к основному трубопроводу (источнику воды) или емкости, в которой она находится;
  • ниппель – специализированная трубка с наружной резьбой на обоих концах, которая позволяет сделать соединение с трубой или штуцером.

Система, состоящая из труб ПНД 32 мм, может быть смонтирована при помощи полиэтиленовых фитингов. И многие строители так и делают, аргументируя такие действие низкой себестоимостью материалов. Но для ПНД труб 32 мм, предпочтительнее использовать соединители, которые сделаны из латуни.

Одной из причин, почему стоит заплатить несколько дороже, являются прочностные характеристики материалов и возможность многократного использования.

Латунные фитинги могут обеспечить герметическое соединение ПНД трубы, диаметром 32 мм и толщиной стенок 2,4 мм, с гарантированным отсутствием протечек.

Это обусловлено тем, что обжимное кольцо (оно также сделано из латуни) имеет на внутренней поверхности подобие резьбы, которая при закручивании гайки вдавливается в структуру полиэтилена. Таким образом, когда при внешнем физическом воздействии происходит растяжение (деформация) трубы, соединение не будет нарушено.

Этапы монтажа

Прежде чем приступить к процессу сборки трубопровода необходимо сделать следующее:

  1. Нарезать трубы ПНД 32 отрезками в соответствии с требуемой длиной по отдельным участкам.
  2. Заготовить латунные фитинги необходимого типа (конфигурации) для соединения отдельных отрезков.
  3. Проверить соответствие общему плану, разложив отдельные элементы трубопровода в необходимой последовательности, на месте его прохождения.

Убедившись, что все на своих местах, можно приступать к сборке. Принцип соединения труб латунным фитингом одинаков для всех его конфигураций:

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Пошаговый монтаж латунных фитингов на ПНД трубу

  • необходимо зачистить концы труб, после того как они были разрезаны труборезом или ножовкой для металла;
  • нанести метку, которая показывает, что труба вошла в фитинг до упора;
  • смазать конец трубы для более легкого вхождения в фитинг;
  • отвинтить накидную гайку фитинга на 3-4 оборота;
  • вставить трубу (в соответствии с меткой);
  • затянуть гайку.

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

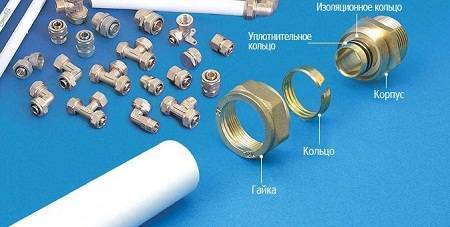

Последовательность применения деталей при монтаже латунного фитинга

Для того чтобы быть уверенным в будущей герметичности соединения при монтаже каждого отдельного элемента трубопровода специалисты рекомендуют отвинчивать накидную гайку полностью. Это связано с тем что, проведя практически полную разборку соединяющего узла, можно будет убедиться в двух важных обстоятельствах:

  • все внутренние детали фитинга на своих местах и находятся в рабочем состоянии (особого внимания требует резиновое кольцо);
  • при последующей окончательной сборке, есть возможность визуально проконтролировать правильность положения всех колец (обжимного, внутреннего, резинового).

Выписки из стандартов и требований EN1057 к питьевому трубопроводу из меди.

Для более точного рассмотрения этого вопроса  рассмотрим нормы по СанПин (EN1057 п.3.1 ) систем питьевого водоснабжения. Эти нормы усматривают следующие требования:

Стандарт DIN 4046 — вода для использования человеком и удовлетворения его нужд, должна обладать всеми качественными особенностями — соответствующими действующим предписанием, в частности, «Предписанию по питьевой воде», стандартам DIN 2000 и DIN 2001.

Установка систем для питьевой воды осуществляется по DIN 1988 (TRWI). Системами питьевого водоснабжения, согласно DIN 1988, ч.1, считаются все трубопроводы и/или приборы, элементы составляющие систему, которые обеспечивают подачу воды в резервуары для обработки и потребления питьевой воды, входящие в центральные и/или индивидуальные системы водоснабжения. В нормативных документах указаны точные разграничения.

В системах питьевого водоснабжения не рекомендуется, с целью антикоррозийной защиты, производить обработку воды в какой-либо форме.

Существует множество бактерий возбудителей, способных размножаться в системах снабжения подогретой питьевой воды. Поэтому трубопроводы должны монтироваться с учетом требований Трудового листа DVGW W551 «Системы подогрева питьевой воды; трубопроводы для питьевой воды; технические меры для уменьшения роста числа бактерий возбудителей».

Обязательное предписание для трубопроводов питьевого водоснабжения AVB – Wasser V (требования к общим условиям по снабжению водой) действует для всех элементов трубопровода, а значит и к самим трубам, к ним выдвигаются требования по изготовлению с соблюдением признанных правил и технологий. В предписании отмечено, что наличие маркировки знаком качества признанной контрольной службы, подтверждает выполнение данных требований.

МЕДНЫЕ ТРУБЫ, соответствующие данным требованиям, разрешены к использованию в трубопроводах холодного и горячего питьевого водоснабжения.

Медь, как материал, пригодна для питьевой воды без каких либо ограничений, если питьевая вода соответствует требованиям и условиям DIN 50930

Важной величиной является значение показателя рН воды, который согласно требованиям должен быть в пределах 6,5…9,5. А также питьевая вода должна быть нейтральной к содержанию свободных углекислот, согласно DIN 50930, ч.5 коэффициент содержания свободных углекислот в воде Кв 8,2 не должен превышать 1,00 моль/м. куб

куб.

Для систем центрального водоснабжения данные по показателям рН и Кв 8,2 должны предоставляться службами водоснабжения, а в отдельных или индивидуальных системах предоставляются местными службами.

Минимально допустимый номинальный внутренний диаметр труб для систем питьевого снабжения, по DIN 1988, ч.3, составляет DN 10 (соответствует медной трубе 12х1). Часто используемые трубы с параметрами 18х1 соответствуют значению DN 16.

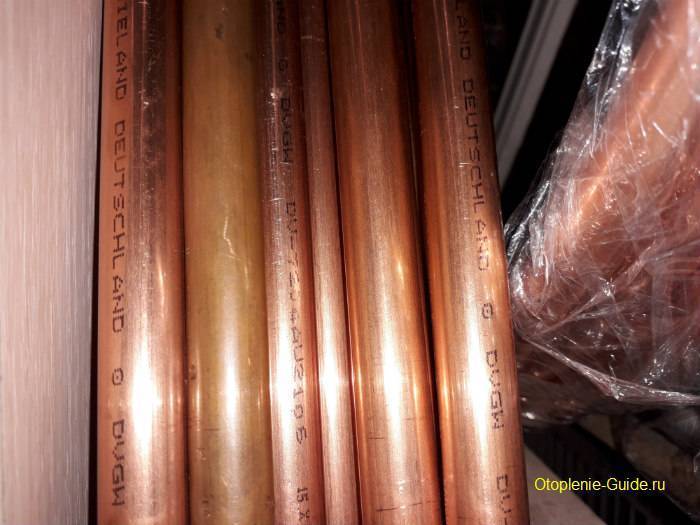

Инженерам, проектировщикам и монтажникам настоятельно рекомендуется использовать только те трубы, которые прошли контроль DVGW и имеют маркировку знаком качества DVGW (EN1057).

Для соединения медных трубопроводов в системах холодного и горячего питьевого водоснабжения действуют правила указанные в Трудовом листе DVGW GW 2 и информационном издании 159 «Соединения медных труб». Существенным является следующее – так как при твердой пайке используются температуры более 400°С, то возможно образование неблагоприятных с точки зрения гигиены окалины и пленки на внутренней части трубопровода. Поэтому в медных трубах для питьевого водоснабжения диаметром до 28 мм включительно разрешается осуществлять соединения только низкотемпературной пайкой – мягкой пайкой. А также для труб с данными диаметрами не рекомендуется отжиг для сгибания или изготовления раструба. Соответственно у труб диаметром больше 28 мм таких ограничений нет.

Сечения и размеры

Наибольшей популярностью пользуется медный трубопрокат классического круглого сечения. Трубы нестандартного прямоугольного сечения применяются реже, преимущественно в машино- и приборостроении или в помещении, исходя из дизайнерских соображений.

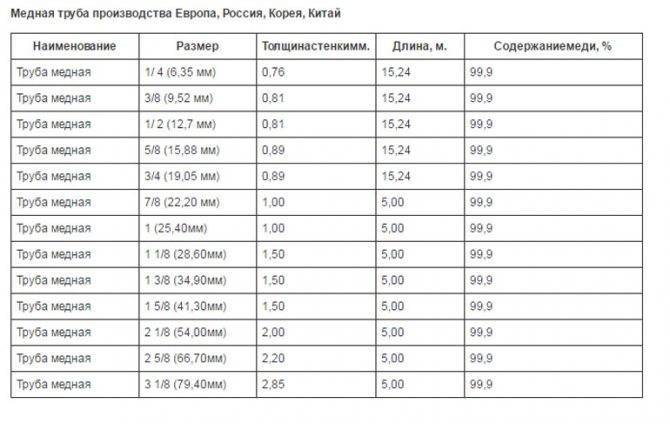

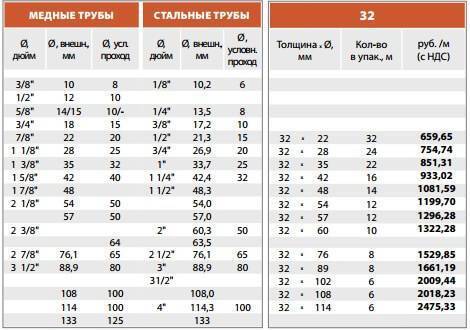

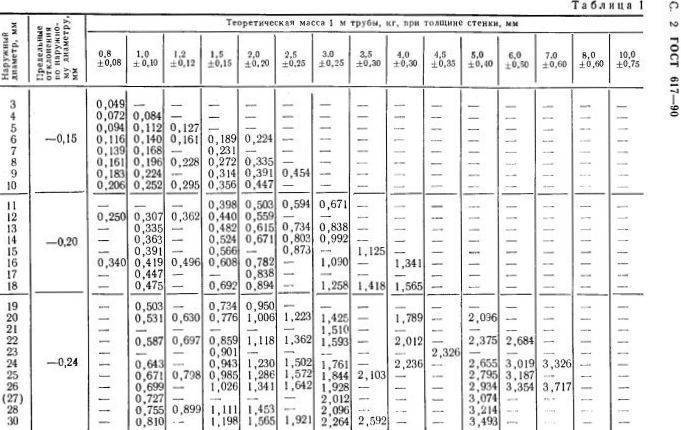

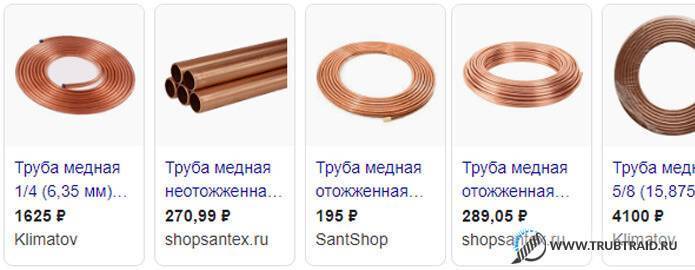

Габариты труб (внутренний и внешний диаметр, толщина стенки) могут обозначаться в миллиметрах и дюймах (английская мера длины, равная 25,4 мм). Для удобства перевода одного значения в другое при выборе труб и фитингов российского и зарубежного производства применяются специальные таблицы.

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

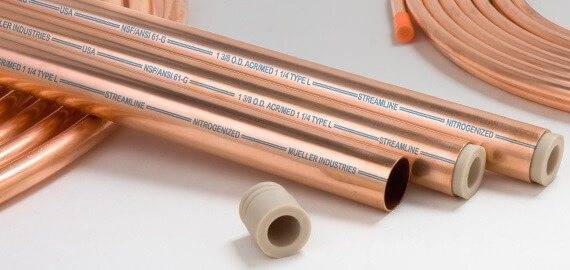

Часто типоразмер труб указывается в виде дробной маркировки, к примеру — 15/1. В данном случае числитель (первое число) обозначает внешний диаметр, а знаменатель (второе число) – толщину стенки. Разница между двумя значениями – внутренний диаметр трубы.

Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
