Калькулятор расчета толщины утеплителя для мокрого фасада

Содержание

Плюсы и минусы

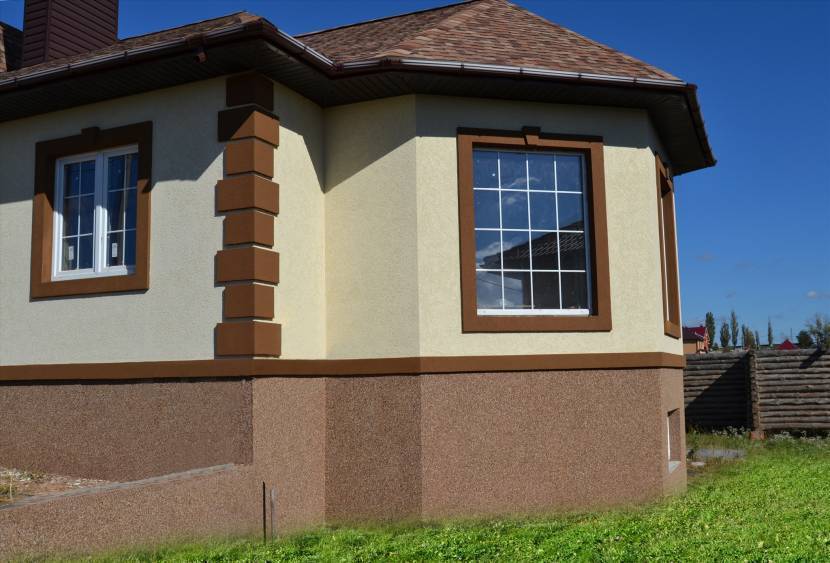

Монтированный с соблюдением всех требований и правил технологии мокрый фасад – это прежде всего большой ряд преимуществ следующего характера:

  • Существенное повышение параметров тепло- и шумо-изоляции помещения, защита от ветра, влаги и пыли.
  • Отсутствие нагрузки на конструкции. При достаточной толщине вес применяемых материалов незначителен и не утяжеляет сооружение. Технология может применяться на объектах со слабым фундаментом.
  • Более 40 лет службы без значительного ремонта. За весь период возможно потребуется лишь обновление покраски или побелки.
  • Значительное улучшение декоративных свойств наружной стороны.

Калькулятор расчета толщины утеплителя для мокрого фасада Облицовка дома по технологии мокрого фасадаИсточник kostromaremont.ru

К недостаткам мокрой отделки фасада относятся:

  • Необходимость строгого соблюдения условий монтажа – температура должна быть выше +5 °C.
  • Недопустимо попадание на незастывшие штукатурные составы прямых солнечных лучей, дождевой воды.
  • Загрязнение готовой поверхности в ходе эксплуатации пылью и грязью.

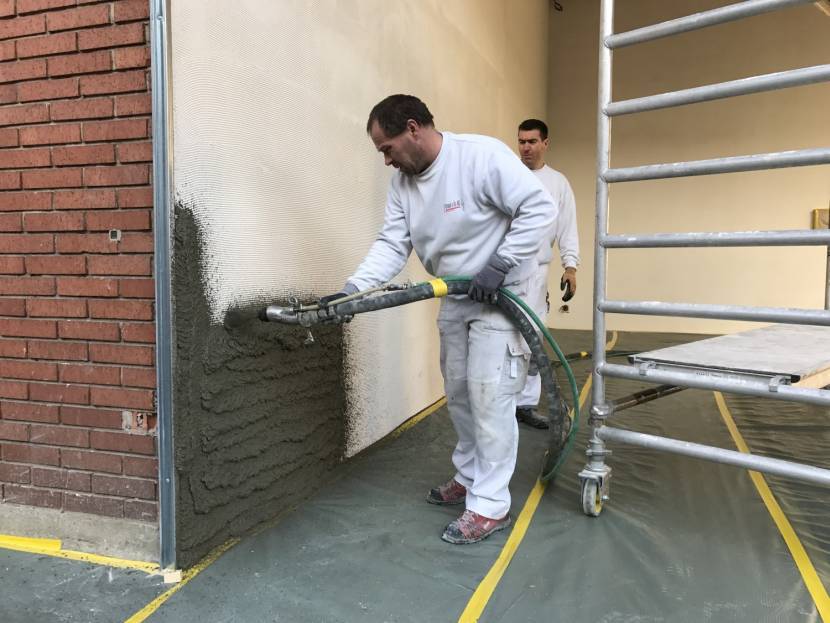

Калькулятор расчета толщины утеплителя для мокрого фасада Оштукатуривание фасадаИсточник air-ventilation.ru

Разбираемся в величинах

Абсолютно все материалы имеют такие показатели, как теплопроводность и теплосопротивление. Если первая величина говорит о способности их проводить тепло, то вторая, наоборот, является оборотной стороной «медали». Тот стройматериал, что замечательно проводит тепло, имеет низкое значение теплосопротивления. Эти показатели определяются в лабораторных условиях, и эти же величины любой производитель указывает на упаковке своего товара.

Без качественно выполненных теплоизоляционных работ обойтись невозможно, ведь если в ваши расчеты вкрадется ошибка, то в вашем доме появятся мостики холода — слабые места, через которые тепло начнет быстро покидать жилище. Помимо утечки драгоценного нагретого воздуха такие мостки приведут к другим бедам — к образованию конденсата, а затем и к появлению плесени. Теперь понятно, что утепление дома — операция, которая жизненно необходима.

Факторы, влияющие на величину теплопроводности

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

В начале измерения принимается начальное стационарное состояние температуры. Измерительный датчик и образец образуют две полубесконечные области. Линейная часть кривой параметризуется используемой емкостью плоского источника и теплоизоляционными свойствами обоих смежных полупространств.

В общем случае расчет значения теплопроводности может быть выражен уравнением. Во время практических измерений результаты измерений на эталонных материалах были применены для выбора оптимального интервала измерения и оптимальной выходной мощности источника тепла в отношении максимизации результатов измерений точно и воспроизводимости.

  1. Пористость – наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
  2. Структура пор – малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
  3. Плотность – при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
  4. Влажность – значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
  5. Влияние температуры на теплопроводность материала отражается через формулу:

λ=λо*(1+b*t), (1)

Определение коэффициента теплопроводности строительных материалов с использованием нестационарного плоского измерительного оборудования. Нестационарное плоское измерительное оборудование благодаря своей конструкции обладает многими выгодными свойствами. В этом аппарате можно легко и быстро измерить значение коэффициента теплопроводности в случае любого строительного материала.

Само измерение длится всего несколько секунд, и поэтому можно определить значение коэффициента теплопроводности в зависимости от влажности испытуемого образца. Плоский датчик обеспечивает возможность определения коэффициента теплопроводности значительно неоднородных материалов. Требования, касающиеся размера выборки, по сравнению с другими методами существенно меньше. По этим причинам можно определить коэффициент теплопроводности даже в части строительных изделий, поскольку со стандартными образцами тепловые технические свойства могут сильно отличаться от свойств конечных продуктов. Точность измерения. Как и в случае любого метода измерения, даже в случае нестационарного плоского измерительного прибора наибольшая ошибка исходит из тестового образца. Если поверхность испытываемого образца неравномерна.

  • Скорость измерения.
  • В отличие от классических методов этот метод несравненно быстрее.
  • Гибкость измерений.

Измерительное устройство может благодаря своим благоприятным свойствам применяться для определения измерения коэффициента теплопроводности в большом разнообразии материалов и изделий, например.

где, λо – коэффициент теплопроводности при температуре 0 °С, Вт/м*°С;

b – справочная величина температурного коэффициента;

t – температура.

Виды минплит для утепления фасада

Утеплительные плиты можно сделать самостоятельно.

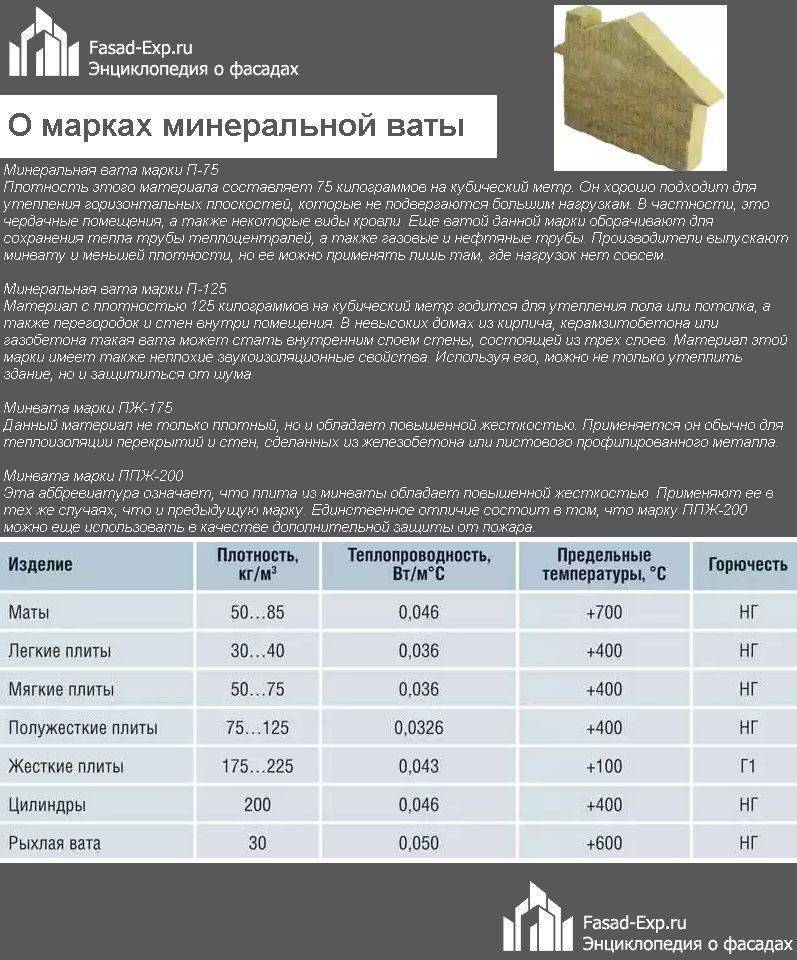

Минераловатные плиты для утепления фасадов – это волокнистый утеплитель, который изготавливается из базальта или стекла. Базальтовую еще называют каменной ватой – она тяжелая, неэластичная, с короткими ломкими волокнами. Стекловата мягкая, она легко гнется и хорошо восстанавливает первоначальную форму после распечатывания упаковки, в которой она сжата в 4-6 раз. У стекловаты длинные и эластичные волокна.

Габариты прямоугольных кусков теплоизоляции 1200х600 мм или 1000х600 мм, некоторые производители отклоняются от стандарта. Например, размеры плит от Урса 1250х600 мм. На основе минераловатной теплоизоляции изготавливается теплая плитка для утепления фасадов. Это когда теплозоляция покрывается 2-3 см слоем бетона, на котором есть декоративный узор.

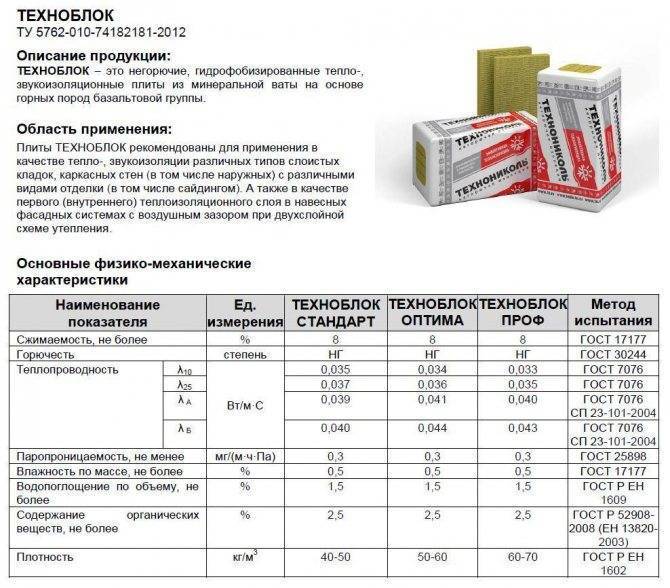

Важные характеристики минеральных плит для утепления фасада:

  • толщина;
  • плотность;
  • паропроницаемость.

Чтобы утепление фасада базальтовыми плитами было эффективным нужно правильно рассчитать толщину теплоизоляции. В идеале этим должны заниматься специалисты, которые изначально вычисляют теплопотери помещения, а потом подбирают необходимый слой утеплителя, чтобы компенсировать их. Проще всего воспользоваться одним из онлайн-калькуляторов, которые есть в свободном доступе на ресурсах, продающих плиты для утепления фасада дома. Стандартная толщина листов 50, 100 и 150 мм.

Плотность минплиты для утепления фасада подбирается в зависимости от метода монтажа, которых всего два:

  • вентилируемый фасад;
  • мокрый фасад.

Для вентфасада может использоваться утеплитель с плотностью от 55 кг/м. куб, так как он не испытывает никаких нагрузок в процессе эксплуатации. А вот для монтажа под штукатурку плотность минплит должна быть не менее 130 кг/м. куб. Многие производители выпускают двухслойные плиты, где нижний слой более мягкий (90 кг/м. куб), чем внешний (160 кг/м. куб). Плотность материала тесно связана с такими характеристиками, как теплопроводность и паропроницаемость. Чем выше плотность материала, тем ниже его паропроницаемость и тем хуже утеплитель удерживает тепло. Особенно важна высокая степень паропроницаемости при утеплении домов из бревна или бруса.

Популярные статьи  Вентиляция подпола в частном доме: варианты решения и практичные способы реализации

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

  • R – непосредственно теплосопротивление;
  • P – толщина слоя;
  • k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Калькулятор расчета толщины утеплителя для мокрого фасада

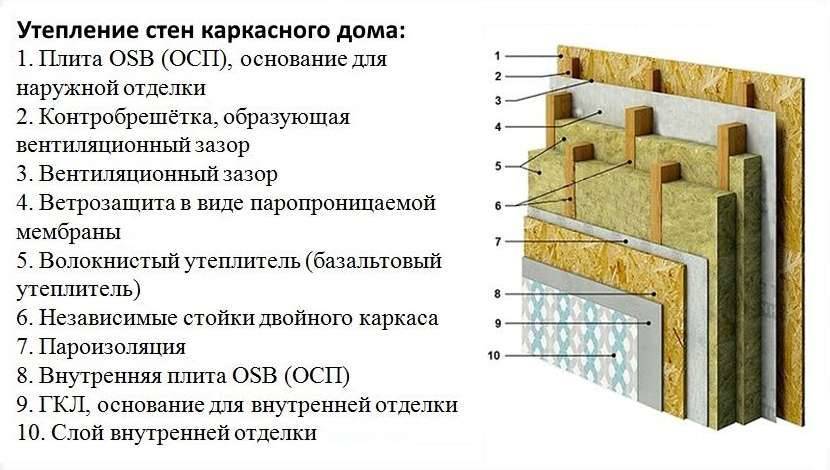

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

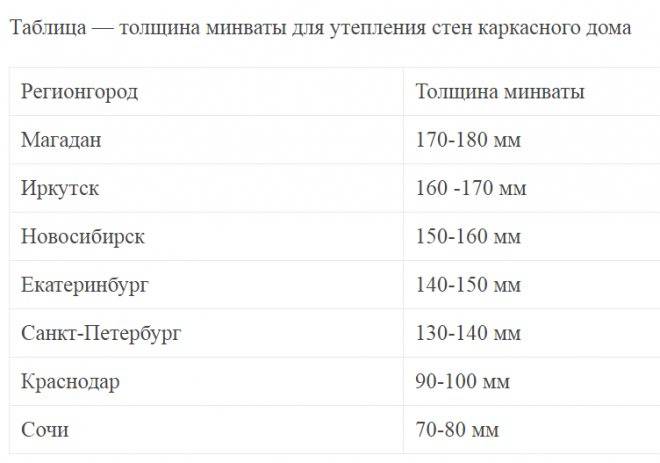

Определяем необходимую толщину утеплителя

Калькулятор расчета толщины утеплителя для мокрого фасада

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Как рассчитать утепление самостоятельно

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Калькулятор расчета толщины утеплителя для мокрого фасада

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше

Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя

Калькулятор расчета утепления потолка в доме с холодным чердаком

Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.

 Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.

Калькулятор расчета утепления потолка в доме с холодным чердаком

Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.

Ниже будут приведены пояснения по порядку проведения расчетов.

Как производится расчет?

Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.

Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.

Сопротивление теплопередаче определяется соотношением:

R = h / λ

R — сопротивление теплопередаче, м²×ºС/Вт.

h — толщина слоя материала, м.

λ — коэффициент теплопроводности, Вт/м׺С.

На этой формуле и построен алгоритм работы калькулятора.

Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка. Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме

Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом

Карта-схема для определения требуемого значения термического сопротивления

Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.

Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:

Возможные варианты строения чердачного перекрытия

В любом случае искомой величиной выступает толщина термоизоляционного слоя.

В калькуляторе буде предложно сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров. Аналогичным образом решен вопрос и с настилом чердачного пола

ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие. Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов

Популярные статьи  Рейтинг лучших перфораторов с AliExpress

Готовимся к транспортировке

Калькулятор расчета толщины утеплителя для мокрого фасадаУпаковка, готового к использованию теплоизолятора, производится в полиэтиленовую оболочку. Размеры кипы пеноплекса следующие: длина — 1200 мм, ширина – 600 мм, толщина около 400 мм. Объём приблизительно 0,3 м3. Чтобы узнать, сколько плит находится в пачке достаточно 400 разделить на выбранную толщину листа.

Размер упаковки изолятора большой плотности имеет размер 2400х600х300 мм либо 1200х600х300 мм и вмещает в себя 2-а листа толщиной 150 мм. Данные упаковки занимают объём 0,44 и 0,22 м3 соответственно.

Для определения возможной площади утепления одной упаковкой количество плит умножаем на площадь одной плиты (0,72 м2 – стандартной, 1,44 м2 – увеличенной длины).

Расчёты необходимы для предварительного планирования работ по утепления. Проверить расчёт можно прочитав нанесённую информацию о количестве и плотности плит, объёме, площади, весе на упаковке продукции.

Важные моменты и порядок проведения расчета

Прежде всего нужно знать, что пенопласт может использоваться для утепления стен снаружи и изнутри. Вариант наружного утепления стен пенопластом используется чаще всего, однако лучше проводить комплексную теплоизоляцию. Технология утепления стен снаружи и изнутри практически не имеет различий, однако для выполнения работы нужно будет использовать плиты пенопласта разной толщины.

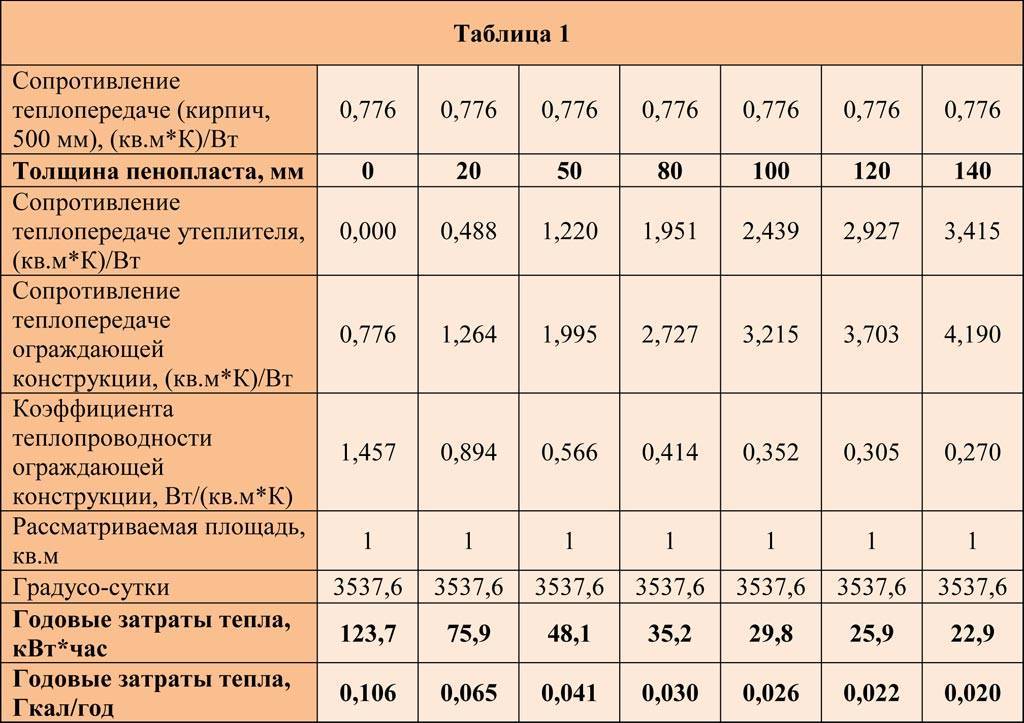

Расчет толщины теплоизоляционного материала.

Очень важно правильно выполнить расчет. Нужно понимать, что в данном случае большая толщина утеплителя повлечет за собой дополнительные расходы. И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги

Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию

И при всех остальных равных условиях проведение утепления стен без выполнения предварительного расчета подходящей толщины плит пенопласта вынудит хозяина попросту зря потратить деньги. Помимо этого, если плиты пенопласта будут использоваться для утепления стен внутри помещения, расчет позволит сохранить максимум полезного пространства, обеспечив качественную теплоизоляцию.

Однако и попытки купить самые тонкие листы пенопласта тоже обернутся против вас. Чересчур тонкая плита не сможет обеспечить должную защиту от холода. Так что расчет является обязательной частью подготовительного этапа. Именно грамотно составленный расчет позволит организовать такую теплоизоляцию, которая будет иметь необходимую эффективность.

Крепление пенопласта к стене фасадным металлическим дюбелем.

Чтобы правильно выполнить расчет теплоизоляции, нужно прежде всего учитывать теплосопротивление. Это постоянный показатель для конкретного климатического региона.

Для российских условий он колеблется в среднем от 3,5 до 4,6 м*К/Вт. Если параллельно со стенами вы будете утеплять потолок и пол, расчет нужно будет сделать с использованием увеличенных значений.

Данный параметр позволяет подобрать наиболее оптимальную толщину слоя пенопласта для обеспечения требуемого теплосопротивления.

Расчет предельно прост: показатель теплосопротивления делится на коэффициент теплопроводности плит пенопласта (в зависимости от марки колеблется в среднем от 0,031 до 0,041 Вт/м*К).

Как правильно рассчитать толщину утеплителя для потолка?

Если при после проведенных мероприятий по теплоизоляции потолочной конструкции результат не устраивает, причина одна – неправильно подобранная толщина утеплителя Rockwool Руф Баттс, характеристики которого отличаются стабильностью. Также обязательно скажутся и неправильно обработанные места стыков с наружными стенами, и появление мостиков холода вследствие ошибок при монтаже каркаса, и другие недочеты.

Плиты из минеральной ваты

Толщину утеплителя необходимо рассчитывать исходя их нескольких показателей:

  • коэффициента теплопроводности утеплителя;
  • теплосопротивления потолочного перекрытия, которое определяется двумя показателями: толщиной материала и его теплопроводностью (в том случае, если использованы разные материалы, то их показатели теплопроводности суммируются);
  • расчетных температурных показателей внешней и внутренней поверхностей потолка;
  • конструктивными особенностями;
  • климатическими нормами.

За основу расчетов берется величина, согласно которой коэффициент теплопроводности материала максимально должен составлять 0,24 Вт/м²·К, что соответствует 10-20 см слоя теплоизоляции, выполненной из минеральной ваты. Специалисты при выборе утеплителя рекомендуют ориентироваться на показатель теплопроводности равный 0,04 Вт/м²·К.

После того, как определена необходимая толщина теплоизоляционного слоя, к этой величине рекомендуется прибавить 50% – в этом случае полностью можно гарантировать эффективность от использования выбранного вида утеплителя.

Программы расчета — ТЕХНОНИКОЛЬ

Калькуляторы онлайн

Теплотехнический калькулятор с учётом неоднородностейС помощью данного онлайн калькулятора Вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций.

Техническая изоляцияДанный расчет решает проблему выбора оптимальной толщины изоляции для энергосбережения. При расчете по нормам теплового потока толщина теплоизоляции определяется по ограничению плотности теплового потока через стенку трубопровода/резервуара.

Калькулятор клиновидной теплоизоляцииС помощью данного калькулятора Вы сможете рассчитать необходимое количество теплоизоляции для формирования основного и контруклона на плоской кровле.

Калькулятор скатной кровлиРасчёт расхода кровельных материалов для скатной крыши.

Звукоизоляционный калькулятор

С помощью данного онлайн калькулятора Вы сможете подобрать систему звукоизоляции и рассчитать необходимую толщину звукоизоляционного слоя, исходя из требуемых индексов изоляции воздушного и ударного шума для конкретного региона (страны), типа здания и изолируемой конструкции, а также вида строительной системы.

Расчет индексов изоляции воздушного и ударного шума выполняется в соответствии с требованиями: СП 51.13330.2011 (Россия), ТКП 45-2.04-154-2009 (Беларусь), ДБН В.1.1-31:2013 (Украина), МСН 2.04-03-2005 (Казахстан).

Интерактивная программа по расчету необходимого количества элементов для кровли. Облегчает жизнь как менеджерам, так и самим покупателям. Позволяет проверить правильно ли выполнен расчет для кровли.

Интерактивный подбор гибкой черепицыСервис по подбору кровли SHINGLAS

Библиотеки и надстройки

Программа для расчета систем изоляции скатных крыш ТЕХНОНИКОЛЬОсновной функцией приложения является расчет количества материалов при устройстве скатных крыш с применением систем изоляции ТЕХНОНИКОЛЬ с гибкой черепицей ТЕХНОНИКОЛЬ SHINGLAS: ТН-ШИНГЛАС Классик и ТН-ШИНГЛАС Мансарда.

Рассчитываем толщину утеплителя

Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.

Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.

Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».

Факторы, влияющие на расчет:

  1. Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
  2. Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
  3. Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).

Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:

Калькулятор расчета толщины утеплителя для мокрого фасада

В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.

Расчет толщины пеноплекса

Расчетная толщина пеноплекса, как и любого другого утеплителя, должна обеспечивать вкупе с другими параметрами, нужное теплосопротивление строения. Для каждого климатического региона это значение свое для разных конструктивных элементов, регламентирует его СНиП 23-02-2003 «Тепловая защита зданий». Так, в Москве тепловое сопротивление стен должно быть равным 3,14 (м2*°С)/Вт.

Популярные статьи  Пересадка комнатных растений — главные правила

Требуемое общее сопротивление теплопередаче конструкции (пола, потолка, стен) Rreq равно сумме теплосопротивления его составляющих. Например, для стены: R1 – кирпичная кладка, R2 – утеплитель, R3 – облицовочный слой и т.п. Тогда,

Rreq = R1 + R2 + R3…+ Rn

Зная, из каких именно материалов будет состоять стена, нужно определить теплосопротивление каждого слоя, исходя из уже существующих реалий либо из проекта. Теплосопротивление того или иного слоя считается по формуле, учитывающей толщину в метрах (p) и коэффициент теплопроводности (k), который для каждого материала свой. Поскольку нас интересует расчет толщины утепления пеноплекс, укажем коэффициент именно для него. Для пеноплекса-35 он равен 0,028 Вт/(м2*°С).

R = p / k

Таким образом, получаем формулу, как рассчитать толщину пеноплекса:

p (расчетная толщина, м) = R (сопротивление теплопередаче) * k (0, 028 Вт/(м2*°С)

Пример расчета толщины пеноплекса для утепления стен

Для примера возьмем кирпичную стену в полтора кирпича, которую мы собираемся утеплить пеноплексом снаружи, и рассчитаем необходимую толщину теплоизолятора. Начнем с кирпича, заданная толщина которого (p) равна 38 см, а коэффициент теплопроводности (k) – 0,5 Вт/(м2*°С).

R = p / k = 0,38 / 0,5 = 0,76 (м2*°С)/Вт

Для Московского региона Rreq = 3,14 (м2*°С)/Вт, значит, R утеплителя должно быть равно:

3,14 — 0,76 = 2,38 (м2*°С)/Вт

Делаем расчет толщины пеноплекса:

p = 2,38 * 0,028 = 0,066 (м)

Что такое Пеноплэкс и область его использования

Пеноплэкс (иногда пишут «Пеноплекс») — это теплоизоляционный материал, выпускаемый одноименной компанией.

выпускает экструдированный пенополистирол (ЭППС или XPS). Этот материал используется в качестве утеплителя. От более дешевого аналога — вспененного полистирола (пенопласта, ППС или PPS) — отличается большей плотностью, за счет чего лучше переносит механические нагрузки. Еще одна отличительная черта — более низкая паропроницаемость. Вернее, он почти не проводит пар. И основной козырь — лучшие теплотехнические характеристики. Пеноплэкс толщиной 20 мм по сохранению тепла равнозначен почти удвоенной толщине минеральной ваты и 37-сантиметровой кирпичной кладки.

Сравнение утепляющих материалов в зависимости от условий эксплуатации

У всех материалов, используемых для тепловой изоляции зданий снаружи, есть свои плюсы и минусы. Одним из важных показателей является цена, что хорошо отражено в таблице 5.

Однако следует учитывать также такие параметры, как стойкость к действию влаги, горючесть и токсичность (согласно нормам ГОСТ 12.1.044-89).

Таблица 5. Сравнение показателей теплоизолирующих материалов.

Тип материала Коэффициент тепло-проводности Плотность (удельный вес) Горючесть Токсичность Цена*, евро за кубометр
Растительные и животные волокна (льняное, хлопковое, конопляное, пеньковое, целлюлозное, овечье) 0,035…0,04 15…40 (до 70 у целлюлозы) Г4 Т3, Т3 15…40, до 250 за маты из льняного волокна
Древесные, древесно-волокнистые, пробка 0,039…0,2 110…700 Г4 Т3, Т3 100…150 и более
Стекловолокнистая и минеральная (каменная) вата 0,035…0,038 15…80 НГ, Г1 Не токсична 30…60
Пенополистирол 0,035 15…40 Г3, Г4 Т3, Т4 25…80
Пенополиуретан (в том числе пена монтажная) 0,03 25…35 Г3, Г4 Т3, Т4 220…350
Пенопласт 0,035…0,05 15…35 Г3, Г4 Т3, Т4 25…40

*Цены приведены для Московской области на январь 2019 года и являются ориентировочными

Таким образом, можно по приведенным сравнительным характеристикам сделать вывод: оптимальным по соотношению цена/характеристики является каменная вата, особенно при высокой угрозе пожара и во влажном климате.

Тем, кто больше всего заботится об экологии своего жилья, подойдут материалы на основе растительных волокон, но они потребуют очень качественной гидроизоляции, пожароопасны и не слишком удобны в монтаже.

Если толщина утеплителя критична, стоит остановиться на пенополиуретане в виде пены, но в этом случае расходы будут существенными.

Какова общая площадь плит Пеноплекса в одной упаковке?

Зная основные параметры материала и количество листов в пачке, вам не будет сложно рассчитать самостоятельно, на какую площадь ее хватит. Но мы упростили вам задачу и уже посчитали, сколько квадратов (м2) в упаковке пеноплекса различной толщины:

  • 20 мм – 12,5 кв.м.;
  • 30 мм – 8,3 кв.м.;
  • 40 мм – 6,2 кв.м.;
  • 50 мм – 4,9 кв.м.;
  • 60 мм – 4,9 кв.м.;
  • 80 мм – 3,5 кв.м.;
  • 100 мм – 2,8 кв.м.;
  • 120 мм – 2,1 кв.м.;
  • 150 мм – 1,4 кв.м.

То есть, если вам нужен пеноплекс 50 мм, сколько м2 в упаковке? 4,9 кв.м., которых хватит на утепление почти 5 кв.м. поверхности

Обратите внимание: утеплитель всегда необходимо покупать с запасом в 10-20% от фактической покрываемой площади, ведь практически всегда имеет место монтажный брак и перерасход материала по другим причинам

Как рассчитать утепление для кирпичных стен

Утепление кирпичных стен под штукатурку

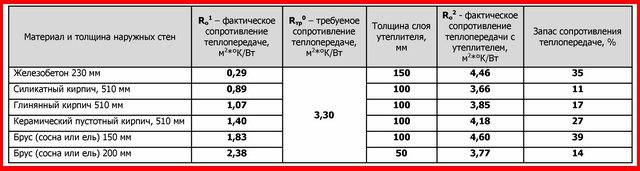

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29, и получаем значение в итоге 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03 и в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов – бетон, кирпич, слой штукатурки и т.д., то следует просуммировать их показатели теплосопротивления. Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра следует узнать величину ГОСП (градусосутки отопительного периода) по формуле:

tB отражает температуру внутри помещения. Согласно установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха – tот, число дней отопительного периода в календарном году – zот. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99

Внимание следует уделить продолжительности и температуре в отопительном периоде, когда среднесуточная t≤ 8°С

Когда теплосопротивление каждого материала будет определена, следует узнать какой должна быть толщина утеплителя потолка, пола, стен, кровли дома. Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

RТР = R+ R+ R… Rn,

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δs) к теплопроводности (λS).

R = δSS

Особенности планирования и конструкции

Особенности планирования работ по утеплению стен состоят в том, что их допускается проводить изнутри и снаружи здания. Двухстороннее или многослойное утепление применяется только в исключительных случаях (в регионах с очень суровым климатом, например). Другой причиной выбора этого варианта являются индивидуальные предпочтения хозяина дома или особенности конструкции строения.

К минусам внутреннего утепления относят уменьшение жилой площади помещения, а также возможность образования точек росы на границе двух сред (между стеной и утеплителем). Его положительными сторонами считаются:

  • удобство проведения строительных работ;
  • независимость от погодных условий;
  • возможность оставить фасады здания в неизменном виде.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
