Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Зимний или летний?

Схема водопровода на даче может быть разной. Если хозяева пользуются участком только в период с весны по осень, то тратиться на дорогостоящую капитальную систему им просто нет смысла. В таком случае они могут выбрать один из двух вариантов водопровода – разборный или стационарный. Первый из них удобен тем, что все шланги в конце сезона хозяева снимают и складывают в помещение для хранения. Это позволит не испортиться материалу. Шланги при этом прослужат дольше. При прокладке подобного водопровода даже не придется брать в руки лопату. Коммуникации пройдут по поверхности.

Немного больше усилий потребует монтаж летнего варианта стационарного водопровода. Для его обустройства также не потребуется приобретать и устанавливать сложную аппаратуру. Отличие такой системы от разборной заключается в том, что трубы для водопровода на даче должны быть проведены под землей. При этом после завершения сезона снимать их не нужно. Главным условием сохранности стационарного водопровода явится отсутствие в нем воды в зимний период. В противном случае, судя по отзывам хозяев, замерзшая жидкость разорвет трубы.

Зимний водопровод на даче представляет собой более сложную систему. При его укладке должно быть учтено множество нюансов – от природного уклона рельефа до той глубины, на которую промерзает грунт. Обязательным при этом является использование насоса, который позволит обеспечить напор воды. Другими словами, зимний водопровод на даче ничем не должен отличаться от того, который прокладывают в частных жилых домах.

Пошаговое руководство по монтажу

Рассмотрим, как правильно рассчитать и купить материалы и оборудование для дачного водопровода, выполнить его надежным и работоспособным.

Составление плана

Подготовку начинаем с детального плана расположения трубопроводов на даче и в доме. Схему внутреннего водопровода рисуем в масштабе с учетом габаритов помещения, чтобы правильно рассчитать длину труб и количество арматуры. Выбираем необходимую для себя систему. Если это летний водопровод, все будет проще и дешевле.

Необходимо рассчитать производительность насосной установки, уточнить точку подключения к существующему магистральному водопроводу, определить глубину залегания водоносного слоя, чтобы выбрать – достаточно вырыть колодец или нужно пробивать скважину.

Подготовка необходимых инструментов

Перед началом работ следует подготовить необходимый инструмент и оборудование. Сварку металлических труб осуществляют сварочным аппаратом, для пластиковых нужен паяльник. Понадобятся ключи, режущий инструмент, лопата.

Устройство водопровода

Работу начинаем с прокладки сети на улице. От места забора воды прокладываем траншею до ввода в дом, учитывая глубину промерзания грунта. Устанавливаем насос, согласно требованиям инструкции. При отсутствии гидроаккумулятора оборудуем накопительный бак на теплом чердаке.

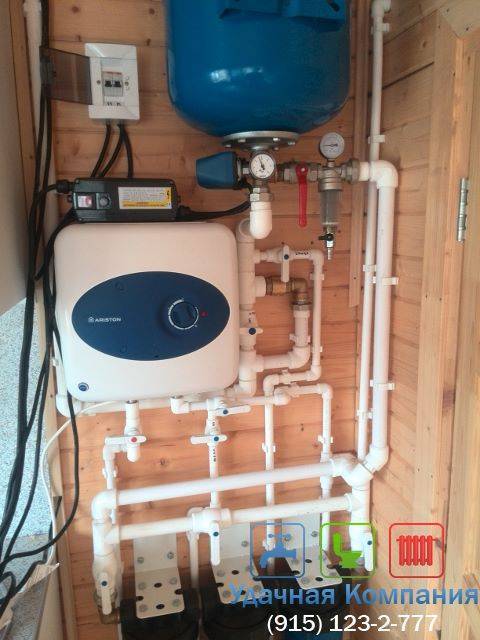

После насосной установки располагаем манометр и реле давления. На входе водопровода в дом устанавливаем запорный кран, чтобы отключать внутреннюю часть при необходимости. Произведя испытание наружной сети, начинаем внутреннюю разводку, согласно разработанной схеме.

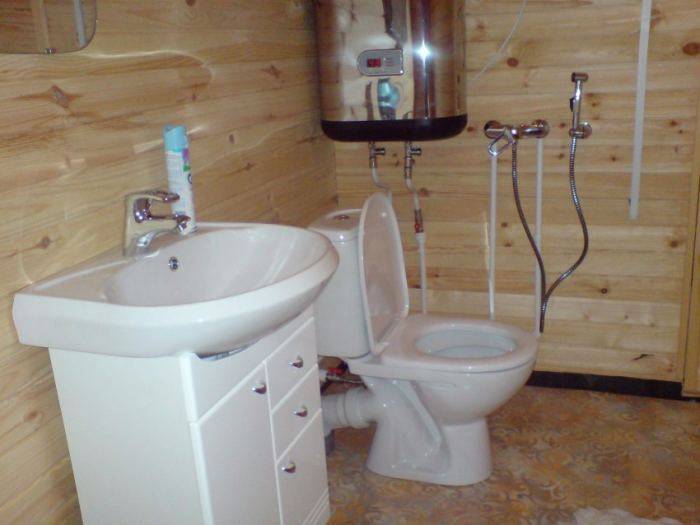

Выбор устройства для подогрева воды

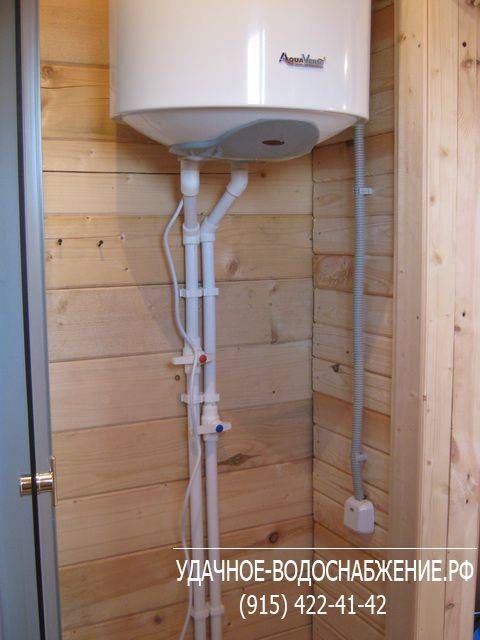

Для получения горячей воды применяют электрический водонагреватель. Он состоит из накопительного бака, где вода нагревается электричеством. К нему присоединяются три шланга: один для подачи холодной воды, другой для присоединения к трубопроводу горячей воды, а третий для авариного слива в канализацию. Существуют и проточные системы нагрева.

Выводы

Учитывая приведенные сведения, можно сделать вывод, что водопровод на даче требует ответственного и правильного выполнения не меньше, чем водоснабжение любого усадебного дома. Современные материалы и насосные установки помогают обустроить загородное жилище необходимыми удобствами, сделать жизнь в нем комфортной в любое время года.

https://youtube.com/watch?v=7mzbubmMxm0%3F

Предыдущая запись Как подключить проточный водонагреватель
Следующая запись Устройство запорной арматуры

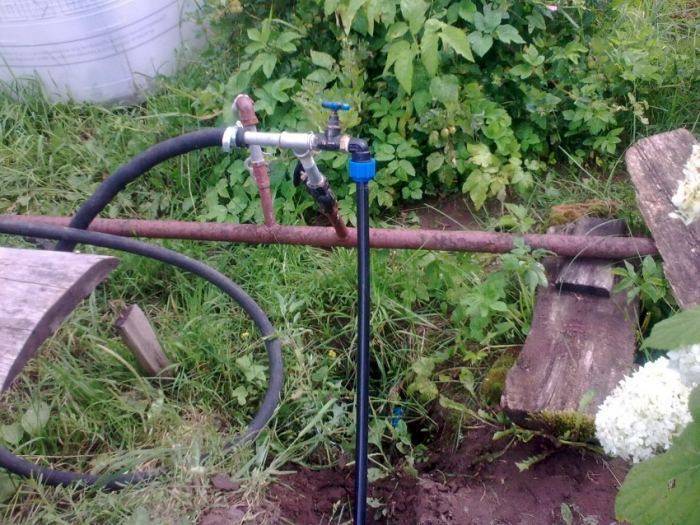

Порядок сборки летнего водопровода

Определить, где разместить выводы: вход в теплицу, площадка для машины, летний душ, умывальник, бассейн, цветник и т.д. Шланг удобнее присоединять и снимать на перекрестке или на широкой дорожке.

Замерить расстояние и рассчитать необходимую длину труб. Для обустройства летнего водопровода лучше всего подходят пластиковые или полиэтиленовые трубы. Их удобно соединять с помощью гибких шлангов. Такую конструкцию водопровода в случае необходимости легко переделать. Можно соединять трубы специальными пластиковыми фитингами или путем пайки. Кроме того для сборки летнего водопровода потребуются тройники, краны, уголки.

Трубы желательно прикопать в целях сохранности и увеличения срока службы.

Проверить давление в трубопроводе. Если из крана, открытого полностью, вода льётся под хорошим напором, то достаточно труб маленького сечения — 20 мм. При низком давлении (меньше 2 бар) не стоит устанавливать больше трех точек вывода, так как они не смогут работать одновременно. При низком давлении рекомендуется взять трубу побольше — сечением 25 мм. Трубы большего сечения используют также на больших участках протяженностью более 30 м.

Как правило, на месте соединения центральной магистрали и трубопровода участка установлен вводной кран или вентиль диаметром 1/2 (маркировка 15) с внутренней резьбой.

ПНД трубу прицепляют к вводному крану при помощи муфты. Если кран с внутренней резьбой — то, соответственно муфта — с внешней, и наоборот.

На развилке трубы ставят тройник, от тройника — кусок трубы, на который надевают шланг через кран с адаптером. Для трубопровода диаметром 20мм подойдет комплект:

  • муфта с наружной резьбой 20 мм на 3/4,
  • кран 3/4 с наружной или внутренней резьбой,
  • адаптер для шлангов 3/4 с внутренней резьбой.

Для труб сечением 25 мм используются комплектующие детали:

  1. Кран из того же ПНД 25 на 3/4.
  2. Адаптер для шлангов с внешней резьбой 3/4.

Также потребуются:

  1. Муфта на вводной вентиль.
  2. Тройники.
  3. Комплекты для крепления шлангов в точках вывода.
  4. Трубы.
  5. Фум-лента для герметизации резьбовых соединений.
  6. Отводы для установки в местах поворота трубы.

В первую очередь собирают все резьбовые соединения.

Главная задача при сборке резьбовых соединений — не допустить течи. В резьбовом соединении с одной стороны — внешняя резьба, с другой — внутренняя. По внешней резьбе плотно и без складок наматывают фум-ленту в 6-8 слоёв по часовой стрелке (резьба обращена кверху). Затем вкручивают детали, плотно прижав одну к другой, стараясь не перекосить. Затем слегка затягивают газовым ключом.

Для закрепления в муфте, трубу ровно обрезают ножом или мелкозубчатой ножовкой, чтобы получился гладкий край. Немного ослабляют зажимную гайку. Плотно вставляют трубу. При этом труба примерно на глубине 5см сначала упирается в резиновое уплотнительное кольцо внутри муфты. Необходимо протолкнуть трубу еще на 2см дальше, чтобы труба прошла сквозь кольцо до упора. После чего закручивают зажимную гайку вручную.

Шланг можно присоединить к водопроводу с помощью быстросъёмных муфт. Муфты бывают различных модификаций, главное, чтобы они соответствовали диаметру шланга. В комплекте с муфтами продаются всевозможные поливочные пистолеты, распылители.

Очень удобны муфты с аквастопом, который перекрывает воду при отсоединении или замене поливалки или пистолета, что избавляет от необходимости выключать кран.

Летний водопровод можно оборудовать таймером, и тогда полив будет осуществляться по расписанию, даже в отсутствии хозяев.

Обустройство системы

Внедрение системы начинается с разработки источника, установке всего необходимого оборудования.

Водоснабжение дачного дома из колодца проводится с подготовки траншей, делается определенный уклон, он направляется к источнику. Обязательно засыпается дно ямы 15см любого песка. Надо избегать возможных изгибов и делать все по прямой линии. Чтобы в холода трубопровод не промерзал, его располагают ниже точки промерзания земли. Если труба прокладывается выше, тогда используется качественный утеплитель. Могут устанавливаться трубы диаметром 32мм из различных материалов, главное чтобы от морозов они не трескались, устанавливается клапан слива на повороте к колодцу. Во 2-м кольце самого колодца делается отверстие под трубу, которая погружается в воду. Труба располагается не ближе 30см до дна, внутри ставится фильтр из сетки, сама труба крепится к вбитому в дно штырю. В кольце проводится гидроизоляция отверстия, по периметру глиняный замок: его слой должен составлять 40см на расстоянии 1,5м, труба засыпается слоем песка в 15см, потом грунт.

Независимо от используемого источника воды, схема разводки труб по дому будет достаточно сложной и ее надо тщательно рассчитыватьИсточник domsireni.ru

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков) 3
Приготовление пищи 3
Мытьё посуды после приёма пищи 10
Соблюдение личной гигиены до 10
Принятие ванны от 100 до 150
Принятие душа около 50
Пользование унитазом 10-20
Стирка белья от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

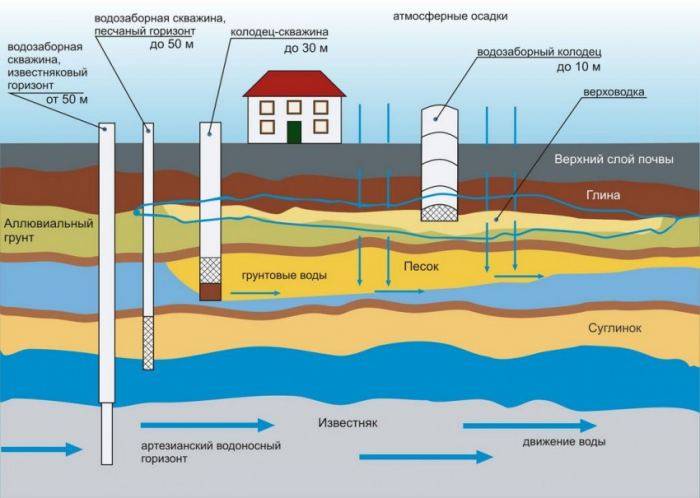

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

  • Скважина.
  • Колодец.
  • Природные источники – река, родник или пруд.
  • Ёмкость, заполняемая привозной водой.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

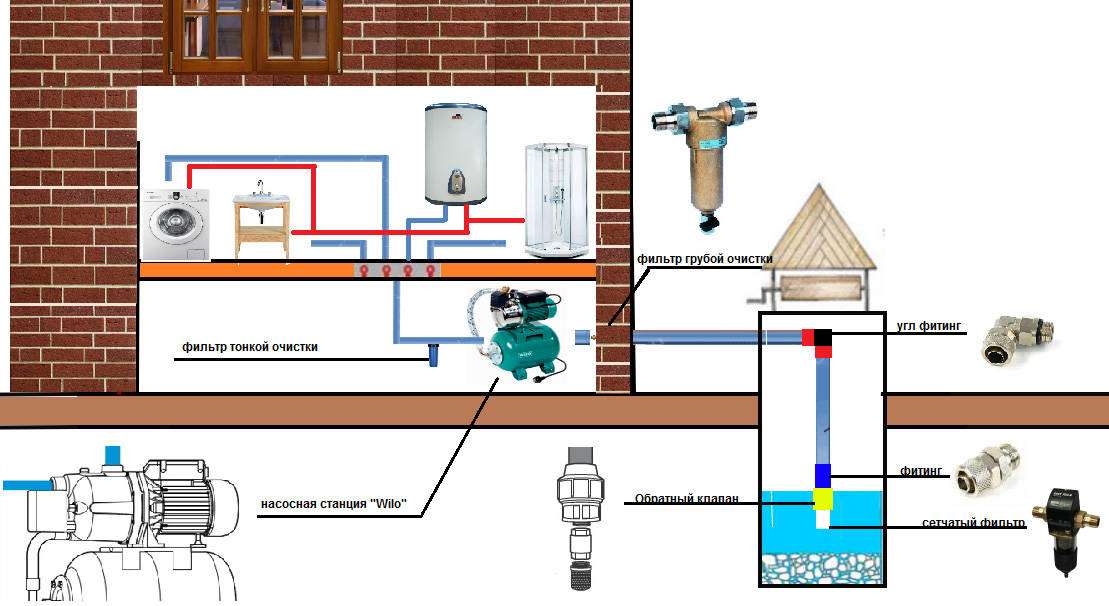

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:

Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

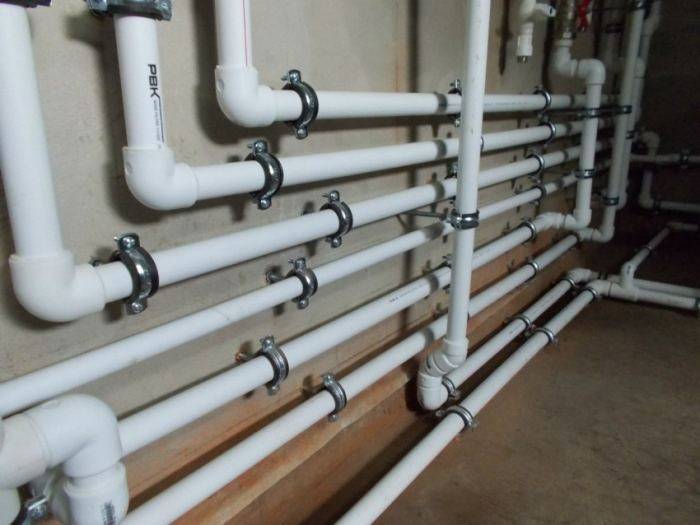

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома. Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода

Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.

Почему водопровод из колодца выгоден

Дача является не просто загородной усадьбой. На дачу мы ездим отдыхать от городской суеты, но этот отдых должен быть комфортным и приятным. Отсутствие привычных удобств не смутят суровых охотников и рыболовов, но горожанина в пятом поколении могут привести в замешательство и заметно подпортить настроение. Например, отсутствие воды в доме, вряд ли добавит дачнику положительных эмоций. Тем не менее, этот вопрос довольно просто решить, обустроив водопровод на даче из колодца. Такая система относительно проста и не требует вложения крупных средств.

Водоснабжение дачи из колодца имеет ряд преимуществ над водопроводом из централизованной магистрали:

  • Вода у вас всегда под рукой. Ее не отключат в самый неподходящий момент;
  • Вода, добытая из подземных пластов намного чище водопроводной. Никакой ржавчины или хлорки;
  • Эта вода достанется вам намного дешевле! Никакой платы коммунальщикам, разве что за электричество;
  • Работу системы, а значит и расходы электроэнергии для насоса, вы контролируете сами. Нужно – включили систему, не нужно – отключили;
  • Сила напора и схема прокладки труб по дачному участку – зависят исключительно от вашего решения.

Качественная работа системы водопровода по большей части зависит от грамотного проектирования

Альтернативой водоснабжению дачи из колодца может служить скважина. Но, по ряду параметров, такая система менее выгодна:

  • Для бурения скважины необходимо официальное разрешение властей. Привет, бюрократия!
  • Разведка участка и подготовка проекта могут растянуться на внушительный срок.
  • Работы по бурению ощутимо ударят по бюджету.
  • Если отключится электричество, дача останется без воды. А из колодца, на крайний случай, воду всегда можно набрать простым ведром.

Перед началом работ деревянный сруб колодца лучше заменить кольцами из бетона, а также загерметизировать швы. Это обеспечит изоляцию колодезной воды от попадания бытовых, канализационных стоков и верховодки.

Недостатки

В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

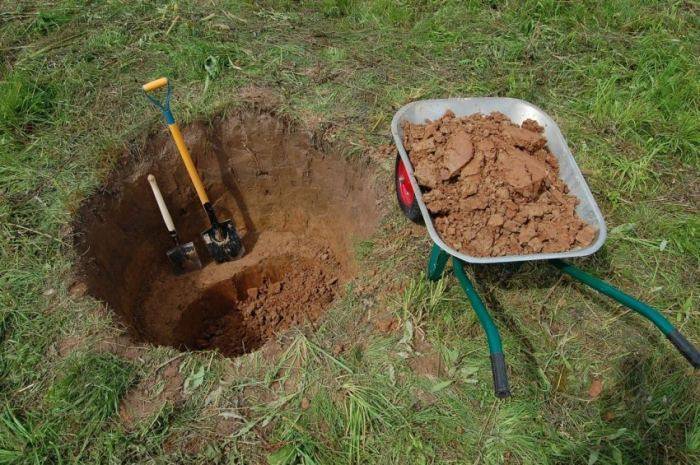

Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

Требования по минимальным расстояниям между различными постройками

Как мы видим, водопровод на даче из колодца своими руками имеет определенные плюсы и минусы. Проанализировав их, вы решите, насколько целесообразно делать такую систему на дачном участке.

Порядок и схема подключения к центральному водопроводу частного дома

У любой водоподающей сети имеется наружная зона, посредством которой осуществляется соединение городской системы с жилыми зданиями. Это часть коммуникационной разводки, где давление соответствует установленным техническим параметрам централизованной магистрали. В общем или индивидуальном колодце должен быть только кран. Необходимость в монтаже других устройств отсутствует.

Обустройство внутренней области предусматривает наличие различных элементов. В их числе:

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

  • разноразмерные трубы и соединительные шланги;
  • приборы учета;
  • водонагревающие агрегаты;
  • смесители, запорно-регулирующая арматура;
  • сантехника.

Благодаря грамотно составленной схеме подведения удается подобрать оптимальный вариант подводки и рассчитать требуемые стройматериалы. Не стоит об этом забывать, планируя оформить ввод центрального водопровода в частный дом, выясняя, как подключиться к сети правильно.

Как установить автономный водопровод

Если имеется центральная магистраль, то установить летний водопровод на своем участке не составляет большого труда. Автономный водопровод – задача более сложная.

В идеале схему автономного водопровода составляют параллельно с проектированием дома и участка: определяют месторасположение труб и механизмов, выполняют поэтапный план, рассчитывают смету, закупают оборудование. Для бойлерно-водомерного узла обычно выделяют небольшое помещение площадью 2-3 м² на первом этаже. Удобно следить и регулировать процесс подачи воды, если технический блок и узел ввода воды установлены в одной комнате.

Автономная система водоснабжения включает следующее оборудование:

  1. Трубы (металлические, металлопластиковые, полипропиленовые).
  2. Фитинги и краны.
  3. Водоподъемное оборудование (насосная станция, погружной насос).
  4. Приборы регулировки давления в водопроводной системе (манометр, реле давления, гидроаккумулятор или расширительный бак).
  5. Электрическое оснащение с автоматической защитой.
  6. Фильтры для очистки воды от вредных примесей и взвешенных частиц.
  7. Водонагреватель (предпочтительнее накопительный).

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

  • внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
  • снаружи – монтаж нескольких гидрантов для удобства полива;
  • отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

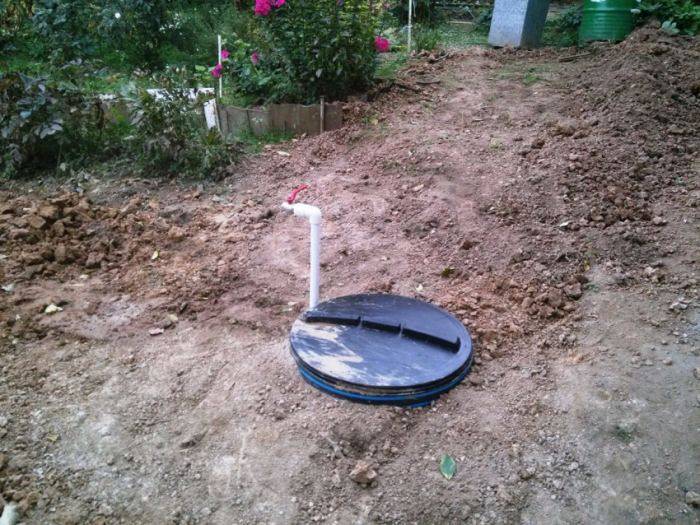

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

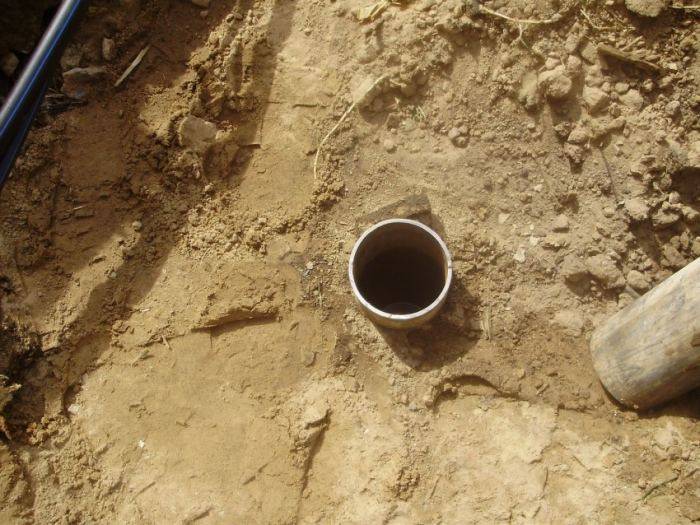

  • Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
  • После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
  • Затем установите кессон.
  • Обрежьте трубу, оставив над уровнем дна кессона 50 см.
  • На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
  • Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

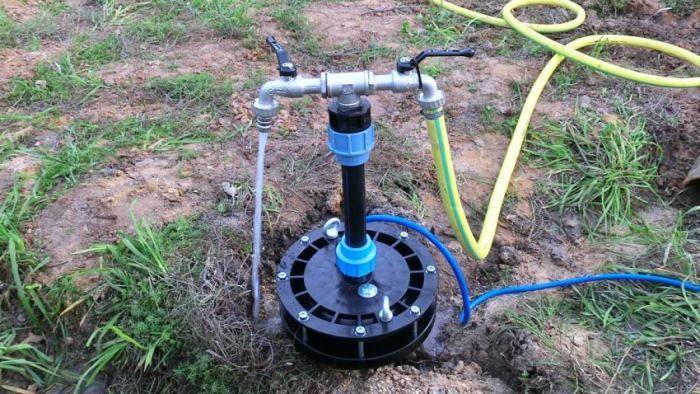

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

  • Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
  • Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.

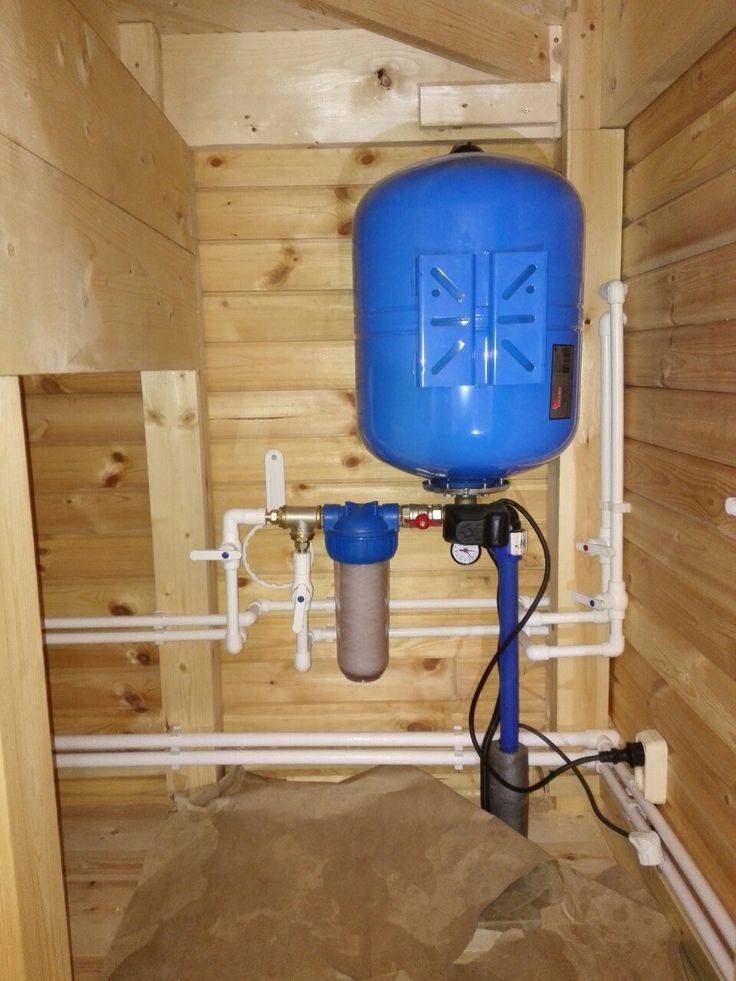

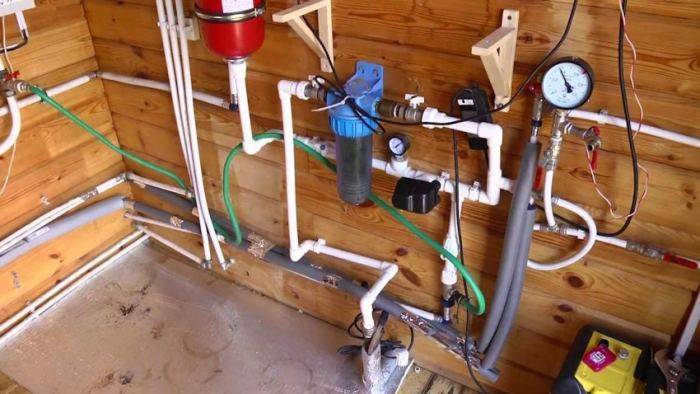

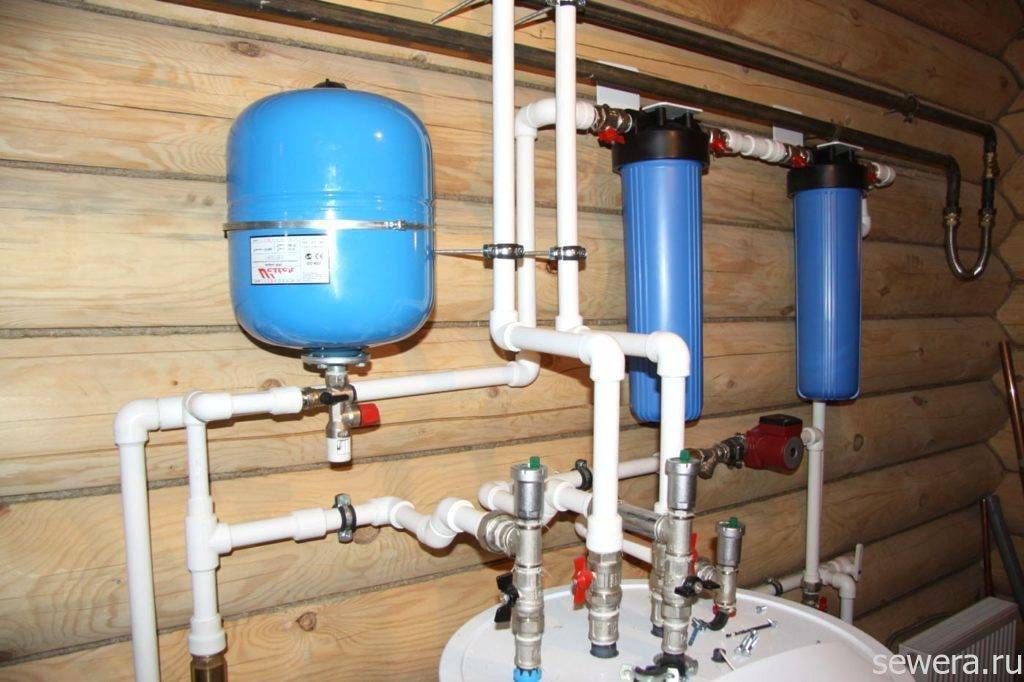

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

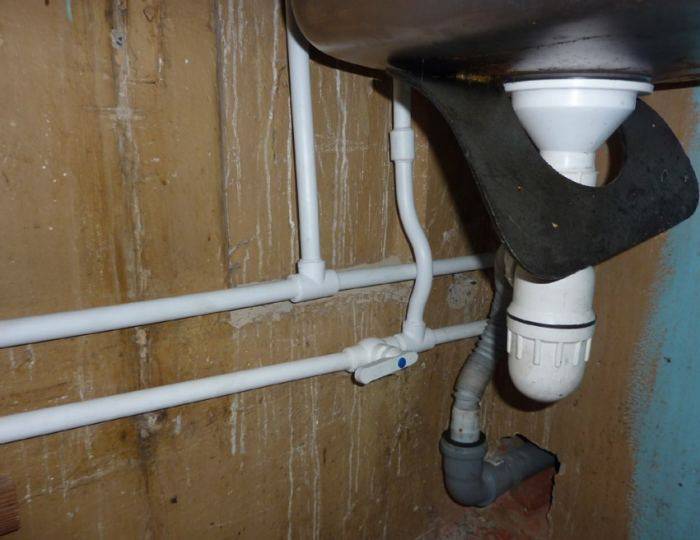

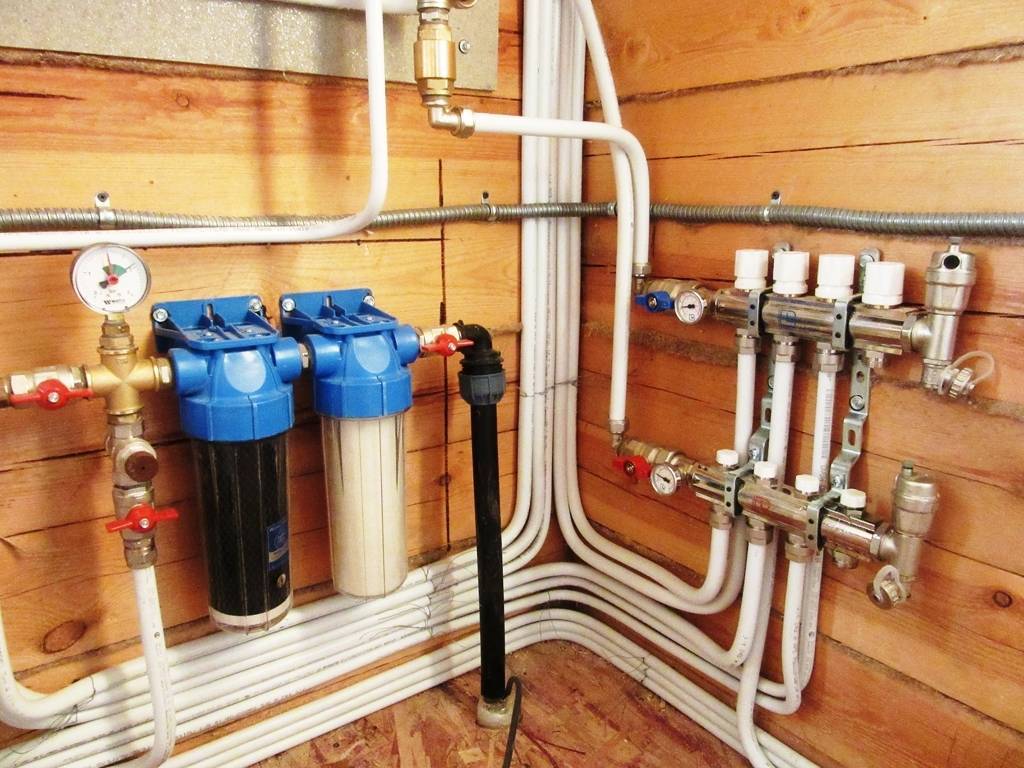

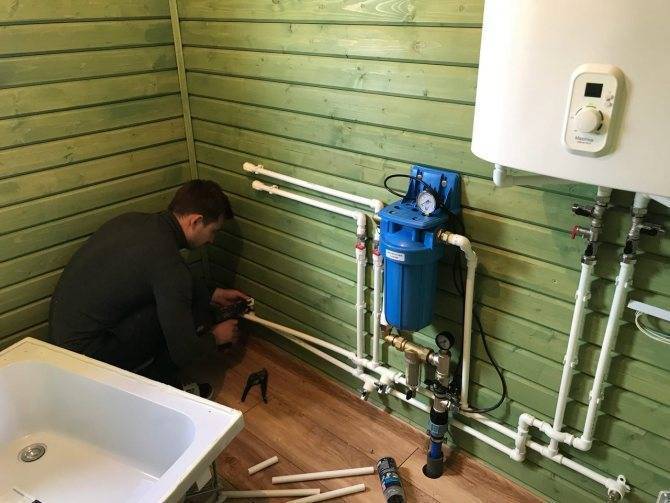

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

  • Проведите трубу 32 мм к коллектору холодного водоснабжения.
  • Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
  • Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

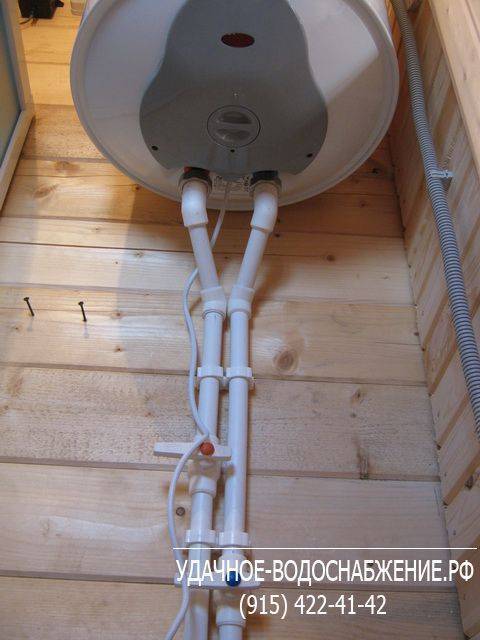

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

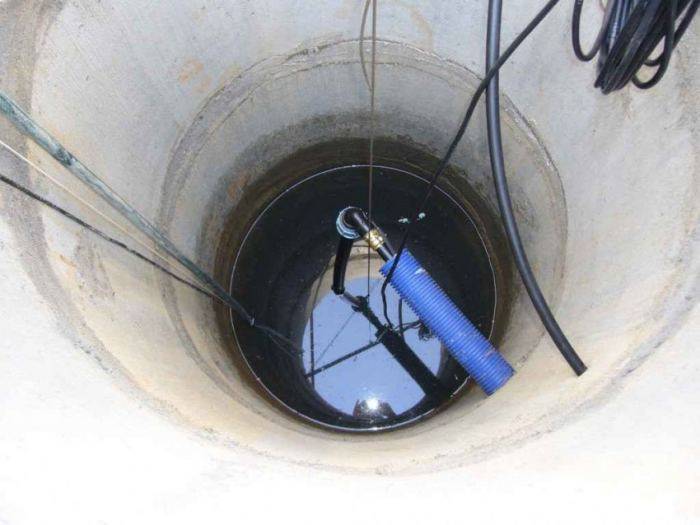

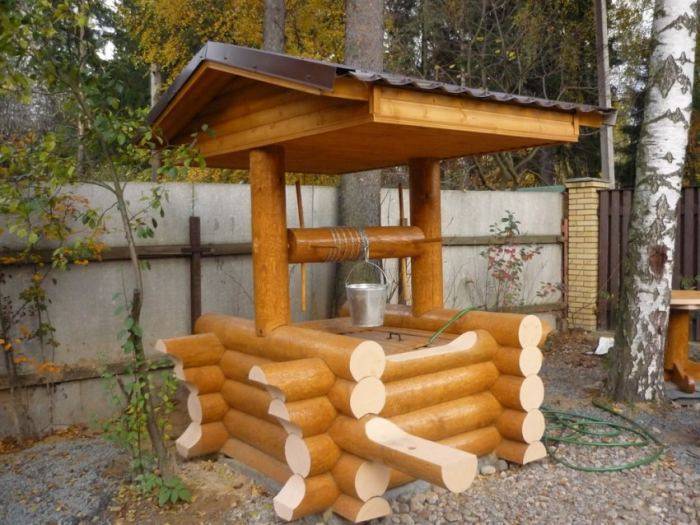

Колодец

В тех случаях, когда дача используется только в теплый период, а также в качестве места для отдыха, расход воды будет незначителен. Для обустройства летнего водопровода на даче достаточно сделать шахтный колодец. Он довольно прост в сооружении и имеет относительно невысокую стоимость. Помимо этого, работы по устройству шахтного колодца легко могут быть сделаны своими руками. Запитывается он благодаря грунтовым водам с глубиной залегания 4-15 м.

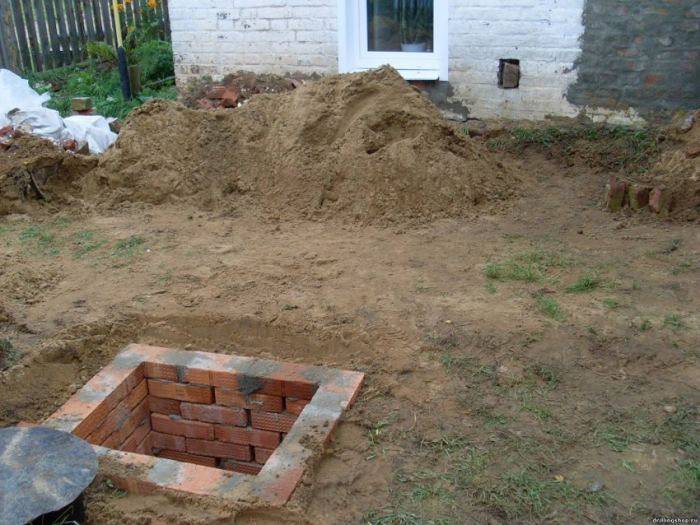

Устройство шахтного колодца довольно простое. Его конструкция представляет собой оголовок, расположенный над землей, а также сруб (для него обычно берут брус толщиной 25 см) или несколько железобетонных колец, находящихся в почве.

Шахту колодца необходимо углубить в водоносный слой на 3-4 метра. На дне этой водозаборной точки должны находиться слои песка, гравия и щебня, толщина каждого из которых составляет 20-25 см. В дальнейшем подобная подсыпка должна стать своеобразным природным фильтром для очистки воды. Многие хозяева для увеличения поступающего в колодец объема влаги проделывают отверстия в боковых стенах бетонных колец. Судя по их отзывам, это значительно увеличивает поступление воды. Далее на дно этой шахты устанавливается погружной насос.

Разумеется, то количество воды, которое сможет дать на участок колодец шахтного типа, заранее рассчитать невозможно. Определиться с объемами жидкости можно будет уже после его постройки. Для этого устанавливают количество воды, которое поступило в колодец самотеком, а после выкачивания насосом определяют время его наполнения до прежнего уровня.

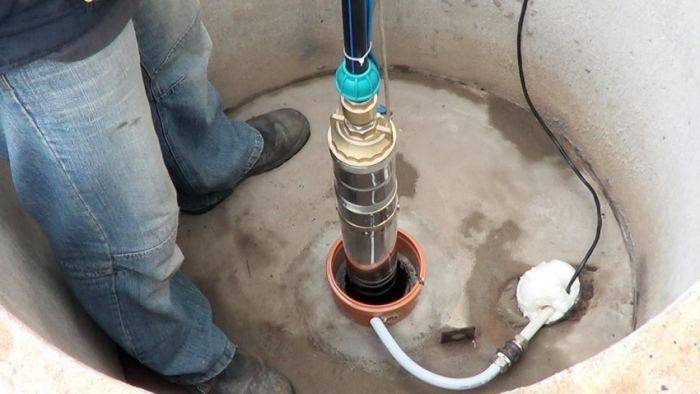

Погружной насос

  1. Как организовать водоснабжение своими руками на даче из глубокой скважины?

Для этого необходимы:

Погружной насос. По своему устройству скважинные водяные насосы делятся на вибрационные, вихревые и многоступенчатые.

Вибрационные дешевы, но обладают небольшим межремонтным ресурсом и способствуют заиливанию скважины, вихревые (с одним рабочим колесом) весьма чувствительны к количеству взвесей. Многоступенчатые насосы способны поднимать воду с умеренным количеством песка на сотни метров благодаря наличию нескольких последовательно соединенных рабочих камер;

Устройство многоступенчатого скважинного насоса

  • Обратный клапан. В этой схеме он монтируется непосредственно на выходном патрубке насоса;
  • Напорная труба (как правило, полиэтиленовая);
  • Мембранный гидроаккумулятор, подключенный к любой точке водопровода (по возможности недалеко от ввода). Он сглаживает скачки давления в моменты включения насоса и позволяет ему простаивать при небольшом расходе воды;
  • Реле давления. Оно может быть механическим и электронным. Электронное реле проще настраивается (без вскрытия, кнопками на лицевой панели) и способно защитить ваш дом от затопления (если насос не может поднять давление до уровня отключения реле, что обычно говорит об утечке).

Комплект оборудования для водоснабжения из скважины

Фото водоснабжения на даче своими руками

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключенияВодопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Также рекомендуем просмотреть:

  • Как сделать коптильню холодного копчения
  • Строительство коптильни своими руками
  • Как сделать коптильню горячего копчения своими руками
  • Как сделать дровокол своими руками
  • Как сделать шторы для беседки своими руками
  • Эффективный сбор дождевой воды
  • Инструкция, как сделать мебель из поддонов
  • Очистка бассейна своими руками
  • Варианты полива участка
  • Инструкция, как легко удалить пень
  • Как сделать гаражные ворота своими руками
  • Как сделать снегоуборщик своими руками
  • Средства для защиты древесины
  • Простая поилка для кур
  • Как выполнить чистку сажи
  • Хороший биотуалет для дачи
  • Как сделать мангал своими руками
  • Хорошее отопление для теплицы
  • Современная зимняя теплица
  • Водосточная система для кровли
  • Как сделать кормушку для кур
  • Декинг своими руками
  • Как сделать формы для тротуарной плитки
  • Инструкция, как обустроить гараж
  • Как сделать заземление в частном доме
  • Замок на калитку

Внутренние дополнения

Использование водопровода сейчас не хочется представлять без горячей воды. Поэтому после того, как система водоснабжения на даче построена, можно позаботиться и о нагревании воды. Обычно для этого ставят электрические или газовые нагревательные котлы. Эффективнее пользоваться первым вариантом, потому что можно выбрать ёмкость бака исходя из потребности семьи.

Второй вариант дешевле, правда требует установки только специалистами. При этом хорошо, если трубы окажутся полипропиленовыми. Они более устойчивы к высоким температурам, а значит, не скоро потребуют замены от таких нагрузок.

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

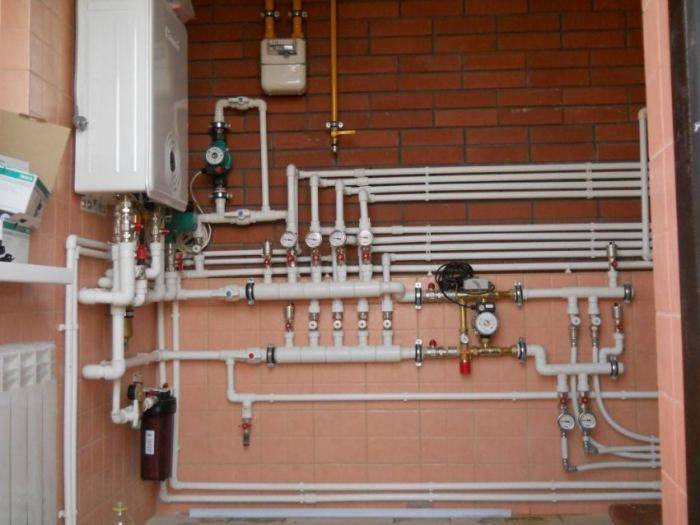

Если на даче планируется жить долгое время, то оптимальным вариантом станет двухконтурный газовый котёл, который будет и отопление обеспечивать, и воду греть.

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Установка водоснабжения загородного дома – задача непростая, но вполне выполнимая. При грамотном подходе, соблюдении всех инструкций и опыте это не вызовет сложностей.

Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Устройство

Механизм водоснабжения является одной из главных составляющих домашнего быта. О работе ее говорить нет смысла еще раз. Проект сети сделан так, чтобы постройка была полностью обеспечена водой по потребностям хозяев.

Организовать механизм необходимо, чтобы вода поступала в точки водозабора из водомерного узла. Такой механизм дает возможность существенно уменьшить расходы на жилье.

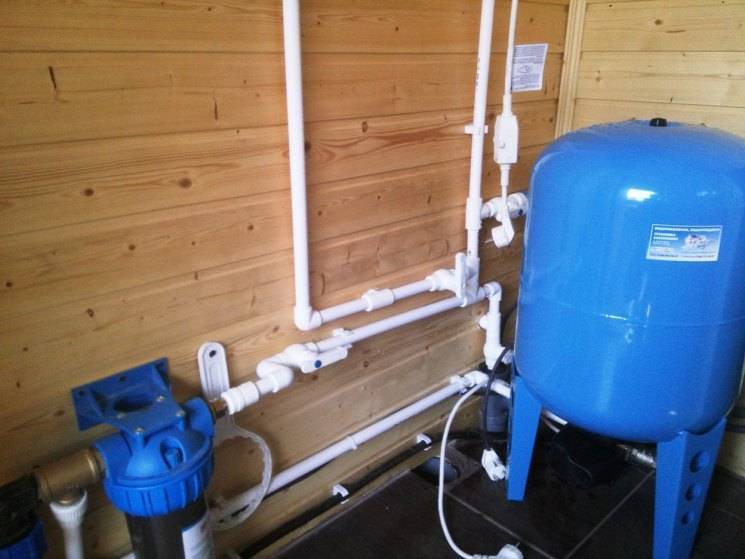

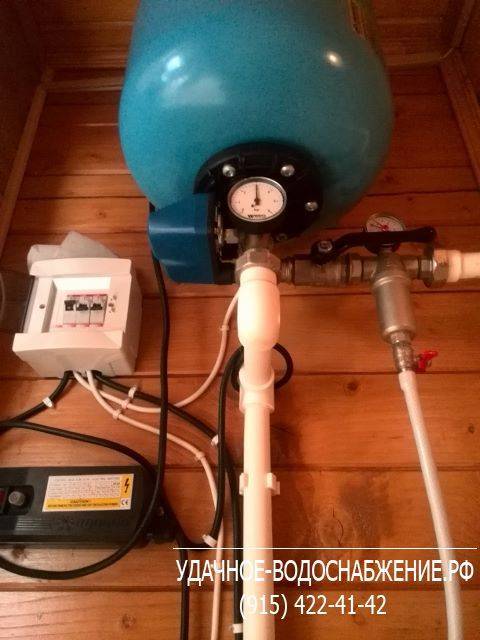

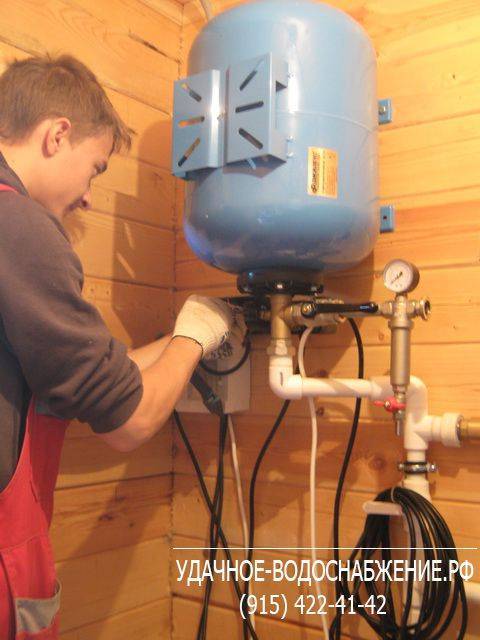

Чтобы такая система функционировала качественно, она должна оснащаться техприспособлениями и техникой, которая обеспечивает не только частично, но и полностью автоматический эксплуатационный режим. Чтобы система стала такой, необходим монтаж гидроаккумулятора. Используют его в качестве буферного бака, где формируется водный запас, или же как устройство, которое позволяет поддерживать стабильный напор воды в механизме. Также будет необходим мембранный бак. Он обычно подразделяется на 2 отсека. В одном будет находиться вода, а в другом – воздух. Они отделены резиновой мембраной. Когда емкость наполняется водой, то воздушная часть сжимается сильнее и повышает давление внутри бака.

В момент, когда где-то открывается кран водоснабжения, давление в системе начинает медленно падать. На такое изменение снова реагирует электрическое реле. Оно снова активирует насос, когда уровень израсходованной воды подходит к отметке в 50 процентов. Применение гидроаккумулятора позволяет не только обеспечить автоматизацию все системы водоснабжения и создать запасы воды, но и существенно продлить срок эксплуатации насосного оборудования за счет уменьшения количества его включений и отключений.

Следует сказать, что автономные механизмы снабжения водой состоят обычно из наружных и внутренних элементов. Во внутреннюю часть обычно входят трубы, проложенные от источника до водозаборных точек, сантехническое оборудование, арматура, бак для накопления, насос, а также гидроаккумулятор.

Дабы максимально точно и правильно подобрать особенности механизма, следует:

  • четко сформулировать требования к тому, насколько интенсивное и регулярное водоснабжение вам требуется;
  • понять, какие есть источники водоснабжения, а также сколько будет стоить та или иная система;
  • проанализировать качество воды;
  • подобрать оборудование и провести расчет примерной стоимости прокладывания сетей инженерного типа.
Оцените статью
