Водяной теплый пол своими руками: устройство, монтаж, пошаговая инструкция

Содержание

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

  • D = S / M * k, где
  • D – общая длина труб,
  • S – площадь комнаты,
  • M – шаг укладки,
  • k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

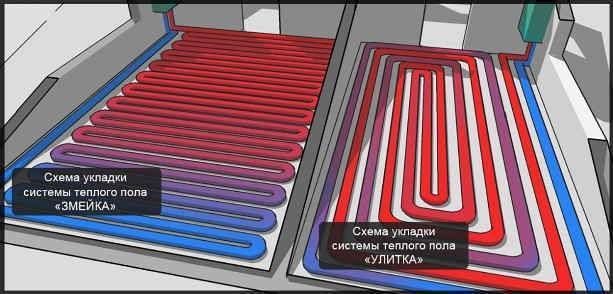

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

  1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
  2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
  3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

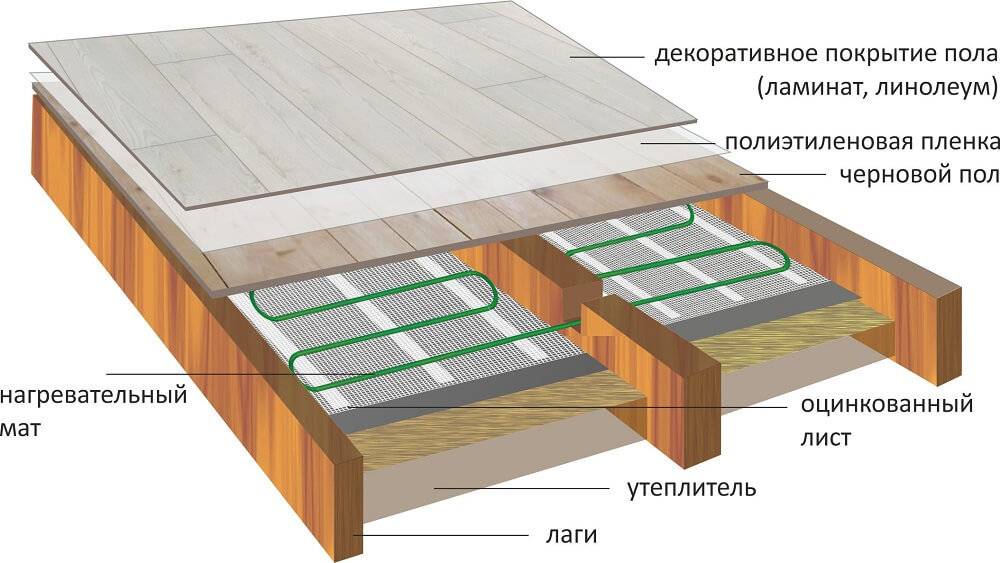

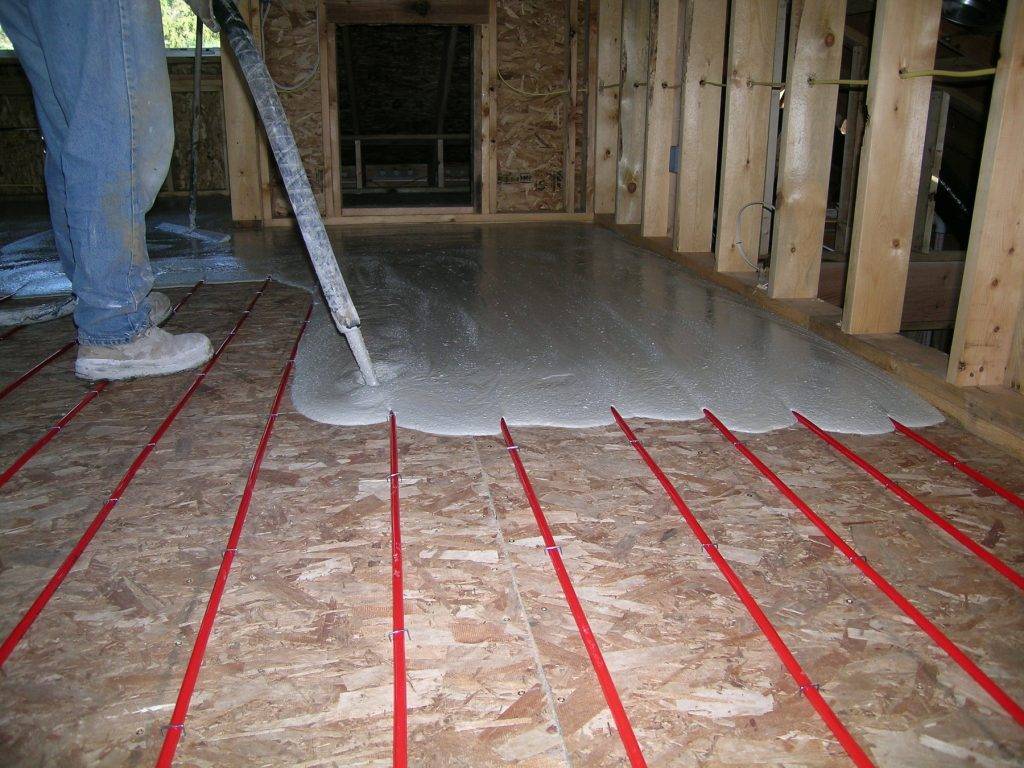

Теплый пол на деревянном основании

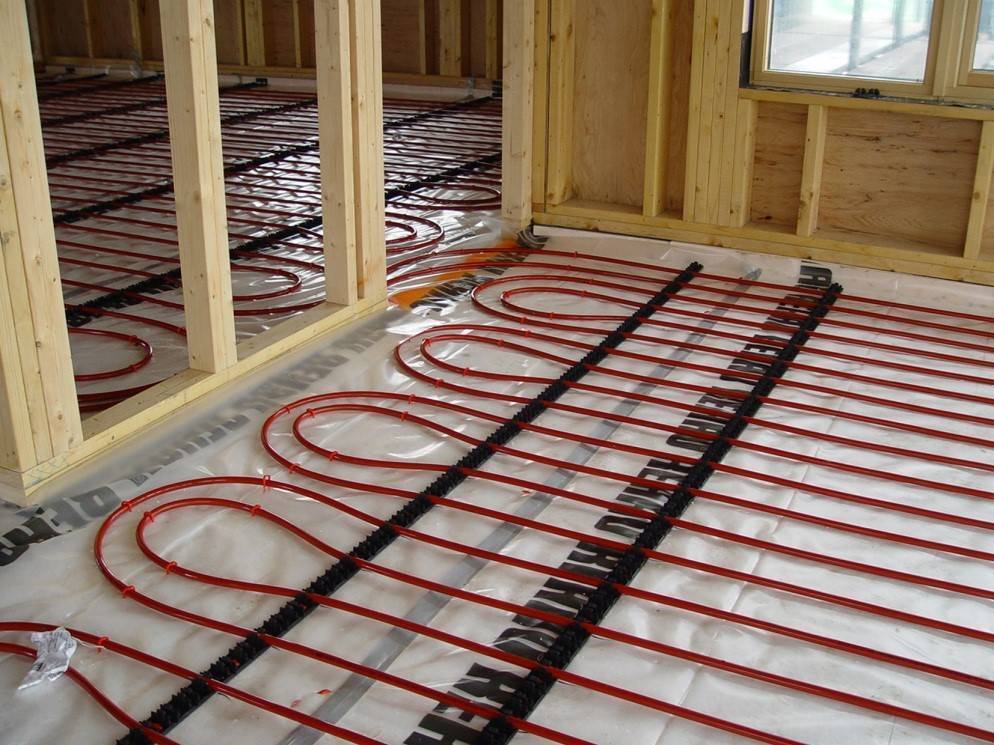

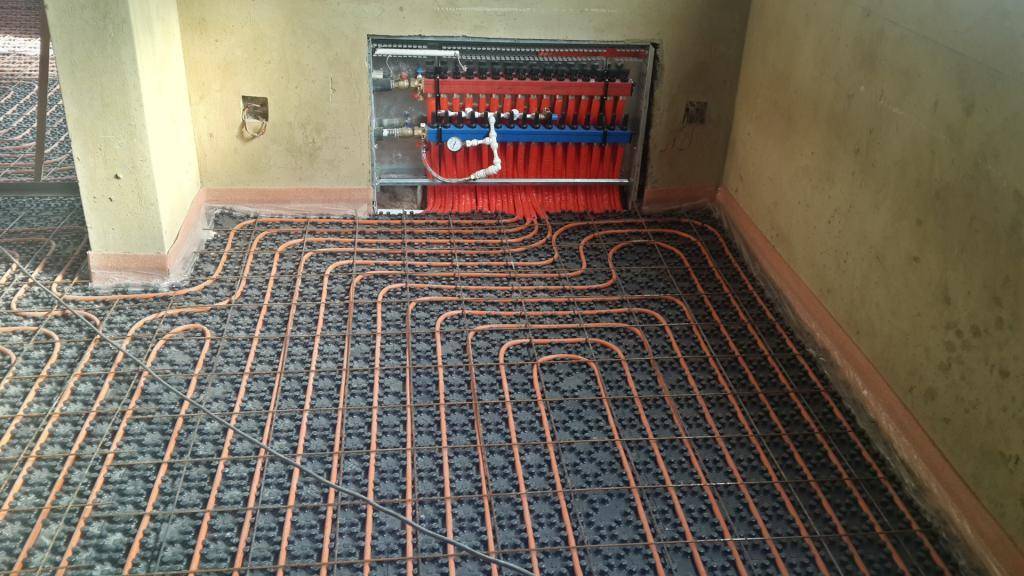

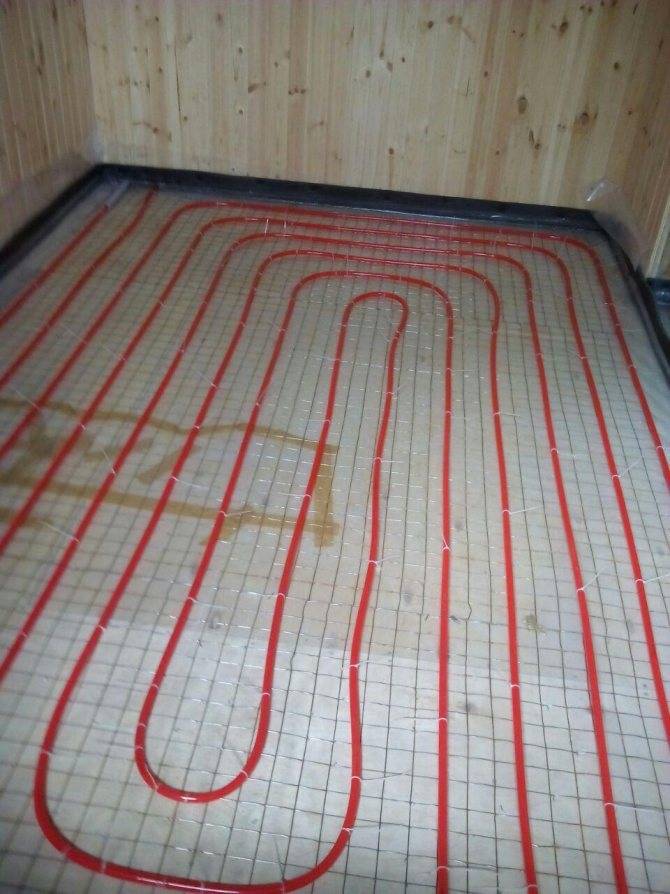

Фото укладки труб теплого пола

Монтаж водяного пола

Решив сделать теплый «пирог», нужно определиться с некоторыми аспектами. Например, в доме будет

  1. батарейное отопление с подогревом полами или только низкотемпературное;
  2. низкотемпературный контур, для которого выбирается отдельный режим. Необходимо учесть, что один контур – это отопление площади не больше 20 м2;
  3. котел, который сможет подавать тепло в контуры, батареи, а также будет обеспечивать дом горячей водой.

Как сделать водяной теплый пол своими руками относительно быстро? Монтаж нужно начинать с приобретения всех необходимых элементов конструкции.

С уточнения характеристик объекта должны начаться все расчеты. Нужно определиться, «пирог» теплого пола – основное отопление или только подогрев. Схема может пропустить место, где будет стоять мебель, которую никто не планирует двигать на протяжении десятилетий.

Итак, для расчетов понадобятся следующие знания:

длина одного контура должна быть в пределах 100 метров;

Внимание! Если длина труб превышает 100 метров, в контуре больше поворотов, значит, увеличивается гидравлическое сопротивление, вода хуже циркулирует в системе и в итоге температура в контуре неравномерная

  • когда контуры – единственный источник отопления, шаг между витками не должен превышать 20 сантиметров. Если же водяной пол – это дополнительный способ обогрева, достаточно, чтобы шаг был в пределах 30 сантиметров;
  • при укладке контура от стен нужно отступать не менее 10 сантиметров.

Предположим, что у нас на первом этаже частного дома в умеренной климатической зоне 5 комнат и 1 коридор (его длина 10 метров) также есть котельная. Логичен будет монтаж отдельного контура в каждой комнате. Тогда через коридор к котельной нужно осуществить проведение труб для соединения с коллектором. Таким образом, делать отдельную укладку труб в коридорах нет необходимости, но к длине каждого контура нужно прибавить расстояние от комнаты до коллектора.

В нашем доме отопление только низкотемпературное (шаг 20 см). Это значит, что длину труб можно рассчитать по такой формуле:

– это квадратура комнаты, у нас она 15 метров;

– расстояние между витками (0,2 метра);

– стандартный коэффициент, он нужен для учета трубы на загибы.

метра трубы.

Это самая дальняя комната, значит, от коллектора до неё вода пройдет путь в 15 с небольшим метров. Таким образом, длина первого контура с учетом расстояния до котельной равна 98 метров.

Так нужно провести расчет каждого контура. И в итоге иметь представление о том, сколько метров труб в нашем частном доме необходимо для теплого водяного пола.

Правильно рассчитав количество метров, трубы можно будет приобрести оптом

Составляющие конструкции

Для создания системы понадобится не только труба, но также

  1. котел. Лучше всего приобретать тот, что сможет работать даже летом для ГВС, не отапливая при этом дом. Мощность устройства, прежде всего, зависит от квадратуры дома.
  2. смесительный узел. Он состоит из нескольких элементов. Среди них коллектор (в нем должно быть столько выводов, сколько есть контуров теплого пола), клапаны, воздухоотводчики. А также фитинги и циркулярный насос.

Устанавливается коллектор на стене над полом рядом с котлом, температура выставляется для каждого контура отдельно. Все это можно смонтировать в первую очередь, а затем непосредственно заняться монтажом теплого пола.

Выбор материалов

Гидроизоляция.

Основное назначение гидроизоляции заключается:

  • для полов на грунте – не допустить проникновение сырости в слой теплоизоляции;
  • для полов на межэтажных перекрытиях – препятствовать затоплению нижних помещений в случае нарушения целостности трубопроводов отопительной системы.

Выбор материалов для обустройства теплоизоляции не имеет особых ограничений. Главное, он должен обеспечивать возможность создания целостной герметичной «ванны» под коммуникациями с жидким теплоносителем. Поэтому приветствуется 2-3-слойные обмазки либо водоупорные ковры из надежно сваренной рулонной гидроизоляции.

Теплоизоляция.

Служит , следовательно, от её эффективности во многом зависит, какой КПД будет иметь отопление теплым полом. Часто для теплозащиты используется экструдированный либо обычный пенополистирол повышенной плотности. При этом к применению рекомендованы плитные материалы, имеющие фольгированное покрытие, способствующее возврату внутрь помещения большей части тепловой составляющей в виде инфракрасного излучения.

Более дорогостоящие специализированные маты из пенополистирола для удобства крепления труб выпускаются в профилированном виде – с выступами (бобышками). Применяя такие современные материалы, можно значительно ускорить монтажные процессы, результат которых выглядит следующим образом:

Армирование.

Необходимо только для «мокрого» способа инсталляции отопительных контуров. Армирующий слой может собираться из отдельных увязанных прутьев, однако, практичней выбирать готовые сваренные сетки с окном 50*50-150*150 мм. Армировка предотвращает растрескивание цементно-песчаной плиты, а также служит удобству фиксации трубопроводов без лишних операций по установке крепежа.

Демпферная лента.

Полоса из вспененного полимера (полиэтилена, пенополистирола) толщиной 5-10 мм и высотой 10-15 см. Монтируется как обрамление стяжки по её периметру вдоль стен. Компенсирует температурные расширения греющей плиты, предотвращая её растрескивание.

Трубы.

Устройство водяного теплого пола своими руками проще реализовать, применяя сшитый полиэтилен или металлопластик. Отличный будет также в пользу меди, но она относится к дорогостоящему сегменту материалов и требует определенного уровня профессиональной подготовки для качественной инсталляции.

Раствор для стяжки.

Для заливки подойдет обычная цементно-песчаная смесь, но с внесенными в неё профильными модифицирующими присадками. Еще надежней взять готовые целевые строительные составы, широко представленные в торговой сети. Они дают минимальную усадку и рассчитанны на температурные нагрузки теплого пола.

Плиточный клей.

Традиционно в качестве финишного напольного покрытия ТП (при «мокром» способе) используется керамическая плитка. Ее установка также должна осуществляться на специальный клей, имеющий пометку «для теплых полов». В противном случае, из-за термических деформаций, декоративное покрытие постепенно начнет отслаиваться.

Использование паяльника для полипропиленовых труб для формирования штробы в пенопласте

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Установка и подключение своими руками газового котла и насоса для теплого пола

Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

  1. Выход горячей воды в отопительную систему.
  2. Выход горячей воды в систему водоснабжения.
  3. Подача газа.
  4. Вход холодной воды для нагрева и подачи.
  5. Вход холодной воды от отопления (обратка).

Соединения всех труб с нагревательным элементом разъемные, устанавливаются при помощи муфт и гаек.

Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой – горячей в систему отопления.

Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

Рекомендуется поместить насос между возвратной системой коллектора и входом трубы в котел. Возможна установка отдельных насосов на каждый контур.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

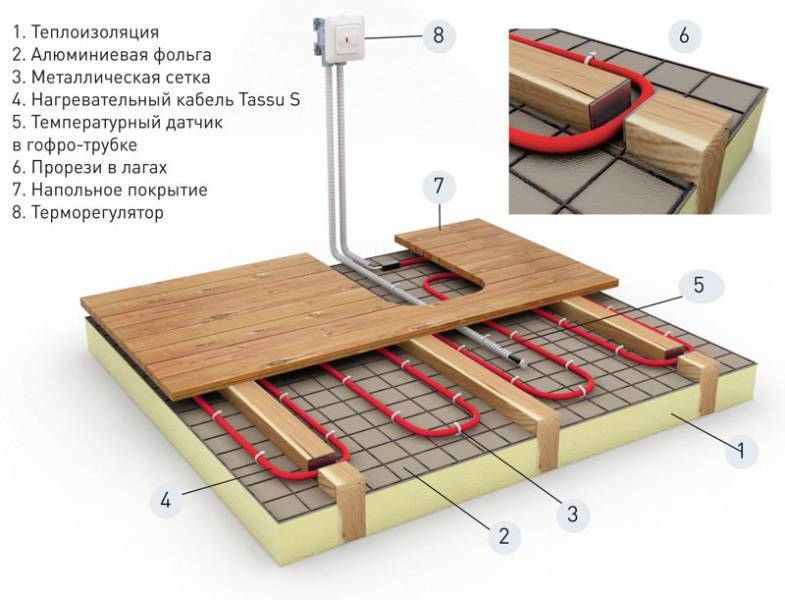

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика Водяной пол Электрический пол
Наличие ЭМИ Нет Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах Только в новостройках при наличии отдельного подключения Да
Быстрое управление настройками Нет Да
Зависимость от сезона отопления Да – в квартирах и нет – в частных домах Нет
Сроки монтажа Длительные из-за необходимости заливки стяжки Короткие
Возможность укладки любого финишного покрытия Да Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта Сложный ремонт В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

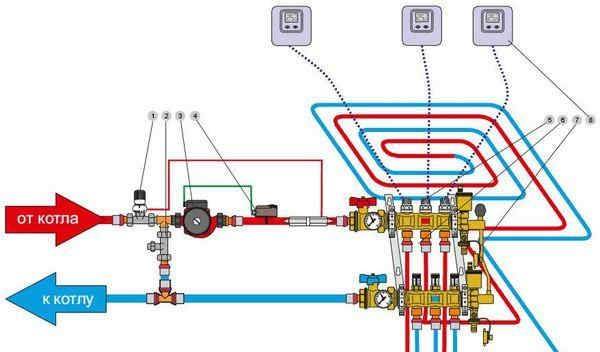

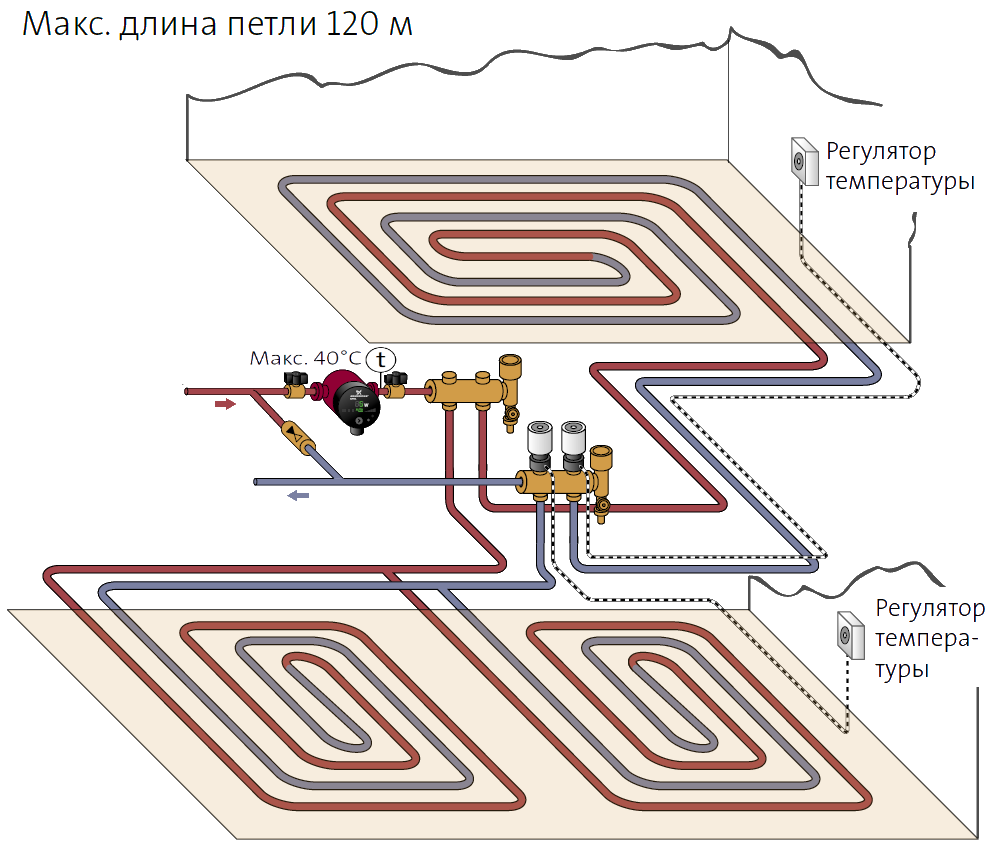

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

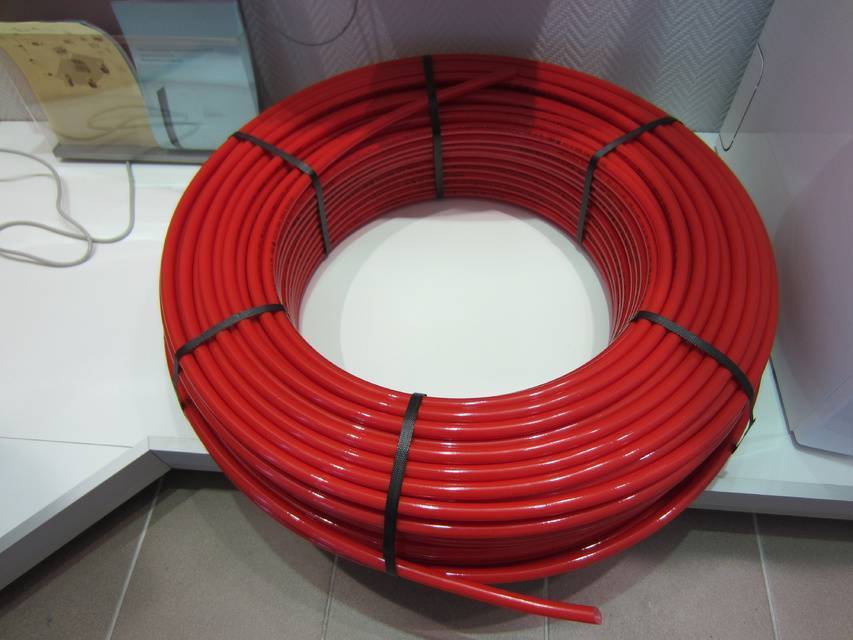

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

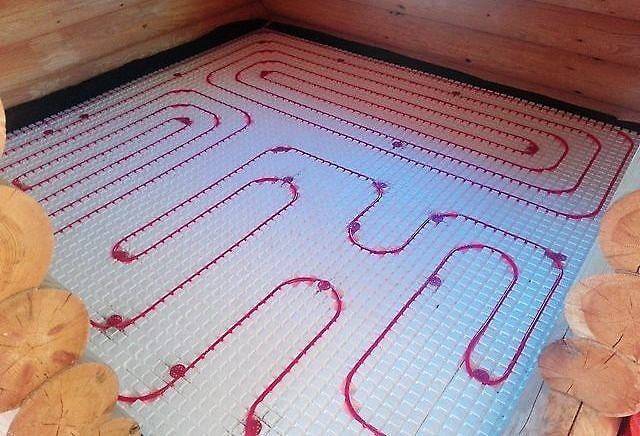

Варианты укладки труб

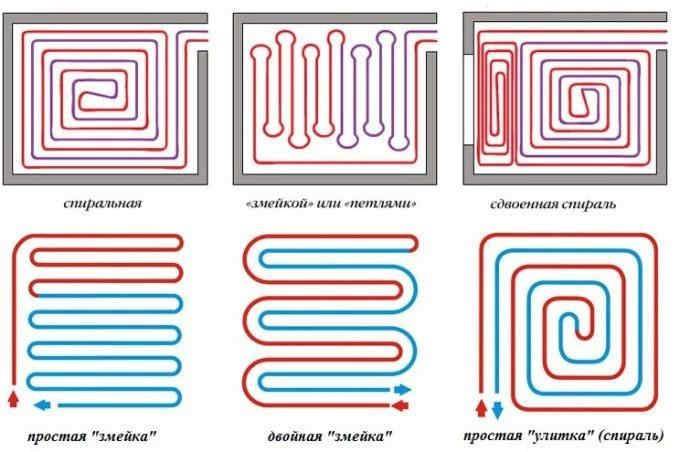

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

  1. Укладываем и формируем слой теплоизоляции;
  2. Кладем слой гидроизоляции;
  3. Фиксируем армирующую сетку;
  4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

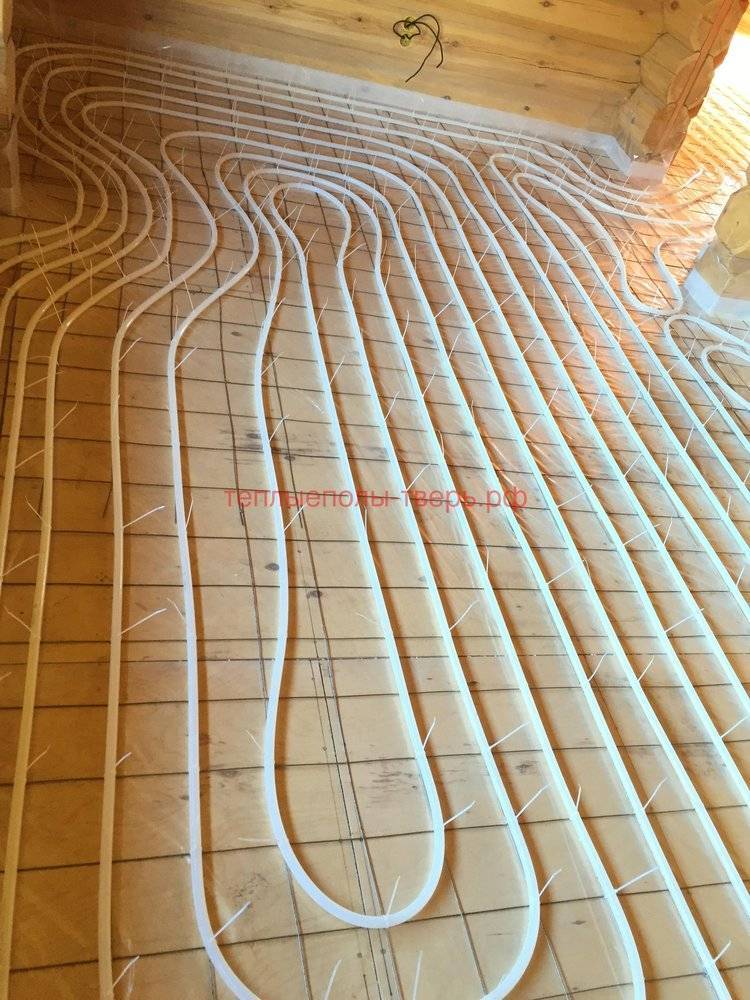

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

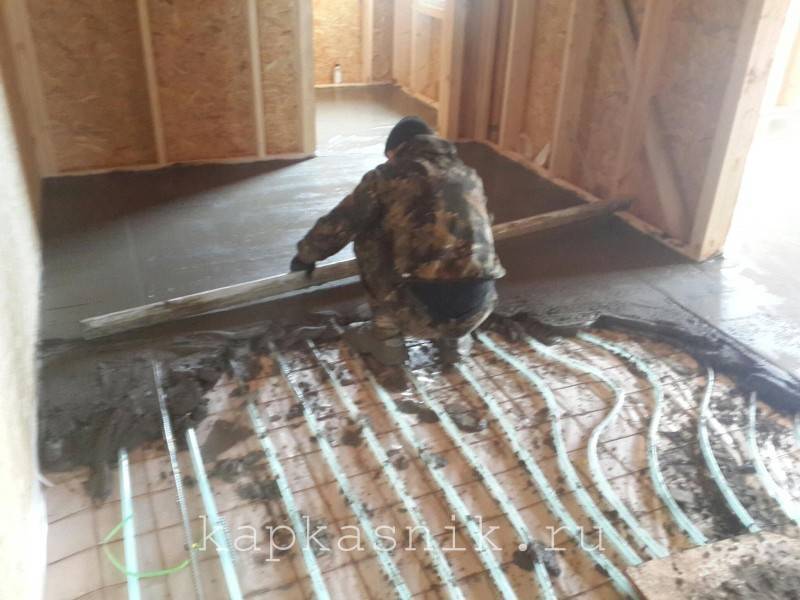

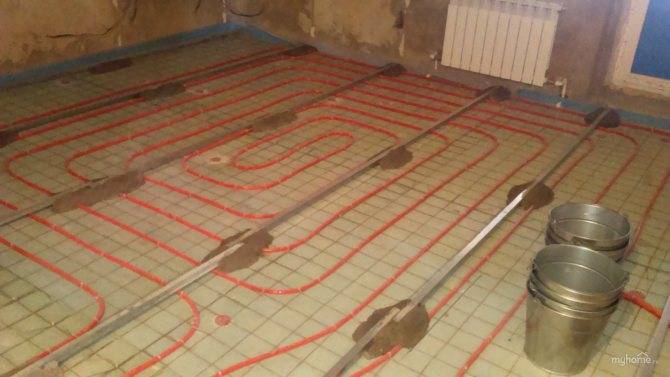

Стяжка теплого пола

Заливка стяжки делается только после монтажа всех контуров и гидравлических испытаний. Рекомендуется использовать бетон не ниже М-300 (B-22,5) со щебнем фракцией 5-20 мм. Минимальная толщина 3 см над трубой делается не только ради получения нужной прочности, но и для равномерного распределения тепла по поверхности. Вес 1 кв. м. стяжки при толщине 5 см составляет до 125 кг.

Деформационные швы

Примеры разделения большого помещения на зоны

Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.

Усадочные швы делают в следующих случаях:

  • помещение имеет площадь более 30 кв. м.;
  • стены имеют длину более 8 м;
  • длина и ширина комнаты различаются более чем в 2 раза;
  • над деформационными швами конструкций;
  • помещение имеет слишком изгибистую форму.

Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы. Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.

Правильное прохождение контуров через технологические швы

Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.

Трещины на стяжке

Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:

  • низкая плотность утеплителя;
  • плохое уплотнение раствора;
  • отсутствие пластификаторов;
  • слишком большая толщина стяжки;
  • отсутствие усадочных швов;
  • слишком быстрое высыхание бетона;
  • неправильные пропорции раствора.

Избежать их очень просто:

  • утеплитель нужно использовать плотностью выше 35-40 кг/м3;
  • раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
  • в больших комнатах нужно делать усадочные швы (см. ниже);
  • также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).

Раствор для стяжки

Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.

Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.

  • Массовый состав Ц : П : Щ (кг) = 1 : 1,9 : 3,7.
  • Объемный состав на 10 литров цемента П : Щ (л) = 17:32.
  • Из 10 литров цемента получится 41 литр раствора.
  • Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)

Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:

  • 2 ведра щебня фракцией 5-20 мм;
  • вода 7-8 литров;
  • суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
  • 1 ведро цемента;
  • 3-4 ведра гранитного отсева фракцией 0-5 мм;
  • объем ведра – 12 литров.

Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

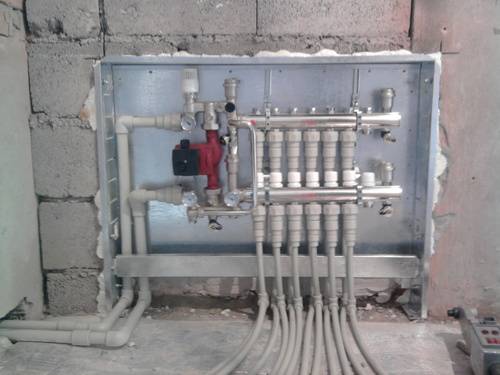

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Теплый пол и способы его монтажа

Теоретически, существует 2 способа для завершения процессов по сбору слоев теплого «пирога».

  1. бетонная заливка;
  2. настил.

Первый предполагает, что будет применена заливка цементно-бетонной смесью уже уложенных слоев конструкции. Во втором никаких тяжело выполнимых процессов проводиться не должно. Предполагается, что поверх труб на лаги будет сделан настил из дерева. Однако, несмотря на относительную простоту исполнения такой монтаж чреват тем, что система не сможет эффективно обогревать помещение.

А вот у бетонной поверхности температура всегда одна. При этом стяжка, долго прогреваясь, отдает тепло равномерно. А вот дерево – плохой проводник тепловой энергии и абсолютно не может быть нагревательной поверхностью. Поэтому рассмотрим, как должна проходить заливка стяжкой всех слоев пирога.

Коллекторный блок и его обустройство

После укладки труб нужно реализовать задачу по сбору всей конструкции. Это  можно сделать, соединив в одно целое все части системы в коллекторе. Схема подсоединения труб выглядит так:

  1. штуцеры или тройники врезаются в напорную и обратную трубу отопления;
  2. шаровые вентили монтируются на отводы. Именно от них и будет тянуться труба теплого пола к коллекторному узлу;
  3. в напорной ветке происходит сборка вентиля, тройника и термостата;
  4. в обратной ветке должны быть собраны вентиль, тройник, штуцер для сброса воздуха;
  5. байпас (вертикальная часть трубы) должен быть врезан между тройниками, к нему подсоединяют циркуляционный насос;
  6. в верхнюю часть коллектора надо вмонтировать расходомеры, а в нижнюю термостаты.

Правильно соединить все элементы в одно целое несложно, но потребуется точность и аккуратность. Поэтому перед тем как начать сборку коллектора, стоит внимательно изучить технологию

Когда коллекторный шкаф собран, а система не только подключена к котлу, но и опробована, остается выполнить самую тяжелую часть монтажа, имеется в виду, заливка «пирога» бетоном.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы

Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем

А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки

Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Оцените статью
