Внутренняя канализация: варианты устройства в квартире и частном доме

С чего начинается сооружение канализационной системы

В первую очередь нужно выбрать один их 3-х типов канализации:

  • Выгребная яма.
  • Накопительные емкости.
  • Септики.

Выгребная яма

Этот тип является устаревшей формой сбора канализационных стоков. На сегодняшний день он считается не только малоэффективным, но и опасным для человека и окружающей среды. Не зря же в специализированных СНиПах записано, что выгребные ямы могут быть использованы только в тех домах, которые выделяют не более 1 кубометра канализационных стоков и нечистот. Поэтому такой тип канализации сегодня встречается крайне редко.

Накопительные емкости

Накопительные емкости — частый способ обустройства канализации на загородных участках. Они могут быть любой формы, любого типа установки (вертикальные или горизонтальные) и изготавливаются из различных материалов.

Самыми популярными у загородных застройщиков стали железобетонные кольца. Установка канализации на даче с их помощью — дело достаточно простое. Единственное неудобство — это необходимость использования спецтехники. Кольца имеют достаточно большой вес, поэтому вручную с ними не справиться.

Есть и другие варианты накопительных емкостей. Например, металлические, пластмассовые, а также колодцы, выложенные из кирпича или блоков. Так что каждый застройщик может выбрать для себя подходящий вариант.

Единственное условие, которое требует неукоснительного выполнения — это полная герметичность емкости. Ни одной щели, ни одной трещинки — абсолютная герметизация. Таким способом почва защищается от заражения отходами жизнедеятельности человека.

Но у этого варианта есть недостаток — такую емкость придется очищать по мере заполнения. Способов очистки несколько:

  • Ассенизаторская машина. Это быстрый и эффективный вариант, но очень дорогой.
  • Откачивающий насос. Тоже неплохой способ, но стоки придется сливать в отдельную емкость и вывозить за пределы загородного поселка к месту их общественной утилизации.
  • Ручной. Весь инструмент — это веревка и ведро. Способ неприятный, тяжелый и грязный. О нем даже говорить не хочется.

Септики

Устройство септика на даче

А вот септик — это, пожалуй, оптимальный вариант на сегодняшний день. Он представляет собой не просто накопительную емкость, а систему последовательной очистки стоков.

Его устройство не такое сложное, как может показаться на первый взгляд. Здесь важен принцип работы, который разбивается на два основных этапа — предварительную очистку и фильтрацию.

Первый этап проходит в герметичной емкости, где стоки разделяются на тяжелые и легкие. Тяжелые опускаются на дно, а легкие с водой поступают в емкость фильтрации или на поля фильтрации.

Сегодня применяют разные по форме, размерам и материалам септики, но принцип их действия один. Чаще всего их выполняют из железобетонных колец или используют готовые модели из пластмассы. Иногда выбирают варианты, сооруженные из кирпича или блоков.

Железобетонные септики состоят из 2-х или более колодцев, куда стоки поступают последовательно. Первый колодец играет роль накопительной емкости, а второй — фильтрующей. Через его дно очищенная вода поступает в грунт, и, пройдя все его слои, попадает в грунтовые воды

Обратите внимание, что чем больше накопительных колодцев, тем чище вода на выходе

Готовые пластмассовые емкости в этом плане эффективнее. Их внутреннее пространство разделено на несколько отсеков, из которых стоки переливаются в последовательном порядке. И чем больше отсеков, тем чище вода.

Типы систем канализации для частного дома

  1. Дренажная канализационная система, предназначенная для сбора и удаления жидкости из влагонасыщенных пластов грунта.
  1. Ливневая канализационная система, выполняющая функцию сбора дождевой и талой воды, ее канализацию в специальные накопительные емкости и последующий сброс в ливневую канализацию или в устройства для использования на хозяйственные нужды в засушливый период.
  1. Фекальная канализация, отвечающая за сбор, очистку и утилизацию хозяйственно-фекальных стоков и продуктов жизнедеятельности человека. Предлагаем ознакомиться с статьей о том как выбрать фекальный насос для канализации в частном доме.

Любое из этих устройств выполняет специфическую функцию и имеет собственные конструктивные отличия в соответствии с назначением.

Основные правила планирования

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы. Советы по обустройству стояка и унитаза:

Советы по обустройству стояка и унитаза:

  1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
  2. Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
  3. В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
  4. Недопустимо выводить край фановой трубы в дымоход.
  5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

  1. Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
  2. Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
  3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
  4. Раструб канализационных труб должен быть расположен навстречу водяному потоку.
  5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
  6. Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
  7. Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
  8. При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
  9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.
Популярные статьи  Топ-10 товаров для ремонта из Fix Price, которые можно купить за копейки

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от таковой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что расположение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

  • система работает по самотечному принципу без использования компрессорных установок;
  • вся канализационная квартирная схема замыкается на общедомовых стояках;
  • основой работоспособности системы является соблюдение норм уклона труб канализации;
  • для выравнивания внутриканализационного давления используются вентиляционные фановые трубы.

Соблюдение всеми жильцами многоквартирного дома этих принципов при монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

Особенности планировки в квартире

Изменить схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности внешнему виду комнат.

Внутренняя канализация: варианты устройства в квартире и частном доме
В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Расположение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти основные правила монтажа таких систем.

Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разделены коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.

Внутренняя канализация: варианты устройства в квартире и частном доме
Межэтажное пространство около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например крупными кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

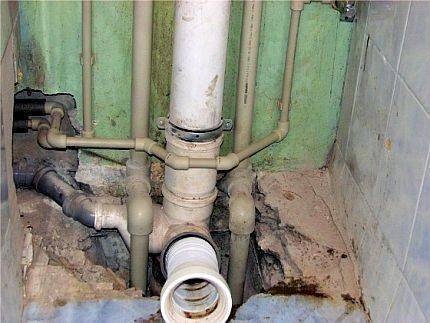

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться исключительно для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, затем присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или непосредственно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая выравнивает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой приобретенного сантехнического оборудования.

Для этого необходимо:

  1. Определить типы сантехнических приборов и места их установки.
  2. Начертить схемы трубопроводов с учетом углов их наклона.
  3. Проверить достаточность размера и высоты отверстий в стенах для установки планируемой разводки.
  4. Определить количество изделий и материалов для проведения монтажа, приобрести их.
  5. Выполнить пробный монтаж труб и проверить возможность их установки.
  6. Демонтировать старую канализацию при необходимости.
  7. Окончательно установить канализационную разводку.
  8. Выполнить монтаж сантехнического оборудования и подключить его к канализации.
  9. Проверить полученную систему на наличие протеканий.

Если всё сделано правильно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Зачем нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

Трубы для КС

Важно отметить, что основной перечень документов, включая ГОСТ и СНиПы морально и технически устарел. Новые редакции строительных норм всё чаще основаны на использовании современных, энергоэффективных, стойких к коррозии материалов, например, ПП, ПВХ или НПВХ

Они удовлетворяют актуальные требования к инженерному обеспечению зданий, а также обеспечивают ряд иных преимуществ, по сравнению с чугуном.

Рассмотрим их на примере REDI PHONOLINE:

  • Расстояние между креплениями для чугунной трубы должно быть не более 2 м, трубы REDI PHONOLINE имеют существенно меньший вес, простую и удобную систему крепежа без жесткого регламента по расстоянию;
  • Пропускная способность труб с НПВХ выше, кроме того PHONOLINE производится по стандартам DIN EN 12056 и DIN 1986-100, в котором имеется требование об обязательном закруглении тройников и отводов 90°, что дополнительно увеличивает пропускную способность.
  • Система изготовлена из термопластичного материала с минеральными добавками. Акустические показатели сертифицированы немецким Институтом Фраунгофера по стандарту EN14366 (12 дБ) и Институтом CSTB (Гренобль, Франция) по стандарту EN 14366. Нет дополнительных трудовых и финансовых затрат на шумоизоляцию, как это требуется при работе с чугуном.
  • За счет присадок в материале и увеличенной до 5,9 мм толщины стенки обеспечивается поглощение шума свыше 12 дБ, даже без применения специальных крепежных элементов.
  • Герметичность обеспечивается за счет качественного манжетного уплотнителя, а не с помощью серы, алюминия или различных растворов для чугунных раструбов.

Следует отметить, что в зависимости от назначения зданий и предъявляемым требованиям к отведению сточных вод, канализационные стояки могут быть:

  • Санитарно-бытовыми – наиболее часто используемые, применяются для отвода стоков от унитазов, умывальников, ванн и бытовых приборов;
  • Производственными – для отвода стоков, которые возникают в процессе производственной деятельности;
  • Объединенными – когда стоки смешаны;
  • Водостоками – для стоков талых вод и ливневой канализации.
Популярные статьи  Калькулятор расчета емкости рабочего и пускового конденсаторов

Трубы REDI PHONOLINE подойдут только для транспортировки совместимых неагрессивных жидкостей температурой до 95°, при давлении до 10 бар (для напорной), и до 3 бар (для самотечной). То есть для хозяйственно-бытовой, так и для ливневой канализации кровель небольших площадей. Если требуется организация производственных стоков, в некоторых случаях проектировщиком должны закладываться трубы из стали или чугуна (для химически активных веществ, горячих жидкостей).

Поскольку практически на всех объектах применяется самотечный способ транспортировки, очень важно правильно рассчитать диаметры сечения трубопроводов, которые будут удовлетворять фактический расход. Допустимые диаметры и расходы указаны в таблицах СП 30.13330.2012:

Допустимые диаметры и расходы указаны в таблицах СП 30.13330.2012:

  • Вентилируемые стояки чугун – ДУ 50, 100, 150 мм;
  • Вентилируемые ПП стояки – ДУ 40, 50, 110 мм;
  • Вентилируемые ПВХ стояки – ДУ 50, 110 мм;
  • Вентилируемые ПЭ и ПНД стояки – ДУ 50, 90, 110 мм.

Система PHONOLINE поставляется в диаметрах от 40 до 630 мм, имеет широкий ассортимент фасонных элементов и собственные крепежные изделия.

Формулы расчетов, скорости движения жидкости, пропускные способности указаны также в СП 30.13330.2012.

Внутренняя канализация: варианты устройства в квартире и частном доме

Устройство канализации в типовых квартирах

В большинстве домов, построенных до 1990 года, в планировке кухня располагалась рядом с санузлом или ванной, поэтому разводка канализации в квартире проводилась по единой системе канализации.

Разводка начиналась с кухни и проходила через ванную комнату/туалет, где вливалась в общий стояк. Верхняя часть стояка выходит на крышу, что обеспечивает хорошую вентиляцию всей системы.

Устройство канализации в квартире выполняет простую функцию доставки воды из канализационного стока в общий канализационный стояк всего дома.

Специфика канализационных систем обусловлена самотечным движением сточных вод, без помощи создания дополнительного давления. Эта особенность является определяющей во всей инженерии систем внутренней канализации.

Для бесперебойного течения воды по внутреннему трубопроводу его прокладывают под уклоном, угол уклона канализационной трубы рассчитывается специалистами-сантехниками. Трубы имеют равномерный уклон по длине, в противном случае в местах изгибов будут постепенно накапливаться отходы, а это приведет к засору и будет значительно затруднять прочистку.

Со временем из-за грязи стенки канализационных труб постепенно внутри зарастают, что уменьшает их внутренний диаметр, и опять – засор, ремонт канализации в квартире.

Схема канализации многоквартирного дома предполагает в каждой квартире обслуживание не одного, а нескольких сантехнических приборов.

Возникает необходимость во введении разветвленной сети, каждое ответвление которой отвечает определенным параметрам уклона. Здесь важна точность и инженерный грамотный расчет.

Только специалисты смогут ответить на вопрос, как провести канализацию в квартире, чтобы она служила бесперебойно весь эксплуатационный для дома срок.

В местах присоединения мойки или унитаза к трубе, проходящей через кухню, туалет или ванную предусматривают специальные отверстия, через них и производится периодическая чистка канализационных труб внутри квартиры. В длинных прогонах системы труб это необходимо, на коротких участках этого не делают.

Прокладка канализации в квартире предполагает наличие гидрозатвора или водяной пробки.

Принцип их действия максимально простой: труба имеет изгиб, благодаря которому после слива остается какое-то количество стоков, которые полностью перекрывают диаметр трубы. Создается естественное препятствие для проникновения канализационных газов, и они не попадают в квартиру. При последующем сливе вода снова остается в изгибе.

Сифон устанавливается под раковиной или мойкой в кухне и соединяется с канализационной трубой и сантехническим оборудованием. Это и есть гидрозатвор.

Такое нехитрое изобретение предохраняет жителей многоквартирных домов от посторонних канализационных запахов. Обычно засорению подвергается участок системы от мойки до ванны.

Там откладываются главным образом жировые вещества, попадающие после мытья посуды. Гораздо более серьезной проблемой становится засор участка унитаз — центральный стояк, который возникает, когда люди начинают пользоваться унитазом как мусоропроводом.

От возникающей пробки все жидкие отходы поднимаются в квартиру, а их излишки заливают соседей.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

  • бетонные кольца, смонтированные на дренажную площадку;
  • выгребная яма из кирпичей;
  • цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

  1. вывод труб из дома в резервуар,
  2. монтаж септика,
  3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

  • анаэробных, растущих без кислорода;
  • аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Популярные статьи  Чем обшить деревянный дом снаружи: лучшие виды материалов и технологии их монтажа

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Внутренняя канализация: варианты устройства в квартире и частном доме

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

  • снабжение септика кислородом;
  • защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

  • долговечный канализационный насос;
  • воздухонагреватель;
  • удлинитель для труб;
  • рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

  • усвоение удобрений и получение питательных веществ для микроорганизмов;
  • бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Основные требования

Как правило, она имеет внутреннюю (или домашнюю) и наружную системы. К внутренней относятся стояк, фановая труба и разводка труб к кухне, туалету, ванной или душевой и т.п. Наружная система включает в себя септик (накопительный или с полем фильтрации) или станцию глубокой очистки, трубопровод от дома к септику. При наличии централизованной системы домашняя подключается к ней. Но чаще такой системы нет, поэтому делают автономную с использованием канализационного водяного насоса.

Если вы не имеете опыта обустройства канализации, работу лучше поручить профессионалам

В частном доме канализация бывает 3 видов:

  • Выгребная яма;
  • Фильтрующий колодец;
  • Септик.

Самым бюджетным вариантом является выгребная яма, которую можно организовать своими руками. Из расчета на одного человека яму делают объемом 0,6-0,7 м3. Стены ямы необходимо герметизировать, покрыв слоем битума, залив дно бетоном и обложив кирпичом для защиты грунтовых вод от фекалий. Закрыть яму можно деревянной крышкой и засыпать землей на 30-40 см. Глубина прокладки трубопровода должна быть не менее 1 м для защиты от замерзания всей системы или ее частей.

Фильтрующий колодец можно установить в доме с небольшим расходом воды, который при таком виде канализации не должен превышать 1 м3 в сутки. Габариты такого колодца – 8-10 м3, глубина — примерно 2,5 м, диаметр около 2 м в случае круглой формы, если квадратный, то сторона – 2 м. Колодец также нужно герметизировать. Стены допускаются кирпичные или бетонные. Отштукатуренные стены покрывают битумом. На дно укладывают гравий, щебень или что-то подобное для создания фильтра. Местоположение колодца должно быть вдали от водозабора, а дно — выше грунтовых вод примерно на 1 м. Самая распространенная канализация – септик. Он осветляет канализационные воды, после чего возможен отвод в грунт. Септик удобен тем, что у него большой срок эксплуатации, кроме того, устройство не требует частой очистки.

Принципиальная разница септика от других видов канализационных систем заключается в его достоинствах:

  • Безопасен для окружающей среды;
  • Очистка сточных вод вплоть до 97%;
  • Не требует услуг ассенизаторских машин;
  • Компактный;
  • Можно устанавливать в любом грунте;
  • Не боится низких температур;
  • Быстрая установка;
  • Длительная эксплуатация;
  • Стойкий к коррозии;
  • Бесшумный;
  • Не распространяет запахи.

Конструкция септика зависит от количества суточного потребления воды. Для одноэтажного дома с расходом до 1 м3 достаточно одной секции септика, для домов более одного этажа – 2 и более секции. Объем всех секций должен быть в 3 раза больше суточного расхода воды в доме. Дренажная система не должна повредиться вследствие размывания грунта водой.
