Полипропиленовые трубы для отопления: виды, критерии выбора, маркировка

Из какого типа полипропилена трубы служат дольше?

Материал пропилен, из которого изготовлены трубы, — это химически неактивный полимер, поступающий на производственные экструзионные линии в виде гранулята высокого качества. Он специально разработан для изготовления сантехнических аксессуаров разного предназначения — это циркуляция горячего теплоносителя, транспортировка холодной воды, отведение канализационных отходов, а также прокладка коммуникаций для различных химических составов, газовых смесей и т.п.

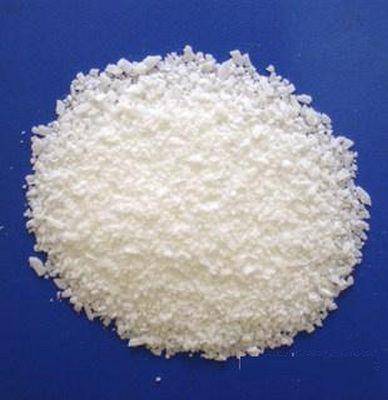

Исходный материал — гранулат

Пропилен имеет отличные физические и технические характеристики, легко поддается монтажу, поэтому и востребованность изделий из него постоянно растет. Кроме самих труб, к каждому из их видов выпускаются комплектующие детали, которые предназначены для монтажа практически всех встречающихся узлов и соединений – это отводы под различными углами, переходники на разный диаметр и на резьбовые соединения, тройники, заглушки, вентиля, компенсационные петли и многое другое. Пропилен выгодно отличается от полиэтилена, из которого также изготавливают некоторые виды труб, тем, что выдерживает более высокие температуры теплоносителя, обладая при этом большей жесткостью. Такие трубы производятся различного размера — в зависимости от их предназначения он варьируется от шестнадцати миллиметров до ста десяти. Все виды пропиленовых труб имеют одни и те же характеристики: теплопроводность их составляет 0,24 Вт/м С, вес (удельный) — 0,9 гр. на 1 см³ (они легче воды), упругость равна 900 Н/мм², вязкость материала — 22 кДж. Основной способ монтажа полипропиленовых труб – термическая сварка (пайка), хотя в отдельных узлах конструкции системы отопления не обойтись и без резьбовых сопряжений.

Монтаж систем из ПП труб и фитингов

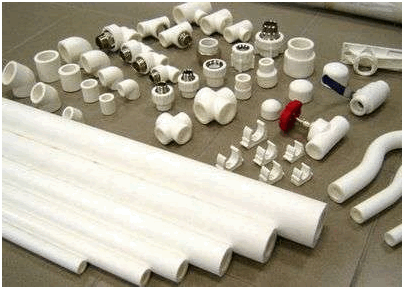

Полимерные детали легко соединяются между собой при помощи фитингов и переходников либо методом полифузной сварки, для осуществления которой требуется специальный сварочный аппарат с насадками. Применяя эти способы, можно собрать системы различной конфигурации.

Для сборки трубопроводов из полипропилена необходимы также соединительные элементы – фитинги, которые могут иметь самую разнообразную форму и размер

Устройство отопительной системы из полипропилена не требует больших временных затрат и особых умений – достаточно обладать некоторыми навыками по обработке пластмассовых изделий и правильному выбору и монтажу фитингов.

А также соблюдать несколько несложных правил:

  • Все работы должны проводиться при плюсовой температуре (>5°).
  • Следует оградить полипропиленовые элементы от контакта с открытым огнем.
  • На ПП деталях запрещается нарезка резьбы.
  • Перед началом работ необходимо тщательно осмотреть продукцию, чтобы не допустить загрязнения и повреждения.

Поскольку полипропилен обладает линейным расширением, при монтаже деталей необходимо предусмотреть использование компенсаторов, которые выполняются из того же материала, что и трубы. Подобные элементы устанавливаются в скрытых от глаз местах, которые лучше подобрать заранее.

Особое внимание следует уделить соединению труб с тройником. Поскольку в пластиковых конструкциях отсутствуют металлы, можно не опасаться выпадения жестких солей, благодаря чему крепеж становится почти монолитным. Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение

Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение.

Следует учесть, что коэффициент расширение меньше у труб, армированных алюминием, нежели у их аналогов со стекловолокном, однако последние никогда не рвутся.

Для системы отопления

Для отопления подходят малослойные трубы, простые в установке, с высокой термоустойчивостью. К ним относят:

  1. РР-В. Используют для теплых полов.
  2. PPR. Широко применяют для батарейного отопления;
  3. PP-S. Подходит для всех видов отопительных систем.

Трубы из полипропилена – очень важная составляющая в строительстве. Благодаря им в дом поступает холодная, горячая вода, монтируется отопление. Помимо этого, по ним можно подавать газы, химические вещества на дальние расстояния. Но, чтобы собранная система прослужила долго, нужно выбирать известного и уже получившего признание производителя, а также учитывать технические характеристики полипропиленовых труб.

Автор Поделитесь Оцените

Yelyzaveta Safonova

Интересное по теме:

Полипропиленовые краны

При использовании пластиковых труб, эстетичнее будет использование кранов, облитых полипропиленом. Обычно так рассуждают неопытные сантехники. На самом деле, лучше использовать обычные латунные краны с переходом на полипропилен через муфту.

Дело в том, что залитые пластиком краны обладают более низкой надежностью. Кран состоит из двух принципиально разных материалов (металл и пластик), с разными плотностями и тепловыми расширениями. Из-за разных свойств зачастую возникают проблемы в виде протечек или поломок. Мировые производители признают недостатки полипропиленовых кранов и ведут работу над ошибками, но пока рано утверждать, с полной уверенностью, о надежных кранах подобного типа.

Гораздо более надежным решением будет латунный кран с двумя муфтами, с резьбой. В муфте так же имеются два материала, металл и пластик, но эти детали неподвижные, в отличие от крана.

Помимо надежности, в использовании обычных кранов есть и эстетическая сторона: кран можно крутить по оси и придавать ему более ровное положение. Запаянный пластиковый кран уже не повернуть на трубе, нужно очень четко сделать пайку с первого раза, исправить пайку можно будет только впаиванием нового крана.

Ко всему прочему, обычные краны обладают, как правило, более меньшими размерами, да и ассортимент изделий гораздо более широкий.

Так же как и латунные, полипропиленовые краны бывают двух типов: вентильные и шаровые

Обратите внимание, шаровые краны можно использовать только в двух положениях: открытое и закрытое, регулирование недопустимо. Так утверждают все производители. Однако на этот счет, в процессе работы сантехником, сформировалось другое мнение…

Однако на этот счет, в процессе работы сантехником, сформировалось другое мнение…

Вышесказанное справедливо для дорогих, качественных изделий, ну а в наших реалиях, как правило, приходится иметь дело с бюджетными кранами. Так вот, если сравнивать два бюджетных изделия, вентиль и шаровый кран — по надежности выигрывает шаровый, даже при постоянной регулировке. Хотя вентиль конкретно предназначен для регулирования, он выходит из строя очень быстро. Такое мнение сформировалось за многие годы работы. Эти размышления справедливы как для латунной запорной и регулирующей арматуре, так и для изделий, залитых полипропиленом.

Ну и напоследок хочется сказать: экономить на кранах не стоит, равно как и на всей сантехнике. Трубы и все комплектующие стоит закупать в надежных магазинах, делать это следует не торопясь и вдумываясь!

Виды полипропиленовых труб

Полипропиленовые трубы делятся на два основных вида: армированные или неармированные. Так же, они подразделяются по компоновке и материалу изготовления. Если изделие имеет синюю полосу — то оно рекомендовано для холодного водоснабжения, красную — для горячего.

Изделия из полипропилена любого вида маркируются буквами PN. Число стоящее рядом с аббревиатурой PN влияет на стоимость, и соответственно чем оно больше, тем цена выше.

 Неармированные

Назначение неармированных видов — магистрали для холодной воды. Для горячего водоснабжения они не подходят, так как при нагревании трубопровод может удлиняться — каждые 10 метров на 150 мм, что спровоцирует его разрыв. Хотя, в низкотемпературных конструкциях установка неармированных моделей возможна, но только если давление не высокое.

Такие виды имеют повышенную гибкость, пластичность и невысокую стоимость. Обычные профили просты в укладке, так как участки соединения с фитингом не имеют препятствий.

На полипропиленовых изделиях ставится следующая маркировка, которая говорит о допустимом температурном максимуме:

  1. PN 10 — допустимая температура + 45 (для полового обогрева) и + 20 (для водоснабжения), давление 1 МПа. Толщина стен — 10 мм, диаметр — от 20 до 110 мм.
  2. PN 16 — разрешённое давление 1,6 МПа, температурное значение + 60. Толщина стен от 3,4 мм.
  3. PN 20 — допустимо давление 2 МПа, при температуре + 80 градусов. Толщина стен 16 — 18,4 мм.

Эксплуатационный срок службы неармированных магистралей при использовании их в холодном водоснабжении достигает 50 лет, 30 — если по ним движется нагретый теплоноситель.

Армированные

Армирование — наличие дополнительного алюминиевого или стекловолоконного слоя. Этот материал делает изделие прочней, увеличивает срок эксплуатации, даже при наличии горячего теплоносителя, профиль прослужит до 50 лет.

Кроме того, армирование позволяет использовать данный трубопровод с водой нагретой до + 120 градусов, без риска, что произойдёт линейное расширение, с дальнейшим разрывом магистрали.

Предназначение моделей с армированием — горячее водоснабжение, имеющее высокое давление. Данный вид:

  • более устойчив к воздействию химикатов;
  • коэффициент расширения у него в 5 раз ниже обычного профиля;
  • способность выдерживать высокую температуру и максимальные нагрузки.

 По материалу армирования профили бывают:

  1. С алюминиевым слоем — у этих моделей уровень рабочего давления высокий, поэтому они подходят для централизованного отопления и горячей воды. Алюминиевый слой уменьшает степень температурных деформаций и кислородную диффузию.

Монтаж профиля армированного алюминием сложный, так как не допустим контакт алюминиевой прослойки с водой. Поэтому, места стыковки необходимо очистить от армирующего покрытия на несколько сантиметров.

  1. Армированные стекловолокном — имеют низкий уровень расширения. Стекловолоконная фибра снижает деформацию при нагреве. В сравнении с алюминиевыми моделями, у таких изделий более низкий показатель давления при нагреве, поэтому они менее востребованы.

Процесс монтажа этого вида проще, ведь не требуется зачистка. Фибровые волокна соединяются друг с другом расплавленным полиэтиленом, при этом отсутствует расслоение материала.

  1. Трубы, армированные базальтовым волокном. Данный вид имеет массу плюсов, по сравнению не только с любыми армированными моделями, но и с профилями из пластика и металла. Он проще в монтаже, в сравнении с алюминиевым покрытием, так как не нужно производить зачистку. Базальтовые изделия легко соединяются с любыми видами полипропиленовых фитингов.

Но не все армированные изделия способны противостоять более высокому градусу нагрева. К примеру, алюминиевые не выдерживают температуру, какую может выдержать полипропиленовая труба армированная стекловолокном — + 120 (хотя тоже не продолжительное время).

Особенности монтажа трубопроводов из полипропилена

Для того, что бы сделать правильный монтаж отопительной магистрали, необходимо иметь под рукой уже готовую рабочую схему. В ней обязательно должны быть учтены фрагменты трубопровода, где полипропиленовые трубы соединятся с металлопластиковыми изделиями или вступают в контакт с металлическими фрагментами. При одинаковом наружном диаметре, сечение полипропиленовой трубы будет меньше, чем у металлического изделия или у металлопластика. Толщина стенок у всех трех материалов различна, отсюда и технические нюансы, возникающие при стыковке.

Важно получить, что бы в итоге у всех используемых фрагментах трубопровода был одинаковый внутренний диаметр

Этапы сборки полипропиленового трубопровода системы отопления

Определившись с выбором трубы для собственной системы отопления, а это вероятно изделия марки PPR с армирующим слоем, приступаем к монтажу. Сборку отопительного контура можно условно разделить на несколько этапов. Состыковка нарезанных кусков и фрагментов труб осуществляется при помощи диффузной пайки.

Для работы потребуются:

  • ножницы или труборез;
  • шейвер – устройство для зачистки ;
  • паяльник.

Чтобы не допустить брака во время пайки, потренируйтесь на соединении отдельных фрагментов. В противном случае можно собрать трубопровод, в котором места соединений не будут отвечать требованиям эксплуатации. Фитинги и муфты должны одеваться на трубу с некоторым усилием.

Этапы сборки выглядят следующим образом:

  • нарезка заготовок по установленным размерам;
  • снятие фасок и калибровка армированных изделий;
  • нагревание и стыковка фрагментов (пайка).

На каждом этапе есть свои сложности и особенности. Ножницы должны выполнять гладкий и ровный срез с зазором в 1 мм во внутреннюю сторону.

Следом за нарезкой идет калибровка, процесс снятия фасок с нарезанных фрагментов и кусков. В результате несложной манипуляции  место соединения делается ровным, а с помощью шейвера удаляется слой алюминия на всю глубину будущего соединения. Сам процесс пайки является определяющим качество монтажа. При перегреве можно деформировать стык и значительно сузить проходное отверстие. Оптимальная температура нагрева паяльника, по мнению специалистов, составляет 260С.

Для того, что бы работать в квартире, можно использовать паяльник мощностью 800 Вт. Время нагрева полипропиленовой трубы зависит от ее диаметра:

Пластик быстро остывает, поэтому надо соединять и центрировать фрагменты сразу, после нагрева. Полное затвердевание происходит в течение последующих 5 минут. Правильно состыкованный трубопровод обязательно подвергается опрессовке, в результате которой выявляются допущенные просчеты и недостатки конструкции.

Диаметры полипропиленовых труб: соответствие от внешнего к внутреннему

Полипропиленовые изделия отличаются от других видов относительно низкой стоимостью и простотой монтажа. К тому же, трубопроводы из этого материала не подвержены коррозии и отложениям, не проводят электричество, имеют эстетически привлекательный вид и дают протечку очень редко. Если подобная неприятность случается, то она связана с допущенными во время монтажа ошибками.

Кроме внутридомовых водопроводов и систем отопления изделия из полипропилена используются в системах вентиляции, канализации, наружных трубопроводах водоснабжения, промышленности и сельском хозяйстве.

Классификация полипропиленовых труб:

  • PPH – это первый тип, производится из гомополипропилена, обладает повышенной прочностью, используется в системах для холодной воды, вентиляции, в промышленности
  • PPB – это второй тип, производится из блоксополимера, используется в системах вентиляции и холодной воды, а так же в теплых полах
  • PPR – третий тип (самый распространенный), производится из рандомсополимера, используется для холодной и горячей воды, в радиаторном и напольном отоплении
  • PPs – особый вид, допускающий температуру внутренней среды до 95-и градусов.

Полипропиленовые изделия делятся так же на армированные и не армированные. В качестве арматуры может быть использована алюминиевая фольга или стекловолокно. Фольга может быть расположена вблизи наружной поверхности или в середине стенки.

Диаметры полипропиленовых труб: зависимость толщины стенки

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке. При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия с размером от 16 до 32 мм, для внутренней канализации – 40, 50 мм или трубы полипропиленовые диаметром 110 мм. Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр полипропиленовых труб 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Достоинства полипропиленовых труб для отопления

У полипропиленовых труб с маркировкой для отопления есть много положительных характеристик, вне зависимости от вида армирования:

  • структура труб состоит из нескольких слоев, что делает ее устойчивой к износу, а также позволяет применять как для горячей, так и для холодной воды;
  • низкий вес изделий, и за счет этого более легкая доставка к месту монтажа конструкции трубопровода;
  • доступная процедура монтажа;
  • конструкции очень простые при обслуживании;
  • создают достаточно герметичную систему;

  • не требуют покраски;
  • не боятся замерзания;
  • не создают благоприятной среды для размножения вредных бактерий, грибков, на них не налипают иловые отложения;
  • экологически безопасные. Такие материалы не выделяют посторонних запахов и веществ, следовательно, транспортируемая вода не меняет своих характеристик;
  • практически отсутствует гидравлическое сопротивление, вода не создает шума и вибрации при движении;
  • такие конструкции не пропускают электричество, их эксплуатация полностью безопасна;
  • обладает повышенной устойчивостью к различным воздействиям, как химического, так и механического плана;
  • огнестойкие;
  • хорошо выдерживает потоки под большим давлением;
  • замечательно выдерживает большие температуры, не теряет своих качеств и не деформируется;
  • низкая цена;
  • долговечность, срок службы доходит до пятидесяти лет.

Трубы для монтажа отопления из полипропилена обладают несравненными качествами, поэтому при правильном монтаже такие элементы будут служить верой и правдой не один десяток лет.

Фитинги для труб из полипропилена

Соединение полипропиленовых труб между собой осуществляется посредством сварки на специальных сварочных аппаратах. Но устройство трубопровода невозможно без использования фитингов разных видов. Использование таких соединительных элементов позволяет создавать инженерные системы и конструкции практически любой сложности.

Производители полипропиленовых труб выпускают следующие виды фитингов:

  • Муфты и переходники— предназначены для состыковки труб одного или различных диаметров (соответственно), используются для соединения металлических и полипропиленовых трубопроводов.
  • Уголки 45, 90 °различных конфигураций — служат для изменения направления трубопровода без деформации труб, могут оснащаться металлической резьбой. Некоторые элементы позволяют стыковать участки трубопровода с разными диаметрами.
  • Тройники и крестовины(элементы разводки) — предназначены для создания ответвлений от основной линии трубопровода. Выпускаются модификации с металлической резьбой, разными диаметрами.
  • Обводы— применяются для организации коммуникаций при наличии препятствий на пути трубопровода.
  • Краны и вентили(запорные элементы) — обеспечивают управление потоком рабочей среды, могут быть резьбовые и безрезьбовые.
  • Заглушки— используются для временного закрытия участка трубопровода, бывают с резьбой и без нее.
  • «Американка»— представляет собой муфту с накидной гайкой, востребована в случаях, когда предусмотрено отсоединение отдельных элементов системы, а также для подключения участка трубопровода из металлических труб.

Преимущества и недостатки

У полипропилена, как у любого другого материала, имеются свои сильные и слабые стороны.

К «плюсам» относят следующие свойства:

  1. Малый вес: плотность полипропилена в среднем равна 0,93 г/куб. см, в то время как для стали этот же показатель составляет примерно 7,8 г/куб. см. По этой причине ПП-трубы даже при большей толщине стенки весят гораздо меньше металлических.
  2. Коррозионная и химическая устойчивость: полипропилен не нуждается в окрашивании и других защитных мероприятиях, препятствующих образованию ржавчины. Характерная для этого материала стойкость к коррозии особенно важна для открытых отопительных систем, в которых теплоноситель через расширительный бачок активно насыщается кислородом. Известковая накипь и другие минеральные отложения – бич отопительных систем – в ПП-трубах не образуются. Воздействие кислотной среды для этого материала также опасности не представляет.
  3. Низкое гидравлическое сопротивление: гладкая поверхность пластика, свободная от солевых наростов, обуславливает применение менее мощных насосов.
  4. Отсутствие электрической проводимости.

Важнейшей проблемой, характерной для металлических трубопроводов, является появление блуждающих токов. ПП-системы лишены этого недостатка.

  1. Простота и высокая скорость монтажа.
  2. Собранные из ПП-труб системы отопления работают бесшумно.

Полипропиленовые трубы в системе отопления

Перед тем как остановить свой выбор на трубах из полипропилена будет нелишним оценить и свойственные им недостатки:

Низкая температура плавления: даже самые толстостенные ПП-трубы температуру в 120 градусов, которая на сталь не оказывает никакого воздействия, могут выдерживать лишь кратковременно, при температуре же в 140 градусов полипропилен начинает размягчаться

По этой причине в северных регионах, где температура теплоносителя в системах централизованного отопления нередко подбирается к точке кипения, применять полипропиленовые трубы рекомендуют с большой осторожностью.
Существенная зависимость прочностных характеристик от температуры: по мере нагрева значение предельного давления для ПП-труб сильно снижается. Так, например, труба марки PN25 при температуре в 20 градусов способна выдерживать напор в 25 атм., но при температуре в 90 градусов пороговое давление падает примерно до 8 атм

Немаловажным, также, является и то, что при высокой рабочей температуре срок эксплуатации ПП-труб заметно сокращается.
Высокий коэффициент температурного расширения: 2-метровый отрезок ПП-трубы при нагреве от 20 – до 90 градусов прибавляет в длине целых 0,9 см, в то время как стальная труба при тех же условиях увеличится в размерах только на 0,15 см.
ПП-фитинги отличаются сравнительно большими размерами.
Высокая стоимость полипропиленовых труб для отопления: покупка одного метра погонного (м.п.) ПП-трубы марки PN25 с внутренним диаметром 20 мм обойдется в 105 руб. Цена на стальную трубу с тем же проходным сечением составит всего 70-88 руб.

Почему полипропилен? В чем особенности этого материала?

С появлением полимеров тепловая отрасль получила целый ряд неоспоримых преимуществ. Технологии, используемые сегодня на производстве, позволили изготавливать в больших количествах новые расходные материалы. За счет высокой технологичности удалось добиться низкой себестоимости готовой продукции. Получаемый в результате физико-химический термопластических реакций полимер обладает уникальными физическими свойствами, дешев и долговечен. стали одним из последних «ноу-хау», которое с успехом нашло свое применение в области отопительной техники.

*Сегодня применять подобный материал становится модным. Подкупает технические характеристики и технологичность полипропилена. С помощью полипропиленовой продукции, расходных компонентов и комплектующих, можно оборудовать практически любую водяную систему отопления, как по сложности конфигурации, так и по протяженности. С металлическими трубами такого себе позволить уже точно не удастся.

Основные преимущества заложены в самом материале. Полипропилен или как принято его называть  — термопласт, вещество, которое меняет свою пластичность в результате изменения температуры окружающей среды. При высоких температурах, до 140С – полипропилен становится мягким и пластичным, при температуре уже в 175С термопласт начинает плавиться, утрачивая свою структуру. Соответственно, при температурах до 120С материал способен сохранять свои основные физические характеристики и свойства.

Зная о таких физических свойствах полипропилена, невольно возникает вопрос. Можно ли использовать вещество для изготовления трубопроводов систем отопления? Для водяного отопления, где котловая вода максимум может достигать 95С, применение такого материала является идеальным вариантом.

Единственным моментом, на который следует обращать внимание – это коэффициент теплового расширения. При длительном контакте с горячей водой, циркулирующей по магистралям, полипропилен может менять свою привычную форму

Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб. Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции.

Отопление можно оборудовать только с использованием специальных полипропиленовых изделий, в основе которых лежит армирующий слой.

Полипропиленовые трубы для отопления обладают следующими преимуществами:

  • многослойная структура обеспечивает успешное взаимодействие с высокими температурами;
  • простой и легкий монтаж, безотходное производство;
  • небольшой вес;
  • нет необходимости красить готовый трубопровод;
  • экологическая и технологическая безопасность;
  • наличие невысокого гидравлического сопротивления;
  • отсутствие в трубопроводах засоров и соляных наслоений;
  • диэлектрические свойства материала;
  • длительные сроки эксплуатации.

Не стоит забывать, что в отличие от цанговых и муфтовых соединений на металлических конструкциях, полипропиленовые магистрали соединяются воедино посредством диффузной сварки. Соединения, таким образом, получаются прочными, устойчивыми и герметичными. Использовать полипропиленовые трубы можно в любом помещении для холодного и горячего водоснабжения, для оборудования теплых водяных полов и магистралей радиаторного обогрева.
