Как сделать вибростол своими руками – пошаговая инструкция

Что собой представляет устройство, требования к его работе

Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол. Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).

На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона, что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.

Существуют разные виды приспособлений, от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.

Как сделать вибростол своими руками – пошаговая инструкция

Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.

Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.

Узнайте на нашем сайте, как укладывать дорожки на даче из тротуарной плитки. Расскажем о последовательных этапах производимых работ.

О том, какая плитка лучше — вибролитая или вибропрессованная, и как определиться с выбором, читайте в нашем специальном обзоре.

А в этой статье вы найдете много полезной информации о подготовке площадки для укладки тротуарной плитки.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно

Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

  • оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
  • расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
  • нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Как сделать вибростол своими руками – пошаговая инструкция
Схема простого вибростола своими рукамиПростейшие варианты:

  • на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
  • с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

  • использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
  • самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

  • оптимальные размеры столешницы составляют 50х100 см;
  • расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самостоятельно сделать вибростолПри разработке чертежа важно учитывать следующие требования:

  • двигатель не должен касаться основания или элементов металлоконструкции;
  • поверхность рабочего стола располагается горизонтально;
  • ноги рамы должны иметь равную длину для обеспечения устойчивости;
  • ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подготовка деталей и заготовок устройства

Рамы являются основным элементом данного прибора, на который и приходится вся нагрузка при его использовании. Их создают из металлических труб, которые размещаются перпендикулярно к поверхности домашней мастерской и скрепляются между собой, например, металлическими обрезками, арматурой.

Как сделать вибростол своими руками – пошаговая инструкция

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Высота опорных рам должна быть не выше метра, в таком случае работать за вибростолом будет максимально удобно и комфортно, потому как высота будет оптимальной.

Как сделать вибростол своими руками – пошаговая инструкция

Чтобы разработать размеры, которые подойдут именно вам, следует создать собственный чертеж вибростола. Чтобы вибростол был устойчивым и никакой из его углов не был ниже остальных, вы можете приварить к рамам пластины, которые заодно отрегулируют наклон стола.

Как сделать вибростол своими руками – пошаговая инструкция

Сверху рамы данного устройства следует подготовить место для закрепления пружинок, которые будут компенсировать излишнюю вибрацию.

Как сделать вибростол своими руками – пошаговая инструкция

Как сделать вибростол своими руками – пошаговая инструкция

Чтобы не допускать таких ошибок, обязательно посмотреть видео о том, как своими руками сделать вибростол. После завершения всех подготовительных операций, рамы необходимо почистить от грязи и следов сварки, а затем покрыть краской или загрунтовать.

Как сделать вибростол своими руками – пошаговая инструкция

Обратите внимание!

  • Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

  • Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

  • Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Что такое вибростол для плитки

Это вибропресс, предназначенный для производства отделочного материала разных видов:

  • брусчатки;
  • плитки;
  • элементов конструкции ступеней;
  • стеновых блоков;
  • заборных секций из бетона;
  • пеноблоков;
  • подоконников и др.

Механизм действия такой конструкции основан на способности продуцировать вибрационные волны, благодаря чему опорная рама совершает до 3000 колебательных движений за 1 минуту. Это позволяет уплотнять цементный раствор в формах, установленных на виброплощадке. В результате качество бетонных изделий многократно увеличивается: исчезают пузырьки воздуха из слоя материала, структура становится более равномерной, устраняется слоистость. Благодаря этому срок службы плитки возрастает. Она приобретает устойчивость к воздействию высоких нагрузок.

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть. Как сделать вибростол своими руками – пошаговая инструкция

Процесс ее изготовления сводится к следующим действиям:

  1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
  2. Для рамы используется стальной уголок не меньше 50×50 мм.
  3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
  4. Для резки используется болгарка с диском по металлу.
  5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
  6. Для ножек применяется труба Ø50 или 80 мм.
  7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
  8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
  9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
  10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
  11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы. Как сделать вибростол своими руками – пошаговая инструкция

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин

Популярные статьи  Освещение в стиле лофт: обзор вариантов

Они вставляются в специальные монтажные стаканы.

Совет!
Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница. Как сделать вибростол своими руками – пошаговая инструкция

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух. Как сделать вибростол своими руками – пошаговая инструкция

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление. Что касается кнопки запуска, то она должна располагаться в удобном месте для рабочего.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Видео инструкция по сборке вибростола своими руками

https://youtube.com/watch?v=OfWwMwCc6G8

Еще один вариант изготовления самодельного вибростола — видео

Изготовление элементов конструкции

Перед тем, как самому сделать вибростол, следует составить подробный чертеж. Так удастся рассчитать количество материала и учесть нюансы конструкции на стадии разработки.

Можно использовать готовые чертежи вибростола. Во время работы строго соблюдают указанные размеры.

Станина

Чтобы сделать основание, вертикально устанавливают 4, 6 или 8 металлических труб. Между собой их сваривают поперечными полосами или уголками. Для работы подбирают ровную площадку. Верхние и нижние края труб должны быть в одной горизонтальной плоскости. Для этого используют водяной строительный уровень.

В нижней части на ножки крепят куски листового металла. В них проделывают отверстия для крепления к напольному покрытию. С другой стороны на ножках устанавливают стаканы из обрезков трубы или кронштейны для крепления эластичных подушек.

На одной из боковых сторон монтируют короб, предназначенный для крепления блока управления. Высоту расположения подбирают так, чтобы оператор при работе не наклонялся к кнопкам.

Вибростол крепят к напольному покрытию. Чтобы избежать смещения оборудования при трамбовке строительных смесей, ножки надежно фиксируют к полу анкерами. Под действием вибрации резьбовые соединения самопроизвольно откручиваются. Чтобы это исключить, под гайку анкера устанавливают гроверную шайбу.

Эластичные элементы

В верхней части станины устанавливают пружинящие детали. Способ крепления подбирают исходя из типа элемента. Металлические пружины монтируют в стаканы. автомобильные подушки прикручивают резьбовым соединением. На этом этапе придерживаются нескольких правил:

  1. Длина пружин должна быть одинаковой. Перекос верхней поверхности приведет к сползанию форм при работе. Использовать вибростол будет невозможно.
  2. При фиксации эластичных элементов устанавливают гроверные гайки.
  3. Высоты пружин должно быть достаточно для того, чтобы верхняя поверхность и станина не соприкасались друг с другом под воздействием на вибростол веса строительных смесей.

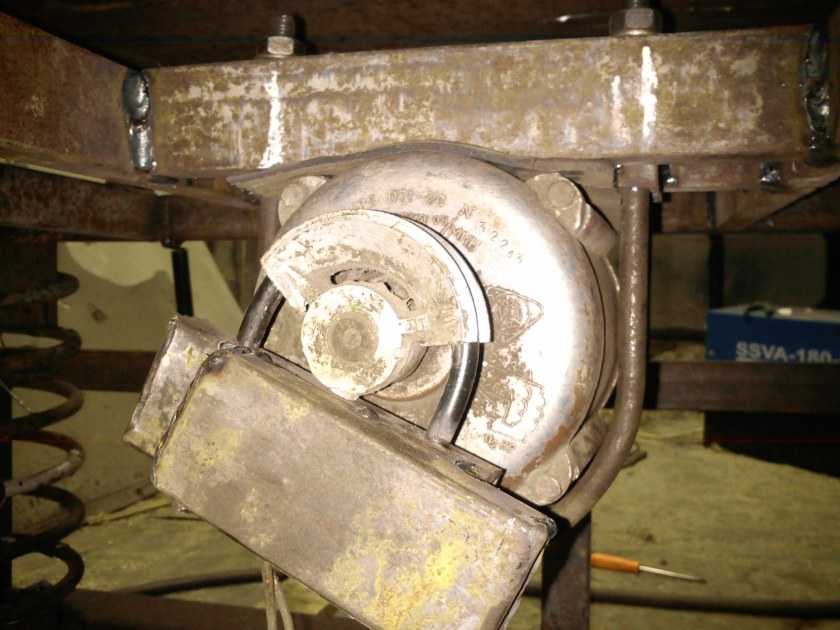

Эксцентрик

Колебательные движения на вибростол передаются от двигателя с эксцентриком на валу ротора. Он представляет собой деталь со смещенным центром тяжести. При вращении якоря электромотора под действием центробежной силы образуются вибрации. Силу колебаний, передающихся на вибростол, меняют путем смещения центра тяжести. Сделать детали можно самостоятельно:

  1. Вырезают 2 овала из листового металла толщиной 8-10 мм.
  2. Соединяют заготовки между собой. При этом используют струбцину или тиски.
  3. Сверлят отверстия для крепления к валу ротора. Отверстия располагают не по центру деталей, а со смещением.
  4. Циркулем проводят линию на одинаковом расстоянии от проделанного отверстия.
  5. Сверлят несколько отверстий по линии. Они нужны, чтобы сделать крепление овалов резьбовым соединением.

После этого устанавливают детали на якорь электродвигателя. При работе центр тяжести эксцентрика меняют путем смещения одного вала по отношению к другому.

Список материалов и инструментов

Как сделать вибростол своими руками – пошаговая инструкция
Для изготовления вибростола необязательно располагать хорошо оборудованной мастерской.Достаточно просторного гаража с верстаком и базового набора инструментов и материалов:

  • Электромотор.
  • Металлическая плита для рабочей поверхности.
  • Несколько стальных пластин.
  • Металлические трубы.
  • Сварочный аппарат.
  • Швеллерный профиль.
  • Стальные стаканы под пружины.
  • Пружины из стали (можно брать от скутера или машины, но перерезать надвое).
  • Болты.
  • Гаечные ключи и отвёртки.
  • Болгарка.
  • Дрель.
  • Шайба из металла.

Вопрос электромотора

Нельзя ставить мощный мотор от троллейбуса или тому подобное устройство. Вибрация должна быть умеренной. Подбирайте мотор средней мощности, например, от стиральной машины. Его главный недостаток — небольшой ресурс, но вибростол не работает целыми днями, так что двигателя от СМ хватит на несколько лет. Чтобы увеличить его ресурс, усильте подшипники и поставьте их вместо втулок.

Мощность подходящих моторов начинается от 250 Вт. Для тяжёлых столешниц потребуются мощные электрические движки. Например, агрегат мощностью 3 000 Вт даёт возможность трясти до 300 кг бетонной смеси за раз. В пересчёте на тротуарную плитку 30х30 см это примерно 4 м2 готовых изделий за 1 загрузку.

Можно приобрести за 5-7 тысяч готовый мотор, например, ИВ-99. Вариант для тех, кому нужна мощность и долговечность агрегата.

Инструкция по изготовлению вибростолов

Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:

  • чертеж;
  • четыре стальные трубы;
  • уголок (швеллер);
  • металлический лист для изготовления столешницы;
  • болгарка или электроножницы для работы с металлическими элементами;
  • вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
  • сварочный аппарат;
  • дрель.

В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.

  1. Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
  2. К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.

При изготовлении ножек нужно учесть три момента:

  • вибромотор не должен касаться земли;
  • высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
  • все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.

После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.

В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.

Популярные статьи  Блендер My Juicer отзывы

Соединить столешницу и станину можно разными способами:

  • пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
  • один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
  • можно поменять местами места крепления пружины и расположения стаканов.

Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).

Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.

Расположить вибродвигатель можно тремя способами:

  • в горизонтальной плоскости (вибрация тогда получится горизонтальной);
  • в вертикальной плоскости (с горизонтальными колебаниями);
  • под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).

Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.

Технология изготовления вибростола своими силами

Рассмотрим, как сделать самостоятельно вибрационный стол. В первую очередь необходимо подготовить чертеж вибростола. Если имеется соответствующая техническая подготовка, чертежные навыки, можно самостоятельно разработать чертеж. Подойдет также готовый эскиз, на котором можно проставить размеры своей конструкции. Оптимальная высота от основания до площадки 0,7–0,8 м, а габариты – 0,5х1,0 м.

Для выполнения работ следует подготовить требуемые материалы, комплектующие, необходимые инструменты и оборудование:

  • Стальной лист для изготовления рабочей плиты (толщина 6–8 мм).
  • Металлические пружины одинаковой жесткости в количестве 4 штук.
  • Трубы, соответствующие размерам пружин, для изготовления опорных подстаканников.
  • Стальной прокат в виде швеллеров, уголков или трубы для изготовления металлоконструкции рамы.

    Продолжительность работы зависит от конструкции стола

  • Металлические пластины для фиксации рамы к основанию.
  • Комплект метизов для крепления вибродвигателя к столешнице и всего изделия к полу.
  • Вибрационный мотор напряжением питания 220 В, мощностью 0,5–0,7 кВт.
  • Сварочный аппарат с электродами.
  • Электрическую дрель со сверлами.
  • Болгарку с диском для резки металла.

После подготовки необходимых материалов и комплектации можно изготавливать своими руками вибростол, соблюдая последовательность операций:

  • Нарежьте заготовки для изготовления агрегата, придерживаясь указанных на чертеже размеров.
  • Сварите прямоугольное основание рамы, применяя подготовленный металлический профиль.
  • Прихватите к стальной раме опорные стойки с предварительно приваренными пластинами для анкерного крепления.
  • Усильте устойчивость металлической конструкции поперечно расположенными перемычками из стальных трубок или уголков.

    Вибростолы, изготовленные в домашних условиях, не отличаются высокой производительностью и запасом прочности

  • Установите металлоконструкцию вибрационной площадки на ровное основание, проверьте соответствие размеров, окончательно зафиксируйте детали основания сваркой.
  • Приварите подстаканники, представляющие собой фрагменты труб высотой 50–70 мм (диаметр должен превышать размер сечения пружины на 3–5 мм).
  • Закрепите сваркой по периметру верхней части листа столешницы отбортовку из уголков 45х45 мм.
  • Зафиксируйте сваркой к нижней плоскости рабочей плиты швеллера для крепления вибрационного двигателя и поперечные уголки для усиления жесткости.
  • Приварите опорные стаканы, обеспечив их соосность с нижними частями опор, приваренных на раме.
  • Просверлите отверстия для крепления вибромотора, надежно закрепите вибродвигатель на каркасе из швеллеров.
  • Соберите рабочую площадку с опорной рамой, установив пружинные блоки.
  • Обеспечьте фиксацию собранного вибрационного стола с помощью анкерного крепления.
  • Подключите электрооборудование, выполните пробный пуск.
  • Проверьте устройство на работоспособность под нагрузкой, установив на рабочей площадке груз, соответствующий по массе формам с раствором.
  • Откорректируйте, при необходимости, амплитуду вибрации, используя эксцентрик, расположенный на валу вибродвигателя.

Порядок изготовления

Чертежи для самостоятельного изготовления вибросита несложно выполнить самому. Для наглядности приводим свой схематичный план будущего изделия.

Наше вибросито имеет следующие размеры:

  • общие габариты основания (рамы): длина – 1350 мм, ширина – 560 мм, высота – 850 мм;
  • размеры внешнего ящика: длина – 610 мм, ширина – 455 мм, глубина – 120 мм;
  • размеры откидного ящика (внутреннего) выбираются таким образом, чтобы его можно было без особых усилий и трения о стенки внешнего ящика опрокинуть и освободить от отсева.

Сначала из брусков и досок изготавливаем раму необходимого размера. Деревянные детали скрепляем при помощи металлических уголков, пластин и саморезов. Затем с внутренней стороны основания крепим направляющие бруски – «рельсы» (используем 6 металлических угольников), по которым будут двигаться ящики (для повышения антивибрационных качеств между направляющими и уголками устанавливаем резиновые опоры-амортизаторы). Направляющие скрепляем между собой поперечными брусками по принципу шпал между железнодорожными рельсами. В верхней части рамы делаем площадку и крепим на ней электропилу.

Затем делаем конструкцию, которая представляет собой два ящика, вставленных друг в друга и скрепленных между собой рояльной петлей: один без дна (внешний), а второй с закрепленной металлической сеткой вместо дна (внутренний). Размер ячеек сетки выбирается, исходя из размера той фракции сыпучего материала, которую хотим получить в итоге. К «бездонному» ящику снизу крепим четыре ролика (их можно купить в магазине мебельных аксессуаров). Лезвие ножовки прикрепляем к внешнему ящику с помощью пружинной скобы и болтов (10 мм). Поступательное движение от лезвия передается ящикам, которые осуществляют движение вперед-назад по двум направляющим. В процессе движения сетка вибрирует и сыпучий материал, насыпанный сверху, просеивается.

Желоб, изготовленный из фанеры, по которому просеянный материал попадает в емкость для сбора, жестко крепим к основанию (его также можно изготовить из листового железа или кровельной жести).

Потребляемая мощность самодельного вибросита зависит от модели примененной электропилы. Чем больше мощность электропилы, тем больше могут быть габариты самодельного вибросита. А это в свою очередь позволит увеличить производительность всей установки.

Простейшие решения задачи

Не у всех хозяев есть время и желание заниматься созданием полноценной конструкции. Иногда вопрос о том, как сделать вибростол, интересует тех, кому нужно изготовить минимальное количество изделий, и в ближайшее время такой станок им попросту не потребуется.

Как сделать вибростол своими руками – пошаговая инструкция

В этом случае можно за несколько минут соорудить элементарную конструкцию, которая, тем не менее, сделает трамбовку смеси возможной. Минус простейшего варианта — вибрации, которые придется создавать самостоятельно. Для создания подобия вибростола мастеру потребуется минимум инструментов и подручных материалов. Ему останется пройти несколько шагов.

  1. На ровной поверхности закрепляют какие-либо пружинящие элементы. Ими способны стать автомобильные покрышке, резиновые подушки. Можно надежно зафиксировать несколько пружин, одинаковых по размеру и длине.
  2. На «амортизационную группу» укладывают импровизированную столешницу — металлический щит или крепкую конструкцию из дерева. На поверхности раскладывают формы, заполненные строительной смесью.

После изготовления вибростола переходят к основной операции: для создания колебаний используют резиновый молоток, а для увеличения их интенсивности применяют дрель, работающую в режиме перфоратора. Для этого патрон «орудия» упирают в поверхность столешницы. Понятно, что для работы с таким вариантом устройства лучше найти ассистента. Возможно усложнение конструкции: в этом случае к щиту прикручивают электродвигатель, на вал ротора крепят эксцентрик, а инструмент откладывают в сторону.

Как сделать вибростол своими руками – пошаговая инструкция

Как сделать вибростол своими руками с горизонтальной вибрацией

  • для изготовления рабочей площадки необходимо использовать металлический лист толщиной более 3 мм, тонкий материал брать не следует, это может негативно сказаться на прочности конструкции и поспособствует сокращению срока службы вибростола;
  • трубы, уголки или швеллер для создания жесткой опоры: они будут выполнять функцию ножек, причем изделия с круглым сечением более предпочтительны, т. к. на них легче зафиксировать пружины;
  • двигатель мощностью свыше 250 Вт, чем крупнее рабочая площадка, тем более производительным должен быть электромотор;
  • пружины: рекомендуется использовать изделия данного типа из каленой стали, они будут выдерживать интенсивные нагрузки без риска потери свойств, прочности;
  • для установки мотора крепление подбирается в индивидуальном порядке: выбор размера крепежа зависит от габаритов электромотора, способа его установки на площадке вибропресса.
Популярные статьи  Септик “Fast”: обзор модельного ряда, отзывы, правила установки и эксплуатации

Для изготовления в домашних условиях вибростола понадобятся следующие инструменты, оборудование:

Инструменты для изготовления самодельного вибростола.

  • электродрель для подготовки отверстий в конструкции;
  • сварочный аппарат: рекомендуется соединять металлические элементы данным способом, т. к. закладка стандартного крепежа может стать причиной выхода вибропресса из строя по причине ослабления креплений;
  • ножницы по металлу;
  • болгарка;
  • строительный уровень;
  • рулетка, линейка;
  • маркер.

На следующем этапе создаются чертежи. Эскизов при этом будет недостаточно, т. к

важно точно разметить отверстия, определить габариты конструкции. Тогда при нарезке металлических элементов погрешность будет минимальной и не придется дорабатывать стол

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

  • Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
  • Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

  • Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
  • Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

  • аппарат для сварки;
  • стандартный набор слесарных инструментов;
  • болгарку;
  • тиски;
  • листовую сталь толщиной 3мм. Уйдет около 1 м2;
  • трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
  • металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
  • электродвигатель мощностью 0,5-0,75 кВт;
  • гайки;
  • болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Самая простая конструкция

Изготовление вибростола нецелесообразно при необходимости сделать несколько шлакоблоков или плит. Уплотнить строительную смесь в форме можно с помощью простой конструкции. Для этого:

  1. Крепят на поверхности пружинящие элементы. Это резиновые подушки, пружины, шины от автомобиля и т. д.
  2. Сверху укладывают щит из дерева или металла.
  3. Располагают формы со строительной смесью.
  4. Создают колебательные движения щита. Для этого по поверхности постукивают молотком. Интенсивность колебательных движений увеличивают дрелью в режиме перфоратора. Патрон электроинструмента упирают в щит для передачи вибрации.

Так удается сделать содержимое формы достаточно плотным, не используя вибростол с электродвигателем.

Оцените статью
