Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Проверка работы вентиляции

Для проверки работоспособности вентиляционной системы нужно распахнуть форточку в любой комнате, чтобы создать приток воздуха. Затем поднести к отверстию вентиляции зажженную свечу или зажигалку. Если пламя наклонится в сторону канала, значит, вентиляционная система исправна. В противном случае, придется чистить систему или производить устройство обратного клапана вентиляции.

Этот метод является пожароопасным, поэтому представители пожарной и газовой службы запрещают пользоваться открытым пламенем для проведения проверки, особенно в домах с магистральным газопроводом.

Существует безопасный метод проверки тяги. Открыв форточку, необходимо поднести к вентиляции лист тонкой туалетной или папиросной бумаги. Если бумага прилипает к решетке, значит тяга хорошая.

Формы и размеры

Современные вентиляционные решетки имеют различную, порой самую невообразимую форму, что очень удобно для тех, кому необходимо подобрать изделие под специфический тип оформления интерьера.

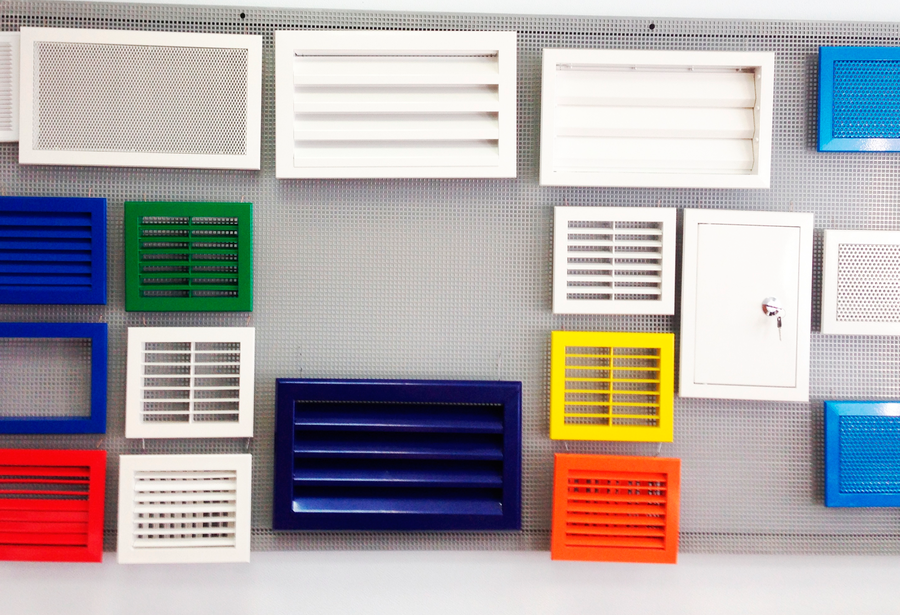

В магазинах вам будет предложен огромный ассортимент решеток с различными формами, среди которых будут:

  • многоугольные (бывают даже шести- и восьмигранные);
  • овальные;
  • квадратные и ромбовидные;
  • прямоугольные;
  • круглые.

Вы сможете без труда приобрести изделия с параметрами 15х15 см, 24х24 см, 37,5х37,5 и больше.

Существуют рекомендованные ограничения по размерам, в зависимости от вида жалюзийной решетки:

  • стандартные наружные решетки – 150х300 см;
  • усиленные наружные решетки – 250х300 см;
  • усиленные решетки с полыми ламелями – 300х300 см.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Достоинства и недостатки

Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

  • защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
  • снижает уровень шума при закрытом клапане;
  • выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
  • блокирует проникновение запахов из других помещений или шахты.
  • легко устанавливается;
  • недорого стоит;
  • отличается надежной конструкцией, способна прослужить долгие годы;
  • выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

  • во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
  • требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
  • незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Популярные статьи  Камин из картона своими руками: пошаговая инструкция

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Виды вентиляционных решеток

Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции

трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

  • Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан

необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный

клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

  1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
  2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
  6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
  7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Назначение обратного клапана в вентиляции

Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Как и для простых, не имеющих в своей конструкции вытяжных вентиляторов и вытяжек, так и для технически сложных систем вентиляции ситуация, когда поток воздуха меняет свое направление на обратное, встречается очень часто.

Сильный ветер, неправильно расположенные впускные и выпускные каналы на кровле, наличие нескольких вентиляторов – все это может привести к такому явлению, как обратная тяга.

Популярные статьи  Слив для душевой кабины: устройство и установка своими руками

Чаще всего от этого страдают системы естественной вентиляции, где поток воздуха приводится в движение разницей температур. Страдают от изменения направления движения потока и вытяжки, соединенные общим воздуховодом.

Стоит включить вентилятор в квартире на нижних этажах, как воздух мгновенно проникает из вентиляционного канала в отдушины верхних этажей.

Технически решить проблему достаточно просто: нужно установить устройство (причем это можно сделать своими руками), которое мгновенно перекрывает сечение воздуховода при повышении давления в вентканале.

И наоборот, при появлении признаков движения воздушных масс из помещения в систему воздуховода быстро открывает проход.

В бытовых системах вентиляции применение обратного клапана чаще всего связано с вытяжками на кухне, там, где мощный поток создается работой вытяжного вентилятора.

Для помещений, соединенных одним вентиляционным каналом, обратный клапан устанавливается в каждой отдушине – это предотвращает попадание в комнату запахов при включении одного из вентиляторов.

Кроме того, наличие такого устройства в системе дает возможность защитить помещение от проникновения через вентиляционный канал, кроме неприятного запаха, еще и пыли, насекомых и водяного пара.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы. Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма

Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.
Популярные статьи  Как сделать стул из полипропиленовых труб своими руками: пошаговая инструкция по изготовлению

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

  • причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
  • тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
  • если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
  • вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
  • работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

  1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
  2. При отключенных вентиляторах запахи туалета просочатся в кухню.
  3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°
