Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Маркировка и стоимость

Медные изделия круглого сечения для отопления и водопровода со стенками толщиной от 0,8 до 10 мм изготавливаются в соответствии с ГОСТ 617-90. В последующие годы документ неоднократно дорабатывался, поэтому в маркировке может быть указано другое цифровое значение. В зависимости от чистоты меди ее марки по ГОСТ 859-2001 помечаются как М1, M1р, М2, M2р, М3, M3р. Состав материала незначительно влияет на основные характеристики труб, поэтому им разрешено пренебречь.

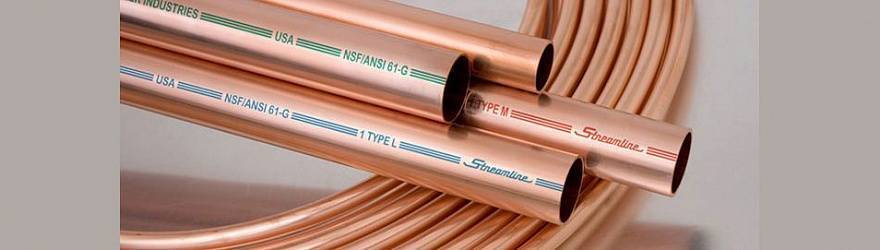

Из стандартной маркировки можно узнать:

  1. Способ изготовления. На тянутых указывается «Д», а сварные обозначаются «С».
  2. Форму поперечного среза. У рассматриваемых труб она круглая, поэтому ставится «КР».
  3. Точность изготовления. Нормальную по толщине стенок и размеру диаметра обозначают «Н», а повышенную – «П». При нормальной точности толщины стенок и повышенной диаметра указывается «И», а если наоборот, то «К».
  4. Длину. «НД» – немерная труба, «МД» – мерная, «КД» – индекс кратной мерности, «БТ» – бухты.
  5. Об особых условиях. Улучшенные характеристики обозначаются буквой П. Повышенная пластичность – это «ПП», прочность – «ПТ», точность – «ПС», точность среза – «ПУ».

Остальные особенности изготовления существенного значения не имеют

Например, на повышенную точность по кривизне «К» обращают внимание, если хотят смонтировать трубопровод с идеальным внешним видом и готовы переплатить. Стандартная маркировка выглядит так: ДКРНМ 30×2,0×2050 М1 ГОСТ 21646-2003

Это значит:

  • труба изготовлена из меди марки М1;
  • тянутая;
  • круглой формы;
  • точность изготовления – нормальная;
  • мягкая;
  • внешний диаметр 30 мм;
  • толщина стенки 2 мм;
  • длина 2050 мм;
  • по ГОСТ 21646- 2003.

По европейским стандартам DIN 1412 на медные трубы для монтажа систем водоснабжения и отопления наносится маркировка EN-1057. Она означает, что в их состав добавлен фосфор, повышающий стойкость к окислению. EN-1057 – это номер стандарта, по которому изготовлена труба.

В среднем цены на медные изделия со стенками толщиной 1 мм для монтажа отопления в квартире или частном доме в зависимости от величины внутреннего сечения составляют:

Диаметр, мм 6 8 10 12 15 18 22 28 35
Цена за 1 метр, руб. 110 145 180 210 220 235 295 380 600

Трубы со стенками толщиной 1,5 мм стоят в полтора раза больше. Цены указаны на продукцию российских производителей. Зарубежные аналоги обойдутся дороже в связи с транспортными и таможенными расходами.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Монтаж водопровода из медных труб

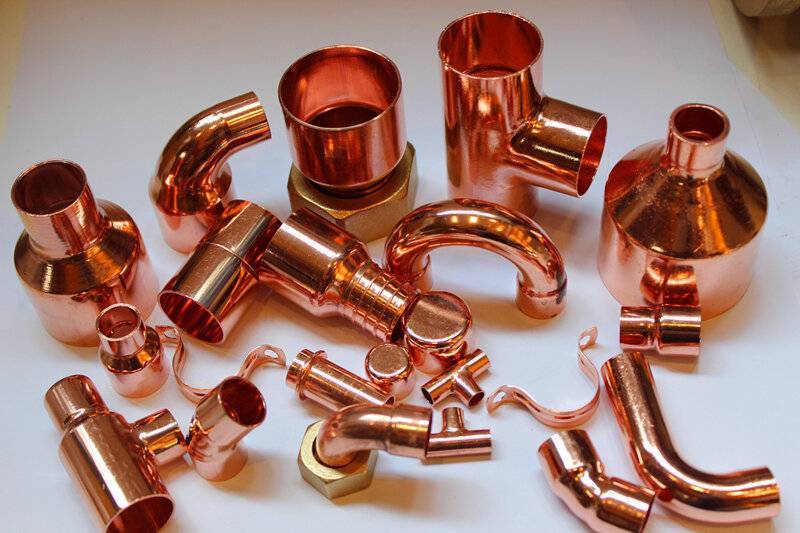

Трубы из медного сплава соединяют с помощью неразъемных либо разъемных фитингов. Неразъемный стык получают путем сварки, пайки или применением простых резьбовых деталей с окончанием для термообработки. Разъемные крепления — это фланцевые или обжимные соединения.

Классическим методом соединения деталей является капиллярная пайка. Существуют два типа горячей сборки: мягкая и твердая. Мягкая пайка происходит при температуре 440 °С, твердая — при нагревании свыше 450 °С.

Для профилей с наружными размерами более 110 мм использовать капиллярную пайку не рекомендуется. В этом случае соединение секций производится методом газовой сварки при помощи кислородно-ацетиленовых горелок.

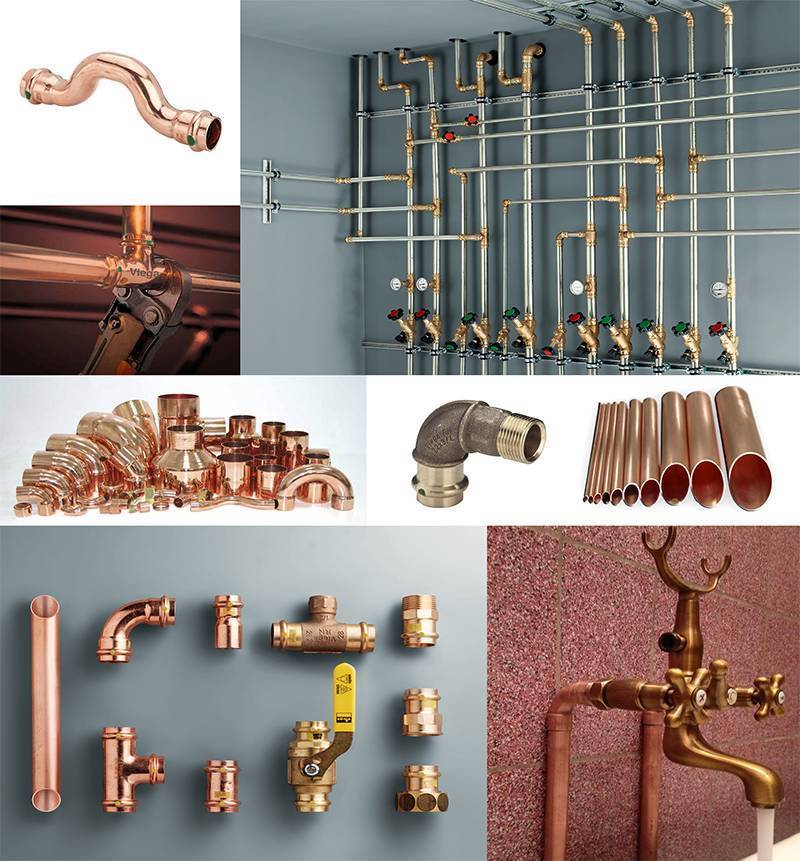

Тубы медные для водопровода при монтаже.

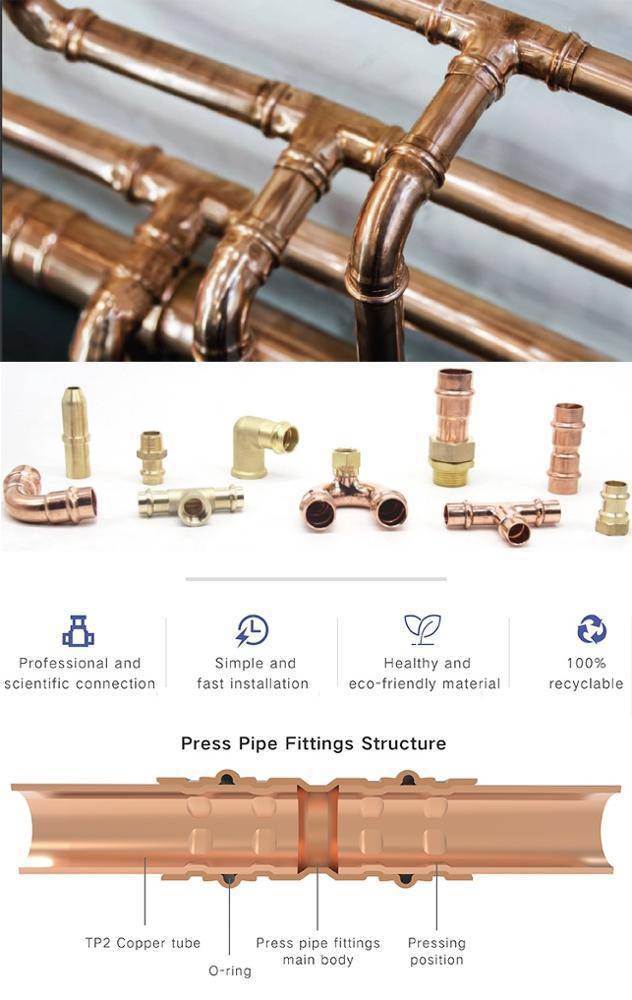

Промежуточным вариантом между пайкой и разъемным способом соединения являются пресс-муфты. Для этого типа сочленения нужно применять только специальные профили с буртиками на конце. Такие трубы поставляются мерными отрезками длиной 3-5 м.

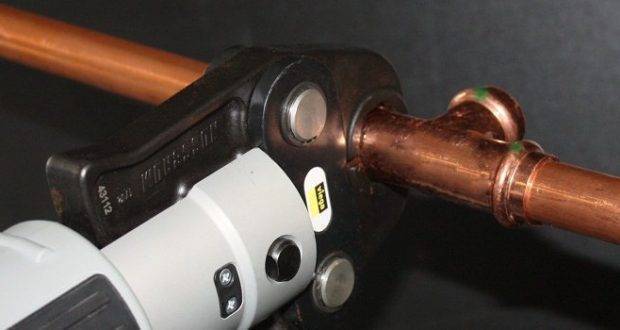

Для стыковки секций применяются фитинги с выемками на внутренней поверхности. Два отрезка трубы вставляются в муфту, навстречу друг другу, и сдавливаются предназначенным для этого инструментом.

Резьбовое соединение

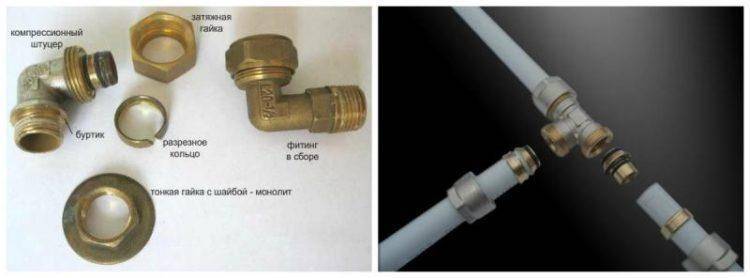

Разъемные соединения применяются в системах из медных труб для стыковки запорной арматуры и сантехнических приборов.

Обжимные (резьбовые) конструкции могут собираться следующими способами:

  1. При помощи конического или сферического уплотнительного кольца.
  2. С помощью эластичной прокладки.

Стыковочный узел складывается из двух свинчиваемых резьбовых участков, бронзового уплотнительного кольца и накидной гайки. Конусное кольцо сдавливают вокруг трубы обжимной гайкой. Уплотнение происходит благодаря натяжению сферических или конических металлических поверхностей

Работу нужно выполнять осторожно, чтобы не повредить внешней поверхности соединяемого участка

Прямое соединение осуществляется с помощью прокладки, которая устанавливается между уплотнительными кольцами. Эластичный материал при затягивании обжимного кольца уплотняет наружный контур трубы и таким образом образует прочное крепление. При таком виде сборки рекомендуется дополнительно использовать защитные футляры.

Резьбовые конструкции допускается использовать только при открытой разводке трубопроводов, где непроницаемость соединения можно испытать после выполнения монтажа.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

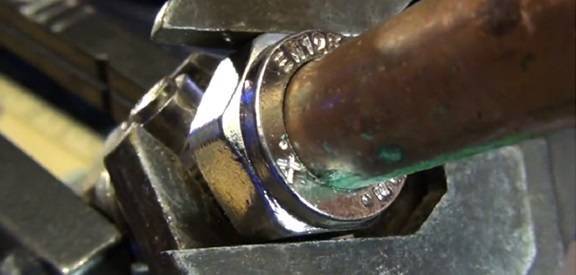

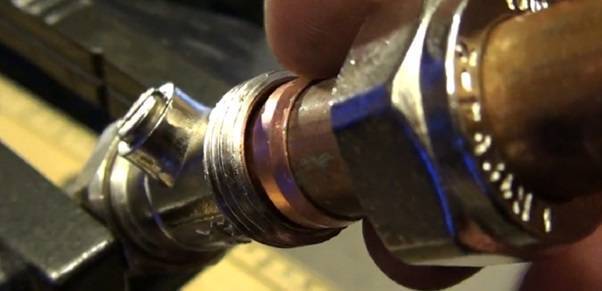

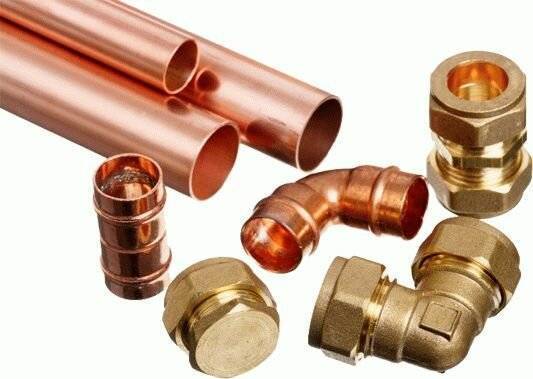

Соединение медных труб резьбовым методом.

Для чего предназначена изоляция

Наличие изоляции при обустройстве коммуникаций играет очень весомую роль. Ведь медь обладает высокой теплопроводностью. И для того чтобы при работе системы отопления и горячего водоснабжения теплоноситель не остывал, необходима теплоизоляция. Не обойтись без изоляции также в тех случаях, когда коммуникационная система будет монтироваться в стену или бетон. В данном случае изоляция нужна для:

  • Предотвращения появления конденсата;
  • Защиты материала;
  • Защиты от повреждения трубопровода.

Теплоизоляция для медных изделий выпускается из таких материалов:

  • Термафлекса;
  • Вспененного полиэтилена;
  • Каучука.

Теплоизоляция выпускается как отдельно, так и сразу с медной трубой. Медные трубы в изоляции могут применяться для устройства разных систем коммуникаций. Они устанавливаются:

  • Внутри помещения;
  • Снаружи;
  • Под землей.

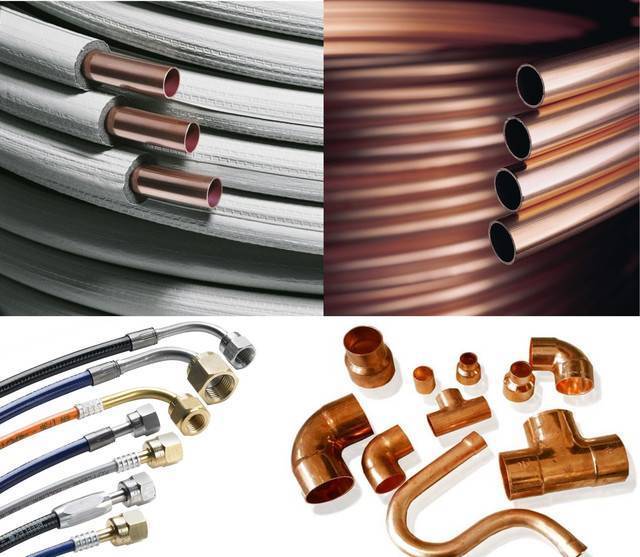

Медные трубы в изоляции

Медные трубы в изоляции не представляют сложности в монтаже, они легко и просто устанавливаются. Единственным их недостатком является высокая стоимость материала.

Применение медных трубок

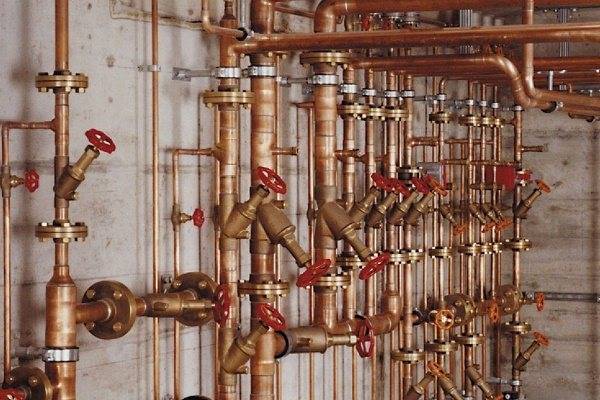

Коммуникации из меди являются достаточно распространенным решением для обустройства систем различного назначения. Благодаря своим свойствам они могут использоваться в качестве газопровода, топливного трубопровода, водопровода, а также в отопительных системах и промышленности.

В качестве элементов водопроводов различного предназначения медные изделия применяются исходя из длительности эксплуатационного срока, химической инертности к такому веществу как хлор, бактерицидным свойствам и коррозионной стойкости. При этом монтаж возможен как для единичного потребителя, так и для многоэтажных домов.

Для отопительных систем медные трубки хороши благодаря способности выдерживать скачки давления и температуру до отметки в 250 градусов. Такие характеристики объясняются высокой пластичностью коммуникаций. При использовании в теплых полах медные элементы не изнашиваются.

Применение медных топливных трубопроводов возможно в силу высокой герметичности установленной системы. Это же свойство позволяет выполнять разводку газопроводов, например, в квартирах.

Популярные статьи  Рейтинг пылесосов Самсунг 1600W: обзор лучших моделей + рекомендации по выбору

Кроме того, медные трубки входят в конструкции различных гидравлических и тормозных систем, теплообменников, самолетов и грузовой техники, климатических контуров и т. д.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

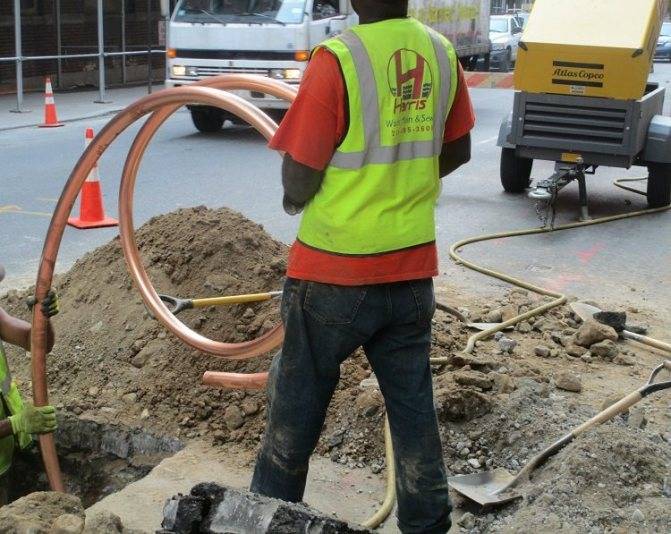

Медные трубы — это основа водопроводных, отопительных и прочих коммуникаций, в том числе и подземных

Монтаж медных труб для водопровода

Прежде, чем приступить к работе, нужно составить схему будущей сантехнической конструкции и на её основе выполнить расчёт метража трубного проката и количества соединительных элементов(пресс-муфт, тройников, отводов, переходников и др.).

Необходимые инструменты и материалы

Для выполнения монтажа трубного проката из сплава меди нужно подготовить комплект инструментов, состоящий из:

  • Ножовки по металлу или трубореза.
  • Пассатижей.
  • Ручного калибратора.
  • Гаечных ключей или газовой горелки (для прогрева участка труб при соединении деталей пайкой).
  • Напильника.

Для стыковки отрезков труб в зависимости от выбранного способа соединения, потребуются следующие материалы:

  • Фитинги.
  • ФУМ — лента для герметизации стыков разъёмных фитингов.
  • Припой и флюс (в случае пайки изделий).

Меры предосторожности

Пайка медных изделий осуществляется при их нагреве до высоких температур, поэтому при работе необходимо надевать защитную спецодежду и использовать огнезащитный экран. С соединяемых деталей в зоне контакта необходимо удалить резиновые или пластмассовые оплётки. У устанавливаемых кранов должен быть выкручен вентиль, чтобы не расплавились уплотнительные кольца.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

При проведении пайки медных изделий в уже смонтированной трубопроводной системе, следует открыть все запорную арматуру, чтобы уровень давления в трубах не превысил допустимых значений из-за нагрева некоторых участков.

Ход работ

Стыковку отрезков труб с помощью фитингов выполняют в следующей последовательности:

  • Отрезать секции труб необходимого размера.
  • Если водопровод собирается из медных труб с ПВХ — изоляцией, то на концах изделий этот слой следует снять.
  • Линию среза зачистить с помощью напильника от заусениц.
  • Снять фаску.
  • Надеть на подготовленную деталь поочерёдно накидную гайку и обжимное кольцо.
  • Состыковать фитинг с гайкой и затянуть резьбу сначала рукой, а затем с помощью ключа.
  • В местах, где выполняется установка переходного фитинга с медной трубы на стальную, герметичность стыков обеспечивают применением ФУМ — ленты.

При соединении труб пайкой своими руками нужно соблюдать меры предосторожности, описанные выше, и обладать определёнными навыками. Процесс подготовки и сама пайка включает в себя следующие действия:

  • Резка необходимых отрезков труб с помощью трубореза или ножовки по металлу.
  • Удаление на их концах теплоизоляционного слоя (если имеется) и образовавшихся заусениц.
  • Удаление в зоне пайки оксидной пленки мелкой абразивной шкуркой.
  • Ошкуривание фитинга.
  • Промазка флюсом наружной поверхности деталей.
  • Вставка конца трубы в фитинг таким образом, чтобы между деталями оставался зазор не более 0,4 мм.

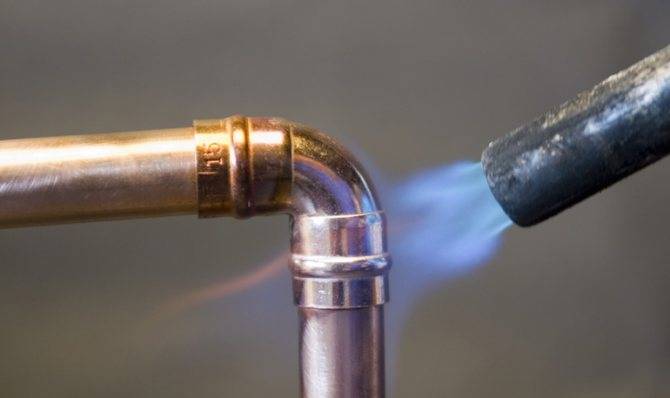

  • Прогрев зоны контакта элементов газовой горелки(на фото ниже).
  • Вставка припоя в зазор между фитингом и концом медной трубы.
  • Пайка шва.
  • Промывка системы от частичек флюса.

Процесс пайки медного трубного проката можно посмотреть на видео:

Особенности монтажа

Монтаж с помощью пайки образует неразъёмные соединения, которые не нуждаются в обслуживании и считаются наиболее надёжными в эксплуатации. Но, чтобы паять медный водопровод необходимо обладать достаточным опытом такого вида работ и соответствующими знаниями. Начинающие мастера могут воспользоваться следующими рекомендациями:

  • Очистку медных изделий нельзя выполнять с помощью, абразивных чистящих средств, крупнозернистой наждачной бумаги или металлической щётки, так как они царапают медь. Глубокие царапины на поверхности мешают выполнению паяного соединения.
  • Флюс является достаточно агрессивным веществом, обладающим высокой химической активностью. Наносить его нужно тонким слоем, используя кисточку. Если не поверхности появились излишки, по окончании процесса стыковки деталей, то их нужно тут же удалить.
  • Прогревать зону контакта следует достаточно, но не чрезмерно, так чтобы не допустить плавление металла. Сам припой не должен подлежать прогреву. Его следует приложить к нагретой поверхности детали — если он начал плавиться, то можно начинать пайку.
  • Сгибать трубы нужно так, чтобы не допустить заломов и перекручивания.
  • Монтаж медных изделий должен осуществляться впереди алюминиевых или стальных участков по направлению потока воды, чтобы предотвратить быструю коррозию последних.
  • Для перехода с медных труб на секции из других металлов рекомендуется использовать фитинги из латуни, бронзы или нержавеющей стали.

Чем различаются медные трубы

Характеристики и разновидность труб определяется сферой применения. Они отличаются сечением и размерами, десятками других характеристик.

Вид меди.

В бытовом оборудовании используются трубы из следующих разновидностей меди:отожжённой;неотожжённой.В отличие от не прошедших термическую обработку труб, отожженные прочнее и проще в монтаже.Сечение.Помимо стандартного квадратного сечения медные трубы изготавливаются прямоугольными и плоскоовальными. Изделия с прямоугольным сечением из-за нестандартности формы сложнее в изготовлении. Они используются в изготовлении проводников статорных обмоток для электрических машин, охлаждаемых жидкостным методом.Назначение.

Сфера применения определяет характеристики медных труб. Они используются в следующих сферах:Материалы изготовления, нормативы.Трубы изготавливаются в соответствии с российскими стандартами — ГОСТ, ТУ — и заграничными — EN, ASTM. Для производства используются сплавы меди разных марок, в том числе легированные другими материалами (цинком, оловом, алюминием и др.) и бескислородные сплавы с содержанием фосфора.

Применяется медь разных степеней жесткости, определяющая назначение медных труб:Мягкие.Используются в системах «лучевого» распределения.Полутвёрдые. Для изменения геометрии таких труб используется трубогиб.Твёрдые. Применяются в магистралях с повышенными требованиями к прочности.Вид изоляции.

Медные трубы имеют изоляцию разных видов. Некоторые из них поставляются без изоляции, другие — с изоляцией, изготовленной из следующих материалов:ПВХ. Такая изоляция устойчива к механическому, химическому воздействию.

Препятствует возникновению коррозийных процессов.Вспененный полиуретан.Теплоизоляция наносится в заводских условиях. Используются на медных трубах, предназначенных для трубопроводов с высокими требованиями к теплосбережению.ПЭ (полиэтиленовая оболочка). Используется на медных трубах, предназначенных для систем питьевого водоснабжения, отопления.

Способ монтажа.

Медные трубы соединяются разными способами.Иногда для этого применяется раструбная капиллярная пайка, при которой концы труб предварительно нагревают. Чаще для монтажа используются фитинговые соединения из бронзы и латуни. Соединения бывают следующих видов:самофиксирующие;резьбовые;фланцевые компрессионные.Для всех них существуют разные фитинги стандартных размеров, подходящие ко всем видам медных труб.

Pro et contra

Теперь давайте постараемся дать меди оценку на фоне конкурирующих решений.

Достоинства

Огромный срок службы. Я уже писал, что обещанные производителями 50 — 70 лет в кои-то веки представляют собой пессимистичную оценку долговечности материала. На практике менять медный водопровод, собранный на фитингах под пайку, придется лишь при изменении планировки дома.

Стойкость к гидроударам. Разрушающее давление более 200 атмосфер позволяет не бояться непредсказуемости параметров водоснабжения. Для сравнения — полипропилен и металлопластик рвутся уже при 15 — 25 кгс/см2 (в первую очередь на горячей воде).

Стойкость к температуре. Даже если нерадивый слесарь не переключит ГВС на обратный водопровод в пик холодов, вы можете не опасаться перегрева водопровода: максимальные для теплотрассы 150 С абсолютно безопасны для меди.

Популярные статьи  Обзор пылесоса Samsung SC6573: стабильная тяга с технологией Twin Chamber System

Экологичность. Медь обладает бактерицидным действием и не выделяет в воду вредных веществ.

Пластичность при отрицательных температурах. Она позволяет выдерживать водопроводу несколько циклов замерзания и оттайки без разрушения. Стальные ВГП трубы в таких случаях рвутся по продольному сварному шву.

Стойкость к коррозии, отсутствие отложений на стенках водопровода. Тот, кто хоть раз вскрывал старый водопровод ХВС, выполненный стальными трубами, наверняка заметил, насколько сузился их просвет.

Недостатки

Увы, без них не обошлось:

Медь не любит кислые среды. Использовать ее для подачи воды с рН выше 9 нельзя;

  • Медь исключительно теплопроводна, что означает быстрое остывание в трубах горячей воды и постоянный конденсат на трубах ХВС;
  • Наконец, цена медной трубы существенно выше стоимости тех же полипропилена или металлопластика. Я приведу выдержку из актуального на июнь 2021 года прайс-листа одного из российских интернет — магазинов:
Размер Стоимость погонного метра, рубли (розница)
12х1 286
15х1 343
18х1 432
22х1 539

Монтаж медных труб отопления

Во время проведения работ придется резать и сгибать изделия, собирать узлы и соединения, паять или сваривать, обжимать фитинги. В дополнение к основным операциям нужно уметь калибровать и обрабатывать концы, удалять грат и заусенцы, наносить флюс, а затем очищать поверхность от его остатков и прочее. При монтаже не обойтись без следующих инструментов:

  • трубореза;
  • ручного калибратора;
  • газовой горелки;
  • набора гаечных ключей;
  • напильников;
  • флюса;
  • припоя;
  • уплотнительной ленты.

Сначала производится отбраковка труб с повреждениями, изломами, пережатиями. Их применение приведет к нарушению работы отопительной системы и снижению ее надежности. Заготовки нарезаются на труборезе или ножовкой с новым полотном. Крепление к стенам осуществляется с помощью кронштейнов, пластиковых и металлических хомутов с прокладками из резины.

Особенности выполнения операций

При подготовке необходимо следить за перпендикулярностью линии среза к оси трубы. Отклонение не должно превышать:

Наружный диаметр, мм Величина скоса, мм
6-18 2
22-42 3
54-76 4
88-108 5

Используя дисковый труборез, нельзя прилагать большие усилия, лучше повысить скорость вращения. При разрезании отожженных изделий их концы могут деформироваться, что приведет к неравномерности монтажного зазора и невозможности пайки. Поэтому необходимо концы откалибровать, начиная изнутри, потом – снаружи. Во время спаивания припой может затечь в трубу, образуя там наросты (грат). Если их не убрать, увеличится гидравлическое сопротивление всей системы.

Высокая пластичность медных изделий позволяет соединять их раструбами без фитингов. Однако применение этого способа допускается для заготовок одинакового диаметра в отопительных системах с температурой теплоносителя не более 110 ⁰C. Для создания раструбов необходимо специальное оборудование.

Допустимый радиус изгиба заготовок с сечением до 15 мм не должен быть меньше 3,5 диаметра, а у более толстых – 4. При ручном сгибании радиус ограничивается 8 величинами, иначе возможно сплющивание стенок. Жесткие трубы рекомендуется предварительно нагревать.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Разъемные соединения

Для создания разборных стыков используются обжимные фитинги. Эти соединения не отличаются высокой надежностью и требуют периодического подтягивания. У труб с пластиковым покрытием концы очищаются от изоляционного слоя, а с торцов удаляются заусеницы.

Сначала надеваются накидные гайки, потом обжимные кольца. Затем производится затяжка. По мере закручивания гаек кольца начнут прижиматься к трубе, герметизируя стык. Главное – не переусердствовать, чтобы не нарушить форму концов, из-за чего возможно появление утечек. Герметизация переходных фитингов при соединении с устройствами из других металлов осуществляется лентой ФУМ. Поток воды при этом должен быть направлен к меди.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Паяные соединения

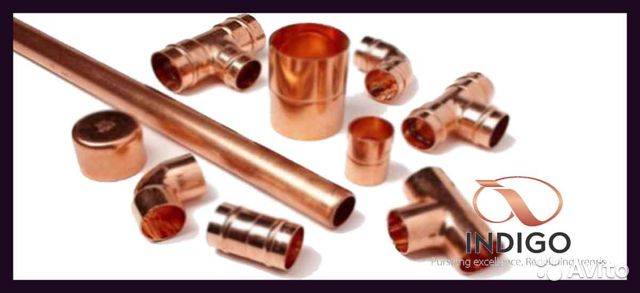

Способ основан на использовании капиллярного эффекта, под действием которого припой способен заполнять зазоры. Соединение производится фитингами с внутренним диаметром больше наружного размера трубы на 0,1-0,15 мм. Пайка бывает высоко- или низкотемпературной. Первая, как и сварка, применяется для стыковки толстостенных труб диаметром более 110 мм.

Низкотемпературная пайка осуществляется по следующему алгоритму:

  1. Концы труб очищаются от полимерного покрытия (если оно есть) и заусениц.
  2. Производится обработка места пайки и внутренних стенок фитинга мелкой наждачной бумагой.
  3. После очистки от пыли на поверхность наносится флюс.
  4. Концы труб вставляются в фитинг.
  5. Соединение нагревается горелкой или паяльной лампой.

После достижения необходимой температуры припой, положенный на поверхность, за счет капиллярного эффекта начнет плавиться и затекать в зазор между трубой и фитингом. Во время пайки и остывания конструкция жестко фиксируется. Чтобы прочность меди не снизилась, нельзя использовать принудительное охлаждение.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Плюсы медных труб

Начнем мы с плюсов

Тем более что их действительно больше и на них стоит обратить внимание

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Основные плюсы:

  • долговечность;металл не реагирует на внешние воздействия, не поддается коррозии;трубы обладают антибактериальными свойствами;гладкая поверхность стенок;привлекательный внешний вид;не реагируют на перепады температур;хорошая прочность.

Это не все, но основные свойства, на которые следует обратить внимание. Разберемся с ними подробнее

О долговечности меди не говорил разве что только ленивый. Действительно, сложно найти более удачный в этом плане материал. Качественный пластик тоже способен прослужить десятки, а то и сотни лет.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Вот только в каком он состоянии будет по происшествию этого периода – большой вопрос. Скорее всего, использовать его по назначению уже не получится.

Отсутствие коррозии – второй архиважный момент. Именно благодаря исключительно долговечности и нулевой реакции на внешние воздействия медь и получила свое признание.

Во многих старинных домах до сих пор сохранились медные трубы. Причем состояние у них лучше, чем в некоторых стальных системах водоснабжения, с возрастом труб больше 20-30 лет.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

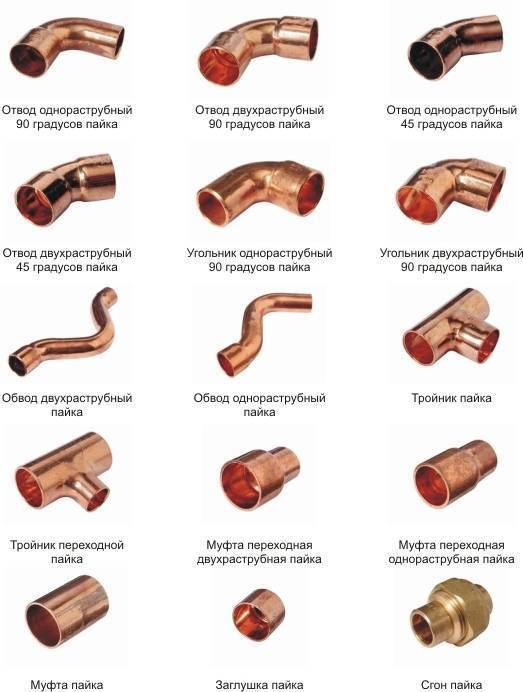

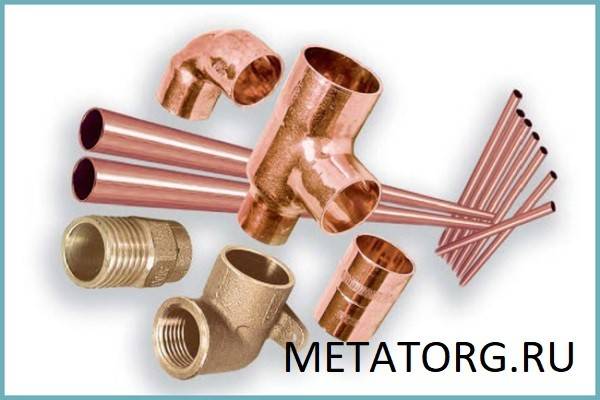

Медные трубы и фитинги для них

Про наличие антибактериальных свойств медных труб для водоснабжения на самом деле ходят легенды.

Однако факт остается фактом, на стенках медных труб бактерии практически не задерживаются, а значит и вода на выходе будет чище. Стоит ли это того, чтобы потратить на покупку и монтаж труб? Решать вам.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Гладкая поверхность влияет на то, будет ли водопровод засоряться. Чем неоднородней стенки внутри труб, тем больше шанс появления на них жировых отложений, а значит и повышения вероятности образования засора.

Отсутствие реакции на температуру выгодно превозносит медь над пластиковыми трубами. Пластик ведь тоже долговечен, не гниет, да к тому же и намного дешевле, однако при высоких температурах сильно расширяется, а при резком изменении общей температуры в системе может даже лопнуть.

Медная труба выдерживает температуры носителя на уровне +500 градусов по Цельсию.

И это далеко не предел. Что же до хорошей прочности и внешнего вида, то тут и так все понятно. Прочность у меди, конечно, не такая как у той же стали, зато лучше, чем у пластика.

Популярные статьи  5 способов удалить побелку с потолка

Особенности труб из стали

Для подачи газа допускается применение бесшовных или сварных труб из стали. Бесшовные могут быть холодно- или горячедеформированными, а сварные иметь прямой или спиралевидный шов. Использование конкретной марки стали и диаметр труб зависит от их расположения (внутри или вне зданий, над или под водой или землей), а также климатических и сейсмических особенностей территории в месте проведения работ.

Достоинства и недостатки стальных труб

Стальные трубы остаются достаточно популярными и востребованными для газификации загородных домов. Они отличаются надежностью и прочностью, способностью выдерживать высокое давление и обеспечивать хорошую герметичность при стыковке, а также небольшой величиной линейного расширения.

Одновременно следует отметить их недостатки:

  • подверженность коррозии;
  • большая масса;
  • высокая теплопроводность и, как следствие, возможность образования конденсата;
  • сложный процесс монтажа;
  • недостаточная гибкость.

Проведение газа с помощью стальных труб

Какими документами руководствоваться при применении стальных труб

При прокладке газопроводов из стали необходимо пользоваться следующими документами:

  • основные правила по применению труб регламентируются СП 42-102-2004;
  • химсостав стали и ее марки должны соответствовать ГОСТам 380-94, 1050-88, 4543-71, 9045-93, 19281-89 и 14637-89;
  • геометрические параметры заложены в ГОСТах 10704-91, 10706-76, 8731-74, 8732-78, 8733-74, 8734-75.

Газопроводы прокладываются не только под или над землей, но и под водой.

Монтаж труб

После разработки схемы трубопровода и приобретения расходных материалов (труб и фитингов) необходимо продумать метод соединения труб в единую систему для водоснабжения.

Собирать медные трубы можно:

  • методом пайки;
  • методом резьбового соединения.

Пайка

Пайка является более сложным способом соединения труб и выполняется при наличии определенного опыта работы с оборудованием. Паевое соединение неразъемное, но высокопрочное. Для соединения медных труб пайкой потребуются следующее оборудование:

  • инструмент для резки металла (ножовка или труборез);
  • калибратор – специальное устройство для выравнивания размера труб;
  • фаскосниматель – устройство для обработки труб после резки;
  • паяльник с дополнительным оборудованием (газовый баллон, шланги)
  • наждачная бумага;
  • флюс – состав для улучшения пайки;
  • припой – вещество для заполнения швов при соединении отдельных элементов.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Набор инструментов и приспособлений для пайки

Процесс соединения медных труб методом пайки следующий:

  1. труба обрезается согласно разработанному ранее чертежу;
  2. обрезанный конец очищается от заусенцев, шлифуется наждачной бумагой мелкой фракции и калибруется;

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

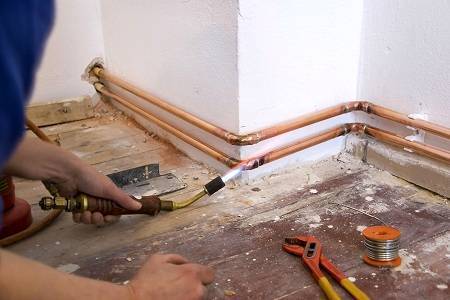

Начальный этап пайки медных труб

  1. место предполагаемой сварки обрабатывается флюсом и разогревается;

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Подготовка трубы к пайке

  1. труба соединяется с фитингом;
  2. свободное пространство между трубой и входным отверстием фитинга заполняется припоем;

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Окончательный этап пайки труб

  1. после полного остывания производится окончательная зачистка полученного соединения.

При выполнении работы требуется соблюдать технику безопасности. Работа с флюсом должна выполняться в перчатках, а работа с газовой горелкой в средствах индивидуальной защиты и хорошо проветриваемом помещении.

Как правильно спаять медные трубы, представлено на видео.

https://youtube.com/watch?v=N9QwpYEQpUw

Резьбовое соединение

Медная труба для воды также может быть собрана при помощи обжимных колец, то есть резьбовым соединением. В отличие от пайки резьбовое соединение получается разъемным, что позволяет пользователю заменить участок трубы или фитинг, на котором обнаружена протечка.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

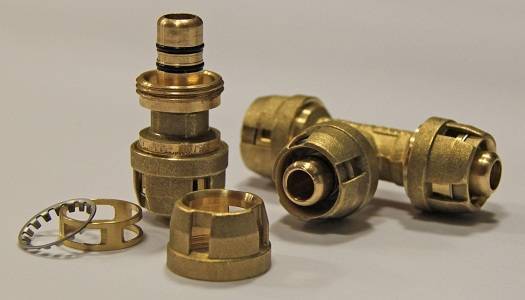

Резьбовой фитинг с обжимным кольцом

Для сборки медного трубопровода с помощью обжимных колец потребуется следующий набор инструментов:

  • труборез или ножовка по металлу. Выполнять операцию по нарезке труб можно и любым иным инструментом;
  • фаскосниматель;
  • наждачная бумага;
  • сантехнические ключи, наиболее подходящие по диаметру.

Работа по сборке медного трубопровода обжимными фитингами производится в следующем порядке:

  1. подготавливается труба нужного размера. Места, в которых производилась обрезка, обрабатываются при помощи фаскоснимателя и наждачной бумаги. Поверхность трубы после обработки должна быть максимально ровной;
  2. на конец трубы надевается накидная гайка и разрезное кольцо;

Если требуется соединить медную трубу с трубой, изготовленной из другого металла, то место соединения дополнительно обрабатывается любым герметизирующим материалом: ФУМ-лентой, нитью Тангит Унилок и так далее.

  1. труба с обжимным кольцом и фиксирующей гайкой соединяется с фитингом;

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Сборка трубопровода обжимными кольцами

  1. при помощи ключа производится постепенная затяжка резьбы. В процессе затяжки кольцо постепенно обжимает поверхность трубы за счет чего и достигается высокая прочность соединения.

Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Сборка резьбового соединения

После сборки трубопровода производится испытание системы водоснабжения. Для этого по трубам пропускается вода под максимальным давлением. При наличии протечек в соединениях производится ремонтные работы. На последней стадии подключаются все сантехнические устройства, предусмотренные схемой.

Виды полиэтиленовых труб для газа

Трубы из полиэтилена, применяемые для газопровода, могут состоять только из полимера, либо усиливаться дополнительными слоями. В связи с этим различают следующие модификации:

  • полиэтиленовые;
  • ПЭ трубы с внутренними соэкструзионными слоями;
  • ПЭ изделия с защитной оболочкой из термопласта, которая снимается перед установкой трубы.

Для газоснабжения выпускаются несколько типов ПЭ труб. При прокладке газовых коммуникаций, как правило, используют две разновидности труб ПНД.

  • ПЭ-80. Эти изделия имеют толщину стенок от 2 до 3 мм, выдерживают рабочее давление от 4 до 6 атмосфер, маркируются полосами желтого цвета, наносимыми по длине трубы.
  • ПЭ-100. Усовершенствованный вариант марки ПЭ-80, отличающийся повышенной плотностью и термостойкостью. Толщину стенки такая труба имеет 3,5 мм, предусмотрено рабочее давление в 10-12 атмосфер, маркируется оранжевыми полосами.

Внимание!

Все газовые трубы производятся только из первичного сырья. Нормы ГОСТа запрещают изготовление ПНД труб для газа из вторично переработанного полимера! Существуют ограничения для применения газовых трубопроводов: максимальное рабочее давление – 1,2 МПа, максимальная рабочая температура -/+40°С.

Выводы и полезное видео по теме

О том, как делается монтаж медного водопровода, вы можете узнать из следующего видеоролика:

Качество, надёжность, долговечность – наделённые этими свойствами системы водопровода и отопления часто радуют владельцев квартир и домов, если для монтажных работ использована медь.

Действительно, когда присутствует уверенность в том, что протечек нет и не предвидится в будущем, что порывам не суждено быть даже суровой зимой, это значит в доме смонтирована система из медных труб.

Есть, что дополнить, или возникли вопросы по технологии монтажа медных труб? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях публикации. Форма для связи находится в нижнем блоке.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
