Содержание

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы – проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Видео: вентилируемый конёк на мансардной крыше

Восстанавливаем мембранную кровлю по технологии

Дыры в кровельной мембране образовываются в результате неправильной ее эксплуатации. Перемещаться по кровле с полимерным покрытием можно лишь по установленным специальным дорожкам. Делают дорожки для обслуживания из эластомерной полосы с нескользящим покрытием. Для удаления снега с такой мембраны лучше воспользоваться лопатой из дерева или пластика.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Самые большие повреждения устраняют методом монтажа заплаток:

  • Вначале подготавливается заплатка согласно размерам, снятым с поврежденных мест. Ее должно быть достаточно для того, чтобы перекрыть дефектный участок не менее чем на 5 см по всему периметру. Края нужно округлить.
  • Теперь восстанавливаемый участок хорошенько протираем смоченной в воде тряпкой, удаляем всю грязь, и высушиваем строительным феном.
  • В конце привариваем зарплату к подготовленному основанию за один подход. Насадку сварочного аппарата размещаем по диагонали ко шву. Размягченные поверхности после укладки сразу же нужно прокатать силиконовым валиком, при этом все движения должны быть направлены от центра.

Если основание вокруг сильно загрязнено, заплатку можно установить под покрытие, после чего приварить таким же способом. Если на вооружении нет сварочного аппарата, дефектное место можно заклеить бутилкаучуковой лентой.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

При этом работы нужно выполнить в такой последовательности:

  • Испорченный материал обрезают так, чтобы были удалены все лоскуты и рассеченные края.
  • Если гидроизоляция под мембраной также повреждена, то резать нужно и ее.
  • С проблемного участка и влагоизоляционного ковра удаляем все загрязнения и просушиваем. Следите за тем, чтобы на мембране не оставались мыльные и жирные разводы.
  • Накладываем заплатку со скругленными краями на заранее покрытое битумно-полимерной мастикой влагоотталкивающее полотно.
  • Удаляем с обратной стороны бутиловой ленты защитную пленку и приклеиваем ее.
  • С усилием укатываем заплатку силиконовым валиком или заглаживаем вручную тряпкой.
  • Края заплатки заделываем полиуретановым герметиком.

Кроме трещин и других незначительных повреждений, во время эксплуатации могут возникнуть дефекты в укладке мембраны. Чаще всего появляется отслоение полосы в местах приваривания шва. В таком случае покрытие не подлежит ремонту – его удаляют, а на его место укладывают новую полосу. На новом шве в верхней части желательно приварить дополнительную металлическую полоску шириной 10 см.

Вентиляция кровли – почему это важно?

Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.

Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:

  • достаточный приток свежего воздуха в подкровельное пространство;
  • стабильную температуру и влажность на чердаке;
  • надежную защиту кровли, перекрытия и стен от образования плесени;
  • полноценное функционирование теплоизоляционного материала.

Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.

Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.

Требования к вентилированию кровли

Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.

Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см

Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха

В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.

При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы

Разновидности вентиляции для кровли

Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.

Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:

  1. Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
  2. Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.

Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.

Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.

Вентилирование крыш с утепление и без него

Технологических особенностей при монтаже вентсистем крыш разной формы нет. В двускатных и односкатных, ломаных, вальмовых и шатровых формах принципы вентиляции одинаковы. Меняется только сложность монтажа и число устанавливаемых приборов.

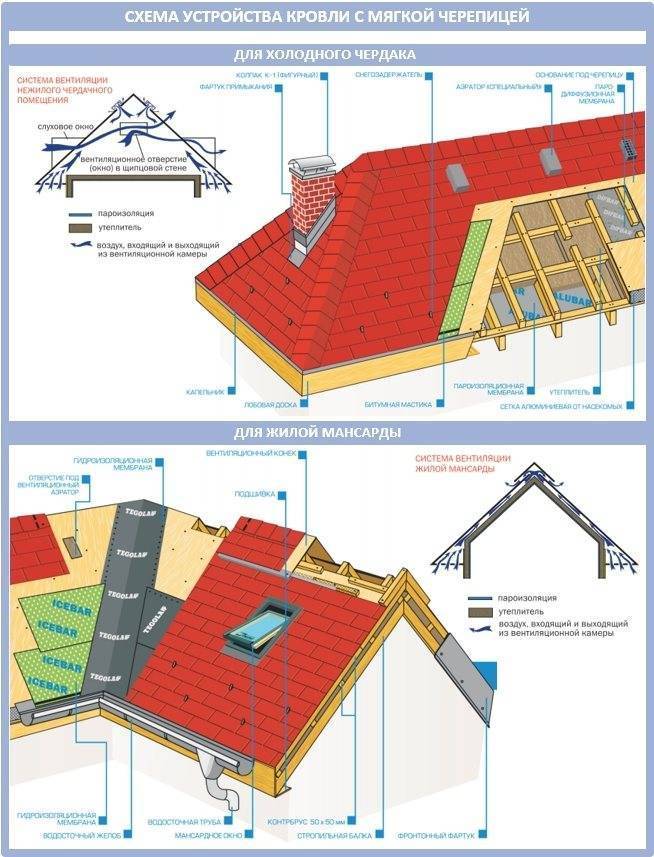

Обустройство холодной крыши

На холодном чердаке подкровельное пространство обдувается большим объёмом воздуха, поэтому влага не конденсируется. Воздух свободно циркулирует через карнизные свесы, конек, слуховые окна, вальмовые хребты крыши и ендовы.

В двускатной крыше воздух поступает через карнизы или отверстия во фронтонах. В каменных фронтонах отверстия для притока воздуха делаются в виде окон, открывающихся вручную.

Слуховые окна кукушки разрабатывают во время проектирования дома. Они выполняют множество функций: производят вентилирование, уравнивают давление за пределами кровли и внутри чердака, чтобы при превышении крышу “не снесло” в прямом смысле

В 4-хскатной вальмовой крыше фронтонов нет. Здесь в роли воздухозаборника выступают карнизные свесы с отверстиями от 5 до 10мм. Воздух выходит через наклонные вальмовые ребра и слуховые окна. Если для разгрузки их недостаточно, ставят аэраторы и крышные вентиляторы.

Проблемными местами скатной формы крыши являются разжелобки – зимой в них скапливается снег. Поэтому целесообразно вдоль разжелобков установить точечные аэраторы или устройства принудительной вентиляции.

Организация вентиляции теплой крыши

В утеплённой крыше между кровлей и чердаком находится теплоизоляционный материал с обеих сторон закрытый прослойками гидро- и пароизоляции. Если кровельный пирог уложен с соблюдением всех норм, то на стропильные ноги, теплоизоляцию и покрытие не будут действовать ни бытовые испарения снизу, ни атмосферная влага сверху.

Классическая схема вентиляции для утеплённых крыш неизменна. Через карнизные свесы втягивается воздух и выталкивается из-под вентилируемого конька, ендовых и вальмовых планок. Вместе с потоками воздуха выходят бытовые испарения, которые частично проникают через пароизоляцию, конденсат, оседающий из-за разницы температур внутри чердака и за его пределами, атмосферная вода.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

  1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
  2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
  3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
  4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
  5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
  6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Вентиляция мягкой кровли

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Примение кровельного аэратора на мягкой кровле

  • Использование аэраторов относится к точечной технологии вентиляции.
  • Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.
  • Высота и диаметр могут быть разными. Количество тоже различно:
  • Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
  • Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

Особенности монтажа:

  • При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
  • Выступающий край загибают на черепичное покрытие;
  • На отогнутые края ставят конек;
  • Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Преимущество вентилируемого конька: его можно установить не только в процессе возведения крыши, но и позже, без демонтажа покрытия.

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Обратите внимание

Важный момент в процессе устройства крыши: между слоем утеплителя и основанием для черепицы (листами фанеры) необходимо оставлять воздушный зазор.

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

Карнизная вентиляция кровли

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Здесь тоже есть варианты:

  • Подшивка крыши перфорированными софитами;
  • Врезанные в софиты ПВХ решетки для вентиляции;
  • Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

  • Вентиляционные насадки;
  • Инерционные турбины;
  • Электрические вентиляторы для кровель.

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли

Обратите внимание

Узел представляет собой проем в перекрытии и крыше, через который проходит металлическая труба с толщиной стенки не меньше миллиметра.

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Тонкости укладки черепицы на коньке и ендовах

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровлиОсобенности монтажа гибкой черепицы в основном заключаются в ее укладке на коньке, ендовах.

На кровельном коньке требуется их минимальное количество: оформление конька может осуществляться покупным металлическим элементом или изготовленным на основе гонта. Данные элементы можно вырезать из мягкой черепицы.

Укладка конька – процесс несложный: необходимо перегнуть через конек фрагмент гонта и зафиксировать при помощи оцинкованных гвоздей или саморезов.

С особенной тщательностью следует подходить к монтажу ендов, поскольку именно в этих точках наиболее часто случаются протечки.

Данная мера необходима даже в случае значительного уклона кровли и отсутствия подкладочного ковра. Аналогичным образом следует проклеивать конек, стыки между фанерами или плитами ОСП.

В ендовах мягкую черепицу надо подрезать по направлению данного элемента, а не загибать. Для повышения прочности стыка производят проклеивание дополнительным слоем гонта.

С полос мягкой черепицы вырезают фрагменты, которые проклеиваются на соседние скаты с нахлестом над уже смонтированным слоем битумной черепицы.

ВЫВОДЫ:

  • Мягкая черепица является самым популярным кровельным материалом.
  • Ее основные преимущества – это легкость, простота монтажа, высокое качество, долговечность и доступность.
  • При работе с гонтом необходимо придерживаться некоторых правил: хранить материал в закрытых помещениях, монтаж производить при температуре воздуха выше +5 градусов.
  • Обрешетка должна быть сплошной, гладкой, совершенно ровной.
  • Для предупреждения образования конденсата в подкровельном пространстве и последующего гниения деревянных элементов необходимо устроить систему вентиляции.
  • Для качественного проведения монтажа требуется предварительная разметка скатов.
  • Монтаж мягкой черепицы начинают с нижней части ската.
  • Монтаж конька не представляет особой сложности, а при монтаже ендов надо проявлять особую тщательность для предупреждения возможных протечек.

https://youtube.com/watch?v=klqjd6X0NBs

Инструменты для монтажа

Гибкую кровлю может укладывать 1 человек, единственное требование к поверхности крыши — ее уклон должен превышать 12º. Максимальный угол уклона не ограничивается. Работы требуют наличия следующих материалов и инструментов:

  • нож,
  • молоток,
  • герметик,
  • мастика,
  • кровельные гвозди,
  • рабочие перчатки,
  • мастерок для нанесения мастики,
  • коньково-карнизная полоса,
  • планки торцевые и карнизные,
  • гидроизоляционный подкладочный ковер.

Подготовка поверхности

Основание, к которому прикрепляется материал, должно быть сплошным. Этим отличается устройство кровли из мягкой черепицы от крыш, для которых применяются другие материалы. Для сравнения: металлочерепицу укладывают на обрешетку, между брусьями которой допускается зазор. Это связано с высокой жесткостью металлочерепицы. Мягкая кровля ею не обладает, поэтому требует предварительного монтажа прочного основания.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровлиДля него применяют плиты OSB (ориентированно-стружечные), фанеру толщиной от 9 мм влагостойкую, а также обрезную или шпунтованную доску. Любые из этих материалов укладывают со сдвигом швов, то есть вразбежку, при этом между ними оставляют зазор 1 см.

Поверхность должна быть чистой, гладкой и сухой. От этих условий зависит качество монтажа и срок службы покрытия.

Кровельный пирог также должен иметь следующие слои:

  • сначала на стропила укладывают пароизоляционный материал;
  • если планируется устройство мансарды, сверху укладывают утеплитель из минеральной ваты;
  • с внешней стороны на основание, например, плиты OSB, методом внахлест при помощи кровельных гвоздей прикрепляют гидроизоляционный кровельный ковер; каждую его полосу разворачивают горизонтально снизу вверх с нахлестом 15 см.

Подкладочный ковер кроме защиты от влаги защищает кровлю от разрушения, если работы по монтажу мягкой черепицы временно не проводят.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными. Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровли Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых. Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Основные составляющие мягких кровель

Итак, давайте рассмотрим, какие слои включает в себя гибкая кровля. Разбирать слои будем на примере черепицы, но если рассматривать и рулонный материал, то существенных отличий вы не увидите.

  1. Кровельное покрытие
  2. Подкладочный ковер
  3. Обрешетка (сплошная, плита OSB)
  4. Пароизоляционный слой
  5. Теплоизоляционные плиты

Данные слои могут не укладываться в данной последовательности. Все зависит от кровельного материала и функционального назначения здания.

Хочу поднять отдельную тему касательно обрешетки. Ведь именно от нее и будет зависеть срок эксплуатации вашей кровли.

В составе стропильной системы для мягких кровель обрешетка играет довольно важную роль. Ее крепеж производится на контрообрешетку, которая создается для обеспечения вентиляционных ходов, что позволяет удалять конденсат.

Для создания качественной обрешетки вам понадобится следующие материалы:

  • Доска из хвойных древесных пород.
  • Влагостойкая фанера или как альтернатива – плита OSB. Стоит отметить, что чем больше задается шаг стропильных ног, то тем толще берется фанерный лист.
  • Длинные гвозди.

В нормативных документах вы не найдете требований для обрешетки, которые я опишу ниже.

  • Обрешетка должна создаваться без каких-либо ступеней и неровностей.
  • Вся стыковка элементов должна проходить максимально качественно.
  • Если чердачное пространство не будет обустраиваться под жилое помещение, то не стоит делать ее сильно громоздкой, достаточно лишь того, чтобы она выдерживала расчетные нагрузки.
  • Промеж досок должен оставаться небольшой зазор в 1-3 миллиметра. Это позволит воздушным массам вентилировать пространство.
  • Все деревянные детали стропильной системы должны быть обработаны антисептиками (веществами, предотвращающими гниение).

Крепежные элементы для обрешетки должны прошивать все доски насквозь. Кстати, для повышения качества данной конструкции, эти места можно обработать.

Инструменты для монтажа

Гибкую кровлю может укладывать 1 человек, единственное требование к поверхности крыши — ее уклон должен превышать 12º. Максимальный угол уклона не ограничивается. Работы требуют наличия следующих материалов и инструментов:

  • нож,
  • молоток,
  • герметик,
  • мастика,
  • кровельные гвозди,
  • рабочие перчатки,
  • мастерок для нанесения мастики,
  • коньково-карнизная полоса,
  • планки торцевые и карнизные,
  • гидроизоляционный подкладочный ковер.

Подготовка поверхности

Основание, к которому прикрепляется материал, должно быть сплошным. Этим отличается устройство кровли из мягкой черепицы от крыш, для которых применяются другие материалы. Для сравнения: металлочерепицу укладывают на обрешетку, между брусьями которой допускается зазор. Это связано с высокой жесткостью металлочерепицы. Мягкая кровля ею не обладает, поэтому требует предварительного монтажа прочного основания.

Для него применяют плиты OSB (ориентированно-стружечные), фанеру толщиной от 9 мм влагостойкую, а также обрезную или шпунтованную доску. Любые из этих материалов укладывают со сдвигом швов, то есть вразбежку, при этом между ними оставляют зазор 1 см.

Поверхность должна быть чистой, гладкой и сухой. От этих условий зависит качество монтажа и срок службы покрытия.

Кровельный пирог также должен иметь следующие слои:

  • сначала на стропила укладывают пароизоляционный материал;
  • если планируется устройство мансарды, сверху укладывают утеплитель из минеральной ваты;
  • с внешней стороны на основание, например, плиты OSB, методом внахлест при помощи кровельных гвоздей прикрепляют гидроизоляционный кровельный ковер; каждую его полосу разворачивают горизонтально снизу вверх с нахлестом 15 см.

Подкладочный ковер кроме защиты от влаги защищает кровлю от разрушения, если работы по монтажу мягкой черепицы временно не проводят.

Последствия отсутствия кровельной вентиляции

В случае отсутствия вентиляционной системы под кровлей из битумной черепицы в полом пространстве может скапливаться влага, из-за чего крыша начнет прогнивать, а значит, прочность конструкции значительно снизится. Помимо этого, отсутствие должного воздухообмена приведет к намоканию утеплителя, из-за чего его теплоизоляционные свойства будут нарушены.

Особенно важную роль вентиляция кровли выполняет в зимнее время года, когда снег задерживается на крыше. Так, под воздействием теплого пара, “застрявшего” в подкровельном пространстве, снег начинает постепенно подтаивать, и превращаться в лед. Такие ледяные скопления могут привести не только к возникновению протечек, но и к нарушению работы водосточных систем.

Вентиляция кровли из мягкой черепицы: проектирования и обустройства мягкой кровлиПоскольку монтаж конькового элемента в домах с неправильной или ровной формой крыши будет невозможным, наиболее эффективным способом вентиляции в данном случае станет принудительное вентилирование

Установка системы коньковой вентиляции позволяет искусственно создать конвективный поток воздушных масс между карнизом и коньком, благодаря чему теплый воздух не будет задерживаться под крышей.

Еще один плюс – в отличие от точечного вентилирования, коньковый аэратор можно замаскировать при помощи мягкой черепицы, не нарушая целостность конструкции.

Выводы и полезное видео по теме

Разобраться в том, как правильно установить коньковую вентиляцию на крыше своими руками, можно посредством следующего видеоролика:

Вентилирование кровли из черепицы позволяет не только решить проблему скопления конденсата в подкровельном пространстве, но и сэкономить на обогреве или охлаждении помещений в зависимости от внешней температуры. Для мягкой кровли идеально подходит коньковый аэратор, обеспечивающий доступный выход отработанных воздушных масс и приток свежего воздуха внутрь крыши.

Если вам приходилось самостоятельно монтировать коньковый аэратор для вентиляции мягкой кровли, то, пожалуйста, расскажите нам свою историю. Ваш опыт может помочь многим нашим читателям определиться с видом вентиляции кровли и правильно установить систему своими руками. Оставить свой комментарий вы сможете в специальном поле, расположенном прямо под статьей.

голоса

Рейтинг статьи

Оцените статью
