Вентиляция коттеджа: варианты организации системы воздухообмена + правила устройства

Основные причины ухудшения тяги в системе вентиляции

Среди них они очень известны:

• трудности с наружным воздухом в котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность существенно ограничивает возможность проникновения воздуха;
• те же последствия после замены двери, если зазор между полом и нижним краем минимальный или отсутствует;
• уменьшите естественные сквозняки в жаркое время года за счет уменьшения разницы температур снаружи и внутри дома;
• появление зон застоя или низкого давления при сильном атмосферном ветре, что также отрицательно влияет на работу вентиляционных систем, поэтому в таких условиях необходим дополнительный контроль тяги.

При эксплуатации системы принудительной вентиляции в котельной выбирайте вентиляторы с крыльчатками, которые не искрятся от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Чрезмерная вентиляция приводит к плохим тепловым условиям, ухудшению жилищных условий в доме.

Устанавливайте вентиляцию своими руками, постарайтесь получить квалифицированную консультацию и учтите их замечания.

Микроклимат в помещениях различного типа

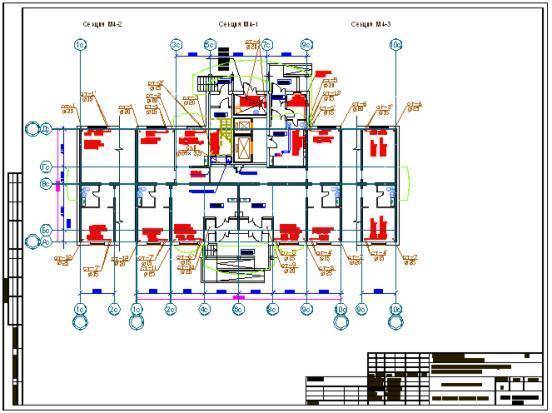

Схема вентиляционной системы разрабатывается при проектировании здания. Инженерами и проектировщиками учитывается специфика строения, архитектурные особенности, разность климатического режима в помещениях.

Перед подачей в помещение воздух в холодное время года необходимо нагреть. Для этого используются канальные нагреватели в приточных вентиляционных системах

В помощь специалистам приходят нормативные документы, устанавливающие границы предельных значений микроклимата:

• СП 7.13130.2013;
• СП 60.13330.2016;
• СП 252.1325800.2016.

Перед началом работ по проектированию системы кондиционирования и вентиляции общественных зданий необходимо определить, к какой категории относится строение.

По ГОСТу 30494-2011 выделены категории:

1. 1 категория. К ней относятся все помещения, в которых люди находятся в состоянии отдыха и покоя, лежа или сидя.
2. 2 категория. Здание предназначено для умственного труда или учебы.
3. 3а. Для помещений характерно массовое пребывание людей без теплой верхней одежды, преимущественно сидя.
4. 3б. В помещениям пребывают люди в уличной одежде, как правило, сидя.
5. 3в. В помещениях находятся люди в уличной одежде, стоя.
6. 4 категория. Места занятий подвижным спортом.
7. 5 категория. Помещения данного типа предполагают присутствия людей в полураздетом виде (бассейны, тренажерные залы).
8. 6 категории. К категории относятся помещения, где люди пребывают кратковременно (кладовые, санузлы, вестибюли, коридоры).

Перед инженерами стоит довольно сложная задача по обеспечению оптимальных параметров в каждом помещении.

Установка приточного вентилятора на крыше — пример рационального использования площади общественного здания, который позволяет сэкономить место в помещении

По нормам в помещение должно постоянно поступать 20-30 м3 свежего воздуха на одного человека. Сейчас вокруг этого значения идут споры. При таком притоке может возникать сквозняк, весьма неприятный в холодное время года, когда нагревательные элементы вентиляции просто не успевают прогреть поток воздуха до комфортной температуры.

Еще один метод расчета необходимого воздухообмена базируется на формуле:

V = 3 м3 * S,

где S — площадь помещения.

Соответственно, на один квадратный метр приходится 3 кубических метра воздуха. Этот способ используется, как правило, для расчета необходимого притока в жилом помещении, но СНиП 31-05-2003 допускают такой расчет для кабинетов в административном общественном здании.

В расчетах для некоторых помещений, таких как туалет, курительная комната, кухня, в качестве величины, определяющей параметры вентиляционной системы, используется кратность воздухообмена.

Это величина, которая характеризует, сколько раз весь объем воздуха в помещении будет замещен в течение одного часа. Для кухни минимально допустимое значение — 3 об/час, для туалета — 5 об/час, для курительной — 7 об/час. Подобный расчет подходит только для небольших помещений, в которых люди находятся кратковременно.

Для небольших веток общеобменной вентиляции рациональнее использовать круглые канальные вентиляторы, их можно установить в любом положении

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение	Минимальный воздухообмен
Жилая комната	3 м3/час на 1 м2 площади
Кухня	60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната	25 м3/час
Совмещенный санузел	50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

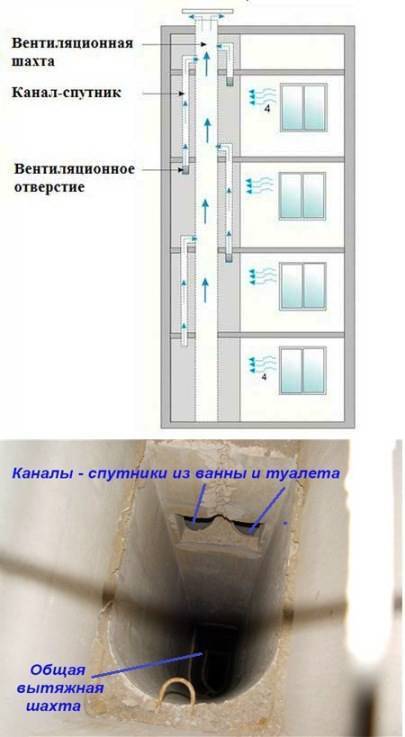

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Установка канальных систем воздухообмена

Популярная форма среди воздуховодов – квадратная, а среди вентиляторов – круглая, поэтому важно правильно осуществить соединение:

1. Найти оптимальный метод.
2. Расположить прибор в воздуховоде. Правильность отразится на интенсивности потока и уровне шума. Схематичное изображение предполагает использование эквивалентного диаметра:

D=√4hb/π,

где h – высота;

b – ширина воздухоотвода.

1. Выбрать направление двигателя вентилятора, обеспечивающее правильное движение воздушного потока.
2. Нужно устанавливать вентилятор с наименьшим количеством поворотов. Большое число изгибов ведет к торможению потока и сокращению производительности.

Монтаж круглого канального вентилятора требует соблюдения следующего порядка:

1. Открутить крышку, расположенную на клеммной коробке.
2. Подключить провода к соответствующим клеммам.
3. Закрыть крышку, проверить подключение, устройство включить в розетку.
4. Использовать разъемные хомуты для монтажа в воздуховод.
5. Компактно расположить монтажные кронштейны.

Для фиксации вентилятора подходит ровная поверхность. Канальное устройство требует наличия фланцевых соединений с переходником (актуально для квадратных и прямоугольных сечений). Оборудование и аксессуары должны соответствовать СНиПу 3.05.01-85.

Материал изготовления должен быть устойчивым к температуре и агрессивному воздействию. Перед покупкой вентилятора нужно сделать расчет мощности. Значение производительности меняется в зависимости от протяженности воздуховода, места установки и сечения вентилятора.

Основные правила проектирования воздуховода

Дополнительная вентиляция – проект, подразумевающий разводку охлаждающего оборудования. Объем работ зависит от особенностей помещения и желания клиента. Сплит-система – отдельная структура «под ключ», самостоятельно организующая обмен потоками воздуха, без вентиляции.

Центральная система должна быть задумана и смонтирована на этапе закладки корпуса здания. Застройщик должен предусмотреть, чтобы каждое жилое пространство имело возможность регулировать воздушную среду.

На порядок обустройства вентиляционной тяги в частном строении влияют виды материалов, используемые при возведении короба. Применение гладкой доски или сруба совместно с печным отоплением исключает необходимость организации дополнительной циркуляции. Использование каркасного материала или кирпича требует начинать проектирование с определения воздухообмена и оптимального сечения канала.

Кухня и санитарно-гигиенические комнаты – помещения, для которых свойственна температура и влажность, поэтому для них нужно повысить показатель воздухообмена. При составлении проекта нужно соблюдать определенные правила:

• проанализировать помещение;
• рассчитать главные показатели – сечение каналов, коэффициент полезного действия, кратность воздухообмена;
• выбрать подходящую конструкцию, удобную для доступа и технического обслуживания;
• изолировать вентиляцию от шума и холода;
• подобрать устройство, соответствующее предварительным расчетам.

Короб из металла актуален для промышленных предприятий, предусматривающих выход воздуха с большой скоростью или работу при отрицательных значениях. Для квартиры – пластиковая конструкция – простая в монтаже и легко вписывающаяся в интерьер.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Требование к помещению котельной

Проекты котельных для коттеджей составляются согласно установленным стандартам. Для каждого вида топлива правила немного отличаются. При этом можно выделить общие требования:

• нельзя ставить в одном помещении больше двух котлов;
• монтаж дымохода должен соответствовать СНИПам;
• стены и пол должны быть сделаны из негорючего материала (кирпич, бетон) или облицованы керамической плиткой;
• противопожарная входная дверь;
• высота потолков не менее 2,5 м;
• общая площадь помещения не менее 6 кв. м;
• наличие окон для проветривания.

Все оборудование должно устанавливается таким образом, чтобы к нему был свободный доступ для обслуживания. Обязательно делать отступ от стен не менее полуметра, лучше метр. По правилам «хорошего тона» необходимо делать разводку труб параллельно и перпендикулярно. Все должно быть по уровню, красиво и аккуратно.

Почему котельная должна быть отдельно

Отдельная котельная в коттедже — это техническое помещение, где расположено все оборудование для отопления и ГВС. Соответственно, оно уже не занимает места в жилой зоне, не шумит и не портит интерьер. Расположение элементов системы отопления в отдельном помещении сводит к минимуму возможность повреждения каких-либо узлов по неаккуратности, туда можно ограничить доступ для детей.

Еще это более безопасно. В жизни бывает всякое, оборудование может поломаться. Бывает, что из-за неисправности дымохода возникает обратная тяга, вследствие чего угарный газ попадает в помещение. Также нужно понимать, что в котлах (особенно твердотопливных) и бойлерах косвенного нагрева высокое давление, они могут взорваться. И последнее – это пожаробезопасность. В котельной нет горючих материалов, поэтому риск пожара сводится к минимуму.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

1. площади и формы цеха;
2. количества персонала;
3. интенсивности физической нагрузки людей;
4. технологии производства;
5. тепловых потерь оборудования;
6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Минимальный расход м3/ч, наружного воздуха на одного человека.

СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха».

В таблице установлены нормы для людей, находящихся в помещении более 2 ч непрерывно.

	с естественным проветриванием	без естественного проветривания
Общественные здания административного назначения*	40	6020**
Жилые при общей площади квартиры на одного человека
— более 20 м	30***	45
— менее 20 м	3 м3/ч на 1 м2 жилой площади	—
* Норма наружного воздуха приведена для помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения норму наружного воздуха следует принимать по требованиям соответствующих нормативных документов. ** Для помещений, в которых люди находятся не более 2 ч непрерывно (кинотеатры, театры и др.). *** Не менее 0,35 воздухообмена в час, определяемому по общему объему квартиры.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

https://youtube.com/watch?v=KvTaDb2wss4

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.
