Вентиляция цокольного этажа: общая технология обустройства + способы эффективного воздухообмена

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Приточно-вытяжная вентиляция

Вентиляция цокольного этажа: общая технология обустройства + способы эффективного воздухообмена

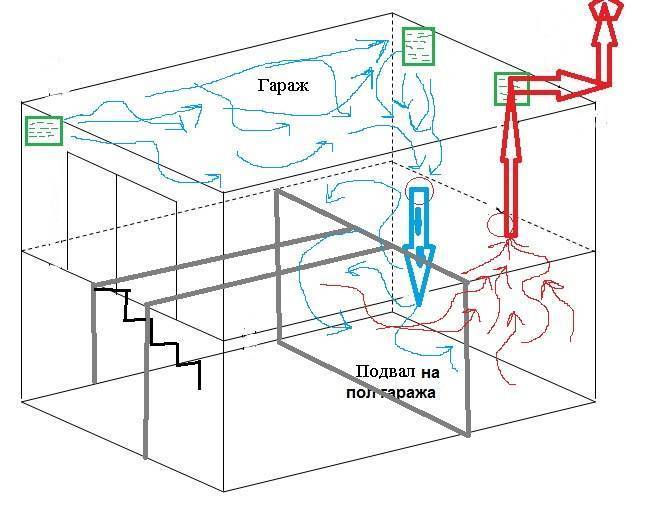

Оптимальные микроклиматические условия в любом подвальном помещении достаточно хорошо поддерживаются системами приточно-вытяжного типа, состоящими из пары воздуховодов:

  • обеспечивающего приток воздушных масс внутрь помещения;
  • организующего вытяжку воздуха наружу.

Самостоятельная организация естественного приточно-вытяжного вентилирования подвала предполагает поэтапное выполнение следующих несложных мероприятий:

  • фиксация нижнего конца приточной трубы на высоте полуметра от пола подвального помещения, с выведением верхней части трубы на высоте один метр над уровнем грунта;
  • установка нижней части вытяжной трубы на высоте полутора метров от пола в подвале, с выводом верхнего конца на полуметровой высоте над кровельным коньком;
  • прикрытие верхней части труб специальными защитными зонтиками или колпаками, которые препятствуют попаданию снега и дождя внутрь системы, а также участвуют в регулировании скорости перемещения воздушных потоков.

Вентиляция цокольного этажа: общая технология обустройства + способы эффективного воздухообмена

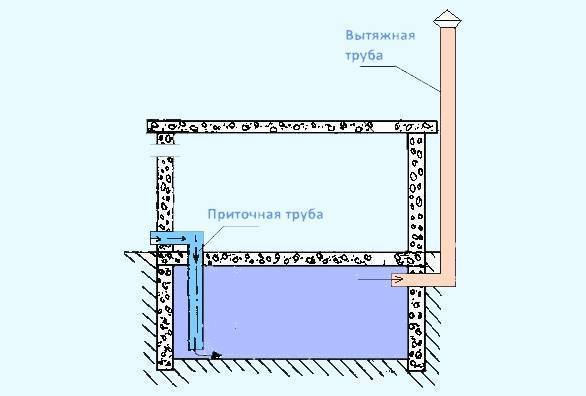

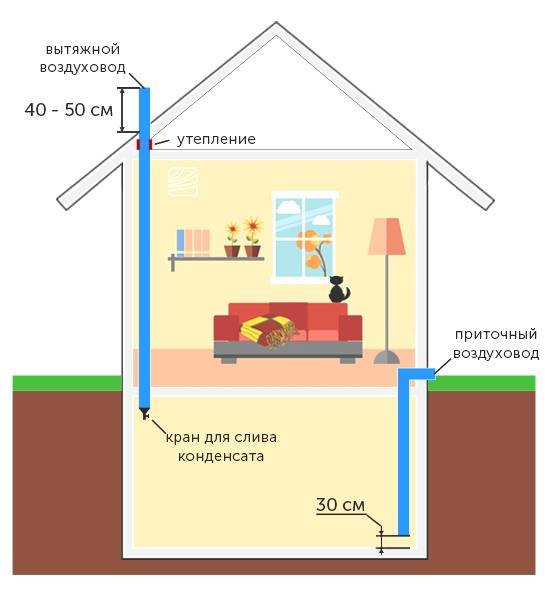

Общая схема вентиляции подвала

Достаточная тяга обеспечивается температурным перепадом, образуемым на разных уровнях трубной системы. Приточная труба обеспечивает доступ воздушных масс в подвал с улицы, а за отвод воздуха из подвального помещения отвечает вытяжной элемент.

Монтаж вентиляционных каналов выполняется в противоположных сторонах помещения, что предотвратит образование застойных и непроветриваемых зон в пространстве под полом. Для обустройства вентканалов, как правило, применяются стандартные пластиковые трубы D 1,0-1,5 см.

Более трудоемким является способ изготовления каналов из оструганных и ровных досок. Подпольное пространство в многоквартирных домах обязательно разделяется на отдельные отсеки, что позволяет установить сразу несколько вентиляционных систем по типу «приток-выдув».

Только качественная и грамотно организованная вентиляция подвального помещения обеспечивает двукратный воздухообмен в течение часа.

В небольших по площади подвалах рекомендуется монтировать типовой одиночный деревянный вентилирующий канал, разделенный на пару отсеков: для притока воздуха и его вытяжки.

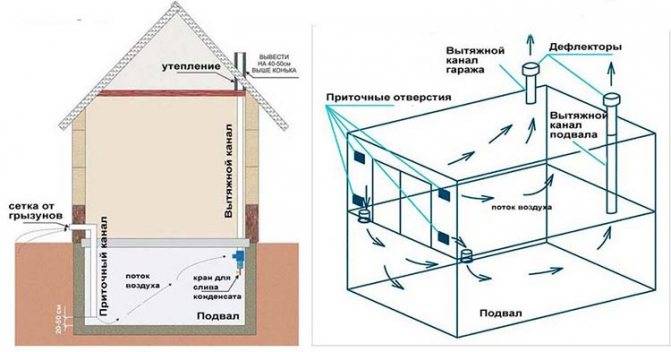

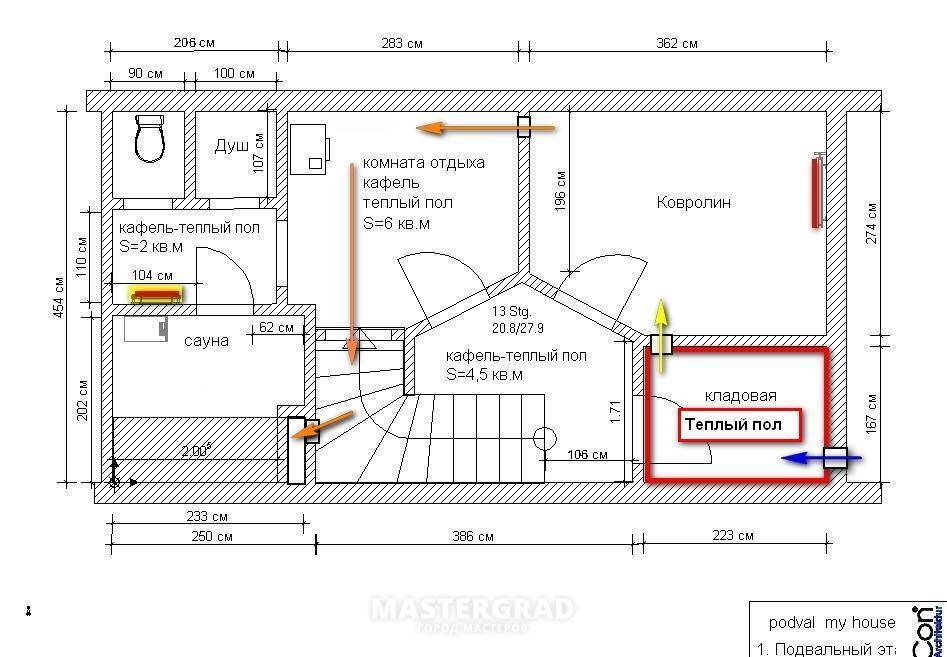

Схема монтажа вентиляции в цокольном помещении

Если разбить процесс установки естественной вентиляции на основные этапы, получим:

  • Расчет необходимой производительности вентиляционной системы. Данная процедура должна производиться на этапе проектирования здания. Формулы легко найти в сети, а результаты сопоставить с нормативными требованиями.
  • Определиться с количеством вентиляционных отверстий – чем их больше, тем равномернее воздух поступает в помещения.
  • Определить пути перемещения воздушных масс, чтобы найти точные места расположения притоков.
  • При строительстве стен цоколя сформировать продухи нужного размера и установить больше широких окон, через которые будет производиться проветривание в жаркое время года.
  • Установить центральное вытяжное отверстие для жилых комнат и отдельные для помещений, в которых в воздухе накапливаются вредные вещества (кухня, котельная).

Как не допустить ошибок

Если вертикальный дымоход проектируется и устанавливается одновременно со строительством дома, то его встраивают в стену, используя для этого трубы из разных материалов либо специальные фасонные блоки с полостями внутри.

  • Чтобы вентиляция работала хорошо, каналы необходимо формировать из материалов, обладающих высокими тепло-инерционными свойствами, например, кирпича или керамических и асбестовых труб. Такие материалы как пластик и металл тоже используют, но нужно отдавать себе отчет в том, что эффективность такой системы будет страдать.

    Вентканал в доме

  • Причина заключается в том, что та же сталь быстро нагревается и также быстро отдает тепло. В результате воздух при подъеме будет быстро остывать, что ослабит тягу. Современные металлические воздуховоды имеют коаксиальное строение – две трубы разных диаметров вставлены одна в другую, а между ними проложен слой теплоизолятора. Такие системы будут работать эффективно, однако стоят немалых денег.
  • Одностенные трубы из нержавеющей стали можно использовать, если замуровывать их внутри кирпичной кладки, вплоть до окончания вентиляционного канала. Существуют и другие варианты труб, например, вермикулитовые. Каждый вариант имеет свои характеристики, которые необходимо изучить перед использованием.
  • Вытяжное отверстие в помещении располагается на максимально возможной высоте, так как именно в этой части комнаты скапливается нагретый воздух, углекислый и угарный газ. В то же время приточные отверстия нужно разместить ниже, чтобы обеспечить разницу в перепаде температур и давлении.
  • Если проектом предусмотрен вентканал, проходящий до конька крыши, то перепад высоты между приточным и вытяжным отверстием может быть минимальным. Если же стояк не спроектирован и требуется сделать независимую систему для проветривания цоколя, приточное отверстие нужно соединить с трубой и провести его близко к полу. Если этого не сделать, воздух практически не будет двигаться даже зимой. В нижней части комнаты будет постоянная сырость.
  • От нижней точки приточного воздуховода до пола оставляется минимальное расстояние в 30 см. Холодные массы воздуха тяжелее легких, и силами гравитации придавливаются к полу и распространяются по нему. Для беспрепятственного движения воздуха между комнатами, необходимо оставить под дверями зазор в 2 и более см.
  • При расчете путей движения воздуха необходимо учесть, чтобы массы проходили через все помещения. Помещения, которые изолируются от других по разным причинам, оборудуются отдельными вытяжками.
  • Чтобы усилить тягу, рекомендуем на центральной вытяжке, которая также располагается в стене, установить вертикальную трубу, и вывести ее вверх на максимально возможное расстояние. Такая труба будет иметь всего 1 поворот, который сильно не ослабит тягу.
  • Используйте утепленные коаксиальные дымоходы. Чем дальше труба будет выдвинута от стены, тем сильнее она будет обдуваться ветром. Если участок вывода вентканала закрыт со всех сторон заборами и другими сооружениями, вывод трубы нужно поднять выше самой высокой точки данных объектов, чтобы ветер мог обдувать флюгарку.
  • Не допускайте нарушения герметичности воздуховодов – каждая щель будет уменьшать тягу. Обязательно просчитайте производительность вытяжного отверстия, которого должно хватить для вывода нормативных значений объема воздуха, в расчете на одного человека, находящегося в комнате.

Производительность берется с запасом, при необходимости тяга ограничивается искусственно, за счет клапанов и затворов.

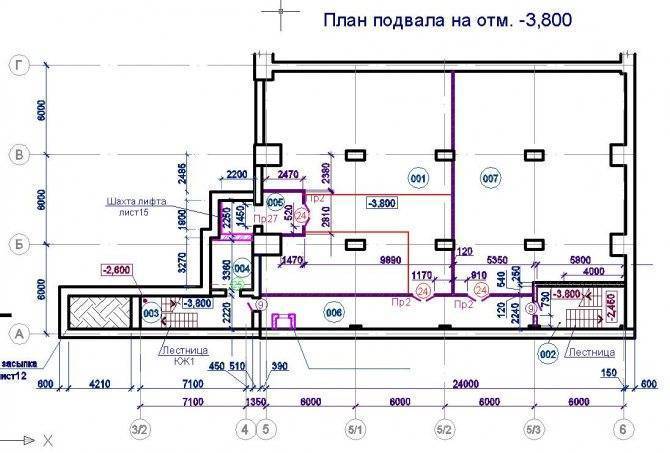

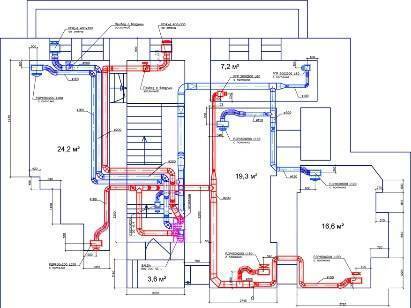

Как правильно спроектировать систему в частном доме

Проектированием лучше заниматься на стадии строительства, когда есть возможность удобно расположить сборные элементы, определив для них место в техническом шкафу. Выход располагают на стороне, противоположной от окон, если они есть. При их отсутствии устанавливают впуск на стену либо перекрытие. Отверстие под него бурят во время возведения цокольного этажа. Сверлить отверстие необязательно. Его можно оставить в кладке. В опалубке фиксируют полую деталь нужной формы с правильными размерами, соответствующими параметрам клапана. Когда раствор схватится, эту деталь вынимают либо оставляют, если она не мешает дальнейшему монтажу.

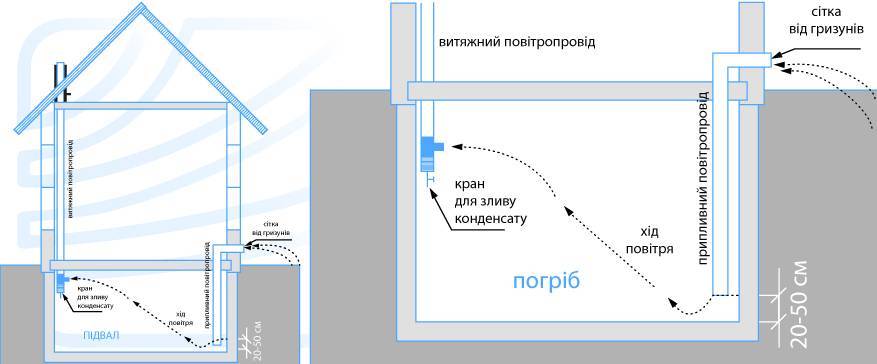

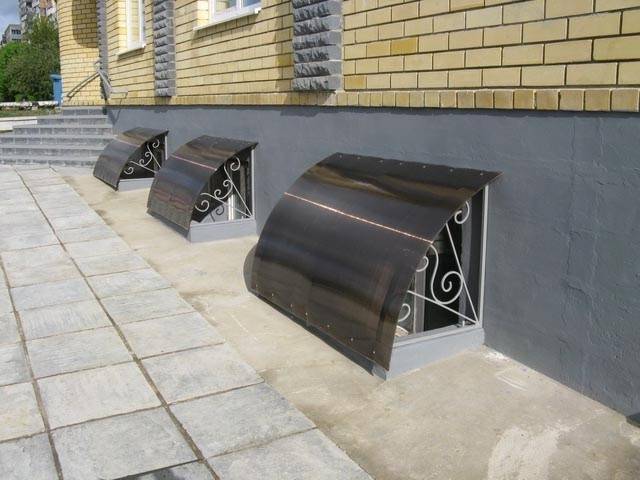

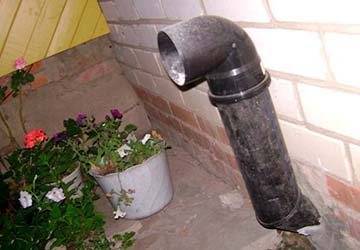

В случае заглубления конструкции патрубок крепят в стене и отводят вверх через почву. Если уровень потолка выше нулевой отметки, отверстие просто закрывают решеткой. Она защищает корпус от проникновения грызунов и крупных насекомых. При таком расположении следует учитывать среднюю высоту снежного покрова. Снег не должен закрывать решетку, иначе вентиляция подвала в частном доме перестанет работать.

Что влияет на эффективность вентиляции

  • Сечения впускных и выпускных каналов. Их принимают одинаковыми, чтобы создать равномерный отвод и поступление. Проектировать разные сечения имеет смысл только в случае постоянного использования приточных устройств. Вытяжку делают уже. Следует учитывать, что при выключенном оборудовании будет отводиться небольшой объем газа. Чтобы лопасти не перекрывали отвод в отключенном состоянии, лучше использовать модель с поворотным механизмом. Она крепится на петлях и способна поворачиваться, как дверная створка.
  • Объем помещения и его естественный микроклимат.
  • Назначение погреба и требуемые параметры. Чтобы хранить пищевые продукты, нужна температура около 5-10 градусов. Если в цокольном этаже планируется устраивать спальню, кабинет или мастерскую, условия следует сделать более комфортными. На них влияет не только отопление, но и количество холодного воздуха с улицы. Чем больше сечение клапана, тем холоднее станет внутри при заморозках.
  • Температура внутри и снаружи либо мощность приточного оборудования.
  • Высота трубы и ее расположение. Тяга зависит от уровня над нулевой отметкой. Лучше вывести вытяжку на кровлю через внутренние помещения. Так на стенках не будет скапливаться конденсат, выпадающий от холода. Один из вариантов — утепленные внешние короба. Верхнюю часть размещают над коньком либо на значительном расстоянии от него. Если подвал стоит отдельно, вытяжку поднимают на 1,5 м над верхней точкой кровли. Повороты создают препятствия воздуху и замедляют его течение. Лучше сделать его прямым на всех участках.
  • Правильное размещение входа и выхода. Их нельзя ставить рядом. Линия между ними должна проходить по всей комнате. За пределами линии возникают «мертвые зоны». Движение в них отсутствует. Свежий поток туда не поступает, и старый пропитанный сыростью объем остается на месте. Чтобы сквозняк его вытолкнул, этот объем должен находиться у него на пути.

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

  • проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом;
  • использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Деревянные дома – есть отличия?

Древесные поверхности регулярно должны обрабатываться морилками и прочими влагоотталкиващими составами (лаком, например).

Отличие в том, что в деревянных домах при естественном вентилировании обязательны небольшие форточки или фрамуги на цокольном этаже для дополнительного притока воздуха.

Кроме того для деревянных домов более предпочтительна принудительная вентиляция с дополнительным обогревом и просушиванием. Целесообразно использовать влагопоглотители различной конструкции дополнительно к системе проветривания – ими могут быть от примитивных коробочек с солью и древесным углем, расставленным по помещению или влагопоглотителей промышленного вида, которые могут также стать стильным предметом интерьера.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

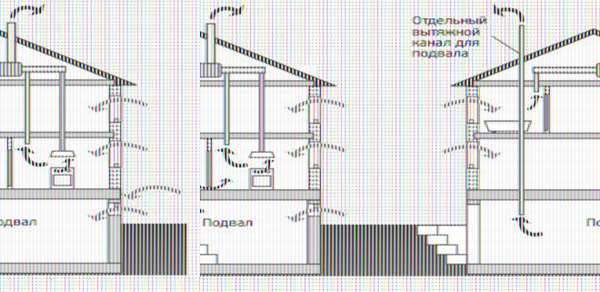

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

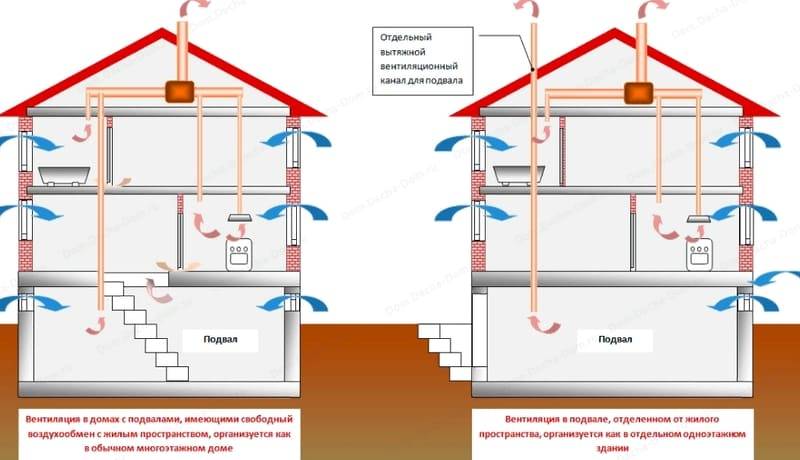

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

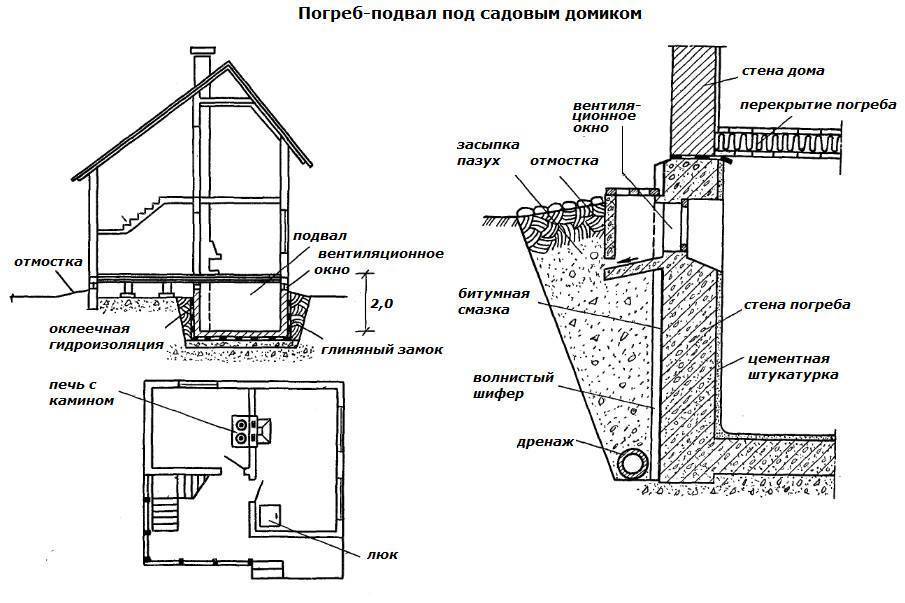

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Виды систем вентиляции

Вентиляция в цоколе дома из клееного бруса, кирпича, пеноблоков или других стройматериалов, проект которого подразумевает наличие такого помещения, может быть смонтирована тремя способами:

  • Естественным;
  • Принудительным;
  • Приточно-вытяжным.

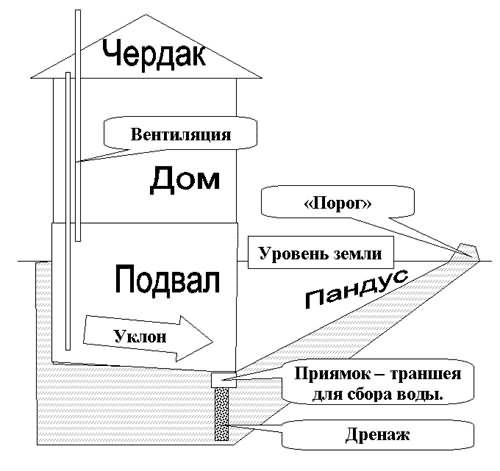

Естественная вентиляционная система

Это самый простой способ воздухообмена. Его основные преимущества:

  • небольшая стоимость (потребуется лишь купить немногочисленные монтажные материалы);
  • возможность обустройства, как на этапе строительства здания, так и после завершения строительных работ;
  • простой монтаж, который легко провести своими руками.

Монтаж естественного воздухообмена

Для установки потребуется две трубы из ПВХ 12*12 сантиметра или одна труба сечением в 15 сантиметров, в которой делается два канала.

Для максимальной эффективности нужно расположить каналы как можно выше. Закрепив их под потолком цоколя, закройте внешние выводы от насекомых и попадания осадков. Для этого нужно надеть на трубы сетку и сделать над выходом козырек от снега и дождя.

Сечение труб, отвечающих за подачу воздуха должно быть одинаковым. Допускается небольшая разница в пользу вытяжной шахты.

Естественный воздухообмен подвала одноэтажного дома отлично работает в помещениях с небольшой площадью. Для площади большого размера этого недостаточно.

Принудительная система воздухообмена

Если площадь цокольного помещения превышает 40 квадратных метров, необходима принудительная циркуляция воздуха. Нагнетание воздушных потоков не зависит от температуры снаружи. Перемещение воздушных масс предотвращает образование сырости, грибка и плесени. Такая система также позволяет равномерно прогревать воздух в подвале, делая его пригодным для самых разных целей: от хранения вещей, до функционального использования.

Минусы принудительного воздухообмена:

  • более высокая в сравнении с другими методами стоимость;
  • более сложный монтаж;
  • необходимость в периодическом обслуживании,
  • зависимость от электроэнергии в доме. Без подключения к электросети она не будет работать.

Способы монтажа принудительной вентиляции

  • Установка электрических вентиляторов. Монтируется два вентилятора: один в приточном воздуховоде, второй в вытяжном. Вентиляторы могут работать на разной мощности, нагнетая воздух с разной интенсивностью.
  • Монтаж дефлекторов или ветряных устройств, улучшающих нагнетание воздуха. Этот тип оборудования улучшает циркуляцию воздуха, облегчая задачу вентиляторам.

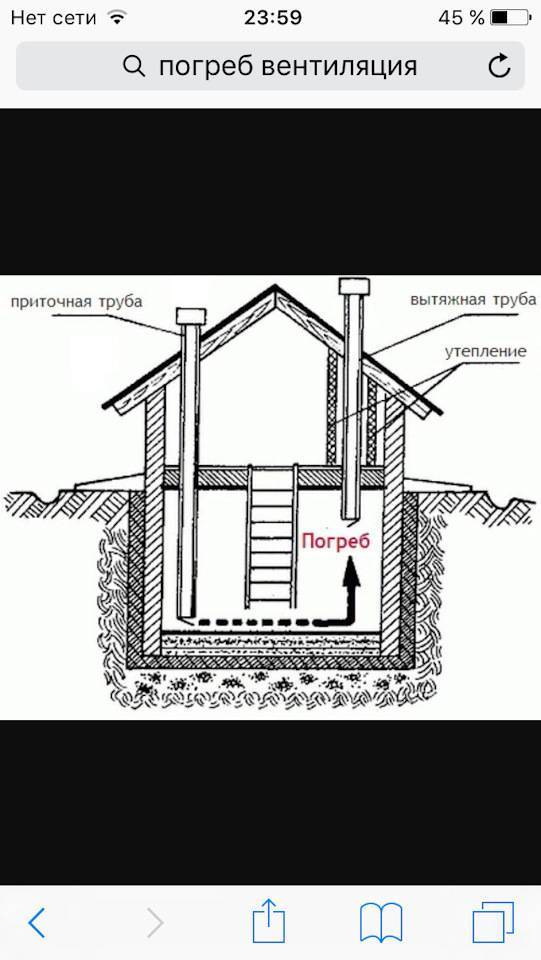

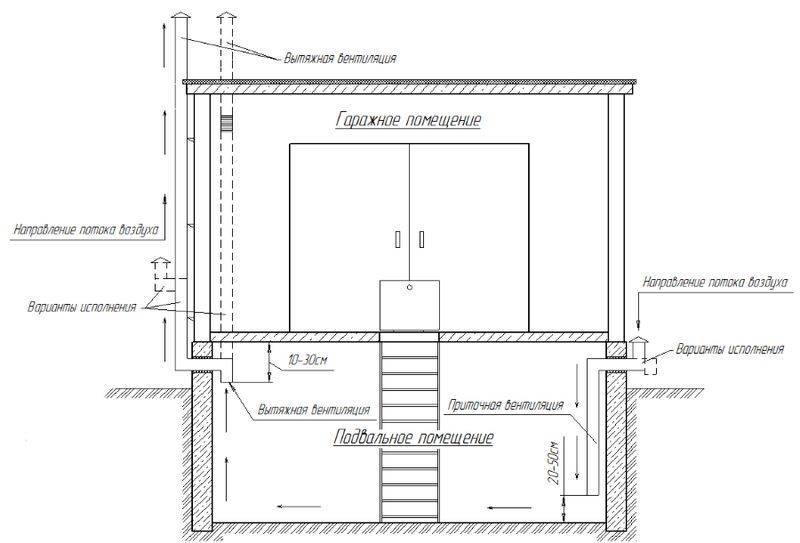

Приточно-вытяжная вентиляция

Ее работа строится на использовании приточного и вытяжного воздуховодов. Приточный воздуховод монтируется на высоте полуметров от пола помещения. Верхний край — выше уровня почвы на один метр.

Вытяжная труба крепится на уровне 1.5 метра от пола. Верхний край ее выходит за конек крыши не меньше чем на 0.5 метра.

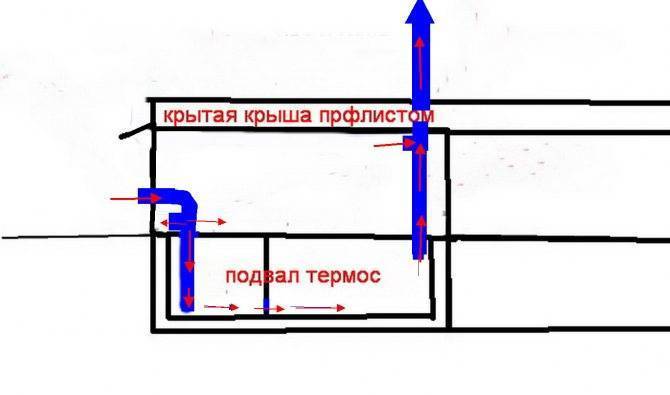

Тяга в воздуховодах образуется за счет разницы температуры. По приточной шахте воздух опускается в подвал, а по вытяжной поднимается на улицу.

Монтаж

Трубы для приточно-вытяжной циркуляции воздуха располагаются в противоположных сторонах помещения, иначе неизбежно образование застойных зон, которых смена воздушных слоев не касается.

Для контроля интенсивности проветривания желательно установить несколько заслонок в воздуховодах.

Для установки такой системы понадобятся пластиковые трубы сечением 10-15 сантиметров. Если помещение большое нужно монтировать каналы большего диаметра. Изготовить вентиляционные ходы можно и из деревянных досок. Этот вариант более трудоемкий, но такая шахта органично смотрится в интерьере деревянного дома. На ее стенках не образуется конденсат.

На верхние концы труб обязательно установить колпаки, препятствующие попаданию осадков и мусора от растущих возле дома деревьев.

Обеспечиваем чистым воздухом цокольный этаж

Особенности цокольного этажа ни у кого не вызывают сомнения в том, что помещение должно быть снабжено хорошей вентиляционной системой. Только правильно устроенный воздухообмен, позволит в таком помещении, как цоколь, кроме погреба, котельной, подсобных помещений, устроить здесь жилые помещения. Для этого необходимо соблюдение параметров, которые нужно реализовать еще на этапе строительства.

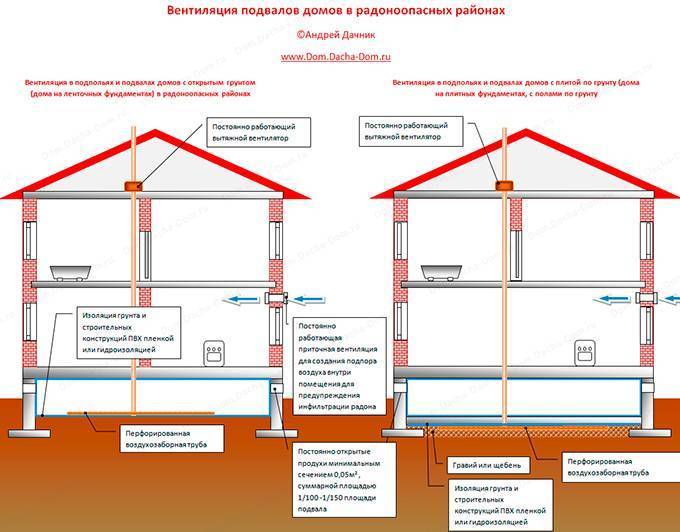

Вентиляция цокольного этажа: общая технология обустройства + способы эффективного воздухообменаТакой вариант вентиляции цокольного этажа не позволит радону (радиоактивно опасному газу) скапливаться в помещении

  1. Цокольный этаж обязательно должен быть разделен с надземными помещениями дома. Это продиктовано различными температурно-влажностными режимами, а также тем, что воздух цокольного этажа перенасыщен различными грунтовыми газами, в том числе радоном. Поэтому обязательно предусматривать разрыв в виде герметично закрывающейся двери, лучше – тамбура.
  2. Вентиляция цокольного этажа должна быть с принудительной подачей воздуха и с естественным его забором. Обычно, заказчик считает, что выполняет вентиляцию посредством сквозного проветривания через окна, но такого движения воздуха недостаточно. Зимой окна закрыты, а летом естественная вентиляция работает только благодаря ветровому побуждению, поэтому тяга отсутствует.
  3. Дополнительную проблему полуподвалу создает забор на улице, перекрывающий поток ветра в нижней части участка и в цокольные окна он не попадает.
  4. В силу того, что окна находятся на одной высоте, не создается нормального аэродинамического побуждения. В лучшем случае, при ветреной погоде, воздушный поток заходит в них с одной стороны и выходит с другой.
