Газовая рампа для баллонов: устройство + пример изготовления своими руками

Содержание

Отопление загородного дома баллонным газом: что необходимо и как смонтировать

Для того, чтобы определиться насколько целесообразно отопление загородного сжиженным газом из баллонов необходимо выяснить, что для этого нужно (какое оборудование, приспособления, трубы), как это всё смонтировать и, наконец: сколько это будет стоить?. Потому, что именно стоимость отопления, очень часто, является одним из главных критериев при выборе его вида.

Рис. 1 Схема отопления дома баллонным газом

Необходимое оборудование

Для монтажа отопление дома на газовых баллонах необходимы: газовый котел, горелка для сжиженного газа, газовые баллоны, редукторы, запорная арматура и газопровод с помощью которого все это будет подсоединено в одну систему.

Для того, чтобы было возможно отапливать дом баллонным сжиженным газом, первое, что необходимо: газовый котел. Какой же котел для этого подойдет? Да практически любой из тех, что предназначены и для магистрального газа.

Для отопления загородного или дачного дома газовыми баллонами можно применять газовые котлы как одноконтурные, так и двухконтурные (отопление +горячее водоснабжение) разной мощности, в напольном или настенном исполнении, с открытой или закрытой камерой сгорания.

Подавляющее большинство из них можно приспособить и для сжиженного баллонного газа, достаточно лишь сменить горелку, которая иногда идет в комплекте с котлом. Если же нет, то такую горелку можно купить.

При выборе газового котла необходимо отдать предпочтение модели с минимальным рабочим давлением: чем меньше, тем в данном случае лучше. Это позволит максимально использовать газ из баллона.

Кроме этого, важной характеристикой котла для отопления частного дома газовыми баллонами является его КПД. Желательно, подобрать котел с максимальным КПД (90-95%)

Этот показатель при работе котла на сжиженном газе более важен, чем при работе его от магистрали , так как значительно влияет на стоимость, а следовательно, и целесообразность такого вида отопления.

Кроме котла для отопления одной или двух комнат можно использовать газовый конвекторный обогреватель, который не требует монтажа системы труб и радиаторов.

Монтаж системы

Выполняя монтаж системы отопления дома с помощью газовых баллонов, к газовому котлу можно подключить одновременно один или несколько газовых баллонов. Второй вариант более предпочтителен, так как позволяет увеличить время работы установки между заменой баллонов. Лучше всего, объединить баллоны в группу с количеством от 3 до 10 штук.

Назначение

Главная проблема, возникающая при распределении пропана — отсутствие стабильности давления. Перепады могут нарушить нормальный режим работы горелки. Возможно и полное ее отключение.

Чтобы подобные проблемы не происходили, выходное должно быть больше, чем необходимый для горелки минимум. Это нужно для компенсации данного показателя в системе.

Также давление не должно превысить допустимый максимум, при котором механизм еще работает стабильно. Иными словами, ему полагается быть равномерным и вписываться в определенные конструкцией горелки рамки.

Для обеспечения такой стабильности пропан должен поступать к потребителю не напрямую из баллона, а через стабилизирующее устройство, позволяющее контролировать давление. Этим аппаратом и является рампа для газовых баллонов.

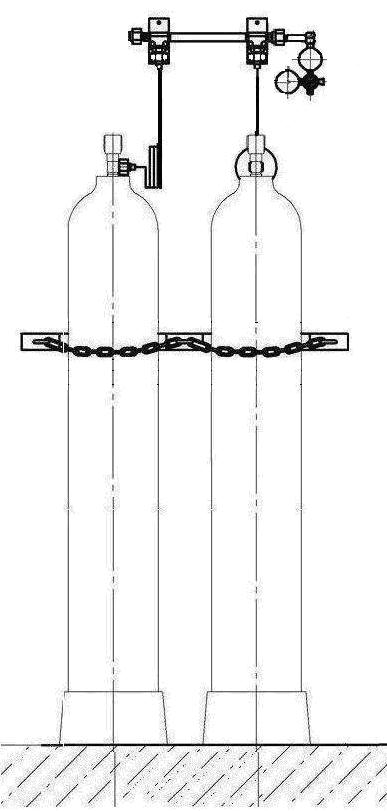

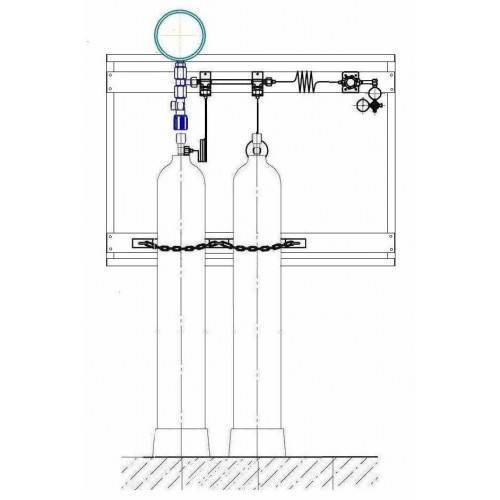

Что такое рампа для газовых баллонов?

Прямое подключение от баллона с газом к тому же водогрейному котлу часто сопровождается недостатками, которые могут выражаться, например, в виде перепадов давления. Такие условия негативно действуют на работу газовой горелки. В результате отмечается нестабильная работа котла, перебои подачи горячей воды и т.д.

Именно для стабилизации по давлению в первую очередь рекомендуется применять рампу для газовых баллонов, которую можно сделать своими руками.

Однако в целом устройство даёт пользователю ещё ряд эксплуатационных преимуществ:

  • безопасность работы на случай возможных утечек;
  • обеспечение оборудования стабильным рабочим давлением;
  • избавление газовых баллонов от эффекта «обмерзания»;
  • возможность значительно сократить периодичность обращений к сервису заправки газом.

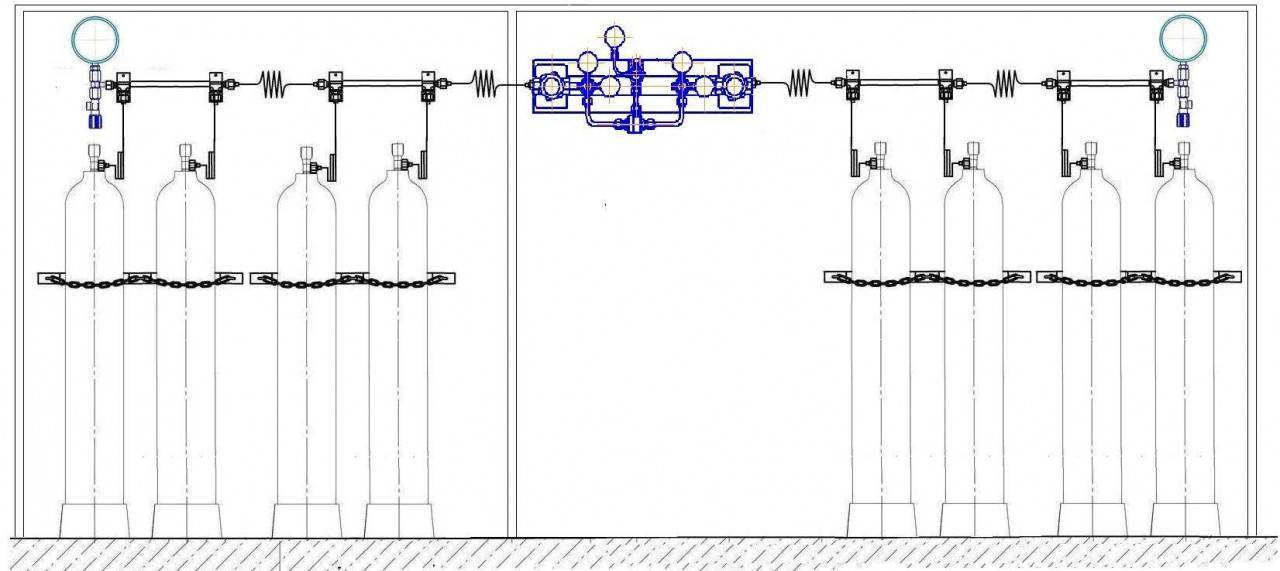

Технологическая схема газовой рампы может предусматривать устройство коллектора на подключение как небольшого количества сосудов, так и на использование более десятка баллонов.

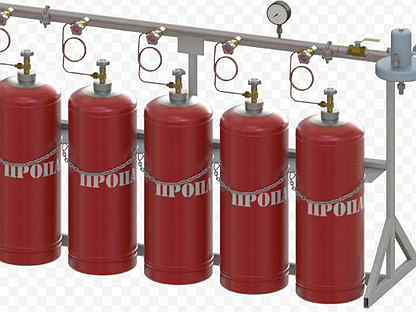

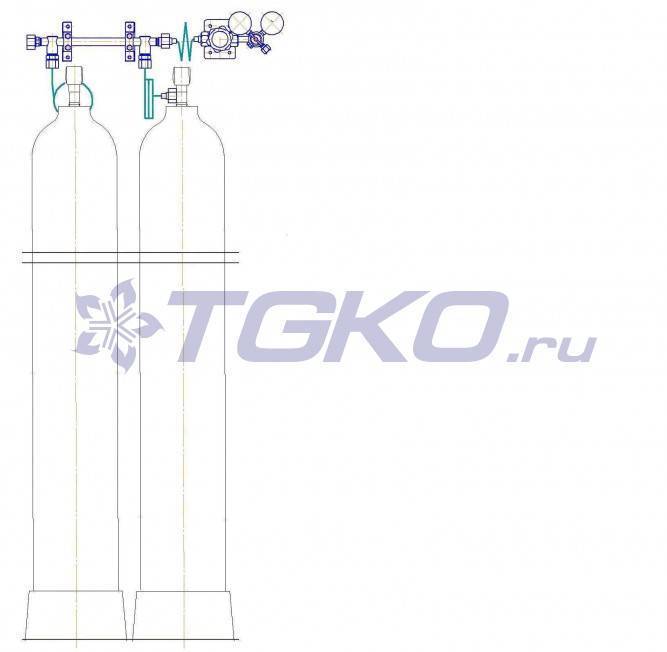

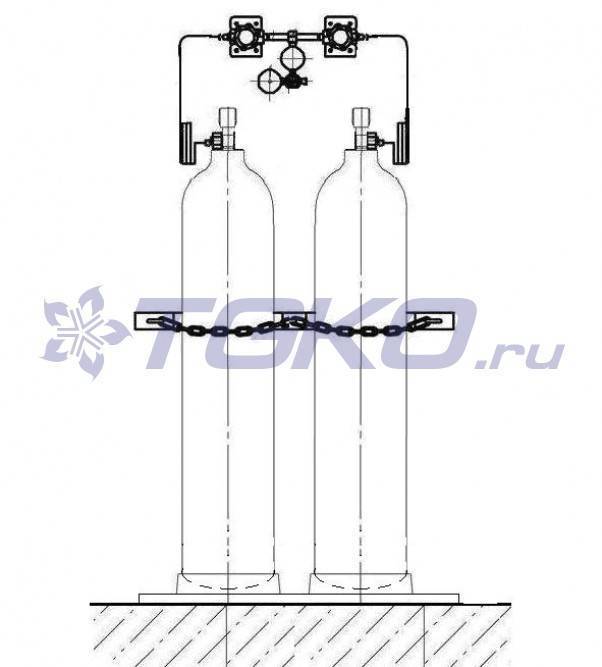

Для бытового применения чаще всего делаются газовые рампы на два или на четыре баллона.

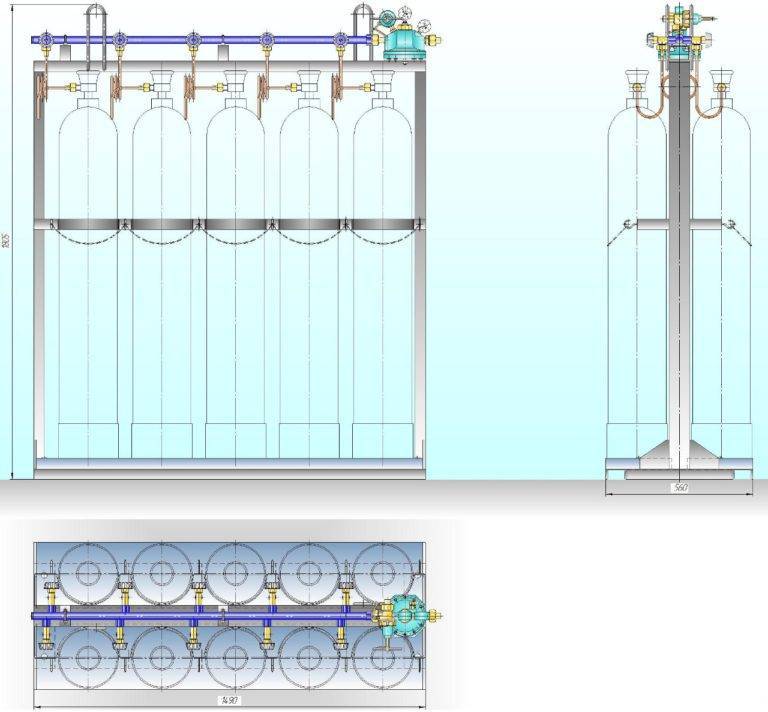

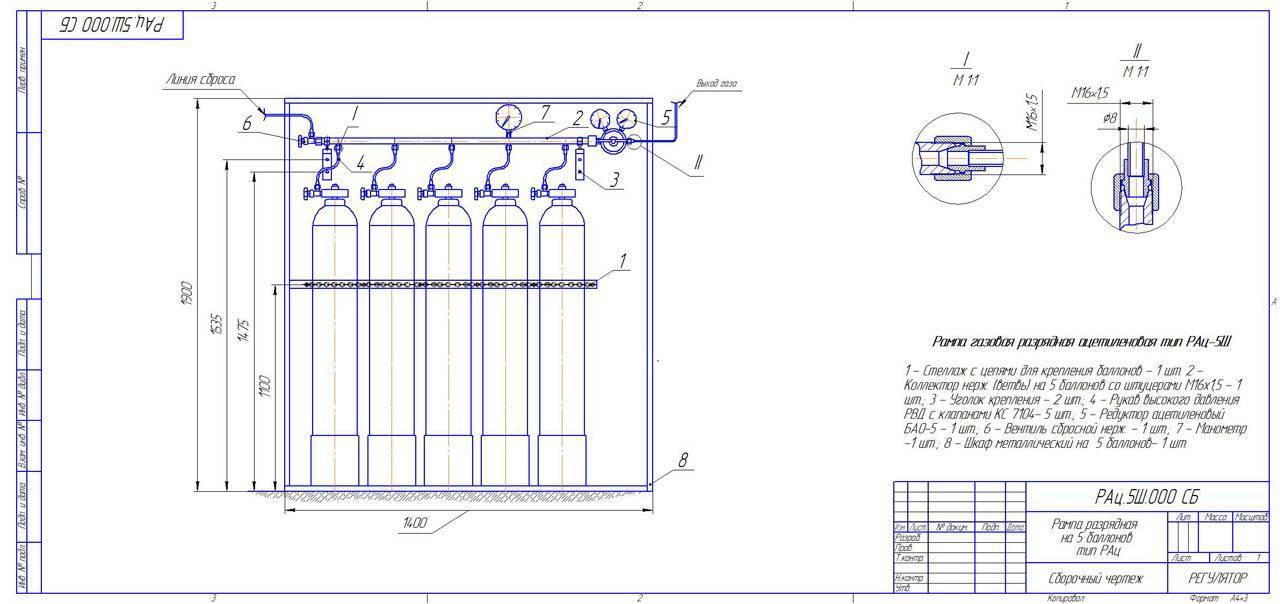

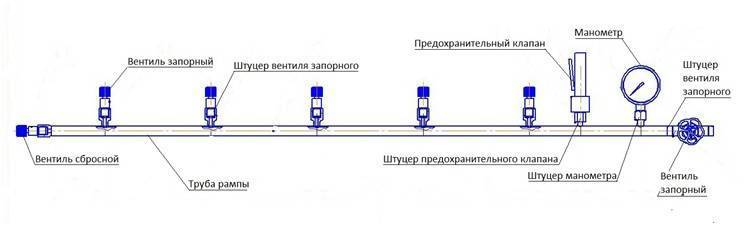

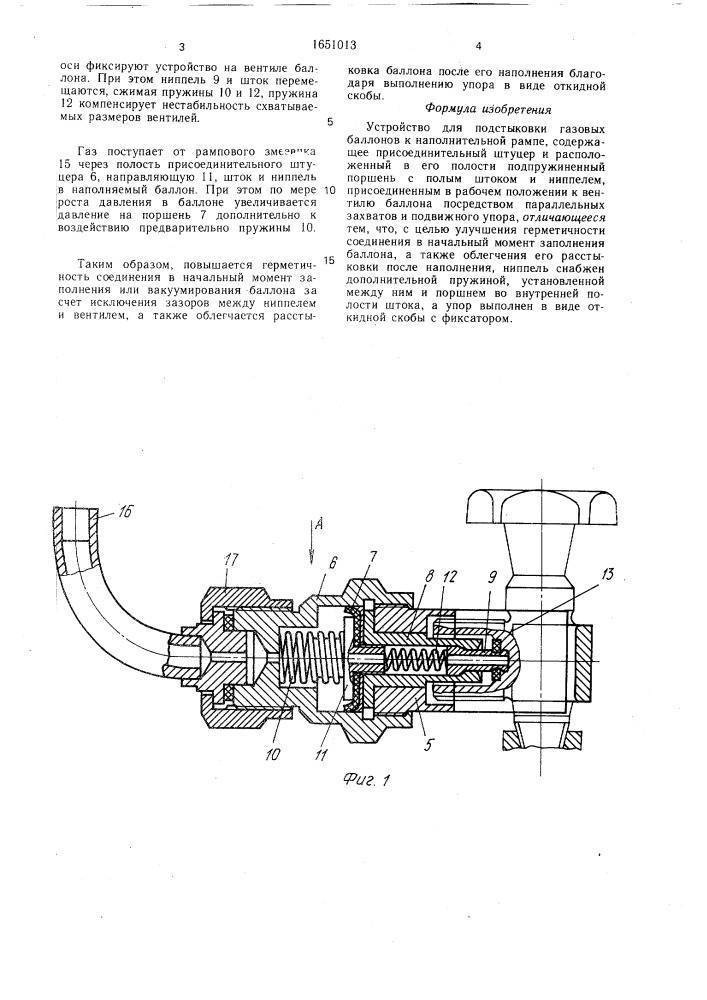

Устройство и схема сборки газовой рампы

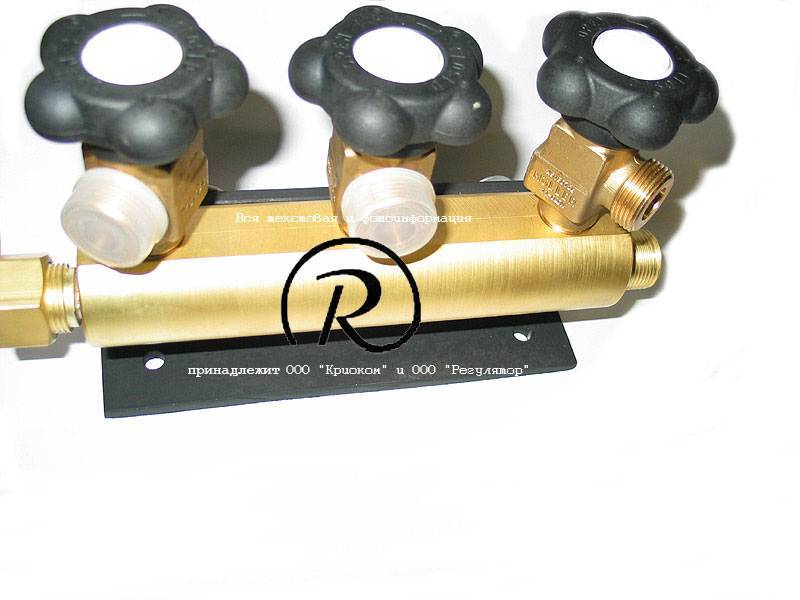

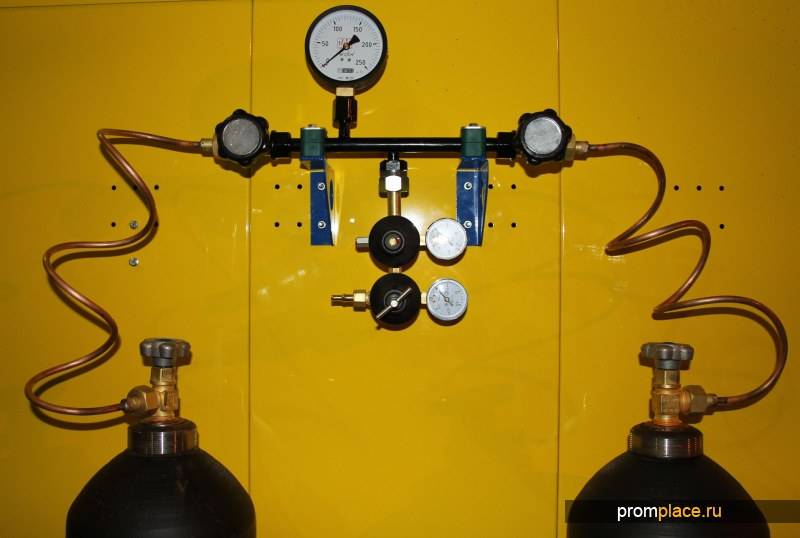

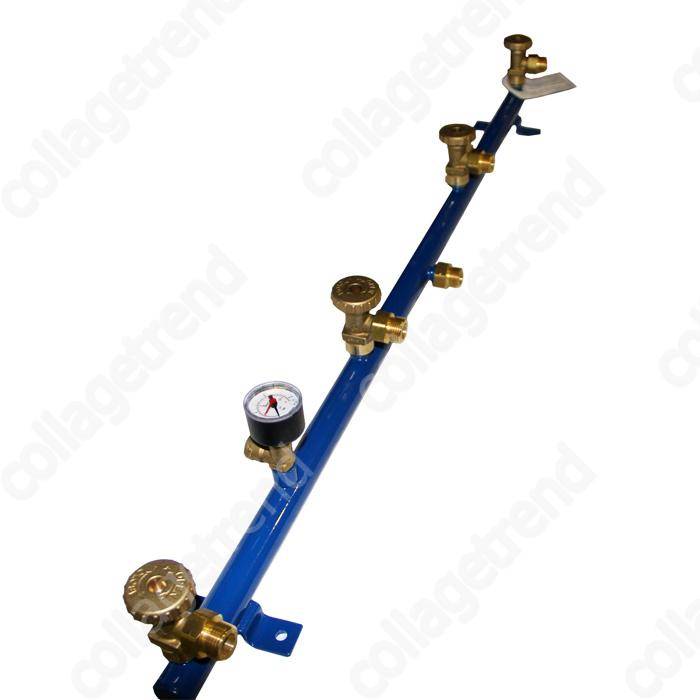

Конструкция коллектора – это обычный трубопровод, оснащённый отсекающим газовым краном, наделённый дополнительными элементами:

  • арматурой распределения газа;
  • приборами контроля давления;
  • фильтром газового потока;
  • отводящими трубопроводами (шлангами высокого давления).

Арматура распределения подачи газа – это, как правило, клапаны с электромагнитным приводом, но такие в бытовых схемах ставят редко. Клапанами с электроприводом выполняется коммутация всех отдельно взятых линий, образующих коллекторную группу, подключение или отключение отдельных баллонов.

Группа приборов контроля и регулировки давления состоит из классических устройств – манометров и газовых редукторов. Фильтр также используется стандартный – для газовых систем.

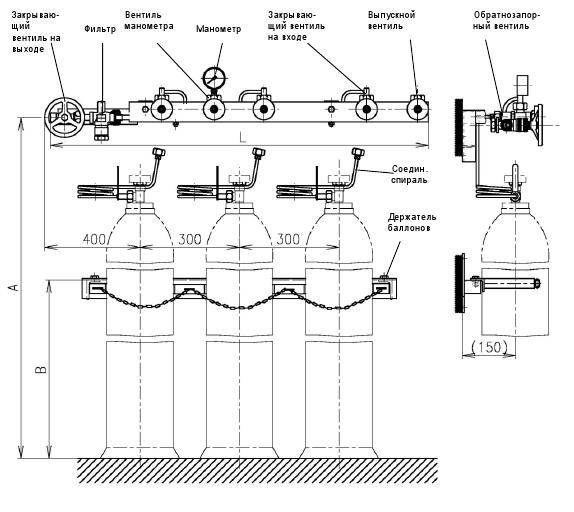

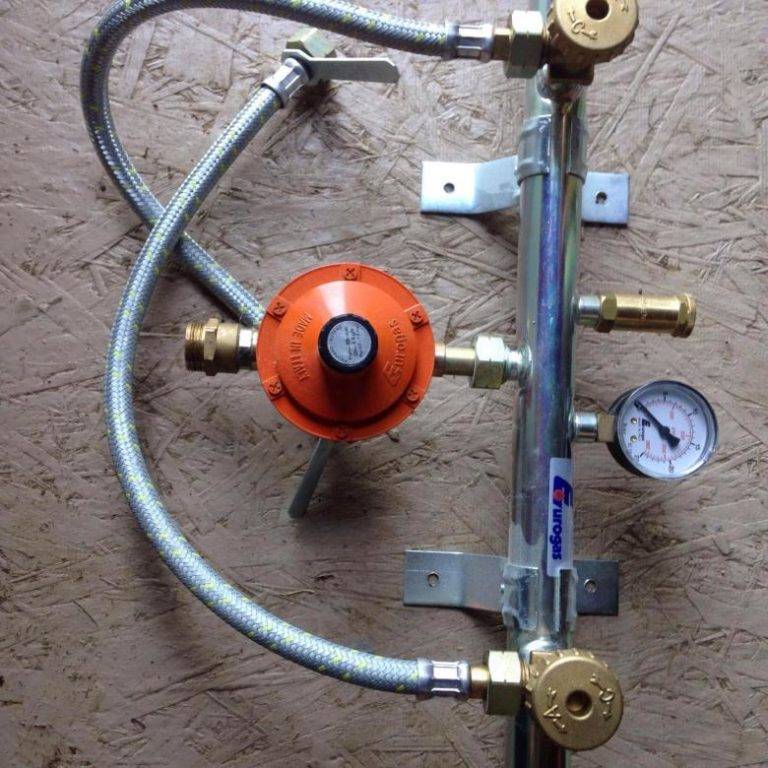

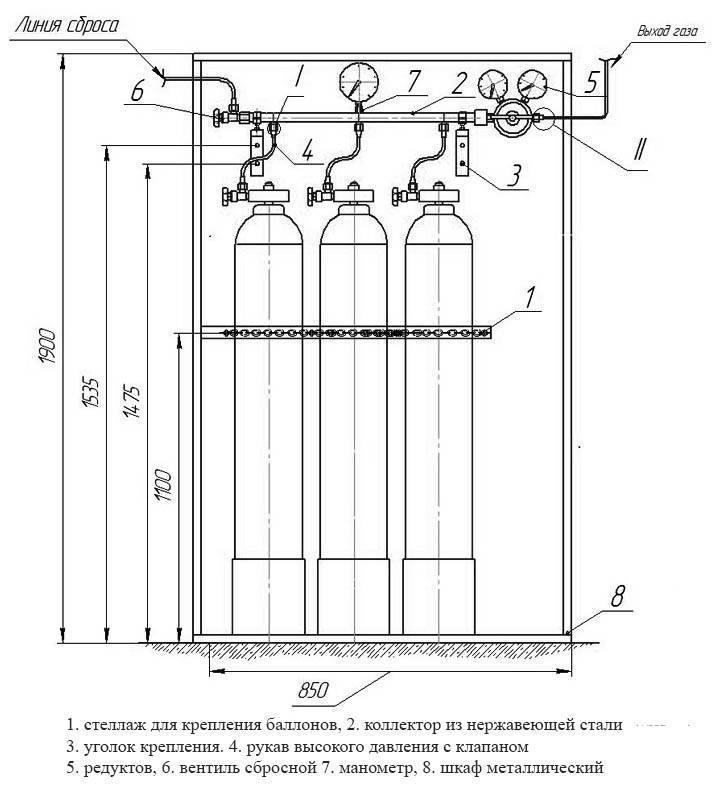

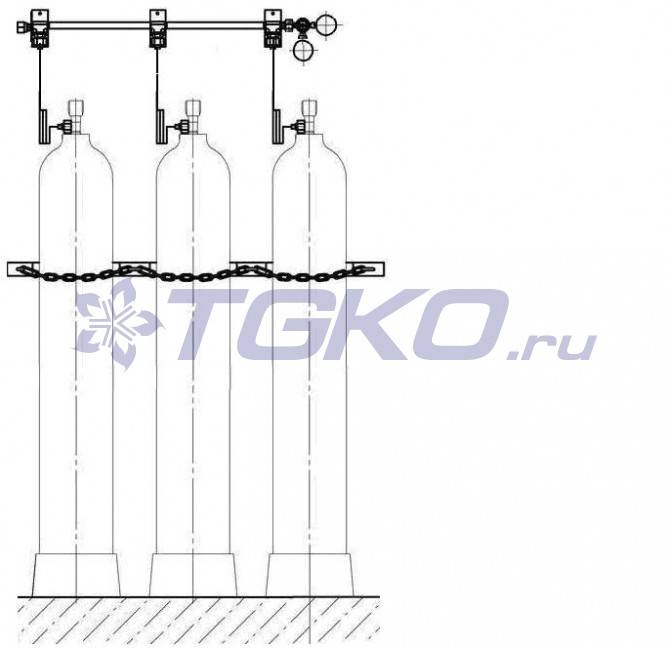

Схема сборки простой классической рампы для газовых баллонов выстраивается следующим образом:

  1. Создаётся коллектор распределительный из металлической трубы.
  2. На входе коллектора монтируется фильтр.
  3. После фильтра устанавливается редуктор.
  4. Далее по коллектору монтаж штуцеров для отводов к баллонам.

Промышленные конструкции обычно дополняют устройством контроля герметичности. Его основное назначение – отслеживание и закрытие/открытие электромагнитных клапанов.

Между тем рампы, снабжающие газом оборудование мощностью менее 1 кВт, допускается строить без модуля контроля герметичности. Именно такое оборудование используется в большинстве случаев применительно к бытовому сектору.

Главные требования по монтажу

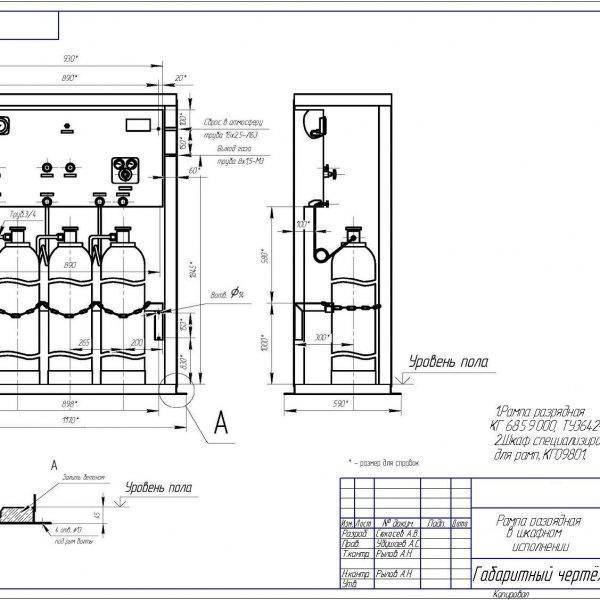

Рампы разрешается монтировать внутри отдельных (одноэтажных) помещений. Также разрешено и рекомендуется выполнять монтаж газовых рамп на 2 баллона, 4 баллона и более, используя для этого металлические шкафы.

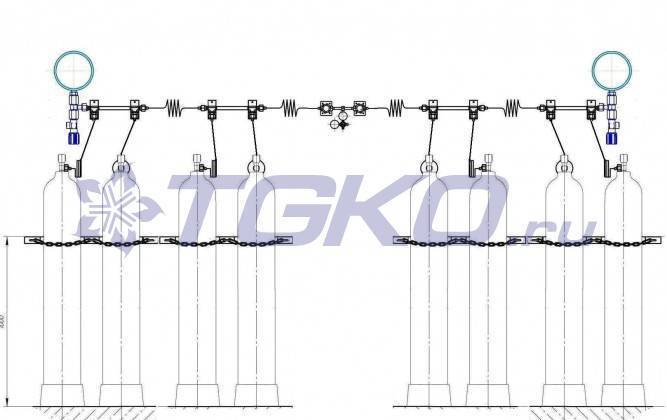

Если устраивается система, предполагающая технологически подключать не более 40 баллонов, такие рампы допускается размещать внутри пристроек к производственным или хозяйственным помещениям.

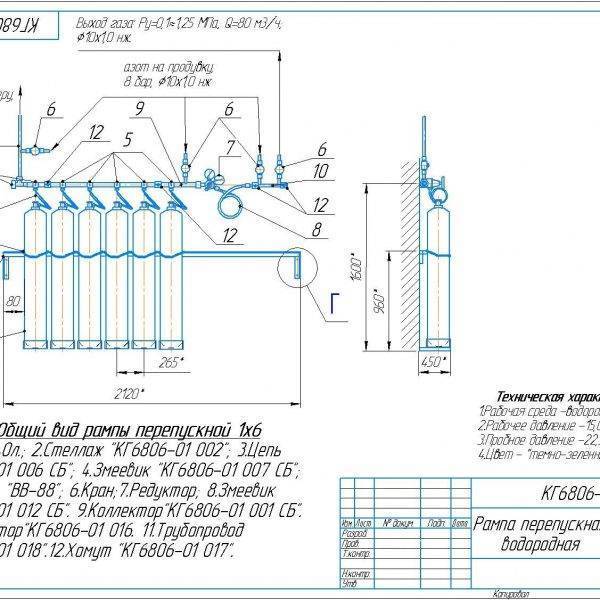

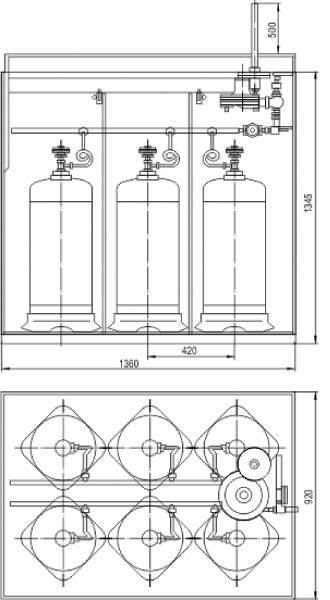

Рампу перепускную, рассчитанную на подключение и установку не более 6 газовых баллонов, можно монтировать непосредственно внутри хозяйственных и производственных помещений первого этажа. При этом объём газа на каждую ёмкость не должен превышать значения – 100 м3. Для бытового сектора условия несколько иные.

Следует помнить, что рампы газовые на 2 баллона и более допускается размещать за границами бытовых помещений, в местах, надёжно защищённых от источников открытого пламени, тепла, включая солнечное излучение.

Место установки следует выбирать удалённое от подвальных помещений и технических коммуникаций. Конструкцию газовой рампы нужно защитить от возможных взломов, механических воздействий и т.п.

Принцип работы и схема подключения

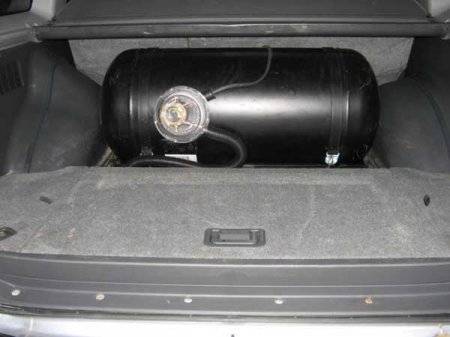

Газовый баллон, как правило, устанавливают в багажник, хотя на автомобилях побольше, той же ГАЗели, баллон можно установить и в других местах, не занимая полезного пространства.

На газовый баллон устанавливается мультиклапан, который связывает баллон со всем остальным оборудованием. Через мультиклапан газ поступает в баллон, через него же газ поступает в магистраль и далее в двигатель.

Выносное заправочное устройство устанавливается в легкодоступном месте, чтобы до него легко было дотянуться на заправке, и прокладывается магистраль из медной трубки от ВЗУ к мультиклапану.

Газовая магистраль высокого давления— это та же медная трубка, ведущая от мультиклапана в сторону двигателя. Но перед этим газ нужно очистить. Поэтому далее на пути магистрали появляется газовый фильтр и клапан, прекращающий подачу газа при переходе на бензин или при остановке двигателя.

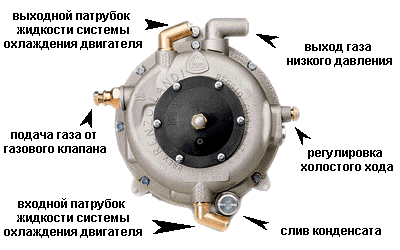

Газовая рампа для баллонов: устройство + пример изготовления своими рукамиУже очищенный газ поступает в редуктор-испаритель, в котором давление газа понижается до чуть более одной атмосферы. Особенность испарения газа в том, что он охлаждается до минусовых температур, переходя из жидкого в газообразное состояние, тем самым охлаждая редуктор. Поэтому иногда можно увидеть обледеневший редуктор. Такой газ плохо испаряется и точно не может использоваться в холодное время года. Для решения этой проблемы, редуктор подогревают охлаждающей жидкостью из системы охлаждения. Именно поэтому автомобиль заводят на бензине, а потом переключают не газ- чтобы прогреть охлаждающую жидкость для подогрева редуктора. А редуктор подключают к системе охлаждения перед печкой, чтобы ОЖ была погорячее зимой.

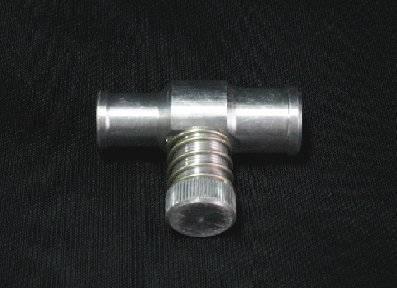

Газовая рампа для баллонов: устройство + пример изготовления своими рукамиМеханический дозатор. Такую конструкцию изготовят в каждом селе из подручных средств.

После испарителя идёт дозатор, который регулирует количество подаваемого газа в двигатель. В нашем случае с карбюраторным двигателем, дозатор будет механическим. В дозаторе есть входное отверстие под газ, выходное, регулировочный винт и отверстие под вакуумную трубку (на этом фото не видно). С помощью вакуумной трубки дозатор связывается с коллектором, таким образом, чем выше разрежение во впускном коллекторе, тем сильнее откроется дозирующее устройство и больше газа поступит в двигатель. Подрегулировать подачу можно регулирующим винтом.

В карбюратор газ подаётся с помощью смесителя, который надевается сверху на карбюратор (первая картинка на этой странице), либо с помощью прямой врезки в карбюратор, в обоих случаях газ подаётся непосредственно в камеру карбюратора.

Для того, чтобы отключить бензонасос, ставят клапан на бензиновую магистраль, а в инжекторных системах просто отключают форсунки (бензин тогда постоянно циркулирует и весь возвращается в бак через обратку) или отключают питание бензонасоса.

Выбор системы питания газ/бензин осуществляют с помощью переключателя топлива газ/бензин, переключатель которого устанавливают на водительском месте. Принцип действия- перекрыть один вид топлива, одновременно открыв подачу другого вида топлива посредством открытия/закрытия клапанов подачи топлива, установленных на магистралях.

Назначение

Главная проблема, возникающая при распределении пропана — отсутствие стабильности давления. Перепады могут нарушить нормальный режим работы горелки. Возможно и полное ее отключение.

Чтобы подобные проблемы не происходили, выходное должно быть больше, чем необходимый для горелки минимум. Это нужно для компенсации данного показателя в системе.

Также давление не должно превысить допустимый максимум, при котором механизм еще работает стабильно. Иными словами, ему полагается быть равномерным и вписываться в определенные конструкцией горелки рамки.

Для обеспечения такой стабильности пропан должен поступать к потребителю не напрямую из баллона, а через стабилизирующее устройство, позволяющее контролировать давление. Этим аппаратом и является рампа для газовых баллонов.

Блок клапанов

Модуль с включает в себя три механизма. Это запорного типа, клапан с плавной регулировкой и контролер минимального давления.

Газовая рампа, обеспечивающая топливом горелки большой мощности, должна содержать в своей конструкции блок контроля герметичности. Этот модуль нужен для того, чтобы можно было удостовериться в плотном запирании клапанов перед розжигом и остановкой горелки.

Если рампа рассчитана на работу с потребителями средней и малой мощности, то все модули, кроме редуктора и соединительного органа, могут быть помещены в один корпус.

Такой агрегат, совмещающий в себе функции стабилизирующего устройства и предохранительного блока, называют «мультиблоком».

В зависимости от того, какие горелки снабжаются через газовые рампы природным газом, встроенные модули клапанов могут быть двух типов: одноступенчатые и двухступенчатые.

В конструкции рампы содержатся штуцеры, с помощью которых можно измерить давление на выходе из каждого модуля.

Бытовой пропановый редуктор – ключевые критерии правильного выбора

Газовая рампа для баллонов: устройство + пример изготовления своими руками

Как известно, сжиженный углеводородный газ (пропан-бутан) хранится в баллонах или газгольдерах под давлением в несколько bar. Чтобы выйти на рабочие показатели потребителей (30-50 mbar), в системах автономного газоснабжения частных объектов применяется специальное устройство – бытовой пропановый редуктор. Если проводить аналогию с электрической сетью, данный прибор выполняет функцию стабилизатора, то есть снижает давление до необходимого значения и автоматически поддерживает его на одном уровне.

Конструкция и принцип действия газового редуктора

Любой пропановый редуктор в своем составе имеет следующие компоненты:

  • клапан;
  • рабочую камеру;
  • запорную пружину;
  • нажимную пружину;
  • мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу.

И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны.

Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

  • рабочее давление;
  • расход газа.

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

Как и для чего используются редукторы

Газовые на вид ничем не отличаются друг от друга. Принято изготавливать их, в зависимости от типа газа. Все используемые газы подразделяются на две группы:

Газовая рампа для баллонов: устройство + пример изготовления своими руками

Многие садоводы замечали, если нужно заменить пустую емкость для питания плиты, гайка откручивается в обратную сторону.

Газовые редукторы встречаются практически во всех сферах нашей жизни. От промышленности и до медицины. Для сварочных работ используются: кислород, ацетилен, аргон, углекислоту и прочие.

Строители, кроме сварочного оборудования при устройстве кровли, пользуются пропаном. Также пропановыми редукторами оснащены все бытовые баллоны.

Медицинские учреждения, кроме кислорода, пользуются азотом и популярным в последнее время «веселящим газом».

Мы привыкли видеть, что емкости для хранения газов изготавливаются из металла. Они имеют значительные габариты и вес. Но на смену им приходят емкости из композитных материалов.

В отличие от металлических баллонов, они более безопасны и легче. Производители заявляют, что при нештатной ситуации он не разлетается в стороны, образуя большое количество травмирующих осколков.

Соответственно для композитных баллонов требуется предназначенный для них редуктор. Среди их характеристик стоит отметить:

  • гайка накручивается с легкостью;
  • для прокладки заявлен срок службы в течение 10 лет;
  • конструкция обеспечивает полную герметизацию.

На данный момент редукторы для бытового газового оборудования так плотно вошли в нашу жизнь, что относимся к ним с неким пренебрежением. А они отвечают за целостность жилого пространства, да и купить их можно по невысокой цене.

Перед покупкой следует обратить внимание на следующее:

  • вид используемого газа;
  • тип газового баллона;
  • присоединительные размеры;
  • есть ли регулятор для изменения давления;
  • цена.

ГРЕБЕНКА ДЛЯ ГАЗОВЫХ БАЛЛОНОВ

Комплекты GOK для пропановых баллонов

Оборудование фирмы GOK для баллонов сжиженного газа предназначено для снабжения сжиженным газом аппаратов потребления различного назначения.

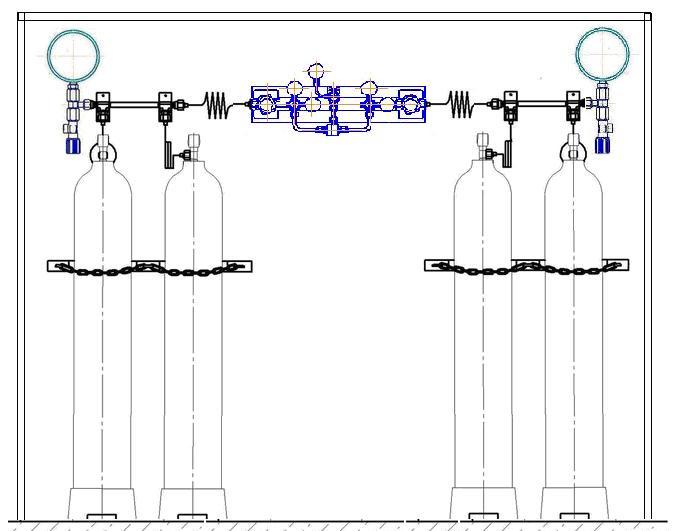

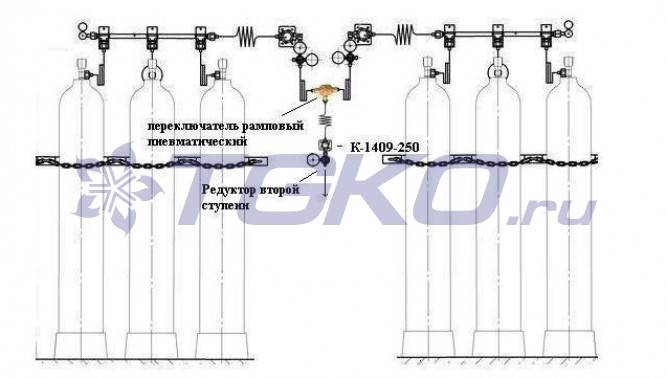

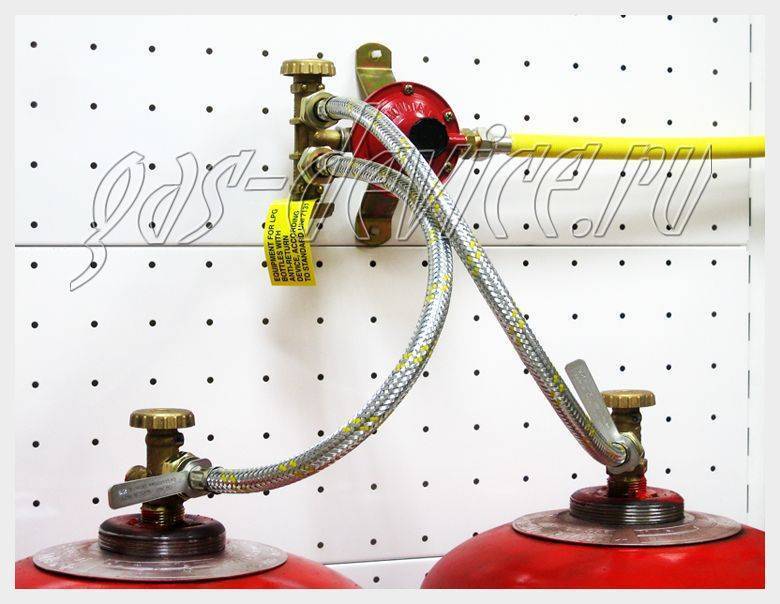

Баллонная установка из двух баллонов является газовой и применяется в бытовых и производственных целях.
Одним из основных преимуществ такой установки является то, что благодаря автоматическому переключающему клапану, отбор газа происходит не из двух баллонов сразу, а из одного баллона.
Существует понятие «рабочая сторона» и «резервная сторона». В зависимости от наличия газа в рабочей стороне переключающий клапан автоматически переключает подачу газа из баллона резервной стороны.
Благодаря устройству переключающего клапана, смена баллона может производиться во время эксплуатации установки достаточно просто и абсолютно безопасно.
После смены баллона «резервная сторона» является «рабочей стороной».
Благодаря встроенной индикации (зеленая — рабочая / красная — резервная) всегда можно определить рабочую сторону, т.е. сторону отбора газа.
Универсальность такой установки — это возможность перехода от двух баллонов к 4, 6, 8 и т.д.
Все функциональные особенности такой установки абсолютно идентичны двухбаллонной установке.
Принципиальным отличием является только общий энергетический ресурс установки.

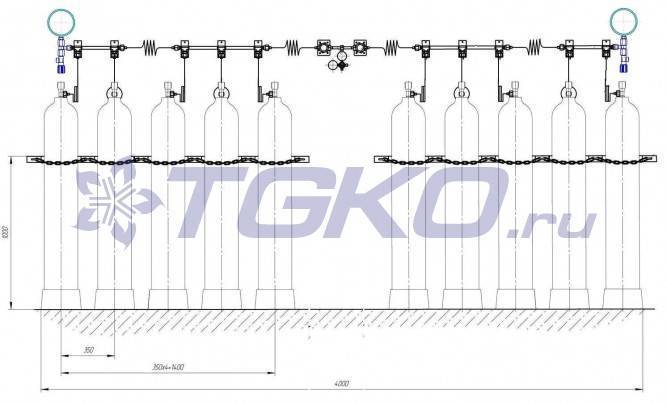

При соединении баллонов шлангами баллоны можно расставить так, как позволяет место.
Кроме шлангопровода в 4-х и более баллонных установках используются также и металлические коллекторы, в результате баллоны расположены в ряд.
Установка, в зависимости от входящего в комплект регулятора, может иметь несколько степеней защиты, т.е. предохранительные устройства, которые предохраняют трубу или шланг, а также потребляющий аппарат от возможного повышения давления в системе.

По редуктору давления GOK: по умолчанию в комплектацию входит редуктор давления на 50 мбар, если вы желаете комплектацию с редуктором давления на 37 мбар, укажите пожалуйста это при заказе, на конечную стоимость это не влияет.
Вопрос от клиентов: как мне определить, какой мне нужен регулятор давления (редуктор) на 37 мбар или на 50 мбар?
Ответ: если у вас потребитель газа находится непосредственно рядом с установкой GOK (не более 1 метра) — то Вам рекомендуется редуктор 37 мбар, если же потребитель газа далее чем 1 метр от установки GOK — то Вам рекомендуется редуктор 50 мбар. Так как чаще всего (более чем в 90% заказов) потребители газа находятся на расстоянии от установки GOK — то мы комплектуем редуктором газа на 50 мбар по умолчанию. Это связано с тем, что в домашних магистралях газа — давление газа снижается из-за растояния между установкой GOK и потребителем газа.

Блок контроля герметичности

Если мощность горелки, которую обеспечивает топливом система, превышает 1200 кВт, то блок контроля герметичности — необходимое устройство, что должна включать в себя рампа газовая. Для бытовых баллонов КЗ, обеспечивающих пропаном подобные горелки, это правило тоже применимо.

Часто при покупке рампы блок контроля герметичности нужно приобретать отдельно, в комплект поставки он не входит.

Алгоритм действия данного механизма выглядит следующим образом.

Во время работы этого модуля между двумя клапанами нагнетается чрезмерное давление (около 20 мбар).

Если в результате проверки зажжется желтый индикатор — значит, все нормально. Красная лампочка свидетельствует о недостаточной герметичности. В этом случае система будет аварийно заблокирована до тех пор, пока блок контроля включен.

5 этапов работы

Разберем, как правильно подключить газовый баллон на даче.

Газовая рампа для баллонов: устройство + пример изготовления своими руками Этап 1. Подключение плиты
  • нужно правильно установить газовую плиту на даче. Для этого оборудование размещается там, где будет эксплуатироваться;
  • с задней стороны найдите отвод, к которому подводится шланг. Если на нем стоит заглушка — снимите ее.
  • перед тем как подключить газовый шланг к плите протяните его от ящика до нужного места и убедитесь, что длины хватает;

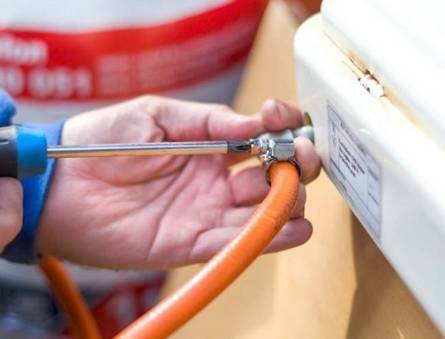

  • закрепите элемент. Шланг натягивается на отвод и плотно прижимается хомутом. Или же затягивается резьбовое соединение, на котором обязательно есть одноразовая паронитовая прокладка

Газовая рампа для баллонов: устройство + пример изготовления своими руками

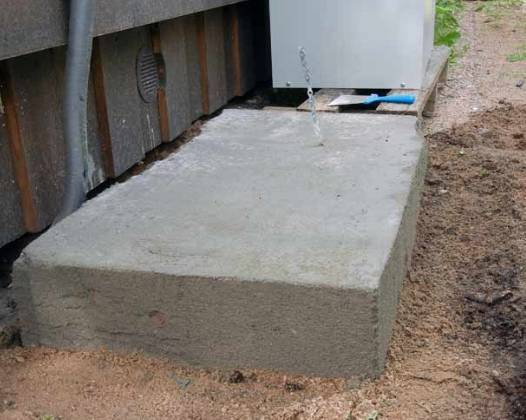

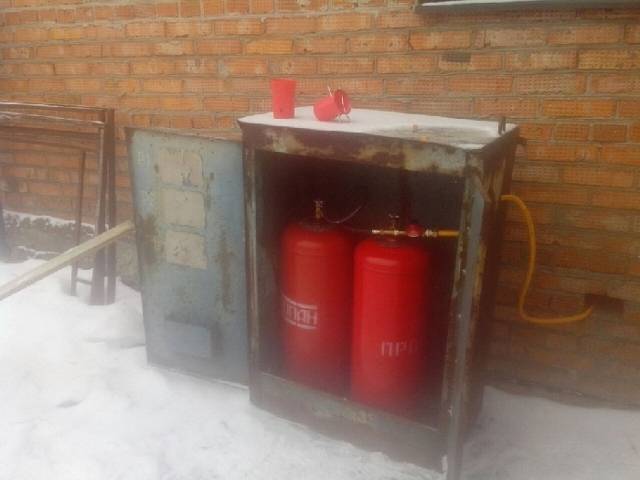

Этап 2. Установка ящика

  • выберите место на улице у стены дома и подготовьте основание. Это может быть как полноценный фундамент, так и несколько блоков подходящего размера;
  • проделайте в стене отверстие под шланг;
  • поставьте ящик на место и закрепите его анкерами, чтобы конструкция была устойчиво

Газовая рампа для баллонов: устройство + пример изготовления своими руками
Этап 3. Сборка подводки к баллону

  • шланг, идущий от плиты присоединяется к шаровому крану через фитинг с диэлектрической вставкой;
  • со второй стороны прикрепляется резиновый газовый шланг, он крепится через специальный штуцер, как на схеме

Газовая рампа для баллонов: устройство + пример изготовления своими руками
Этап 4. Подключение газового баллона

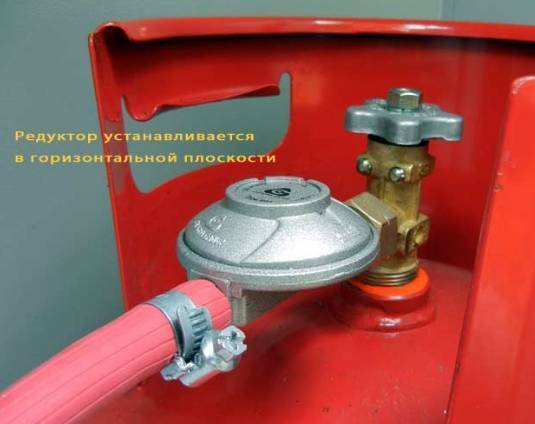

  • вначале к выводу баллона п сполагаться горизонтально, как на фото.
  • со второй стороны на редуктор нат рикручивается редуктор. Он должен ра ягивается шланг и плотно фиксируется хомутом

Газовая рампа для баллонов: устройство + пример изготовления своими руками
Этап 5. Проверка соединений и запуск системы

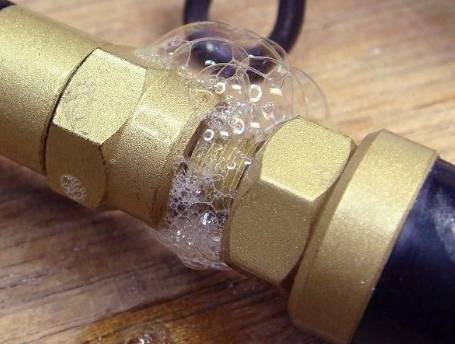

  • приготовьте мыльный раствор из теплой воды и небольшого количества моющего средства;
  • откройте вентиль подачи газа, но не включайте плиту;
  • кисточкой нанесите мыльный раствор на все соединения и внимательно смотрите. Если где-то пойдут пузырьки как в примере на фото, значит выходит газ. Узел либо затягивается поплотнее, либо переделывается

Рассмотрены наиболее востребованные регуляторы для газовых баллонов, их характеристики, фото

Что такое редуктор для газового баллона, его функции, принцип работы, разновидности и области применения. Краткая техническая характеристика наиболее востребованных видов и примерные цены. Обо всем этом данная статья.

Редуктор для газового баллона – это устройство, предназначенное для снижения или поддержания заданного давления при подаче газа из баллона.

Как работают редукторы

Редуктор присоединяют к баллону. Газ проходит через входной фильтр и подается в камеру повышенного давления. Во время вращения винта по часовой стрелке, усиливается нажимная пружина. Усилие передается на мембрану и толкатель, который перемещает редуцирующий клапан. Клапан перемещается и отрывается зазор для прохода газа.

Виды редукторов

В зависимости от вида газа в баллоне, есть несколько типов редукторов, а также они отличаются друг от друга способом присоединения к емкости и по цвету.

В целом регуляторы давления на редукторы горючих газов (водород, пропан, метан) и инертных (азотные, аргоновые, гелиевые).

Характеристика

  • Кислородные – предназначены для регулировки подачи кислорода в баллоне. Распространенные маркировки: СКО — 10-2, БКО — 50 мини, РК-70, РКЗ — 500-2. Окрашены в голубой цвет, крепятся с помощью накидных гаек. Пропускная способность от 10 до 500 м3/час. Цена варьируется от 1600 до 21500 рублей.
  • Пропановые – регулируют подачу пропана. Маркировки: БПО — 5, СПО — 6, РДСГ-1-MTL (лягушка). Окрашены в красный цвет, крепятся с помощью накидных гаек. Пропускная способность от 1,5 до 1,6 м3/час. Цена – от 400 до 1600 рублей.
  • Углекислотные — для регулировки подачи углекислотного газа. Маркировки: УР-6-6, БУО-5-4. Могут быть окрашены в черный цвет или в красный с синим. Крепятся накидными гайками. Пропускная способность 5-6 м3/час. Цена 900-1500 рублей.
  • Ацетиленовые – регулируют подачу ацетилена. Маркировки: БАО-5-4, РАО-30-1, САО — 10. Крепятся хомутами. Окрашены в белый цвет. Пропускают от 5 до 30 м3/час. Цена от 1600 до 14300 рублей.
  • Аргоновые. Маркировки бывают: АР-40-4ДМ, АР-40-КР1-м-р. Цвет белый или черный. Пропускают 1,8-5,4 м3/час. Цена 1400-1750 рублей.
  • Гелиевые. Для регулировки гелия. Маркируются: Г-70-КР1, Г-70-КР1-м. Крепятся гайками. Цвет белый либо черный. Пропускная способность 4,2. Цена около 1500.
Характеристика, наименование цвет Способ крепления пропускная способность (наибольшее значение) м3/ч давление газа на входе, (наибольшее значение) МПа (кгс/см2) рабочее давление газа, (наибольшее значение) МПа (кгс/см2) Вес не более, кг Цена (руб.)
Кислородные виды
СКО — 10-2 синий Накидные гайки 10 1.6 (16) 0.5 (5) 1.5 2600
БКО — 50 мини 50 20(200) 1.25 (12.5) 0.85 1600
РК-70 100 20 (200) 7 (70) 12.2 5910
РКЗ — 500-2 500 20(200) 1.6 (16) 10 21500
Пропановые виды
БПО-5 красный Накидные гайки 5 2.5 (25) 0.3 (3) 2 1300
СПО — 6 6 0.3 (3) 0.15 (15) 1.8 1400

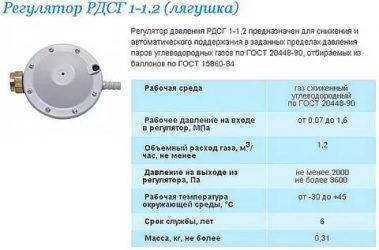

РДСГ-1-MTL (лягушка) 1.5 1.6 (16) 0.2-0.36 (2-3.6) 0.2 400
Углексилотные виды
УР-6-6 черный Накидные гайки 6 10 (100) 0.6 (6) 0.61 900
БУО-5-4 Красный, синий 5 10 (100) 0.35 (3.5) 1.3 1500
Ацетиленовые виды
БАО-5-4 белый Накидной хомут 5 2.5 (25) 0.15 (1.5) 0.6 1600
РАО-30-1 30 2.5 (25) 0.1 (1) 10 14300
САО — 10 10 0.12 (1.2) 0.1 (1) 0.8 2600
Азотные виды
А-90-КР1-м Белый и черный Накидные гайки 5.4 20 (200) 1.0 (10) 0.74 1900
А-30-КР1 1.8 20 (200) 2.2 (22) 0.8 2600
Аргоновые виды
АР-40-4ДМ черный Накидные гайки 2.4 20(200) 0.8 (8) 0.78 1750
АР-40-КР1-м-р белый 2.4 20 (200) 1.0 (10) 0.78 1400
Гелиевые виды
Г-70-КР1 белый Накидные гайки 4.2 20 (200) 1.6 (16) 0.8 1500
Г-70-КР1-м черный 4.2 20 (200) 1.6 (16) 0.74 1200

Применение редукторов

  • Кислородные редукторы применяются при резке металла, пайке и газосварке. Используются при подводных плаваниях, в медучреждениях.
  • Ацетиленовые – применяются для резки труб и газосварке. Используются в автомастерских при кузовном ремонте.
  • Пропановые – для резки, для газосварочных, подогревательных работ. Используются для подачи газа к газовым плитам, а также в строительстве.

Что лучше использовать метан или пропан?

Газовая установка 4 поколения в качестве топлива может потреблять как метан, так и пропан-бутан. Из-за используемого вида газа ГБО 4 поколения по конструкции между собой отличаются.

Поскольку метан в баллонах содержится под высоким давлением, то и баллоны должны соответствующие.

На выходе с баллона в конструкцию включен фильтр, для улавливания механических примесей в газе.

Газовые магистрали должны выдерживать высокое давление. Газовый редуктор у авто работающего на этом газе имеет две секции, проходя через которые, давление газа снижается до нужного. В остальном конструкция не меняется.

Недостатком использования этого вида газа является большой вес баллонов, что не всегда приемлемо на легковых авто.

К тому же метановых заправочных станций значительно меньше. Но этот газ – дешевле, поэтому его применение более актуально на коммерческом транспорте.

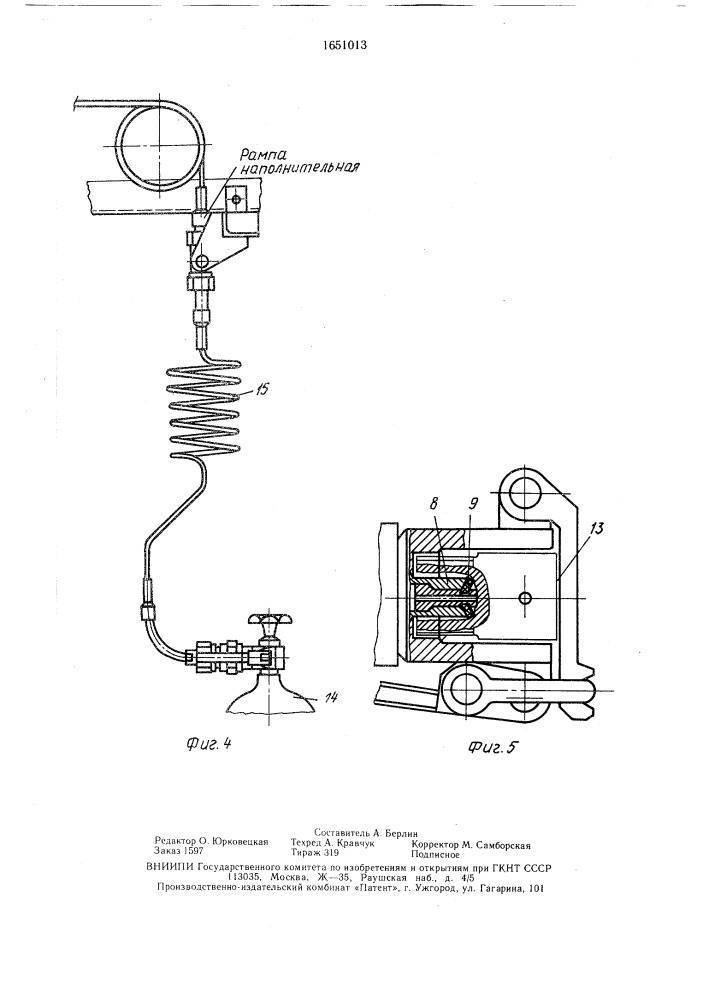

Газовая рампа для баллонов: устройство + пример изготовления своими руками

На установках, рассчитанных на использование пропан-бутана, поскольку этот газ находится в сжиженном состоянии, баллон по габаритам и весу значительно меньше.

Редуктор под этот газ имеет только одну секцию. Очистка газа от примесей производится фильтром, включенным в конструкцию после редуктора.

Газовая рампа для баллонов: устройство + пример изготовления своими руками

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Как выбрать очиститель воздуха для квартиры: параметры устройств, ценовые категории и популярнфе фирмы

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Оцените статью
