Электрическое подключение кухонной вытяжки

В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.

Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью – касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!

Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

  • Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
  • Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Установка встроенной вытяжки в шкаф

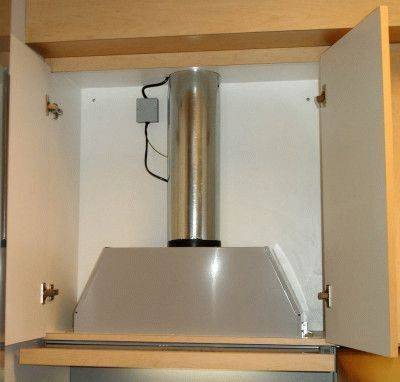

Встроенная вытяжка практически полностью скрыта в специально изготовленном шкафу. Крепится так же, как описано выше: на шурупах только они прикручиваются к стенам. Только предварительно в размещенных над ними полках необходимо проделать отверстия для воздуховода. Делается это после покупки вытяжки, так как расположение воздуховыпускного отверстия зависит от компании и модели.

Пример установки встраиваемой вытяжкиУстановка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Если шкаф висит, лучше всего его снять. Установите вытяжку в снятый шкаф, отметьте положение выхода воздуха на нижней полке, вырежьте его. Для этого проще использовать лобзик и пилку с мелкими зубьями. От ламинированного файла почти не осталось сколов. При желании место среза можно закрыть пластиковым мебельным профилем С. Они прочные и гибкие. Гибкую использовать просто – она ​​изгибается под любым углом, жесткие перед установкой нужно будет прогреть строительным феном. Эти профили «устанавливаются» на клей, очень часто используются «жидкие гвозди». После установки на место удалите остатки клея (чистой влажной тряпкой), приклейте липкой лентой к полке. Лишний профиль обрезаем пилкой с мелкими зубьями, срез зачищаем мелкозернистой наждачной бумагой.

Процесс подготовки шкафа к установке вытяжкиУстановка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Аналогичным образом проделываем отверстия и в других полках. Кстати, они могут быть уже не круглыми, а прямоугольными – это зависит от выбранного вами сечения воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и фиксируется. Интегрированный колпачок крепится к нему винтами через отверстия в корпусе. Далее идет процесс подключения воздуховода.

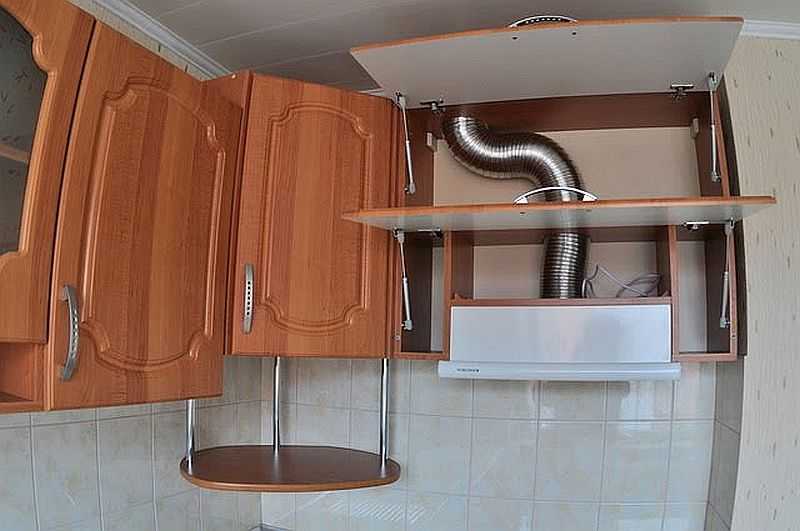

Особенности сборки воздуховода

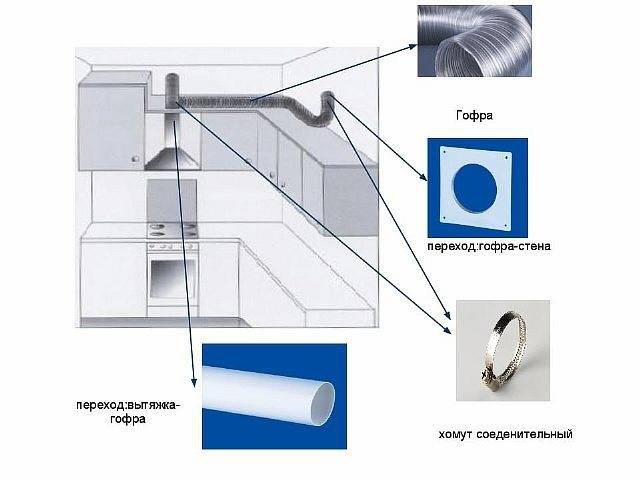

Правильный выбор вытяжного устройства, расчеты и подбор труб, переходных элементов, соединительных приспособлений могут не дать ожидаемого результата. Все старания предыдущего этапа легко перечеркиваются элементарными ошибками или небрежностями последующей сборки и монтажа трубопровода к вентиляционной шахте. Для правильной и корректной работы вытяжной системы не следует упускать из вида следующие моменты:

  • Собранный из стандартных элементов, трубопровод должен максимально приближаться к прямой линии. Прогибы и перепады на его ровных участках не допускаются. В случае применения гофрированной трубы следите за ее максимальной растяжкой.
  • Обязательно используйте герметик для обработки мест соединения труб с переходниками, патрубками и между собой.
  • Радиусы загибов трубопровода должны превышать значение диаметра самой гофры. Нарушение этого условия приводит к снижению давления и эффективности работы всей системы.
  • Оптимальным считается трубопровод не длиннее 3 м с минимальным количеством поворотов и изгибов (желательный угол поворота – тупой).
  • Применение специальных переходников помогает сохранить воздуховод неповрежденным в случае прокладки через стену.
  • Длинные трубы из гофры фиксируют хомутами каждые 1-1,5 м. Это помогает исключить возможный их прогиб и раскачивание во время работы вытяжной системы.
  • В месте соединения проложенной трубы и вытяжной шахты желательно использование специальной рамки. На ней расположен клапан (обратный), фланец для закрепления края трубы, остальную площадь занимает решетка вентиляции. Принцип работы – когда кухонное оборудование не используется, циркуляции воздуха через решетку ничто не мешает (клапан открыт); при включении вытяжки клапан закрывается и выводимый воздух с загрязнениями не может попасть обратно в кухонное помещение.
  • Вся система обязательно заземляется для защиты от статического электричества.

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Save

Монтаж розетки

Прежде чем подсоединить вытяжку к вентиляции необходимо позаботится о наличии розетки. В идеале электромонтажными работами должен заниматься сертифицированный специалист. Однако, на практике, как известно, нередко приходится и это выполнять самостоятельно. При этом обязательным, кроме правил личной безопасности, является выполнение таких нормативов:

  • Розетку монтируют в месте над навесными шкафами кухонного гарнитура –на расстоянии 5 см или возле вентиляционной шахты – на расстоянии 20 см.
  • Устанавливать розетку на расстоянии меньше, чем 2 м от напольного покрытия нельзя.
  • Обязательно устройство заземления с силой тока не меньше 15 А.
  • Узел электророзетки, предназначенной для вытяжки, должен быть 15-амперным и больше.
  • При подключении к линии дополнительной розетки, просчитывается суммарная мощность всех подключаемых приборов (не более 4кВт). Если показатели выше, то вытяжку лучше разместить на отдельной линии.

Видео-рецепт: Как установить вытяжку

Автор Поделитесь Оцените
Виктор Самолин

Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов

Дефлекторы цаги своими руками

Какую вытяжную технологию выбрать для своего дома

Комментарии к данной статье

  1. Free Games Download От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны. 03.11.2015 в 20:43

Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий

Популярные статьи  Жалюзи на окна из ткани своими руками: пошаговая инструкция

Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

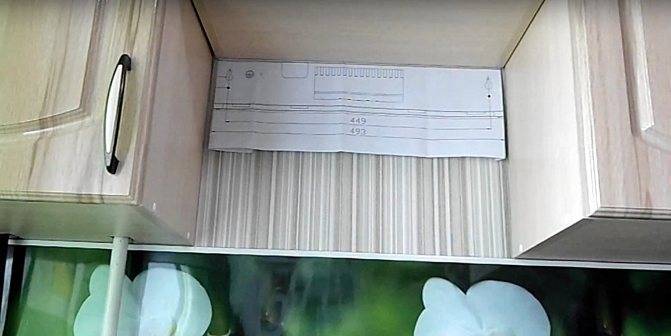

Кадр: @Мастерская Aleksa / YouTube Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу
Кадр @М.Видео / YouTube Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

  • Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
  • На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
  • Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
  • Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
  • Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу
Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

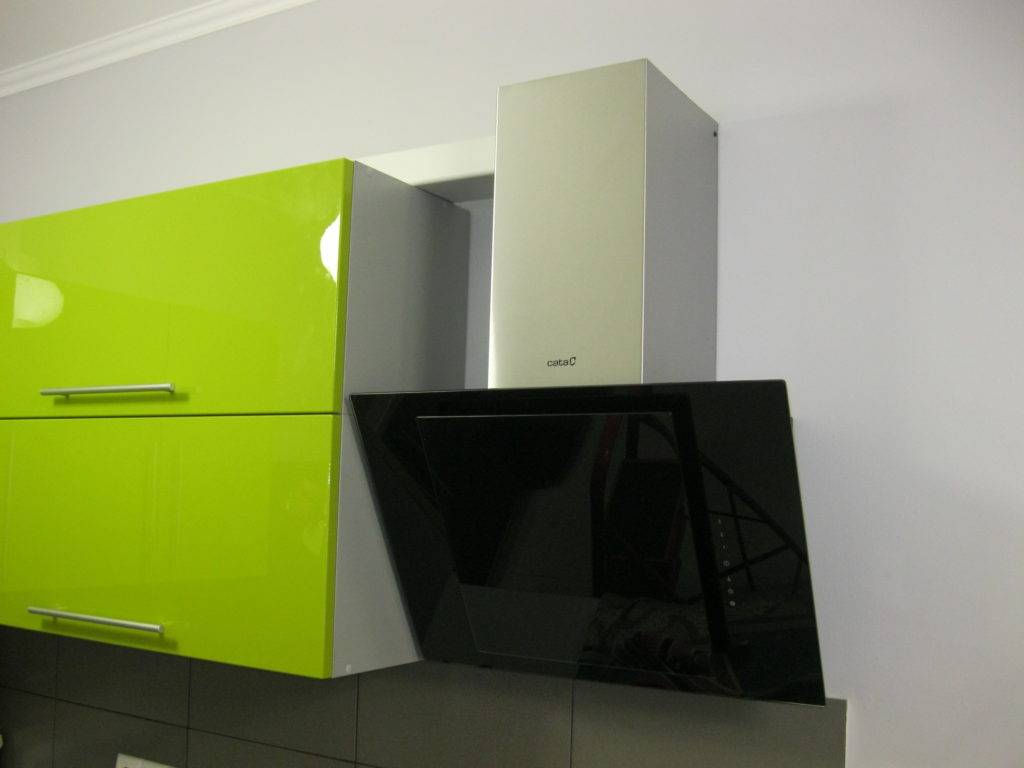

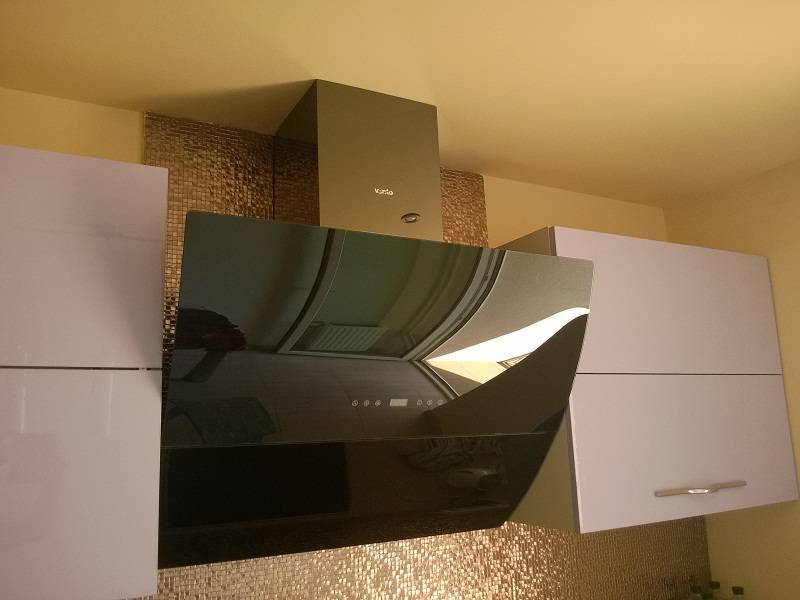

Настенные

Купольный (каминный) тип агрегатов, наиболее распространенный вариант устройств, устанавливаемых на кухне. Поскольку аппарат имеет большие размеры в отличие от встраиваемого варианта, устанавливать вытяжку в шкаф не требуется.

Установка вытяжки на кухне своими руками имеет следующий алгоритм:

  1. Рулеткой отметьте нужное расстояние от плиты вверх (как правильно установить вытяжку над газовой плитой было сказано выше).
  2. С помощью уровня проведите горизонтальную линию. Эта линия будет служить ограничением, и нижняя часть корпуса должна быть на этой высоте. После чего найдите центр отрезка и от него проведите вертикаль, применяя тот же уровень.
  3. Далее требуется замерять высоту аппарата — если его верхняя часть (труба) будет упираться в потолок, ее нужно укоротить, ведь корпус не должен опускаться ниже отметки.
  4. Измерьте от нижнего края аппарата расстояние до последних пар креплений на его корпусе, и перенесите этот размер на вертикаль на стене. Начинать нужно от нижней горизонтали, после чего провести линию, параллельную нижней.
  5. На верхней горизонтали отсчитайте от центра расстояние, на котором будут находиться крепления.
  6. С помощью перфоратора или дрели сверлятся отверстия в стене под дюбели, в которые будут вкручиваться шурупы.
  7. Монтаж рекомендуется начинать в верхней части аппарата, после чего он должен быть выравнен по горизонтали и окончательно зафиксирован.
  8. В заключение, прикрепите гофру или пластиковый канал к выходному отверстию с одной стороны, и к вентиляционной шахте — с другой.

Как гармонично вписать воздуховод в интерьер кухни

Для щепетильной хозяйки, этот вопрос не менее важен, чем эффективность вентиляции.

Существует несколько способов спрятать воздуховод:

  1. Самый простой способ – расположить трубы за навесными шкафчиками, внутри них или над ними. Этот способ не требует дополнительных затрат.
  2. При наличии потолка с двумя уровнями, воздуховод можно расположить между ними. Если на кухне навесной потолок, то воздухопровод можно разместить прямо над ним. В этом случае воздушный тракт будет абсолютно не заметен.
  3. Для маскировки труб можно использовать специальный прямоугольный короб. Если поэкспериментировать с цветом этого элемента интерьера, установить подвесные светильники, то ваша кухня преобразится. При этом сохраняется возможность быстрого доступа к трубам на тот случай, если потребуется ремонт.
  4. Ещё один вариант — просто покрасить трубы в тон, подходящий к общему дизайну помещения. Можно воспользоваться современными материалами и органично вписать воздухопровод в вашу кухню.

Лучше всего, покупать трубы, вытяжку и переходники одновременно, а лучше купить готовый комплект. Производители предлагают широкий выбор таких вариантов. Это позволит избежать трудностей с подбором цветового решения и сэкономит ваше время.

Крепление к стене навесной или купольной модели

Хотя внешне эти две модели разные, они крепятся к стене. У них есть четыре отверстия на задней стороне корпуса: два слева, два справа. Многие производители поставляют свою продукцию с монтажным шаблоном, на котором отмечены места крепления. Все, что вам нужно, это прислонить модель к стене, перенести отметки. Если шаблона нет, замерьте расстояние между отверстиями, перенесите на стену. Если есть помощник, можно попросить подержать его на выбранной высоте и самому сделать отметки.

Популярные статьи  Обзор робота-пылесоса iLife v5s: функциональный девайс за умеренные деньги

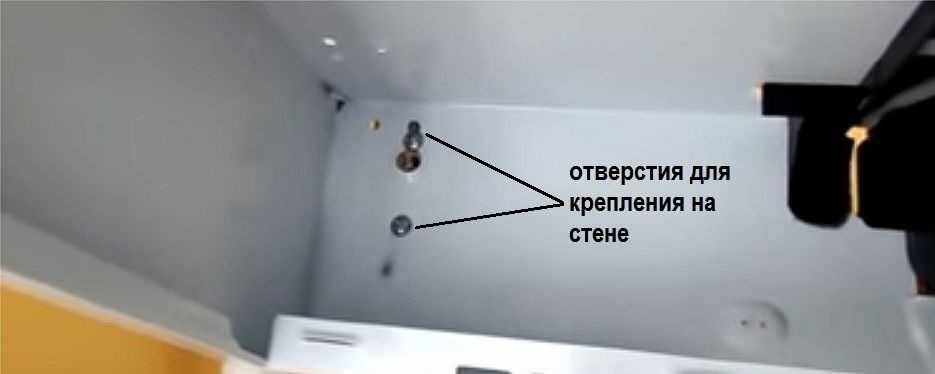

Крепить вытяжку к стене необходимо через обычные отверстия корпусаУстановка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Так что все просто: при помощи дрели проделываем отверстия подходящего размера, вставляем пластиковые дюбеля под дюбели, затем на гвозди дюбелей навешиваем колпачок. Конечно же, мы проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничто не мешает. Часто рядом с плитой проходит газовая труба, из-за чего невозможно повесить вытяжку вплотную к стене. В этом случае можно прибить к стене деревянные бруски, а вытяжку уже можно прикрепить к брускам. Это простой, но не очень удачный вариант – бруски покрыты копотью и их сложно мыть.

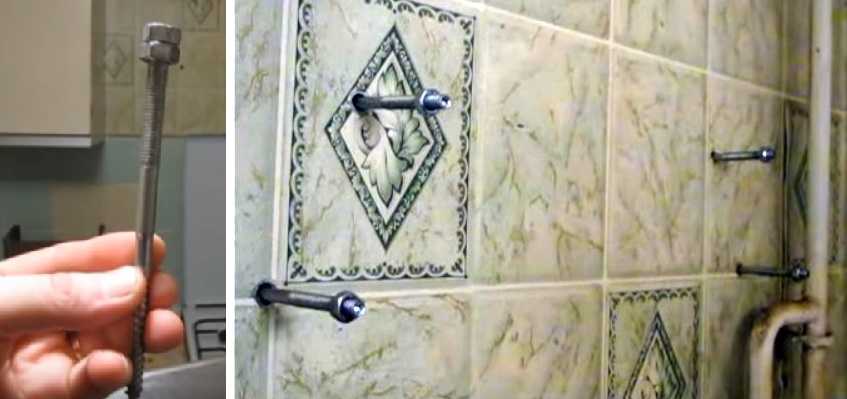

Второй вариант установки вытяжки за трубы – использование шпильки (второе название – гидравлическая шпилька). У них есть резьба для ввинчивания в стену, гладкая часть, позволяющая отвести вытяжку на определенное расстояние от стены, и меньшую резьбу с двумя гайками, которыми мы будем крепить корпус. Эти штифты бывают разных размеров, выбирайте, какой вам нужен, но все гайки предназначены для наконечника или восьмиугольного ключа.

Как установить настенную вытяжку, если мешает газовая труба или стена неровнаяУстановка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Этот вид сборки вытяжки универсален, прост и надежен. Чистить также удобнее – металл обычно нержавеющий, от отложений отмыть несложно.

Виды подвесных систем

Подвесные системы классифицируются мо месту их размещения на кухне. От этого будет зависеть, каким способом и куда они будут крепиться. Среди подвесных вентиляционных систем можно выделить следующие разновидности:

  • настенные;
  • угловые;
  • островные.

Наиболее распространены первые. Их изготавливают в самых различных дизайнерских вариантах, поэтому несложно подобрать изделие, подходящее по внешнему виду к ранее приобретенной мебели.

Островные изделия могут быть размещены в любой точке помещения, так как они монтируются к потолку. Такие конструкции часто используются в дизайнерских вариантах кухонной мебели.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

  • Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
  • Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода Плюсы Минусы
1.     Воздуховод из пластика (ПВХ) Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам. Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра) Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит. Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Козырьковая кухонная вытяжка Hansa OSC 511 WH

Нахваливал портал ВашТехник Siemens и Bosch, воспевая дельные инструкции по монтажу, выложенные официальным сайтом, сегодня попытать приступом Hansa. Поход вызвал умиление. Из трех козырьковых вытяжек, представленных сайтом, отличается одна – шириной. Смотрятся полным повторением друг друга. Обещанных инструкций в соответствующем разделе круглый нуль, немедля отправились поискать просторами сети бумагу, через пару минут нужная электронная ксива обнаружена мазуриками…

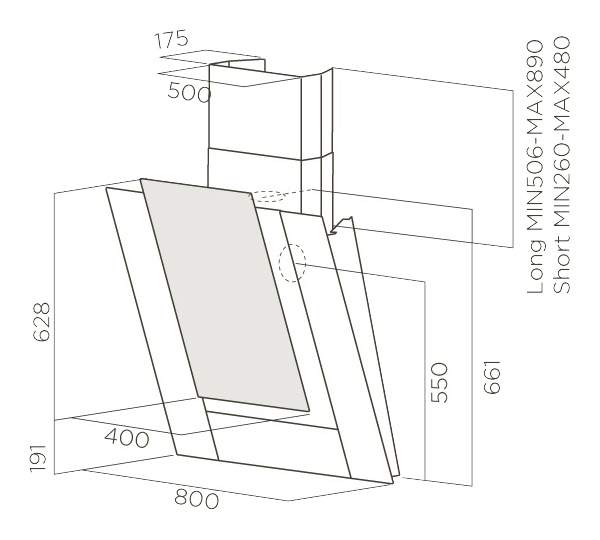

Первое бросающееся в глаза: перед тем, как смонтировать вытяжку на кухне, потрудитесь вычислить значение высоты над плитой. Дана необычного вида:

Min 65/70 см.

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Дословно копирует надпись рисунка инструкции. Отсутствует деление на газовые, электрические модели варочных поверхностей. Авторы решили: установщик, по мнению составителей инструкции, должен знать: над горелкой кухонная вытяжка помещается выше, нежели над индукционной, спиральной плитой. Инструкция указывает: можно использовать оборудование для отвода продуктов сгорания голубого топлива, тепла электрической варочной поверхности. Выводы из прочитанного:

  1. Высота подвески над газовой плитой – минимум 70 см.
  2. Высота подвески над электрической плитой – минимум 65 см.

Самостоятельный монтаж вытяжки ведется тремя этапами:

  1. Подвешивание на стену.
  2. Подсоединение к вытяжной сети.
  3. Подключение к электрической розетке.

Заземление прибора

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажуОбязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

  • перфоратор или дрель с функцией удара;
  • шуруповерт;
  • электрический лобзик;
  • строительный уровень;
  • рулетка, линейка;
  • молоток;
  • набор отверток.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

  • Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
  • Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.
  • Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
  • Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
  • Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
  • Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
  • Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Как правильно присоединить воздуховод к вентиляции

  • Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
  • Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
  • Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.
Популярные статьи  Уличные светильники на солнечных батареях: виды, обзор и сравнение производителей

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

  • Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
  • Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
  • Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

  • Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
  • Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
  • Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
  • Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно

Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов

Вентиляция в квартире

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажуКак правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Некоторые советы перед установкой вытяжки

  1. Перед тем как произвести установку устройства, прежде всего, следует собрать мебель, если у вас встраиваемая модель, допускается монтаж электроприбора одновременно со сборкой мебели, но учтите место под нее должно заранее запланированной и размеченной.
  2. Проверить наличие розеток на кухне, если она расположена вдали от места крепления вытяжки, позаботьтесь о ее переносе или установите новую розетку, желательно рядом с вытяжным прибором, а в идеале чуть выше над ней. Так как шнуры у электроприбора довольно короткие, а использование удлинителей, для таких электроприборов нежелательно. Помимо того, розетка должна быть с заземлением, и предназначена только для подключения вытяжек.
  3. Определиться с высотой расстояния между плитой и прибором, обычно эти показатели производители указывают в инструкции, типовая рекомендованная высота для электроплит составляет 70 см, над газовой плитой 80 см.

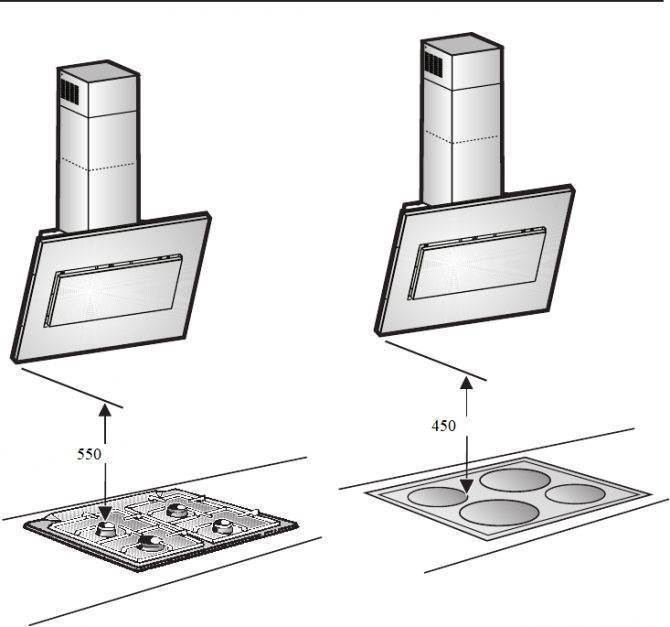

Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

  1. Минимальная высота подвеса над газовой плитой составляет 65 см.
  2. Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…

Установка вытяжки на кухне своими руками: детальная поэтапная инструкция по монтажу

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
