Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи

Вакуумирование

  Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

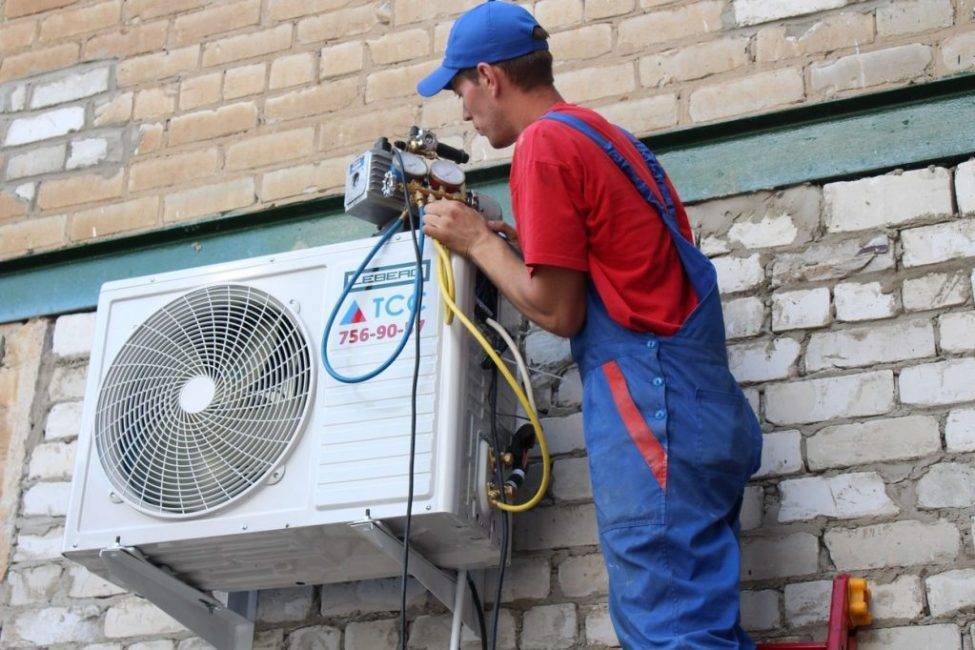

Вакуумирование кондиционера

Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.

Видеоматериалы:

Монтаж кондиционера, ошибки, инструмент! (Теория)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка кондиционера! (ПОДРОБНОЕ ОБУЧЕНИЕ ЗА 5 МИН)

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

Как заложить трассу кондиционера

Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & Видео

7.6 Total Score

Установка кондиционера своими руками

Простота установки

6.5

Комфорт

10

Экономия средств

7

Безопасность

7

Оценки покупателей: Будьте первым!

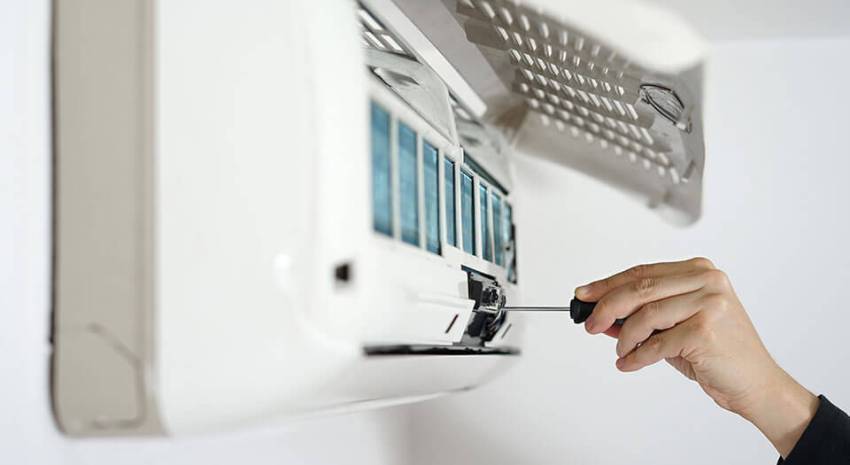

Монтаж внутреннего блока

Место расположения внутреннего блока зависит от выбранной вами модели:

• Напольная;
• Настенная;
• Потолочная.

В первом случае блок ставят на пол и ничем не крепят. Но передвигать его после подключения фреоновых трубок уже нельзя, чтобы не повредить трубки. Блок должен располагаться на удалении от радиаторов.

Расключение внутреннего блока по электрике

Для потолочной или настенной модели в стене/потолке сверлят отверстия, крепят шурупами (саморезами, дюбелями) кронштейны и на них вешают блок. Между настенной моделью и потолком должно оставаться не меньше 10 сантиметров, расстояние до внешней стены – 15 см (подробнее в инструкции к модели).

Запускаем систему

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

• Присоединить большую трубу к порту, который находится на газовой стороне
• Средний шланг подсоедините к насосу, закройте все краны
• Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
• Если манометр поднимается до нуля, то стоит переделать вашу систему
• Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

• расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
• расстояние от установленного блока до стены справа или слева – не менее 30 см;
• препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола, как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

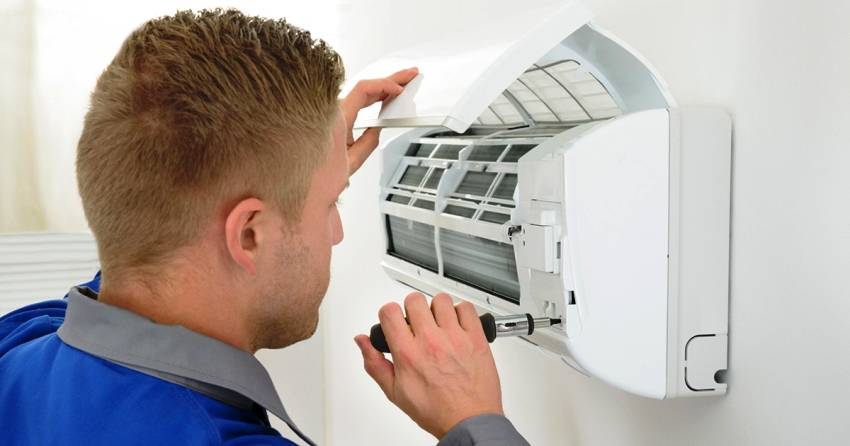

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

Желательно провести механическую очистку

1. Обесточить оборудование.
2. Провести механическую очистку:
   • убрать грязь и пыль с наружной стороны кожуха;
   • демонтировать его;
   • удалить изнутри корпуса скопившийся мусор.
3. Выполнить промывку. Для этого:
   • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
   • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
   • аналогичным образом очистить конденсатор;
   • ручным пылесосом удалить пыль в труднодоступных местах.
4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
5. Установить кожух, оставит до полного высыхания влаги.

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

• Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

• Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
• Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
• Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

Вакуумирование

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

1. Подключают к манометрическому коллектору вакуумный насос.
2. Запускают насос, открывают газовый вентиль.
3. Давление в системе контролирую по показаниям манометра.
4. При достижении минимума, насос отключают.
5. Закрывают газовый вентиль.

Вакуумирование

Вакуумирование необходимо для того, чтобы из проложенной трассы удалить остатки влажного воздуха. Если этого не сделать, хладагент (фреон) окажется разбавлен, что снизит его теплоемкость. Влага при работе системы может замерзнуть, в итоге дорогая система выйдет из строя.

Для выполнения этой операции потребуются манометрический коллектор, ключи-шестигранники, специальный насос для создания вакуума. Последовательность действий такова:

1. к сервисному порту наружного блока специальным шлангом подключаем манометрический коллектор;
2. другим шлангом через агрегат коллектора подключаем вакуумный насос;
3. не открывая порты, включаем насос;
4. открываем на манометрическом коллекторе кран под манометром.

Только так воздух из магистрали начнет откачиваться.

Стрелка манометра будет постепенно опускаться, показывая степень откачки воздуха. Даже после того, как стрелка остановилась, выключать насос не стоит. Дайте насосу поработать примерно 30 минут. Это позволит остаткам влаги испариться и они будут удалены насосом.

Перед тем как выключить насос, не забудьте перекрыть кран на манометрическом коллекторе. Но пока не отсоединяйте насос. На протяжении 20 минут наблюдайте за стрелкой индикатора. Если показания не меняются, можно считать, что магистраль герметична.

Не выключайте насос. Ключом-шестигранником открывайте нижний (газовый) порт на наружном блоке. После того как стихнет шум в магистрали, как можно быстрее открутите шланг насоса.

Обычно в наружном блоке только что купленной системы есть некоторый запас фреона. Его достаточно для заполнения короткой (длиной до 4-5 метров) магистрали. Плавно откройте шестигранником верхний (жидкостный) порт, и фреон заполнит магистраль.

Если сплит-система уже чинилась или магистраль длиннее 4 м, требуется дополнительная заправка.

• Подключите емкость с фреоном к манометрическому коллектору. Плавно откройте на блоке кондиционера верхний порт.
• Откройте клапан на коллекторном модуле. Дождитесь, пока манометр покажет, что магистраль заполнена до давления, которое изготовитель рекомендует в инструкции.
• Закройте клапан на коллекторе.
• Быстро отсоедините шланг коллектора от сервисного ниппеля.

При отсоединении шланга из ниппеля вырвется немного фреона, который на воздухе станет обжигающе холодным. Все работы проводите только в нитяных перчатках.

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном – размере устройства

Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки. Вторым, но не менее важным аспектом является энергопотребление

Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер

Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме.  Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

• просверление отверстий в стенке;
• крепеж внешнего и внутреннего блоков;
• монтирование дренажа и установка внешнего блока;
• монтирование трубопровода;
• монтирование соединительных частей электрики;
• изъятие кислорода и тестовый запуск.

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, “отбиваясь” от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

Рекомендации по установке кондиционера: инструкция и пошаговый монтаж мобильного прибора

Чтобы установить кондиционер дома, потребуется соорудить специальную конструкцию, состоящую из рамки от москитной сетки и оргстекла. В комплектации кондиционеров имеется патрубок, предназначенный для вывода отработанного воздуха за пределы помещения, а также необходимые для его крепежа соединительные детали. Чтобы горячие потоки не попадали обратно в помещение, нужно купить специальный воздуховод в виде розетки. Впоследствии он будет монтироваться в оргстекло.

Мобильный кондиционер можно использовать в качестве временной альтернативы

Инструкция по установке мобильного кондиционера в квартире своими руками:

1. Берется москитная сетка, габариты которой соответствуют размерам створки, куда будет отводиться горячий воздух из помещения.
2. Измеряются ее размерные параметры и переносятся на оргстекло. Для этого можно использовать шило или макетный нож.
3. В соответствии с разметкой из оргстекла вырезается кусок.
4. Края этого отрезка следует зачистить с помощью наждачной бумаги.
5. В том месте, где будет крепиться воздуховод, в оргстекле вырезается отверстие под его монтаж.
6. Воздуховод-розетка вставляется в это отверстие и герметично фиксируется. Для этого можно использовать прижимное кольцо, если оно предусмотрено, или герметик.
7. Оргстекло наклеивается на предварительно обезжиренную поверхность рамки.
8. Москитная сетка аккуратно удаляется из рамки с помощью плоскогубцев или пинцета.

Останется только открыть створку окна для проветривания и вставить туда рамку с оргстеклом, присоединить патрубок воздуховода к розетке и включить прибор. Разумеется, мобильный агрегат не так эффективен, как полноценная сплит-система. С другой стороны, выполнить монтаж более мощного кондиционера своими руками гораздо сложнее. Мобильный прибор можно использовать в качестве временной альтернативы. Также он подойдет для охлаждения определенной зоны в помещении.

Инструкция по установке кондиционера и пошаговое описание всех операций

Прежде чем приступать к работе, нужно удостовериться в наличии необходимых инструментов и расходных материалов. По назначению они делятся на несколько групп. Для монтажных работ потребуется приобрести электроинструменты:

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться

• болгарку;
• перфоратор;
• дрель.

Для установки кондиционера самостоятельно понадобится измерительный инструмент и приспособления для нанесения разметки. Чтобы все элементы конструкции были установлены ровно, обязательно нужно использовать лазерный или строительный уровень. Для нанесения линий необходимы маркеры или разметочные карандаши.

Качественный монтаж климатических систем невозможен без специализированного оборудования:

1. Инструмент для работы с медными трубами – газовая горелка и припой (для соединения методом низкотемпературной сварки), труборез и трубогиб, а также вальцовка или риммер для формирования фаски.
2. Пылесос промышленного назначения – для удаления мелкого строительного мусора и пыли.
3. Вакуумный насос – для сушки магистрали.

Перед тем как начать монтаж нужно хорошо изучить процесс установки сплит-систем

Монтаж климатического оборудования невозможен без гипсокартона, пассатижей, стремянки, отверток и прочих вспомогательных инструментов. Перед началом работ нужно тщательно изучить процесс установки сплит-систем, видео в интернете могут оказать неоценимую помощь в этом деле.

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера
