Установка кондиционера своими руками: монтажный инструктаж + требования и нюансы установки

Подключение системы кондиционирования

• точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
• если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
• установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Инструкция

Как установить кондиционер самостоятельно поэтапно рассмотрим далее.

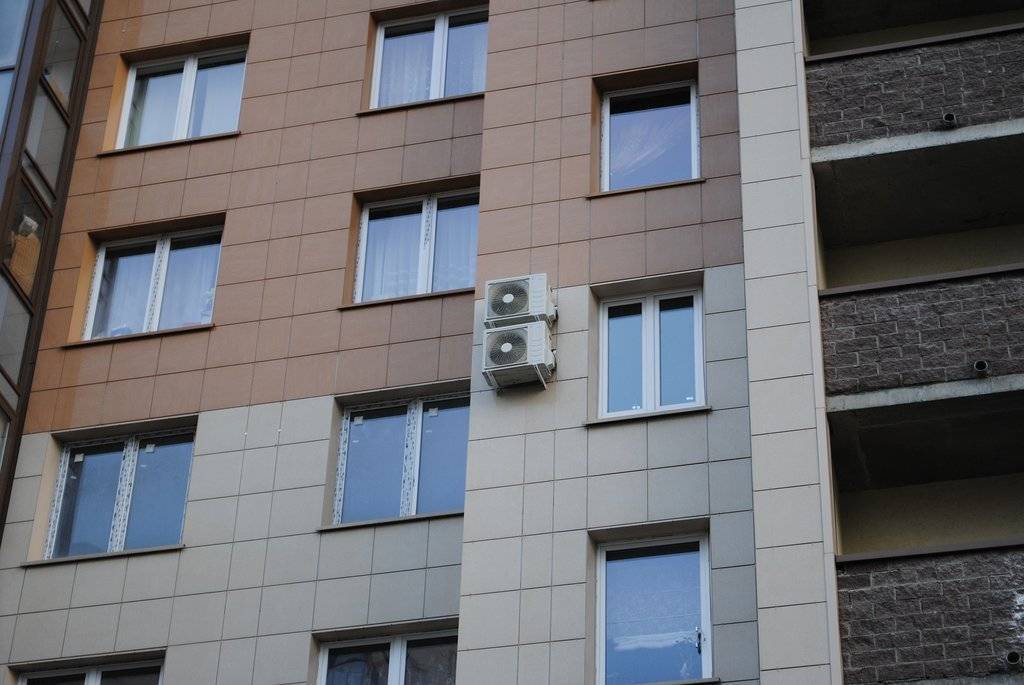

Как крепится часть системы на улице

Важно понимать, что учитывая наличие компрессора, вес данного элемента не менее двух десятков килограмм. По правилам, установку внешнего блока кондиционера лучше выполнять с помощником

Пошаговая инструкция:

1. Уровнем разметьте помещение.
2. Сделайте необходимые отверстия, применяя перфоратор.
3. Вкрутите в полученные отверстия анкеры.
4. Закрепите кронштейны, применяя гайки.
5. Уложите слой резины, чтобы снизить вибрации на лапки внешнего модуля.
6. Проверьте надежность крепления, и навесьте наружный модуль.

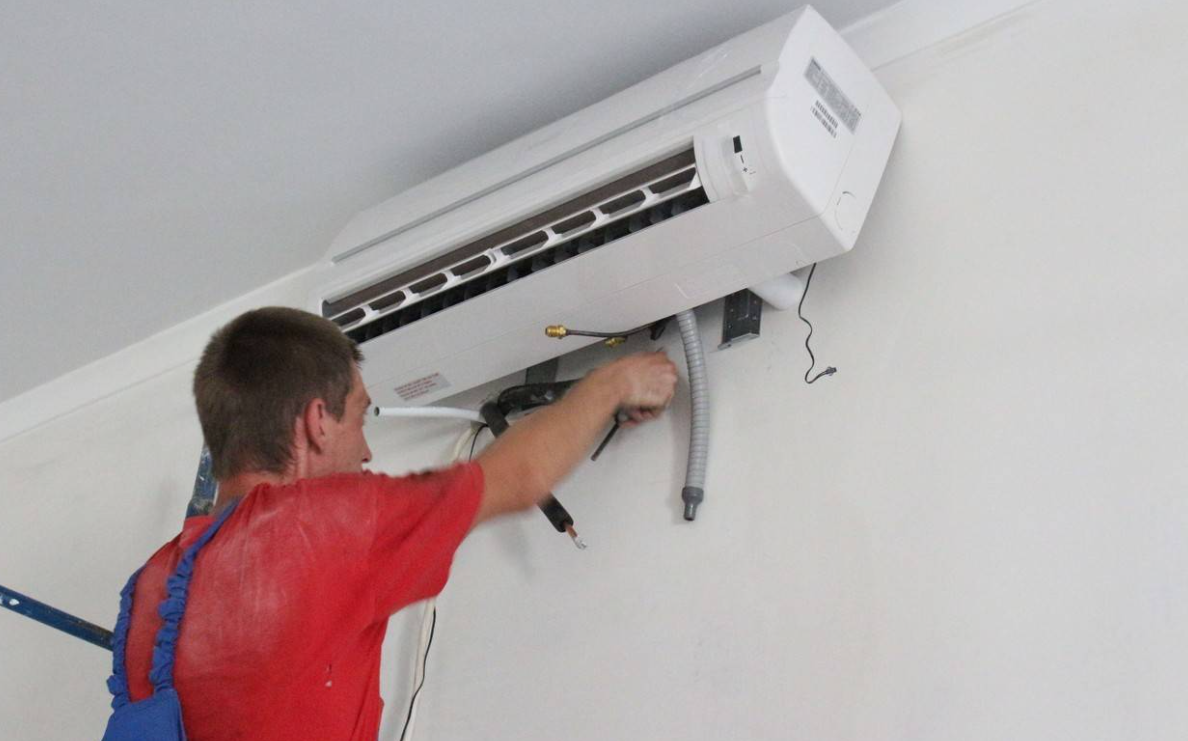

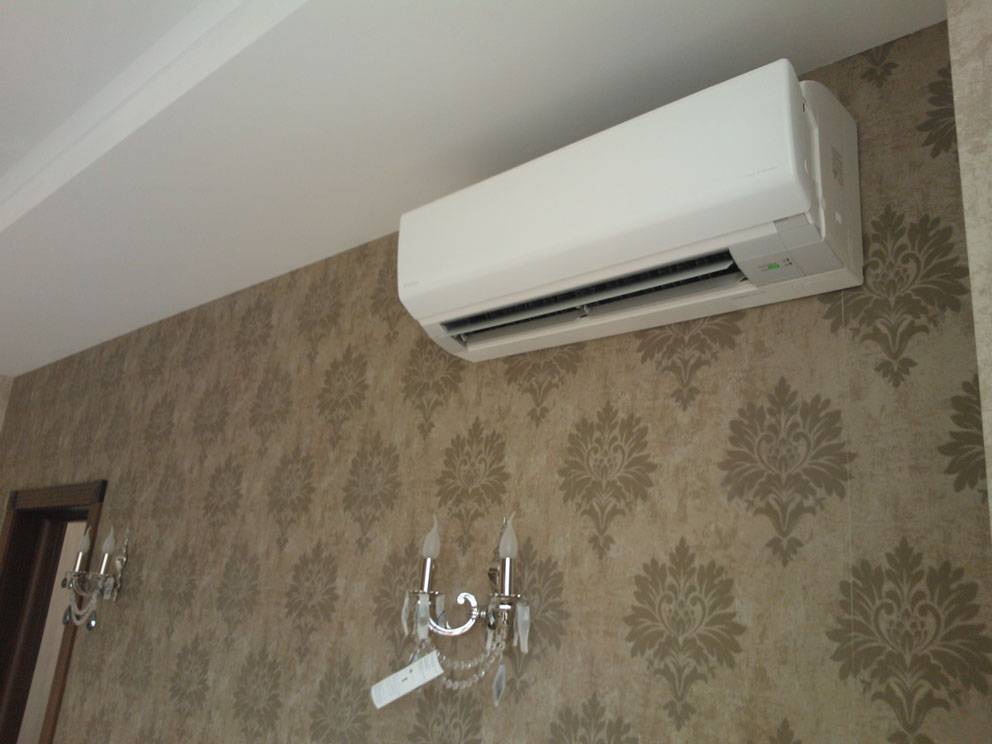

Внутреннеблочный монтаж

Выполняется так:

1. Замерьте устройство.
2. Разместите стальную раму для монтажа по горизонтали стены, и проверьте уровнем.
3. Поставьте точки, где будут находиться крепежи.
4. Сделайте дырки, применяя перфоратор.
5. Зафиксируйте дюбеля из пластика, применяя молоток.
6. Сложите монтажную панель к стенке, и зафиксируйте ее саморезами.
7. Подвесьте фен на пластину, и проверьте горизонтальность.

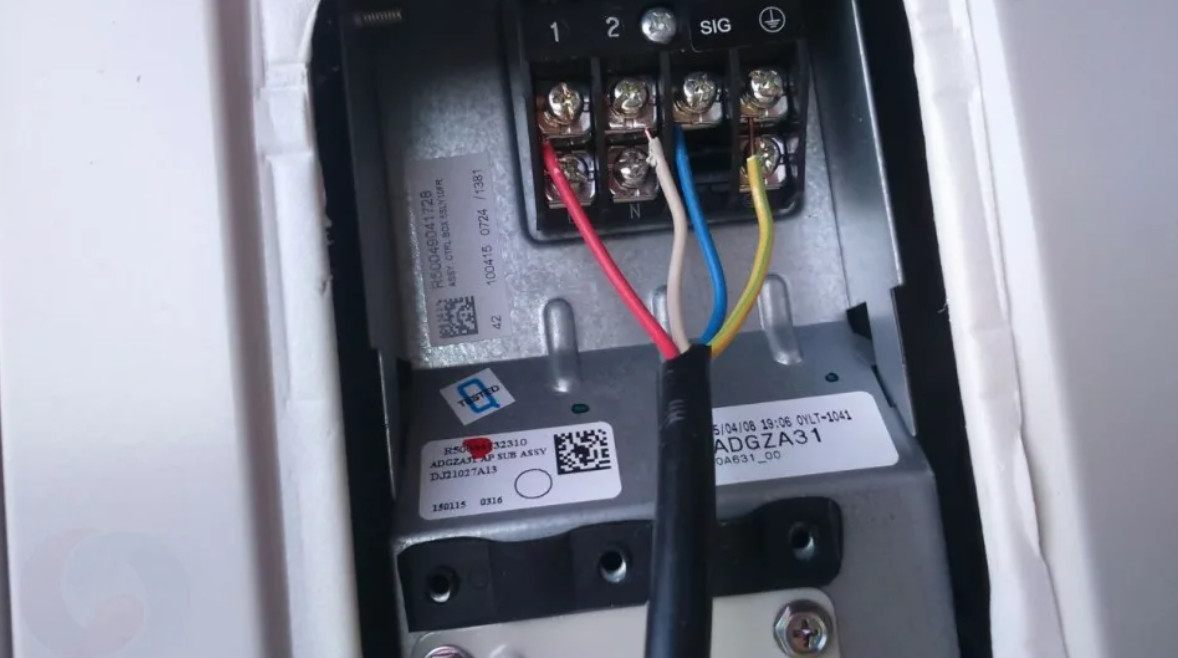

Как подключить электропроводку

Монтаж внутреннего блока включает прокладку отдельной проводки, диаметром около 1,5 мм2. Также потребуется автомат отключения. После укладки проводки ее нужно подключить к щитку. Для этого соедините нулевой провод с желто-зеленым. Чтобы узнать, где «+» и «-», воспользуйтесь индикатором.

После воспользуйтесь многожильными проводами с изоляцией, чтобы скрепить клеммы нескольких блоков. Пропустите провода сквозь дырки в стене.

Как проложить трубы

Разрежьте трубы из меди, оставляя запас 50 см, чтобы можно было сделать изгибы. Выгибание легче проводить специальными инструментами. Это позволят предотвратить вмятины и растрескивания. На трубы наденьте теплоизоляционный материал. Поверх — резьбовые фланцы. Следите за тем, чтобы резьба была на конце трубы.

Далее можно приступать к развальцовке труб. Работа должна быть аккуратной, чтобы избежать трещин и канавок. Гайка должна легко фиксироваться на вальцовке. Затягивать ее нужно специальным ключом. После этого нужно соединить трубопровод и штуцеры, на которых закручиваются фланцы. Следите за плотностью соединения, чтобы жидкость не вытекала. После к сточному патрубку присоедините пластиковую трубу с корпусом из арматуры. Дренажный элемент отведите от стенки подальше.

Следующий этап – заведение трубы в отверстие. Далее нужно все выровнять, и закрепить с наружной стороны стены, применяя хомуты. Вблизи присоедините кабель проводки, и подключите трубопровод к наружному блоку. Для герметизации щели потребуется силикон или строительная пена, которой вы заполните отверстие.

Вакуумирование системы

Этот этап монтажа позволяет удалить пыль и влагу из сплит-системы.

Вакуумирование заключается в применении вакуумного насоса, который присоединяется в системе. Откачка воздуха должна длиться не менее 60 минут.

Тестирование

Заполнение аппарата осуществляется баллоном, внутри которого содержится охладительный агент. Его нужно подключать, применяя манометр с переходником. Давление должно быть таким, как прописано в инструкции. Электрические провода соедините с клеммами, соблюдая правила нулей и нейтрали. Фазные провода крепятся по оттенкам. Если у вас кондиционер с хладоном, не следует заполнять его фреоном. Сплит-системы с фреоном не должны заполняться хладоном.

Тестирование кондиционера осуществляется по такому принципу:

1. Запустите автомат разъединения.
2. Кондиционер перейдет на стадию тестирования автоматически. Также можно запустить активацию пультом, если он поставляется в комплекте.
3. Если в конце тестирования поступает воздух, включите положение «жалюзи».
4. Выполните тепловую экранировку, применяя тонкий алюминий. Так вы сможете сэкономить не менее 2% электричества.
5. Жгуты и патрубки дренажа обмотайте изолентой, которая влагоустойчивая.
6. Тщательно заделайте отверстия.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.

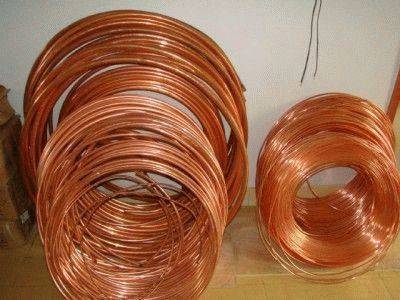

Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

• Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
• Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Установка кондиционера своими руками: секреты профессионалов

Схема установки оконных кондиционеров предусматривает возможность монтажа в зимний период. Вот только придется довольствоваться не слишком комфортными условиями. В магистраль не должна попасть вода или снег. Ставить и закачивать хладагент лучше при плюсовой температуре за окном (при минусовых температурах сальник зачастую выходит из строя, поскольку он резиновый).

При монтаже кондиционера крайне важно соблюдать технику безопасности

Для установки кондиционеров вовсе не обязательно вакуумировать систему. Гайка к медной трубке привинчивается не до конца, затем приоткрывается клапан управления, находящийся у толстой трубки. Под давлением воздух вытеснится фреоном, и необходимо будет быстро затянуть гайку.

Данный способ неправильный, поскольку качество и герметизацию системы проверить невозможно. Установка промышленных кондиционеров по этой технологии не проводится.

Ниже представлена подробная видео инструкция, где продемонстрированы основные этапы монтажа климатических систем своими руками.

Принцип работы и устройство кондиционера

Прежде чем начать установку кондиционера, необходимо ознакомиться с его устройством и понять принцип работы.

Устройство системы кондиционирования воздуха достаточно простое – конструкционно она состоит из следующих узлов и элементов:

• компрессор, который устанавливается снаружи здания;
• конденсирующий теплообменник, находящийся в наружном блоке;
• испарительный блок, который устанавливается внутри помещения (в зависимости от моделей, могут быть несколько блоков);
• регулятор давления;
• система соединительных трубок.

Сама система представляет собой замкнутый контур. Внутри контура основным элементом, служащим для охлаждения воздуха, является хладагент.

Как правило, в качестве хладагента используется фреон. Находясь в газообразном состоянии он под давлением, нагнетаемым вентилятором компрессора, переходит в конденсирующий теплообменник, где при соединении с внешним воздухом превращается в жидкость и уже в жидком виде поступает в испарительный блок через регулятор давления.

Изначально в качестве хладагента в кондиционерах использовался аммиак. Однако, вследствие того, что аммиак чрезвычайно ядовит, в последствии он был заменен на более безопасный фреон

Благодаря действию регулятора давления понижается температура кипения фреона. Попадая в специальную камеру, находящуюся в блоке испарителя, фреон расширяется и «закипает», при этом интенсивно поглощая тепло и отдавая холод. В результате этого процесса происходит выделение конденсата, который оседает внутри камеры испарителя на радиатор, через который жидкость выводится в специальный резервуар. Из системы кондиционирования конденсат выводится через трубку.

Поглощая тепло, фреон вновь переходит из жидкого состояния в газообразное и под давлением через систему трубок выводится обратно в блок компрессора, замыкая круг рабочего процесса.

Уровень шума при работе кондиционера рассчитан в соответствии с нормами, прописанными в СН 2.2.4-2.1.8.562-96. Он не должен превышать 40 дБ днем и 30 дБ ночью. Появление шипения, гула или грохота говорит о возникновении неисправности в работе кондиционер

Таким образом, замкнутый цикл работы хладагента зависит от тщательного соединения всех элементов и исключения разгерметизации на стыках и соединениях системы.

Подробнее об устройстве и принципе работы бытового оборудования для кондиционирования воздуха мы рассказывали в этом материале.

Также для обеспечения нормального функционирования кондиционера стоит правильно подобрать место его установки. При несоблюдении технических условий по монтажу, повышается износ деталей системы и вероятность сбоев в работе. Особенности установки будут рассмотрены ниже в статье.

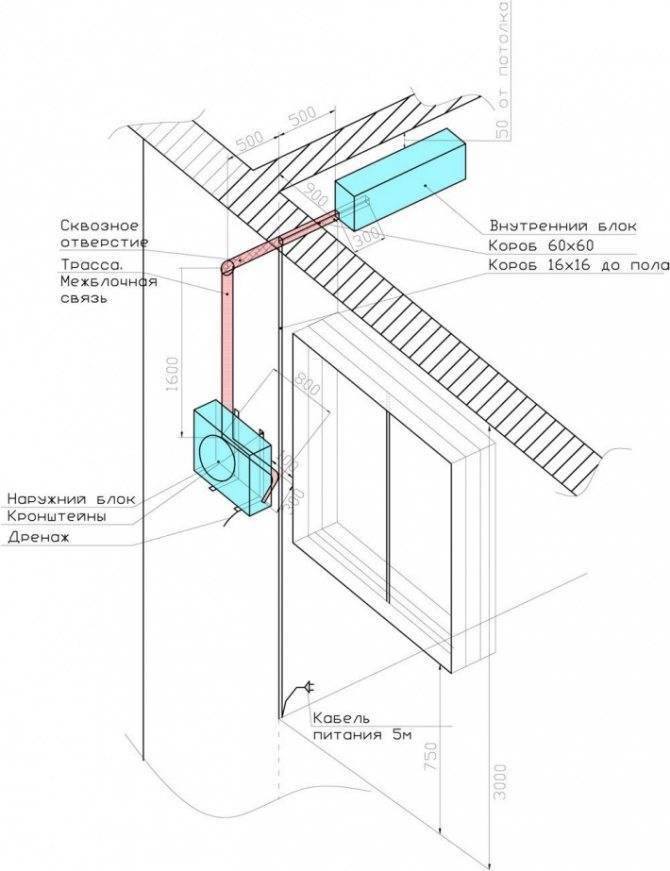

Выбор места монтажа для внутреннего блока

Перед выбором места установки сплит системы учитывайте, что электрический кабель должен устанавливаться только горизонтально или вертикально. В первом варианте соблюдайте расстояния до карниза – 5 – 10 см, до потолка 15 см, до плинтуса – 15 – 20 см.

Выбирая место установки сплит системы, учитывайте данные, указанные в паспорте оборудования и технические требования.

Монтаж внутреннего блока проводят, исходя из параметров:

• Расстояние от корпуса до потолка не должно быть менее 15 см, некоторые компании рекомендуют располагать блок на 20 – 30 см ниже потолка;
• До боковой стены не должно быть более 30 см;
• До ближайшего препятствия на пути воздушного потока – 1,5 м.

Наружный корпус сплит системы располагают на стене максимально близко к окну,  на балконной раме, если она выдержит вес корпуса. Во втором варианте установки  учитывается дополнительный запас прочности, для снега, порывов ветра, налипания льда. Если жилье расположено на первом этаже, внешний корпус устанавливают выше уровня досягаемости.

Для квартир, расположенных на втором этаже и выше, такое расположение не обязательно и наружный корпус монтируют под окном или сбоку. Главный критерий при этом – расстояние между двумя блоками сплит системы.

Обратите внимание! Выбирая место монтажа внешнего корпуса кондиционера, учитывайте способность стены/балконной рамы выдержать нагрузку. Этот пункт особенно важен, если наружная стена дома отделана плиткой или утеплителем

Производители указывают предельное расстояние между блоками . Это 1,5 – 3 м. Если в технической документации не оговорено расстояние между корпусами сплит систем, их можно установить спина к спине. Это облегчает монтаж и сокращает расходы на материалы.

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

Желательно провести механическую очистку

1. Обесточить оборудование.
2. Провести механическую очистку:
   • убрать грязь и пыль с наружной стороны кожуха;
   • демонтировать его;
   • удалить изнутри корпуса скопившийся мусор.
3. Выполнить промывку. Для этого:
   • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
   • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
   • аналогичным образом очистить конденсатор;
   • ручным пылесосом удалить пыль в труднодоступных местах.
4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
5. Установить кожух, оставит до полного высыхания влаги.

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

• Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

• Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
• Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
• Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

Вакуумирование

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

1. Подключают к манометрическому коллектору вакуумный насос.
2. Запускают насос, открывают газовый вентиль.
3. Давление в системе контролирую по показаниям манометра.
4. При достижении минимума, насос отключают.
5. Закрывают газовый вентиль.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

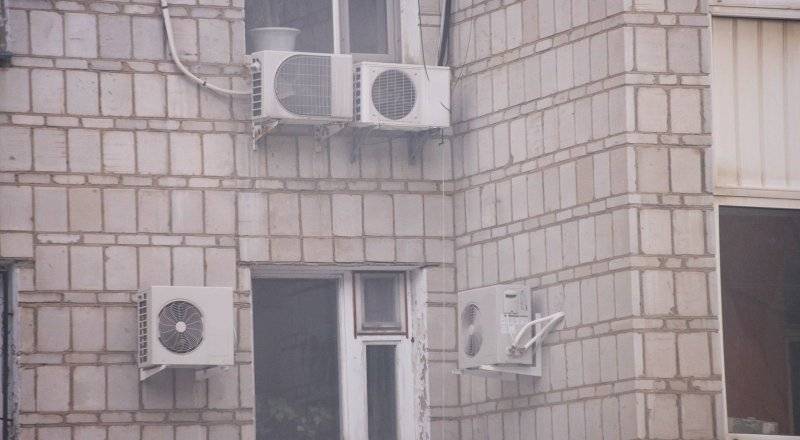

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

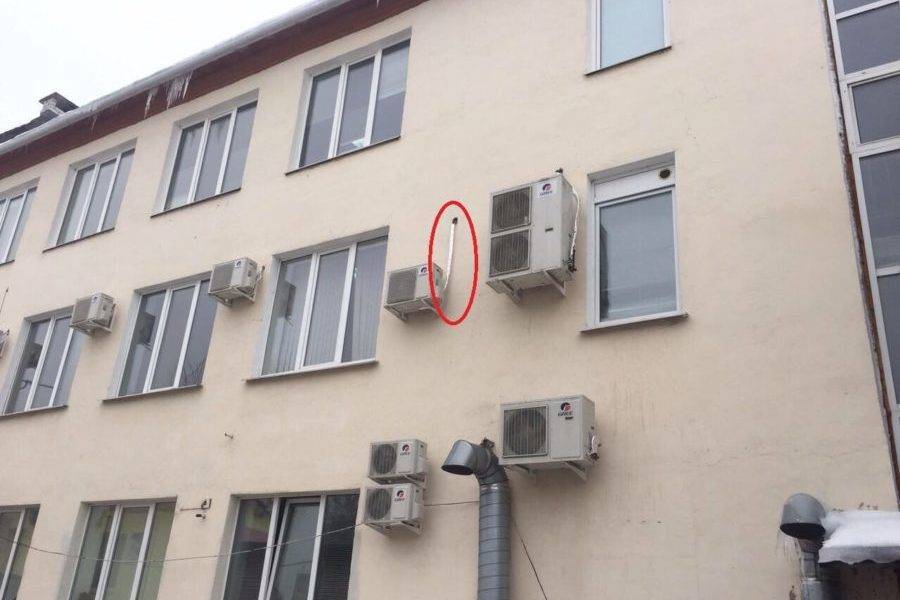

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

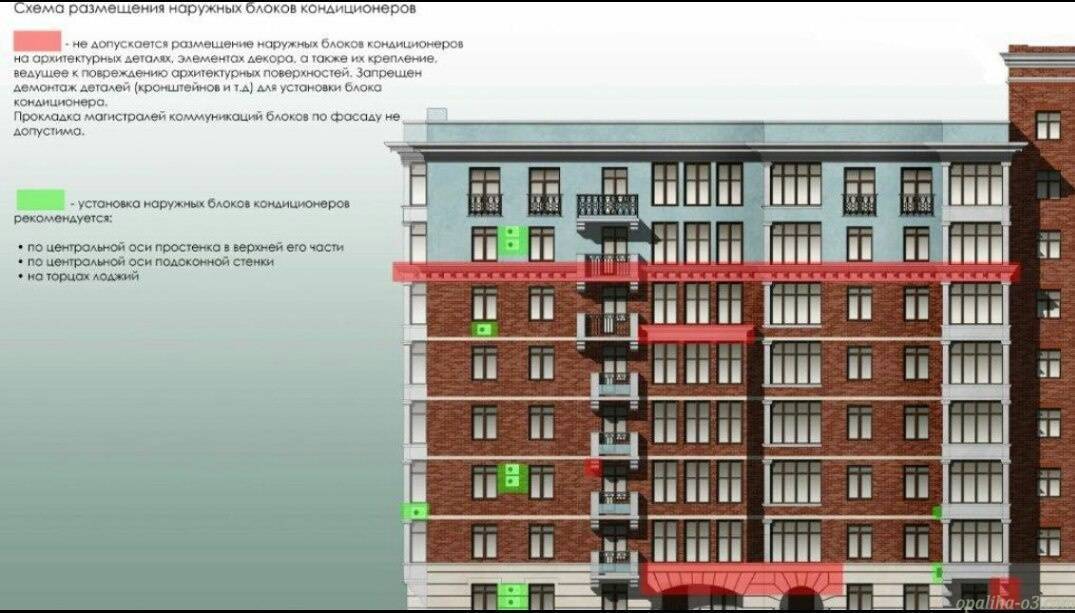

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Очистка внутреннего блока

После того, как вы получите доступ ко всем составляющим внутреннего блока сплит-системы, можно приступать к их очистке. Для этого не рекомендуется применять жесткие щетки или металлические предметы, которые способны испортить теплообменник или фреоновую магистраль.

Очистка воздушных фильтров

Почистить фильтр в кондиционере своими руками несложно, главное запомнить, что эту процедуру следует проводить регулярно, не реже одного раза в неделю. Чтобы удалить скопившуюся грязь, рекомендуется на 30 мин замочить фильтрующие элементы в воде с пеной из моющего средства. А затем тщательно промыть чистой водой и хорошо просушить перед установкой в кондиционер.

Очистка воздушных фильтров от пыли

Следует отметить, что очистить воздушные фильтры кондиционеров канального, кассетного или потолочного типа затруднительно, ведь внутренний блок таких устройств находится в потолке.

Чистка вентилятора

Вентилятор внутреннего блока кондиционера также нуждается в регулярной очистке. Он представляет собой валик, который гонит охлажденный воздух в помещение. Для выполнения задачи можно демонтировать вентилятор или же вымыть его, не извлекая из корпуса. Если выбран второй вариант, для удаления грязи следует обработать лопасти мыльным раствором, после чего включить сплит-систему на минимальную мощность.

Будьте готовы к тому, что скопившийся на лопастях мусор полетит на пол, поэтому предварительно застелите старыми газетами часть квартиры, находящуюся под кондиционером. Через 15 минут выключите устройство и удалите остатки грязи мягкой губкой или кисточкой.

Удаление грязи из вентиляционных отверстий

Верхняя панель внутреннего блока оснащена отверстиями, предназначенными для попадания воздуха в сплит-систему. Очистить их можно с помощью тряпки, смоченной мыльным раствором.

Очистка теплообменника

Если владелец кондиционера принял решение следить за чистотой прибора самостоятельно и выполнять его обслуживание без вызова мастера, не стоит забывать и о регулярном уходе за теплообменником. Удалять накопившуюся грязь с этой части устройства необходимо не реже одного раза в год.

Чтобы добраться до теплообменника, придется снять решетку. После этого загрязнения легко удалить с помощью пылесоса или тряпки, смоченной мыльным раствором

Но делать это нужно осторожно, так как можно легко повредить теплообменник или пораниться самому

Очистка теплообменника

В процессе чистки следует особое внимание обратить на внешний вид теплообменника. В случае если будут обнаружены следы коррозии, необходимо обратиться в сервисный центр, так как подобные повреждения опасны утечкой фреона

Удаление неприятного запаха

Чтобы устранить неприятный запах, который со временем может появиться от кондиционера, необходимо провести антисептическую очистку. Для этого 0,5 л жидкого антисептика на спиртовой основе (можно купить в аптеке) переливают в бутылку с распылителем и распыляют возле радиатора при включенном кондиционере. Мелкие капли затягиваются внутрь и спустя десять минут неприятный запах исчезает.

Очистка дренажной системы

Дренажная система кондиционера также нуждается в очистке. В противном случае устройство будет течь, а выходящий воздух приобретет гнилостный запах.

Причиной засорения дренажаной трубки может быть как пыль, так и плесень. Для ее очистки используют один из следующих способов:

• через испаритель пропускают мыльный раствор, который вымывает грязь и растворяет жир;
• продувают отсоединенную трубку (дренаж) пылесосом, однако этот вариант применим только в том случае, когда дренажная система не сильно засорена;
• полностью отсоединенную сливную трубку промывают и продувают по всей длине, обрабатывают обеззараживающим средством (только так можно очистить систему от сильного загрязнения).

Для дезинфекции трубки применяют различные средства, например хлоргексидин.

Чтобы проверить качество очистки, можно залить 1,5 л воды в дренажную систему. При положительном результате жидкость беспрепятственно вытечет наружу.

Видео, размещенное ниже, поможет владельцам кондиционеров очистить внутренний блок от загрязнений:

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

Самые распространенные варианты месторасположения внутреннего блока сплит системы – над кроватью/диваном. Наружный – обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

• расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
• от боковой части до стены – не меньше 30 см;
• до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы – возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Коммуникации кондиционера

Внутренний, наружный блоки соединяет связка коммуникаций, включающая:

• Контур циркуляции фреона задействует две трубки. Одна тонкая, вторая толстая. Полагаем, облегчает создание давления контуром конденсора. Внутри имеется клапан, регулирующий сечение хода, большая площадь выходному потоку вредна, здесь течет жидкость, занимающая меньший объем. Поясним. Фреон испаряется, поглощая тепло комнаты (режим охлаждения), стремится достичь компрессора. Здесь хладагент сжимается, повышается температура. В змеевике фреону легче отдать тепло уже горячей среде. В холодильниках ставят капилляр, мешающий хладагенту обратно перекочевать во внутренний блок, кондиционеру задачу решают клапаном, большое проходное сечение выхода бессмысленно. Заодно идет экономия меди…
• Второй немаловажный контур дренажный. Испаритель конденсора отказывается обслуживать отрицательные температуры. Здорово, конструкция лишена фильтра-осушителя, система становится некритичной наличию влаги, вызывающей многие проблемы традиционных холодильников. Однако температура испарителя кондиционера ниже комнатной, также ниже точки росы. Воздух, проходя здесь, гонимый вентилятором, оставляет влагу. Оттоку необходим шланг, выходящий на улицу, по рекомендациям экспертов Мицубиши (Таиланд), выходит на высоте 5 см выше земли. Российские – выше головы прохожих.
• Третий ключевой элемент – питание переменным током. Фазы три – поставить дома штуковину будет сложно, владельцам предприятий сэкономит немало средств, поскольку КПД трехфазных двигателей выше показателей однофазных. Следовательно, достижение того же эффекта денег затратит меньше. Шланг редкостная проблема зимней порою, доставляет немало хлопот. Внутри жидкость легко замерзает. Мороз отбирает тепло фреона, когда кондиционер пытается обеспечить обогрев. «Зимняя» установка считается дополнительной опцией, гарантирующей взимание отдельной платы. Связка проводов-шлангов утепляется, снабжается обогревающим кабелем.

Кабель протягивается от щитка внешнего блока до щитка внутреннего, расположившего надписанные клеммы. Каждое ушко надевается на фазу, землю, нейтраль. Кабель используется для наружного применения, стоит дороже привычного ПВС. Имеется одна жила заземления. Пояснялось, нулевой провод, земля – разные вещи, избегайте путаницы, менять местами, закрывать глаза будет неверной тактикой. Проводя три фазы, закупите кабель 5 жил. Выходные токи складываются, нюанс учитывают, осуществляя выбор провода. Если одна жила толще, нашли нуль (не земля). Нюансы учитываем, выбирая автомат защиты, типичные предохранители предотвратят несчастный случай.

Что касается электрики кондиционеров, используются типичные ушки. При необходимости монтажа провода нестандартной длины нарастим самостоятельно. Медная трубка идет комплектная, концы обрезаются, изнутри снимается фаска пригодным инструментом. Крепление ведется гайками. Развальцевать конец используется специальный инструмент, выгибающий трубку наружу конусом. После гайки накручиваются соосно, затягиваются ключом. Пользуйтесь подручным инструментом. Берите разводной ключ, газовых избегайте. Никаких уплотнителей типичная установка кондиционера не предусматривает, сила затяга указана руководством. Каждая трубка одета рубашкой, предотвращая теплообмен, обе вместе с проводом, дренажной трубкой сматываются вместе. Медные трубки неодинакового диаметра, упрощая монтаж.

С обратной стороны внутреннего блока имеются патрубки, каждый своего диаметра, закрытые заглушками

Обратите внимание: при протяжке коммуникаций сквозь стены одетые на развальцованные трубки гайки закрываются пластиковыми вставками, чтобы внутрь не набилась штукатурка. Дренажная трубка просто стыкуется внатяг, поверх заматывается изоляционной лентой

Установка кондиционера своими руками продолжается снаружи, где громоздкий блок иногда приходится водружать на опору высоко над землей. Обратите внимание: несмотря на наличие руководства, монтаж потребует наличия проекта. Работу осуществляют удостовериться, что стены выдержат нагрузку, теоретически. Практически, проектировщик просто рубит бабло.

Расстояние между внутренним и внешним блоком вдоль коммуникаций не превышает 5 метров. Отступление от правила переводит монтаж в разряд нестандартного, прибавляя стоимости. Максимальная длина коммуникаций указывается паспортом. По задумке дренаж спускается к земле, медные трубки достигают наружного блока. На практике забывают делать, поэтому конденсат орошает нижележащие предметы.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

• Внутренний блок должен размещаться от потолка на расстоянии 20 см;
• Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
• Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

6 Меры предосторожности

Если кондиционер сломан и ремонту не подлежит, демонтировать его очень просто, так как нет необходимости в соблюдении мер предосторожности и сохранении фреона, а также целостности жизненно важных узлов. С рабочей техникой действовать нужно иначе

Нельзя допустить, чтобы в систему проникли не только пыль, но и воздух, в противном случае после установки и последующего запуска устройства на новом месте оно практически гарантированно будет повреждено

Также при демонтаже сплит-системы важно сохранить фреон, чтобы не потребовалось закачивать его заново, так как  эта услуга обойдется недешево

Только в том случае, если владелец климатического оборудования уверен, что он сможет правильно выполнить вышеперечисленные условия, можно приступать к демонтажу кондиционера своими силами.
