Антенна для цифрового ТВ своими руками из кабеля. Антенна для цифрового ТВ из кабеля

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

  • даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
  • высоту стоит подбирать опытным путем, выше — не значит лучше;
  • даже небольшие колебания от ветра приводят к ухудшению сигнала;
  • уровень сигнала может существенно различаться в разные дни и в разное время суток;
  • не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.

Особенности сотовой связи за городомЗащищенные телефоныКак правильно выбрать мобильного оператора для поездок на природуВключение режима “только 3G” через инженерное меню на AndroidКак увеличить время автономной работы смартфона

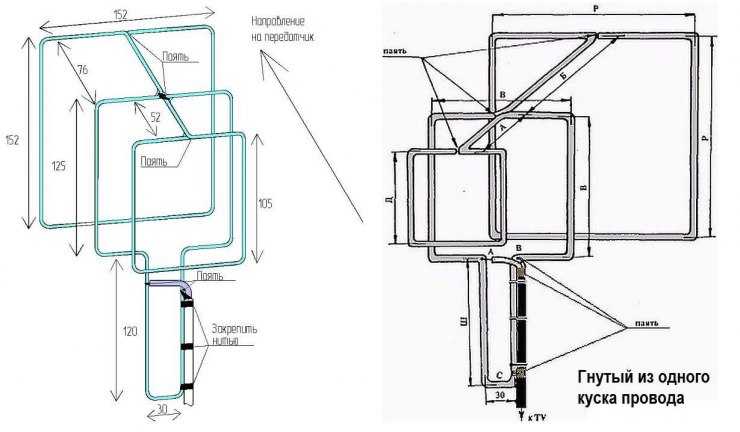

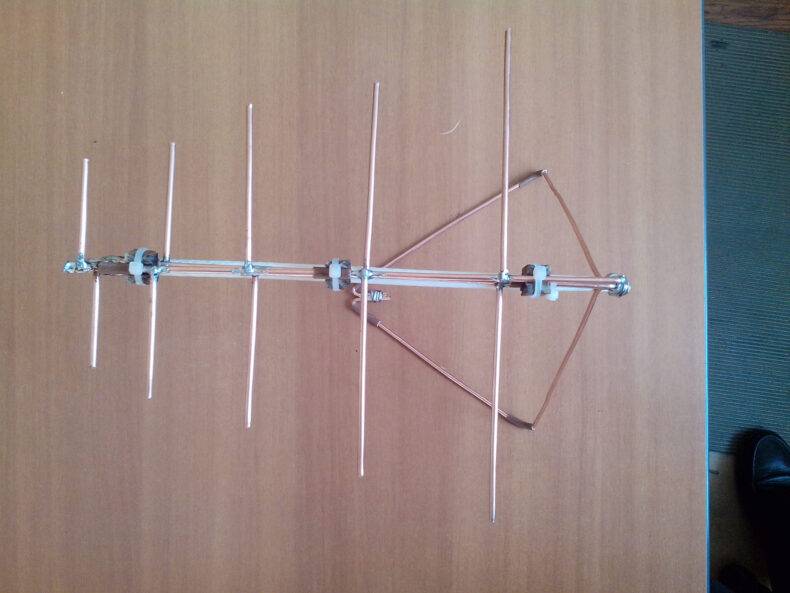

Двойной или тройной квадрат для несложных задач

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.

Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

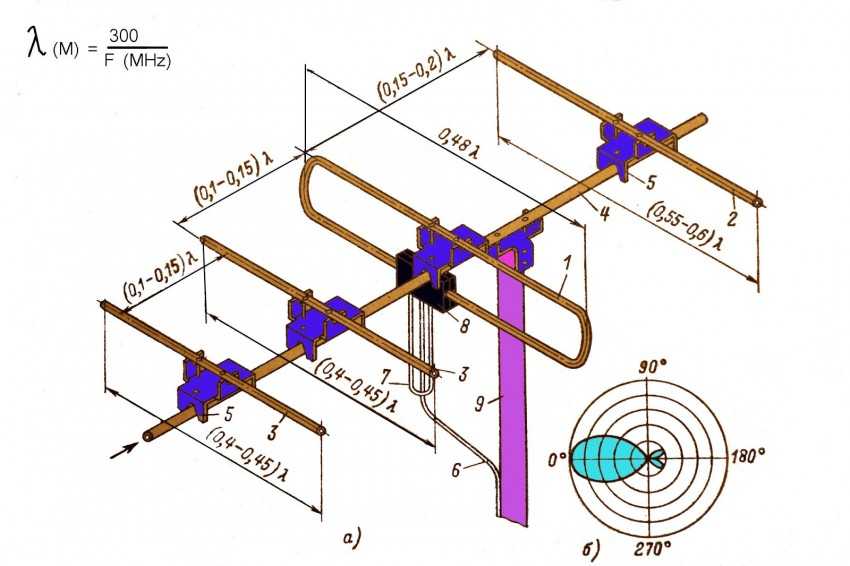

ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.

Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

  1. Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
  2. Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
  3. Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
  4. Направляющая должна быть настроена в сторону телевизионной вышки.
  5. Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
  6. Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
  7. Оптимальный материал для изготовления мачты – древесина.
Популярные статьи  В квартире сырые углы и стены? Причины и способы борьбы

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Рефлектор создается из металлического листа, который рекомендуется закруглить

Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Антенна Харченко для 4G модема своими руками

Она была названа в честь ученого, который впервые изобрел такое устройство. Является одной из наиболее простых по конструкции антенн для мобильного сигнала. Для сборки нужны:

  • спиральная проволока;
  • коаксиальный кабель;
  • стержневая деревянная рейка;
  • плоскогубцы, молоток, нож.

Обратите внимание! Перед сборкой очень важно провести качественный расчет. Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы

Для этого рекомендуется посетить специализированные сайты, имеющие онлайн-калькуляторы.

Этапы сборки:

  • определить поляризацию и частоту волны. Устройство должно быть линейным;
  • сделать биквадратный тип антенного устройства в виде зигзага из меди. Все элементы должны быть расположены по углам, одним из которых соприкасаться. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция устанавливается на бок;
  • сторона квадрата рассчитывается по специальной формуле: длина волны, поделенная на четыре;
  • сборка конструкции, она должна быть овальной формы.

Таким образом, в создании усиливающего устройства нет ничего сложного. Главное — выбрать подходящий тип, следовать инструкциям выше и производить точные расчеты.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

  1. Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
  2. Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

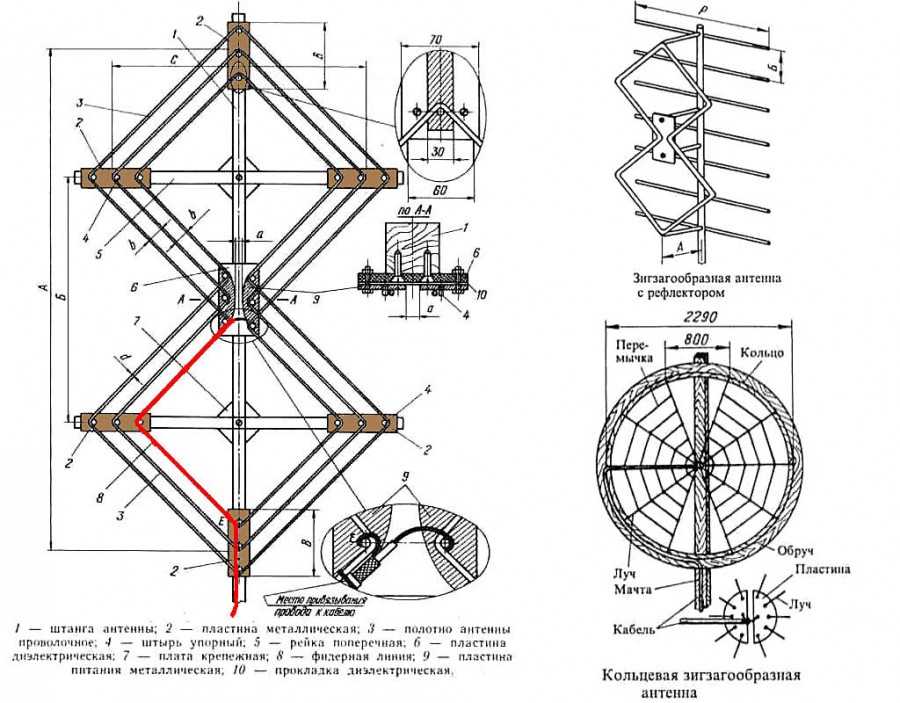

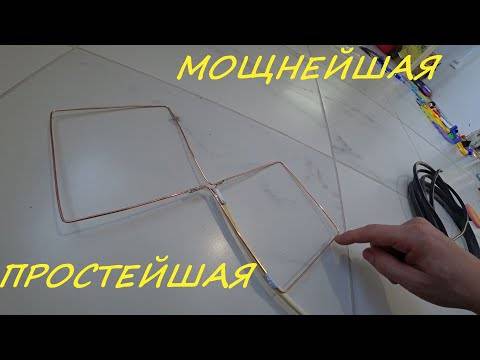

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

  • Зигзагообразная антенна Харченко;
  • Восьмерка;
  • Бабочка;
  • Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

  • сборка такой конструкции требует минимум деталей и навыков;
  • можно собрать даже школьнику средних классов;
  • монтаж занимает около получаса;
  • бюджетность;
  • бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

  • подготовительная работа;
  • сборка;
  • испытание.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Популярные статьи  Какой детектор купить, чтобы найти скрытую проводку: ТОП-13 лучших детекторов
Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

    Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Прибор из алюминиевых банок

Достаточно популярная модель антенны выполняется из простейших алюминиевых банок из-под напитков. Емкости имеют массу преимуществ, так как имеют достаточную площадь в развернутом виде, отличаются хорошей проводимостью, близкой к меди, имеют обтекаемую форму, снижающую парусность. Главное достоинство состоит в абсолютной доступности материала.

Помимо алюминиевых деталей потребуется 10 м качественного телевизионного кабеля с прочной центральной жилой и двойной оплеткой сплошного типа. Также нужно подготовить деревянную вешалку, крепежные детали, изоленту и паяльный инструмент. Далее, следуя инструкции, можно начинать сборку:

  1. Вначале готовится кабель. Надрезается с одного конца и частично очищается от изоляционного покрытия.
  2. Затем освобождается внутренняя медная жила.
  3. Противоположный конец оборудуется насадкой для подключения к TV.
  1. Освобожденные от изоляции контакты припаиваются к банкам.

  2. Банки фиксируются в одну линию на вешалке с помощью изоленты на расстоянии 7,5 см.

Самостоятельное изготовление телевизионного оборудования — прекрасное средство экономии и возможность обзавестись необходимыми приборами. Можно изготовить своими руками антенну Wi-Fi, конструкции для аналогового или цифрового телевидения.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора – от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

    Простая антенна для дачи: своими руками изготовить может даже школьник

Популярные статьи  Погружные насосы для скважин – технические характеристики и цены: выбираем по критериям

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

  • несколько пивных банок;
  • саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
  • антенный кабель;
  • рейка для закрепления получившейся конструкции;
  • изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

  • банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
  • оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

  • рейку, к которой банки приматываются изолентой;
  • рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы – сообщите нам

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

  1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
  2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
  3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки. Для улучшения приёма рекомендуется последовательно соединить несколько баночек

При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

  1. передвигать баночки вправо, влево, изменяя расстояние между ними;
  2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
  3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
