Содержание

Полипропилен в нашей жизни

Благодаря своей экологичности универсальный материал встречается в повседневной жизни на каждом шагу – тара, пищевые пакеты, биотуалеты, детали для автомобилей, трубы разного назначения. Изделия из полипропилена отличаются легкостью, прочностью и долго сохраняют эстетическую привлекательность.

Ширпотреб из полимеров

Материал, не подвергавшийся воздействию ультрафиолета, подлежит вторичной переработке, после которой теряется лишь 10% первоначальных свойств (поэтому трубы из вторсырья не производятся), при снижении стоимости на 30%. Использование вторичных полимеров позволяет решить проблему уменьшения и утилизации твердых бытовых отходов.

Характеристики материала

Сейчас полипропиленовые трубы для канализации приобрели просто бешеную популярность в сравнении с чугунными благодаря некоторым свойствам:

  • устойчивость к горячей воде до 75–80 °C, что особенно ценится обладателями стиральных машин;
  • благодаря низкой теплопроводности на поверхности не образуется конденсат;
  • чрезвычайная легкость –1 п/м трубы 110х весит почти 5 кг, что позволяет проводить погрузку/разгрузку, складирование и монтаж собственными силами;
  • идеально гладкая внутренняя поверхность препятствует образованию разного рода отложений, поэтому диаметр и скорость движения внутри остаются неизменными;
  • нейтральны к агрессивным веществам;
  • пластичность – при замерзании воды стенки трубопровода расширяются, при оттаивании принимают прежние параметры;
  • гасят шум и вибрацию, характерные для металлических трубопроводов;
  • не подвержены коррозии.

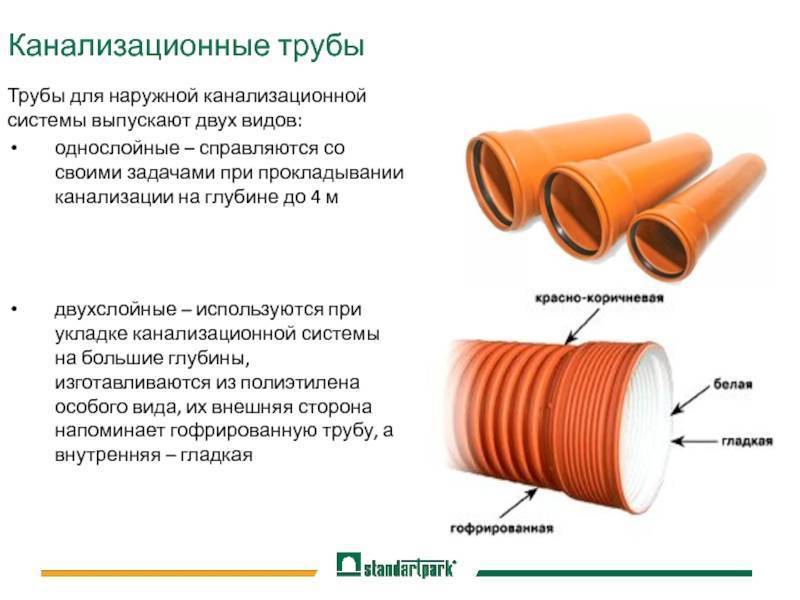

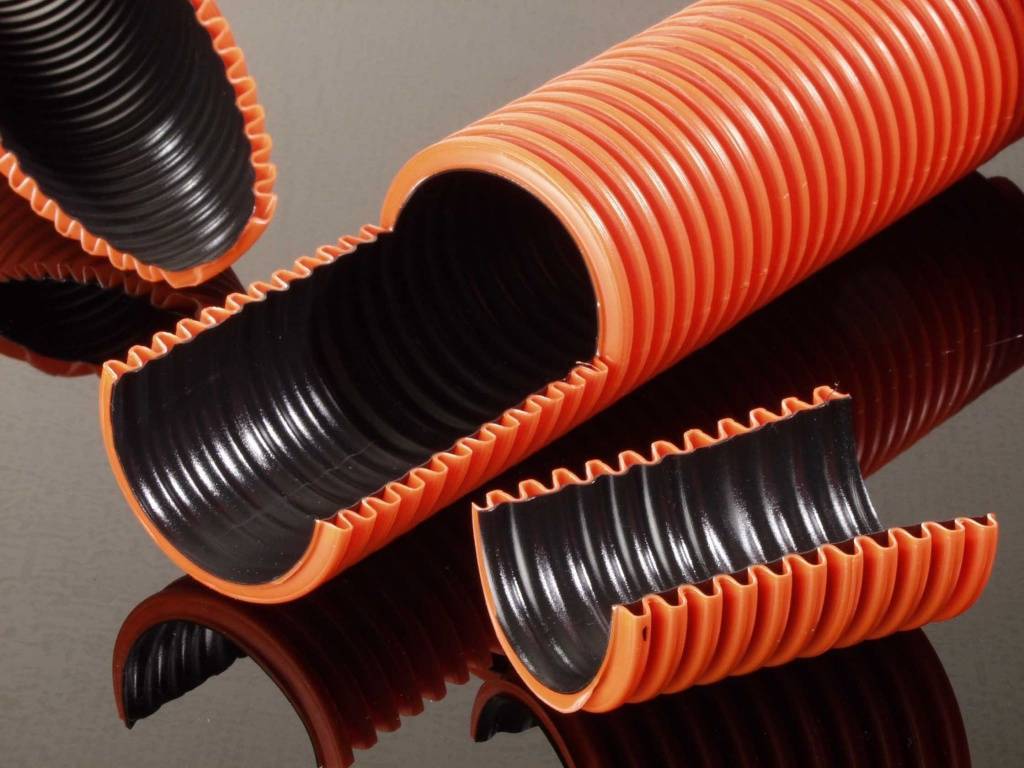

Ребристая снаружи и гладкая внутри

Относительная мягкость полипропиленовых труб позволяет использовать их, кроме дома, также для укладки в грунт. Необходимая кольцевая жесткость придается им за счет внешней гофрированной поверхности, внутренняя остается гладкой – подобное усиление позволяет закапывать трубопровод на глубину от 0,7 до 2 м.

Благодаря гладкой внутренней поверхности, обеспечивающей отличную проходимость, уклон можно делать минимальным. В результате уменьшается глубина прокладки и, следовательно, стоимость земляных работ, особенно на тяжелых грунтах.

Дно траншеи выполняется из песчаной подушки толщиной до 20 см, благодаря которой при значительных динамических нагрузках труба слегка изгибается. Двухслойные трубопроводы настолько «выносливы», что могут располагаться даже под автострадами.

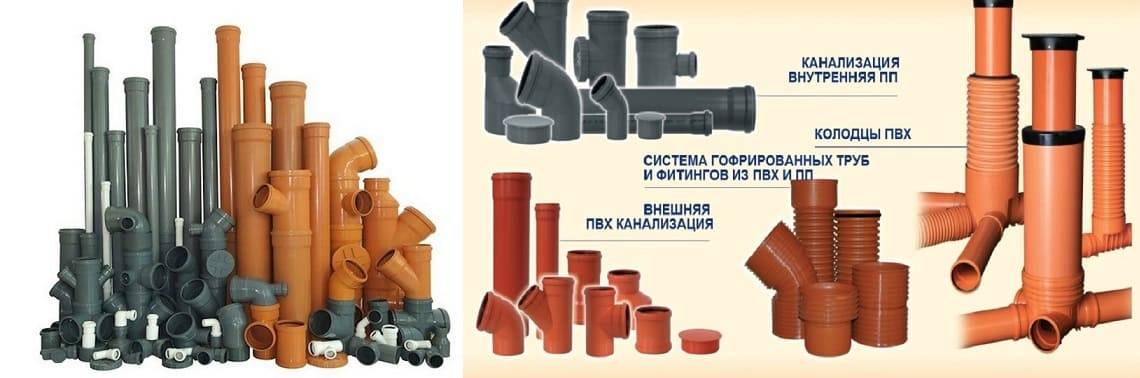

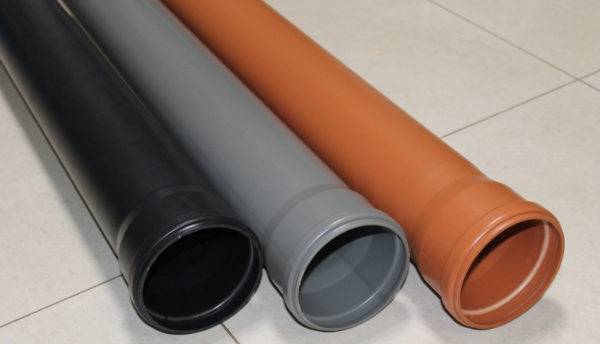

Добавляя в материал цветной пигмент, производитель визуально обозначил сферу использования изделия. Так трубы канализационные из полипропилена для внутренней эксплуатации обычно серого цвета, для наружной – оранжевого/терракотового.

Конструктивные различия состоят в следующем:

Разница очевидна

  • трубы для внутренней системы ровные и соединяются в целое фитингами методом пайки;

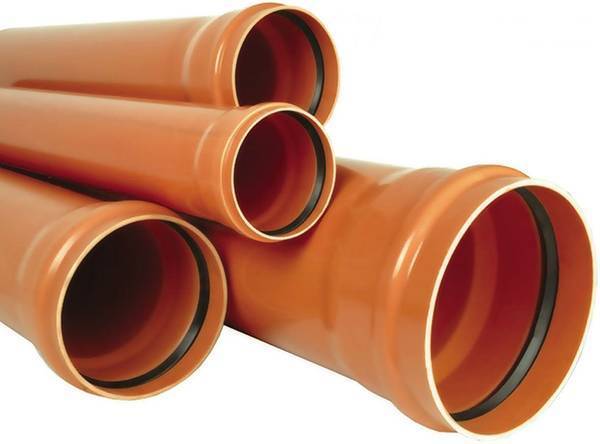

  • трубы наружной канализации имеют с одной стороны раструб, который и определяет способ монтажа.

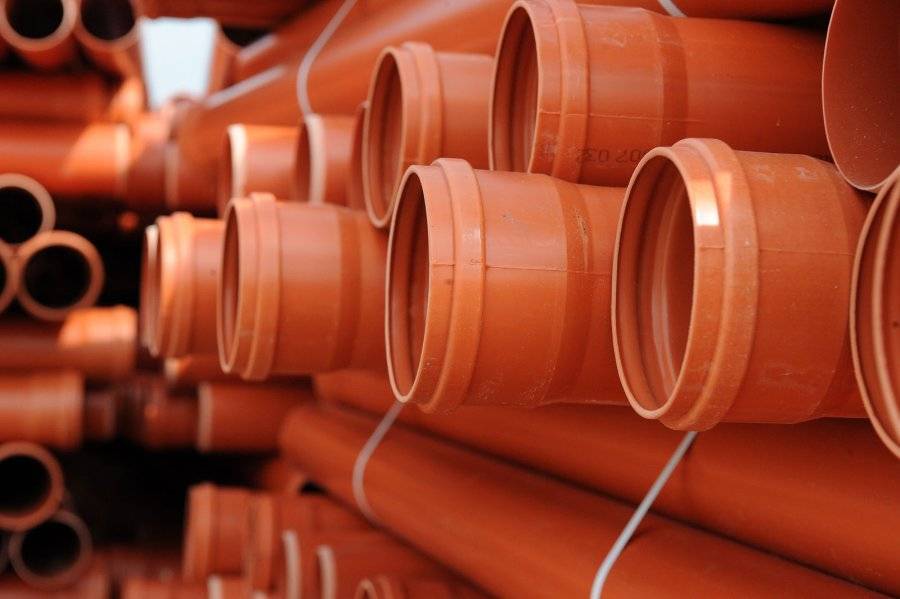

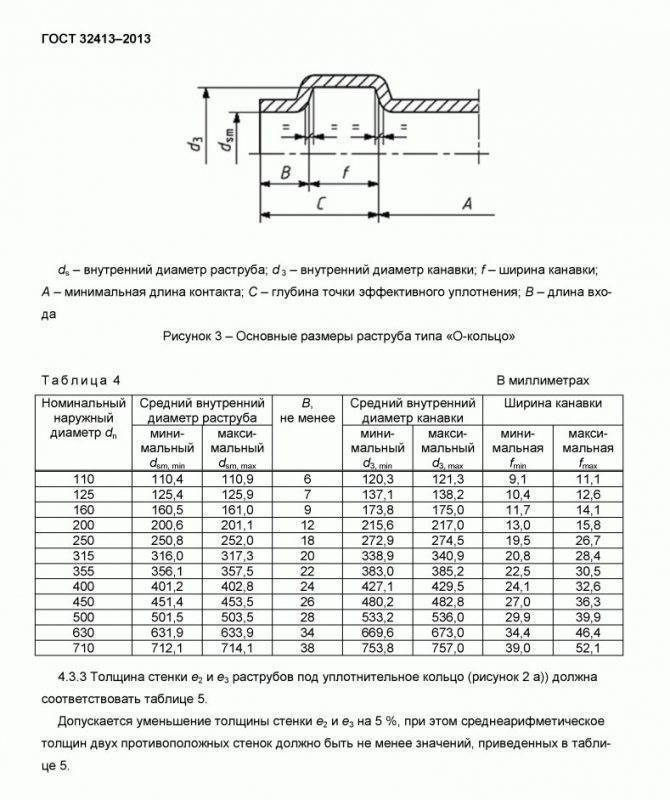

Раструб при ближайшем рассмотрении

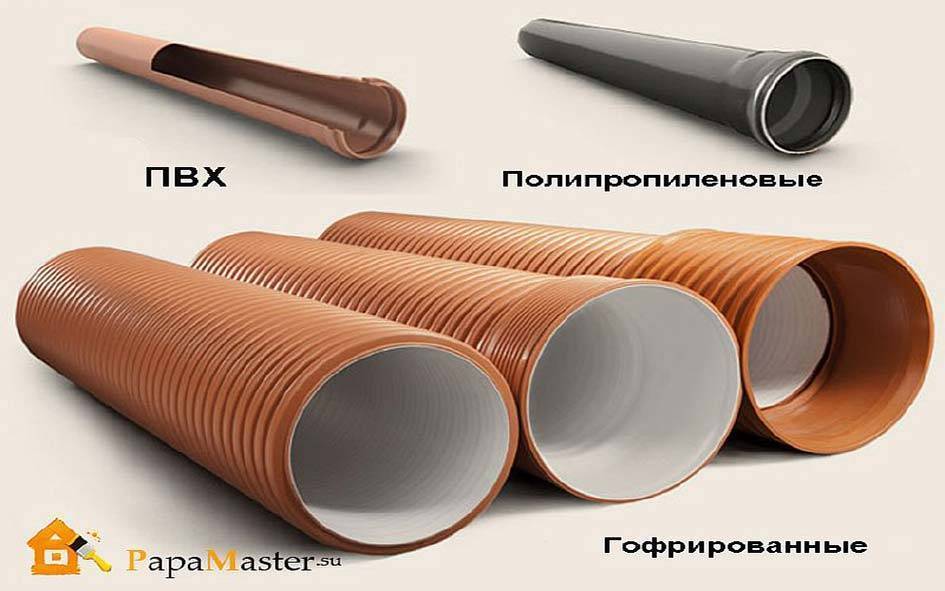

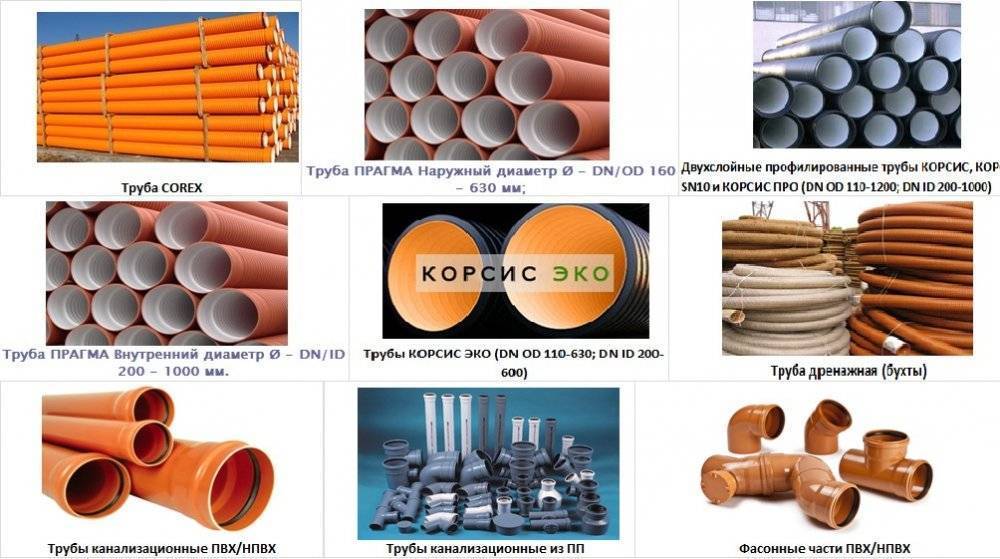

Пластиковые и стеклопластиковые трубы

  1. Поливинилхлоридные трубы (ПВХ). Изделия легко устанавливаются, без проблем транспортируются, выдерживают воздействие химических веществ, содержащихся в канализационных стоках. Кроме того, поверхность всех видов пластиковых труб абсолютно гладкая, что говорит о их максимальной пропускной способности. Минус труб из ПВХ – невозможность эксплуатации при температурах свыше 40 градусов по Цельсию. Маркировка канализационных труб ПВХ выглядит следующим образом: трубы для внутренней канализации маркируются серым цветом, а для наружной – оранжевым.

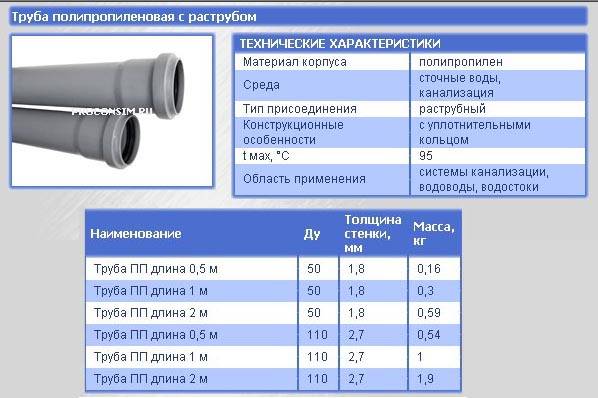

  2. Полипропиленовые трубы (ПП). Имеют все описанные выше преимущества, но могут работать при высоких температурах – до 80 градусов, поэтому их часто используют для подключения стиральных и посудомоечных машин. Маркируются серым цветом. Помимо обычных трубы, из полипропилена изготавливаются гофрированные двухслойные изделия, применяемые при обустройстве наружных канализационных сетей.
  3. Полиэтиленовые трубы (ПВП). Изготавливаются из полиэтилена. Достоинства: высокая прочность, малый вес, хорошая гибкость, легкий монтаж. По способности работать в условиях высоких температур находятся между ПП и ПВХ трубами. Для обустройства наружных систем изготавливаются двухслойные и гофрированные изделия.
  4. Стеклопластиковые трубы. Основной материал для изготовления – полиэфирная смола, армированная стекловолокном. Положительные качества стеклопластиковых труб: высокая механическая прочность, легкий монтаж, способность выдерживать температурные перепады, устойчивость перед химическими веществами, простота транспортировки. К недостаткам данных изделий можно отнести очень высокую стоимость и немалый вес.

Подбирая трубы для канализационной системы, необходимо сразу же обратить внимание и на теплоизоляционные материалы: трубы внутренней канализации иногда требуют утепления, не говоря уже о наружной, которую рекомендуется утеплять всегда. Процесс установки во многом будет зависеть от опыта, но при большом желании монтаж канализационных труб можно выполнить своими руками (подробнее можно узнать в статье о монтаже труб канализации).Заключение. Из этой статьи можно было узнать, из чего делают канализационные трубы

Дать четкий ответ на вопрос, какие канализационные трубы лучше, невозможно, поскольку для каждой ситуации требуется совершенно иной вид материала. Точно можно сказать лишь одно: на характеристики изделий главным образом влияет материал канализационных труб

Из этой статьи можно было узнать, из чего делают канализационные трубы. Дать четкий ответ на вопрос, какие канализационные трубы лучше, невозможно, поскольку для каждой ситуации требуется совершенно иной вид материала. Точно можно сказать лишь одно: на характеристики изделий главным образом влияет материал канализационных труб.

Соединение раструбных напорных ПВХ стояков клеем

Количество видов соединений раструбных напорных стояков относительно недавно пополнилось новинкой: соединением с помощью клея. Оказалось, что клеевое соединение делает напорные раструбные трубы пвх, целые конструкции из них более надежными и долговечными в эксплуатации.

Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостатки

7.1. Преимущества склеивания

Такие магистрали отличаются:

  • долговечностью функционирования;
  • надежностью;
  • устойчивостью к коррозионным процессам;
  • возможностью прокладывания трубопроводов, в том числе водопроводов, на больших глубинах под землей, поскольку такие системы – очень прочны;
  • небольшим весом сооружения, что способствует снижению затраты на перевозку и упрощению процесса укладки;
  • простотой монтажа;
  • устойчивостью к воздействию высоких температур (конструкция может начинать плавиться при температуре 190-210⁰С, что больше чем в полиэтилена или полипропилена);
  • теплопроводностью, численное значение которого близко к аналогичному показателю теплоизоляционных материалов;
  • экологичностью, благодаря чему изделия нашли применение при монтаже трубопроводов для питьевой воды;
  • отличной пропускной способностью, поскольку детали имеют хорошие гидравлические свойства.

Они способны полноценно функционировать с рабочими давлениями от 600 кПа до 2 000 кПа.

Поэтому, без труб на клеевом соединении не могут работать:

  • промышленные трубопроводы;
  • современные ирригационные системы с капельным орошением.

7.2. Процесс монтажа

Раструбные пвх трубы наращивают одну на другую, фиксируя место стыка при этом специальным клеем. Во время монтажа трубопроводов пользуются клеевыми муфтами, отводами, иными соединительными деталями, так же, как при сборке магистралей из полиэтиленовых труб применяют литые или сегментные фитинги. А еще для соединения труб из полиэтилена отлично подходят зажимные фитинги unidelta. Главное их преимущество, в сравнении с другими аналогами: надежность и быстрота сборки трубопровода. Фитинги итальянской компании unidelta занимают лидирующие позиции на рынке современной фасонной арматуры.

Для производства фасонных частей, как и самых стояков, используют смеси с наличием в них PVC суспензионного, стабилизирующие средства, красителей, а также заполнителей трубы.

Отличительные свойства труб из ПВХ и полипропилена

Главные отличия труб ПВХ — это повышенная жёсткость и невозможность использования их при транспортировке горячей (более +60°C) жидкости. Трубы из полипропилена более стойкие к высоким температурам, а потому годятся для транспортировки как холодной, так и горячей воды.

Эти качественные характеристики обуславливают различия в сферах их применения.

Применение труб ПВХ

Сфера применения Качественные характеристики применяемых труб ПВХ
Система холодного водоснабжения в многоквартирных и частных домах. Используются напорные трубы из непластифицированного ПВХ серого цвета, так как они прочные, жёсткие и долговечные, выдерживают сильный напор воды. Толщина стенок — до 3,2 мм, а диаметр — от 50 до 160 мм.
Отдельные участки холодного водоснабжения или внутренней канализации. Используются трубы из пластифицированного ПВХ серого цвета, они менее прочные с толщиной стенок от 1 до 2 мм и диаметром от 30 до 50 мм.
Система слива из посудомоечной или стиральной машины. Применяются гофрированные трубы ПВХ серого цвета — самые простые и дешевые, не долговечные, но их легко можно заменить.
Защита электрических проводов во внутренней и внешней электросети. Применяются гофрированные трубы из ПВХ, при их производстве добавляется самозатухающая добавка (антиперен), которая обеспечивает пожаробезопасность. Они очень гибкие и прочные, что дает возможность прокладки в них электрокабеля внутри деревянных или бетонных стен, во влажных помещениях или в бассейнах.
Внешняя канализационная система. Используются жёсткие трубы ПВХ оранжевого цвета с толщиной стенок 3 мм и диаметром от 100 до 500 мм. Эти трубы легко выдерживают погодные перепады температур и нагрузку почвы на небольшой глубине.
Внешняя канализационная система на глубине до 15 м. Применяются гофрированные многослойные трубы ПВХ оранжевого цвета. За счет большого количества ребер жесткости они выдерживают нагрузку почвы на глубине до 15м.
Септики и дренажные колодцы. Используются трубы ПВХ самого большого диаметра оранжевого цвета.

Применение полипропиленовых труб

Сфера применения Качественные характеристики применяемых полипропиленовых труб (ПП труб)
Система внутреннего холодного и горячего водоснабжения в квартирах и домах. Используются ПП трубы белого цвета, они легко соединяются сваркой или через фитинги, выдерживают большое давление и самые дешевые из ПП труб.
Система централизованного и индивидуального отопления. Используются ПП трубы серого цвета, они обладают химической и термической устойчивостью и герметичностью.
Дренажная и поливочная система на улице. Применяются ПП трубы черного цвета, обладающие самой большой устойчивостью к воздействию ультрафиолета, рассыханию и воздействию агрессивных погодных условий.
Система летнего полива на приусадебном участке. Используются ПП трубы зеленого цвета — самые неустойчивые к внутреннему давлению воды, но самые дешевые.
Система внутреннего подогрева полов. Для устойчивости к высокой температуре и давлению воды применяются армированные алюминием или стекловолокном трехслойные ПП трубы.

При производстве пластмассовых труб на них обязательно с помощью лазера наносят информационную строку с техническими характеристиками для удобства использования и монтажа.

Выбор между трубами из ПВХ и полипропилена полностью зависит от сферы их применения и может основываться на качественных характеристиках, приведенных выше.

Ремонт и строительствоКомментировать

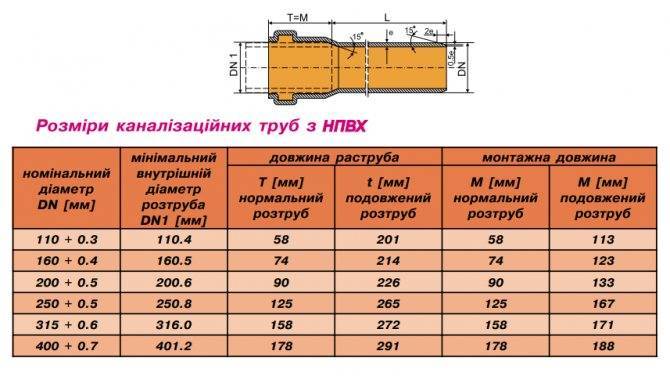

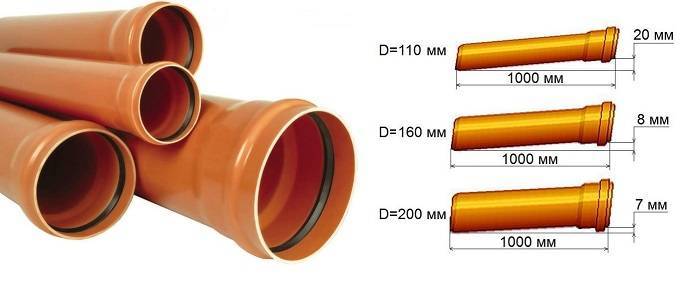

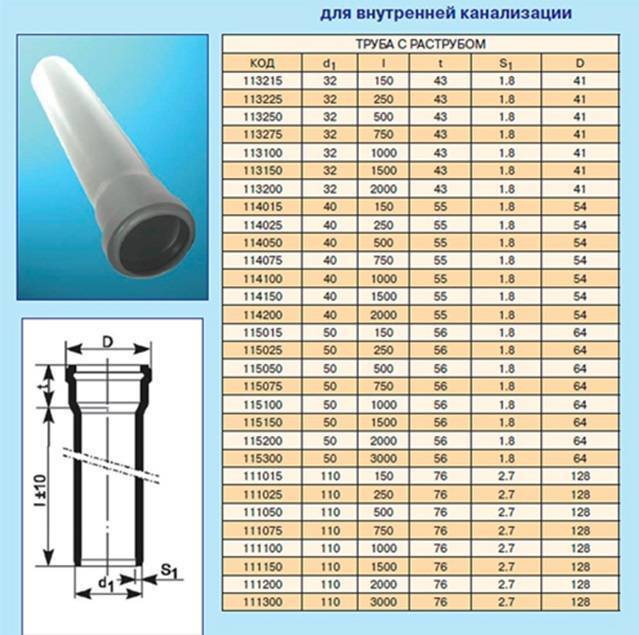

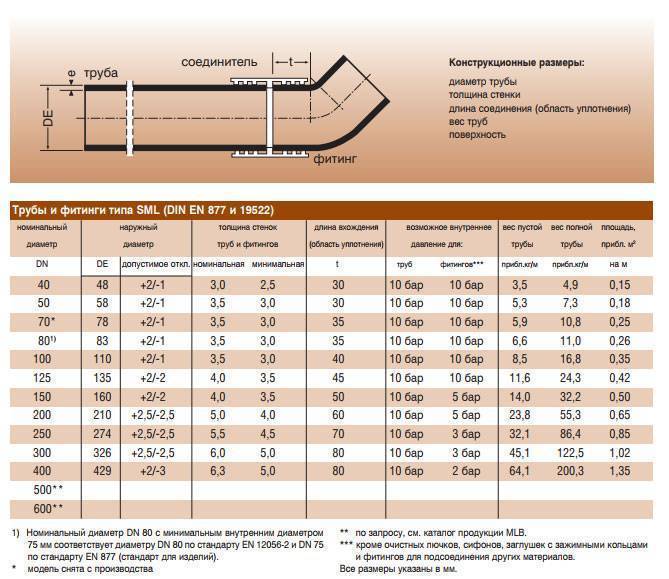

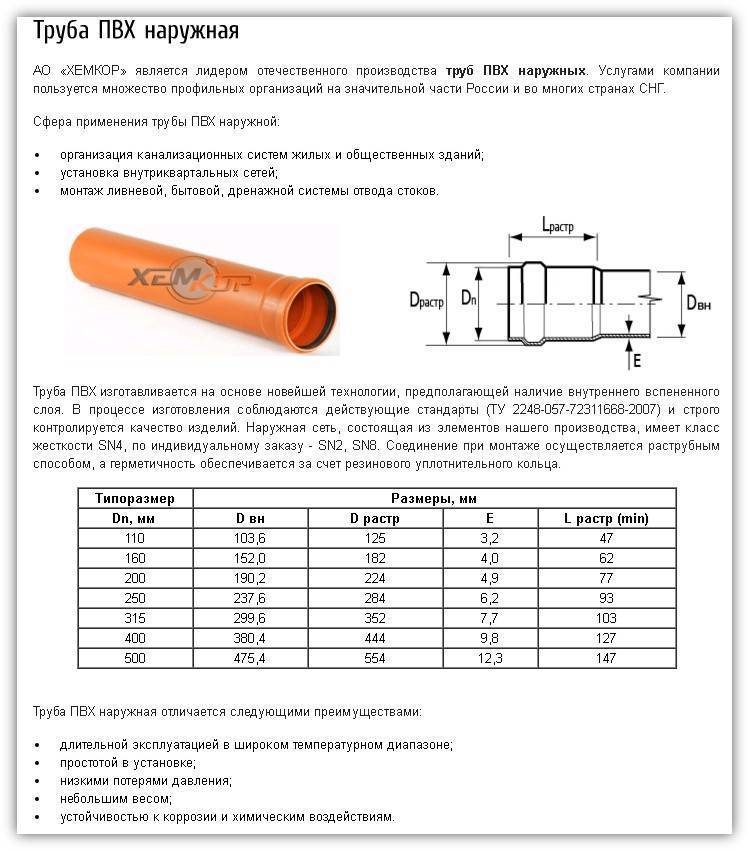

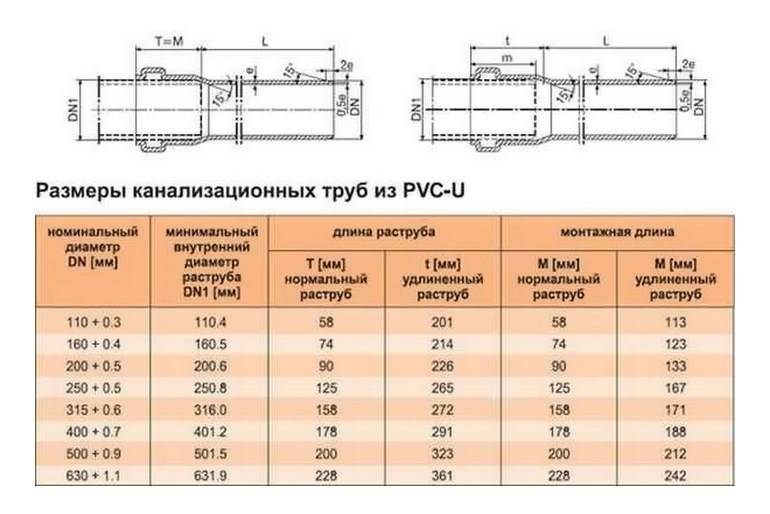

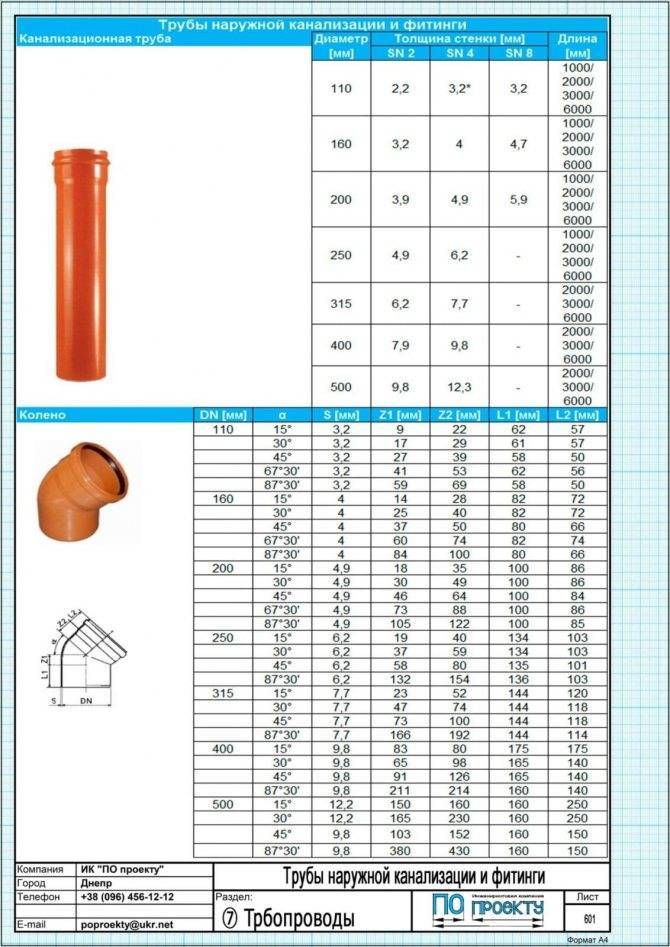

Диаметры и размеры

Размеры ПВХ-труб (диаметры и толщина стенок) напрямую влияют на пропускную способность и механическую прочность, а значит, эффективность канализационной магистрали. Разнообразие длин изделий позволяет установить трубопровод с минимальными финансовыми потерями.

Различают внутренний и наружный диаметры:

  • внутренний — размер сечения полости трубы без учёта толщины стенок, учитывается для расчёта пропускной способности трубопровода;
  • наружный – размер сечения трубы с учётом толщины стенок, необходим для расчёта монтажных (соединительных) и изоляционных материалов.

Толщина стенок предопределяет максимально-допустимое давление в системе, степень защиты от внешнего механического воздействия и глубину залегания трубопровода. При этом она варьируется в зависимости от класса жёсткости:

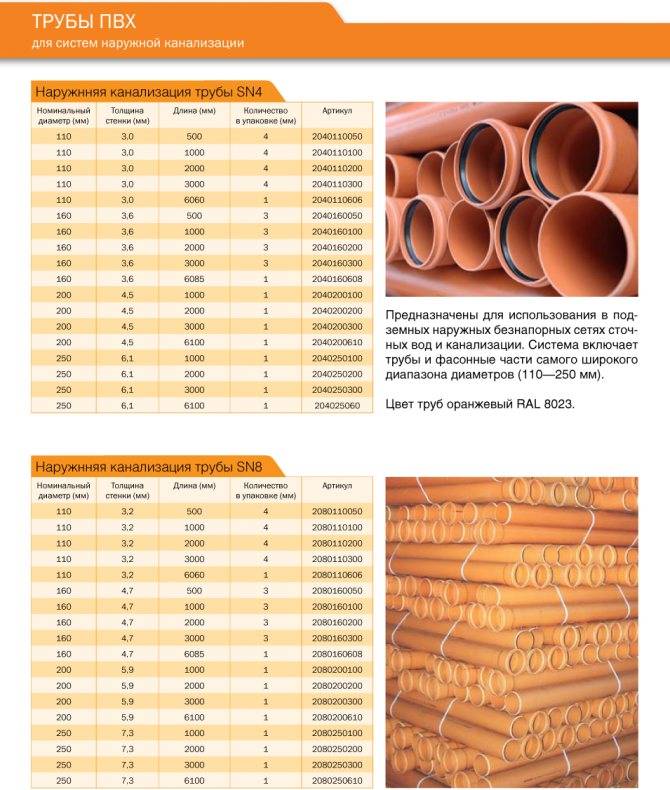

  1. SDR51_SN2, облегчённые – от 2,2 до 5,9 мм; глубина до 4м. Применяются на участках не подверженным транспортным нагрузкам (в помещении, в жилых кварталах, под тротуарами и в парковых зонах).
  2. SDR41_SN4, средние – от 3 до 7,7 мм; глубина не более 6м. Допускается размещение в зонах с умеренной транспортной нагрузкой.
  3. SDR_SN8, тяжёлые (промышленные) – от 5 до 9,2мм; глубина до 8м; ориентированы для монтажа в зонах с повышенной нагрузкой преимущественно для общегородских и производственных канализационных магистралей.

Где SDR – обозначение прочности и кольцевой жёсткости, выражаемое в соотношении толщины стенок и диаметра ПВХ-трубы, а SN – обозначение класса жёсткости.

Характеристики труб, сделанных из поливинилхлорида

Технические характеристики канализационных ПВХ труб оказывают непосредственное влияние на их эксплуатационные свойства.

Поливинилхлорид, как материал для выпуска трубной продукции отличается следующими параметрами:

  1. Высокой механической прочностью. Поскольку в процессе производства используется технология трехслойного изготовления плюс наружное гофрирование, трубы ПВХ можно задействовать при прокладке канализационных систем на глубине, которая достигает 8 метров.
  2. Устойчивостью к влиянию агрессивных сред. В основном это преимущество имеет отношение к материалу PVC-U, так как именно его задействуют для транспортировки газов и химических жидких соединений.
  3. Способностью обеспечивать свободное перемещение твердых частиц, находящихся в составе фекальных стоков, за счет наличия гладкой внутренней поверхности трубопровода.
  4. Удельным весом около 2-х килограммов на один погонный метр. Но данный показатель может меняться в зависимости от сечения трубы и толщины ее стенок.
  5. Температурными ограничениями. Это главный недостаток данного вида трубной продукции. Допустимая температура рабочей среды должна находиться в пределах от +65°С до -10°С. Лишь в некоторых модификациях ПВХ труб разрешается кратковременное повышение температуры стоков до +90°С.
  6. Максимальным пределом прочности на разрыв, составляющим до 50 Мпа.
  7. Возможностью выдерживать внутреннее давление в промежутке от 6 до 16 бар. Более точное значение зависит от конструкционных особенностей труб и толщины стенок.
  8. Длительным сроком эксплуатации, достигающим 50 лет.

Благодаря таким техническим характеристикам канализационные трубы из этого материала занимают на отечественном рынке лидирующие позиции среди аналогичных изделий. Помимо доступной цены они отличаются простой монтажа по причине применения раструбного способа без использования специального оборудования, в результате чего значительно упрощается ремонт трубопровода или его демонтаж.

Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостатки

Требования к канализационным трубам

В общей канализационной магистрали задействованы две взаимосвязанные системы – внутренняя и наружная. Выбор труб для каждой из них имеет свои особенности и требования. Все основывается на строительных нормах и правилах.

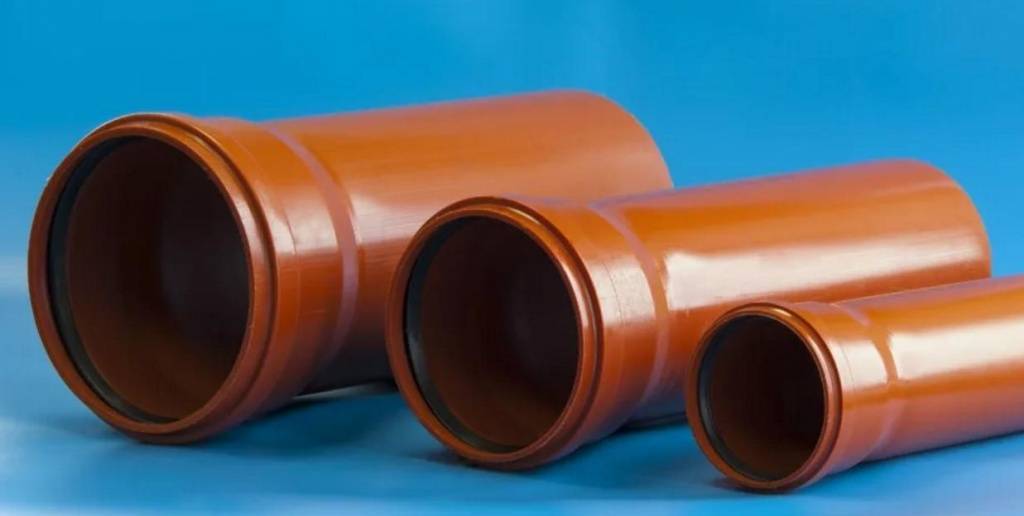

Наружный трубопровод

Из-за особенностей расположения трубы внешней канализационной системы должны обладать свойствами устойчивости к динамической и статической нагрузке. Другими словами они должны противостоять деформациям, которые возникают при перемещении людей, транспорта, а также держать нагрузку уложенного сверху грунта. Места соединения должны обеспечивать отсутствие смещений, которые способны нарушить целостность всей магистрали во время движения грунтовых вод.

В соответствии со СНиП 2.04.03-85 трубы для канализации наружной системы должны быть проложены ниже уровня промерзания грунта в зимний период. Для каждого региона страны он будет различен. Значение для вашего участка необходимо уточнять в сети интернет или метеорологической службе. В целом, для частного дома уровень заложения будет на уровне 0,5-2 м.

На тех участках, которые находятся в зоне пересечения с транспортными маршрутами и увеличенной нагрузкой прокладываются гофрированные трубы из металлопластика. Они способны выдерживать повышенные нагрузки. Подобное свойство обусловлено кольцевой жесткостью. Помимо этого им присуща большая гибкость. Это также позволяет прокладывать трубы для канализации на особо сложных и нелинейных участках.

Внутренний трубопровод

Трубы, которые используются для создания внутренней системы, не предъявляют к себе вышеуказанных требований по прочности. Они могут быть проложены в строительных конструкциях или скрыты под декоративными элементами. Какая бы ни была схема прокладки, внутренняя канализация не подвергается таким нагрузкам, как внешняя. Но все таки для обеспечения наибольшей продолжительности эксплуатации должны быть обеспечены следующие свойства:

  • Стойкость к механическим повреждениям;
  • Устойчивость к агрессивным средам – температура, химические и биологические воздействия;
  • Возможность совмещения с элементами внешней канализации;
  • Полированная внутренняя поверхность, не препятствующая выводу сточных вод;
  • При необходимости подключения всех необходимых санитарных устройств.

Отдельно стоит заметить, что значимым потребительским фактором является возможность легко и просто осуществить монтаж, а также при необходимости произвести замену поврежденного участка. Учитывая все требования, основная масса собственников жилья предпочитает использовать пластиковые трубы или композитные металлопластиковые.

Дальше рассмотрим возможные варианты материалов для канализационных труб.

Это интересно: Профессиональные методы прочистки канализации — обзор способов

Керамические и чугунные трубы для канализации

  1. Керамические трубы . Для изготовления таких труб используется глина с небольшими примесями каолина или шамота. Сами изделия производятся методом обжига, что дает им хорошую механическую прочность. Сверху трубы покрываются специальной глазурью, которая обеспечивает сопротивляемость агрессивным химическим веществам, определенную водонепроницаемость и создает гладкую поверхность. Обе стороны трубы обрабатываются полиэфирными смолами, которые дают возможность соединять детали, не используя герметик. К недостаткам керамических труб можно отнести большой вес и высокую стоимость. Кроме того, транспортировка и монтаж изделий будет затруднен из-за их хрупкости.
  2. Чугунные трубы . Трубы из чугуна отличаются долговечностью, высокой прочностью и устойчивостью к перепадам температур. Проблема заключается в высоком весе изделий и их подверженности коррозии. Также нельзя не упомянуть высокую стоимость чугунных труб. Внутренние стенки не гладкие, поэтому изделия будут довольно быстро засоряться. Монтаж тоже очень проблематичен из-за веса и сложной герметизации.

Общие рекомендации по подбору труб ПВХ для канализации

  1. Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
  2. По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
  3. Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостатки

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

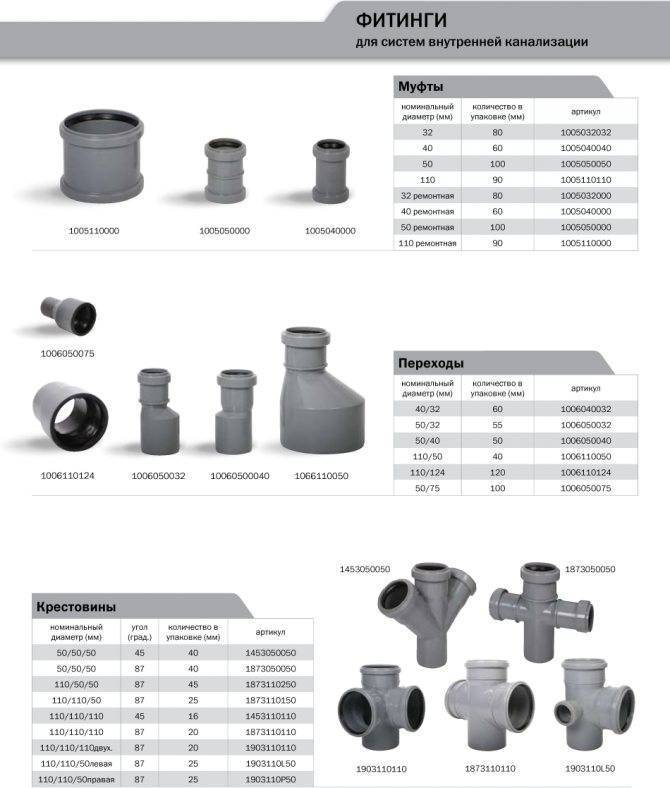

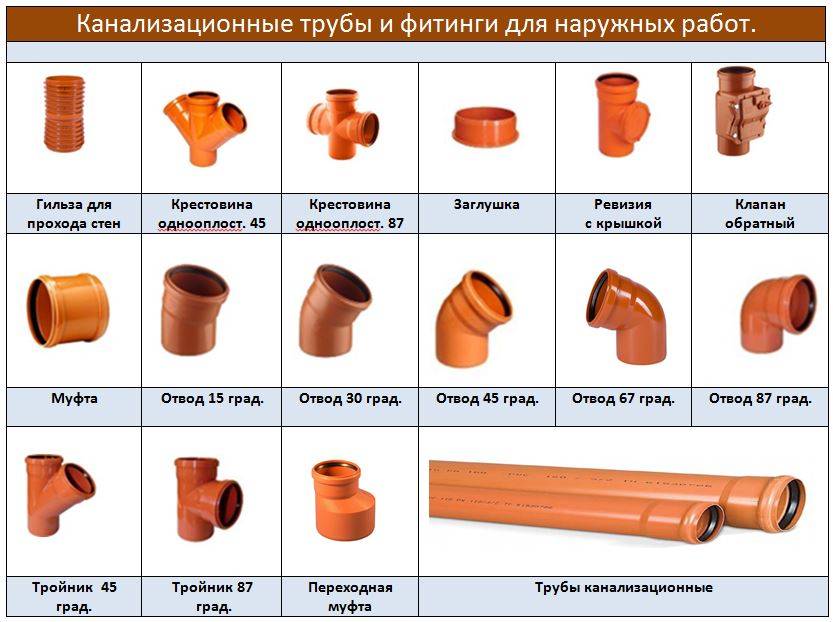

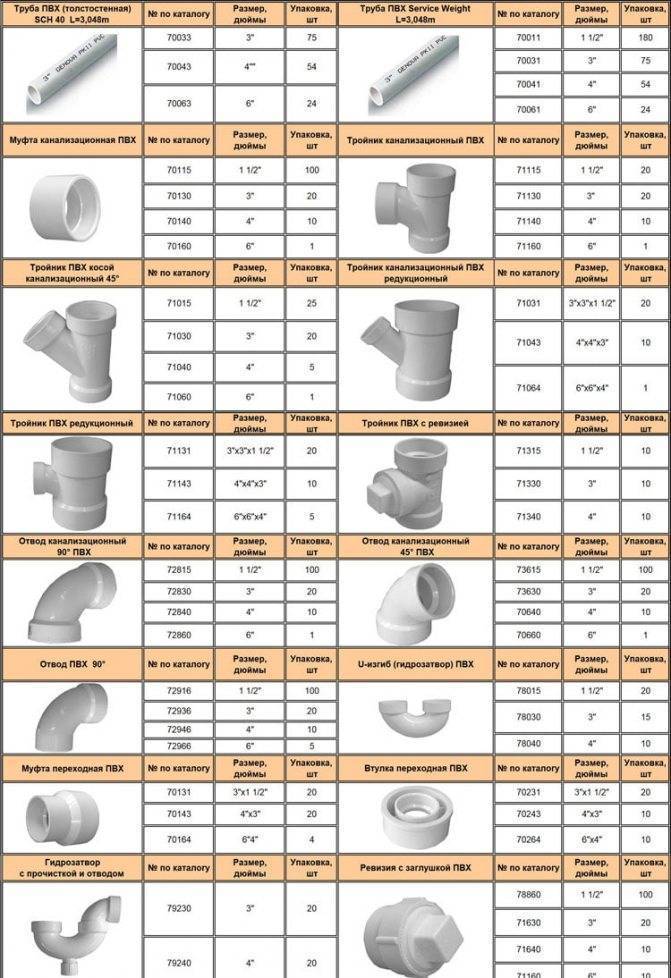

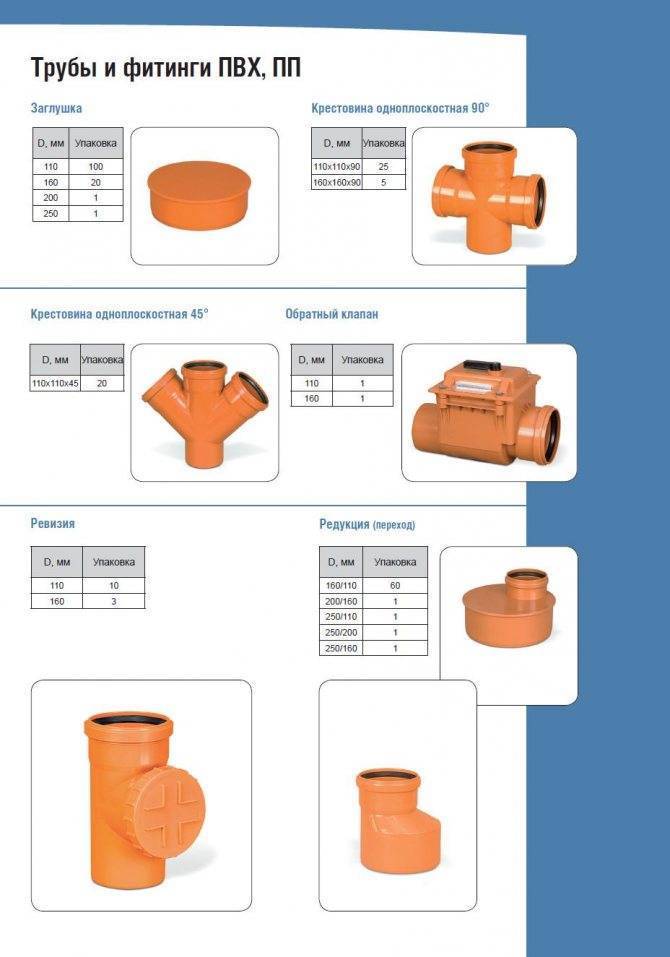

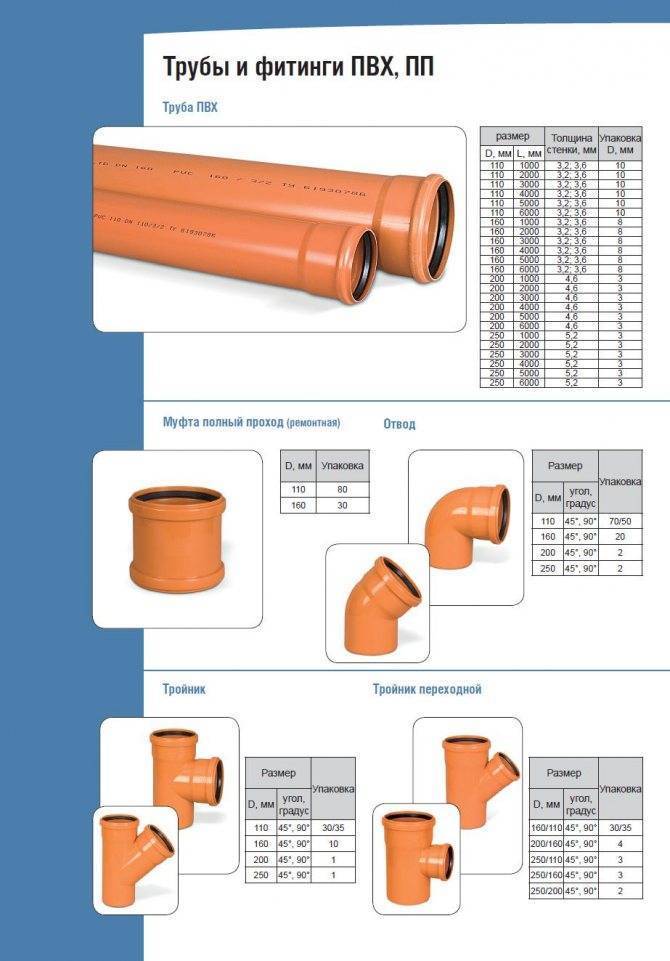

Перечень используемых фитингов

Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.

Таблица 2. Перечень элементов для монтажа труб.

Наименование элемента Краткое описание
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиТройник 110×110 мм Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиРедукция 110×50 мм Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиОтводы Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиТройники Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиРевизия Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиЗаглушки Устанавливаются на торцах, подбираются под диаметры трубопроводов.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

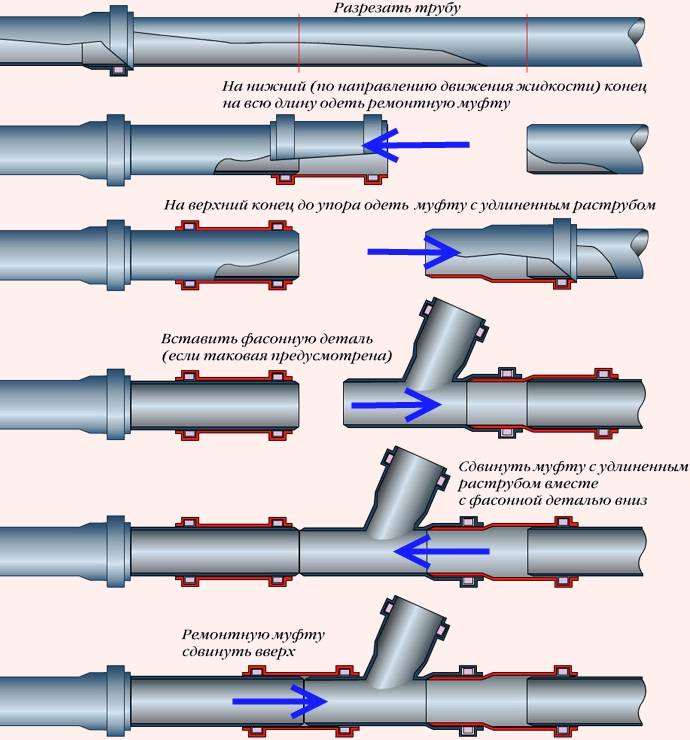

Способы соединения канализационных труб

Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.

Таблица 3. Способы соединения труб.

Метод соединения Краткое описание особенностей технологии
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиРаструб Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиФланец Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения.
Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостаткиМуфта, поворот, треугольник Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще.

В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.

Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.

  1. Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
  2. Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостатки

Характеристики труб из ПВХ

Трубы ПВХ для наружной канализации: виды, типоразмеры, достоинства и недостатки

Эксплуатационные параметры полимерных труб зависят от их технических характеристик. Существуют основополагающие свойства, характерные исключительно для этого материала:

  • Высокое сопротивление механическим деформациям. Благодаря трехслойному методу изготовления и наружному гофрированию пластиковые трубы можно применять в наружных канализационных сетях на глубине до восьми метров.
  • Гладкость внутренней поверхности. Твердые элементы, входящие в состав сточных вод могут беспрепятственно передвигаться внутри трубопровода.
  • Неплохое сопротивление внутреннему давлению. ПВХ-трубы выдерживают давлению от 6 до 15 бар. На минимальное и максимальное значения влияют толщина стенок и конструкция трубы.
  • Наличие температурных ограничений. При температуре среды выше 65-ти градусов или ниже 10-ти может произойти деформация изделий из полимера, что, безусловно, является большим недостатком поливинилхлорида. Некоторые модели допускают кратковременное повышение температуры до 90-та градусов.
  • Материал обладает максимальным пределом прочности для разрыва в 45-55 МПа (мегапаскаль).
  • Практически полувековой срок службы.
  • Высокая эластичность, отсутствие процесса накопления отложений на внутренних стенках трубопровода, устойчивость к появлению ржавчины.
  • Гладкая внутренняя поверхность позволяет избежать случаев понижения напора.
  • ПВХ-трубам не страшны микроорганизмы, обитающие в нечистотах, а также ультрафиолетовые лучи.
  • Толщина стенок пластиковых труб варьируется от 1,3 до 36-ти миллиметров (такие толстые трубы применяют в промышленных целях).

Ведущие производители труб внутренней магистрали

Чтобы определится, какие трубы лучше использовать для канализации, следует сравнить характеристики и цены на изделия ведущих компаний трубопроводных систем. Лидерами рынка являются фирмы: Rehay, Wavin, Ostendorf, Политэк, Политрон и Корсис.

Rehay Raupiano – бесшумная канализация

Немецкая компания Rehay разработала многослойные трубы – Raupiano Plus.

Трехслойная структура Rehay Raupiano включает: внешнюю ударопрочную полипропиленовую оболочку, усиленную минеральную прокладку посередине и гладкий внутренний ПП-слой

Послужной список достоинств:

  • улучшенная шумоизоляция – эффективность звукопоглощения увеличена на 30%;
  • эстетичность – трубы белого цвета подходят под различные дизайны помещений;
  • надежность – многослойность обеспечивает защиту от протечек, ударов и появления неприятного запаха;
  • гибкость – возможен напольный и стеновой монтаж.

Raupiano Plus – изделия для универсальной канализации, совместимой с переходниками и трубной арматурой других производителей. Для повышения термостойкости полипропилена производитель предлагает устанавливать пожарные манжеты, блокирующие распространения огня по инженерной системе (температура срабатывания датчика – 120°С).

Галерея изображений

Фото из

Прокладка бесшумной канализации

Поглощающие шум соединения

Трубы для сборки бесшумной канализации

Фитинги для сборки бесшумной канализационной системы

Звукопоглощающие уплотнители труб и фитинов

Применение особых кронштейнов

Прочность и надежность бесшумной системы

Теплоизоляция стояка системы

Wavin – пластиковые трубопроводные системы

Wavin – европейский лидер (Нидерланды) с сорокалетним опытом изготовления полимерных труб систем водоснабжения, канализации, дренажного и ливневого водоотведения, подземной прокладки кабелей. Фирма завоевала репутацию новатора и поставщика высококачественной продукции.

Wavin предлагает комплексные решения по устройству внутренней канализации: ПВХ- и ПП-трубы, звукопоглощающие системы Wavin AS, фитинги, крепежные хомуты и сопутствующую арматуру

Характеристики продукта:

  • типоразмеры – 32-110 мм;
  • сырье изготовления – ПП и ПВХ;
  • толщина – 2,6 мм;
  • трубы сечением 50, 100 мм выпускаются в двухраструбном исполнении;
  • стойкость к температуре: 75°С – постоянный контакт, 95°С – кратковременное воздействие;
  • белая и серая окраска.

Системы Wavin Asto – премиум-сегмент звукопоглощающей канализации. Толщина стенок составляет 5,3 мм при диаметре 110 мм. Толстая труба удерживает шум и подавляет акустические вибрации. Термоустойчивость достигает 90-95°С.

Ostendorf HT – шумопоглощающий полипропилен

Ostendorf (Германия) специализируется на производстве труб и фасонных деталей для обустройства канализации.

Характеристики труб Ostendorf серии НТ: материал – PPH, граничная температура стоков – 95°С, рабочая среда – сточные воды, стыковка элементов в раструб

Продукция с шумопонижающими свойствами изготовлена на основе полимерных и минеральных соединений.

Благодаря новой технологии удалось улучшить акустические качества и показатель прочности. Номенклатурный ряд – трубы сечением 50-200 мм, длина изделий – до 3-х м.

Политэк – товары отечественного производства

Компания специализируется на выпуске составляющих полимерных трубопроводов. Продукция отвечает европейским стандартам, каждая партия проходит лабораторные испытания, результаты которых подкрепляются сертификатом.

Материал изготовления труб внутренней разводки – сополимезированный стабилизированный полипропилен. В состав сырья введены антиперены, затрудняющие воспламенение и способствующие затуханию

Характеристики внутренней канализации Политэк:

  • повышенная кольцевая прочность благодаря двухслойному строению труб;
  • хорошая температурная стойкость – 70°С;
  • модели: трубы с раструбом и без;
  • типоразмеры: 32/40/50/110 мм, толщина стенок – 1,8-2,7 мм.

Продукция Политэк стойка к химикатам, поэтому рекомендована для внутренней разводки канализационной магистрали на производственных участках, в больницах, лабораториях и коммерческих зданиях.

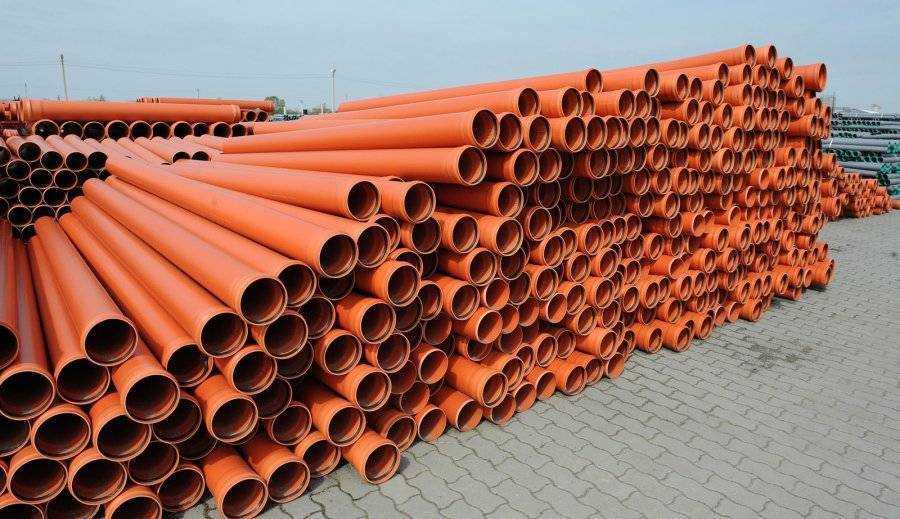

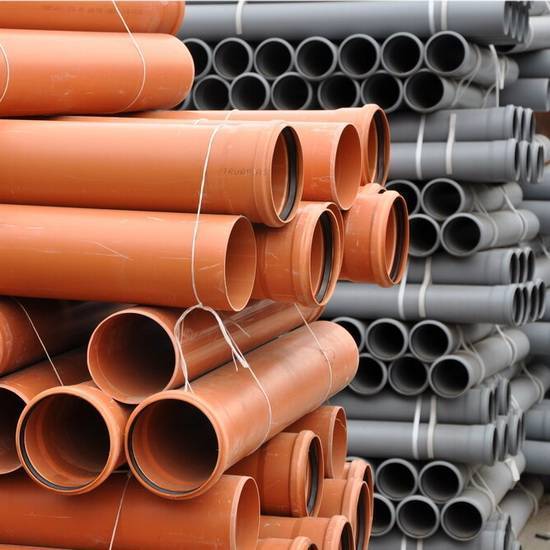

Виды наружных ПВХ труб

Прежде всего, они делятся на виды по структуре стенок:

  • однослойные;
  • трехслойные.

Первый из вариантов производится из поливинилхлорида. Трехслойные изготавливаются из разных материалов: наружный и внутренний слой — из непластифицированного ПВХ, что обеспечивает прочность изделия; средний — из вспененного поливинилхлорида, благодаря чему уменьшается масса изделия без потери свойств, а дополнительно — снижается стоимость.

Канализационные трубы ПВХ для наружной канализации разделяют по классам прочности:

  • трубы класса SN 2  укладываются на глубину до 4 м на участках, где нет проезжей части;
  • SN 4 — монтируются на глубину до 6 м, они могут пролегать под дорогами с неинтенсивным движением;
  • SN 8 — укладываются на глубину до 8 м на участках, где проходят магистрали, локализуются промышленные предприятия, в данном случае возрастает необходимость в использовании специальных коммуникаций.

Кроме того, трубы делятся на виды по диаметру. Распространенные типоразмеры: ПВХ 110 мм, 160 мм, 200 мм, 250 мм. Максимальный диаметр — 630 мм.

Напорные

Изделия данного типа производятся из непластифицированного поливинилхлорида. Используются для обустройства систем, которые транспортируют жидкость под влиянием давления. Область применения:

  • транспортировка питьевой воды;
  • дренажные водоотведения, через них проходят газообразные и жидкие вещества, которые не вступают в реакцию с материалом НПВХ.

Такие изделия отличаются высокими прочностными характеристиками, имеют толстые стенки с гладкой поверхностью внутри. Благодаря этому обеспечивается небольшая вероятность засора. Максимальное выдерживаемое давление — 16 МПа.

Безнапорные

Производятся из непластифицированного поливинилхлорида. Монтаж труб ПВХ данного типа выполняется в случаях, когда появилась необходимость в безнапорном водопроводе, т. к. стоки продвигаются под воздействием собственной массы. Они отличаются гладкими стенками, что обеспечивает хорошую проходимость. Максимальное выдерживаемое давление — 0,16 МПа. Такие коммуникации используют для монтажа внешнего трубопровода канализации, внутриквартирных, ливневых, дренажных, бытовых сантехнических систем.

Напорные и безнапорные трубы ПВX

Различают материалы двух видов:

  • поливинилхлорид (ПВХ для канализации);
  • полихлорвинил, срок его службы намного дольше, и по характеристикам он является более предпочтительным.

Напорные изделия производятся с применением непластифицированного полимерного материала. Рассчитаны они на давление разного уровня: 1,24-4,14 МПа. Трубы данного вида используют при организации оттока канализации, технических и хозяйственных стоков, транспортировки питьевой воды. Основные характеристики:

  • стойкость к воздействию коррозии, в том числе и к электролитической, вызванной блуждающими токами;
  • небольшой вес;
  • продолжительность эксплуатации — около 50 лет;
  • благодаря гладкости внутренних стенок снижается вероятность засора, уменьшение просвета происходит намного медленнее, чем в случае с чугунными/стальными изделиями;
  • высокая устойчивость к агрессивным средам;
  • термостойкость составляет +160…+170°С.

Безнапорные коммуникации выдерживают давление не больше 0,16 МПа. Они не переносят воздействие температуры выше +45°С. Такие изделия представлены следующими видами: однослойные, трехслойные. При производстве используется непластифицированный ХПВХ (хлорированный поливинилхлорид). И напорные, и безнапорные изделия выпускаются с раструбом, что позволяет создать более надежное соединение.

Рассматриваемые разновидности негорючие. Главное отличие коммуникаций из ПВХ — значение теплопроводности одинаковое с изоляционными материалами. Благодаря этому повышается эффективность утепления. Кроме того, изделия данных видов не содержат вредные вещества, что способствует расширению области их применения. При монтаже рекомендуется использовать фитинги из такого же материала. В результате вероятность нарушения целостности трубопровода при линейном расширении поливинилхлорида существенно снижается.

Технические характеристики

Эксплуатационные характеристики труб из ПВХ формируются в соответствии с их техническим параметрами. Существует несколько основных параметров, которые характерны только этому материалу:

  • большая механическая прочность. Когда применяются технологии трехслойного производства и наружного гофрирования, их можно монтировать в системы наружной канализации на глубину до 8 м;
  • устойчивость к влиянию агрессивной среды. Прежде всего это касается PVC- U, так как именно такой материал применяют для транспортировки агрессивных химических жидкостей и некоторых газов;
  • относительно гладкая поверхность внутри обеспечивает беспрепятственное прохождение твердых частей, которые входят в состав фекальных вод;
  • наибольшие значения внутреннего давления находятся в зависимости от толщины стенок и конструкции. Они способны выдержать от шести до шестнадцати бар;
  • ограничения по температуре являются одним из основных недостатков таких труб.Разрешенная максимальное значение температуры среды +65°С и минимальное -10°С. В определенных моделях разрешен недолгий нагрев до +90°С;
  • удельный вес порядка 2 кг/м.п., но может отличаться в зависимости от того, какой диаметр и толщина стенок;
  • предел прочности на разрыв – 50 Мпа;
  • срок нормальной эксплуатации порядка 50 лет.

Эти параметры могут меняться, это зависит от качества производства и типа используемой конструкции.

Сортамент: классифицирование по видам, применение

Сортамент пвх раструбных труб определяется ГОСТ 28117-89.

4.1. Классификация

Изделия производятся гладкими и гофрированными (могут быть одно- или двуслойными: с гладким внутренним и гофрированным внешним слоем).

В зависимости от предназначения, гладкие трубы бывают:

  • канализационными, с помощью которых обустраивают наружную и внутреннюю системы;
  • обсадными;
  • электротехническими.

В зависимости от состояний транспортировочных сред, стояки могут быть:

  • напорными, по которым разрешается передвижение среды при наличии высоких давлений;
  • безнапорными, которые осуществляют транспортировку среды без наличия давления;
  • для сред разреженного типа.

От того, где расположена трубопроводная система, стояки могут быть:

  • наружными;
  • внутренними.

4.2. Применение

Чаще всего водовпускные сооружения и канализационные сети значительных сечений комплектуются наружными стояками. Внутренний же вариант изделий предназначается только для транспортировки водных стоков и других жидкостей от квартир или частных домов.

Изделия из пластика в пять раз легче металлических, что способствует им занять ведущие позиции в области современных коммуникаций. С помощью пластиковых труб сооружаются внутренние и внешние канализационные системы, сети для питьевой воды.

Они – незаменимы при монтаже дренажей, хороши для отвода ливневой воды.

Благодаря отличным технико-экономичным характеристикам, труба раструбная пвх 110 чаще всего используется при монтаже канализационных конструкций в частном строительстве. В капитальном строительстве используют трубу раструбную пвх диаметром 160 мм и больше, а также гофрированные 2-ух слойные трубы из полиэтилена.

Оцените статью
