Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Монтаж и все что нужно для подключения

Подключение разводки «тёплого пола» выполняется согласно одному из 2-х вариантов:

Через распределительный коллектор, так называемую гребёнку.

С её помощью теплоноситель в нужном объёме раздаётся отопительным контурам, регулируется температура нагрева, стравливается воздух, производится балансировка системы

Достоинство коллекторного подключения – возможность использования на малых мощностях для подогрева пола даже в летний период, что особенно важно во влажных комнатах и для «холодных» покрытий (керамической плитки, керамогранита и пр.)

Коллекторный метод позволяет использовать «тёплый пол» как основное отопление, а также как вспомогательное при параллельном, но независимом, подключении контуров радиаторов и «греющего пола».

Через радиаторы отопления.

Встраивание подающего контура «тёплого пола» в обратный контур радиаторной разводки позволяет регулировать температуру носителя, поступающего в контур пола. Для предотвращения выброса излишне горячей жидкости, система оснащается контрольным датчиком и блокирующим клапаном. Последовательное соединение предполагает использование «греющего пола» исключительно как дополнение к радиаторному типу отопления и делает его зависимым от отопительного сезона.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Тестирование системы

Прежде чем заливать трубопровод бетонной стяжкой, необходимо обязательно провести тестирование устройства, так как в случаи неполадок или течи, устранить их под бетоном будет сложно.

Чтобы проверить систему, каждый контур в отдельности заполняется водой, и открываются все распределительные клапана, что способствует удалению воздуха из труб. При этом устанавливается давление в 1,5 раза больше рабочего, но не меньше 6 бар.

Через 3 — 4 часа, давление понижается, и его опять нужно поднять. Так необходимо делать три раза. После этого, пол оставляется на сутки, и если за это время давление понизилось не более чем на 2 бар, то система смонтирована правильно.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Укладка полипропиленовых труб

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Монтаж — ответственный этап при сооружении водяного греющего пола. Стелить трубопровод необходимо в соответствии с разработанной схемой — «змейка» или «улитка». Начинать нужно от коллектора, второй конец трубы после укладки, так же должен вернуться к нему.

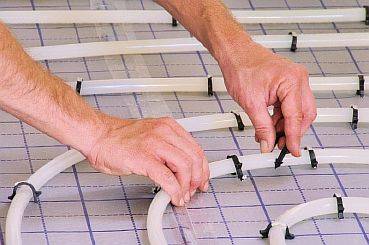

Крепление труб осуществляется несколькими способами:

  1. К арматурной сетке при помощи пластиковых хомутов или проволоки — надёжный вариант. Нельзя туго фиксировать контур, это может его повредить.
  2. К теплоизоляционному изделию дюбелями.
  3. С использованием теплоизоляционных матов с бобышками. Трубопровод прокладывается между ними в пазы, тем самым крепко фиксируясь.

Крепежные элементы следует устанавливать через каждые 80 см.

Как известно, существует внутрипольный подогрев двух типов:

  • электрический;
  • водяной.

Объективно говоря, электрические «теплые полы» гораздо удобнее в монтаже и эксплуатации. Кабель можно сгибать с очень маленьким радиусом, для его подключения не нужно делать врезку в трубопровод или коллектор, он не даст течь, которая уничтожит напольное покрытие у вас дома и затопит квартиру соседей снизу. Тем не менее, водяной подогрев пола при всех своих недостатках остается более востребованным.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

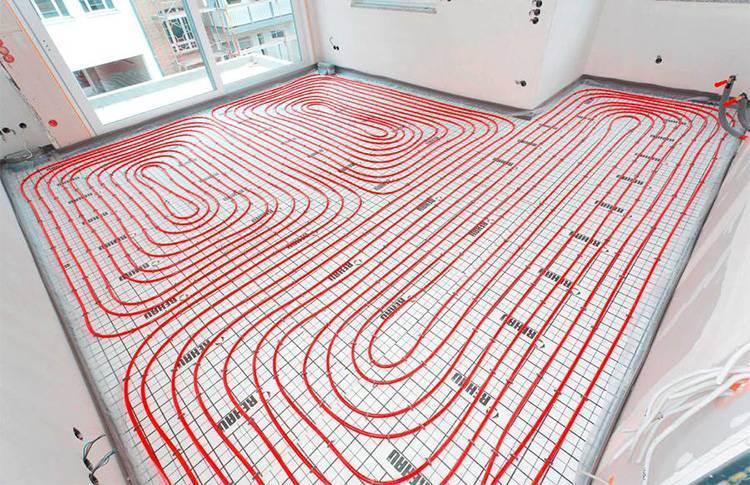

Водяной теплый пол – укладка труб

Ничего удивительного в этом нет: электричество является самым дорогим видом энергии и стоимость его стабильно растет. В случае же с водяным «теплым полом» энергогенератором выступает газовый или твердотопливный котел, с помощью которого можно получить более дешевое тепло.

Если же такая система устраивается в квартире городской многоэтажки и подключается к централизованному отоплению, то ее эксплуатация вообще обходится без дополнительных затрат. Правда, подобная деятельность скорее всего вызовет горячий протест со стороны службы ЖКХ и соседей, к которым начнет поступать более холодный, чем обычно, теплоноситель.

Желающим обзавестись водяным теплым полом следует учитывать важную его особенность: общая толщина конструкции в сравнении с электрическим подогревом является весьма внушительной и составляет от 100 до 150 мм.

Поэтому в некоторых ситуациях, например, при низких потолках, от такого способа отопления придется отказаться.

Расчет количества и шага укладки труб водяного теплого пола

После выбора материала необходимо подсчитать метраж труб. Для этого следует составить план монтажа. Более точно это получится на миллиметровке, на которую необходимо перенести план комнаты и расстановку основной мебели. Обогрев под мебелью не устанавливается.

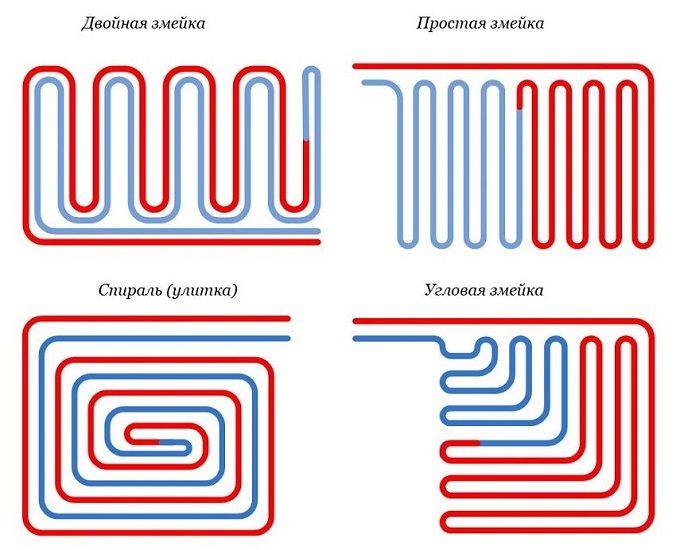

Способов укладки плит несколько:

  • укладка змейкой. Это самый простой способ монтажа. В нем есть главный недостаток. Теплоноситель поступает с одной стороны, постепенно перемещаясь по разводке, выходит с другой. Во время пути температура теплоносителя снижается. Обогрев пола будет неравномерным;
  • двойная змейка – укладываются одновременно 2 трубы;
  • спираль или улитка. Укладка по такой схеме позволяет обогрев помещения производить равномерно.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированиюВарианты укладки

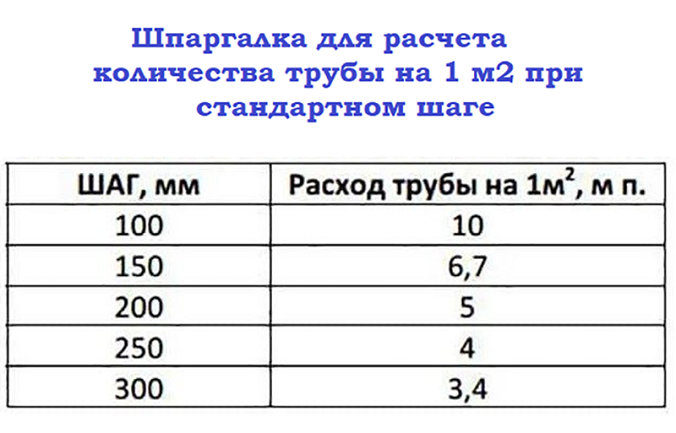

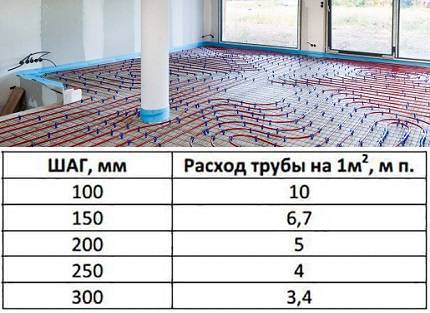

В зависимости от способа укладки можно выбрать количество труб для теплого пола.

Шаг, см Диаметр, мм Температура теплоносителя, °С Количество трубы на 1 м² площади, пог. м Количество трубы на 20 м² площади, пог. м
10 16/20 32,5/31,5 10 200
15 35/33,5 6,7 134
20 37,5/36,5 5 100
25 40/38,5 4 80
30 43/41,5 3,4 68

При расчете количества необходимо придерживаться следующих правил:

  • расстояние от стен должно быть от 15 до 20 см;
  • для равномерного обогрева помещения расстояние между соседними отрезками трубной развязки должно быть менее 35 см.

Как рассчитать необходимое количество для теплого пола?

Протяженность трубопровода в контуре водяного пола зависит от:

  • способа укладки труб и шага между их витками;
  • площади активной зоны (где нужен нагрев напольного покрытия);
  • удаленности смесительно-коллекторного шкафа.

Теплый пол устраивается только на открытом пространстве помещения. Под мебелью и бытовой техникой класть трубы напольного водяного отопления нельзя из-за риска локального перегрева стяжки в этом месте. Плюс от стены они должны быть отведены на 30–50 см.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

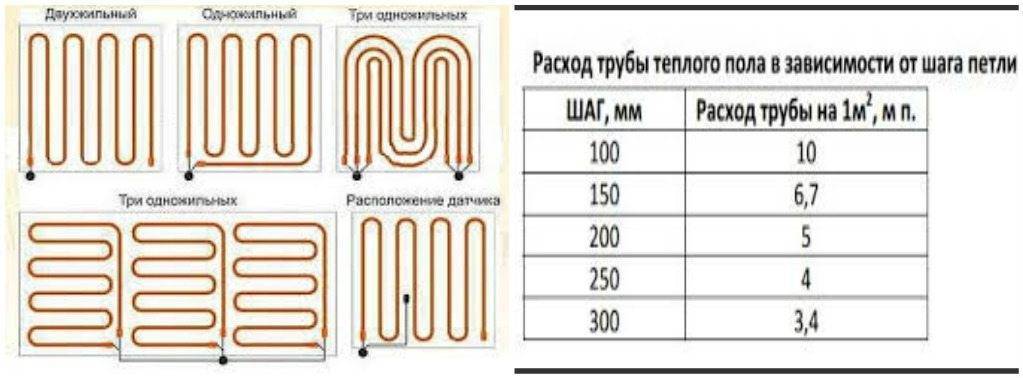

Виды укладки труб

Самый оптимальный вариант расчета ТП – на миллиметровой бумаге нарисовать схему с раскладкой трубы и формированием одного или нескольких контуров. Это позволит точно подсчитать требуемый метраж и необходимое количество бухт. Только не забываем добавить несколько метров на каждый змеевик про запас.

Чтобы зафиксировать трубы на положенных местах, используется сетка для стяжки пола либо они укладываются на плитный ЭППС со специальными выступами сверху. Влияния на метраж способ монтажа не оказывает.

Особое внимание надо уделить конфигурации трубопровода с теплоносителем. Превышать его длину в отдельном контуре выше 100 м не рекомендуется из-за излишнего роста гидравлического сопротивления

Каждый такой напольный змеевик должен закрывать 15–30 м2 пола, максимум допустимы – 40 м2. Если помещение больше, то контуров придется делать несколько, что также повлияет на метраж требуемого трубного материала.

Шаг между витками труб теплого пола варьируется в пределах 100–300 мм. Чем ближе их расположить, тем теплее будет на этом участке комнаты. Однако делать шаг менее 100 мм нельзя из-за ограничений, связанных с допустимым радиусом изгиба конкретного трубного изделия. А увеличивать его не стоит из-за риска появления на полу холодных и горячих полос под ногами.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Расчет необходимого количества труб

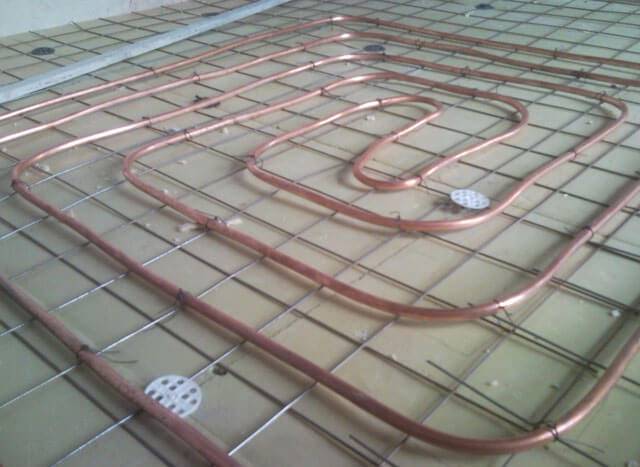

Вариант первый — используем медные трубы

В данном случае долго останавливаться на этом варианте не стоит. Выше уже писалось о том, что медь для теплого пола – дорогое удовольствие

Здесь во внимание берется не только стоимость расходного материала, но и сложности монтажа всей системы отопления. Укладка труб из меди осуществляется с помощью специального оборудование и с соблюдением определенной технологии, поэтому самостоятельно сделать такой вариант обогрева не удастся

Несмотря на высокую стоимость медных труб, и расходов, связанных с монтажом, такие изделия обладают высокими технологическими характеристиками. Медь прекрасно проводит тепло, и отличаются высокой устойчивостью к коррозии.

Гофрированные трубы из нержавеющей стали

Из металлических труб для сооружения теплого пола применяется также гофрированная нержавеющая труба. Она выпускается в двух исполнениях – с полимерным наружным покрытием и без него.  Средняя стоимость изделия начинается от 200 рублей за погонный метр.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Продукция этого типа появилась не так давно и пока мало распространена в нашей стране. Товар выпускается в бухтах длиной до 50 метров – это налагает ограничение по применению, ведь длина контуров может достигать 100 метров. Производители утверждают, что фитинги этой системы абсолютно герметичны и надежны – но это утверждают производители большинства изделий. Поэтому лучше придерживаться правила об отсутствии соединений в контурах.

Отожженная труба имеет высокие технические показатели – хорошая пластичность и гибкость, высокая прочность – рабочее давление составляет величину до 15 кгс/см2, термостойкость – рабочая температура достигает 150С.

Какому бренду отдать предпочтение?

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя. Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

Лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования.

Сегодня покупатели выделяют следующих изготовителей труб:

  1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека. Из трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях. Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей – с их участием монтируют системы теплого пола самых разнообразных конфигураций.
  2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет. Фирма оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.
  3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров. Трубы этого бренда не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде. Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.
  4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
  5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки. Трубы этого бренда хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.
  6. Aquatherm (Германия). Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба. Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию. Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления.
Популярные статьи  Утеплитель для бруса – какой выбрать, виды и цены, инструкция по установке

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия).

Также рекомендуем ознакомиться со статьями, где мы рассказываем какой теплый пол выбрать под то или иное покрытие:

Разновидности и характеристики полипропиленовых труб

Полипропиленовые трубы широко применяются в строительной сфере, так как они не дорогие и достаточно прочные.

Они выпускаются двух видов: однослойные и многослойные. Каждый вид со своими положительными и отрицательными сторонами. Давайте рассмотрим их.

Однослойные

Однослойные полипропиленовые контуры бывают нескольких разновидностей:

  1. РРН — изготовлены из гомопропилена. Они не предназначены для тёплых полов, зато имеют широкое применение в системе водоснабжения, канализации и вентиляции.
  2. PPB — производятся из блок-сополимера полипропилена. Изделия данного вида прочны и стойки.
  3. PPR — в изготовлении применяется рандом-сополимер полипропилен. Контур из него равномерно распределяет нагрузку по своим стенкам.
  4. PPS — данное изделие трудновоспламеняемое. Трубы способны эффективно работать даже при нагреве до +95 градусов.

Многослойные

Многослойные полипропиленовые трубы, также выпускаются нескольких видов, и обладают следующими техническими характеристиками:

Алюминиевые — трубопровод имеет тонкую армирующую прослойку с наружной стороны. В процесс соединения таких элементов производится срезание алюминиевого слоя на 1 мм. Встречаются изделия, где армирование находится между стенками. Полипропиленовые трубы с армирующей прослойкой функционируют эффективно даже при + 95 градусов.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Стекловолоконные — армирование расположено между листами полипропилена. Этот вид отлично работает в конструкции тёплых полов.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Композитные — между двух слоёв полипропилена находится прослойка, которая объединяет в себе стекловолокно и алюминиевые волокна.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Необходимая длина петли трубопровода при монтаже пола с подогревом

Несоответствие длины может привести к значительной разнице температур на разных участках пола.

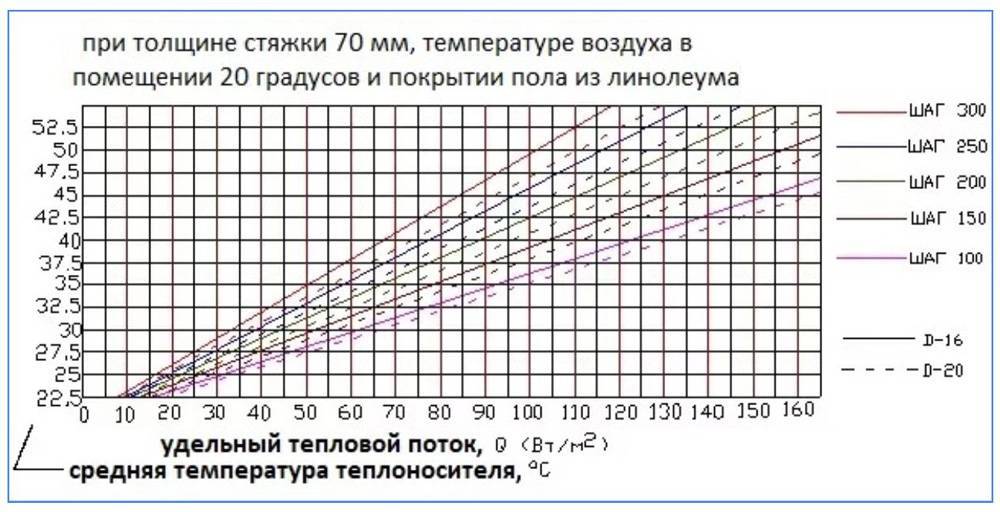

Расчет длины петли производят исходя из температуры теплоносителя на выходе, которая не должна быть ниже первоначальной более, чем на 10 градусов С.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Если увеличить скорость воды с помощью насоса для исправления ситуации, то появится шум в системе, а энергозатраты увеличатся.

Двойной змеевик или спираль используют при большой длине, так как подающая и обратная петля укладываются рядом друг с другом, что обеспечит равномерное тепло пола.

В том случае, когда при монтаже невозможно использовать только одну петлю, прибегают к делению нескольких участков пола с отдельными петлями.

Это относится к большим нестандартным планировкам помещения. При таком раскладе форма укладки принимает вид квадрата или прямоугольника в соотношении сторон не более 1:2.

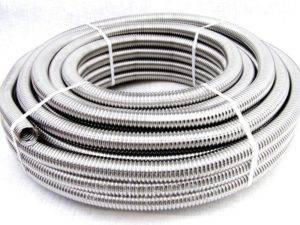

Гофрированная нержавейка для теплых полов.

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию
«Улитка» теплого пола из гофрированной нержавеющей трубы.

Скажу сразу, что мне этот материал очень нравится. Объясняется это рядом его безусловных преимуществ:

  • Долговечность — нержавеющая сталь не подвержена коррозии.
  • Стойкость к высоким температурам — стандартные силиконовые уплотнения у таких труб рассчитаны на температуру 150° С, а самой трубе даже такая температура не страшна.
  • Способность держать форму — это относится к отожженной трубе, которая держит любую форму и легко гнется без применения инструмента.

Но, к сожалению у этого материала есть и свои недостатки:

  • Высокая стоимость погонного метра — отожженная «нержавейка» будет стоить никак не меньше, чем хороший «металлопластик».
  • Маленький метраж бухт — у большинства производителей не превышает 50 метров. Из такой бухты можно сделать только контур, покрывающий небольшую площадь.
  • Все фитинги с цанговыми соединениями — их нельзя муровать в стяжку, а это приводит к дополнительным неудобствам при монтаже.

Из-за своей дороговизны такой материал применяют или на очень маленьких объектах или там, где денег настолько много, что их особо никто не считает. Безусловно, что теплый пол из «нержавейки» будет исправно на любой температуре теплоносителя и его в принципе можно использовать для отопления без радиаторов. Но в итоге вы получите обжигающий ноги пол и сырость возле окон, не «закрытых» радиаторами. Это ваше личное дело и я не могу ничего навязывать, но все-таки рискну вам посоветовать ознакомиться с . Они работают отлично на сотнях готовых объектов и в них применяются только проверенные технические решения.

Какие трубы оптимальны для теплого пола

Мягкое тепло, исходящее от напольной системы обогрева, создает в помещении уютную атмосферу комфорта и уюта. Тепловые потоки равномерно прогревают финишное покрытие пола и перемещаясь вверх, обогревают внутренне пространство квартиры или частного дома. Неудивительно, что постоянно растет интерес к данному виду альтернативного отопления.

Чтобы подобрать нужные трубы для теплых полов, составлен своеобразный список лидеров по востребованности:

  1. На первом месте находятся металлопластиковые трубы с маркировкой «PEX-AL-PEX»
  2. Второе место принадлежит сшитому полиэтилену PE-X.

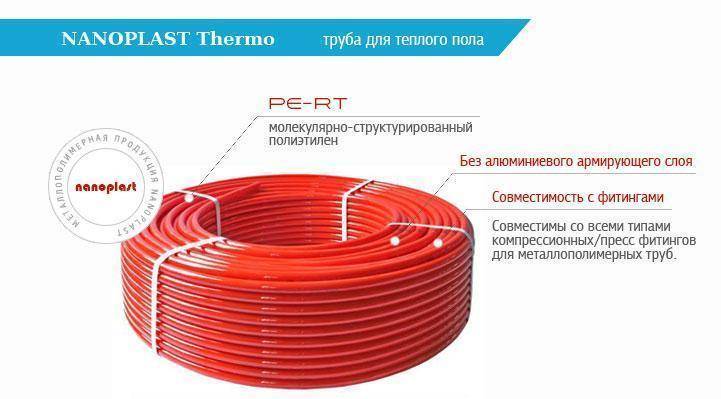

  3. Третье место занимает термостойкий полиэтилен PE-RT.
  4. Четвертое место – медные.
  5. Пятое место — нержавеющие гофрированные.

На заметку: Стальные и пропиленовые трубы в инженерных напольных системах практически не используются.

Особенности труб из меди

Исследуя вопрос, какие трубы нужны для теплого водяного пола, обязательно нужно рассмотреть вариант с медной продукцией, обладающей всеми необходимыми для этих целей характеристиками.

Прежде всего речь идет о таких свойствах:

Трубы для водяного теплого пола: сравнительный обзор всех вариантов + советы по проектированию

Не лишены медные трубы и отдельных недостатков:

  • Установить такую системе довольно непросто. Монтаж теплых полов из металлических труб предусматривает соблюдение специальной технологии, и реализуется при помощи особого оборудования.
  • Дороговизна. Это самый дорогой материал для организации теплых полов. Это объясняет, почему медные трубы так редко используются для этих целей. Однако, если ограничения в финансах нет, то ответом на вопрос «из каких труб лучше делать теплый пол?» будет однозначным – из медных.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Популярные статьи  Ручной насос для воды своими руками: обзор лучших самоделок

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

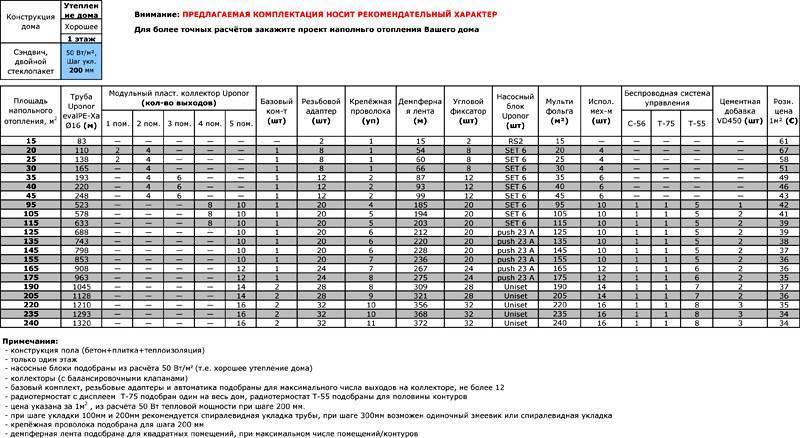

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

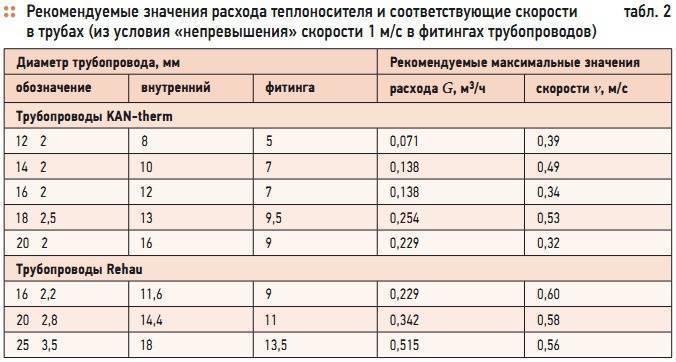

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
