Схемы подключения насоса отопления: варианты монтажа и пошаговый инструктаж

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором. Для частных домов подходит вариант «мокрого» типа. Он компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью: максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Агрегаты с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт

Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

отапливаемой площадью и объемом циркулирующего в системе теплоносителя

Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления

например, для увеличения мощности или отдельно для теплого пола;

Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления. например, для увеличения мощности или отдельно для теплого пола;

ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Дополнительный насос в системе отопления

В установленном в доме котле Vaillant имеется встроенный циркуляционный насос. Контуры отопления довольно протяженные, и такое ощущение, что мощности этого насоса не хватает. Система двухтрубная. Вопрос такой — можно ли установить дополнительный циркуляционный насос, который будет работать постоянно. Смущает то, что встроенный насос в каждом цикле работы отключается, правда очень ненадолго.

Можно, но надо установить гидравлический разделитель и от него включить насос. Если просто включить насос последовательно с котлом, то в момент нагрева воды он будет работать»в тупик», что вредно для него. Или, как вариант, можно установить перепускной клапан. Один раз мы реализовывали такое решение, работает нормально. Но гидравлический разделитель мне больше нравится, т.к настраивать ничего не надо.

Обычно в настенных котлах насос довольно просто можно переключить на постоянную работу, это улучшит и гидравлику системы отопления. На всякий случай проверьте на какой скорости стоит переключатель насоса. По каким таким ощущениям Вы определили, что мощности насоса не хватает? Если разница температур на котле менее 20 или около того и не продавливается какой-то контур — надо сбалансировать контуры отопления. Если котел при этом не может набрать температуру — не хватает мощности котла. Без перепускного клапана и гидравлического разделителя дополнительный насос увеличенной мощности и напора против котлового можно установить следующим образом: между подачей и обраткой котла, прямо у котла установить полнопроходную перемычку L=300-400мм (чем меньше -тем лучше), допнасос установить на линии подачи за котлом и местом подключения перемычки на любом расстоянии от них. Т.е. получится два циркуляционных кольца — большое контура отопления и малое — котлового контура, при минимальном взаимовлиянии насосов. Так подключают свои гидронные котлы пиндосы. неполиткорректно, американоканадцы. Понятно, что при работе котла на ГВС, циркуляция в большом контуре сохраняется. Как обычно, фильтр перед допнасосом и краны.

схему показать , либо описать (длинна ветки , ф трубы , материал ) скорее всего засада в монтаже или неправильной балансировке системы

Спасибо всем ответившим. На самом деле я не уверен, что мощности насоса не хватает. Но на всякий случай хочу изучить возможность установки дополнительного насоса, поскольку до холодов уже недолго, а мёрзнуть не хочется. Систему отопления я сейчас переделываю, поскольку дом перестроил этим летом, и в новую часть нужно вести отопление. Труба — PPR 20, радиаторы Kermi тип 12, мощности котла с запасом, если считать суммарную мощность радиаторов. Сейчас СО уже функционирует, но в неком промежуточном варианте — часть радиаторов убрано, новые ещё не добавлены. И есть один контур некрасивый — трубы поднимаются на второй этаж, там радиаторов пока нет, затем идут по второму этажу метра 4, и опять спускаются вниз, к радиатору. Так вот этот радиатор и греется слабее, чем радиаторы в другом контуре, который так же охватывает 2 этажа, но в нем нет таких длинных прогонов без радиаторов. На втором этаже в горизонтальном участке трубы а поставил краны маевского, и выпустил воздух, иначе тепло вообще до того радиатора не доходило. Теперь он греется, но чуть слабее, чем все остальные. Скорее всего всё же воздух где-то остался, но знать как поставить доп. насос — на всякий случай нужно. А поскольку в ближайшее время буду ставить ещё 8 радиаторов, всё равно систему сливать/заливать, там уж воздух и выпущу по тщательнее. Ещё раз всем спасибо, принцип установки доп. насоса в целом вроде понятен.

3 Типы дополнительных насосов – выбираем подходящий агрегат

Для эффективной циркуляции носителя лучше всего использовать «мокрые» или «сухие» насосы. В первом случае ротор расположен внутри теплоносителя, то есть перекачивает воду, находясь непосредственно в ней. В процессе циркуляции жидкость охлаждает двигатель. Для подведения электричества используется статор. «Мокрые» насосы имеют множество плюсов. Во-первых, они способны прослужить достаточно большой отрезок времени. Во-вторых, такие устройства не нуждаются в частом обслуживании. В-третьих, они меньше шумят. И, в-четвертых, они не отличаются большими габаритами.

Среди недостатков можно выделить не слишком высокий КПД, ограниченную сферу использования, отсутствие возможности применять насосы для питьевой воды и других приборов, связанных с продуктами питания. Подобные агрегаты применяются только в особняках и жилых многоэтажных домах.

В конструкции насосов сухого типа ротор находится снаружи теплоносителя. В таких устройствах применяется уплотнитель, который предназначен для отделения двигателя и самого насоса. Примерный КПД оборудования составляет 75 %, из-за чего эти агрегаты применяются в ситуациях, когда необходимо регулярно перекачивать большое количество воды. Такие агрегаты используются больше на производстве и в торговых центрах, чем в жилых зданиях.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

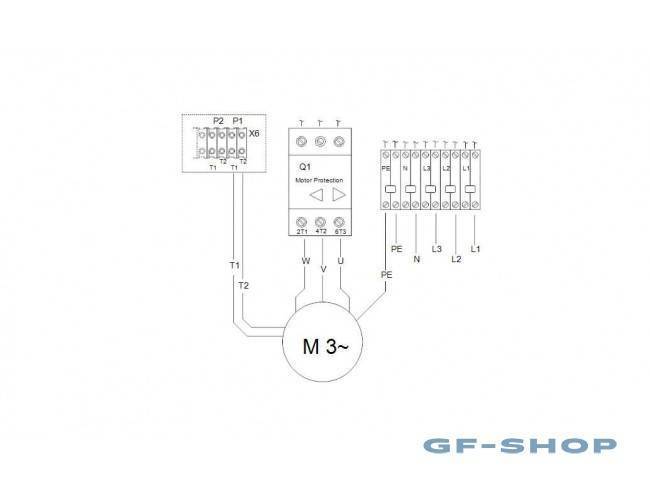

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Способы обвязки

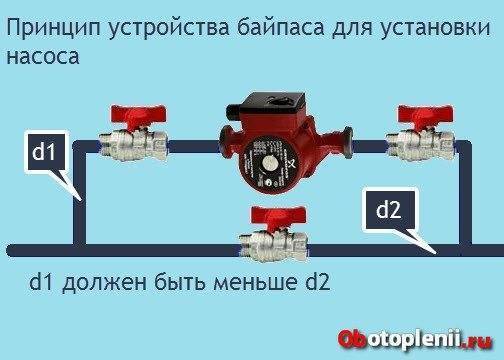

Обвязка — это оборудование, которое требуется для правильной работы насосного узла, а также для бесперебойного функционирования всей системы отопления.

Вначале нужно окончательно определиться, какое количество насосов будет установлено. Для одного контура вполне хватает одного устройства, но во время сложной схемы лучше установить два и более.

Если планируется устройство теплого пола или использование бойлера, то желательно количество агрегатов увеличить до двух. Если в доме находится два котла, то также будет необходимо отдельное насосное оборудование на каждый из них.

В отопительной системе обязательными для установки являются шаровые краны. Они ставятся одновременно с насосным агрегатом. Требуется и обратный клапан, чтобы тепловой носитель перемещался в одном направлении. Клапан устанавливают на трубе сразу после насоса по направлению передвижения жидкости.

Необходима установка фильтра грубой очистки, чтобы не допустить попадания песка и грязи в корпус устройства. Фильтры тонкой очистки в отопительную систему не устанавливают. Если требуется очищенная вода, то ее предварительно чистят перед заливкой в котел.

После установки оборудования требуется подключение к электричеству. Нельзя подключаться к обычной розетке без заземления. Это грубое нарушение техники безопасности, которое во время аварийной ситуации может привести к печальным последствиям.

Есть более разумные варианты подключения:

• с помощью котла, подсоединенного к автоматике;
• дифференциального защитного автомата;
• бесперебойника.

Лучше всего использовать защитный автомат. Для этого необходим непосредственно выключатель на 8 А, контакты и кабели. Если планируется использование ИБП, то можно его одновременно подключить и к насосному оборудованию, и к котлу.

Производя подключение оборудования к электричеству, нужно исключить возможность проникновения конденсата в клеменную коробку. Термоустойчивый кабель применяется, если тепловой носитель нагревается в отопительной системе более 95 °C. Запрещается соприкосновение кабеля с корпусом насоса, электродвигателем, стенками труб.

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
• накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Выбор места врезки прибора в систему

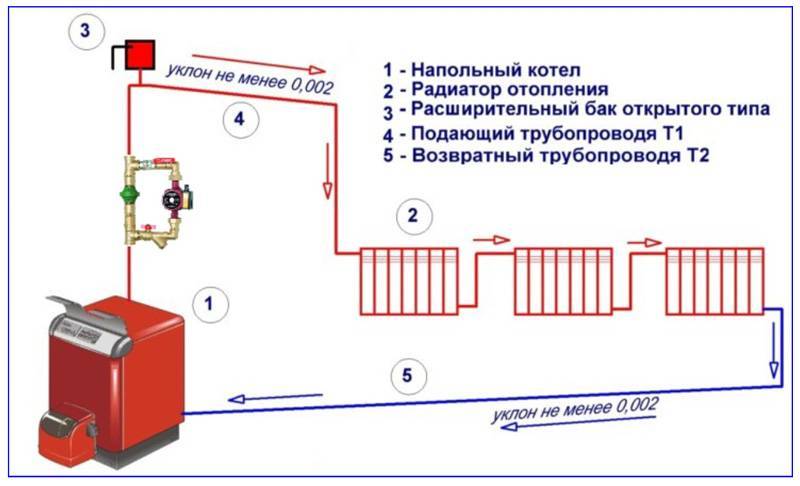

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

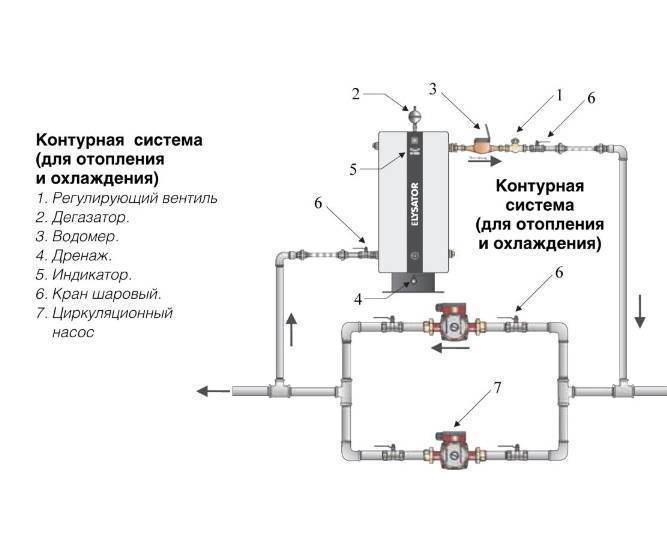

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

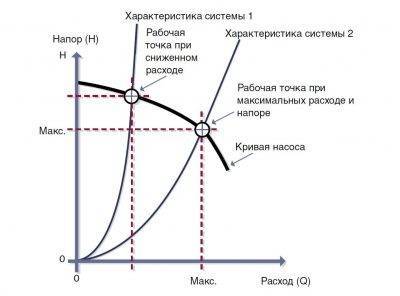

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

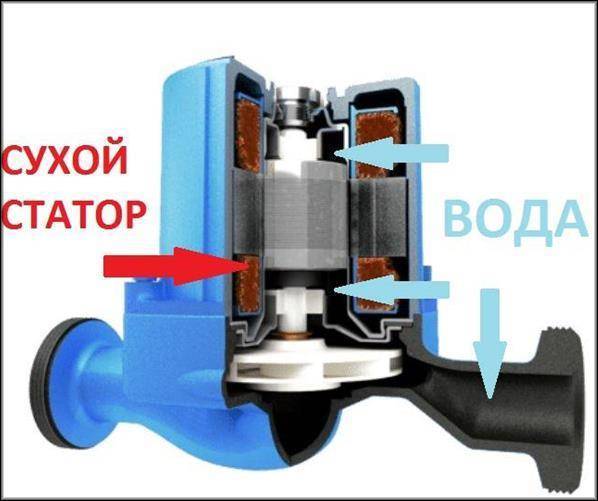

Помпы с мокрым ротором

У мокрых модификаций вал, крыльчатка контактируют с перекачиваемым ресурсом, она же служит смазкой, охлаждением.

Статор отделен специальной колбой, герметизирующей части электромотора, иначе напряжение передавалось бы через воду на все металлические элементы системы.

Составные части, как работают

Конструкция мокрого ЦН:

• корпус, выдерживающий высокие давления, — чугунный, стальной, алюминиевый. Для стандартных домашних условий — это небольшой блок, который закреплен прямо на трубе, байпасе;
• вал (подвижный сегмент), он же ротор из стали, керамики с подшипниковым узлом, рабочим диском с лопастями. Последняя зафиксирована неподвижно, являет собой 2 соединенные лопастями колеса с отверстиями: на одном — для движения ресурса, на соседнем — для закрепления на валу электромотора;
• статор (неподвижный узел) на роторе с обмоткой возбуждения (индуктором) для стабилизации частоты вращения и потока, для чего на нем есть небольшие лопатки под определенным углом. Данная часть предотвращает срыв потока. Эта деталь состоит из сердечника, станины. В пазах первого — обмотка. Статор — это также магнитопровод и несущая конструкция;
• микросхема контроля, клеммы для питания. На моделях без первого элемента есть конденсатор, а на контактном блоке — селектор скоростей.

При старте лопастной диск вращается, создается вакуум внутри патрубка, теплоноситель втягивается, перемещается ротором дальше по оборудованию (от входа до выпуска). Производится забор и выталкивание. Центробежное усилие способствует перемещению ресурса по всей схеме. Возникающий напор создает нужное усилие на разных сегментах трубной линии, на ее подъемах создает циркуляцию.

Нюансы, плюсы и минусы

Мокрые насосы циркуляционные, впрочем, как и все, обычно модульного исполнения. Приборы подбираются под параметры схемы (напор, требуемое максимальное количество перекачиваемого объема). Немаловажный плюс — устройство сборное, что упрощает его починку, сломанные части заменяемые.

Мокрые ЦН ставят на подавляющем большинстве домашних систем, это стандарт, и вот почему:

• прибор практически бесшумный, что подходит для жилья, для лучшего комфорта;
• компактность, малый вес — устройство являет собой небольшой короб, для которого не требуется особого крепления, выгородки, места на полу. Изделие просто врезается в трубу и «висит» на ней;
• нет потребности дополнительно охлаждать (в отличие от сухих моделей), эту функцию выполняет протекающая внутри вода;
• запчастей меньше, возможность их замены, легкий ремонт, демонтаж, частота техобслуживания минимальная;
• широкий диапазон настроек;
• длительная работоспособность, если есть фильтр и рабочая жидкость без мелкодисперсных частиц;
• дешевле, если аппарат для небольшой стандартной производительности.

Недостатки для домашнего отопления мокрой помпы:

• если вода содержит мелкодисперсные абразивные частички (известь, железо и прочее), то крыльчатка, другие части (гидравлика), контактирующие с жидкостью, сравнительно скоро износятся, выйдут из строя. Для таких изделий рекомендована закрытая система, с очищенным ресурсом, фильтр-грязевик обязательный;
• малый КПД — около 55%;
• диапазон производительности более ограниченный, чем у сухих вариантов. Но его хватит для обслуживания среднестатистического частного дома, поэтому, а также из-за низкой цены часто применяют для жилья.
