Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

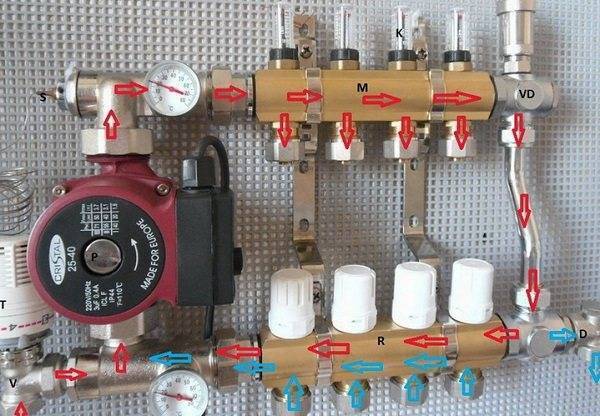

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

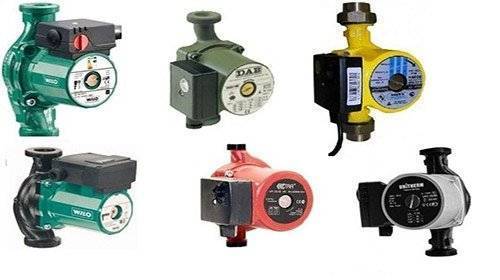

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Grundfos ALPHA2 – циркуляционные насосы с интеллектом

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

Плюсы:

  • высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
  • разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
  • надежность: детали изготавливаются из износостойких нержавеющих материалов;
  • минимальный уровень шума – до 43 дБ;
  • удобство пользования: все важные параметры выводятся на переднюю панель;
  • малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
  • долговечность: гарантия выдается на 5 лет.

Минусы:

  • плохая адаптация к скачкам напряжения;
  • сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.
Популярные статьи  Засорилась раковина на кухне что делать: народные и механические способы, как прочистить

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

Плюсы:

  • энергоэффективность: существует возможность 3-скоростной регулировки;
  • простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
  • возможность выбора установочной длины: 18 или 13 см;
  • ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
  • уровень шума сопоставим с силой звука при спокойном разговоре;
  • долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
  • доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

Минусы:

  • иногда попадаются агрегаты с дефектами;
  • отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

Плюсы:

  • экономия электроэнергии: достигается выставлением одного из пяти режимов;
  • благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
  • соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
  • незначительный уровень шума – составляет лишь 43 дБ;
  • удобство эксплуатации: текущие показатели выводятся на монитор;
  • высокая степень защиты: IP42;
  • малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

Минусы:

  • высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
  • невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

С «сухим» или «мокрым» ротором?

Какой циркуляционный насос поставить на отопление лучше: с «сухим» или «мокрым» ротором? Ответ даст рассмотрение конструкции и характеристик каждого устройства. Насосы с «сухим» ротором представляют собой агрегаты, в которых в воде находится исключительно крыльчатка. Сам же ротор отделен от воды уплотнительными кольцами. Такие устройства имеют свои плюсы и минусы в плане бытового применения.

Плюсы «сухих» насосов:

  • Высокий КПД. КПД таких устройств составляет 80 — 85 %, что гораздо больше, чем у приборов с «мокрыми» роторами. Благодаря сниженному энергопотреблению их выгодно применять в системах с общей протяженностью трубопроводов свыше 200 м.
  • Работа с высокими температурами. Температура перекачиваемых жидкостей может составлять порядка 110 — 115°.

Минусы «сухих» насосов:

  • Высокая стоимость. Сами по себе такие агрегаты немало стоят в приобретении и в обслуживании.
  • Регулярная замена уплотнительных колец. В среднем срок службы уплотнителей составляет около 3 лет, после чего их придется менять. Чем больше в перекачиваемой жидкости твердых частиц, тем меньше прослужат уплотнители.
  • Высокая шумность. Из-за особенностей свой конструкции «сухие» модели очень шумные, поэтому их придется помещать в отдельные помещения (это в идеале) или в подвал.

Можно сказать, что «сухие» насосы подходят больше для производственного применения, где необходимо создать высокое давление и перекачивать жидкости по трубопроводу протяженностью в несколько сотен метров. Некоторые владельцы дач устанавливают себе подобные агрегаты, связывая отопительную систему дома с мастерской, гаражом или хозяйственной пристройкой. Однако, если у вас все отопление меньше 200 м, то для вас «сухие» модели не актуальны.

У «мокрых» же насосов ротор напрямую контактирует с водой, поэтому для них возможна лишь горизонтальная установка. Вся начинка заключена в металлически стакан (корпус).

Плюсы «мокрых» насосов:

  • Невысокая стоимость. Стоимость у таких агрегатов значительно ниже, чем у «сухих».
  • Не требуют постоянного обслуживания. Хотя эти насосы все же могут выйти из строя по каким-то причинам, однако они не требуют планового обслуживания, как например, у «сухих», где нужно регулярно менять уплотнители.
  • Тихие в работе. За счет того, что ротор находится в теплоносителе, его работа довольно тихая, поэтому не будет будить жильцов квартиры. Для него не требуется отдельное помещение.

Минусы «мокрых» насосов:

Низкий КПД. КПД у таких приборов составляет примерно 50 — 55 %, поэтому они применимы лишь в небольших частных домовладениях (трубопровод протяженностью до 200 м).

Для частного дома и дачи лучше всего использовать «мокрые» насосы, которые дешевле и проще в обслуживании. Для большинства владельцев невысокий КПД не является критичным, так как в домашних условиях не нужно создавать высокое давление для большого напора. Также вода в трубах отопления редко достигает 90°, а «мокрые» насосы позволяют работать с теплоносителями температурой 90 – 100°. Если у вас дом площадью до 150 м2, тогда вам подойдет агрегат именно этого типа.

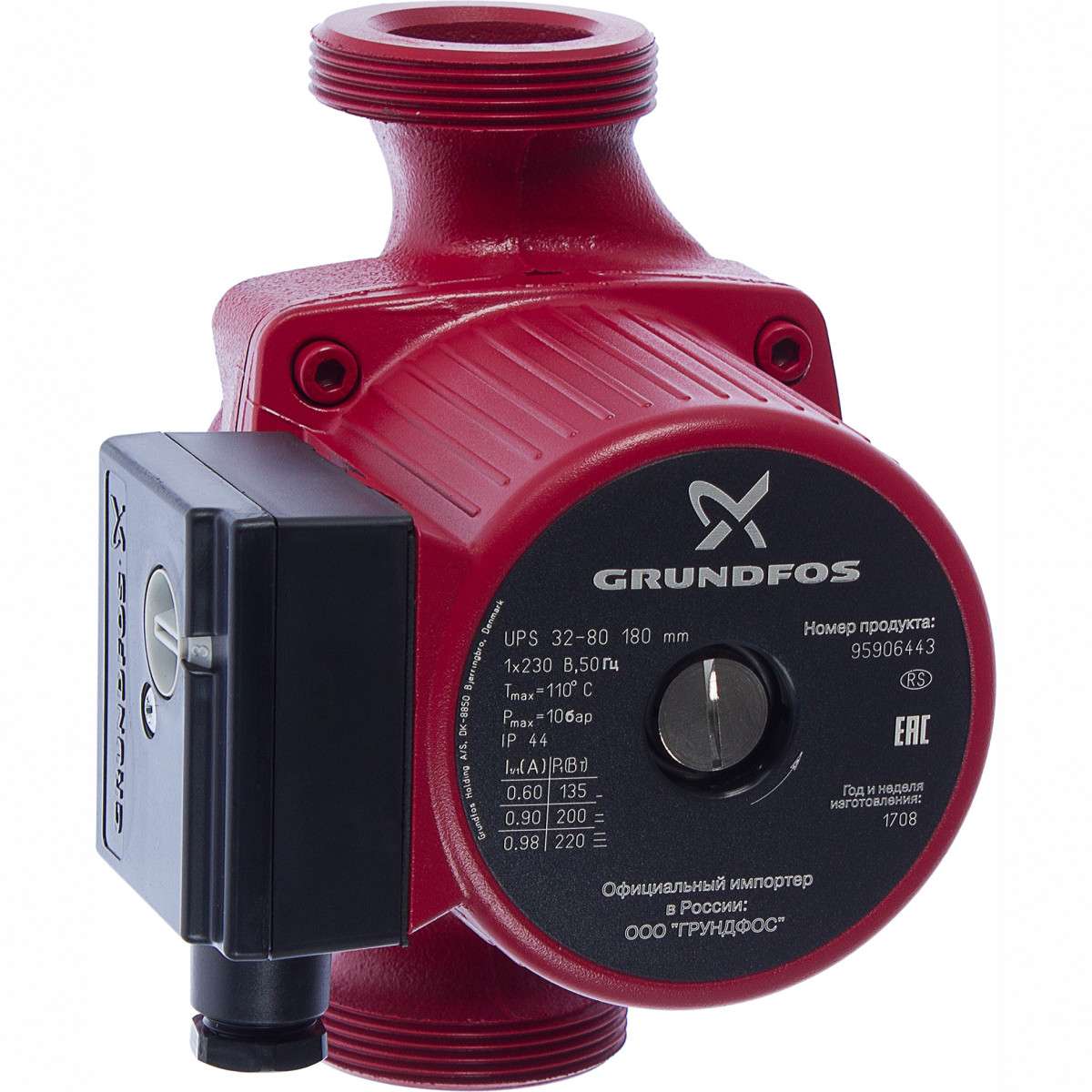

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей
​Фото:https://beru.ru

Совсем немного уступает в производительности победителю рейтинга датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Популярные статьи  Светодиодные лампы Т8: характеристики, сравнение с люминесцентными + лучшие производители

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

Недостатки: не найдено

На этом наш обзор лучших насосов для теплых полов подходит к концу. Не забывайте, что полностью идеальных устройств не бывает, ну а мы вам желаем удачных покупок и до новых встреч!

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Таблица сравнений

Производитель Страна производитель Максимальная мощность, Вт Пропускная способность, м³/ч Производительность, л/мин Подъем воды, м Цена, руб.

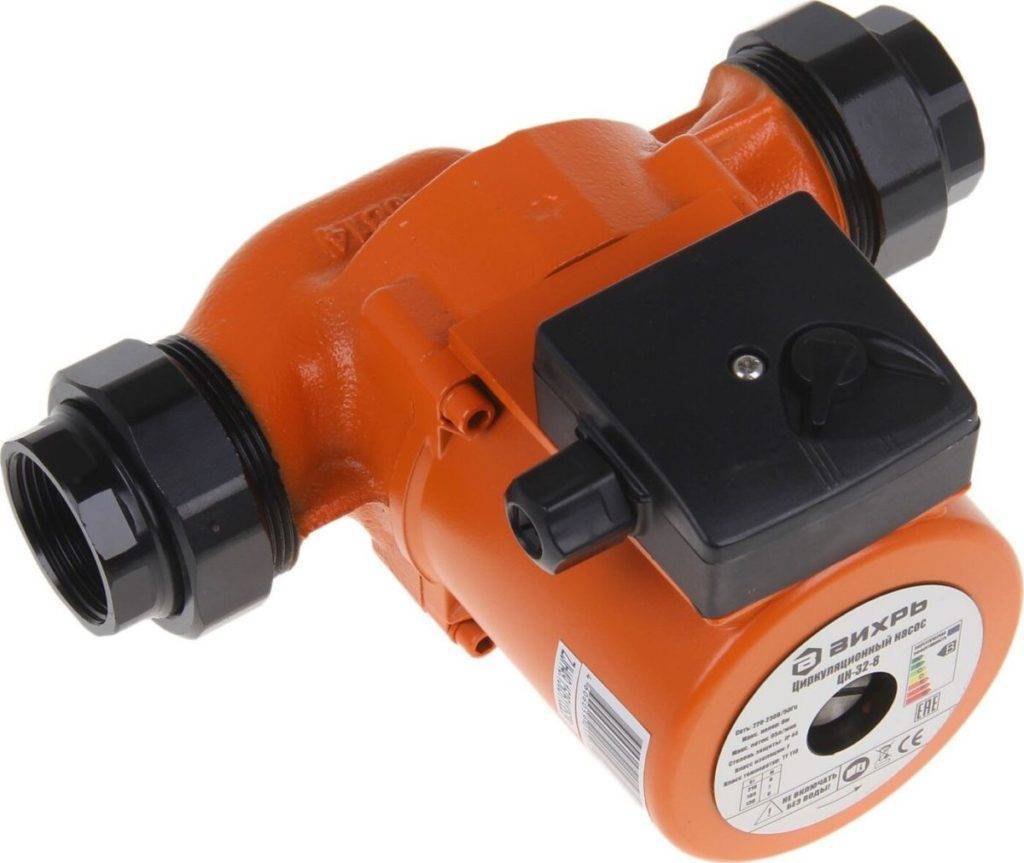

ВИХРЬ ЦН-32-6 Китай 90 3,8 50 6 2700
Leberg GRS 25/4 Китай 88 2,4 40 4 2350
DAB EVOSTA 3 60/180 Италия 35 3,6 60 6 12850
UNIPUMP CP 25-60 180 Россия 93 3,18 53 6 2300
NeoClima TCP 25/4 180 Китай 88 3 50 4 1900
Wilo TOP S 30/10 EM PN6/10 Германия 180 10 166 10 23600
Grundfos UPS 32- 80 Дания 245 11 183 8 13000
Джилекс Циркуль 32/60 Россия 100 4,38 73 6 5700
VSB 04 15 Италия 25 0,7 11,6 1,7 6400
Zota Ring 65 -120SF Россия 1300 19,98 333 12 36000

Данный обзор непременно окажет помощь в правильном выборе циркуляционного насоса, а также облегчит его, ведь здесь представлены лучшие модели в разных ценовых категориях, которые подойдут для любых целей. От выбора насоса зависит долговечность отопительной, снабжающей и подогревающей систем, их стоимость. Благодаря правильно подобранному агрегату можно сэкономить как на строительстве системы, так и на ее эксплуатации.

Сравнение некоторых производителей

Для этого можно взять самые популярные модели таких брендов, как:

Все, перечисленные ниже устройства имеют мокрый ротор .

Grundfos UPS 32-80

У этого прибора :

  • напор 7,5 м.;
  • производительность 11000 кг/час;
  • потребляемая мощность до 220 ВТ;
  • температура жидкости — 2 — 110° С;
  • цена от 13800 до 16000 рос. Рублей.

Отзывы говорят об очень высокой надёжности, мощности и как следствие цене.

SPERONI SCR 25/60-180

Показатели прибора следующие :

  • напор до 6 м.;
  • пропускает около 4000 кг/ч;
  • выдерживает температуру носителя до 110 градусов по Цельсия;
  • стоит около 3600 руб.

Отзывы в целом положительные.

Беламос BRS 25 / 4G

Устройство со следующими характеристиками :

  • напор 4,5 м.;
  • пропускная способность 2800 кг/ч.;
  • мощность 72 Вт;
  • допустимая температура носителя от 2 до 110° C;
  • стоимость от 2 до 3 тыс. руб.

По отзывам, продукт не слишком качественный, но вполне приемлемый за его цену.

ДЖИЛЕКС Циркуль 25-40

Данный прибор имеет :

  • напор до 4 метров;
  • производительность около 3000 кг/час;
  • мощность 32 — 65 Вт;
  • допустимая температура воды от 10 до 110° C;
  • цену 3600 рублей.

Учитывая общие тенденции, можно отметить, что с ценой растут числовые значение параметров и надёжность оборудования. Какому производителю отдавать предпочтение будет решать непосредственно будущий владелец таких устройств. Пока же, надо рассмотреть, как правильно их подключать.

Резьбовое или фланцевое соединение?

Большинство бытовых устройств имеет именно резьбовое соединение, так как диаметр трубопровода редко превышает 2 дюйма. Такие насосы легко монтировать и для этого не нужно дополнительных инструментов.Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Фланцевое соединение имеет уплотнительные резинки, которые обеспечивают наружную герметичность конструкции (чтоб не протекала вода). Средний срок службы уплотнительных резинок составляет 5 — 7 лет, после чего их придется менять. Не рекомендуем вам покупать дополнительные резинки заранее вместе с устройством, так как резина со временем ссыхается и на момент установки уже будет непригодна к использованию.

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Принцип действия помпы в системе достаточно прост и основан на законах термодинамики: на входе теплоноситель принудительно всасывается в систему, а на выходе, за счет создаваемой крыльчатками циркулярного насоса центробежной силы, выталкивается.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

  • возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

  • в качестве устройства для регулирования температуры в помещении.

Популярные статьи  Управление газовым котлом через смартфон: суть новаторских схем координации работы оборудования на расстоянии

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

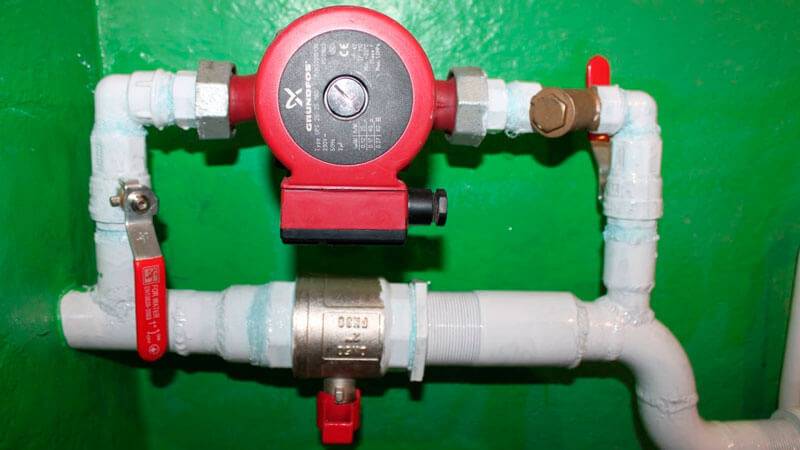

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
