Монтаж узла прохода воздуховода

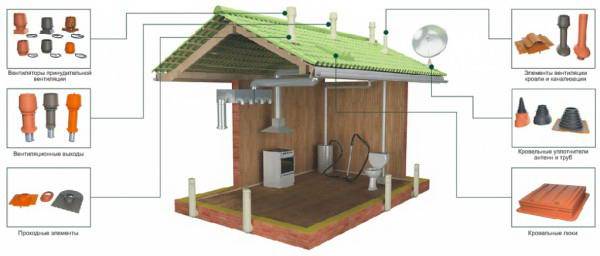

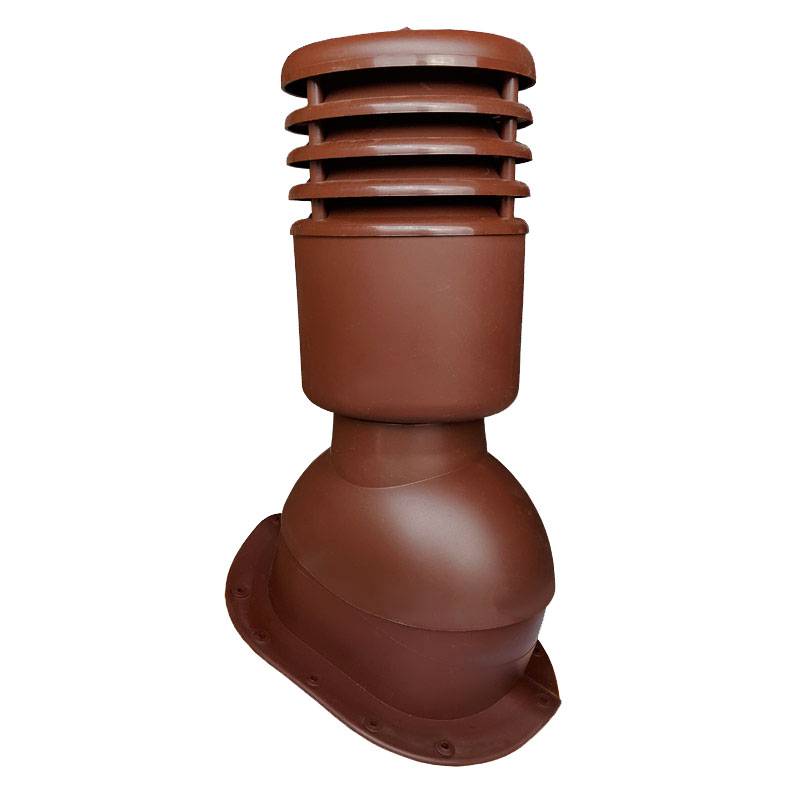

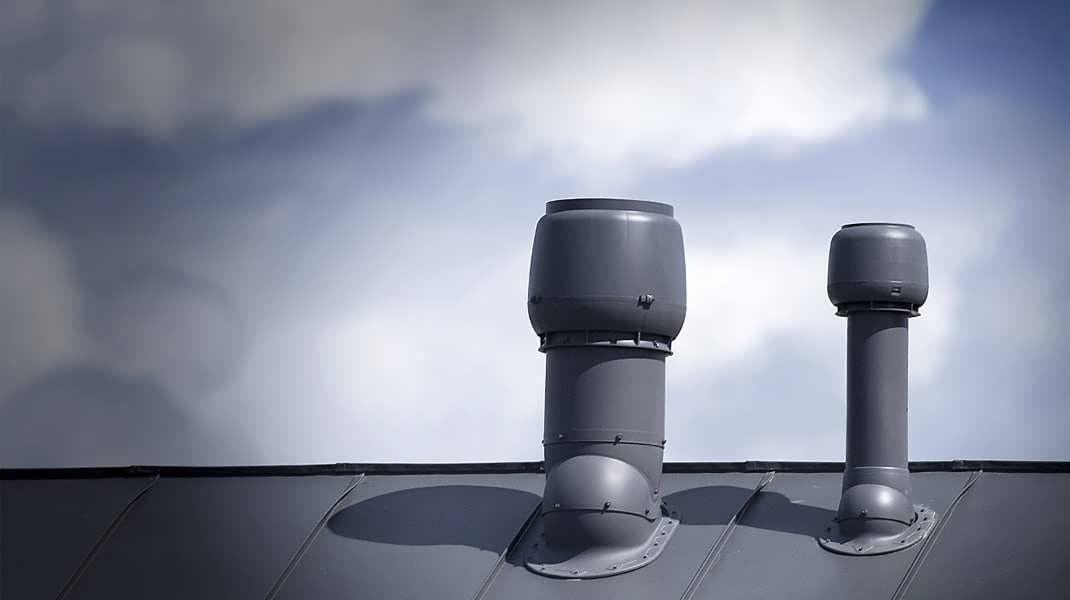

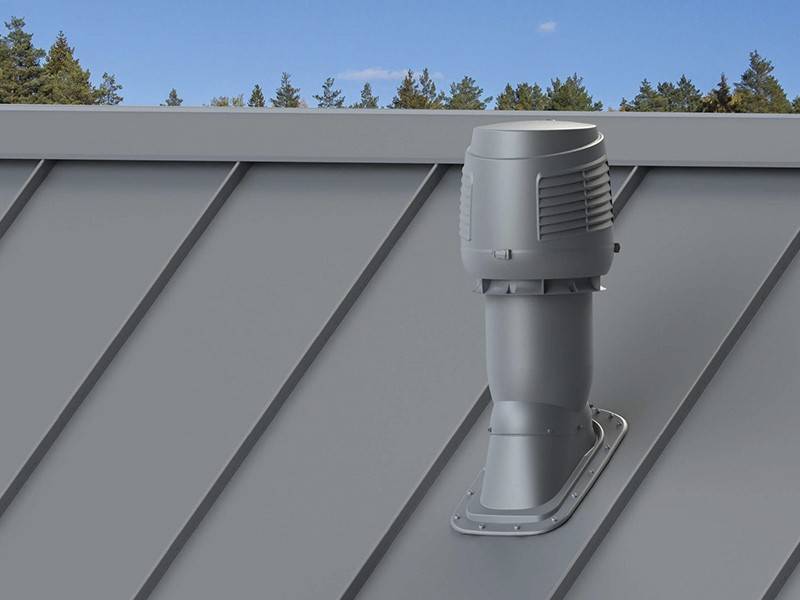

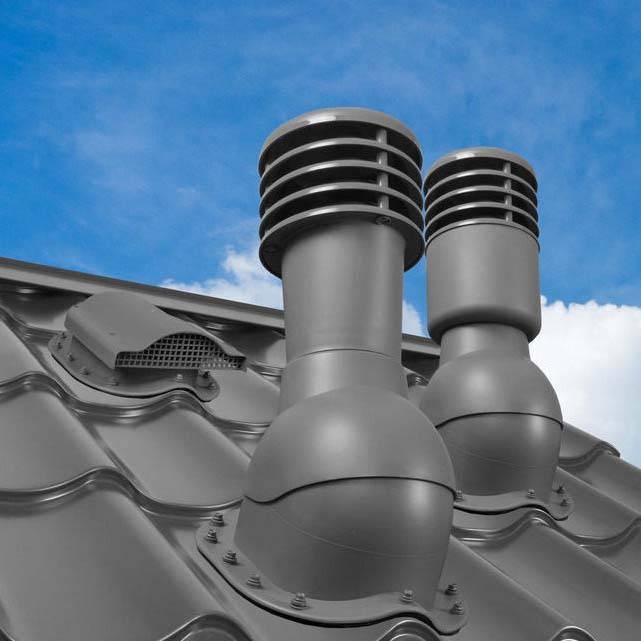

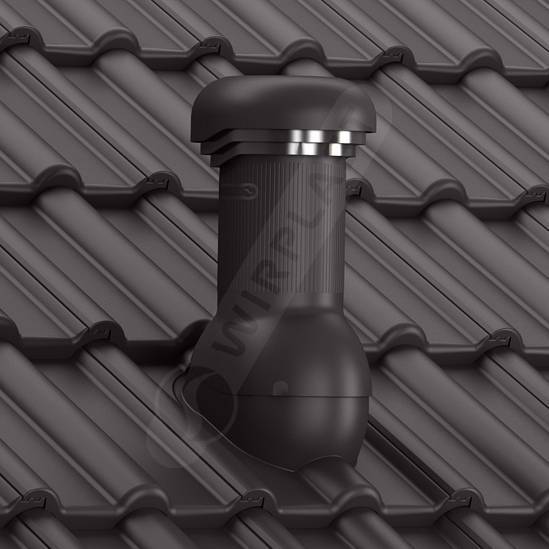

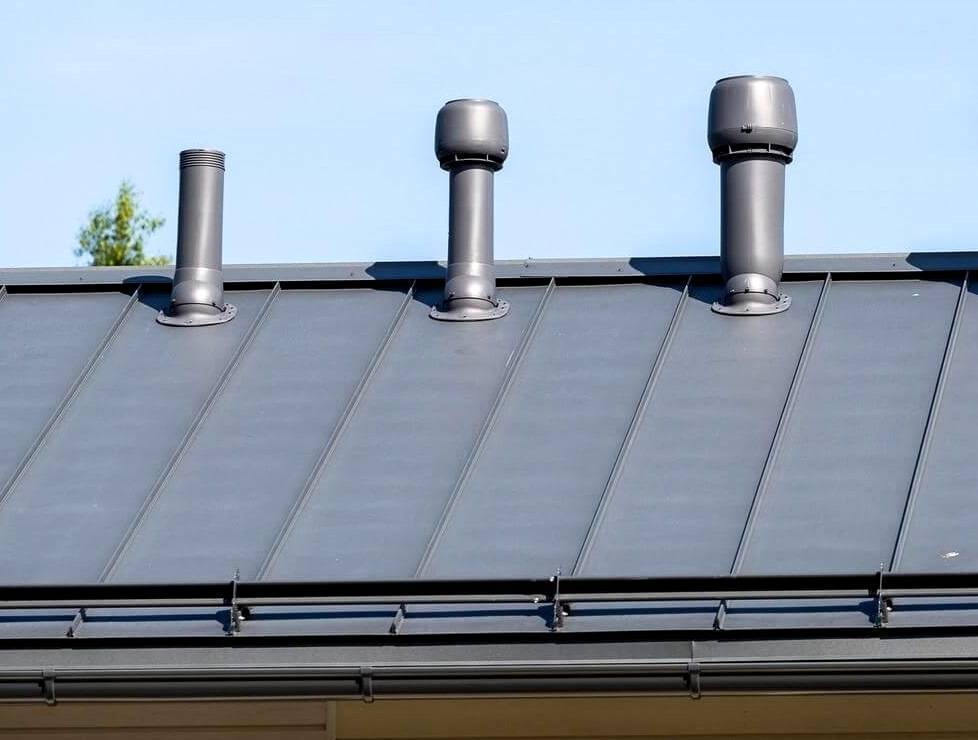

Воздуховод марки Pelti от фирмы Vilpe

В первую очередь необходимо выбрать место на крыше, где наиболее целесообразно разместить вентиляцию

Во-первых, стоит обратить внимание на розу ветров и выбрать расположение трубы так, чтобы дым уходил в сторону от дома

Во-вторых, не менее важно определиться с высотой размещения трубы. Чем выше располагается труба, тем сильнее воздействие ветра

В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше

Чем выше располагается труба, тем сильнее воздействие ветра. В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше.

К слову, все эти детали описаны в рекомендациях по пожарной безопасности. Допустимые возвышения дымоходов над строениями ниже.

Для горизонтальных крыш:

  • выше 1,5 м от конька рядом стоящего жилого дома. Когда дымоход выше уровня крыши на 1,2 метра, независимо от угла ее наклона, необходима установка растяжек;
  • над горизонтальной кровлей дымоход необходимо расположить выше как минимум на 0,5 м.

Для скатных крыш:

  • если расстояние от крыши до трубы более 3 метров, она не должна быть выше линии, которая проведена вниз от конька под углом 10 градусов относительно горизонта;
  • при расстоянии от конька до трубы от 1,5 до 3 метров, высота трубы должна быть не ниже конька;
  • в остальных случаях труба должна возвышаться над коньком на 0,5 метра.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

  • перед началом всех работ место установки очищают от влаги и загрязнений;
  • делают разметку, которая соответствует диаметру выходной трубы;
  • при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
  • используя жидкий герметик, крепят уплотнительную прокладку;
  • сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
  • строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

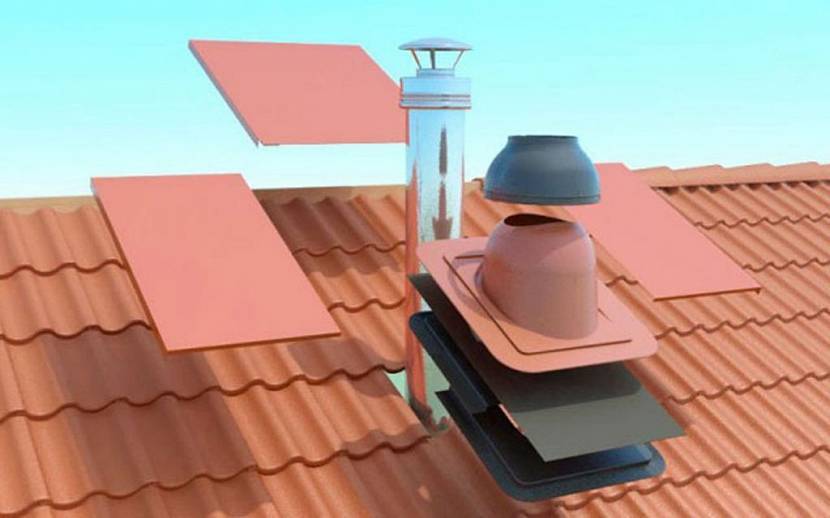

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

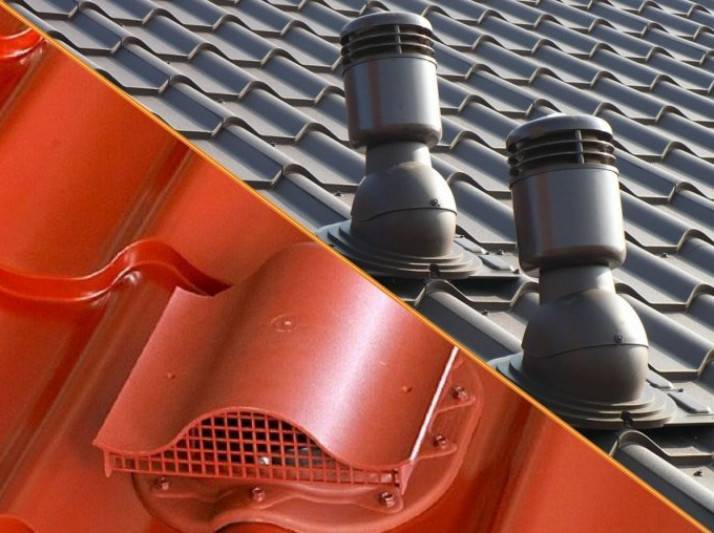

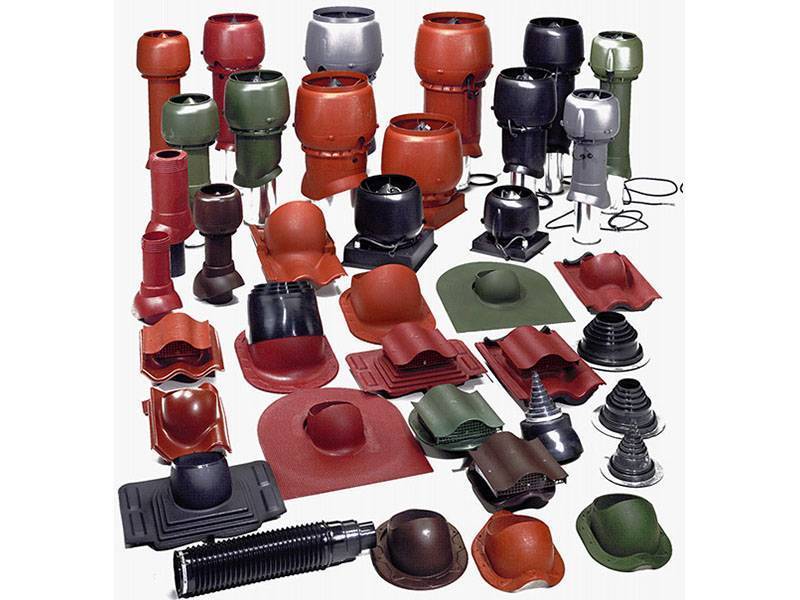

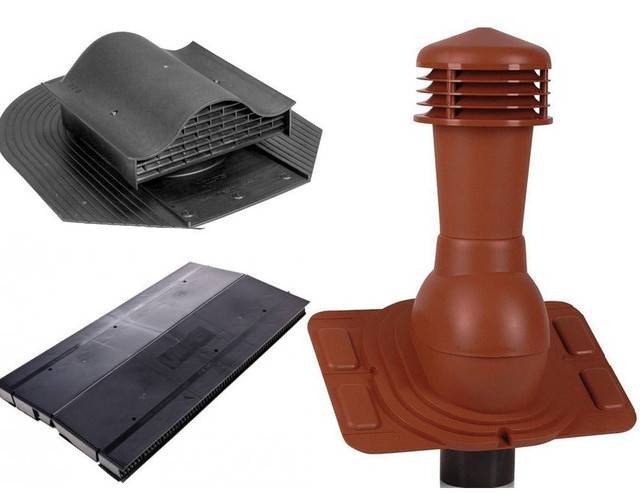

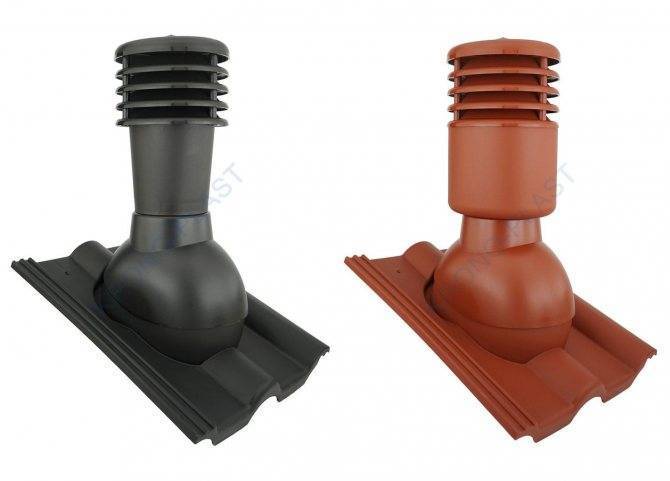

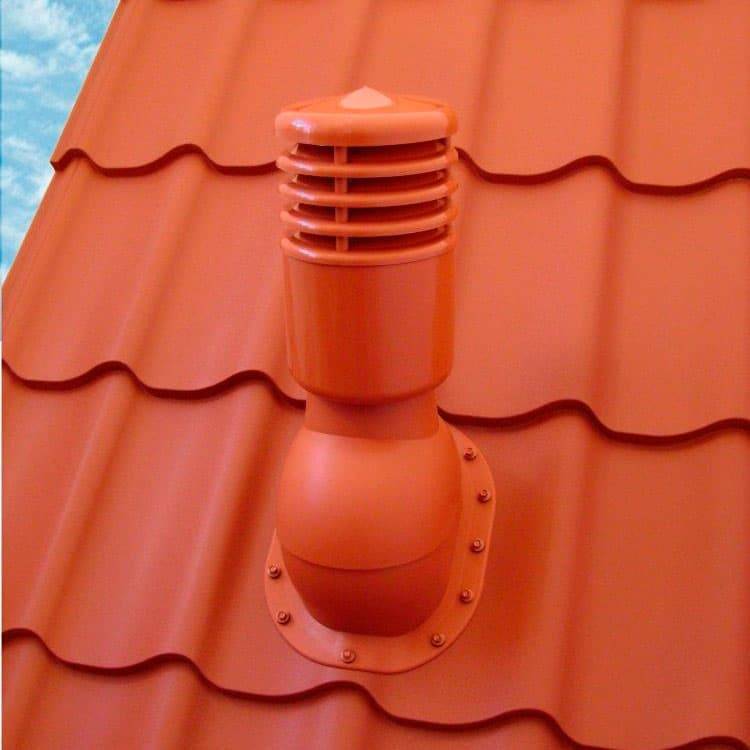

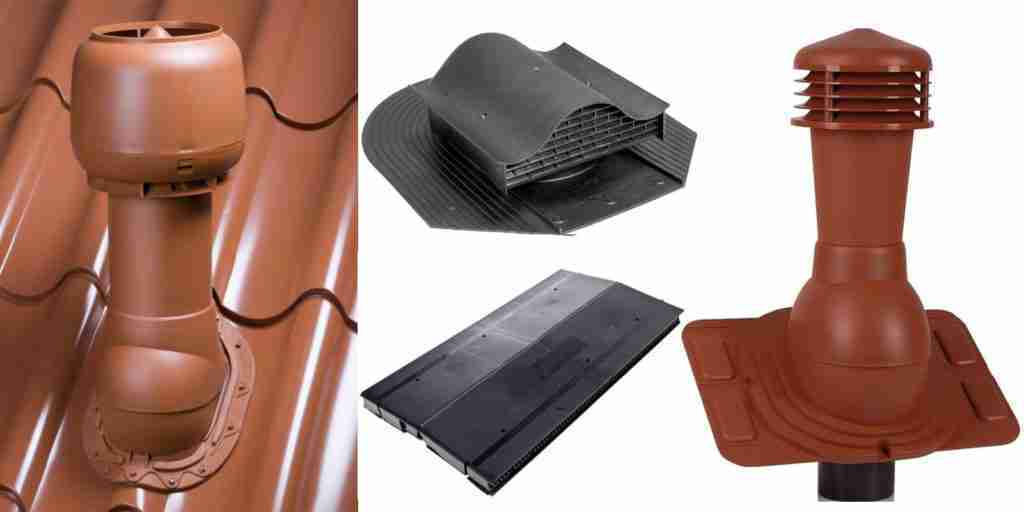

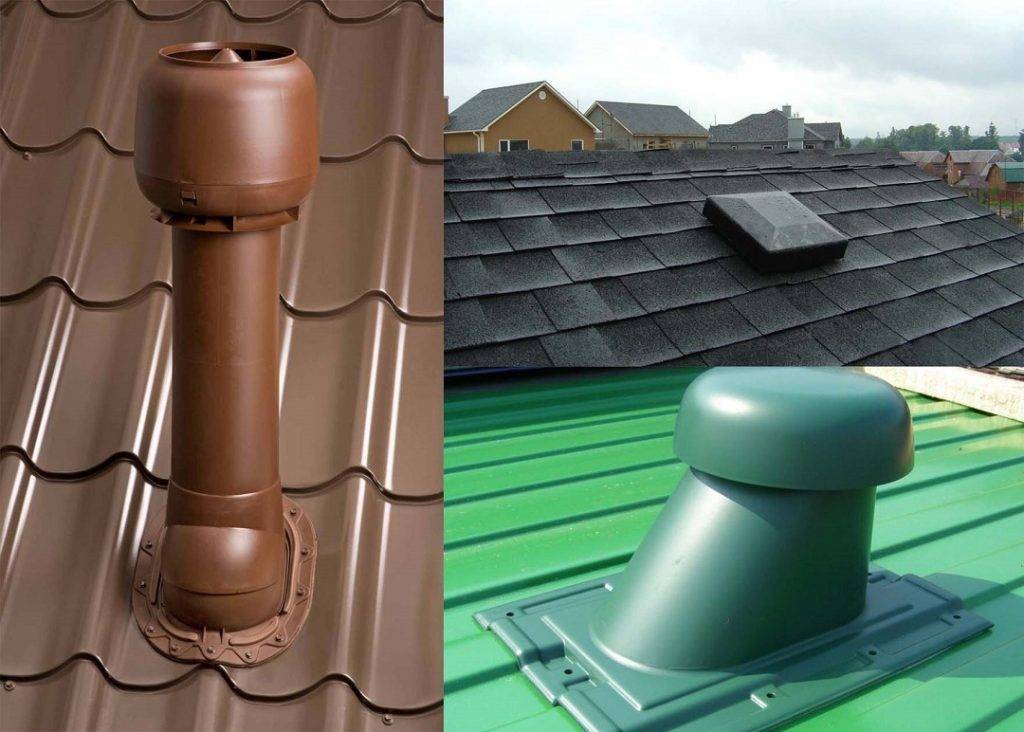

Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

  • Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.

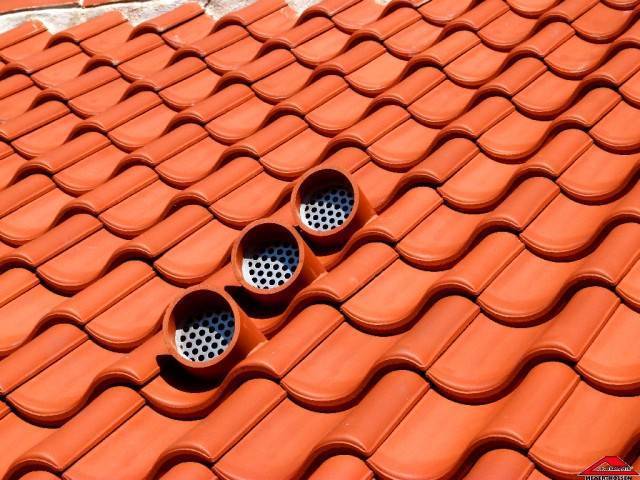

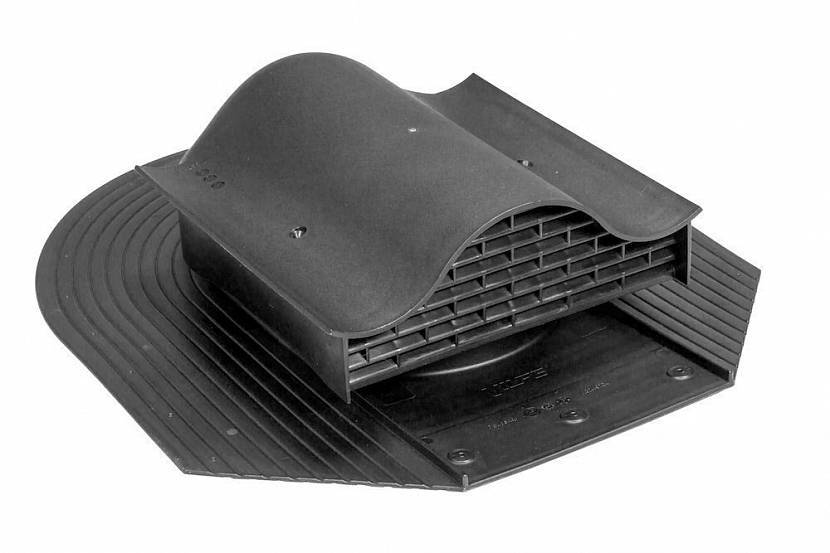

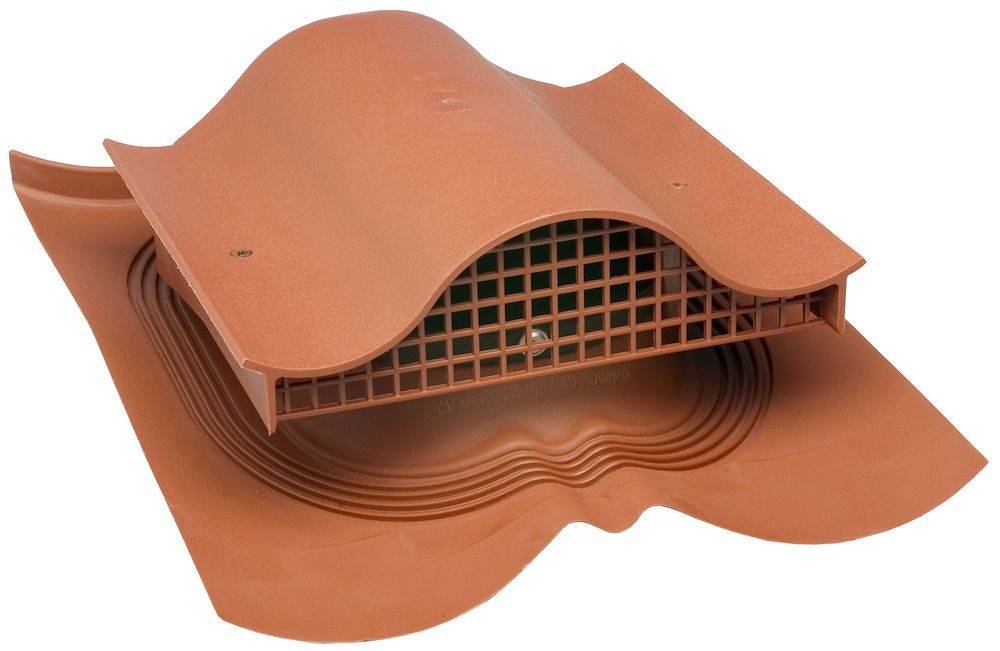

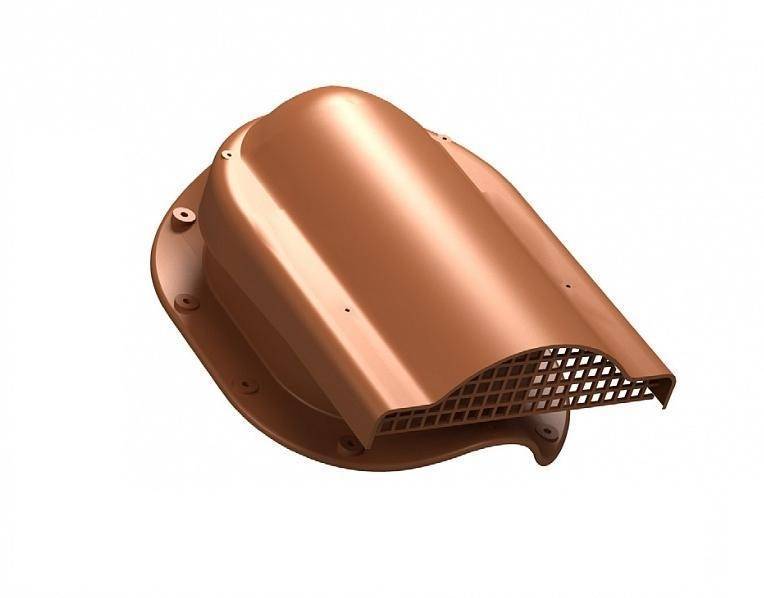

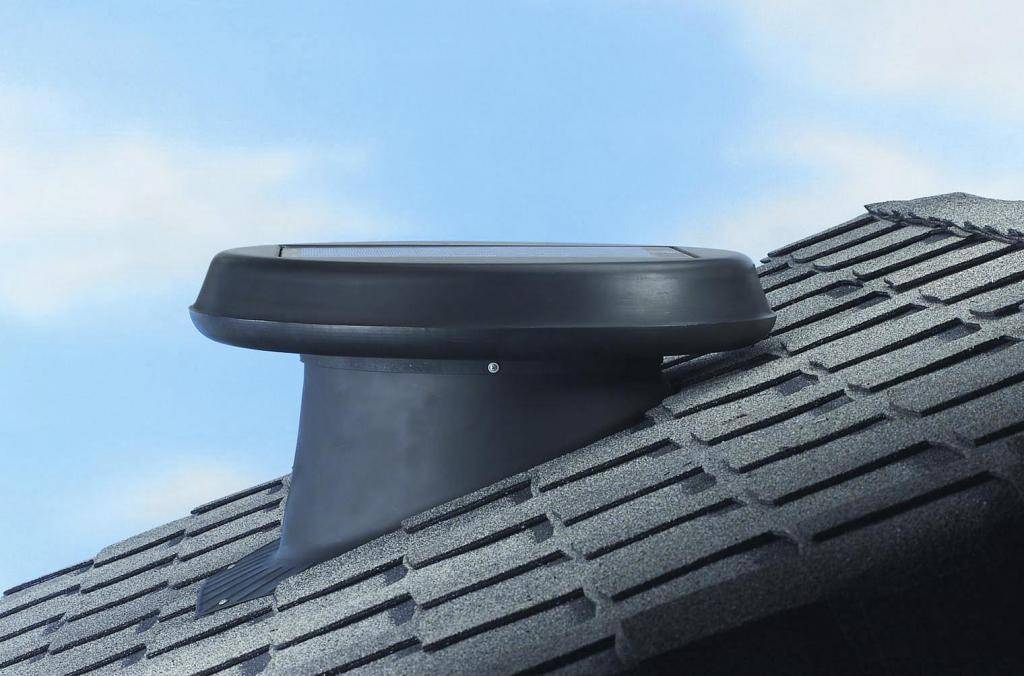

  • Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
  • Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
  • Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

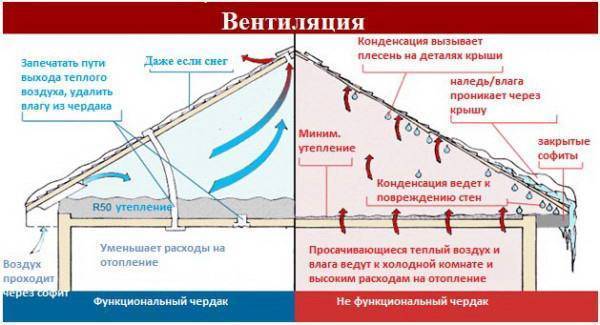

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

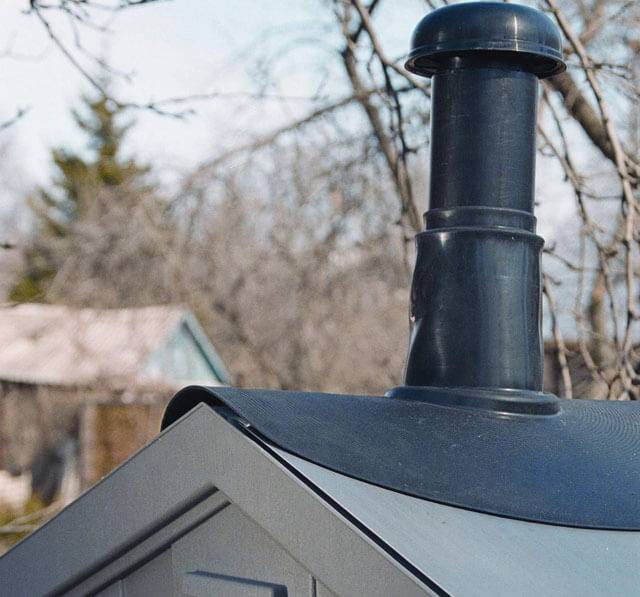

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

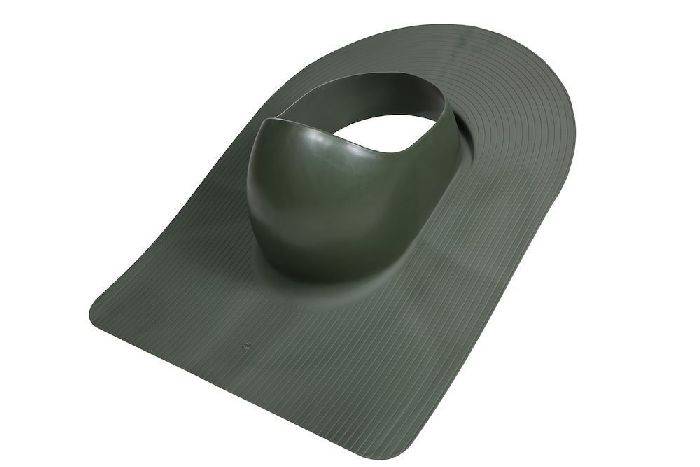

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

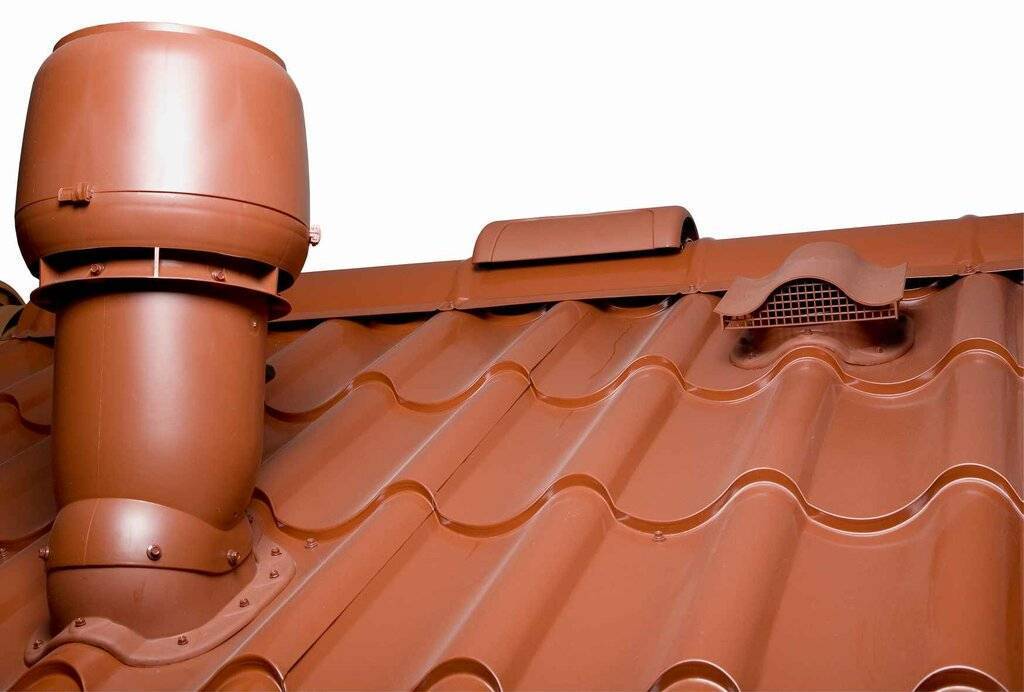

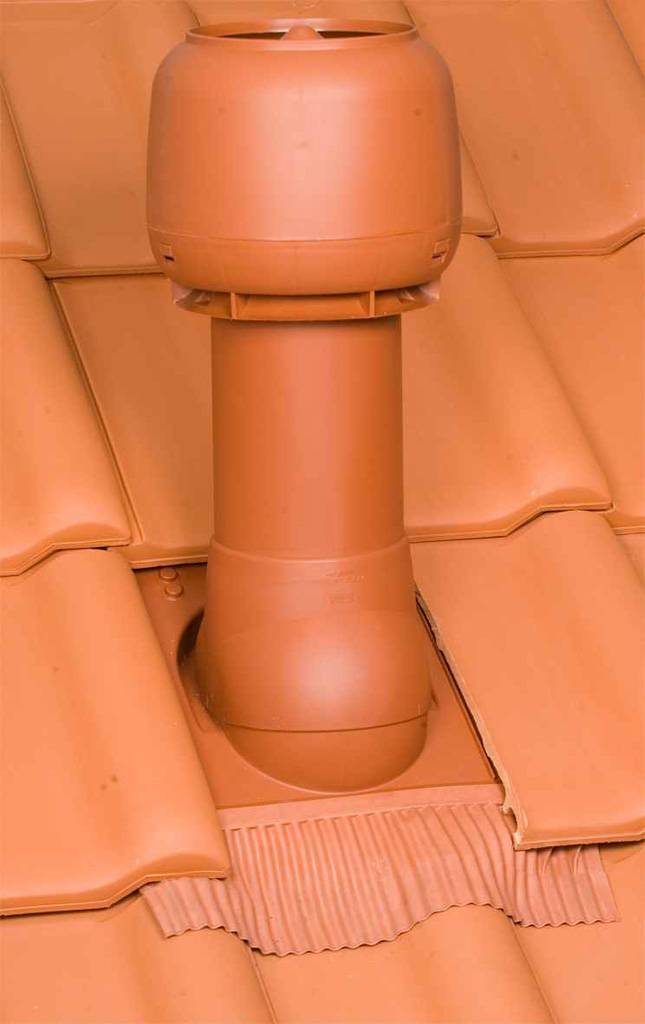

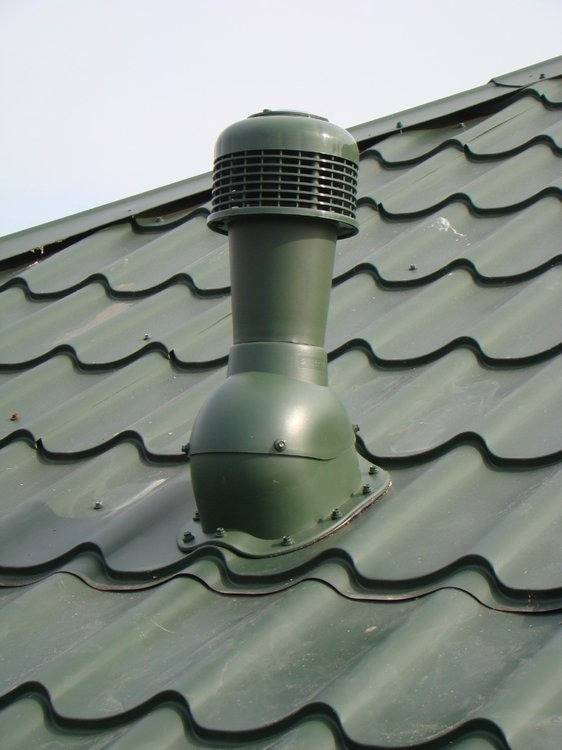

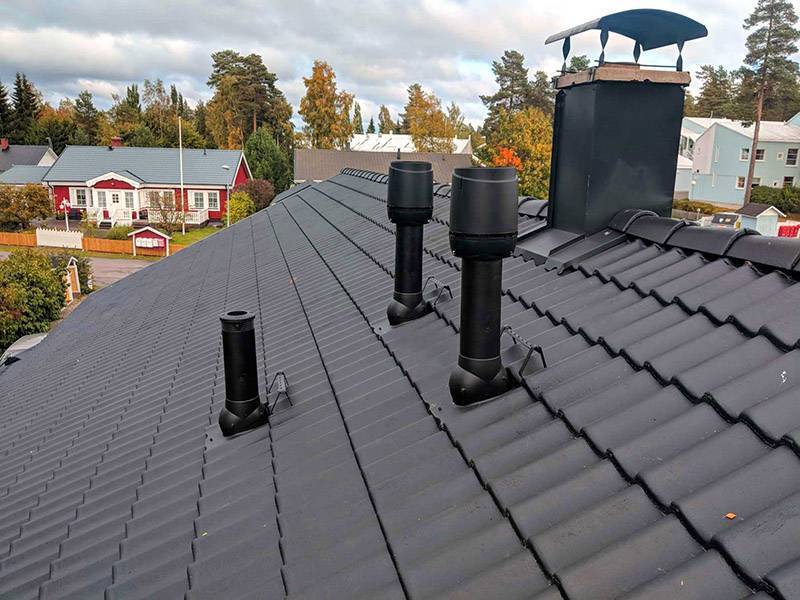

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Характеристики УП отечественного производства

УП под вентиляционные каналы должны изготавливаться по ГОСТу 15150. В этом документе указаны рекомендации по размерам УП и зазорам элементов при установке на кровле.

Промышленным серийным производством выпускаются различные по размерам и по форме УП. Основные требования, которые должны соблюдаться для вентиляционных узлов и элементов заключаются в следующем:

  • узел должен быть изготовлен из металла не менее 1,19 мм толщиной;
  • диаметр УП круглого сечения должен быть в пределах 10 – 12,5 см.
  • узлы с прямоугольным сечением не имеют ограничений по размерам;
  • узел должен быть обработан антикоррозийным покрытием;
  • размер опорного кольца, должен превышать диаметр патрубка на 30-40 см;
  • суммарная длина конструкции УП не должна, как правило, превышать 100 см (клапан не учитывается);

Поскольку вентиляционная система работает как аэратор, прежде чем выбрать тип УП следует провести расчет схемы их установки и учесть параметры помещения:

  • уровень влажности;
  • степень загазованности;
  • возможные наименьшие и наибольшие значения температуры в здании;
  • содержание пыли и прочие.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

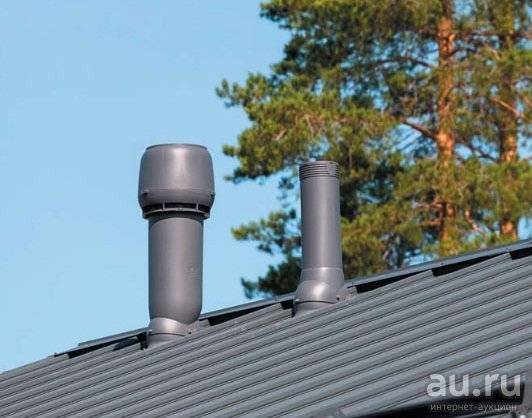

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

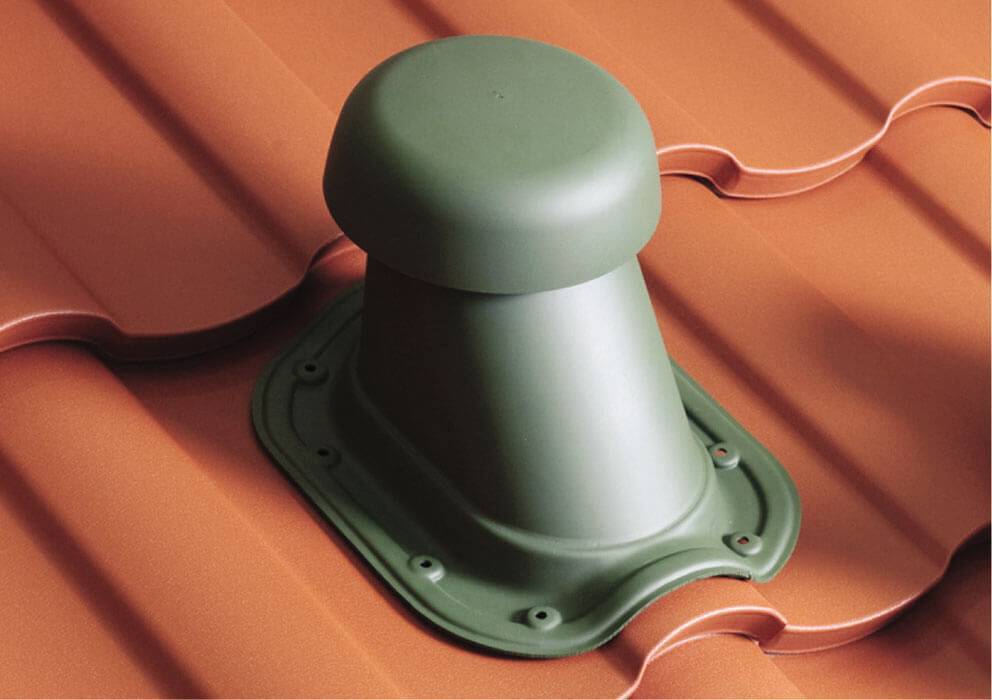

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

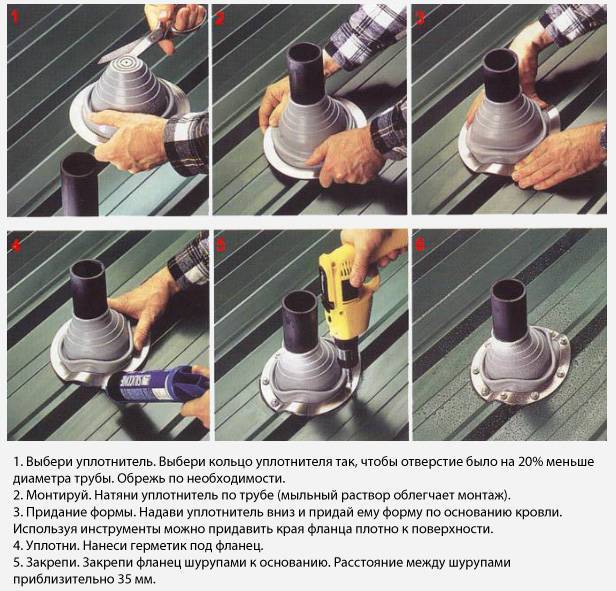

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

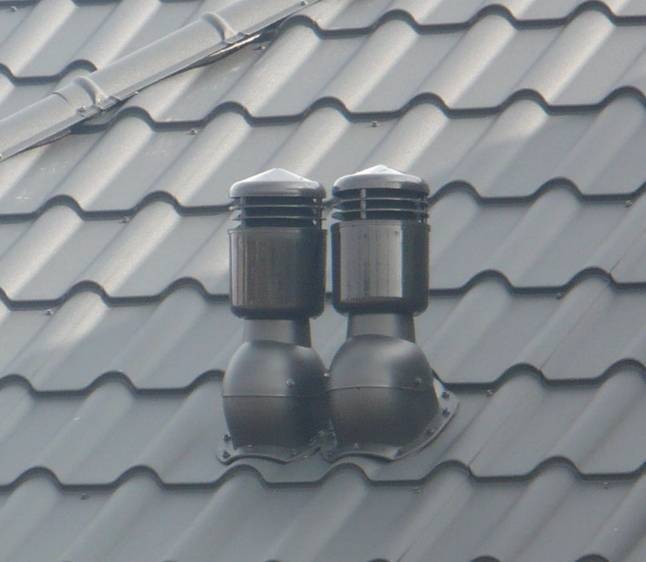

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки
По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать. . До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.. До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

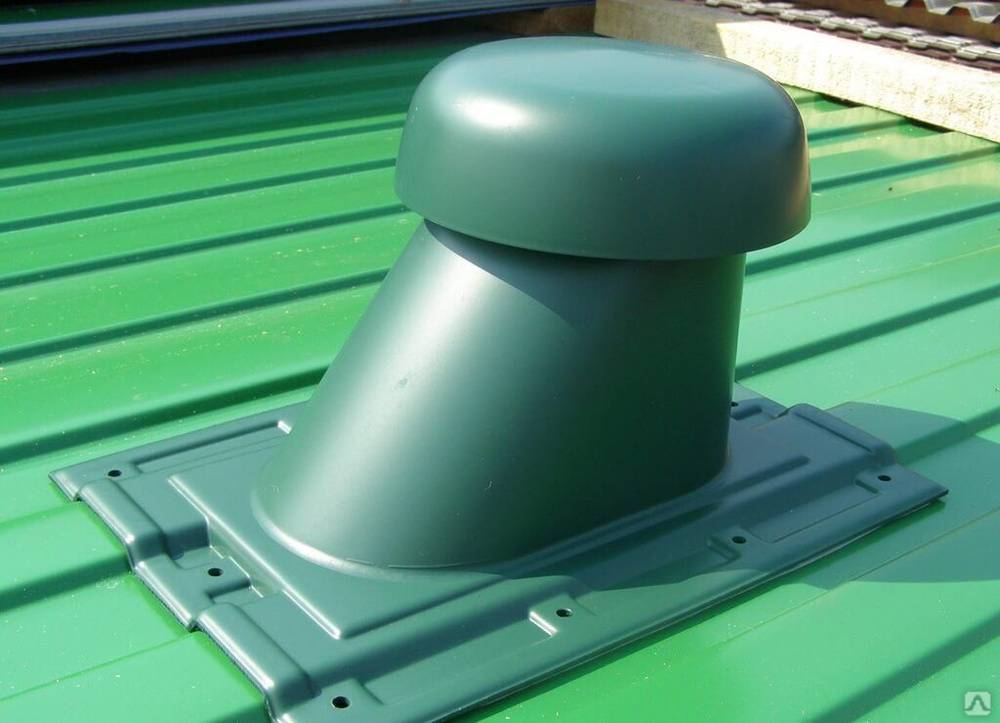

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

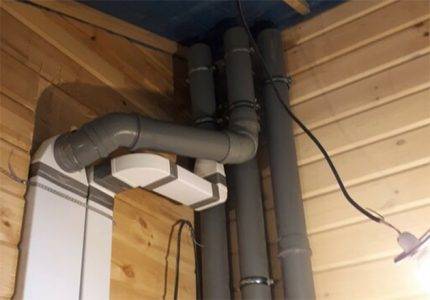

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

  1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
  2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
  3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Выводы и полезные видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет составить представление об особенностях этого вида работ:

Монтаж этого важного элемента не так уж и сложен. Но необходимо точно соблюдать требования технологии монтажных работ, чтобы не допустить удержания влаги на поверхности кровли и ее проникновения под обшивку

Расскажите о том, как вы своими руками устроили проход вентиляционной трубы через чердак и кровельный пирог. Не исключено, что вы знакомы с технологическими тонкостями, которые будут полезны посетителям сайта. Напишите свои комментарии в блоке ниже, разместите фото и задайте вопросы по теме.

Источник – https://sovet-ingenera.com/vent/montazh/uzel-proxoda-ventilyacii-cherez-krovlyu.html

Как защитить крышу от протечек в месте вывода трубы

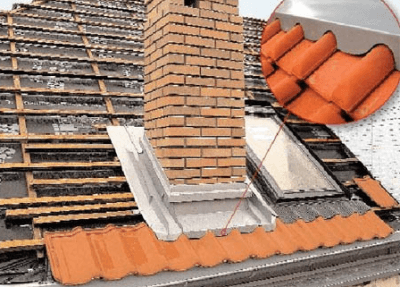

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходкиПримыкание металлочерепицы к внутреннему фартуку дымохода

Итак, труба выведена на кровлю. Как сделать так, чтобы кровельный материал герметично примыкал к ее поверхности или, иными словами, как сделать проход дымохода через металлочерепицу?

Для этих целей используется кровельная конструкция, которая называется внутренний фартук. Для его устройства потребуются внутренние планки примыкания – уголки из металла.

Как правило, планки примыкания приобретаются вместе с остальными комплектующими к кровле, поэтому они имеют ту же окраску, что и все кровельное покрытие.

Для устройства внутреннего фартука потребуются следующие инструменты:

  • Болгарка с диском толщиной2 мм;
  • Маркер;
  • Длинная металлическая линейка;
  • Молоток и плоскогубцы.

Организуем примыкание металлочерепицы к трубе, выполнив следующие этапы работы:

  • Планка примыкания прикладывается к поверхности трубы и на кирпиче намечают линию ее прилегания  (точно так же выполняется и выход вентиляции для металлочерепицы ).
  • При помощи линейки линия переносится на три оставшиеся стороны трубы
  • Используя болгарку, делают штробу шириной2 ммпо отмеченной линии.
  • По завершению работы с болгаркой, рабочие поверхности нужно тщательно очистить от образовавшейся пыли. Желательно промыть поверхности водой и дать ей высохнуть.
  • Штроба заполняется бесцветным силиконовым герметиком, затем в нее вводится край планки примыкания. Планка закрепляется саморезами.
  • По тому же принципу закрепляются части внутреннего фартука по всем остальным сторонам трубы.
  • В том случае, если возникнет необходимость стыковать планки, нужно делать нахлест шириной150 мм.
  • Далее под нижнюю кромку внутреннего фартука заводится лист металла, который кровельщики называют галстуком. Цель установки этого элемента – обеспечить отвод воды по направлению к водостоку или ближайшей ендове. По краям галстука стоит сделать небольшие бортики, воспользовавшись плоскогубцами и молотком.
  • Поверх готовых фартука и галстука осуществляют монтаж металлочерепицы вокруг трубы.
  • Следующий этап работы – установка наружного фартука.
  • После завершения установки кровельного покрытия вокруг трубы приступают к установке наружного фартука, который выполняет не столько защитную, сколько декоративную функцию.
  • Монтаж наружного фартука проводится аналогично монтажу внутреннего, только наружные планки примыкания просто крепятся к трубе, без штробления ее стенок.

Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходкиСхема по монтажу металлочерепицы вокруг трубы дымохода

Описанный выше способ, которым организованно примыкание к трубе металлочерепицы, прекрасно подходит для кирпичных труб прямоугольного сечения. А как быть, если труба круглая и выполнена из металла?

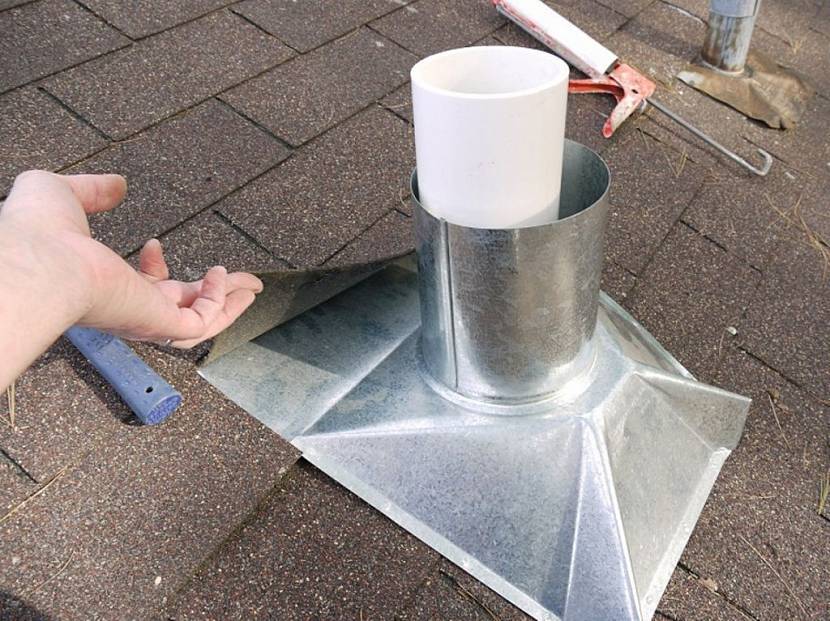

Сегодня эту проблему решить просто: производители материалов для оборудования кровли предлагают готовые решения – кровельный проход для дымохода. Такой проход представляет собой основание из плоского листа стали и герметично соединенный с ним колпак. Внутри этого колпака и будет проходить труба дымохода.

Покупной или изготовленный из планок примыкания фартук необходимо надежно закрепить на конструкциях крыши. Однако опытные мастера не рекомендуют делать крепление фартука с дымоходом жестким.

Дело в том, что из-за усадки крыши или вследствие температурного расширения и сжатия самой трубы, созданная конструкция может получить повреждения.

Чтобы избежать этого, мастера советуют на место стыка трубы с фартуком надевать, так называемую юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Эта конструкция является герметичной, но не жесткой, поэтому она не подвергнется разрушению при изменении линейных размеров отдельных элементов конструкции.

Оцените статью
