Отличия от датчика температуры

Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.

Перечислим основные отличия температурного измерителя от термопары:

  • конструкция датчика – цилиндрический сильфон, сделанный в виде колбы из меди с запаянным концом;
  • термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
  • сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
  • измеритель температуры не отсоединяется от автоматики вовсе либо отличается размером крепежной гайки.

Рекомендуем: Как правильно выбрать радиатор отопления

Инструкция по диагностике, ремонту и замене

Как проверить термопару на работоспособность

Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел. Во время розжига, после отпуска кнопки электромагнитного клапана, она не останется в зажатом положении, поскольку электромагнитный клапан не получает минимально необходимого напряжения. Клапан закроется, подача газа прекратиться.

Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:

  1. Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
  2. Снимаем рабочую часть термопары с кота.
  3. Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
  4. После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.

Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В). Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

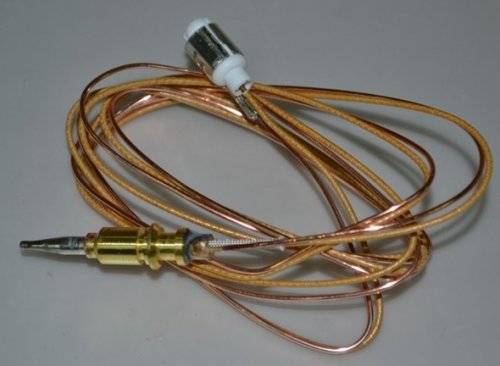

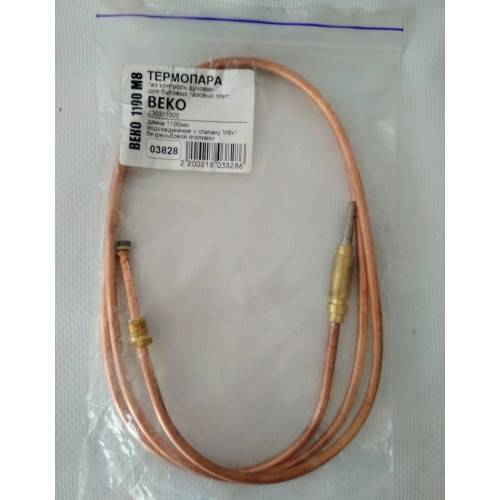

Порядок замены термопары на новую

Установка новой термопары не отличается от процесса ее демонтажа: сначала фиксируем рабочую часть с горячим спаем на горелочном модуле, просто закручивая гайку. Таким же образом подключаем диэлектрическую шайбу к гнезду газового клапана.

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру (эффект Зеебека). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

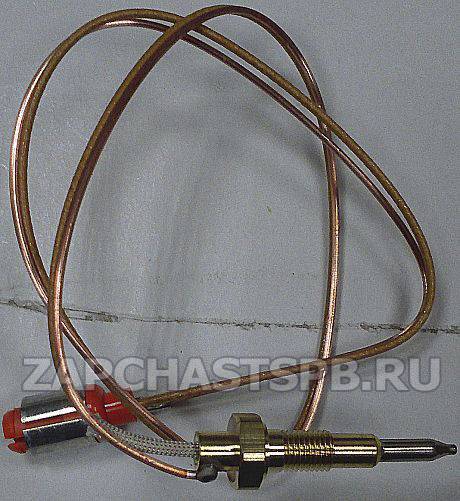

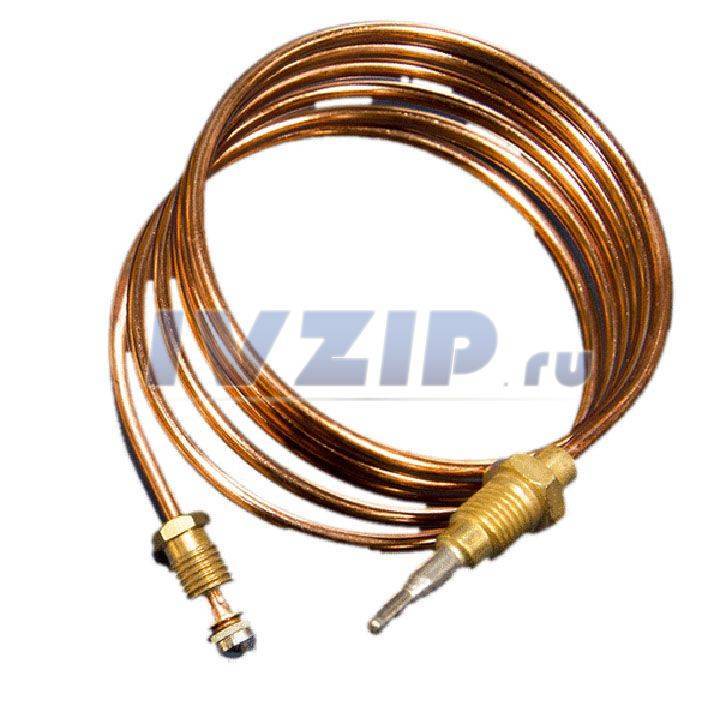

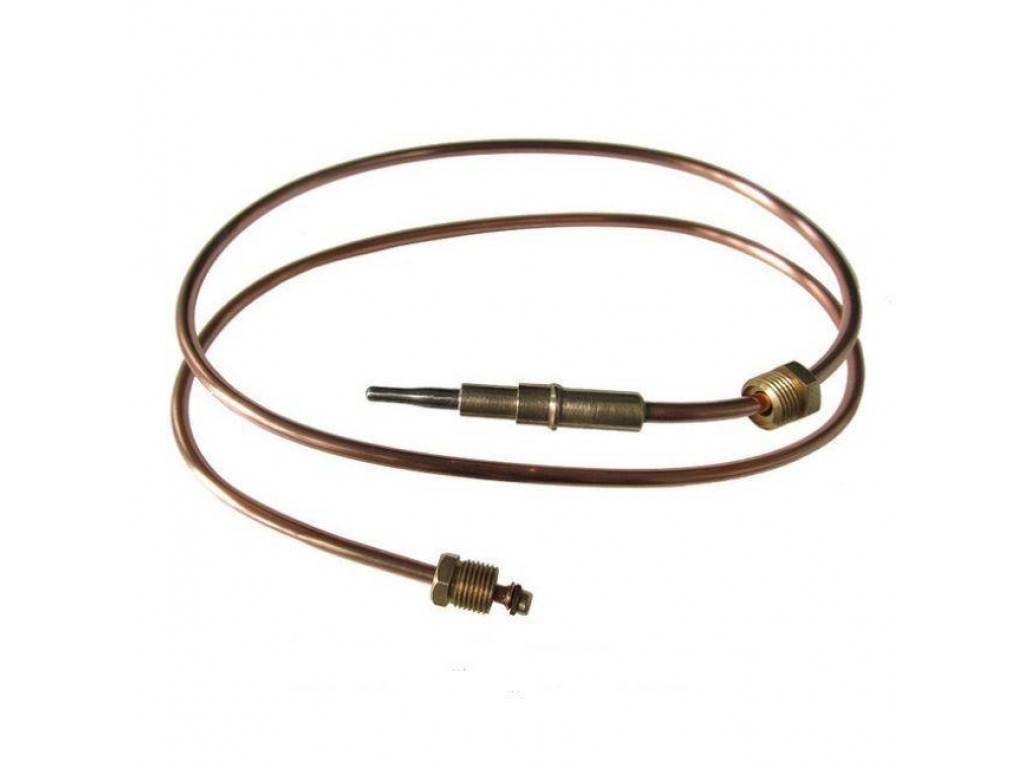

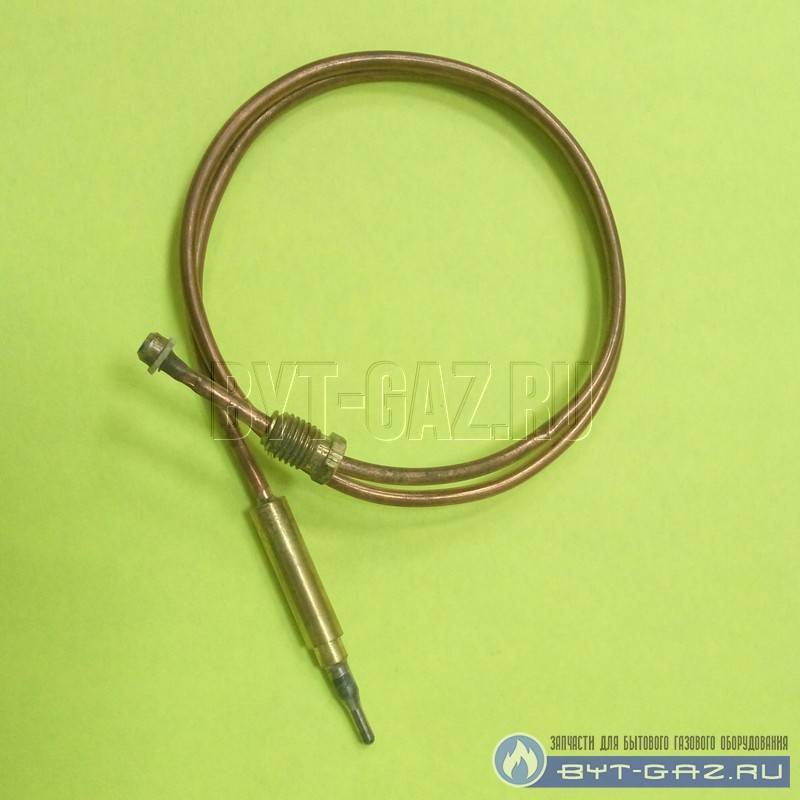

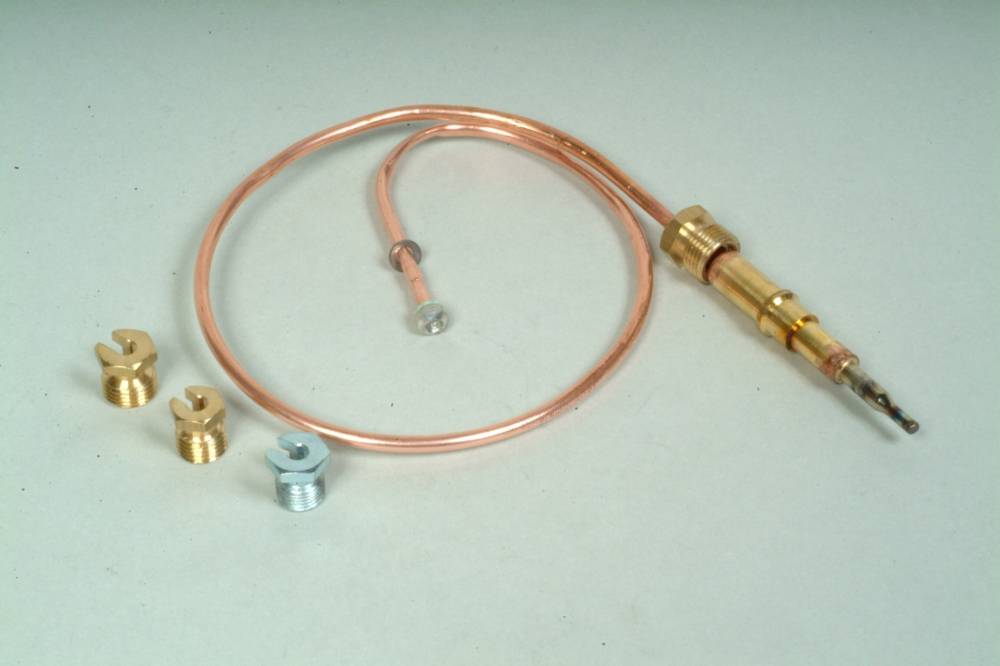

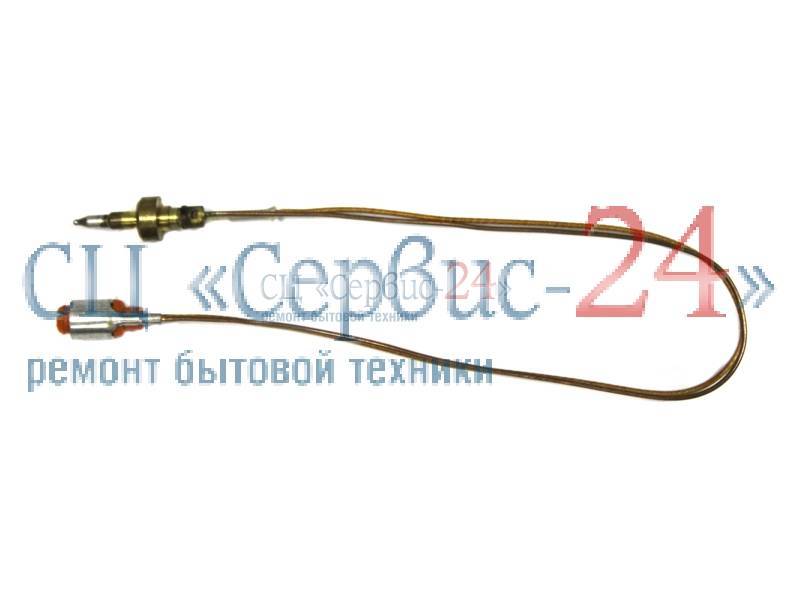

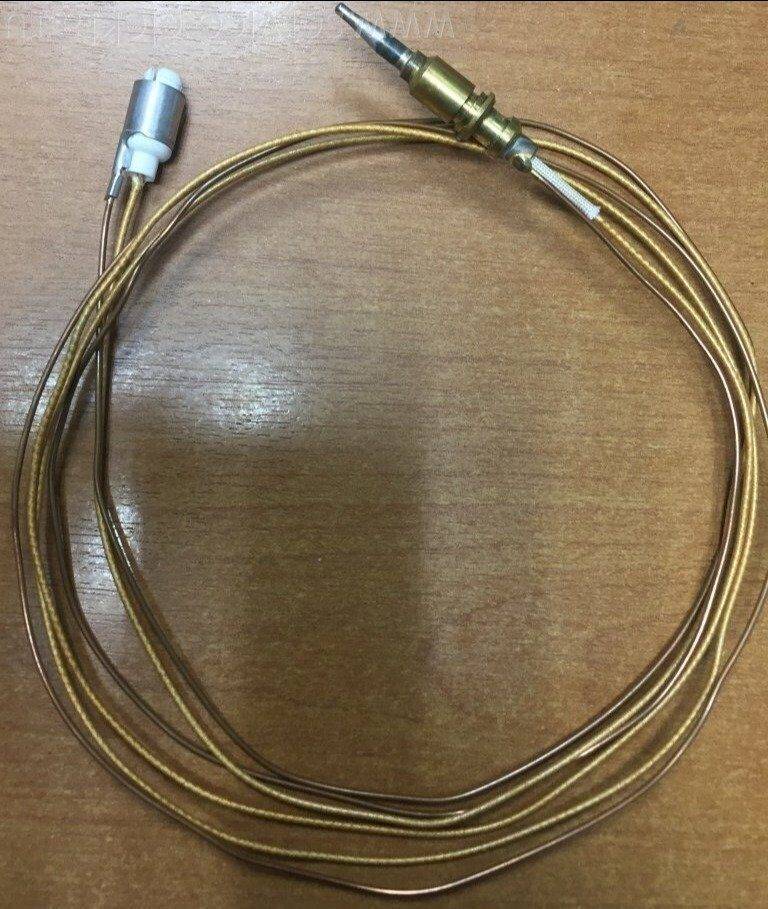

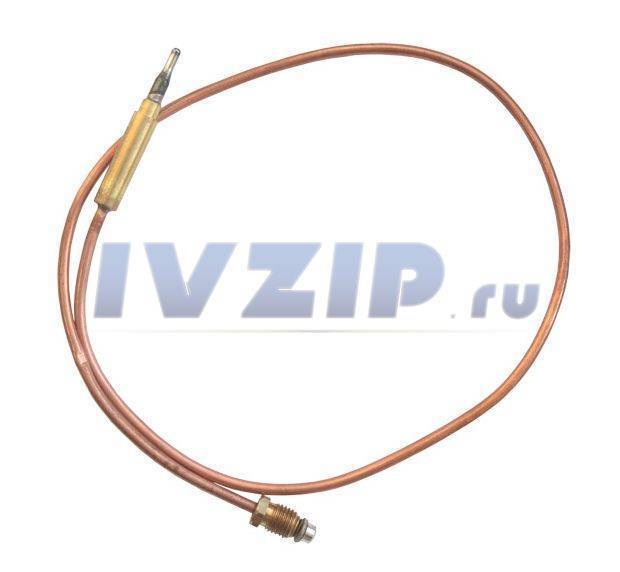

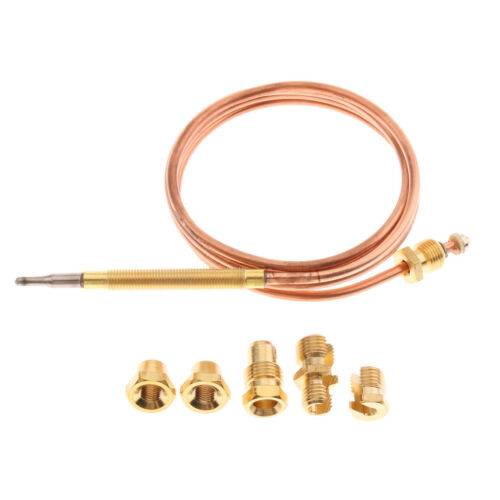

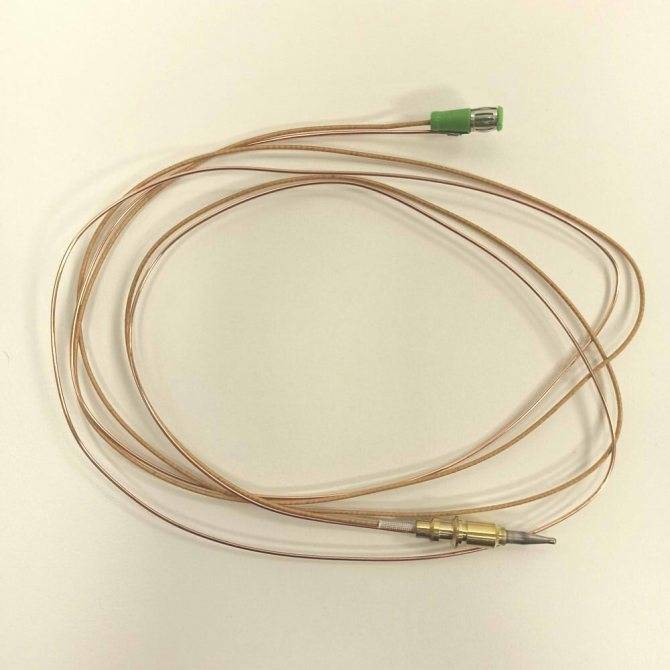

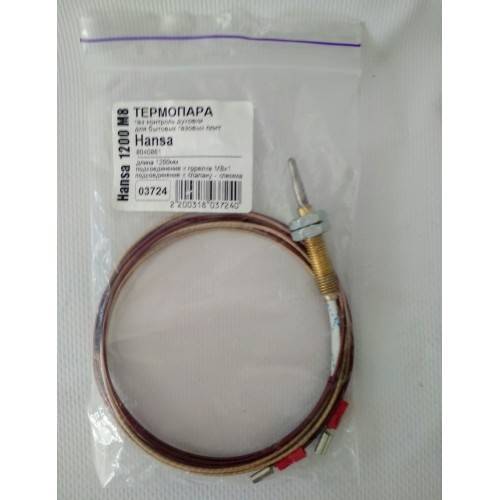

Так выглядит стандартная термопара на фото.

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

  1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
  2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
  3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация) Материалы проводников спая Российская маркировка Диапазон температур, °C
K хромель-алюмель ТХА -200 – 1 300
L хромель-копель ТХК -200 – 850
J железо-константан ТЖК -100 – 1 200
N нихросил-нисил ТНН -200 – 1 300
T медь-константан ТМКн -200 – 400
E хромель-константан ТХКн 0 – 600
S платинородий-платина ТПП10 0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

  1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
  2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
  3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
  4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
  5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Основные виды ремонтных работ с газовыми плитами

Существует несколько проблем, которые наиболее часто встречаются с этими устройствами. Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:

Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора. Прочищать их можно разными специализированными инструментами или подручными средствами, к которым относится обычная иголка или спица.

Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.

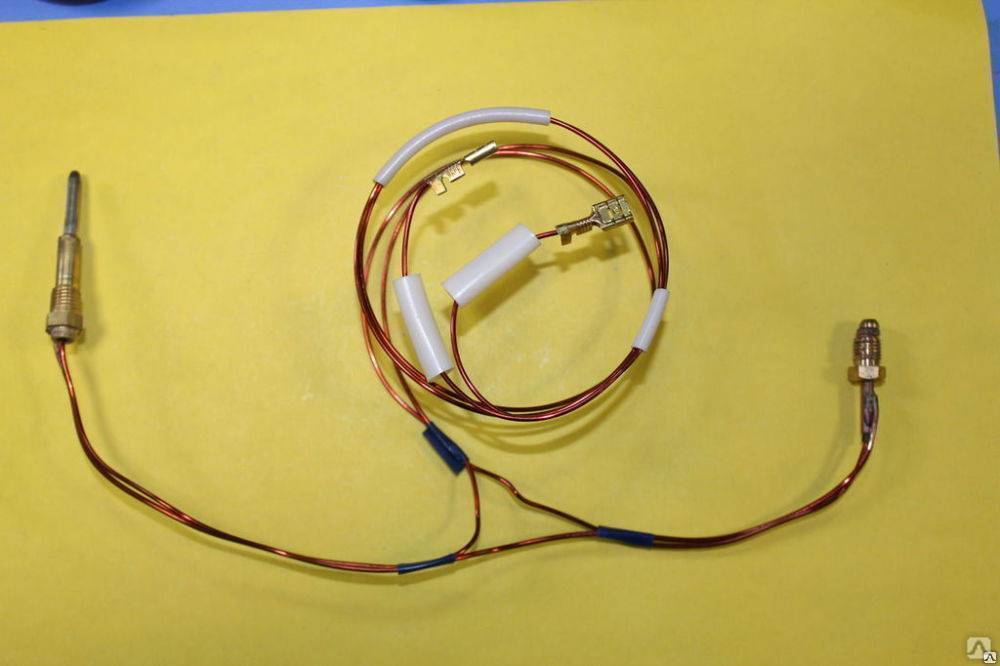

Ремонт термопары клапана
. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем. Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага. Если же даже этот процесс не привел к необходимому результату, то придется разобрать устройство и заменить его новым элементом.

Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.

Устройство установки для сварки термопар

Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод

Прикосновение к фазному проводу может привести к поражению электрическим током.

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

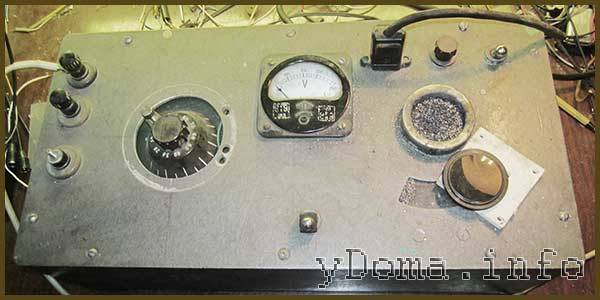

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

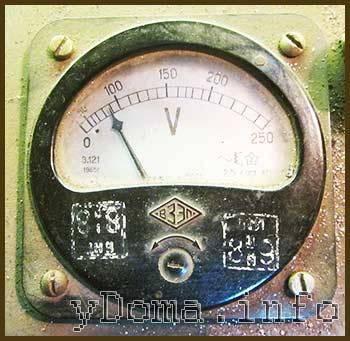

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

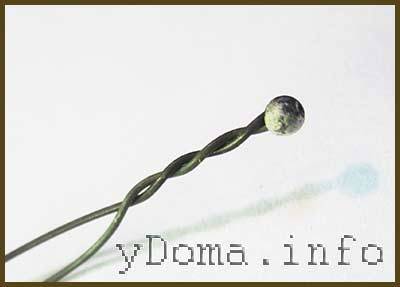

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

Признаки неисправности

Принцип функционирования газовой духовки состоит в разогреве воздуха за счет сжигания газа, поступающего от городского трубопровода или баллона. Подача природного топлива регулируется с помощью крана на газопроводе. Затем топливо проходит через сопло, смешивается с воздухом и возгорается, обеспечивая жар, требующийся для приготовления блюд. Наиболее часто неисправность оборудования вызвана сбоями системы газ-контроль, что вызывает внезапное затухание огня. Признаки того, что не работает духовка газовой плиты, следующие:

  • газ поступает, однако, при давлении на кнопку пламя не зажигается;
  • устройство слабо или неравномерно прогревает пищу;
  • дверцы плохо прилегают или духовка не закрывается;
  • огонь гаснет через некоторое время после возгорания;
  • жар в духовке не регулируется;
  • не тухнет, пока держишь ручку;
  • огонь желто-красного цвета, духовой шкаф коптит;
  • пламя горелок имеет разную высоту;
  • происходит заедание при открывании дверки;
  • духовой шкаф сильно нагревается при работе.

Почему гаснет духовка после отпускания ручки

Причина №1. Неисправна термопара.

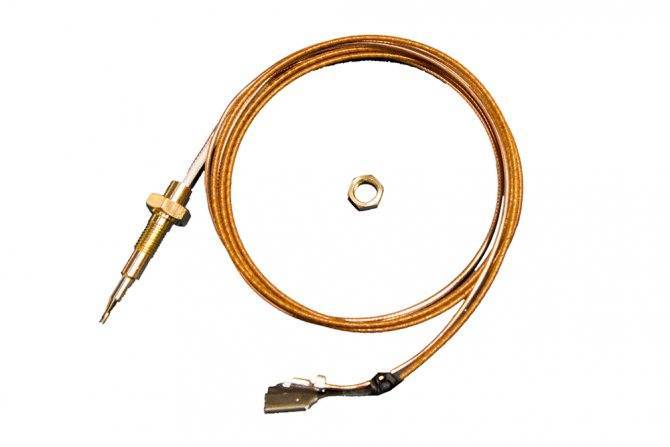

Сегодня большинство газовых духовок и духовых шкафов используют автоматическую систему контроля, которая делает их использование безопасным. Одним элементом является термопара, которая крепится к кронштейну жарочной горелки на расстоянии 147 мм от вертикальной оси горелки.

Включение газовой духовки происходит нажатием и поворотом ручки крана. Электронное зажигание воспламеняет горелку, где находятся термопара. Термопара непосредственно связана с электромагнитным клапаном резьбовым соединением. Нагреваясь, термопара вырабатывает слабое напряжение для намагничивания клапана. Магнитное поле держит клапан в открытом состоянии и на горелку поступает газ.

Если кончик термопары обгорит клапан мгновенно перекроет подачу газа, поэтому если газовая духовка не работает после отпускания ручки, виной тому неисправная термопара системы «газ-контроль».

Причина №2. Неисправен термоэлектромагнитный клапан.

Второй элементы системы безопасности. Его назначение — прекращение подачи газа на горелку при нарушении правил эксплуатации. Клапан состоит из: электромагнита, обмотки, нижнего клапана.

При нажатии на ручку нижний клапан упирается в тарелку верхнего клапана, вследствие этого газ направляется на горелку в духовке, где происходит зажигание и обогрев термопары. Возникшая ЭДС от нагрева термопары возвращается к клапану, где электромагнит получает возможность удерживаться в открытом состоянии. Если клапан получил механическое повреждение (нарушение изоляции обмотки), клапан отойдет от седла и перекроет подачу газа.

ИЛИ, ПРОБУЕМ ЧИСТИТЬ КОНТАКТ

В большей степени, газ в духовке тухнет из-за плохого контакта между термопарой и клапаном.

Для этого:

  • Вскрываем варочный стол плиты;
  • Отсоединяем термопару от клапана.
  • Контакт зачищаем наждачкой и обезжириваем.
  • Закручиваем гайку обратно.

Слабо горят конфорки

Бывает так, что как ни поворачивай ручку, конфорка горит только на минимальной мощности. Если не предпринимать никаких мер, со временем она может перестать гореть совсем. Скорее всего, причина в том, что забилась форсунка, подающая газ.

Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды.

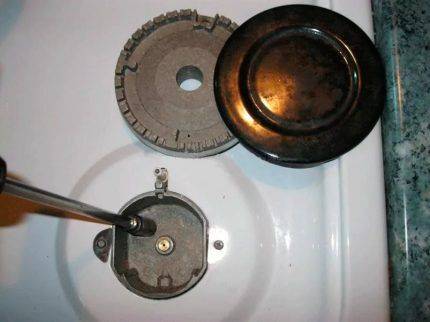

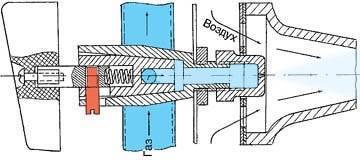

Почистить жиклер достаточно легко: для начала нужно снять верхнюю часть конфорок и поднять стол, в некоторых случаях может понадобиться замена жиклеров на плите. Форсунка конфорки – это небольшая деталь, верхушка газовой трубы, с тоненьким отверстием посередине.

Это отверстие нужно аккуратно прочистить. Делать это лучше всего зубочисткой. Использовать для прочистки металлические предметы не рекомендуется, чтобы не повредить отверстие.

Сбежавшая еда в форсунку попадает редко, ведь во время готовки она защищена верхней частью конфорки. Чаще причиной засора становятся чистящие средства, особенно – на основе соды

Чтобы вычищенная грязь вылетела наружу, а не просыпалась в газовую трубу, рекомендуем периодически открывать подачу газа на эту конфорку – буквально на полсекунды, но на полную мощность. Для безопасности при этом нужно открыть окно или включить вытяжку.

Подробнее о том, как увеличить мощность газовой конфорки можно прочесть в этом материале.
