Автономное электроснабжение для частного дома: обзор лучших локальных решений — Inomix.ru

Содержание

Энергия ветра для автономного электроснабжения

В том случае, когда метеорологические или какие-либо другие объективные причины не позволяют установить солнечные батареи или коллекторы, есть смысл обратить внимание на сборку и установку ветрогенератора. Он представляет собой турбину, размещенную на высоких (от 3 метров) башнях

Она улавливает кинетическую энергию вихревого потока, преобразует ее в механическую энергию вращением ротора и потом превращает в электроресурс посредством специальных инверторов.

Владелец частного дома, запланировавший установку ветряного генератора мощностью более 10 кВт, должен тщательно изучить информацию об изменениях направления и силы ветра в своей местности за последние 20 лет

Статистику могут предоставить метеослужба и различные интернет-сервисы, позволяющие наблюдать за погодой в онлайн-режиме. Если ветра в регионе считаются редким явлением и не имеют нужной силы, монтировать «ветряк» будет нецелесообразно.

Галерея изображений

Фото из

Ветрогенератор на загородном участке

Контроллер для ветряных установок

Аккумуляторы для запаса заряда

Инвертор для преобразования получаемого тока

Агрегат отличается надежностью, ветрогенератор не создает вредных выбросов в атмосферу и не оставляет отходов производства, но для полноценной работы остро нуждается в постоянном ветре, дующем со скоростью не менее 14 километров в час

Это очень важное условие, и если его не соблюсти, прибор просто не справится с поставленными задачами

Особенности работы генераторов

Генератор – это самый быстрый и простой способ обеспечить частный дом электричеством. Для работы агрегат использует бензин или дизельное топливо и в результате его сжигания выдает необходимое количество энергии.

Главным преимуществом является полная независимость устройства от сезонных изменений и погодных колебаний. К недостаткам относится обязательное наличие на участке специально оборудованного хранилища для топлива, рассчитанного на объем от 200 литров.

Дизельная генераторная установка удобна и проста в эксплуатации, но для полноценного функционирования ей необходимо получать не менее 250 мл горючего в час. Мощные станции, способные обеспечить энергией небольшой частный домик с фактическим потреблением ресурса в несколько киловатт за сутки, будут «есть» примерно литр солярки в течение 60 минут

Чаще всего бензиновые и дизельные генераторные установки используют в качестве резервных или временных источников получения электроэнергии. Это обусловлено тем, что для полноценной работы приборы требуют значительных объемов горючего, стоимость которого постоянно увеличивается.

Мощный бензиновый или дизельный генератор способен при наличии нужного объема топлива обеспечить бесперебойную подачу электричества. Однако устройство в процессе работы производит очень много шума. Чтобы не страдать из-за нежелательных звуков, стоит разместить агрегат в одном из прилегающих хозяйственных помещений, расположенных на некотором расстоянии от собственного жилья и соседских домов

Само оборудование тоже имеет высокую цену и нуждается в профилактическом обслуживании. К более выгодным вариантам генераторных установок относят газовые агрегаты. Они не нуждаются в бесперебойных поставках горючего и не требуют наличия хранилища для топливных материалов.

Однако полноценную работу этих приборов обеспечивает такой пункт, как обязательное подключение к центральной газовой сети, что далеко не всегда является возможным и доступным.

Установка в доме газового генератора осуществляется только на основании пакета разрешительных документов и при обязательном участии в монтаже бригады мастеров из местного газораспределительного предприятия. Подключать к газопроводу прибор самостоятельно не рекомендуется во избежание потенциально возможных в будущем утечек и различных неполадок

Именно из-за этих сложностей генераторы редко выбирают в качестве основного источника для поставки электричества в частный дом.

Зато генераторы – идеальное решение для временного использования, к примеру, на время строительства загородного дома и оформления документов для его подключения:

Галерея изображенийФото из Бензиновый или дизельный генератор решит все вопросы по электроснабжению на стадии возведения дома. Его энергии вполне хватает для питания инструмента и обеспечения условий строителям: отопления, приготовления пищи, освещения и т.д. Для хранения выработанной устройством энергии потребуются аккумуляторы, для преобразования прямого тока в переменный нужен будет инвертор Генератор «на отлично» справится с выработкой энергии, требующейся линиям освещения. Для того чтобы не слышать шум оборудования, в эти часы лучше питаться от аккумуляторов Пока производится отделка дома, устройство электропроводки и оформление документов генератор просто необходим Генератор на время проведения строительных работЧетыре аккумулятора и инверторОсвещение ночью и в вечерние часыОсвещение для проведения проводки и отделки

На протяжении первых этапов строительства генератор послужит основным источником энергии, а после оформления документов и получения разрешений на подключение к общей энергосети, он станет резервным оборудованием и безусловно не раз пригодится.

Локальные системы гидроэнергии

Использование гидротурбины для обеспечения жилого дома электричеством – вполне реальный и выгодный вариант, но лишь в том случае, когда вблизи строений располагаются речка или озеро. Небольшая система, работающая на энергии воды, абсолютно безопасна как в экологическом, так и в социальном плане, очень проста в эксплуатации и имеет хороший КПД.

Малые гидротурбины полностью автоматизированы и не требуют участия в своей работе человека. Качество вырабатываемой ими энергии соответствует всем требованиям ГОСТа как по частоте, так и по уровню напряжения

Срок полноценной работы миниатюрной гидроэлектростанции превышает 40 лет. Для корректного функционирования система не нуждается в крупных водохранилищах и не требует затопления больших территорий.

Галерея изображенийФото из Для того чтобы использовать воду с целью генерации электроэнергии, нужно добиться либо сужения русла, либо перепада высот в течении ручья или небольшой реки В изготовлении самодельной турбины используются разнообразные подручные средства: обода велосипедных колес, барабан стиральной машинки, диск от автошины грузового транспорта С усилием падающая на лопасти колеса вода приводит его в движение. Вращаясь колесо вырабатывает энергию, которая через контроллер и инвертор передается потребителю или накапливается в аккумуляторах Для повышения производительности привычное колесо с лопастями заменяют шнеком, но изготовить в домашних условиях такой элемент не представляется возможным Вариант использования энергии водыСамодельная турбина из колесных ободовПринцип работы мини гидроэлектростанцииШнек в устройстве гидроэлектростанции

Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.

Работа инверторов с альтернативными источниками резервного питания

Современные силовые инверторы вместе с аккумуляторами позволяют обеспечить автономную работу всех домашних бытовых приборов за счет использования альтернативных источников электроснабжения. В этом случае в гибридную систему включаются, помимо генератора, солнечные панели и ветрогенератор. Также система резервного электроснабжения может функционировать только с возобновляемыми источниками энергии.

Энергию солнца или ветра аккумуляторные батареи могут накапливать при помощи специальных контроллеров заряда в те моменты, когда она доступна. При достаточном уровне заряда АКБ инверторы преобразуют постоянный ток аккумуляторов в переменный с чистой синусоидой, который используется для поддержания работоспособности бытовых приборов и техники.

Еще один вариант применения инверторов — построение систем бесперебойного питания в ситуациях, когда подключение к сети есть, но не отличается стабильностью. Автономный источник питания на базе инверторов с аккумуляторными батареями и солнечными панелями в этой ситуации используется не только при исчезновении напряжения в стационарной сети, но и для приоритетного использования энергии солнца в целях экономии сетевой электроэнергии.

Для работы с альтернативными источниками энергии: солнечными панелями и ветрогенераторами хорошо подходят инверторы Victron серии Phoenix Inverter мощностью от 1,2 кВА до 5 кВА.

Инвертор Victron серии Phoenix представляет собой профессиональное техническое устройство для преобразования постоянного тока в переменный. Разработанный с применением гибридной технологии ВЧ, он рассчитан на соответствие самым высоким требованиям. Его функция заключается в обеспечении питанием любой автономной системы электроснабжения с необходимостью получения высокого качества тока на выходе со стабильным напряжением в виде чистой синусоиды. В быту напряжение с чистым синусом требуют такие приборы, как газовый котел, холодильник, микроволновка, телевизор, стиральная машина и прочее.

Полностью автономное электроснабжение частного дома с различными бытовыми электроприборами требует как высокого качества напряжения, так и возможности инвертора справляться с пусковыми токами трудных нагрузок (компрессор холодильника, электродвигатель насоса и т.п.). Удовлетворить эту потребность может функция SinusMax инвертора Phoenix. Она обеспечивает двукратную кратковременную перегрузочную способность системы. Более простым и ранним технологиям преобразования напряжения это не под силу.

Энергопотребление инвертора:

на холостом ходу: от 8 до 25 Вт в зависимости от модели;
в режиме поиска нагрузки: от 2 до 6 Вт, этот режим сопровождается регулярным включением системы каждые две секунды в течение короткого периода времени.
при постоянной работе в энергосберегающем режиме (AES): от 5 до 20 Вт.

Автономные системы электроснабжения позволяют осуществлять собственное управление и мониторинг через подключение инвертора к компьютеру. Для своих инверторов компания Victron Energy разработало программное обеспечение VEConfigure. Подключение осуществляется через интерфейс MK2-USB.

Инверторы Phoenix Inverter и Phoenix Inverter Compact могут работать как в параллельных конфигурациях (до 6 инверторов на фазе), так и в 3-х фазных. Оптимальные в соотношении «цена/качество» они подходят не только для дома, но и для автономного электроснабжения транспорта, мобильных комплексов.

Гидроэлектростанции

Реже всего в качестве автономного источника питания используется гидроэлектростанция по одной простой причине, далеко не у всех возле дома протекает река или мощный ручей.

Суть работы такой станции заключается в том, что вода вращает лопасти турбины, за счет чего генератор вырабатывает электричество.

Положительные качества гидростанций таковы: стабильная подача энергии круглосуточно, поскольку вода в реке или ручье не замедляет скорость движения. Такие станции полностью экологичны, долговечны и практически не требуют обслуживания.

Главным же их недостатком является необходимость установки на берегу реки или возле ручья. При этом скорость движения воды должна быть высокая.

Гидростанция способна вырабатывать энергию и при медленном движении воды, но в таком случае река зимой будет покрываться льдом, и использовать станцию уже не получиться.

Большая же скорость воды будет являться гарантией того, что река или ручей не перемерзнут. Второй недостаток – стоимость станции.

И все же концепция обеспечения дома автономной системой энергообеспечения является перспективной и многие ею интересуются.

Выше мы рассмотрели основные виды источников электричества, но их одних недостаточно, чтобы в доме была электроэнергия.

Дополнительно стоит отметить, что эффективность любой автономной системы зависит от правильности расчетов.

Ветрогенераторы и зелёный тариф

Использование ветрогенераторов для бытовых энергетических целей применяется в мире достаточно давно. Европа производит энергию от ветра в течение многих лет – в Германии, Испании, Дании и Франции. Многие другие страны такие, как Китай и Индия, в последнее время начали интенсивно развивать своё производство энергии ветра.

Ветровые турбины имеют три основные части: лопасти, мачта и генератор. Три больших лопастных винта установлены на вершине большой мачты, которые приводит в движение ветер. Если турбина производит больше энергии, чем нужно, её можно направить в общую энергосистему, по так называемому зелёному тарифу. Такой тариф применяется практически во всех странах мира (кроме России).

В Украине в 2018 году по «зелёному тарифу» государство возвращает за поставку в сеть «лишнего» кВт в таких размерах:

для частных электростанций мощностью до 30 кВт – 18 евро центов за 1кВт/час ;
для наземных промышленных станций 15 евро центов за 1 кВт/час;
для крышных — 16, 3 евро центов за 1 кВт/час.

Такой подход даёт возможность бытовому производителю электроэнергии окупить все свои затраты по установке электростанций мощностью 30 кВт всего за 4 года, получая ежегодную прибыль порядка 6500 у. е. По мере того как ветрогенераторы становились все более популярными, они стали дешевле и доступными для широкого круга потребителей.

К преимуществам ветрогенератора можно отнести следующие:

Ветер бесплатный и 100% возобновляемый;
ветрогенератор не загрязняет окружающую среду выбросами парниковых газов и другими вредными веществами;
требуют для размещения небольших площадей, так как размещены на большой высоте;
создают интересный ландшафт;
отличный резервный источник автономного электропитания в отдалённых населённых пунктах;
низкий срок окупаемости при использовании «зелёного тарифа» до 4 лет.

Но у ветрогенераторов есть и свои недостатки:

Высокая первоначальная стоимость энергоснабжения;
необходимость наличия земельных участков под строительство;
необходимость наличия достаточного ветропотенциала местности;
габаритность, строительные нормы могут не разрешить установку турбин в некоторых местах;
шумовое загрязнение окружающей среды и аварийная зональность для перелётных птиц;
низкий уровень использования — до 30% от установленной мощности;
высокий уровень грозовой опасности.

Оглядываясь на эти данные, похожее, что такое автономное электричество имеет больше «минусов», чем «плюсов». Однако сила ветра оказывает гораздо меньшее воздействие на окружающую среду, чем электроэнергия, произведённая из угля или нефти, поэтому для жителей районов, имеющих стабильный энергетический ветер, такой вид источника автономного электропитания дома очень перспективный.

Технические характеристики ветрогенераторов для автономного электропитания дома

Каждая разновидность ветрогенераторов имеет свои характеристики, сравнить которые можно при помощи таблицы:

Марка/производитель	Мощность кВт	Напряжение, В	Диаметр ветроколеса, м	Скорость ветра, м/с
Т06/Китай	0,6	24	2,6	9
Т12/Китай	1,2	24/48	2,9	10
Т23/Китай	2,3	48	3,3	10
Т60/Китай	6	48/240	6,6	11
Т120/Китай	12	240	8	11
Passaat/Голландия	1.4	12/24/488	3,1	14
Montana/Голландия	5	48/240	5	14
Alize/Голландия	10	240	7	12
W800/Украина	0,8	48	3,1	8
W1600/Украина	1,6	48	4,4	8

Генераторные установки

Это доступное и простое решение. Генераторное оборудование продается в специализированных магазинах. Его можно свободно приобрести, потратив относительно небольшую сумму.

Только нужно учитывать важные особенности:

Большое потребление жидкого топлива
Повышенный уровень шума
Недостаточная мощность

Большое потребление бензина — главная проблема. Такие автономки оказываются затратными. Люди давно убедились в этом, так что при любой возможности подыскивают иной выход.

Повышенный уровень шума нарушает спокойствие в доме. Оптимальная эксплуатация достигается исключительно после установки за пределами жилья. Из-за чего появляются сложности, которые заставляют подыскивать отдельно стоящее помещение.

Показатели мощности жидкотопливных генераторов не так высоки. Обычно подобные источники применяются только в качестве временной замены традиционного подключения. Системы не могут полностью обеспечить энергоснабжение, потому в одиночку практически не применяются.

Взвешенная оценка независимой системы

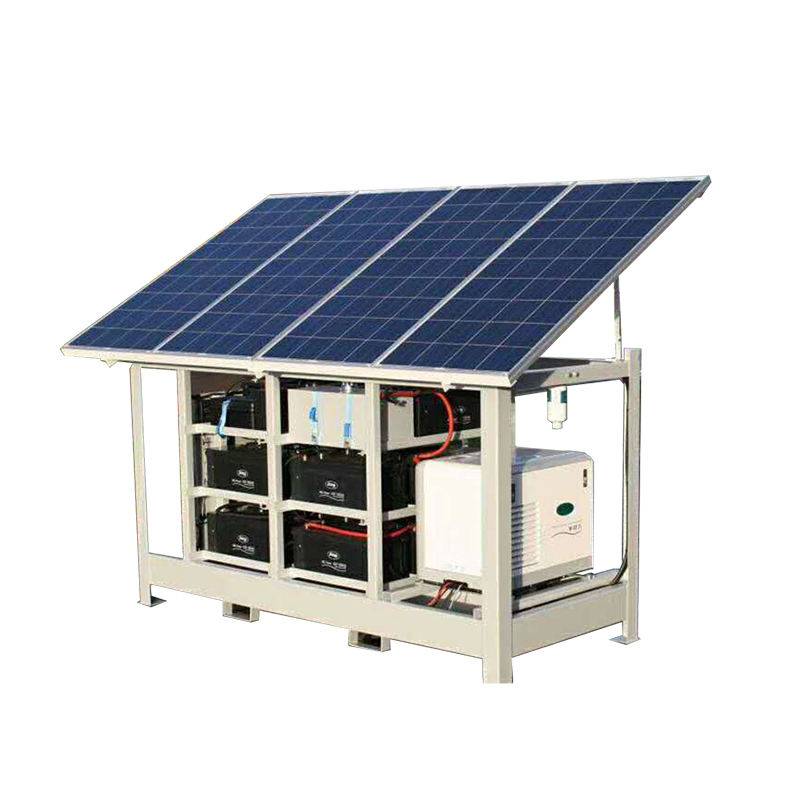

Современные системы для автономного электроснабжения используют самые разные ресурсы для выработки энергии. Это позволяет получать качественное электричество без перепадов даже в самых отдаленных и малонаселенных местах, куда еще не успели добраться все блага цивилизации.

Достоинства автономной электрики

Основное достоинство систем автономного электроснабжения – отсутствие норм потребления и платы за использованную энергию. Это позволяет обеспечить в жилом доме любой уровень комфорта, независимо от того, проходят ли рядом центральные коммуникации или нет.

Если предварительные расчеты мощности произведены верно и не занижены, система будет работать как часы и хозяева не столкнутся с такими проблемами, как неожиданное отключение электричества и перепады напряжения.

Веское преимущество автономного энергоснабжения заключается в отсутствии скачков, падения и превышения напряжения в сети, из-за которого в разы быстрее выходит из строя бытовая и компьютерная техника

Сведется к нулю риск того, что бытовая техника, имеющаяся в жилом помещении, выйдет из строя или сгорит из-за неожиданного скачка мощности. Количество и качество получаемой электроэнергии всегда будет одинаковым и именно таким, как было запланировано изначально в проекте.

Оборудование, обеспечивающее независимые поставки электроэнергии, имеет высокий уровень надежности и крайне редко выходит из строя. Это преимущество сохраняет актуальность при соблюдении базовых правил эксплуатации и регулярном обслуживании отдельных элементов и всей системы целиком.

Кроме того, уже сегодня работают экспериментальные программы, позволяющие владельцам продавать излишки электроэнергии государству. Однако об использовании этой интересной возможности стоит подумать заблаговременно, еще на стадии разработки проекта системы электрообеспечения.

Дополнительно потребуется оформить пакет разрешительных документов, подтверждающих способность имеющихся в наличии приборов вырабатывать нужный объем энергии надлежащего качества.

Недостатки независимого электроснабжения

К минусам независимой системы электроснабжения относят довольно высокую стоимость оборудования и значительные расходы на эксплуатацию.

К недостаткам автономного энергоснабжения относят необходимость выделять пространство под размещение оборудования, проводить самостоятельное обслуживание системы и замену изношенных элементов за свой счет

Электрики настоятельно рекомендуют хозяевам очень внимательно производить все расчеты и четко выяснять технические параметры запланированной к монтажу системы. Иначе может возникнуть ситуация, когда агрегат, производящий электроэнергию, выйдет из строя, так и не успев окупиться.

Ремонт автономного комплекса владельцы тоже осуществляют за свой счет, а эти услуги стоят значительных денег. Если же дом находится в отдаленном или труднодоступном районе, за мастерами придется поехать лично или дополнительно оплачивать выезд бригады на место.

Причем делать все понадобится достаточно быстро, так как домашние коммуникации и удобства, работающие на электроэнергии, в это время будут недоступны.

Если в качестве автономной системы по выработке энергии выбраны модули из солнечных батарей, их потребуется периодически очищать от мусора в ветреную погоду, а в зимний период обязательно освобождать от снега. Только при таком уходе они будут полноценно функционировать в течение всего эксплуатационного периода

Значительно снизят шанс поломки автономных устройств регулярный профилактический осмотр и плановое техническое обслуживание действующих агрегатов, но и для этого может понадобиться визит специалистов, стоящий денег.

Конечно, часть таких работ хозяин сделает самостоятельно, но более серьезные моменты, требующие определенного опыта и специфических знаний, все равно повлекут за собой профессиональное вмешательство.

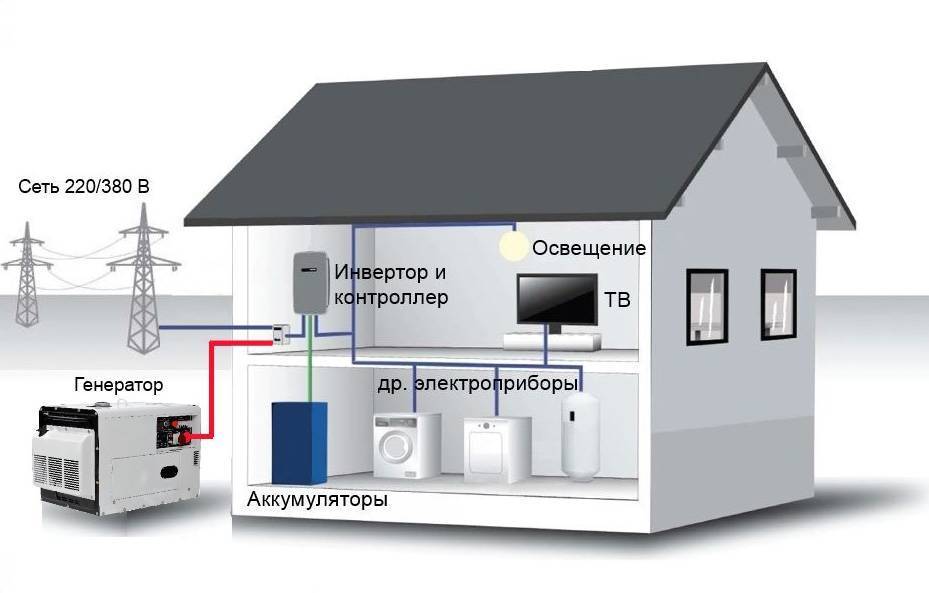

Принцип работы и устройство бестопливных источников электроснабжения

Автономная система снабжения электроэнергией с участием бестопливных источников энергии в настоящее время является самой технологичной и сложной. Это обусловлено тем, что кроме технологичности данных устройств, которые способны из «ничего» вырабатывать электричество, существует и значительный по объему комплекс вспомогательного, но необходимого оборудования. Его назначением является накопление и переработка электрической энергии в абсолютно пригодный для бытовых приборов электрический ток.

Схема рассматриваемых нами систем работает по вполне понятному и простому принципу, несмотря на большую сложность используемого в ней оборудования. Ее можно разделить на три главные части:

Сам источник, вырабатывающий электроэнергию, в качестве которого чаще всего выступают ветрогенератор, солнечные батареи и прочие другие источники низковольтного тока.
Массивная и объемная накопительная часть, которая представлена блоком аккумуляторов.
Система преобразования, в основу работы которой положен принцип действия инвертора. Он является той необходимой частью системы, которая определенным образом способна преобразовывать низкое напряжение в более высокое.

Все эти составные части являются важными составляющими элементами системы автономного энергоснабжения. Существование и работа их друг без друга невозможны.

Особенности работы генераторов

Аккумуляторы

Для накопителей, выравнивающих энергопотребление, обычные свинцово-кислотные аккумуляторы не подходят. Это связано с малым количеством циклов заряда-разряда, а также необходимостью обслуживания аккумуляторов (при-ходится регулярно доливать дистиллированную воду из-за испарения электролита). В солнечных электростанциях небольшой мощности применяются так называемые гелевые аккумуляторы. В них электролит находится не в форме жидкости, а в форме геля. Такие аккумуляторы не требуют обслуживания. Их недостатком является то, что при зарядке свыше номинального уровня они быстро выходят из строя, но эта проблема решается при помощи современных микропроцессорных контроллеров. Уникальным преимуществом гелевых аккумуляторов является их возможность работы при низких (до —15°С) температурах. Благодаря этому нет необходимости специально отапливать накопитель, размещенный на улице, достаточно тепла, отводимого от контроллера.

Более совершенными являются никель-кадмиевые (NiCd) аккумуляторы. Они надежны и обеспечивают сохранение большего количества энергии в меньшем объеме. Тем не менее для накопителей энергии, сглаживающих пики потребления в сети, данные аккумуляторы непригодны из-за ярко выраженного «эффекта памяти». При неполном разряде и последующем заряде емкость аккумулятора снижается. Требуется полностью разряжать аккумулятор и потом заряжать его до 100%. Для рассматриваемого применения такие аккумуляторы непригодны. Более продвинутые никель-металлогидридные (NiMH) аккумуляторы обладают большей емкостью, «эффект памяти» в них менее выражен, но все-таки присутствует.

Аккумуляторы типоразмера 18650 используются в электромобилях, и они же являются основой накопителей энергии

Наиболее популярным сейчас являются литий-ионные (Li-Ion) аккумуляторы. Именно их сейчас используют в накопителях, устанавливаемых непосредственно у потребителей, а также в ключевых местах электросети. Кстати, идея создания накопителя, стоящего у потребителя дома, возникла из необходимости использования аккумуляторов типоразмера 18650, применяемых в электромобилях. По мере износа аккумуляторной батареи в электромобиле производитель забирает ее себе обратно (почему — будет сказано далее). Аккумуляторы, которые уже не могут обеспечить нужную тягу электромобилю, тем не менее подходят для использования в бытовом накопителе энергии. После всестороннего тестирования их туда и ставят. Что же касается накопителей, устанавливаемых на узлах электросети, то в них используют новые аккумуляторные батареи, но есть проекты построения таких накопителей и на основе аккумуляторов, ранее стоявших в электромобилях.

Накопитель Tesla Powerwall 2

Преимуществами Li-Ion аккумуляторов являются: высокая плотность накапливаемой энергии, пренебрежительно малый уровень «эффекта памяти», низкое выходное сопротивление, что позволяет на пиках нагрузки отдавать потребителю большую мощность. Но есть и недостатки. При неправильных зарядке и эксплуатации аккумуляторы не просто выходят из строя, они могут воспламеняться и даже взрываться. Проблема решается с помощью микропроцессорных контроллеров в зарядных устройствах, тем не менее, иногда такие устройства могут давать сбои. Литий — чрезвычайно токсичный химический элемент, вот почему производители электромобилей в обязательном порядке забирают себе обратно отработавшие свое аккумуляторы. Наконец, запасы лития в мире ограничены, уже в ближайшее время прогнозируется нехватка этого металла.

Технические характеристики АКБ для дома

Как заряжать литий ионный аккумулятор

Многие производители предлагают батареи с индивидуальными показателями, но большинство из них относительно схожи и имеют следующие характеристики:

Рабочее напряжение номиналом 12 Вольт. Это средний показатель наиболее распространённых изделий; бывают АКБ и 24 Вольта, но используются они весьма редко;
Емкость батареи для резервирования электроэнергии бывает разной: от 50 до 500 А/час. При необходимости больших объемов питания такие АКБ можно соединить в параллельную схему. Определить номинальную емкость изделия можно по весу: чем он выше, тем больше в детали свинцовых пластин, соответственно, и электрически заряженного материала намного больше;
Габариты и корпус. В большинстве моделей в качестве оболочки используется герметично запаянный пластик, который хорошо переносит перепады температур и не боится влаги, а также окисления внутренней среды;
Максимальный цикл заряда и разряда детали. В зависимости от емкости и устройства АКБ, она бывает от 50 до 250 циклов. Выбирать батарею для использования в бесперебойном электропитании необходимо, учитывая этот параметр, так как чем выше данный показатель, тем дороже будет АКБ.

Это основные характеристики, которые присущи большинству моделей аккумуляторов, используемых в качестве накопителя энергии в системах бесперебойного или аварийного электроснабжения.
