Тепловая пушка для дома своими руками

При наличии необходимых навыков, свободного времени и материалов, может быть изготовлена тепловая пушка своими руками. На самом деле, это не так сложно, как кажется. Необходимо лишь неплохо разбираться в конструктивных особенностях тепловых пушек.

Итак, при изготовлении пушки необходимо выполнить два корпуса: верхний и нижний, который будет служить баком для того или иного топлива. Что касается материала для изготовления прибора, то он должен отличаться небольшой теплопроводностью

Данная мера позволяет сделать нижний корпус  неуязвимым для нагревания, что чрезвычайно важно, так как он будет располагаться в непосредственной близости от источника повышенной температуры. Однако многие специалисты советуют предусмотреть слой качественной теплоизоляции, предотвращающей нагревание топливного бака

Непосредственно над баком с топливом необходимо расположить корпус тепловой пушки. Так, для изготовления  дизельного прибора понадобится кусок достаточно широкой трубы, выполненной из прочной стали или металла. Трубу стоит выбирать в зависимости от толщины стенок: чем они толще, тем лучше труба. Торцы корпуса тепловой пушки нужно закрыть сеткой или решеткой.

В сам корпус изделия вставляются следующие элементы:

  • вентилятор;
  • насос;
  • электродвигатель;
  • камера сгорания топлива;
  • форсунка.

Стоит отметить, что корпус прибора не должен опираться на топливный бак, что создает большую опасность для последнего. Как правило, корпус приподнимается над баком на высоту примерно в 20 см. Между двумя основными блоками устраивается специальный фильтр для топлива. Он соединяется с топливным баком металлической трубкой.

Подкачиваемое встроенным насосом топливо попадает на форсунку, после чего поджигается. Процесс горения топлива происходит в камере сгорания, а поджигается используемое топливо в толстой трубе из металла. Ее диаметр примерно в 2 раза меньше самого корпуса тепловой пушки. Крепится эта трубка практически в центре всего устройства и обладает расположенным вертикально отводом для продуктов сгорания.

Таким образом, сделать тепловую пушку своими руками можно, однако придется учесть массу нюансов и отнестись к процессу со всей ответственностью, так как в противном случае могут пострадать не только стены дома, но и живущие в нем люди. Достоинством тепловой пушки, выполненной своими руками, является и то, что ее будет достаточно легко ремонтировать, так как вы точно будете знать ее устройство и конструктивные особенности.

Видео: фабричный аналог дизельной самоделки

Итак, современные тепловые пушки представлены на рынке отопительных приборов в достаточно широком ассортименте, позволяющем подобрать ту или иную модель, максимально подходящую к условиям эксплуатации. Функциональность, практичность, эстетичный внешний вид и компактность большинства тепловых пушек делают их «сердцем» жилого дома, согревающим и дарящим тепло окружающим.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

  1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
  2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
  3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
  4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
  5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке
Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке
Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Производители тепловых пушек на отработке

В продаже можно встретить готовые модели устройств, работа которых осуществляется на отработанном масле. От самодельных устройств они отличаются эстетичным внешним видом, высоким КПД, энергоемкостью, а также высокими техническими характеристиками.

Современные модели оснащены электророзжигом и автоматикой, благодаря которой можно регулировать подачу топлива, экстренно отключать прибор при внештатных ситуациях, устанавливать различные тепловые режимы, адаптировать агрегат к работе на разных видах топлива.

Аппараты, работающие на отработанных маслах, выпускаются фирмами, которые дислоцируются в Европе, США, Азии. Назовем лишь несколько авторитетных производителей и их топовые модели.

Популярные статьи  Ремонт холодильника Indesit: как найти и устранить типичные неисправности

Kroll: истинно немецкое качество

Известная компания, основанная более 30 лет тому назад, считается одним из мировых лидеров в области нагревательной техники (горелок, осушителей, тепловых пушек, генераторов).

Изделия этого бренда, имеющие все необходимые российские и европейские сертификаты качества, отличаются безопасностью, экономичностью, надежностью в работе, а также имеют привлекательный дизайн.

Master: компания с полувековым опытом

Известный американский производитель, являющийся одним из лидеров продаж теплового оборудования, особенно теплогенераторов. Техпараметры предлагаемых приборов демонстрируют рекордные показатели в отрасли, в то же время практически все варианты отличаются компактностью и мобильностью.

Линейка MASTER WA объединяет серию экономичный устройств, способных работать практически на любой разновидности отработанного топлива: моторных и биологических маслах, гидравлической жидкости. Мощность моделей, входящих в серию варьируется от 19 до 59 кВт, благодаря чему можно легко подобрать приспособление для отопления пространства определенной площади.

EnergyLogic: нагреватели на отработанном масле

Американская компания, имеющая 30-летний опыт работы и десятки запатентованных инноваций, придает особое внимание производству котлов, горелок, нагревателей и прочего оборудования, работающих на отработанном масле. В модели EnergyLogic EL-200H предусмотрен топливный насос, дающий возможность точно дозировать различные виды топлива. В ней имеются также жалюзи для выхода горячего воздуха, которые могут иметь различное расположение

В ней имеются также жалюзи для выхода горячего воздуха, которые могут иметь различное расположение

Продукция в основном изготовляется из нержавеющей стали, отличающейся стойкостью к коррозии и прекрасной способностью выдерживать высокие температуры. При этом используются стандартные детали, широко присутствующие на рынке, что облегчает эксплуатацию, упрощает монтаж и обслуживание.

Hiton: бюджетные приборы

Польская компания, датой основания которой является 2002 год.

Фирма специализируется на производстве экотопливных обогревательных приборов, включая теплогенераторы и тепловые пушки, работающие на отработанном моторном масле.

Нагреватели этой марки капельного типа  HP-115, HP-125, HP-145, HP-145R могут функционировать на отработанных минеральных маслах, на дизельном топливе или на смеси этих двух видов горючих, а также на растительных маслах.

Агрегат #2 — тепловая пушка на дизтопливе

Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.

Как работает такая конструкция?

Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.

Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.

Процесс сборки

Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме

Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:

  • камеру сгорания с вертикальным отводом;
  • топливный насос с форсункой;
  • вентилятор с электродвигателем.

Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.

При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов

Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.

Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:

Разнообразие тепловых пушек

Существует несколько типов классификации тепловых обогревателей.

Чаще всего их различают:

  • по конструкции ТЭНа – способ нагрева;
  • вид топлива, используемого в качестве источника тепла.

Кроме того, устройства также можно разделить по назначению на промышленные и бытовые.

Классификация метода нагрева

Хотя все тепловые пушки используются для повышения температуры окружающей среды, в зависимости от конструкции модели этот процесс может осуществляться по-разному.

Устройства прямого нагрева

В таких устройствах мощный вентилятор всасывает воздух из окружающей среды. Из-за прямого контакта с нагревательным элементом воздушная масса приобретает высокую температуру, после чего через специальное отверстие «выбрасывается» в помещение.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборкеНа схеме представлено схематическое устройство современных тепловых пушек с открытым и косвенным нагревом, с обозначением основных конструктивных элементов (+)

Такие агрегаты обладают относительно невысокой стоимостью и солидным КПД, но им не хватает экологичности. Все образующиеся продукты сгорания выбрасываются в атмосферу, что может быть не только неприятным, но и опасным для людей в помещении.

Чтобы этого не происходило, помещения, в которых используются такие устройства, необходимо регулярно проветривать или, что гораздо лучше, организовать внутри них принудительную вентиляцию.

Тепловые пушки с косвенным нагревом

Такие устройства имеют более сложную конструкцию, в которой предусмотрен теплообменник, в котором тепло отделяется от вредных продуктов сгорания. Последние направляются в специальную трубу, соединенную с дымоходом, по которой выхлоп отводится из помещения на улицу.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборкеВ устройствах с косвенным нагревом кольцевой теплообменник выполняет роль нагревательного элемента. Наличие дымохода затрудняет перемещение таких агрегатов, поэтому их часто используют в качестве стационарных источников тепла (+)

Хотя такие устройства более дорогие, а их эффективность несколько ниже, чем у устройств с открытой горелкой, они по-прежнему пользуются большим спросом из-за экологичности и безопасности использования.

Конкретную модель тепловой пушки следует выбирать исходя из предполагаемого использования. Варианты прямого отопления подходят для обогрева больших нежилых помещений (подвалы, склады).

Если устройство следует использовать в помещениях, где есть люди, например, в производственных цехах, лучше выбирать модели с косвенным обогревом.

Разделение по видам топлива

По топливу, на котором работают устройства, можно выделить следующие типы тепловых пушек:

  • Электрический. Такие агрегаты экологически чистые, не сжигают кислород и не выделяют в воздух вредных веществ, поэтому их можно смело использовать для обогрева жилых комнат. Минус один: довольно высокая цена на электроэнергию.
  • Многотопливные: дизельные пушки или горные агрегаты. Эти устройства работают с отработанным моторным и гидравлическим маслом, которые нельзя очистить или использовать иным образом. Эти устройства очень дешевы, однако не рекомендуется устанавливать их в местах массового скопления людей, а также в помещениях с непростой вентиляцией.
  • Водопад. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогрев помещения осуществляется мощным паровым потоком. Такие агрегаты часто используют в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или теплицах; их также можно использовать в жилых помещениях.
  • Инфракрасный. Сложные устройства, в которых тепло излучается инфракрасным излучением. Такие проекты отлично подходят для обогрева открытых пространств – их можно устанавливать на террасах ресторанов, в местах для вечеринок и в зонах отдыха.
  • Газ. Эти модели, о которых мы подробнее поговорим ниже, получили распространение благодаря оптимальному сочетанию качества и цены.
Популярные статьи  Финские печи для бани на дровах: выбор лучшей

Часто можно встретить разделение тепловых пушек на промышленные и бытовые модели. Первые отличаются высокой мощностью, габаритами и высокой ценой, вторые – небольшими размерами, меньшим тепловыделением и доступной стоимостью.

Главный критерий выбора тепловой пушки – ее мощность, которая должна соответствовать площади помещения, где будет использоваться прибор

Также важно обратить внимание на другие факторы: особенности конструкции (прямой, косвенный нагрев), мобильность, габариты. При выборе модели важно учитывать стоимость самого устройства, цену на топливо и экологическую безопасность

При выборе модели важно учитывать стоимость самого устройства, цену на топливо и экологическую безопасность

Производители

Самое нелегкое дело при покупке — это не выбор мощностей или характеристик

Это, конечно важно, но важнее — качество оборудования. А оно зачастую зависит от производителя

Газовые пушки не исключение. Тратить на это оборудование слишком большие деньги мало кто согласится — вариант-то временный. Обычно выбирают по критерию цена/качество. Под эту категорию подходят «полукитайцы». Это те, у которых управление находится в Европе-Америке, а производство в Китае. Примерно в той же категории российские пушки на газу. Вот перечень популярных марок:

  • Bally (Баллу). Завод есть в России, он и выпускает отопительные пушки на газу. Качество, как и отзывы, средние. Зато не проблема поменять по гарантии;
  • Resanta (Ресанта);

    Набор функций может отличаться

  • Master (Мастер);
  • Zubr (Зубр);
  • Кратон (Россия + Китай);
  • Калибр;
  • Интерскол.

Нельзя сказать, что все модели перечисленных выше производителей удачны. Есть очень даже неплохие, а есть — совсем «так себе».

Особенности ремонта дизельных пушек для обогрева помещений

Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.

Как выполнить ремонт дизельной тепловой пушки самостоятельно

Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.

Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

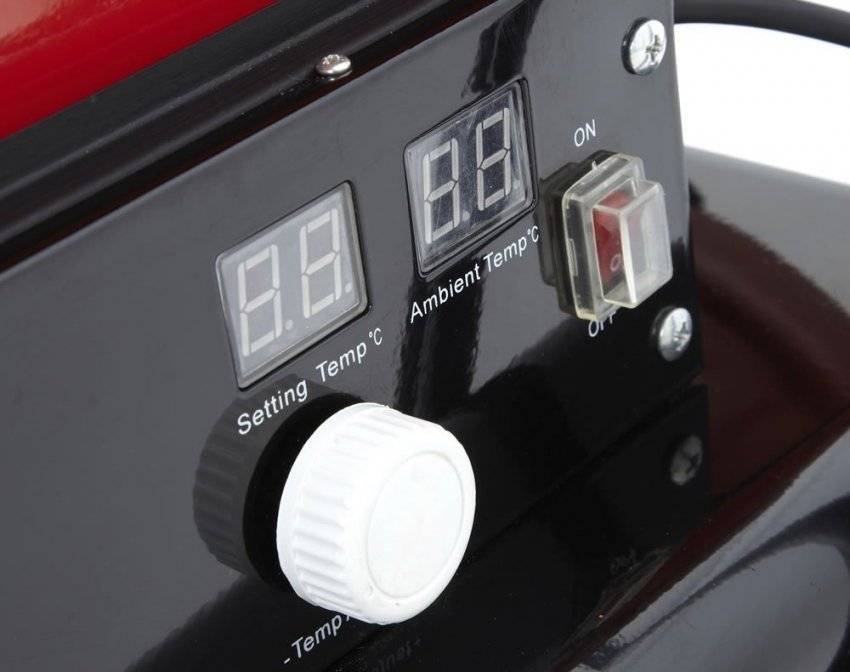

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха

Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.

Правила безопасной эксплуатации дизельных приборов

При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов

Важно! Не допускается использование бензина вместо дизеля

Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

  • сильная сухость во рту;
  • болевые и неприятные ощущения в носу и горле, а также области глаз;
  • головная боль, появившаяся внезапно;
  • тошнота.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

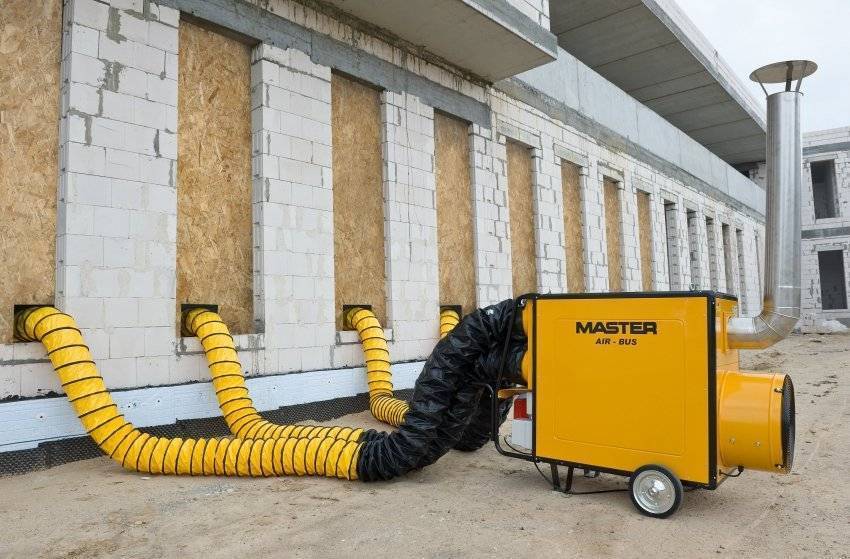

Профессиональная модель теплогенератора на дизельном топливе от компании Master

Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.

Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы. Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

  • Труба для корпуса диаметром 180 мм и длиной 1м.
  • Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
  • Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
  • Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

  • По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
  • Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
  • Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
  • Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
  • Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.
Популярные статьи  Ручной насос для воды из скважины: обзор моделей и цена

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Пушка газовая

Обогрев небольших подсобных помещений — вещь насущная и сегодня очень необходимая. Неотапливаемый гараж остался в прошлом. Но не каждый его владелец может обеспечить это небольшое помещение необходимым и достаточным теплом

Поэтому мастеровитые автовладельцы обращают свое внимание на опыт строителей, которые отапливают зимой объекты, закрывая их полиэтиленовой пленкой и используя тепловые пушки. Кстати, изготовить небольшую тепловую газовую пушку своими руками — не проблема

Здесь не требуются какие-то инструкции и чертежи. Все банально просто и очень даже эффективно.

Разновидности газовых тепловых пушек

Тепловая газовая пушка своими руками: пошаговая инструкция по сборкеВне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

  • Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками (у заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке).
  • В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
  • Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
  • При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
  • Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
  • Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
  • Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
  • Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
  • Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250о С.

Стандартная тепловая пушка своими руками: ее устройство и виды

Прежде чем создавать обогревающую пушку самому, нужно понять ее принцип действия и устройство. Такое название прибор получил из-за цилиндрической формы, которая сильно напоминает пушку. А по своей сути он очень напоминает тепловентилятор, способный за быстрое время обогреть помещение.

Что касается устройства, то оно довольно простое: корпус, вентилятор, блок управления и нагревающий элемент. Все пушки, работающие на различном топливе, отличаются только типом нагревательного элемента. Во всем остальном они похожи.

Дополнительно тепловая пушка может быть оборудованатерморегулятором, защищающим устройство от перегрева и термостатом, автоматически включающим прибор, когда температура снизится ниже указанной.

Тепловая газовая пушка своими руками: пошаговая инструкция по сборке

Принцип действия тепловой пушки:

  • Прохладный воздушный поток направляется вентилятором через отверстие в корпусе;
  • Полученное тепло от нагревательного элемента сдувается под воздействием воздушной струи;
  • Теплый воздух направляется туда, где он нужен для обогрева помещения.

Что касается типов пушек, то они различаются в зависимости от того, какое используется топливо.

Итак, основные виды тепловых устройств:

  1. Электрические – можно использовать для обогрева как жилых, так и нежилых помещений. В зависимости от мощности их можно присоединять к электрическим системам, имеющим две или три фазы.
  2. Дизельные – в качестве топлива используется дизель. Обычно такой прибор служит для отопления вспомогательных помещений.
  3. Газовые – один из самых эффективных видов, КПД которого достигает почти 100%. В качестве топлива используется газ. Применять такую пушку нужно только в нежилых помещениях.
  4. Водные – наименее распространенный тип, нагревательный элемент которого выполнен в виде теплообменника, содержащий горячую воду.

Если вы хотите использовать пушку в жилом помещении лучше выбрать электрический агрегат, а если нужно отопить гараж или мастерскую – дизельный или газовый.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
