Секционные ворота своими руками — поэтапный процесс установки

Содержание

Порядок монтажа гаражных секционных ворот

Секционные ворота своими руками — поэтапный процесс установки

К данному моменту проём и помещение должны быть тщательно подготовлены и в точности соответствовать параметрам купленного комплекта секционных ворот.

Следующая последовательность действий позволит собрать ворота:

  1. Разметить места крепления несущей конструкции.
  2. Собрать раму.
  3. Поднять раму и аккуратно расположить её в проёме, тщательно выверяя все углы. Точный наклон каркаса по вертикали и горизонтали следует регулировать подстановкой металлических планок.
  4. Собрать горизонтальные направляющие. Установить на потолке подвесы. Направляющие профили закрепить болтами на подвесах и соединить с вертикальными направляющими проёма.
  5. Соединить сэндвич-панели в единое полотно, начиная с нижних секций. Проверить плотность всех соединений, отсутствие избыточных зазоров. При необходимости, качество стыков можно отрегулировать верхними кронштейнами. На каждую панель навесить ролики.

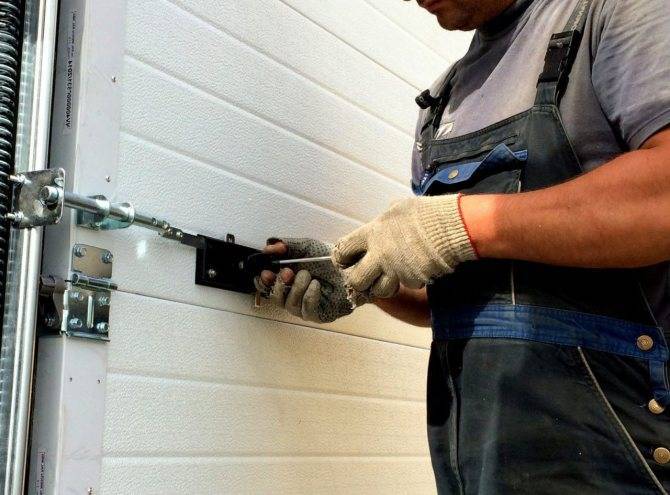

  6. Установить ручки, замки и другую необходимую фурнитуру.

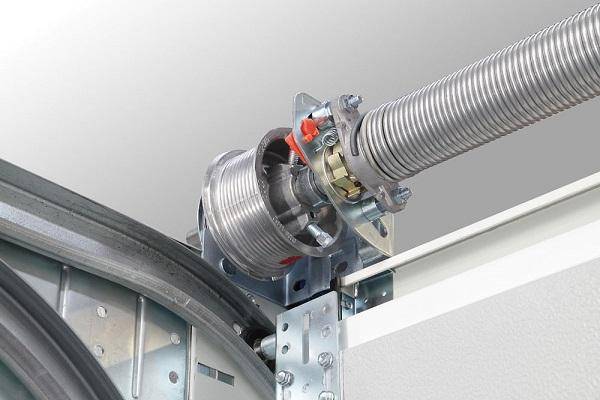

  7. Собрать и установить пружинный механизм, барабаны, провести и закрепить тросы.
  8. Закрыть механизм защитными кожухами.
  9. Проверить правильность установки. Каждый трос должен быть натянут в любой позиции створки ворот. Следует несколько раз подряд открыть и закрыть ворота, чтобы проверить, как полотно двигается. Когда полотно ворот держится на любом заданном уровне, не перекашивается, самопроизвольно не падает и не сдвигается вверх — монтаж выполнен верно.

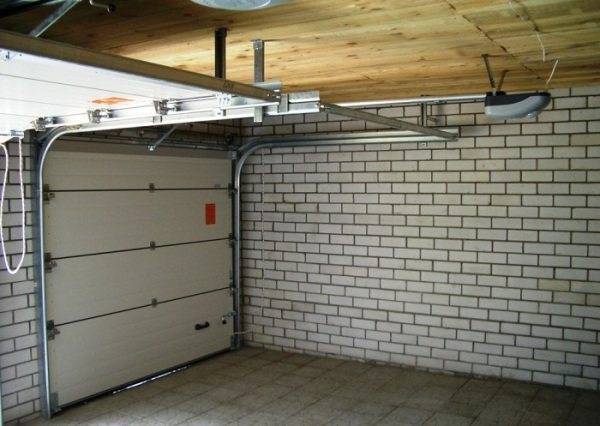

Если на воротах устанавливается автоматика, то требуется выполнить установку электропривода и присоединить его согласно инструкции.

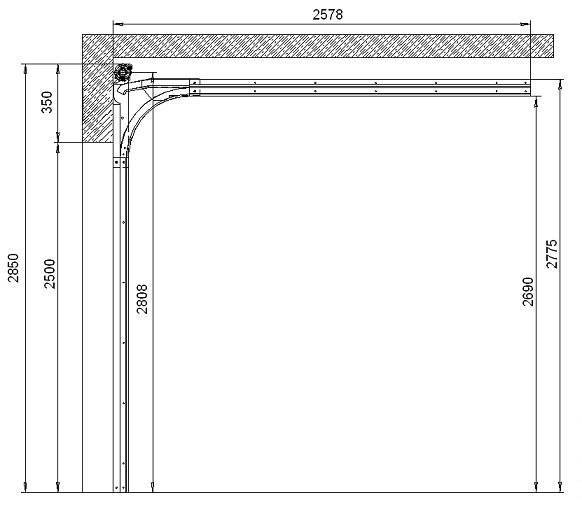

Установка секционных ворот

Конструкция современных гаражей отличается от тех, что строились несколько десятилетий назад. Сегодня автолюбители хотят защитить свой автомобиль не только от угона и осадков, но и от повышенной влажности и холода.

На такие гаражи обычно устанавливают подъемные ворота. Секционные конструкции отличаются простотой использования и небольшим весом. Их легко оборудовать электроприводом. Мотор при этом может иметь невысокую мощность. Такие ворота обычно используются при нехватке пространства.

Секционные ворота своими руками — поэтапный процесс установки

Многие автовладельцы оборудуют секционные ворота для гаража своими руками. Их установка занимает много времени и сил. Сделать такие ворота самостоятельно очень сложно, поэтому стоит рассмотреть процесс сборки заводского комплекта.

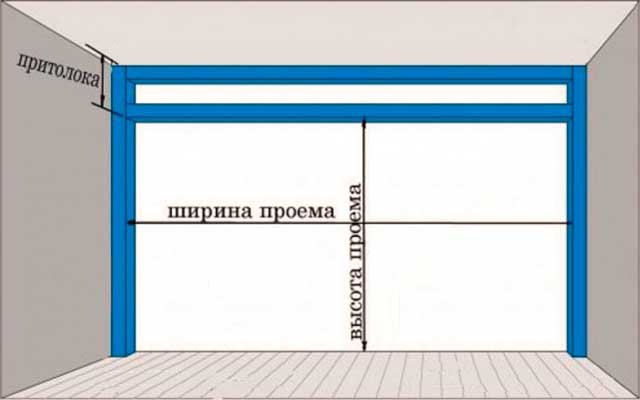

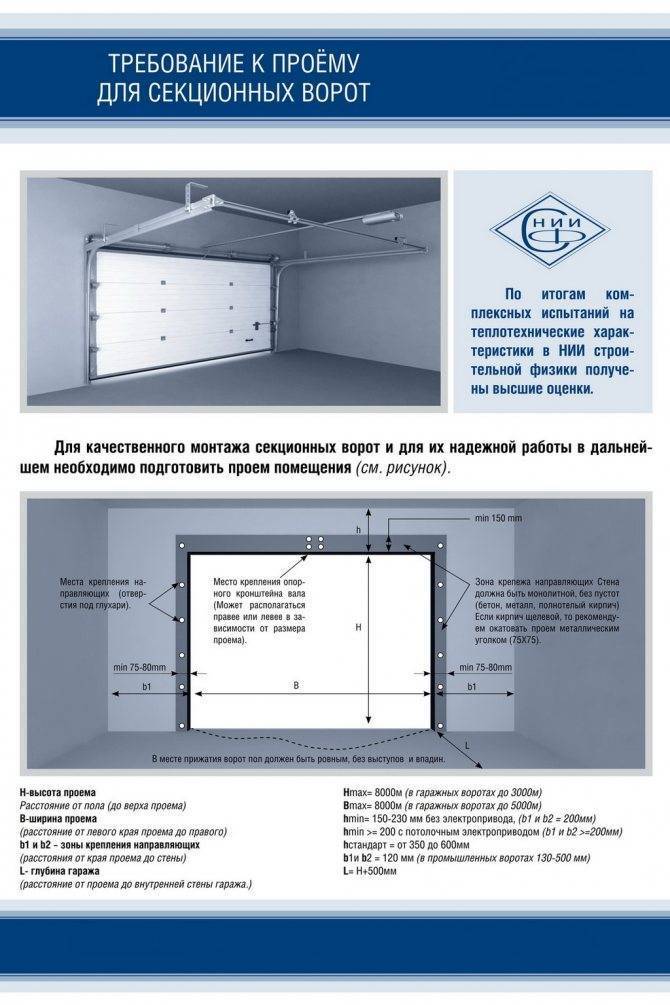

Подготовка проема гаража

Перед установкой секционных ворот в гараж следует подготовить входной проем. Для этого определяют точные размеры створки. Уровнем следует проверить, располагаются ли все детали проема в единой плоскости. Вертикальные и горизонтальные части должны быть параллельны друг другу.

Эти меры следует принять еще на этапе строительства гаража, чтобы в дальнейшем не возникло проблем с установкой и эксплуатацией ворот

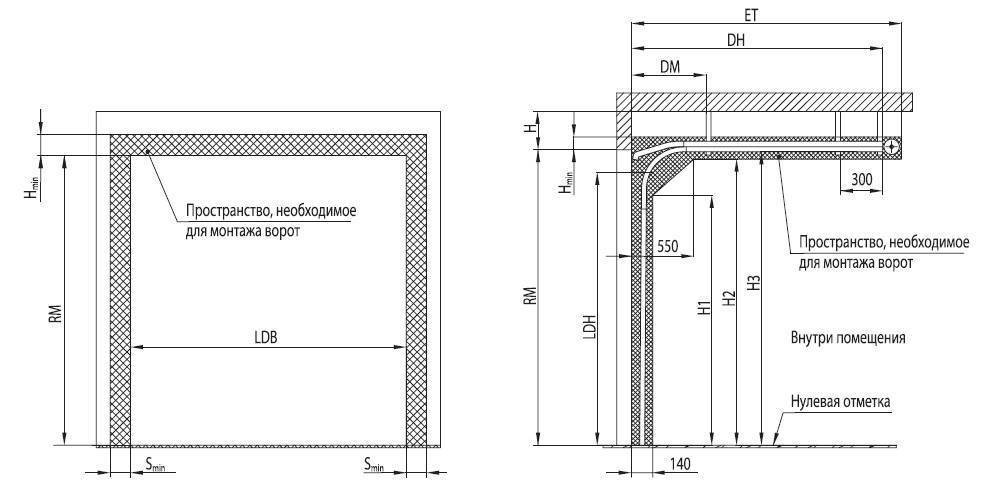

Важно определить параметры глубины помещения, необходимой для установки секционной конструкции. Их легко узнать, учитывая высоту дверного проема гаража

К этому показателю прибавляют полметра. При монтаже ворот с электроприводом к высоте добавляют 1 м. Секционную конструкцию следует монтировать только в случаях, когда гараж сделан из прочных и надежных материалов.

Секционные ворота своими руками — поэтапный процесс установки

При составлении проекта гаража важно помнить, что притолока должна иметь оптимальный размер – 25-50 см. Дверной проем обязательно выравнивают, а затем штукатурят

Это необходимо для оптимального прилегания ворот к стенам гаража.

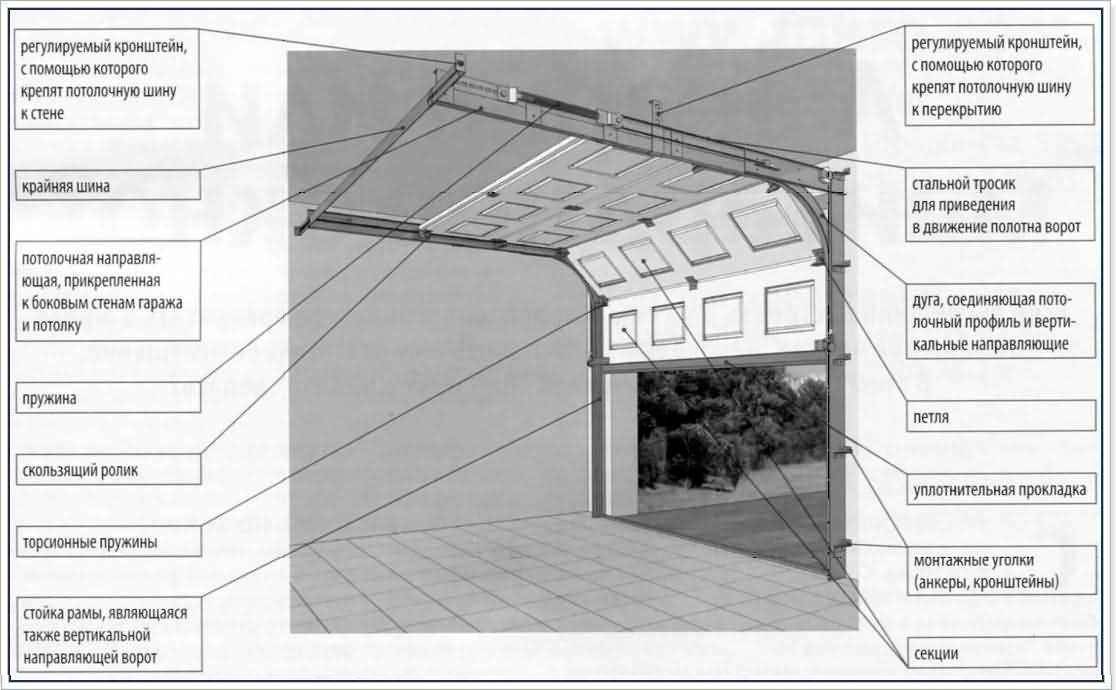

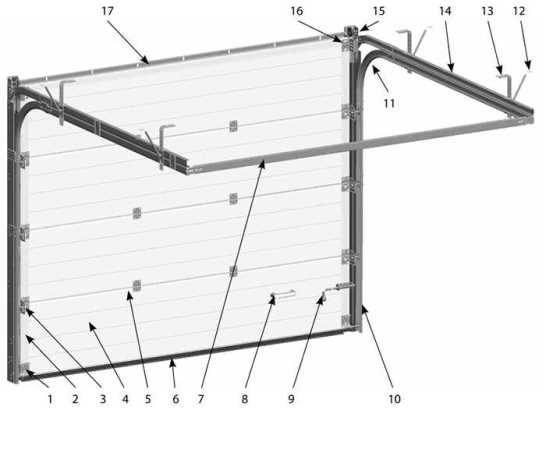

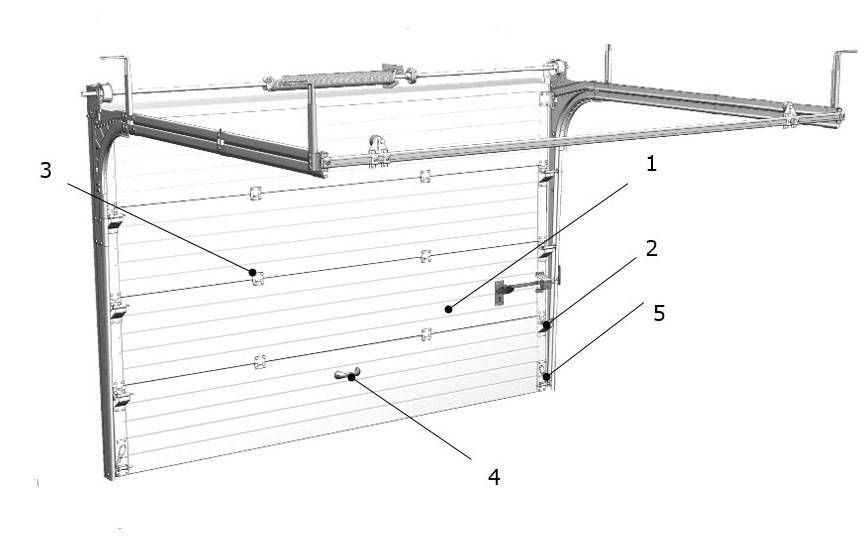

Конструкция секционных ворот

Обычные секционные конструкции включают в себя несколько элементов:

  • полотно – состоит из каркаса и заполнения;
  • направляющие – горизонтальные и вертикальные;
  • механизмы, необходимые для уравновешивания конструкции во время движения;
  • система механизмов, обеспечивающих открывание/закрывание ворот;
  • стандартные замки.

После завершения установки ворот автоматику можно оборудовать системой дистанционного управления, которая облегчит доступ в гараж.

Секционные ворота своими руками — поэтапный процесс установки

Особенности монтажа

Состоят секционные ворота для гаража из панелей, скрепленных петлями. С боков проема крепятся шины, заходящие под перекрытие. По ним будут двигаться секции. При открытии гаража они сворачиваются и располагаются сверху.

Панели для ворот выбирают на вкус автолюбителя. Однако перед покупкой лучше ознакомиться с отзывами. Современные модели оборудованы термопанелями.

Правила, обязательные к выполнению при установке секционных ворот в гараж:

  • во время работы использовать чертежи;
  • применять только качественные материалы;
  • вычислить размеры ворот с максимальной точностью.

Секционные ворота своими руками — поэтапный процесс установки

Начиная монтаж ворот своими руками, следует понимать, что на этот процесс уходит много времени. Лучшее заручиться поддержкой нескольких человек. Поэтапный монтаж секционной конструкции в гараже:

Сделать разметку, чтобы определить места крепления несущих деталей

Если их габариты окажутся больше, придется расширять проем гаража.
Собрать конструкцию рамы коробки.
Осторожно поднять ее и установить в проем гаража. Не следует сразу делать прочное крепление

Возможно, придется регулировать наклон рамы.

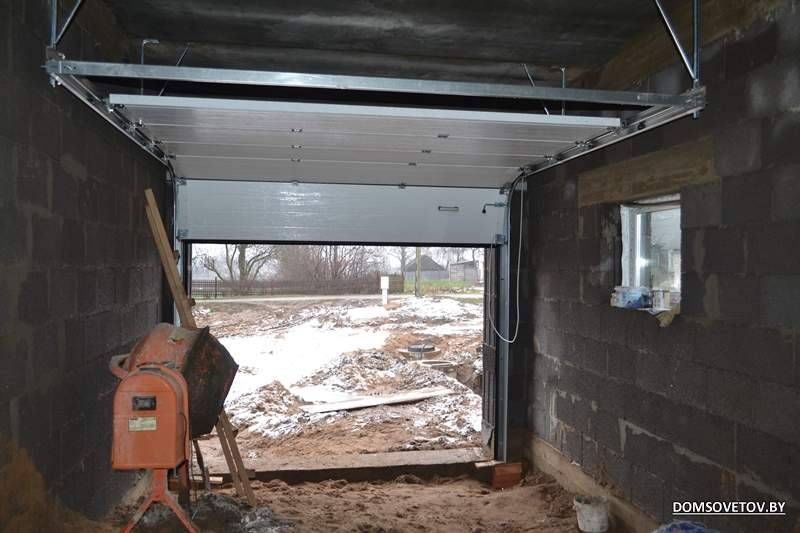

Поднять горизонтальные направляющие и закрепить их на потолке гаража.
Собрать полотно. Начинать работу следует с нижней части. Каждый элемент панели оборудовать роликами.

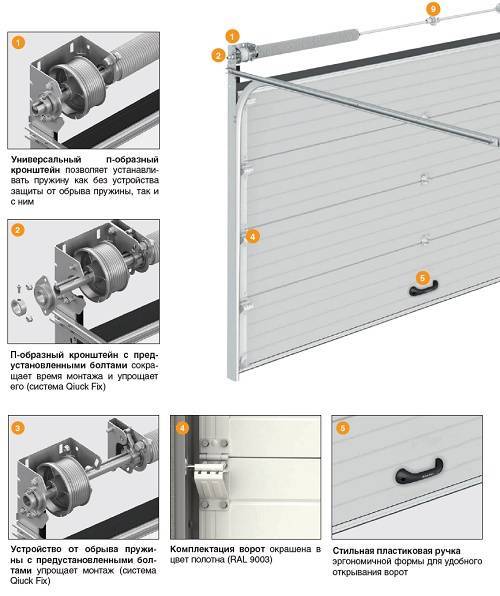

Собрать механизм уравновешивания створки.
Установить ручки внизу панели для удобства использования ворот.
Защитить механизм, закрыв его специальными кожухами.
Проверить качество установки ворот гаража. Полотно не должно самопроизвольно подниматься или падать.

Если работа сделана правильно, ворота гаража будут служить много лет без регулировки.

Секционные ворота своими руками — поэтапный процесс установки

Инструкция по установке откатных ворот «Дорхан»

Менее технологичная по сравнению с секционными воротами конструкция, хотя и для нее предусматривается возможность подключения электропривода. Главной особенностью откатных ворот с точки зрения установки можно называть необходимость устройства фундаментной основы, на которой будет базироваться вся конструкция. Если те же секционные ворота удерживаются за счет верхних и боковых панелей с торсионным механизмом, то в откатной модели вся нагрузка ложится на нижнюю базу. Итак, пошаговая инструкция по установке ворот «Дорхан» своими руками в данном случае выглядит так:

  • Устройство котлована под фундамент. Роется яма по линии прохождения ворот глубиной 70-100 см. Далее ее обкладывают бетонными плитами или заливают цементным раствором вместе с несущими столбами из комплектации ворот.
  • Сборка полотна. В некоторых модификациях откатные ворота «Дорхан» и вовсе обходятся без сплошного щита. Но в любом случае потребуется сборка силовых рам-профилей, в конечном итоге образующих каркас. Должна получиться прямоугольная форма с ребрами жесткости по диагоналям.
  • Монтаж направляющих и роликов. На фундаментной базе размещается платформа с направляющими и ходовой инфраструктурой для рейки. Зубчатая рейка станет активным звеном при управлении механикой через электропривод. Ее устанавливают в специальный профильный карниз, который крепится к платформе на место заливки фундамента.
  • Установка каркаса. Рамная конструкция с полотном или без него крепится к столбам и внедряется в ходовую часть посредством специальных кронштейнов. Производится плотная сцепка двух профильных групп с блокирующими компонентами.

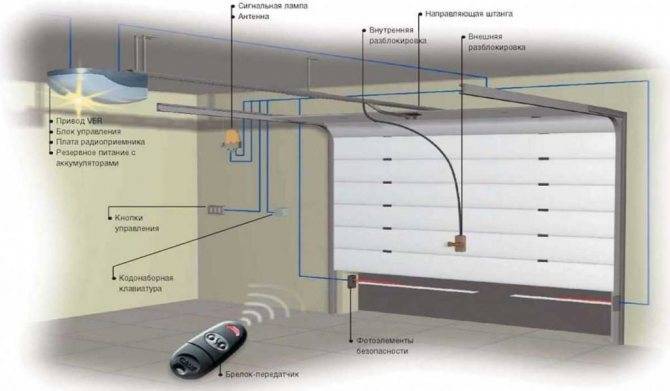

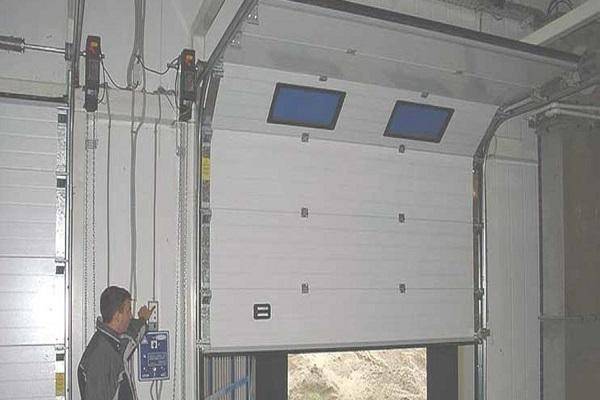

Способы автоматизации ворот

Секционные ворота своими руками — поэтапный процесс установки
Варианты автоматизации ворот Автоматизация ворот требует источника питания управляющих механизмов – электросети. В подавляющем большинстве современных гаражей она присутствует. Но её наличие решает проблему лишь частично.

Приводы подъёмных ворот функционируют таким образом, что после закрывания срабатывает блокировка. И подъём полотна с внешней и внутренней стороны проема становится невозможным. Для того чтобы управляющий механизм заработал, необходим сигнал, поступающий на электронику от источника: дистанционного пульта или кнопки на стене гаража.

Поэтому при перебоях с электроснабжением, от которых никто не застрахован, открыть или закрыть гараж будет проблематично.

Проблему решают двумя способами:

  1. Включением в систему управления воротами механизма ручной разблокировки. Эта опция не предусмотрена стандартной комплектацией подъёмных ворот. Поэтому её нужно заказывать и оплачивать дополнительно.
  2. Установкой резервного источника электроэнергии. Самый простой способ решения этой задачи – использование аккумулятора, от которого запитывают управляющий механизм. Но при низких температурах воздуха аккумулятор может сесть, и проблема останется. Поэтому оптимальным выбором будет установка генератора.

Практичные автолюбители снижают риск отказа системы управления воротами до нуля: устанавливают систему механической разблокировки и подключают резервный источник электроэнергии.

Сборка секций ворот

Переходим к сборке секций

Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:

  • петли;
  • крепёжные элементы;
  • секции.

Этапы работ:

  1. Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.

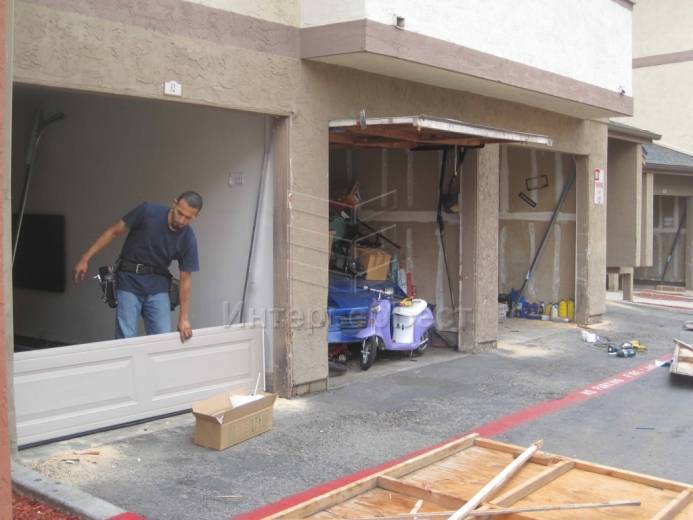

  2. Устанавливают первую секцию на пол.
  3. К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
  4. К нижнему торцу первой секции крепят нижние ролики.
  5. Над первой устанавливают вторую секцию и соединяют эти детали петлями.
  6. Устанавливают ролики для второй секции.
  7. Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Секционные ворота своими руками — поэтапный процесс установки
Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

  • отсутствует риск задевания створок при въезде и выезде;
  • исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
  • управляются дистанционно;
  • облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

  • затруднена установка в строениях с низким проёмом;
  • по причине большой площади обладают высокой парусностью;
  • нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
  • занимают большую площадь под потолком;
  • сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

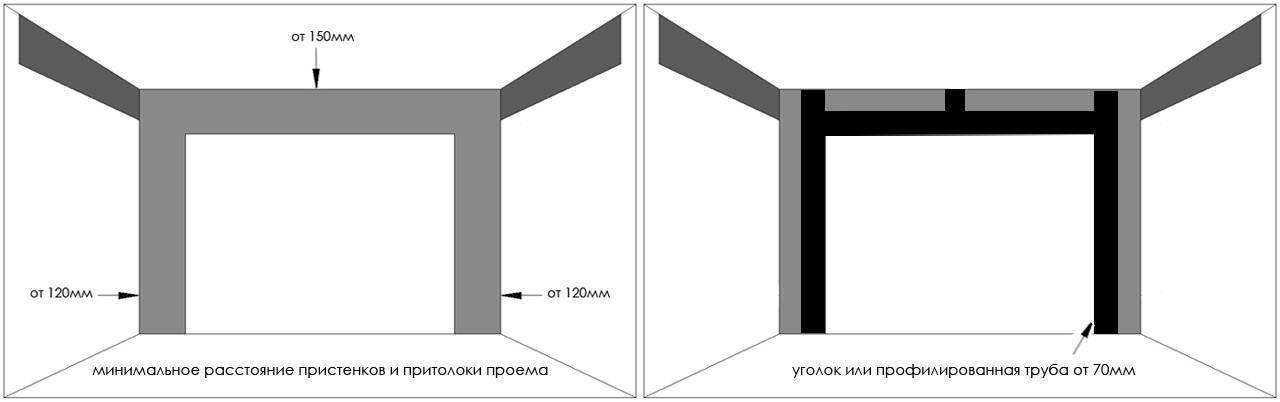

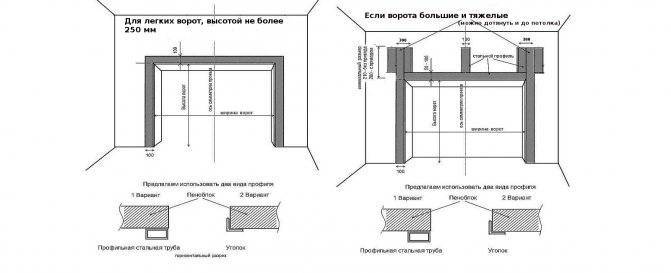

Корректировка сторон проема

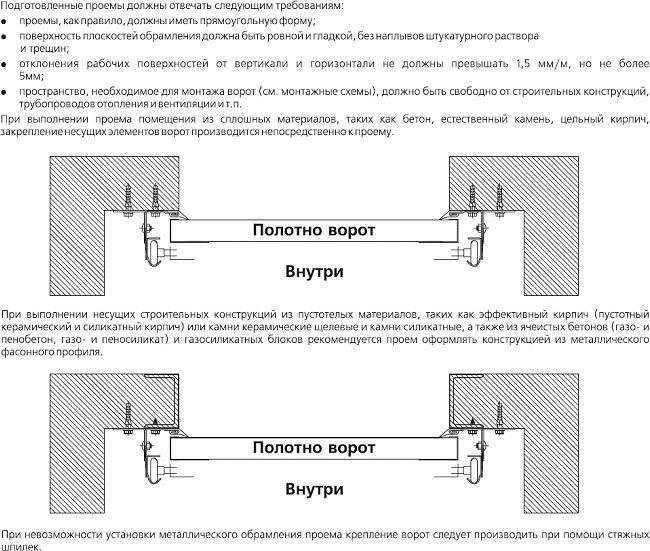

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

  1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
  2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Инструмент и приспособления для монтажа

От того, насколько полным будет набор инструментов, рекомендуемых для установки конструкции ворот, также зависит качество монтажа и особенно удобство реализации монтажных операций. В инструкциях по установке ворот «Дорхан» своими руками желательно иметь на вооружении следующие технические средства и приспособления:

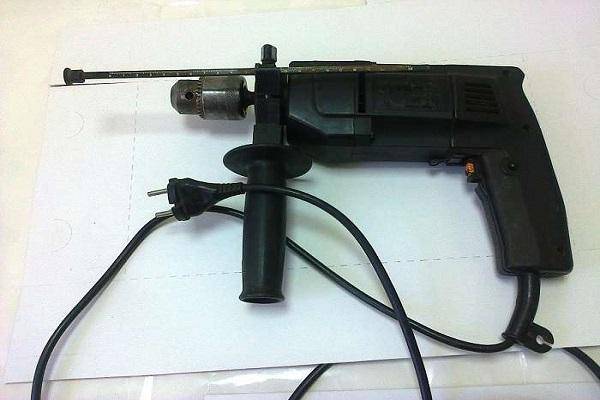

  • Электродрель.
  • Шлифмашинку.
  • Инструмент для работы с заклепками.
  • Молоток.
  • Пассатижи.
  • Наборы отверток и гаечных ключей.
  • Разметочные средства – рулетку, уровень, карандаш.
  • Стремянку.
  • Нож.

Также будет не лишним позаботиться о собственной безопасности и подготовить защитные очки, перчатки и каску.

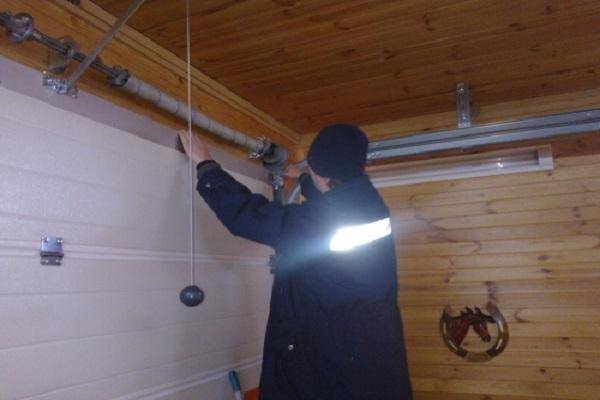

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

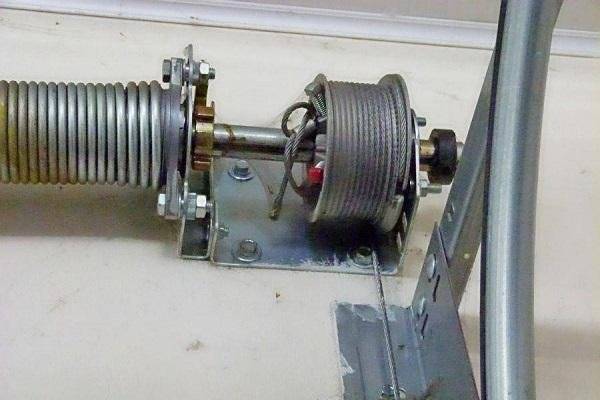

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Секционные ворота своими руками — поэтапный процесс установки

Алгоритм регулировки конструкций с разрезным валом следующий:

  1. Закрепление нижних кронштейнов.
  2. Монтаж шпонки на секции.
  3. Фиксация барабана посредством затяжки установочного винта.
  4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

Секционные ворота своими руками — поэтапный процесс установки

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

  1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
  2. Откручивание винта, фиксирующего трос в барабане.
  3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
  4. Затягивание винта, который фиксирует трос.
  5. Возврат панели на место.
  6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Секционные ворота своими руками — поэтапный процесс установки

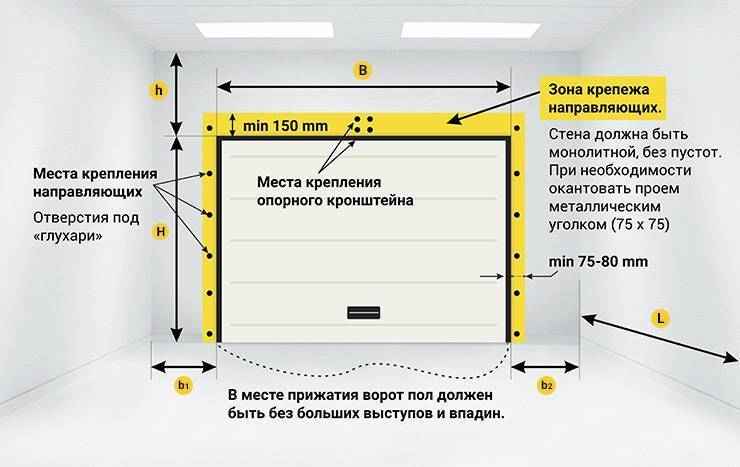

Этап 2. Замеры

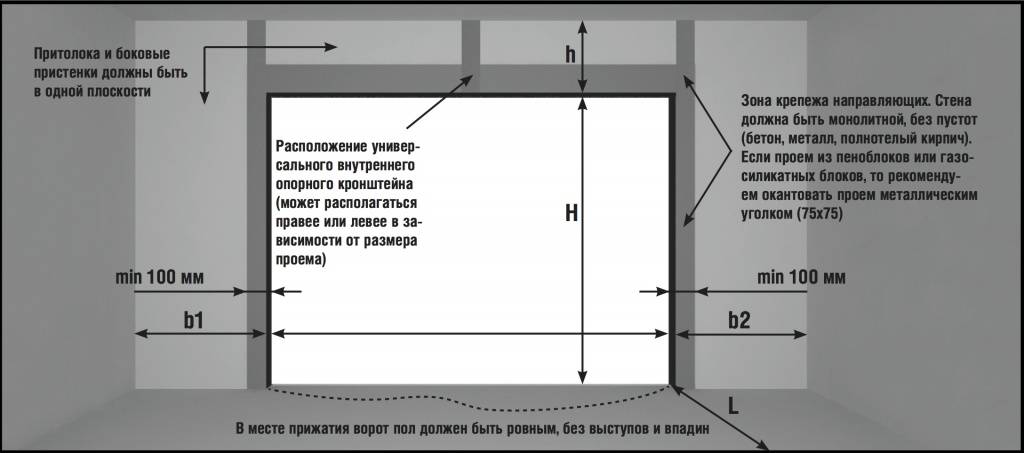

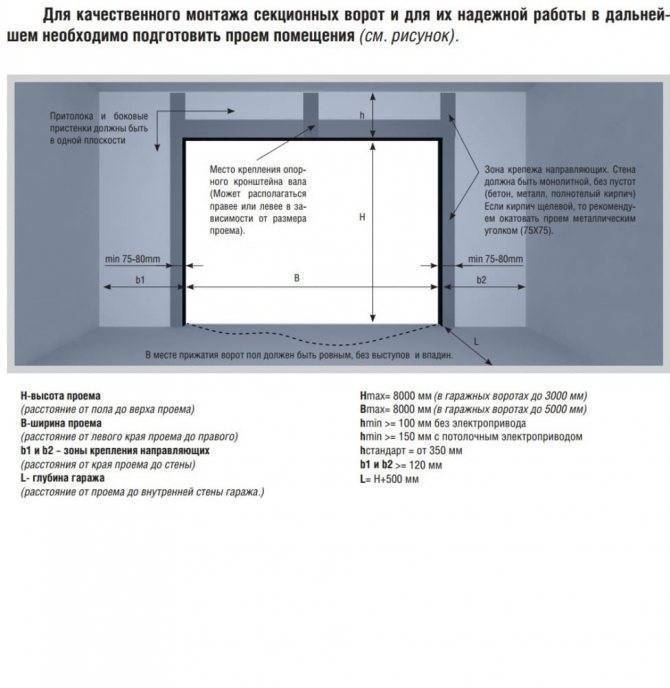

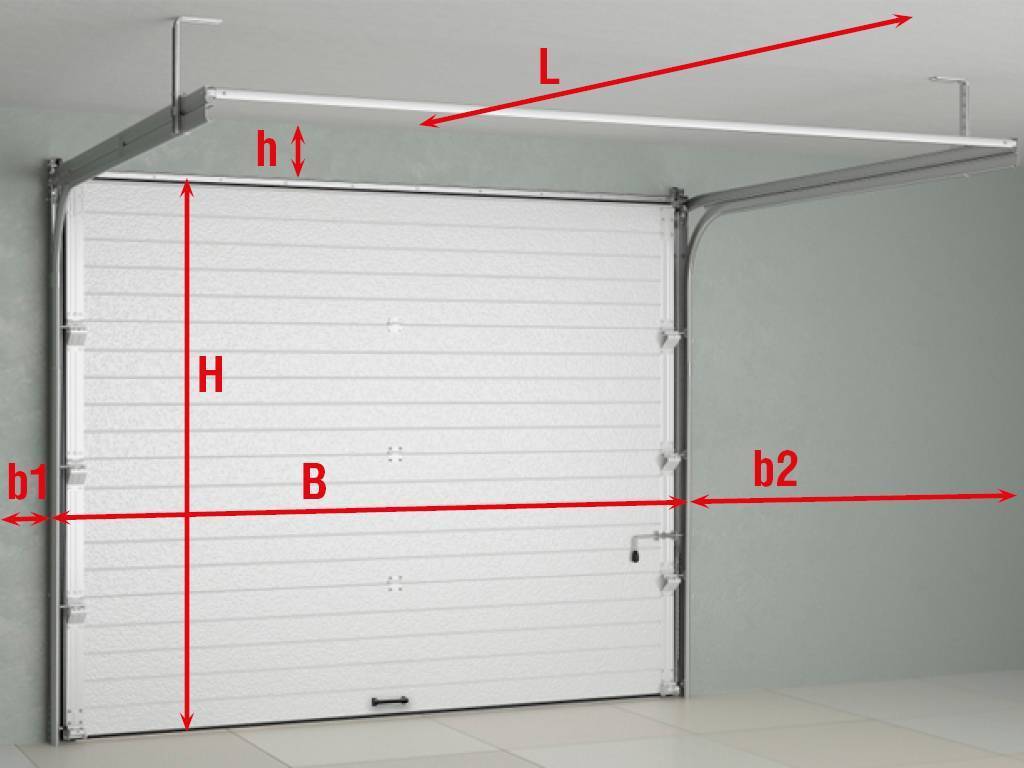

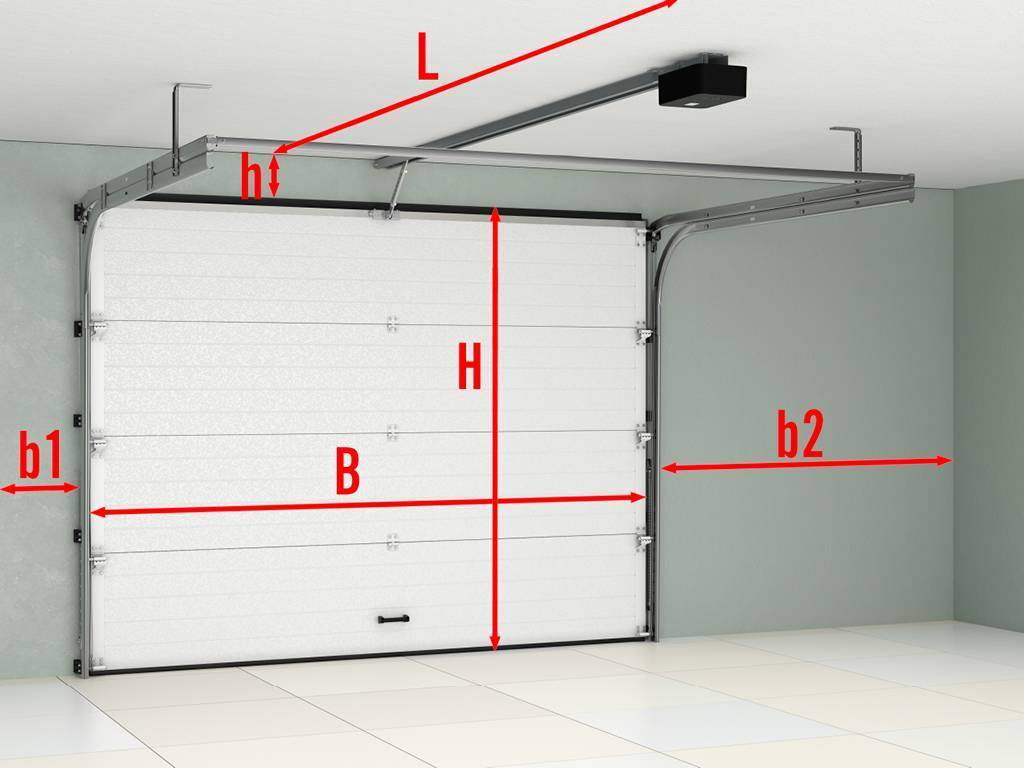

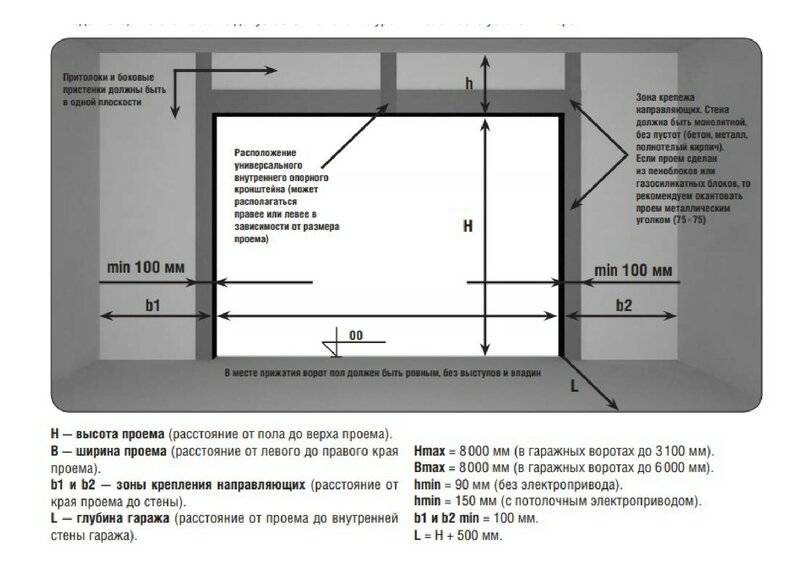

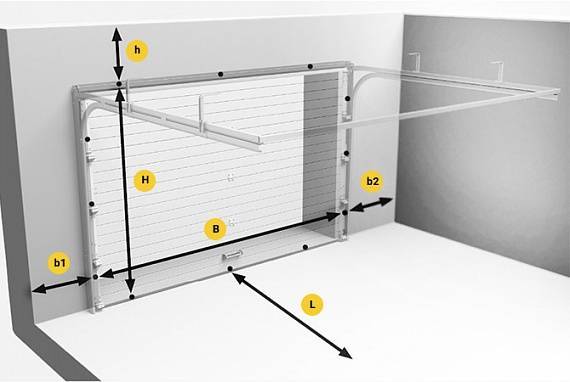

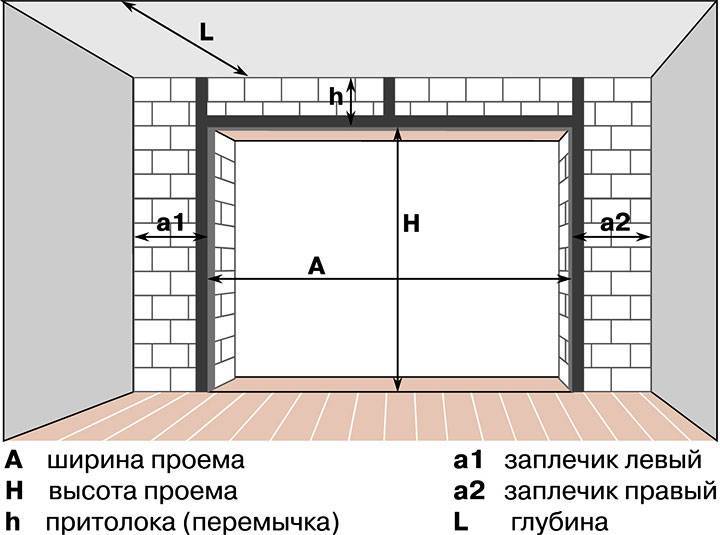

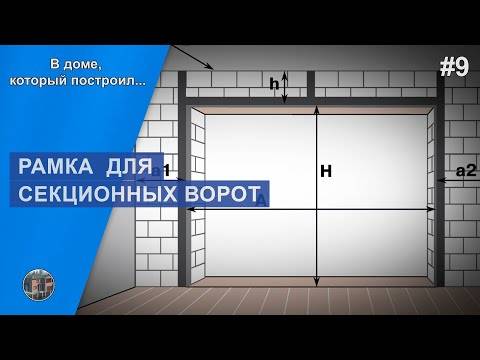

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

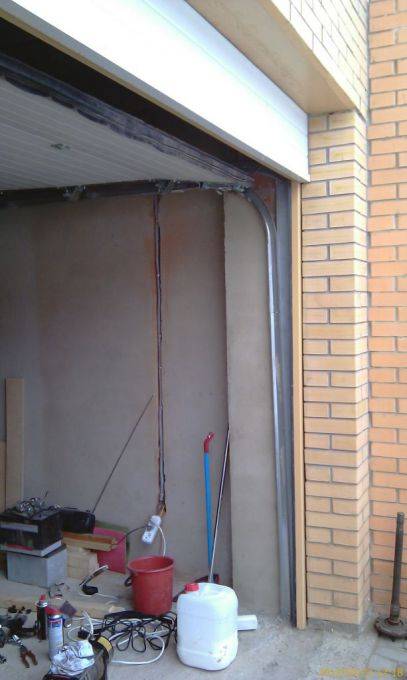

Крепление вертикальных направляющих

На следующем шаге монтажа гаражных секционных ворот устанавливают металлические вертикальные направляющие. Собирают каркас, по которому смещается полотно

Специалисты уделяют повышенное внимание этому этапу работы, поскольку от него зависит легкость подъема конструкции

Горизонтальное и вертикальное положение изделий контролируют строительным уровнем. Если требуется повышенная точность, пользуются лазерным нивелиром. Все детали между собой вымеряют рулеткой. Ориентиром служат ярко блестящие полосы: если мастер отклонится от заданного размера, то это сразу станет заметно. Ход сборки:

  1. На стенах по бокам от проема ставят метки. Для этого от пола вверх отступают 100 см и карандашом чертят линию. Из несущих профилей сооружают раму, которую устанавливают во входное отверстие гаража. На детали надевают резиновые уплотнительные ленты, их прочно вставляют в пазы.
  2. На место стыков перемычки и стоек отрезают лишний кусок эластичного уплотнителя. Достаточно удалить на углах маленький квадрат, именно в том участке, где две полосы накладываются друг на друга. Чтобы сделать это ровно, материал размечают карандашом и отрезают ножницами или ножом.
  3. После удаления излишков ленты монтируют верхний профиль и вертикальные направляющие. Они оснащены отверстиями, поэтому остается ровно подогнать детали и скрепить их шурупами. Устанавливают временную монтажную перемычку, которая усиливает жесткость изделия и удерживает заданные параметры.
  4. Собранную конструкцию монтируют с сильным прижимом к стене. Внутренний размер каркаса должен точно совпасть с величиной проема. Специалисты допускают отклонение на 2 мм. В процессе работы уровнем контролируют горизонталь и вертикаль рамы. Конструкцию фиксируют струбцинами там, где на уровне 100 см на стене стоят отметки.
  5. Вверху опор монтируют ролики. На корпусе стоек есть отверстия для саморезов, поэтому мастер, воспользовавшись перфоратором, сверлит дыры именно в этих местах и совмещает край стойки и колес. Через широкое отверстие в направляющем устанавливают пластмассовый дюбель 5×1 см. Шуруповертом туда закручивают шурупы.
  6. Каждую опору закрепляют с обоих боков. Крепежные пластины Г-образной формы устанавливают снаружи направляющих. Для них со стороны боковой поверхности производители заранее проделали отверстия. Мастер подгоняет конструкцию до нужного расположения между собой деталей и в одну пластину закручивает 2 шурупа. Этот элемент, зафиксированный на опоре, монтируется к стенке на дюбели и саморезы.
  7. Изнутри опор проделывают аналогичную работу. В отверстия профиля ставят шурупы с пластиковыми заглушками и вкручивают. Устанавливают перемычку вверху проема. Временное монтажное приспособление и струбцины снимают.

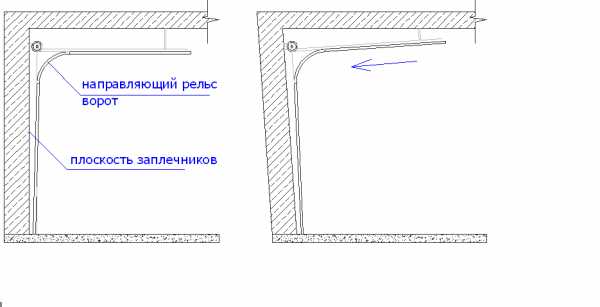

Для стоек слишком большое отклонение недопустимо, иначе секционные ворота не смогут эксплуатироваться должным образом, а работу придется переделывать. Процесс монтажа опор постоянно регулируют уровнем и рулеткой.

Подготовка дверного проема своими руками

Секционные ворота своими руками — поэтапный процесс установкиСтворки крепятся в дверной проем гаража. Определиться с величиной проема – задача мастера. Возьмите строительный уровень и замерьте стены и потолок, пол. Линии размещения компонентов должны быть параллельными.

Далее замерьте высоту двери плюс 100 см. Эта формулы пригодится, если устанавливаются электроприборы. Если секции будут открываться без привода, достаточно добавить 50 см. Традиционные размеры притолоки составляют от 25 до 50 см. Если отнестись к этому пункту халатно, конструкция получится сложной и потребует больших денежных затрат.

Чтобы детали прилегали к дверному проему плотно, рекомендуется улучшить теплоизоляцию, выровнять и оштукатурить дверной проем.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.. Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Виды гаражных ворот

Как правило, загородные коттеджи состоят не только из самого дома, но и из подсобных помещений, к примеру, гаража. Принцип его сооружения за последние годы существенно поменялся. В прошлом основной функцией такого помещения была защита от дождя и снега, поэтому представляло оно простую коробку. Но на сегодняшний день гараж является полноценным сооружением из кирпича, крыши и ворот. Он эффективно защищает автомобиль не только от погодных условий, но и от воров.

Установите секционные ворота в своем гараже

Существует несколько видов гаражных ворот:

  • откатные;
  • секционные;
  • роллетные;
  • подъемно-поворотные;
  • другие разновидности.

Каждый вариант имеет свои преимущества и недостатки. Но любой из них популярный среди владельцев загородных коттеджей. Такие конструкции имеют эстетическую привлекательность. Одни из них можно сделать полностью своими руками, а другие возможно вмонтировать только в готовом виде.

Но если есть определённый опыт работ, то самостоятельное создание не будет таким сложным. Конструкция состоит из сэндвич-панелей, которые соединяются петлями и открываются с помощью тросов. Тросы крепятся на ролики и барабаны. Такая конструкция движет полотно вверх и вниз по направляющим.

Сэндвич-панели изготавливаются в заводских условиях и состоят из оцинкованных листов, между которыми есть уплотнительная пена. В качестве уплотнителя может выступать полиуретан или полиэстер.

В данном видео рассмотрим как сделать секционные ворота своими руками:

Преимущество и особенности конструкции

Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:

  1. Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
  2. Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
  3. В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.

Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:

  • резиновым уплотнителям, встроенных в посадочную кантовку секций;
  • тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.

Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества

Секционные ворота своими руками — поэтапный процесс установки

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

  1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
  2. Электродрель для крепления отдельных элементов на высоте.
  3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
  4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Фурнитура

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

  • Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
  • Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
  • Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
  • Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
  • Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
  • Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Секционные ворота своими руками — поэтапный процесс установки

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

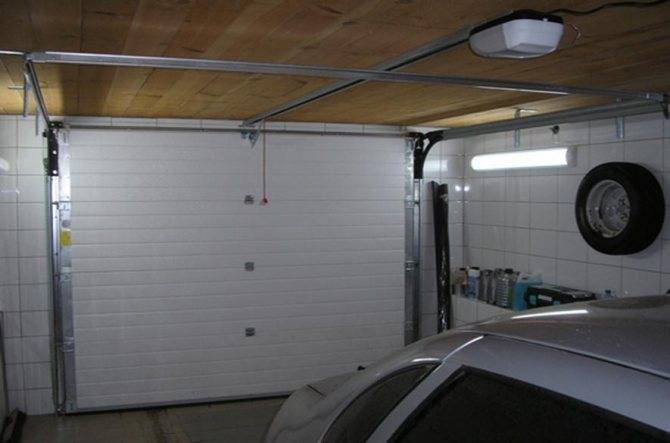

Монтаж электрического привода

Электропривод для секционных ворот следует выбирать, исходя из размера и веса конструкции. Рекомендованный уровень мощности составляет 1/3 от используемой. Практически во всех комплектах автоматики есть подробная инструкция по ее установке.

Монтаж можно осуществить самостоятельно либо воспользовавшись услугами профессионалов

Если принято решение установки своими силами, надо особенно пристально обратить внимание на такие аспекты:

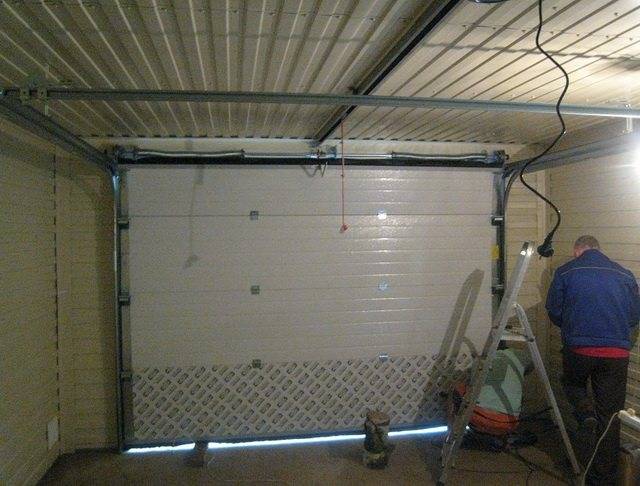

Проверка работы ворот. Прежде всего нужно проверить работу полотна, которое должно мягко передвигаться, а между наиболее высокой точкой конструкции ворот и потолком должен быть зазор, в который будет устанавливаться автоматика.

Сбор механизма. Согласно инструкции следует осуществить сбор направляющего привода

Важно, чтобы все элементы были задействованы. Крепление направляющей балки — по центру потолка, напротив проема, и проверка горизонтали уровнем

Автоматические механизмы смогут правильно работать только при ровной установке балки

Крепление направляющей балки — по центру потолка, напротив проема, и проверка горизонтали уровнем. Автоматические механизмы смогут правильно работать только при ровной установке балки.

Фиксация балки

В заднюю часть направляющего профиля необходимо вмонтировать в потолочную поверхность подвесные кронштейны, используя дюбель или анкера.

Установка привода. На подвесных кронштейнах нужно расположить привод с выбранным механизмом управления.

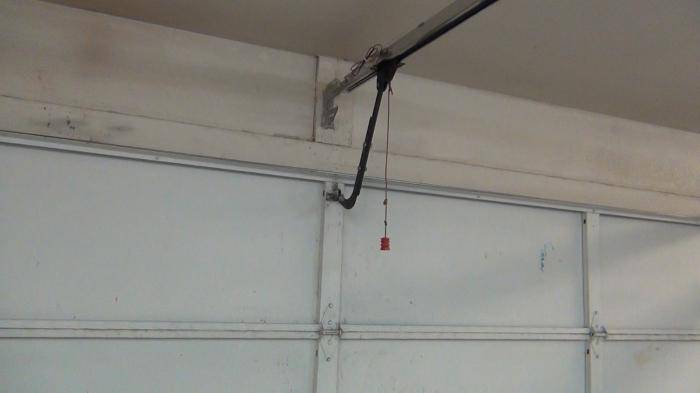

Монтаж рычага. Далее следует вмонтировать тяговый рычаг, таким образом, чтобы одна часть его располагалась на створке, а вторая крепилась к тросу или цепи.

Проведение электрической проводки — завершающий этап. Для этого нужно установить провода, надежно зафиксировать их держателями вдоль потолка и нижней половины стены. Необходимо осуществить заземление от розетки питания всей системы.

Видео: как установить автоматику на секционные ворота

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

  • секционные ворота;
  • откатные;
  • складные;
  • гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота своими руками — поэтапный процесс установки

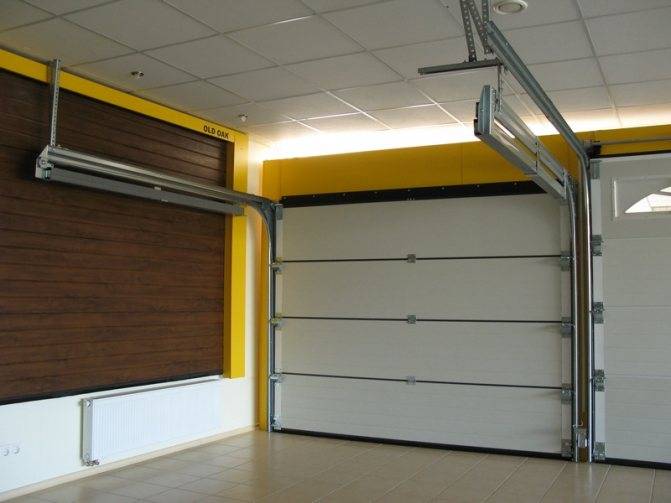

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

  • экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
  • конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
  • отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Секционные ворота своими руками — поэтапный процесс установки

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

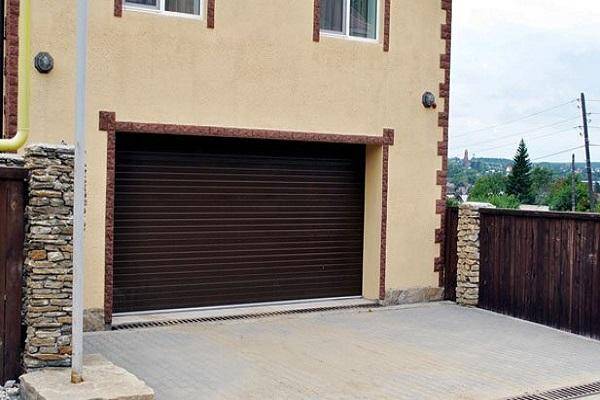

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Секционные ворота своими руками — поэтапный процесс установки

Оцените статью
