Шаровой газовый кран для подземной установки: конструктивные и эксплуатационные особенности

Классификация шаровых кранов

Шаровые краны можно поделить на несколько типов в зависимости от разных характеристик и типа подсоединения.

По направлению потока среды различают шаровые краны:

  • угловые, монтируемые в труднодоступных местах с изгибом;
  • проходные, не меняющие направление потока рабочей среды;
  • трехходовые с двумя входными патрубками и одним выходным, а также четырехходовые с тремя входными патрубками. Они применяются для разветвления магистральной линии трубопровода или смешивания потоков в один.

По проходимости краны шаровые бывают:

  • Неполнопроходные. У них диаметр отверстия меньше трубопровода, в который они монтируются. Такие изделия обеспечивают проход в 50–80% потока, а также имеют больший коэффициент гидравлического сопротивления. Они могут применяться, если небольшое снижение напора не критично для системы, поэтому их используются в быту при монтаже сантехники или бытовой техники. Они просты в эксплуатации, отличаются низкой стоимостью и быстрым перекрытием потока.
  • Полнопроходные, обеспечивающие от 80 до 100% прохода потока рабочей среды. У таких деталей размер проходного отверстия соответствует диаметру трубопровода, на который он устанавливается. Они отличаются малым коэффициентом гидравлического сопротивления, минимальной потерей напора. При этом стоимость изделий высокая, так что их применяют на трубопроводах с установленным диагностическим оборудованием и очистительными системами.

По способу управления:

  • Ручные, управляемые с помощью ручки-бабочки или рычага.
  • Приводные, оснащенные электрическим или пневматическим приводом.
  • С механическим редуктором, монтируемым на краны с сечением более 300 мм. Иногда такие устройства устанавливаются на изделия с меньшими габаритами для обеспечения более плавного закрытия потока.

По типу присоединения к трубопроводу различают шаровые краны:




  • Приварные, которые привариваются к трубопроводу с помощью сварочного аппарата. Их устанавливают там, где требуется максимальное усиление безопасности и надежности монтажа, а также в труднодоступных местах. Краны с этим соединением не подходят для работы с агрессивными и химически активными средами из-за возможных неисправностей. К поломке также может привести чрезмерно высокое давление. Приварные шаровые краны выпускаются из стали. Они отличаются простой конструкцией и хорошими показателями герметичности. Основной недостаток — непригодность к ремонту и сложность демонтажа (при необходимости снять кран придется срезать его вместе со всей арматурой).

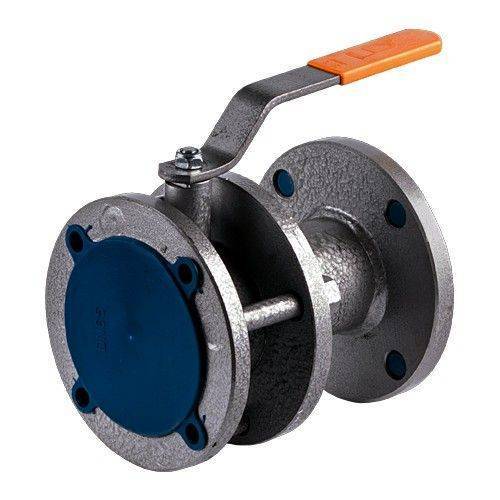

  • Фланцевые, используемые при монтаже трубопроводов различного назначения, в том числе и для транспортировки жидкости, газа. Они устанавливаются с помощью фланцевого соединения. По типу монтажа краны бывают разборными и неразборными. В первом случае есть возможность замены отдельных элементов системы.
  • Муфтовые, используемые при транспортировке различных жидкостей, газа в промышленных и бытовых целях. Они просты в эксплуатации и установке. По типу конструкции различают монолитные, двух- и трехсоставные изделия.

Также существуют комбинированные крановые шары, отличающиеся наиболее обширной сферой применения. Они отличаются универсальностью, поскольку, с одной стороны, у них имеется муфтовое, а со второй — фланцевое соединение или разделка под сварку.

Плюсы использования шарового газового крана

Предназначенный для подземной установки шаровой кран – это приспособление, которое необходимо для перекрытия потока газа в напорных трубопроводах, проложенных в траншеях.

Эти устройства используются и в промышленных, и в бытовых условиях. Газовые краны обеспечивают быстрое и полное перекрытие потока рабочей среды. Их широкое распространение обусловлено надежностью, долговечностью, прочностью и относительно невысокой стоимостью.

Если газовый кран сломается, то в случае аварийной ситуации трубопровод не удастся перекрыть, чтобы изолировать поврежденную ветку. Не получится и предотвратить распространение газа

Шаровые краны изготавливаются из сверхпрочных материалов, устойчивых к коррозии, инертных к агрессивным средам. В производстве используются сплавы, без проблем и деформаций переносящие всевозможные механические повреждения.

Изделия обладают высокой износостойкостью вне зависимости от условий эксплуатации. Шаровые газовые краны способны сохранять свои технологические свойства на протяжении тысячи (и более) циклов без возникновения неисправностей.

При этом температура движущейся и окружающей среды может быть практически любой. Опытным путем было установлено, что шаровые газовые краны способны выдерживать воздействие температуры от -60 до +80 градусов. Большинство газовых кранов способно прослужить гораздо дольше, чем заявил производитель.

Шаровые краны отличаются простотой конструкции, поэтому они не требуют постоянного ремонта и обслуживания в отличие от сложных систем

Запор шарового газового крана выполнен в сферической форме и имеет отверстие, через которое проходит газ по трубам. Диаметр отверстия подбирают в соответствии с размерами трубопровода. Регулировка пропускной способности магистрали обеспечивается благодаря возможности поворота вокруг своей оси запорного механизма.

В рабочем положении запор располагается перпендикулярно трубопроводу, и его можно легко закрыть руками, выполнив небольшой поворот ручки. При повороте на 90 градусов сторона со сквозным отверстием меняется на сплошную поверхность.

При меньшем повороте труба будет перекрыта частично. Но производители не рекомендуют оставлять конструкцию в полуоткрытом состоянии, т.к. это способствует повышенному абразивному износу устройства.

В промежуточных положениях из-за слишком большой скорости движения потока перекачиваемой среды уплотнительные седельные кольца могут быть полностью повреждены или частично деформированы. Это в дальнейшем может привести к серьезным поломкам крана, его ремонту или замене.

Корпус изделия отличается высокой герметичностью. Использование в конструкции металлов и специальных сплавов помогает снизить вес конструкции. Такую запорную арматуру для газовых трубопроводов можно спокойно устанавливать в труднодоступных местах.

В случае какой-либо поломки шаровой газовый кран можно легко отремонтировать подручными средствами, не повредив остальные элементы системы

Использование качественных газовых кранов с шаровым затвором выгодно с экономической точки зрения. Эти устройства обладают огромным запасом прочности и могут полноценно функционировать, не нуждаясь в замене много лет.

Это особенно характерно для шаровых газовых кранов известных и проверенных производителей. При этом убедиться в качестве любого крана можно, проверив сертификаты соответствия, которые подтверждают качество продукции.

Особенности конструкции

Конструкция устройства состоит из:

  • корпуса;
  • седел;
  • затвора (шаровой пробки). Именно в устройстве запорных органов кроются основные различия в исполнении устройств. Конструкция с плавающим шаром устанавливается на трубах с диаметром до 200 мм. Пробка, не имеющая жесткой связи со шпинделем, перемещается и прижимается давлением рабочей среды к уплотнительному кольцу, создавая при больших диаметрах чрезмерную нагрузку на него, затрудняя работу устройства. Конструкция с шаром в опорах снабжена цапфой (осевым выступом) в нижней части, входящей в особое углубление, седла прижимаются под давлением к поверхности пробки. Конструкция более сложная и дорогая, но позволяющая применять значительно меньшие усилия, управляя краном, как вручную, так и с использованием привода;
  • рукоятки (для ручного управления);
  • шпинделя, передающего усилие от рукоятки к затвору.

Корпус кранов может быть пластиковым или металлическим, наиболее долговечные изделия изготавливаются из стали

Основание устройства исполняют из чугуна, стали, бронзы или латуни. Затворную пробку – из стали (хромированной стали) или латуни. Седла – из тефлона или фторопласта. Полипропиленовые конструкции имеют минимальные резьбовые соединения. Их можно устанавливать, устраивая разводку в квартире, частном доме. Срок службы металлических устройств – пять лет, силуминовых (пренебрежительно оцениваемых многими специалистами) – до двух лет.

Цвета рукояток (рычагов) указывают на характер рабочей среды:

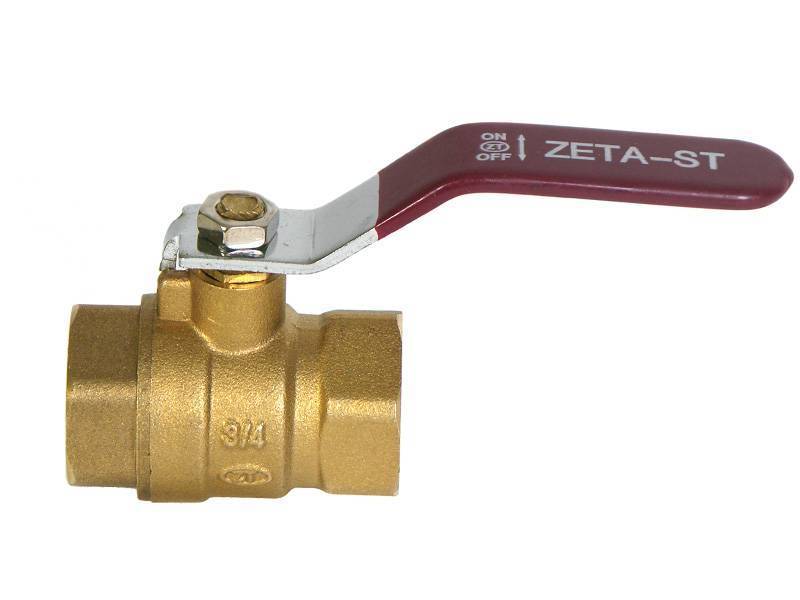

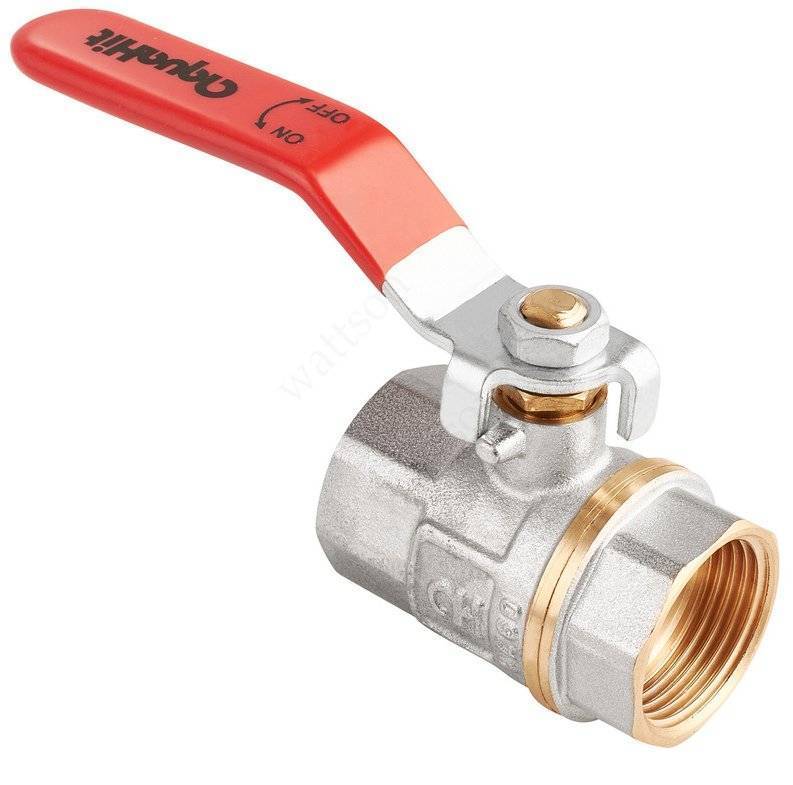

  • красный – для горячей воды, систем отопления;
  • синий – для холодного водоснабжения;

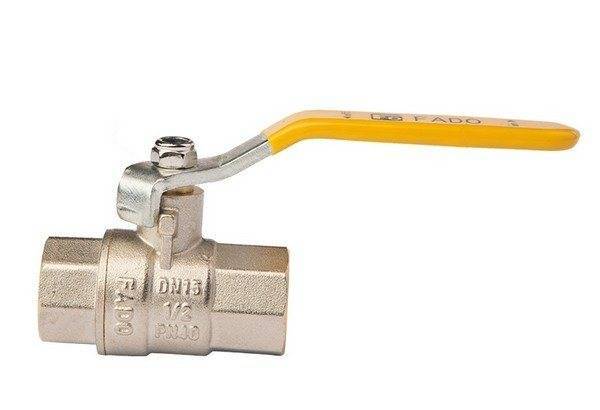

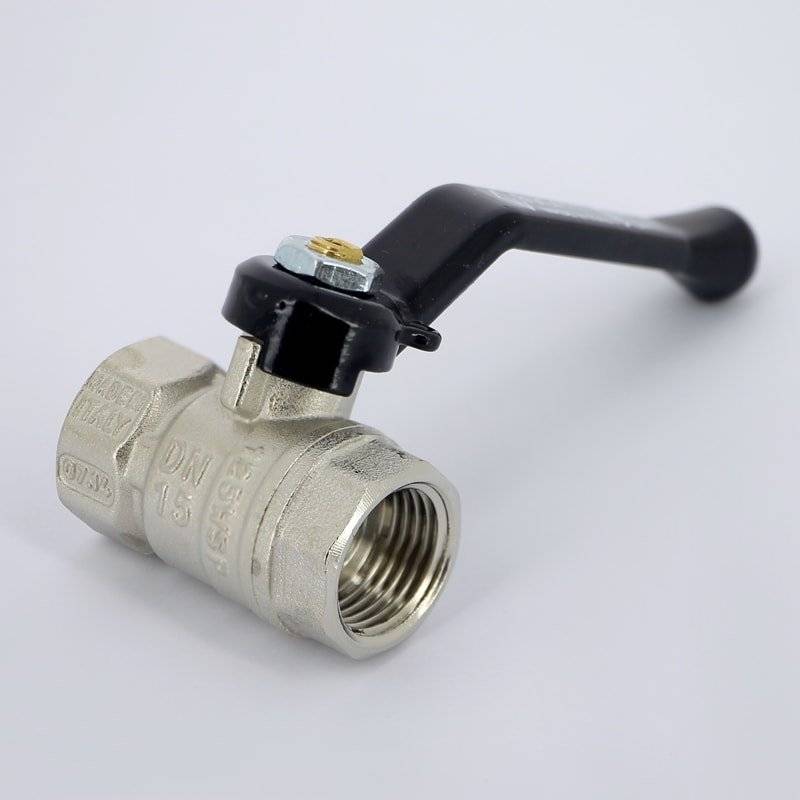

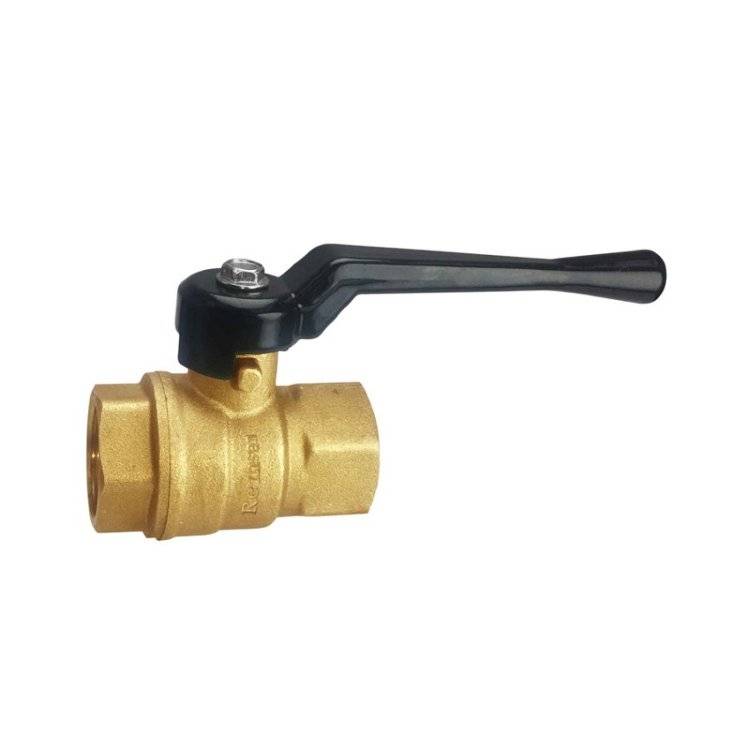

  • желтый и черный – для газопроводов.

Конструкция крана 11б27п

Кран шаровый 11б27п имеет конструктивное устройство, состоящее из следующих основных узлов и деталей:

Корпус. Корпус изделия выполняют из латуни разных марок (встречаются варианты из ЛС 59-1, ЛЦ 40Сд), в некоторых моделях его покрывают никелем. Как многие аналогичные изделия, корпус выполняют цельнособранным или из двух соединяемых резьбой деталей. Для подсоединения к трубопроводу используют следующие типы резьбовых патрубков:

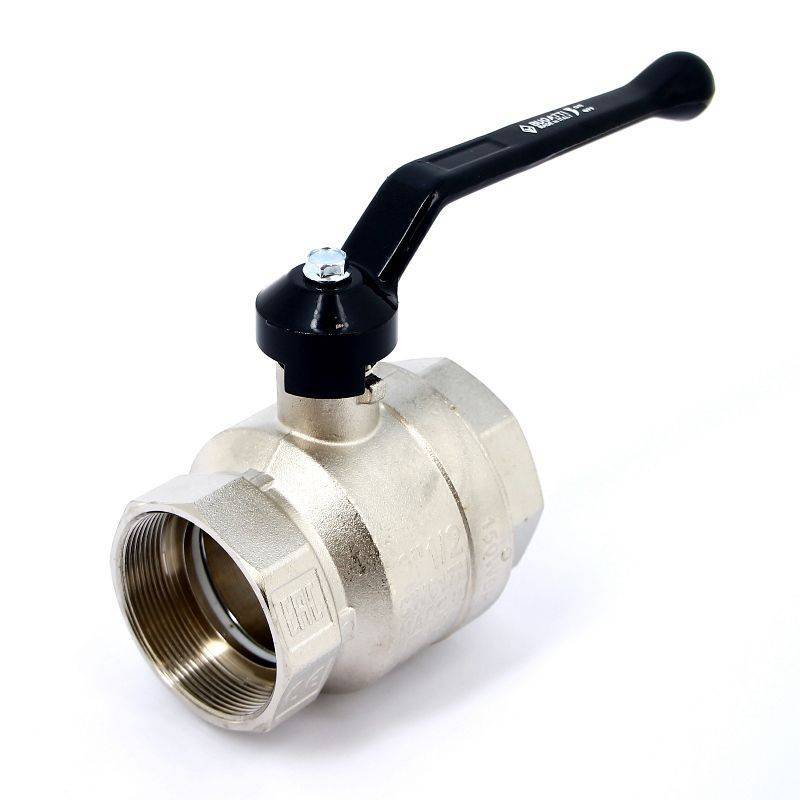

  • муфтовые с внутренней резьбой, в маркировке обозначаются ВР;

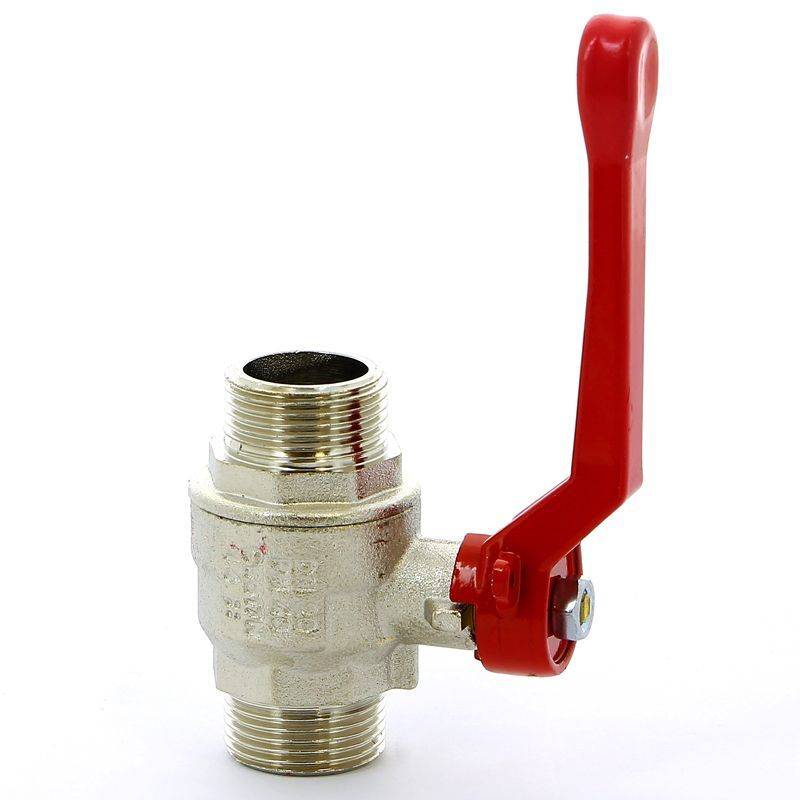

цапковые с наружной резьбой, обозначаются в маркировке НР;

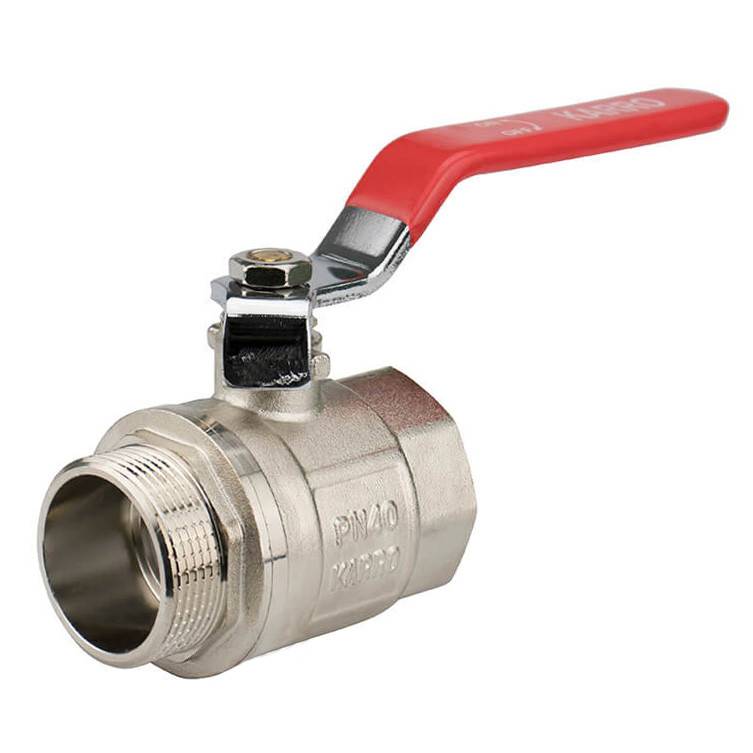

сочетание патрубков с наружной и внутренней резьбой ВР/НР;

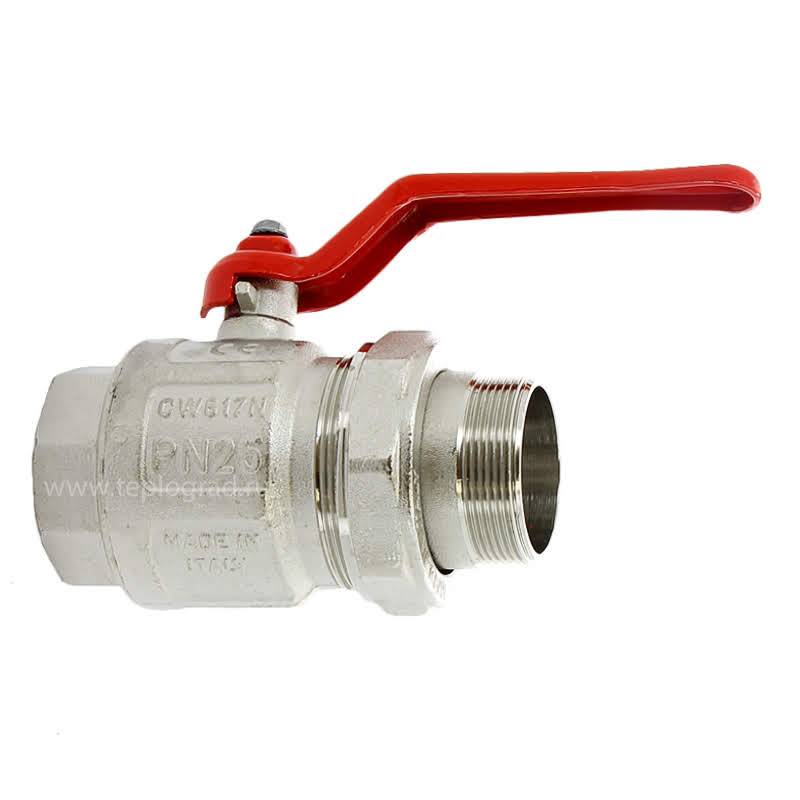

соединение типа американка двухстороннее или в сочетании с патрубками, имеющими наружную и внутреннюю резьбу.

Некоторые модели кранов имеют наружный отвод в корпусе, расположенный перпендикулярно относительно входного и выходного патрубков.

Как и аналогичная запорная арматура, модели 11б27п1 выпускают полнопроходными и неполнопроходными, при первом варианте внутренний диаметр прибора в области затвора приблизительно равен условному проходу Ду (номинальному диаметру DN) патрубков.

В неполнопроходных моделях канальный диаметр в затворной области меньше на один типовой размер DN патрубков.

Затворные элементы (шпиндель и шар). В простых моделях шаровых кранов, к которым относится 11б27п1, затвор реализован при помощи плавающего шара, то есть при закрывании проходного канала его прижимает к седельным кольцам поток транспортируемой среды. Шар имеет в верхней части прорезь, которая при повороте совпадает с потоком и дает возможность ему «плавать» относительно шпинделя – то есть передвигаться вдоль потока среды.

Шар также выполняют из латуни, полируя и покрывая его для уменьшения коэффициента трения никелевым или хромированным напылением. Шпиндель делают из латуни аналогичной с корпусом марки.

Рис. 4 Чертежи кранов производства Бологовского Арматурного Завода

Уплотнения. Шар вращается в выемке, описывающей его окружность, так называемом седле, имеющем с двух сторон уплотнительные герметизирующие кольца. Материалом колец обычно служит тефлон (политетрафторэтилен PTFE) – вещество белого цвета, мыльное на ощупь. Тефлон обладает очень низким коэффициентом трения, благодаря чему его эксплуатация в седельных кольцах имеет довольно длительный срок, как и самого запорного шара.

Выдерживаемый шаровым краном напор рабочей среды в наивысшей степени зависит от кольцевых уплотнителей шпинделя, к которым предъявляются высокие требования по износостойкости, термостойкости и эластичности. В качестве шпиндельных уплотнительных колец чаще выступает тефлон (PTFE), который также называют фторопластом. Некоторые производители могут использовать и другие уплотнительные материалы, наиболее известные: этиленпропиленовый каучук (EPDM), резина (NBR), синтетические фторированные каучуки СФК (Viton).

Ручки. Ручки шаровых кранов выпускают двух основных типов: консоль в виде рычага, и бабочка, в моделях для подключения бытовой техники применяют вариант бабочки с одним крылом. Кран шаровый латунный 11б27п1 оснащается двумя первыми разновидностями ручек, их обычно выполняют из алюминия (марка АК12, рычаг), стали или пластика (бабочка).

Маркировка шаровых кранов

Все шаровые краны имеют на корпусе отлитые знаки: стрелку, указывающую на направление движения воды и диаметр в дюймах.

Основная маркировка каждого изделия наносится в несколько строк.

  1. Товарный знак производителя.
  2. Характеристика данного узла. Например, КШ.Т.Х обозначает кран шаровый, для теплоснабжения, климатические условия — хладостойкий.
  3. DN с цифрами — проходное сечение, диаметр. PN и цифра — допустимое давление.
  4. Материал корпуса. Тип соединения.
  5. Серийный номер, один на всю партию.
  6. Предельные температуры работы.

Ниже контакты фирмы и страна производитель. Сбоку обычно ставится дата изготовления корпуса. Вся маркировка заключается в рамочку.

Типы шаровых кранов

Запорная арматура для бытового применения отличается довольно разнообразной линейкой устройств, на смену традиционным изделиям из металлов в связи с широким применением полимерных трубопроводов приходят пластиковые виды шаровых кранов. Наполнение отечественного рынка товаром в основном производится за счет поступлений запорной арматуры от российских (бренды Valtec, Зубр), китайских (торговые марки RM, TIM, AquaHit) и итальянских (фирмы Bugatti, Royal Thermo, FIV, Itap, Gecon, Remer) производителей.

По геометрии корпуса

Шаровые краны применяют на неравнозначных участках трубопроводной магистрали. Кран может использоваться как проходной с одинаковым или разным размером внутренней или наружной резьбы, нередко его ставят на отвод трубопроводной магистрали для слива или наполнения ее водой. Если кран применяют для полива, один из его концов оснащают штуцером с елочкой для закрепления гибкого шланга на хомуты или проволоку, для грубой очистки от песка в корпус некоторых моделей помещают встроенный фильтр.

Существуют разновидности, рассчитанные на изменение направления потока, они имеют три входа (трехходовые). Другие удобно ставить в трубопровод, изменяющий свое угловое положение – их корпус оснащен расположенными под углом присоединительными патрубками (угловые виды).

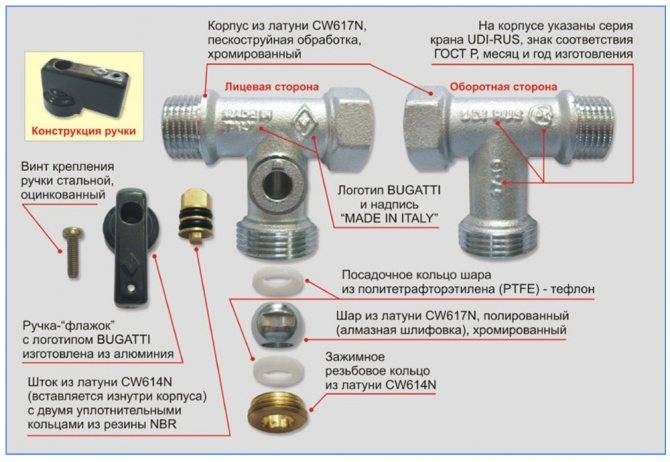

Рис. 7 Устройство, узлы и маркировка трехходового крана Bugatti

По размерным параметрам

Маркировка на крановом корпусе в виде литер DN показывает диаметр канального прохода в миллиметрах и реже в дюймах, общепринятыми считаются следующие номинальные размеры: 1⁄2 (15 мм), 3⁄4 (20 мм), 1 (25 мм), 1 1⁄4 (32 мм), 1 1⁄2 (40 мм), 2 (50 мм) дюйма. Следует отметить, что для бытовой запорной арматуры в системах холодной и горячей водоподачи, отопления, наивысшим размером считают сечение 32 мм. Практически все краны с канальными проходами до 50 мм оснащены резьбовыми патрубками, при 50 мм и выше арматуру оснащают дисковыми тарелками для фланцевого соединения.

По рабочему давлению

Номинальное давление (литеры PN с цифрой) – это второй показатель, который проставляют на корпусе всех кранов для воды. Цифровое обозначение показывает, какой напор выдерживает арматура в течение своего эксплуатационного срока при температуре окружающей среды в 20° С. Цифровое значение Pn указывают в атмосферах (барах), соответствующих 0,1 мПа, стандартные показатели 10, 16, 25, 40, реже встречается импортные модели (Bugatti) с более высокими напорными характеристиками в 50 и 64 бара.

Типу проходного канала

Шаровые краны выпускают двух видов – с редуцированным проходным каналом, на один типоразмер (1/4 дюйма) меньше сечения трубопровода, и полнопроходными. При выборе запорной арматуры стараются учитывать этот фактор, монтируя полнопроходные приборы в разрез трубопроводной магистрали, где они оказывают наименьшее гидравлическое сопротивление потоку. Модели с редуцированным канальным проходом лучше устанавливать на отводные ветви для слива или наполнения труб жидкостью – тогда их диаметр не окажет никакого влияния на производительность системы.

Технология самостоятельной установки

Самостоятельные монтажные работы по установке шарового муфтового крана могут быть выполнены следующими способами:

  1. фланцевая установка, предполагающая накладку плоского кольца с отверстиями для болта с двух сторон крана, и последующую стыковку с фиксацией посредством затягивания болтов;
  2. резьбовая установка, при которой осуществляется монтаж запорно-регулирующего узла на трубу при помощи нанесенной резьбы;
  3. сварная установка, заключающаяся в приваривании арматуры к участку трубопровода, что позволяет получить прочное и надёжное соединение, но делает достаточно сложным выполнение демонтажных или ремонтных мероприятий.

Арматуру с небольшим диаметром рекомендуется монтировать в местах с быстрым и удобным доступом для проведения профилактики и техобслуживания.

Процесс монтажа предполагает соблюдение техники безопасности, включая слив из трубопровода, сделанного, например, из полипропиленовых труб, армированных стекловолокном (характеристики), рабочей среды, с последующим перекрытием системы.

Все участки стыковки требуется подвергнуть тщательной очистке от загрязнений.

Установка должна осуществляться без перекосов или сжатий.

При наличии избыточных нагрузок на запорно-регулирующую арматуру, рекомендуется дополнять монтаж специальными компенсаторами.

Что такое кран шаровый, муфтовый, нержавеющий, где он применяется, в каких трубопроводах устанавливается, в чем преимущество — ответы на эти вопросы вы узнаете, посмотрев виедоролик.

Технология установки

Запорную арматуру необходимо устанавливать в местах с удобным доступом для обслуживания, регулировки. Монтаж выполняется в такой последовательности:

  1. Предварительно очищается резьба от грязи и налёта специальными чистящими средствами.
  2. Накручивается кран на одну, а потом на другую трубу на 5–6 витков для проверки его посадки.
  3. Откручивается обратно, на наружную резьбу наматывается тонким слоем уплотнительная лента.
  4. Поверх уплотнителя ввинчивается кран, при этом потребуется дополнительное усилие, для чего нужно использовать два ключа: один для фиксации, а другой для ввинчивания.
  5. Аналогичные шаги проделывают с другим концом трубы.
  6. Проводятся испытания герметичности при запуске в систему рабочей среды под давлением, устраняются течи.

При монтаже важно не допустить перекосов крепления, срыва резьбы, деформирования конструкций. При выборе муфтовых кранов нужно изучить характеристики запорной арматуры

Высокая цена на запорные изделия не всегда отражает их качество, так как технические параметры могут не соответствовать заявленным

При выборе муфтовых кранов нужно изучить характеристики запорной арматуры. Высокая цена на запорные изделия не всегда отражает их качество, так как технические параметры могут не соответствовать заявленным.

Техническое описание

Первое, что следует рассмотреть, так это устройство шарового крана.

Строение

Конструкция газового шарового крана

Обозначение на рисунке Название
1 Корпусная часть. Чаще всего встречается из латуни или стали.
2 Патрубок подключения. Может иметь резьбовое или приварное соединение.
3 Горловая часть. Пропускает через себя шток.
4 Соединительный шток. Связывает между собой рукоять и шар.
5 Шайба ограничения.
6 Запорный шар. Непосредственно осуществляет закрытие и открытие прохода.
7 Седло. Позиционирует шар в нужном месте.
8 Кольцевая опора. Держит седло.
9 Пружина.
10 Кольцевое уплотнение.
11 Кольцо.
12 Фланец.
13 Рукоятка.
14 Уплотнение седла.
15 Фиксирующая гайка. Удерживает рукоятку.
16 Стопор.

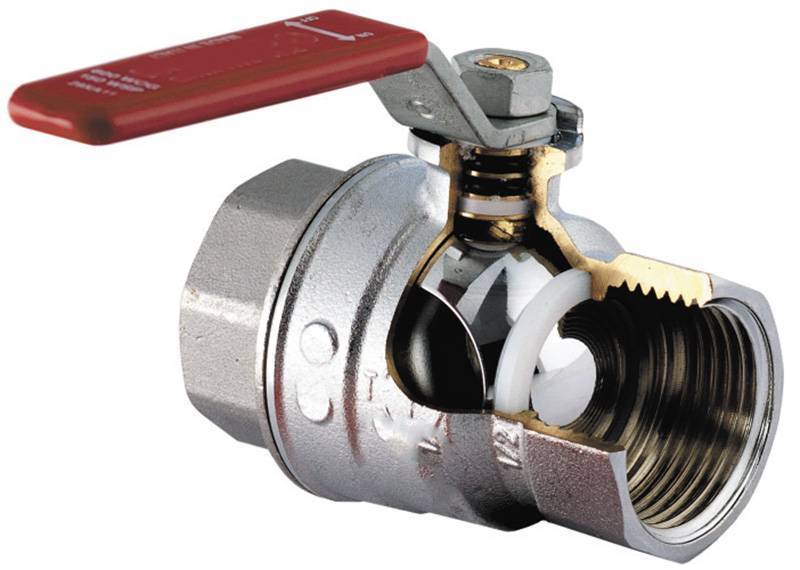

Принцип работы

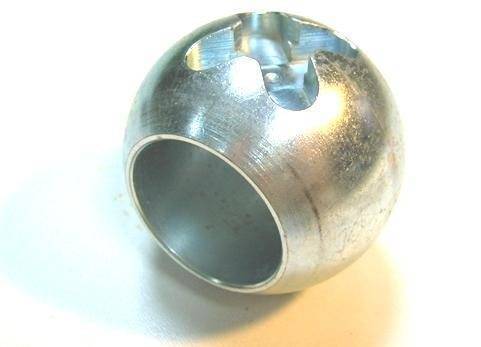

Стальной полый шар

Наиболее важной и основной деталью рассматриваемого газового крана является запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком. Инструкция функционирования такого механизма элементарна:. Инструкция функционирования такого механизма элементарна:

Инструкция функционирования такого механизма элементарна:

  • Человек лёгким движением руки поворачивает рукоятку на 90 градусов.
  • Шток передаёт данное движение шару.
  • Стенка меняется на отверстие, создавая свободный проход.

Достоинства

Шаровой газовый кран КШГ из стали

Шаровая запорная арматура для газопровода имеет целую совокупность положительных сторон:

  • Относительно низкая цена. Достигается благодаря простоте конструкции, исключающей использование дорогостоящих компонентов.
  • Малый вес. Не утяжеляет трубопровод, что позволяет ограничиваться стандартными креплениями для труб.

Обычное крепление для газопровода

Высокая надёжность. При изготовлении применяются только материалы высокой прочности.

Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам

  • Высокая скорость и простота эксплуатации своими руками. Достаточно выполнить короткий поворот ручки, чтобы изменить положение из «открыто» в «закрыто» и наоборот.
  • Отсутствие необходимости в техническом обслуживании. Такую запорную арматуру можно без опасений устанавливать в труднодоступных местах.
  • Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
  • Возможность монтажа даже под водой. При этом абсолютно исключено проникновение жидкости внутрь системы.
  • Маленькие размеры. Позволяют не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко выполняют 1-2 человека.

Запорный кран шарового типа на газовой трубе

  • Привлекательный внешний вид. Единственная выделяющаяся деталь – это рукоятка, которая может быть выполнена в виде бабочки или вытянутого рычага. В любом случае технический узел смотрится вполне эстетично.
  • Простота установки. Возможно как резьбовое, так и сварное соединение.

Технические данные

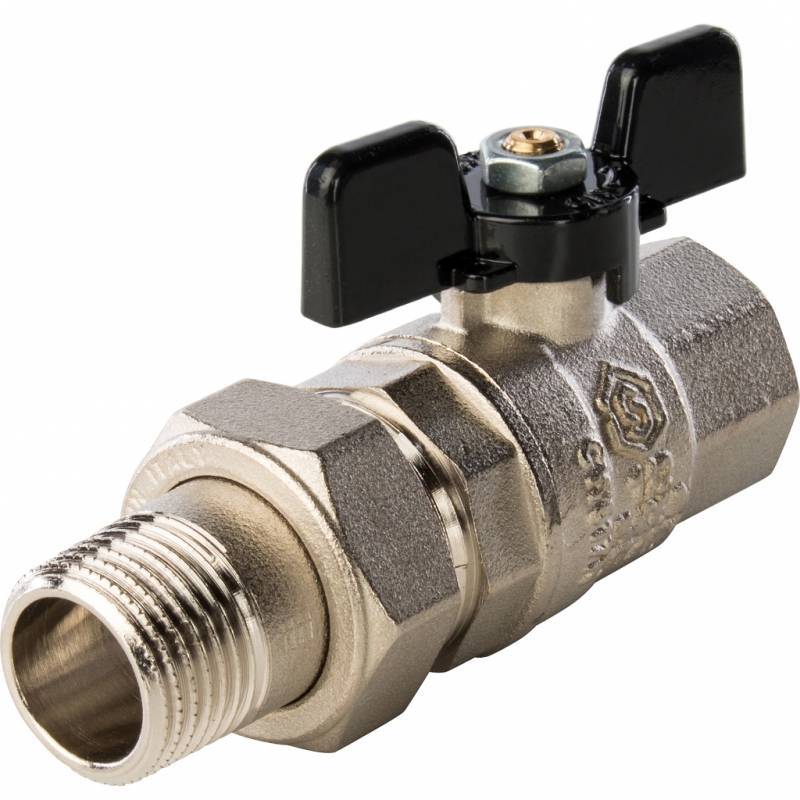

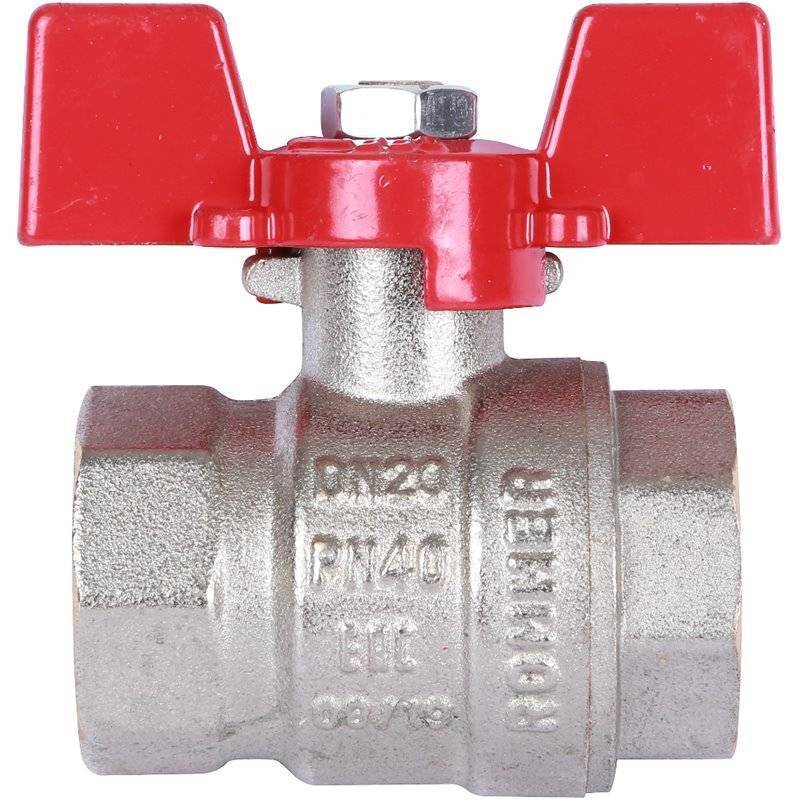

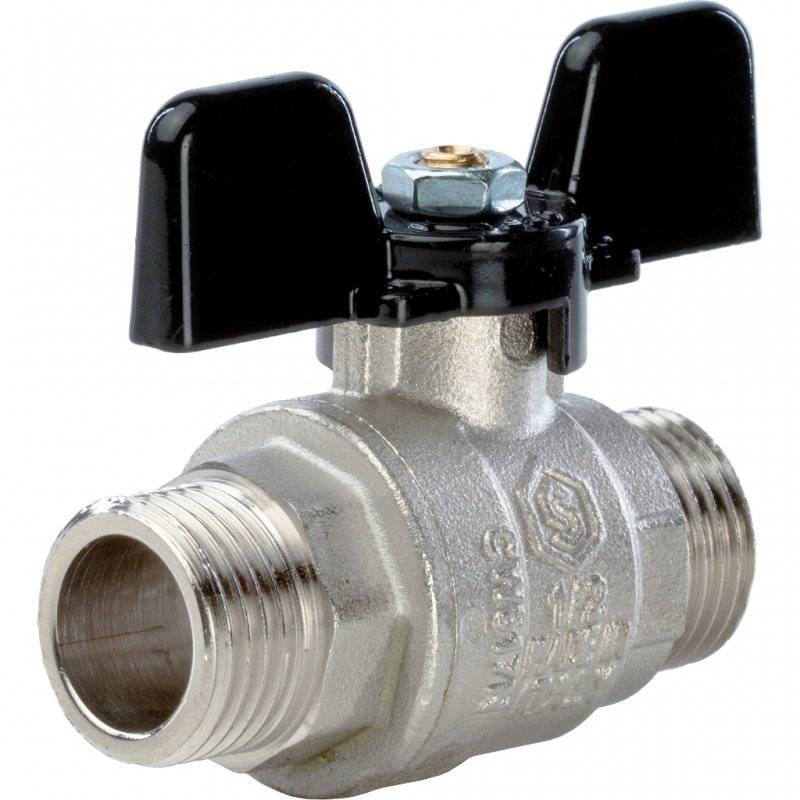

Кран с ручкой-бабочкой и условным проходом 15 мм

Разберём параметры классической модели для установки на домашнем газопроводе:

Параметр Значение
Сечение 1,5 см или ½ дюйма
Количество витков на резьбовом соединении 6-7
Показатель герметичности Класс А
Выдерживаемое давление Не менее 6 МПа
Допустимая температура От -20 до +130 градусов Цельсия
Материал корпуса Латунь марки ЛС-59-2
Тип рукояти Бабочка
Колер рукояти Жёлтый в соответствии с правилами обозначения газопровода
Материал прокладки Фторопласт
Резьбовое соединение под манометр G ½ / G ½
Типы резьбовых соединений Внутренняя-наружная и внутренняя-внутренняя
Высота изделия 5,8 см
Длина с учётом рукояти 6,7 см
Длина корпусной части 6,7 см
Внешний диаметр 3,3 см

Возможные разновидности

Следует также отметить, что шаровые газовые краны могут различаться между собой по некоторым особенностям, а именно:

По возможности выполнения ремонта. Бывают разборные и цельносварные образцы.

Кроме этого существуют модели, имеющие электропривод, позволяющий автоматизировать процесс его закрытия и открытия.

Конструкция шарового крана и их применение

Разобравшись с особенностями конструкции можно понять принцип его работы, который определяет эксплуатационные характеристики. Шаровый кран состоит из следующих элементов:

  1. Корпусная часть. Запорный механизм является продолжением системы трубопровода газоснабжения, поэтому должен иметь герметичный корпус. Чаще всего корпус изготавливается из стали или латуни.
  2. У конструкции есть отрезок трубы подсоединения. Этот элемент может иметь резьбу или привариваться к трубопроводу.
  3. Горловая часть конструкции предназначена для пропускания штока.
  4. Соединительный шток предназначен для обеспечения связи между рукояткой и подвижным запорным элементов, представленным шаром.
  5. Шайбы противопоказания.
  6. Основным элементом является запорный шар. Именно этот элемент напрямую перекрывает подачу газа.
  7. Седло. Для того чтобы запорный шар не сместился устанавливают седло. Удерживается оно при помощи кольцевого упора.
  8. Есть кольцевой уплотнитель и пружина, фланец и колечко. Все эти элементы конструкции отвечают за герметичность.
  9. Управление запорным механизмом проводится при помощи специальной рукоятки. Она может иметь самые различные размеры, как правило, окрашена в красный цвет.
  10. Рукоятка фиксируется при помощи специальной гайки.
  11. Для того чтобы шар можно было с высокой точностью установить в двух положениях, закрытом и открытом, устанавливается стопор, представленный ограничителем хода рукоятки.

Довольно простая конструкция проста в применении. Запорный механизм представлен стальным пустотным шаром. Этот элемент конструкции имеет сквозное отверстие, который имеет диаметр, равный диаметру соединительного отрезка двух частей запорного механизма. Принцип действия следующий:

  1. Подвижный элемент конструкции представлен рукояткой, которую можно повернуть вокруг оси.
  2. Рукоятка передает движение шару.
  3. Шар имеет сквозное отверстие, при повороте на 90 градусов сплошная стенка заменяется на отверстие.

Следует учитывать тот момент, что производители не рекомендуют ставить рукоятку в полуоткрытое положение. Полуоткрытое состояние становится причиной ускоренного износа основного запорного элемента конструкции.

Монтаж и правила эксплуатации

В монтаже шарового крана с резьбовым соединением сложности нет. При строительстве новой системы водопровода следует выполнить простые действия.

  1. На установленной трубе отметить место расположения крана.
  2. Обрезать ее в размер и нарезать резьбу.
  3. Намотать фум-ленту по ходу закручивания фитинга.
  4. Накрутить шаровый кран или затянуть накидную гайку в зависимости от крепления.

При ремонте сначала перекрывается вода, производится демонтаж старого фитинга. Затем поверхность трубы очищается от мусора, известкового налета и устанавливается новый кран.

Устанавливать шаровые краны выгодно. Их стоимость выше, но это окупится длительной эксплуатацией без замены прокладок.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

Рекомендуем ознакомиться: Применение труб из сшитого полиэтилена для систем отопления

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими.

Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение

Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара.

Что такое краны шаровые для газа

Это отключающие устройства, которые способны обеспечить полное прекращение подачи любого вида газа в случае необходимости. Они не должны допускать утечек через элементы своей конструкции. Также исключается проход газа при полностью закрытом кране.

Для большей наглядности рассмотрим их устройство и особенности на примере газовых кранов итальянской компании FADO.

Качество

Краны шаровые для газа компании FADO отличаются от других производителей способом их производства. Для изготовления латунного корпуса здесь применяет метод горячей штамповки. Такая технология имеет преимущества перед литьем под давлением.

В процессе штамповки происходит самоуплотнение латуни. Это является гарантией отсутствия в металле корпуса серьезных дефектов. К ним относятся пузырьки воздуха и неплотности. Такие изъяны могут привести к трещинам, расслоениям и неминуемым утечкам газа.

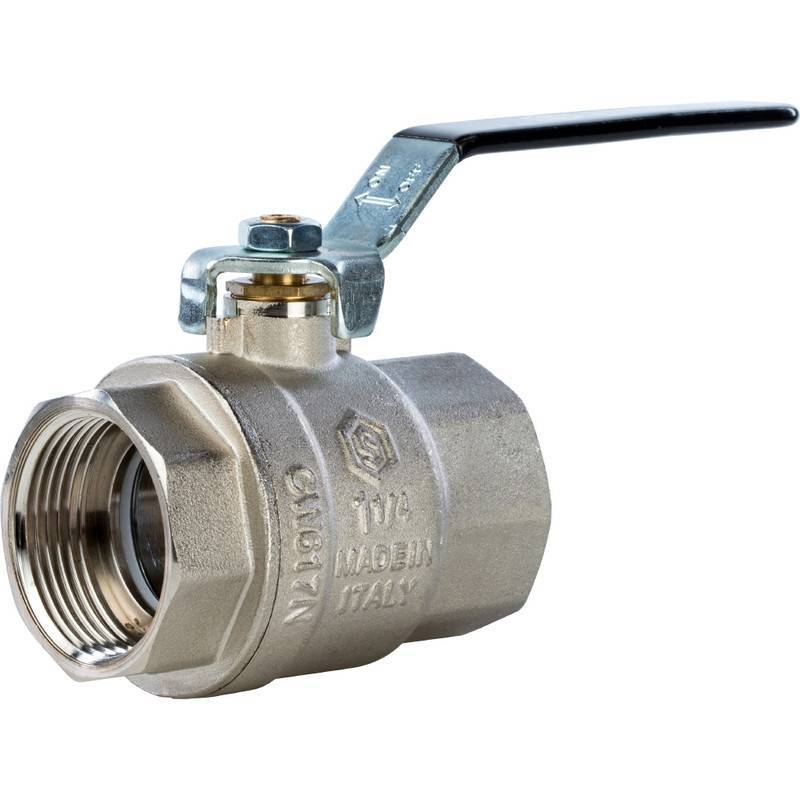

Кран серии Classic с двумя внутренними резьбами (ВВ)

Применяемый материал – высокопрочная латунь CW 617n (ЛС59-1). Она обладает необходимыми свойствами для всех видов обработки. Это позволяет выполнять штамповку, токарные работы, нарезку резьбы и другие операции с высоким качеством.

В соответствии с техническими нормами, не каждый кран может использоваться для газа. Для этого он должен иметь соответствующие разрешительные документы.

Краны шаровые для газа компании FADO обеспечены необходимыми международными сертификатами. Они подтверждают возможность использования этих изделий в системах газоснабжения.

Конструктивные особенности

Краны выпускаются двумя сериями – Classic и New. Их конструкция гарантирует выполнение всех требований безопасности при пользовании газом. Это, во-первых, обеспечение герметичности затвора.

Во-вторых, наличие ограничителя поворота и указатели положения «отрыто – закрыто». В-третьих, они герметичны по отношению к внешней среде.

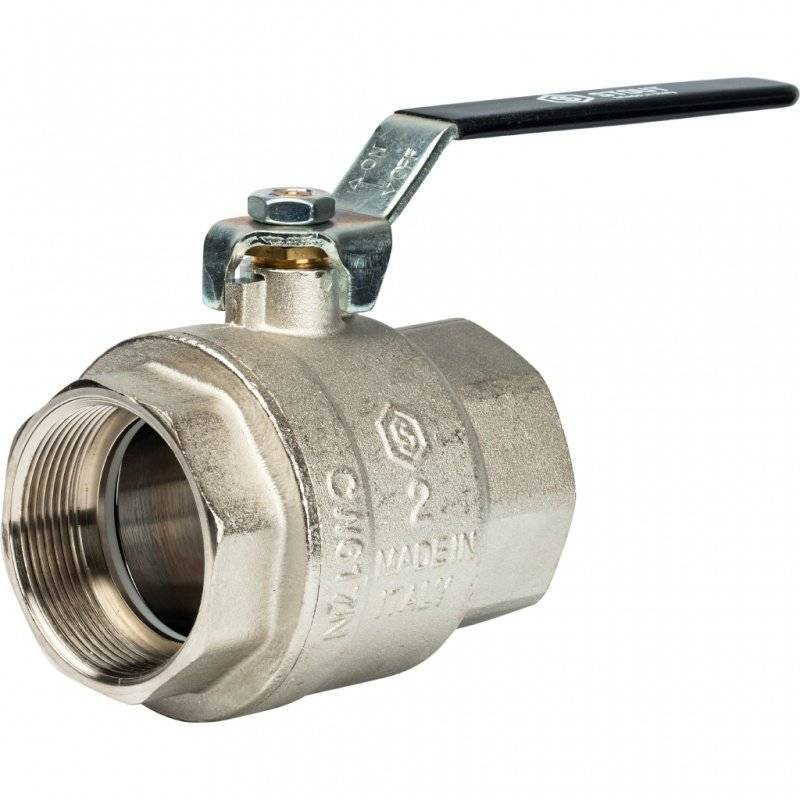

Шаровой кран FADO для газа серии NEW с резьбой ВВ

Во многом они повторяют устройство кранов для воды. Однако нужно понимать и соблюдать их взаимозаменяемость. Кран для газа можно установить на систему водоснабжения. Кран для воды на газ устанавливать не допускается.

Отличия от конструкций для воды

Краны шаровые для газа компании FADO имеют бо́льшую длину корпуса. Соответственно, здесь нарезано бо́льшее количество витков резьбы. На газовых отключающих устройствах их семь, а на водяных — шесть. Это обеспечивает более надежное и герметичное соединение газового крана с трубопроводом. Снижается риск возникновения утечки газа.

Уплотнитель штока крана, изготовлен из материала «витон». Он обладает полной газонепроницаемостью и повышенной стойкостью к температуре (до 650 о С). Это требование пожарной безопасности, чтобы кран не давал утечки газа при возможном нагреве.

Герметизация штока выполнена в виде двух колец, смонтированных на нем. Они не поджимаются прижимной гайкой (как в кране для воды). Ее в конструкции просто нет. По этому признаку можно отличить кран газовый от отключающего устройства другого назначения.

Для этого достаточно посмотреть под ручку управления. Если вы там увидите прижимную гайку, то это не газовый кран торговой марки FADO.

Ручка управления имеет желтый цвет. Все краны шаровые для газа компании FADO не являются пригодными к ремонту. Это не признак низкого качества, а условие безопасности.

Шаровой газовый кран для подземной установки: критерии выбора + правила эксплуатации

Трубопроводная арматура не будет надежной и долговечной без перекрытия потока газообразной среды. Кран газовый шаровый представляет собой актуальное оборудование для бытовых и для промышленных газопроводов. Такая арматура устанавливается на трубопровод и служит для перекрытия потока газообразной жидкости.

Еще недавно для домашней отопительной сети использовались пробковый кран и муфтовый вентиль. По паспорту они обязаны работать достаточно долго. Например, срок службы первого оборудования составлял 8 лет.

Но, уже после 40 циклов (вместо 400 обещанных) они начинали «сдавать позиции». Сальниковая набивка превращалась в кашу, а пробка болталась в корпусе. Даже в закрытом положении она пропускала газ.

И газовщики просто вынимали пробку, оставляя кран в качестве декорации.

Вентили должны были отрабатывать по 1300 циклов. На самом деле уже после 40 циклов они пропускали газ. На них скапливался осадок и поток перекрывался не очень плотно. А еще, они снижали пропускное давление газообразной жидкости.

Как выбрать шаровой кран?

Следует руководствоваться следующими критериями выбора:

  1. Материал изготовления и внешний вид корпуса . Предпочтительный вариант – изделие из латуни или нержавеющей стали. Кран из силумина стоит дешевле, но он хрупкий и требует бережного отношения.
  2. Материал изготовления сферы . Запирающий элемент должен иметь зеркальную и абсолютно гладкую поверхность. Хорошо, если он будет покрыт напылением из никеля или хрома. Не приветствуется мутный блеск, матовость покрытия.
  3. Маркировка корпуса . Кран шаровый трехходовой должен содержать на себе данные о компании-производителе, номинальном диаметре и рабочем давлении. Буквы и цифры должны быть четкими, хорошо видимыми, иначе можно заподозрить подделку.
  4. Максимально допустимое давление . Его стоит подбирать, учитывая характеристики инженерной системы. При этом выбирать кран шаровой с американкой нужно с запасом. То есть указанное на нем давление должно быть выше того, которое используется в коммуникациях.
  5. Вес изделия . Изделие из латуни всегда тяжелее стального или силуминового аналога.
  6. Форма ручки . В продаже можно найти изделия с длинным рычагом или «бабочкой». Первый вариант является более предпочтительным в ситуациях, когда кран долго не поворачивался. Тогда для этого приходится прилагать усилия, что в случае с «бабочкой» является проблематичным.
  7. Стоимость . Этот вопрос каждый решает сам для себя, но качественные изделия не могут стоит дешево.
  8. Соответствие перечисленных характеристик особенностям быта в данной конкретной стране . В разных городах температура воды в системах отопления разнится, что накладывает свой отпечаток на выбор запорной арматуры.

Ручка для шарового крана

Как уже было сказано, она может иметь вид:

  1. Рычага . Кран шаровый с американкой такого типа более практичен и удобен в использовании. Он позволяет ухватиться за него всей рукой и осуществить поворот в нужном направлении. Если кран «закис», то для этого требуется приложить немалое усилие, а с рычагом это сделать легче.
  2. Бабочки . Более предпочтительна с эстетической точки зрения. Она аккуратна на вид, но для ее поворота используются лишь два пальца одной руки, которыми будет тяжело сдвинуть с места «залипший» кран.

Надо сказать, что ручка может иметь и самые разные цвета. По традиции синий используется для систем холодного водоснабжения, а красный – горячего.

В желтом исполнении производят ручки, предназначенные для газопроводов. Кроме того, в продаже можно найти изделия белого цвета – их специально устанавливают на радиаторы и полотенцесушители.

Материалом изготовления может быть как пластик, так и металл.

Оцените статью
