Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Ошибка №1

При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Ошибка №2

Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

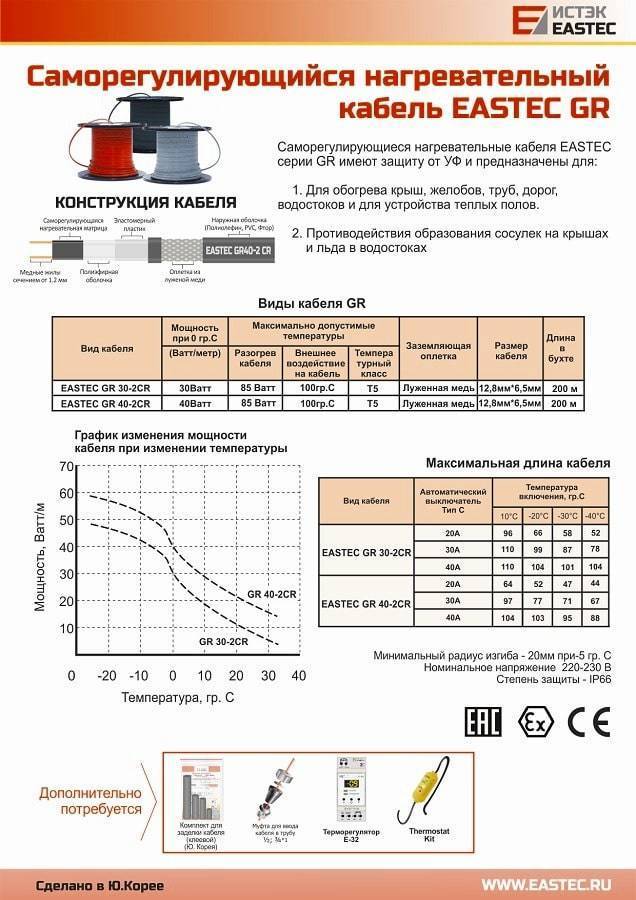

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

  • они могут пересекаться и не перегорят;
  • их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Популярные статьи  Рейтинг пылесосов Polaris: лучшая десятка + полезные рекомендации покупателям

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

  • Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
  • Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
  • Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

Популярные статьи  Потолок в ванной комнате какой выбрать: преимущества и недостатки, лучшие варианты

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости. Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура. Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов. Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Для каких целей пригодится саморегулирующий греющий кабель для водопровода и принцип его действия

Нагревательный кабель для водопровода – это особый вид провода, способного менять свою температуру, ориентируясь на окружающий его тепловой режим. Чем холоднее становится труба, тем сильнее нагревается провод.

Популярные статьи  Нормативы расстояний крепления воздуховодов: расчет геометрических данных трассы вентиляции

Где применяют систему

Согревающие саморегулируемые кабели для водопровода применяют при монтаже кровли, полов, карнизов, водопровода и канализации. Существует три сферы применения этого устройства:

  • в индивидуальном жилищном строительстве для обогрева инженерных сетей;
  • в коммерческом секторе для согревания труб и систем тушения пожара;
  • на промышленных предприятиях, работающих в суровых климатических условиях.

В продаже можно найти готовые комплекты для обогрева труб

Как устроен прибор

Конструкция кабеля:

  • жилы из меди, осуществляющие напряжение во всей протяжённости устройства;
  • матрица обогрева, регулирующая температуру и нагревающая кабель;
  • несколько слоев изолятора;
  • металлический экран, предохраняющий провод от случайного нарушения целостности и помех. На этот экран подводится заземление;
  • защитный наружный слой.

Структура обогревателя

Многослойная структура провода не восприимчива к внешнему воздействию и имеет продолжительный период эксплуатации.

Работа саморегулирующегося нагревательного кабеля похожа на действие резистивной проводки. Чем больше нагревается проводник, тем сильнее увеличивается сопротивление и наоборот, с понижением силы электротока снижается мощность.

Матрица в сердцевине прибора регулирует проводимость устройства.

Так происходит саморегуляция устройства в зависимости от температуры окружающей среды

Плюсы и минусы устройства

Как любой прибор, греющий провод имеет свои преимущества и недостатки. О первых следует знать, а со вторыми бороться с помощью грамотной установки и правильной эксплуатации:

Плюсы Описание
Равномерный прогрев Кабель нагревается по всей протяженности, прогрев равномерный и постепенный.
Надежность Элементы системы устойчивы к внезапным перепадам напряжения в сети. Несколько степеней защиты предотвращают перегрев даже при нахлёсте.
Экономичность Расход электроэнергии для такой системы сравнительно невысок, к тому же экономия достигается за счет саморегулировки.
Отсутствие ограничений по длине Обогреватель эффективно работает вне зависимости от протяжённости.
Отсутствие необходимости в обслуживании Устройство автономно и практически не требует ухода, кроме случаев механического повреждения.
Простота монтажа Установить шнур внутри или снаружи трубы можно собственными силами, не привлекая наёмных специалистов.
Минусы Описание
Стоимость Действительно, расценки на подобные устройства высоки, но стоит сравнить эти расходы с возможной заменой всех коммуникаций после их повреждения и сделать правильный вывод.
Необходимость закупки дополнительных материалов Для монтажа необходимо докупать изоляционные муфты, переходники и сальники.

Потратив однажды средства на установку обогревателя, вы навсегда перестанете испытывать беспокойство при падении температуры за окном

Способы подключения: внутри или снаружи

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше
