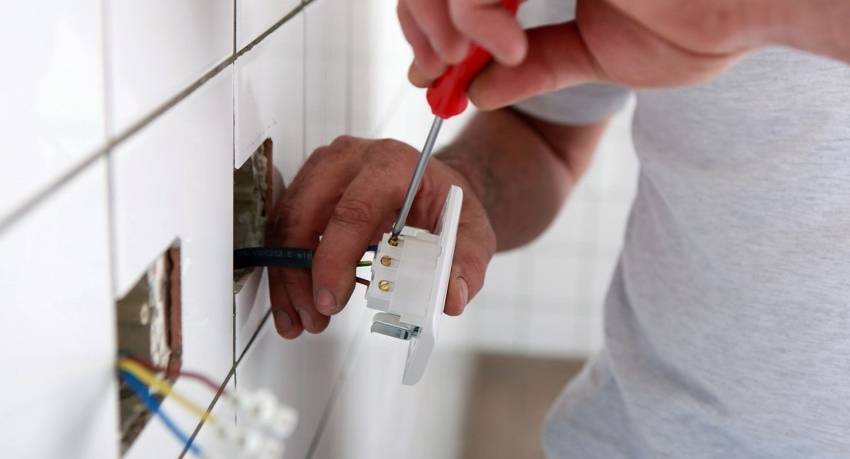

Как установить электрические розетки своими руками

Подключить розетки несложно, поэтому многие предпочитают всю работу самостоятельно. Правильно сделать это можно только в том случае, если вы знаете, как их подключать. Помните, что любая ошибка в подключении может может быть опасной для человека.

Итак, как подключить электрические розетки? Вот краткая инструкция:

  • отключить электричество в здании;
  • проделайте отверстие в стене там, где должна быть розетка (будьте осторожны, чтобы не повредить внутреннюю установку);
  • вставьте электрическую коробку и подключите к ней кабели;
  • подключите кабели к розетке (желтый провод к контакту, черный фазный провод к вилке L, синий нейтральный провод к клемме N);
  • закрепите крышку розетки на стене с помощью отвертки;
  • включите питание и проверьте работу контакта, например, отверткой с датчиком напряжения.

Согласно международным стандартам каждый провод, подключаемый к розетке, должен иметь определенный цвет. Ноль – провод синего цвета, фаза – красный или коричневый

Популярные типы розеток

Грамотно расположить розетки на кухне можно при понимании основных их типов, с достоинствами и недостатками:

накладные — самые простые, часто используются в комнатах, но почти не подходят для кухни. Их легко монтировать, они недорогие, но подходят для открытой проводки;

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

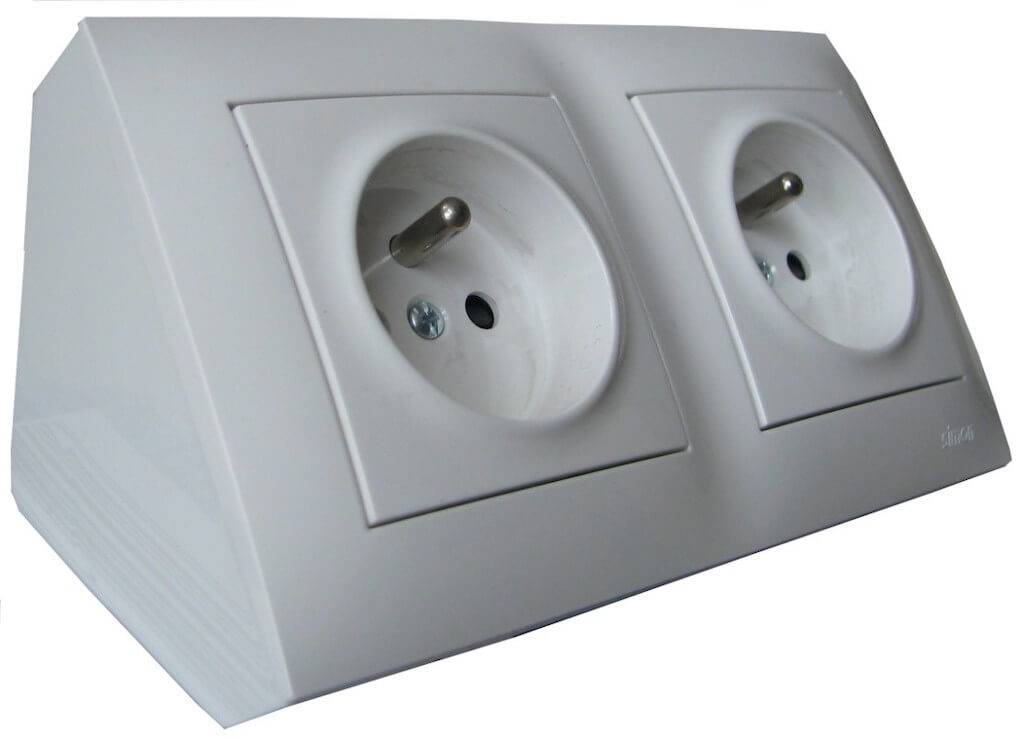

угловые — очень удобный вид, который можно видеть на фото. Размещается на стыке стен, удобно использовать в угловой кухне. На выбор продаются одинарные и модульные элементы, состоящие из 2-х и более частей. Установка как и накладного типа, главный плюс — экономия места, которое чаще пустует;

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

выдвижные — продвинутые модели, хорошая замена удлинителю с возможностью включения сразу нескольких приборов. Чаще располагаются внутри шкафчиков или ставятся в столешницу;

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

скрытые (встраиваемые) — самые эстетичные, визуально подобны блоку из нескольких частей. Подходят для монтажа в столешнице, подоконнике и прочих местах. После установки они незаметны, если не используются. При легком нажатии выезжает защитная деталь, открывающая доступ к сети.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Кроме обычных розеток, можно использовать выходы для зарядки смартфонов, подключения ТВ или аудиотехники, но важно сразу обозначить места, где должны быть дополнительные элементы

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.

Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.

Максимальная высота над плинтусом не должна превышать 2 м

Внимание Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85

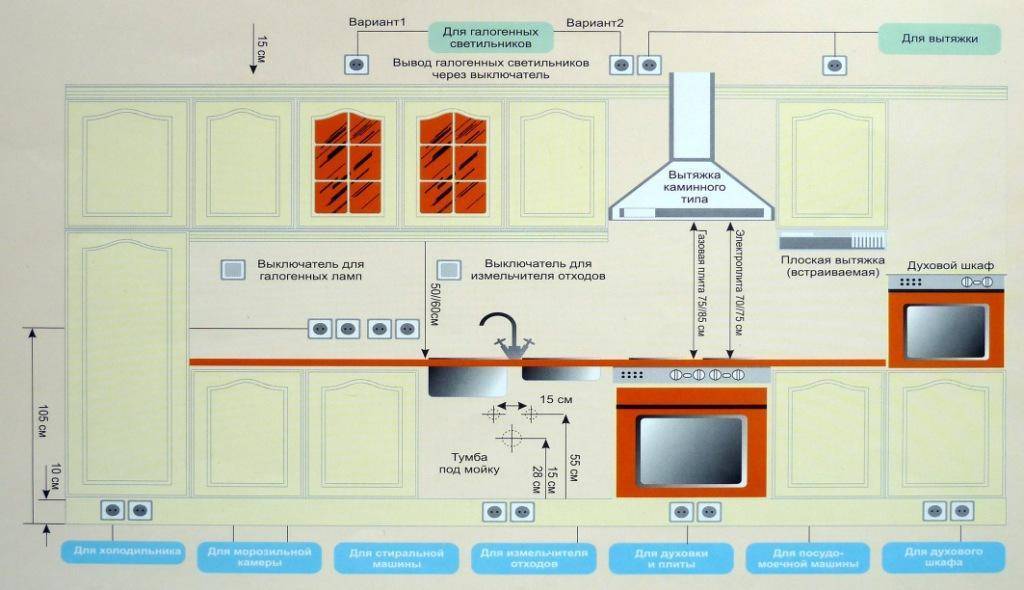

Правила и схема расположения

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню. Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника. Отметить точку входа силового кабеля на кухню. Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом. Для каждой кухни составляют свою схему

Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее. Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе. Посчитать количество проводов и комплектующих

Для каждой кухни составляют свою схему. Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее. Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе. Посчитать количество проводов и комплектующих.

Важно Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD

  1. Европейский — в 30 см от пола.
  2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

  1. для скрытой проводки;
  2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

  1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
  2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей. на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

  1. По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
  2. В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
  3. Осуществляется монтаж распределительных коробок, выключателей и розеток.
  4. Производится установка электрощита и защитных элементов.
  5. Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.
Популярные статьи  Почему тухнет газовый котел? Обзор типовых неисправностей и методов их устранения

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

  • открытая прокладка кабельной линии;
  • скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

  • вся конструкция находится на виду, что сопровождается порчей эстетического вида;
  • повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

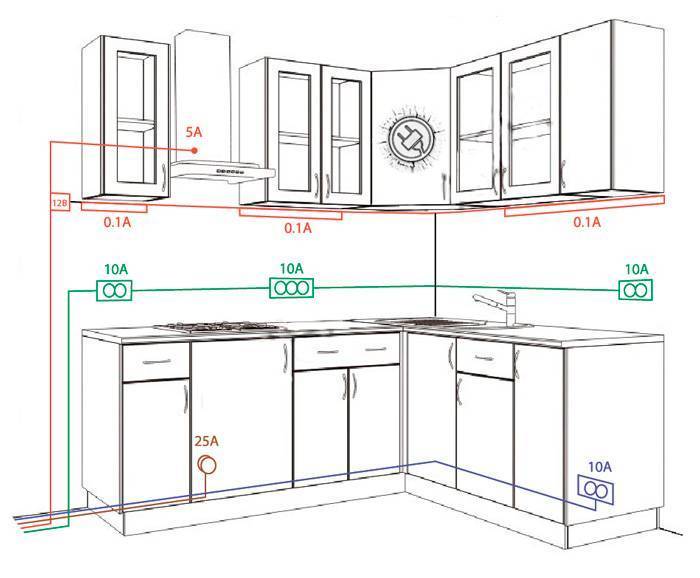

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

  • высокая безопасность;
  • длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

  • большие трудозатраты при монтаже;
  • сложность поиска поврежденного участка;
  • проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

  1. Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
  2. Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
  3. При формировании соединений следует избегать образования провиса кабеля.
  4. Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

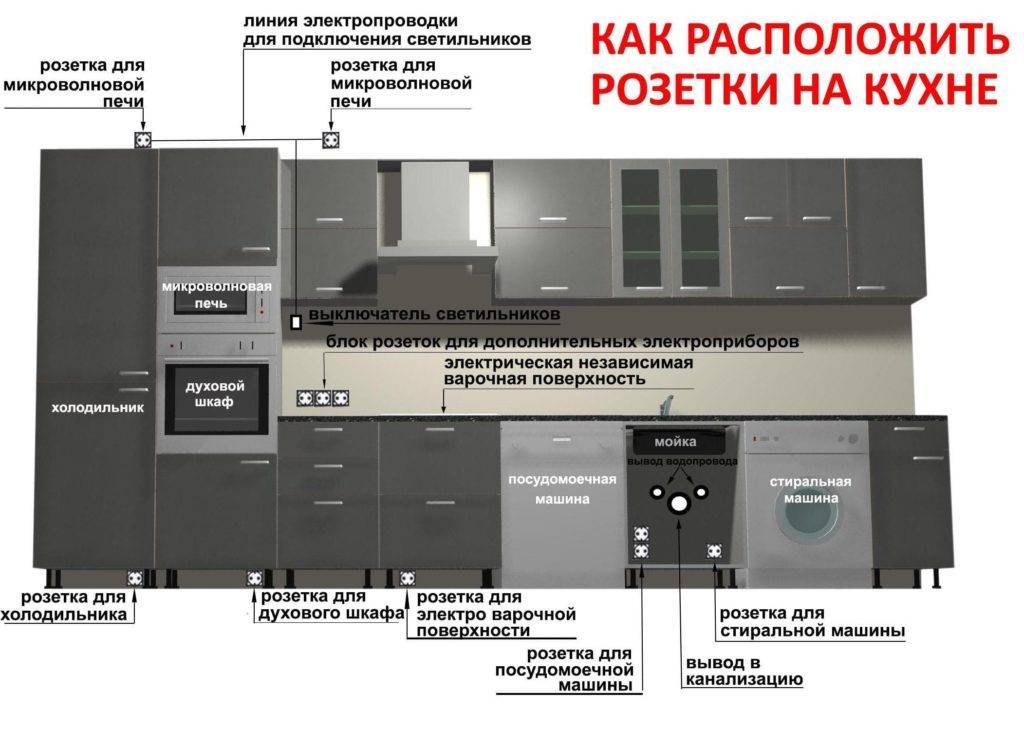

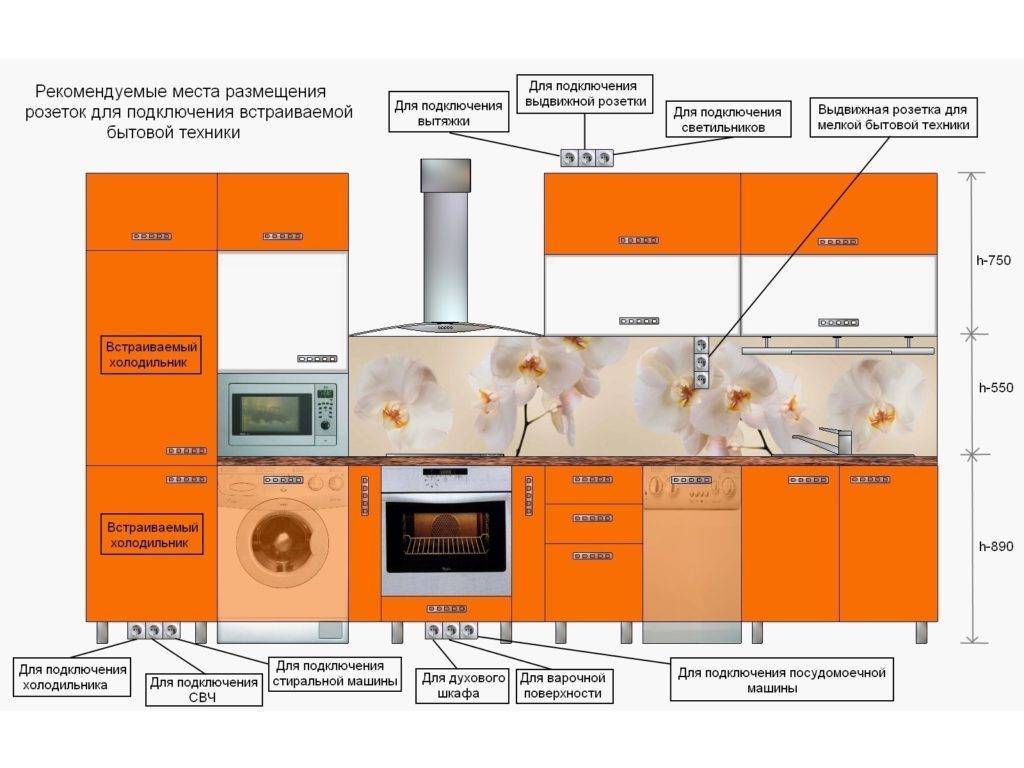

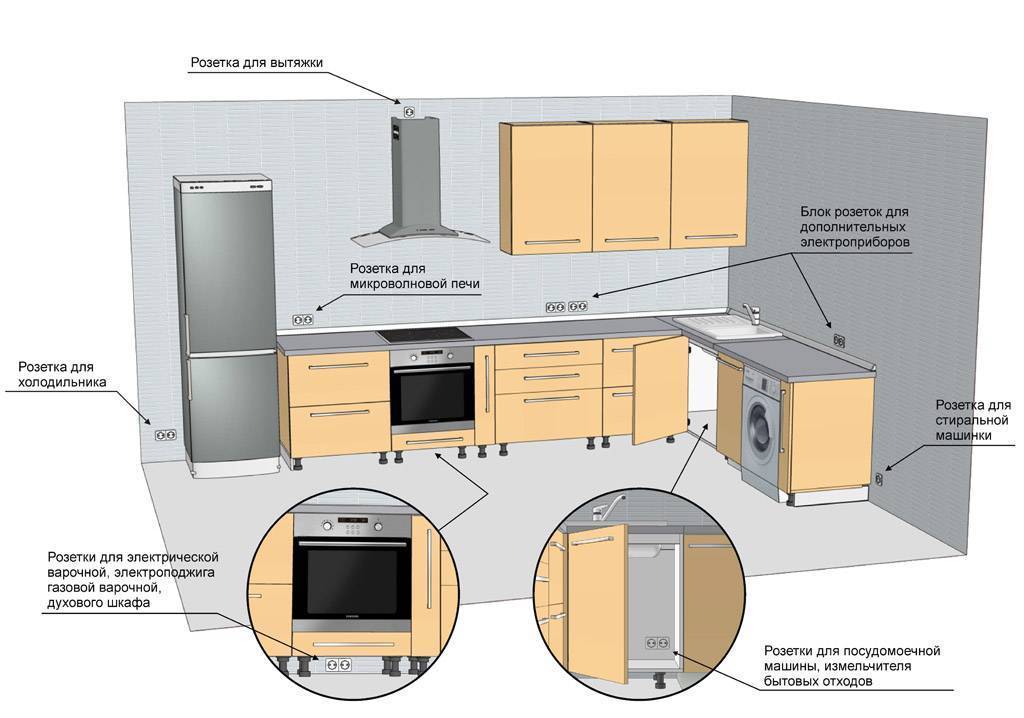

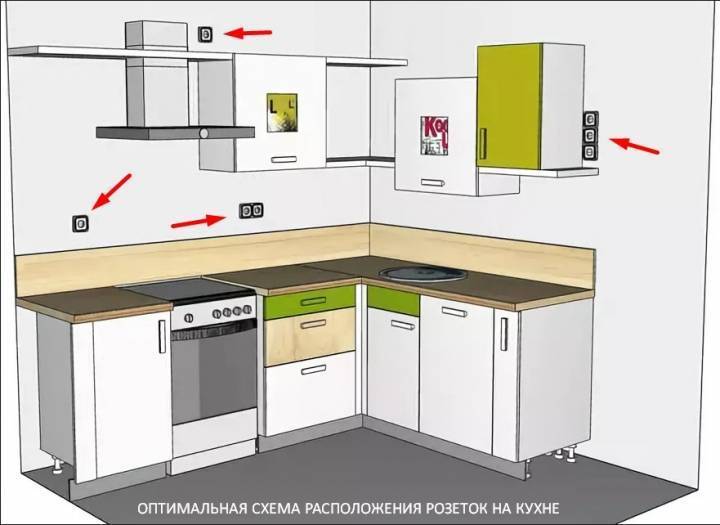

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Какие дополнительные материалы понадобятся?

Для защиты источников питания от брызг и копоти, необходимо выбирать модели розеток со специальными пластиковыми крышками или глубоким корпусом с защитными шторками.

Сегодняшний ассортимент источников электропитания для кухни предполагает 2 варианта:

  1. Внутренние розетки. Наиболее безопасный вариант, при котором отверстие для розетки и канавка для провода вырезаются непосредственно в стене.
  2. Наружные розетки. Актуальны для домов, где провод прокладывается поверх стен. Чаще всего это применимо к загородным деревянным строениям.

«Дизайн фартуков для классической кухни»

Розетка для кухни может быть различных модификаций:

  • Иметь защитные шторки.
  • Быть влагозащищённой.
  • Дополняться устройством защитного отключения.
  • Иметь конструкцию выталкивателя, что существенно облегчает процесс выдёргивания вилки без смещения механизма самой розетки.
  • Иметь встроенный таймер или индикатор наличия тока в сети.

Для установки потребуются:

  • Перфоратор для формирования гнезда подрозетника.
  • Коронки и канавочное долото для укладки проводки.
  • Изолированный электрический кабель.
  • Коробки подрозетника.
  • Саморезы.

Также, на современной кухне часто отдают предпочтение выдвижным розеткам. Они располагаются внутри фартука из МДФ. Эту конструкцию сложно назвать практичной, но она, безусловно, добавляет эстетики.

«Какие бывают виды фартуков для кухни: гид по вариантам оформления»

При установке выдвижной розетки следует соблюдать следующие 3 условия:

  1. Кабель должен иметь бесперебойное подключение к сети.
  2. Доступ к фурнитуре не должен быть затруднён, чтобы в случае поломки её можно было легко заменить на новую.
  3. Под поверхностью должно быть много пространства.

Электрические розетки — как разместить их в отдельных комнатах

Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.

Размещение розеток в гостиной (схема)

Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.

Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Схема размещения проводки и розеток в гостиной

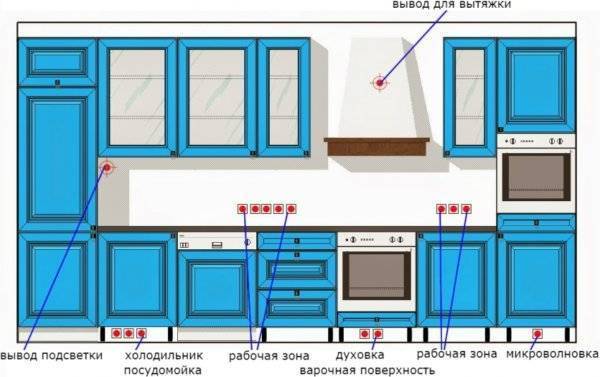

Размещение розеток на кухне (схема)

Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.

Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.

Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой

Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

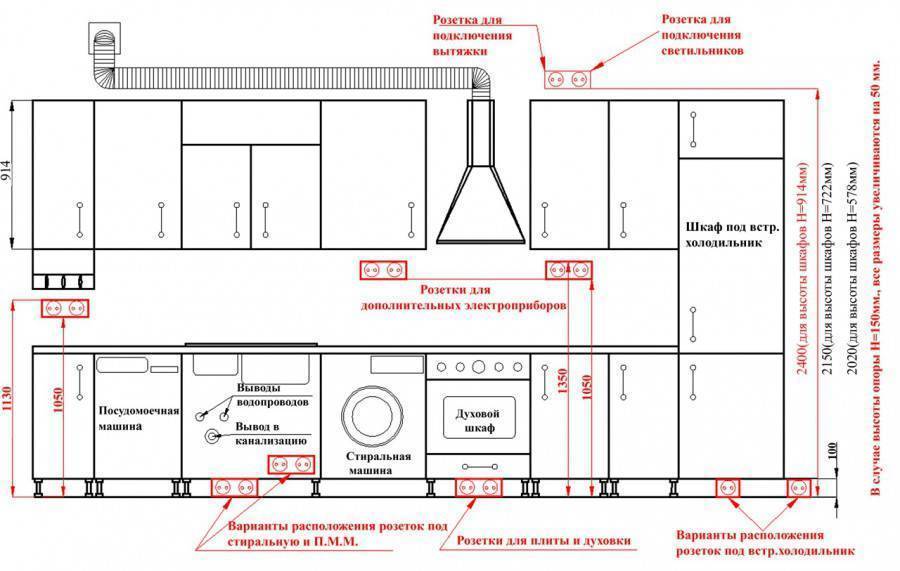

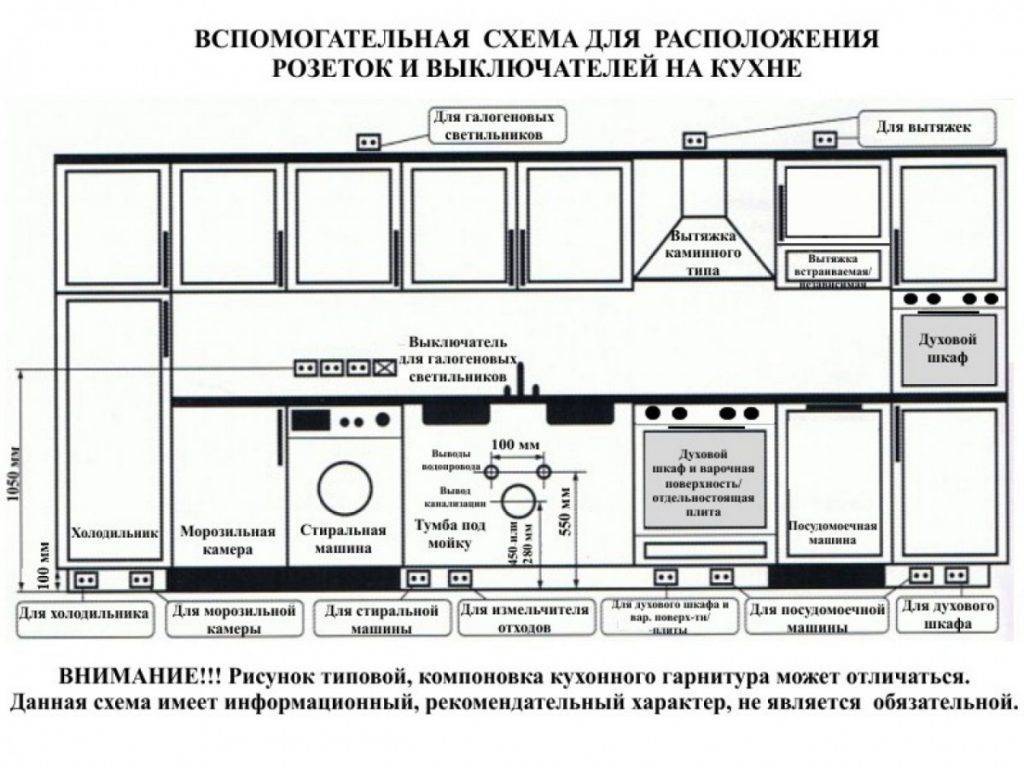

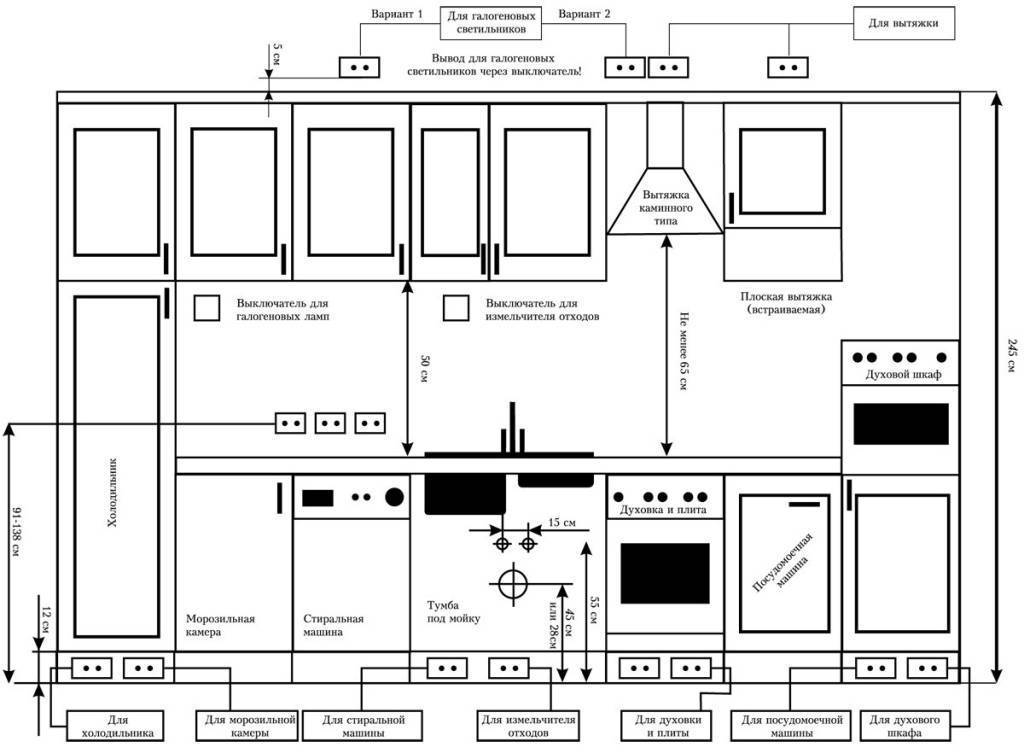

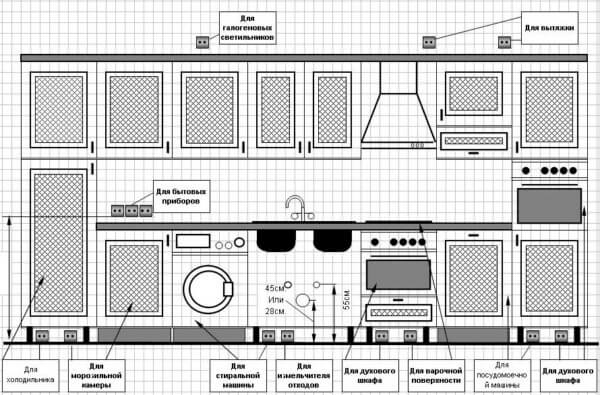

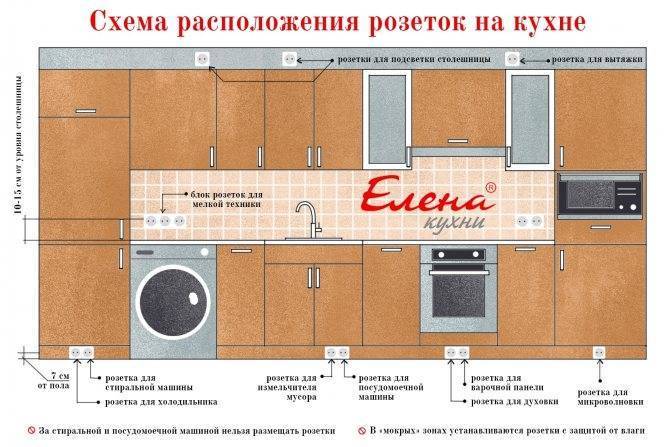

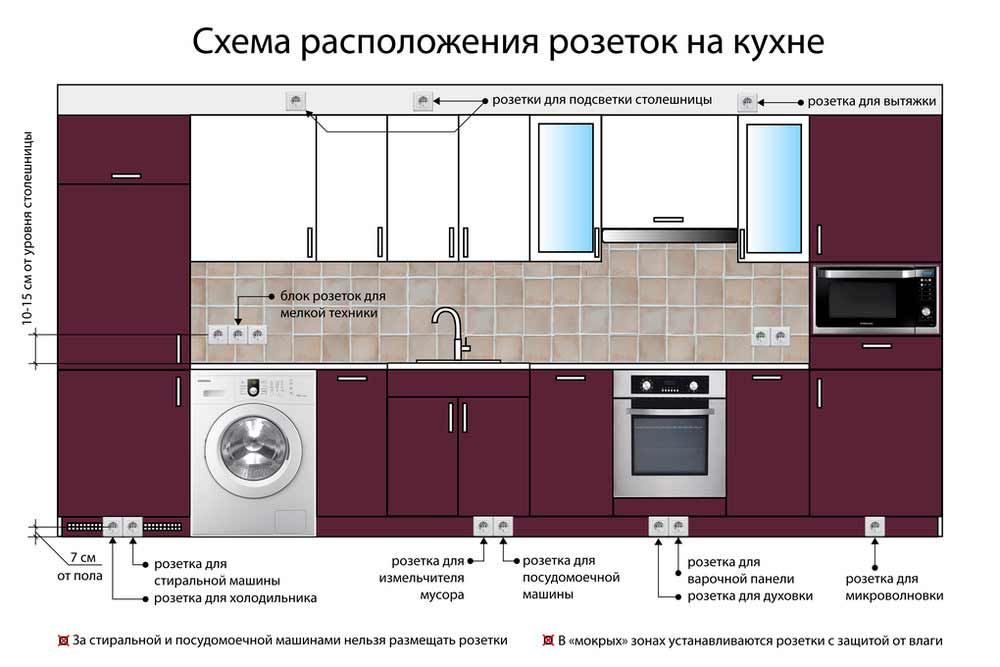

Схема размещения розеток на кухне

Популярные статьи  Выравнивание пола и настил линолеума в сталинке своими руками: пошаговая инструкция

Размещение розеток в спальне (схема)

Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.

Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Схема размещения розеток в спальне

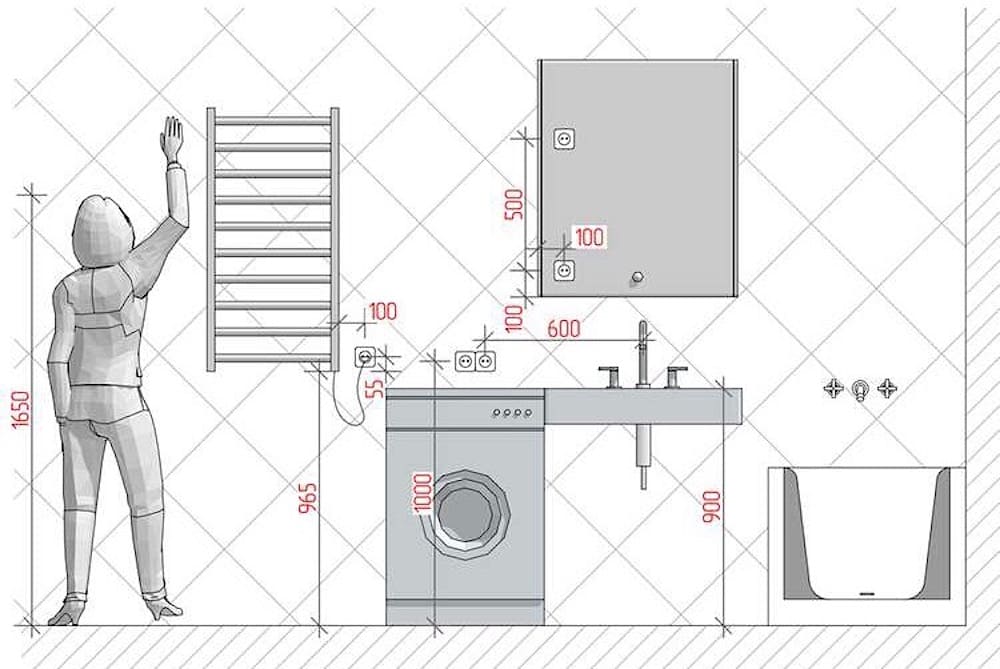

Размещение розеток в ванной (схема)

Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.

Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.

Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Схема размещения розеток в ванной

Количество розеток

Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Важные моменты проектирования

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

  • Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
  • Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
  • Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуInstagram mikuhni.ru

Для бытовой техники в металлическом корпусе требуется заземление. Поэтому предназначенные для нее розеточные блоки правильно подключать через УЗО либо дифференциальные автоматические выключатели

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

  • освещение 150-200 Вт;
  • холодильник 100 Вт;
  • чайник 2000 Вт;
  • микроволновая печь 2000 Вт;
  • варочная панель 3000-7500 Вт;
  • духовка 2000 Вт;
  • посудомойка 1000-2000 Вт.

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

  1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
  2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
  3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
  4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
  5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

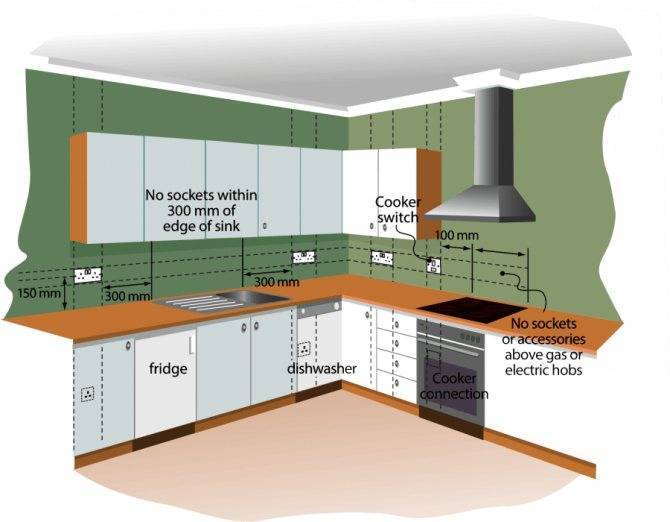

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

  • СНиП 3.05.06-85 для монтажа электротехнических устройств.
  • ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

  • Размещаться они должны от плинтуса на высоте не менее 20 мм.
  • Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
  • При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

  • Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
  • Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
  • Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
  • Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Популярные статьи  Энергосберегающие системы отопления: как и на чем можно экономить?

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

  • Духовка – от 2500 Вт.
  • Плита – 1000-1500 Вт.
  • Машина посудомоечная – от 1000 Вт.
  • Машинка стиральная – от 1500 Вт.
  • Водонагревательный бак – от 1500 Вт.
  • Холодильник – 200-1000 Вт.
  • Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

  • Микроволновка – от 800 Вт.
  • Электрочайник – от 500 Вт.
  • Блендер – до 300 Вт.
  • Комбайн для кухни – 1200-1500 Вт.
  • Кофеварка – от 900 Вт.

На кухне могут быть:

  • Телевизор, потребляющий – 200-330 Вт.
  • Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

  • Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
  • На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
  • Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
  • Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
  • Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
  • Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
  • При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.
Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.
Максимальная высота над плинтусом не должна превышать 2 м

Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.

Правила и схема расположения

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуРазмещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуРазмещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуРазмещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуРазмещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуКак составить подробную схему расположения розеток:

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом

Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.

Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD.

На какой высоте их сделать?

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажуМастера-электрики различают два варианта установки по высоте:

  1. Европейский — в 30 см от пола.
  2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

  1. для скрытой проводки;
  2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

  1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
  2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей.

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Нормативы для установки розеток на кухне

Поскольку электричество – вещь небезопасная, существуют нормативные документы, которые регулируют порядок их расположения и четко описывают, где розетки могут быть размещены, а где нет. Ознакомиться с полным установленным порядком можно, почитав ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85. Но если выделить из этого только основное, то можно рассмотреть следующие аспекты:

высота расположения розеток от плинтуса не должна превышать 2 м;

Размещение и установка розеток на кухне: лучшие схемы + инструкции по монтажу

Схема месторасположения розеток на кухне должна соответствовать нормам безопасности

  • бытовой прибор, который будет включен в розетку, должен находиться от нее на расстоянии не более 1 м;
  • все розетки должны быть расположены таким образом, чтобы риск попадания брызг воды или пара был полностью исключен.

Это минимальные требования безопасности, которые позволят избежать опасных ситуаций на кухне. Ведь именно здесь собрано максимальное количество коммуникаций, каждая из которых не должна наносить вред другой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
