Бурение пневмоударником с одновременной обсадкой система Symmetrix

Специфические проблемы возникают при бурении в пластической (глинистой) породе насыщеной каменым материалом размерами больше чем 100 мм в диаметре и при обсадке валунных отложений.

Шнековое бурение с последующей обсадкой в данных горизонтах часто не приносит желаемый результат и подвержено относительно большой аварийной опасности.

Практически единственным подходящим методом в данных условиях является бурение пневмоударником с одновременной обсадкой.

В буровой технике известно несколько аналогичных метода. Наиболее распространенным является метод с приминением эксцентричной головки (например ODEX-метод от Atlas Copco).

Эксцентер (режущий элемент) головки раскрывается (ставится в рабочую позицию) внизу режущего трубного башмака при подачи правого вращения. Благодаря этому диаметер бурения становится больше чем внешний диаметр обсадной трубы. При подаче обсадная труба без вращения заглубляется вместе с буровой штангой. Проблемы могут возникнуть при прохождении слоев крупного галечника, который припятствует вращению и раскрытию эксцентричной головки. Поэтому мы используем другую, так называемую „Symmetrix-систему“.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

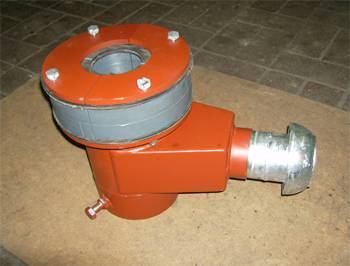

Фото 2: Отводная головка под O 178 обсадную трубу

 Данная система работает с специальным режущим трубным башмаком (нем. «Ringbohrkrone»). Головка, закрепляемая на нижнем окончании трубного гарнитура, имеет вращающееся кольцо наращенное твердосплавными зубками (см. Фото 4).

При монтаже головка пневмоударника фиксируется в специальном вырезе кольца трубного башмака. При буровом процессе через данное соединение происходит передача горизонтальных и вертикальных сил и режущий трубный башмак производит возвратно-поступательные и круговые движения с такой-же частотой как и коронка пневмоударника. Коронка выступает примерно на 50 мм из трубного башмака. Следовательно коронка пневмоударника забуривает а режущий трубный башмак расширяет скважину до диаметра обсадной трубы.

Выбуренная порода через специальные каналы в коронке попадает в пространство между буровыми штангами и обсадными трубами и выносится на поверхность. Размеры специального трубного башмака и обсадных труб схожи (башмак ? 182 мм под ? 178 мм обсадную трубу). Переход с башмака на трубу выполнен без выступов для облегчения демонтажа бурового гарнитура.

При обсадке Symmetrix-системой в сухом каменистом слое возможны осложнения при вытаскивании обсадной колонны. По этой причине были увеличины подьемные усилия на стяжном хомуте у KBKB 20/100 и у KBKB 30/150 до 150 кН. Для буровых установок KBKB 10 и KBKB 13 (подъемный стяжной хомут на 76 кН) мы предлагаем дополнительный гидравлический пресс на 150 кН.

После достижения водоносного горизонта монтаж обсадных труб идет легче.

Стандартный вариант Symmetrix-системы мы предлагаем с пневмоударником на 4 дюйма под ? 178 мм обсадную трубу. Возможно также применение труб ? 152,4 мм. С ? 178 мм обсадной трубой свободный проход режущей головки составляет 141 мм (конечный диаметер бурения 135 мм), с ? 152,4 мм трубой 116 мм соответственно (конечный диаметер бурения 115 мм).

Symmetrix-система подходит под обсадные трубы как с правой так и с левой резьбой поскольку вращается только трубный башмак.

Применения данного метода в модифицированой форме возможно также при бурении с промывкой. В этом случае вращательное движение на трубную головку передается через переходник от шарошечного долота. Данный метод находится в стадии разработки.

Выброс породы происходит через верхнее окончание обсадной колонны. Логично, что для обеспечения чистоты на рабочем месте, данный промывочный поток необходимо канализировать и отводить. Для этой цели на вращателе смонтирована юбка из PVC-материала (Фото 3). Она останавливает поток сразу у буровой штанги. Порода (с промывкой или без) отводиться или убирается непосредствено от скважины. Моя фирма предлагает также отводную систему для отвода выбуреной породы непосредственно в контейнер.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

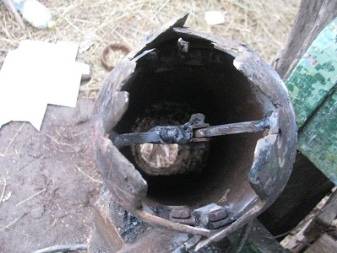

Фото 3: «Юбка» на вращателе KBKB 20

Особенности технологии роторного бурения скважин

Процесс бурения организован так, что из-за вымывания слоя почвы из шахты буровая колонна с каждым движением углубляется все ниже. Периодически ее необходимо наращивать добавлением других труб.

Процесс бурения выполняется ступенчато:

  • Пройдя первые рыхлые слои грунта, колонну поднимают, а в шахту опускают обсадную трубу.
  • Зазор по кругу заполняют раствором цемента.
  • После застывания цемента в шахту подают долото с меньшим диаметром, и работа продолжается дальше.

Таких аналогичных шагов может выполняться несколько, а затем в шахту опускается перфорированная на конце эксплуатационная труба. В зависимости от качества почвенного пласта и глубины выбирают количество и массу труб, вид долота, скорость его вращения и материал кромок, давление промывочной жидкости. Специфика такова:

  • Легкие породные пласты проходят с максимальной скоростью и наибольшей промывкой.
  • Скалистые почвы требуют пониженной частоты и уменьшенного давления жидкости.

Помешать работам могут грунтовые твердые включения – валуны – на пути ротора, который может заклинило, или почвы, активно поглощающие промывку. Также замедляет процесс нехватка воды в месте проведения работ и наличие большого глинистого слоя. Глина, смешиваясь с водой, закупоривает водяное русло и требует дополнительной тщательной промывки.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Смена породоразрушающего инструмента

Несмотря на тщательно просчитанную геометрию лопастей и армирование твёрдыми сплавами, долото буровое всегда будет самым изнашиваемым инструментом роторной буровой установки. Его регулярная замена — неотъемлемая составляющая рабочего процесса. Для этих целей используются так называемые «свечи» — блоки из нескольких труб. В зависимости от высоты буровой вышки и глубины скважины, длина свечи может варьироваться от 20 до 50 м. С целью упростить свинчивание, трубы оснащают замками с конической резьбой.

Оборудование

Работы по обустройству гидрогеологических скважин выполняют с помощью снаряда Шитца. Это особая установка, конструкция которой включает:

  • вышку, оборудованную штангой;
  • забивной клапан или стакан;
  • станок;
  • желонку и долото;
  • каркас.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Вышку монтируют в заранее подготовленный треножник, который представляет собой конструкцию из стальных труб или деревянных брусьев. Установка конструкции осуществляется с помощью специальных крепежей и отверток. Вверху вышки устанавливают ворот для пропуска через него троса, который будет поднимать и опускать долото

При этом важно учитывать, чтобы общая длина рабочего органа была меньше высоты установки

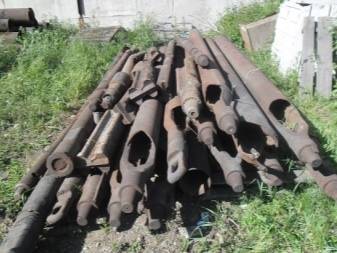

Штангу собирают из металлических болванок, а соединение дополнительных деталей происходит посредством использования болтов или фланцев. Чтобы сделать оборудование тяжелым, внутрь образованной полости заливают бетон. Основным бурильным инструментом является стакан. Торец стакана имеет заострение в центре, поэтому при проведении работ снаряд проникает в грунт на большую глубину и без особых усилий. Дополнительно по кромке размещены острые зубья, предназначенные для разрушения влажных пород.

Популярные статьи  Встраиваемые посудомоечные машины Bosch (Бош) 60 см: ТОП лучших моделей на рынке

Роторное бурение скважин: обзор технологии бурения и необходимого оборудованияРоторное бурение скважин: обзор технологии бурения и необходимого оборудования

В верхней части стакана оборудовано место, куда бьет штанга в процессе. Оно называется наковальней. В случае использования снаряда больших размеров сохраняется ровная забивка скважины. Длина стандартного оборудования должна превышать 2 метра. Для изготовления желонки используют стальную трубу с диаметром более 90 мм. Внизу находится клапан, открытие которого происходит при соприкосновении установки с землей. Такой подход обеспечивает проникновение земли в снаряд.

Как только оборудование начинает подниматься, клапан под тяжестью грунта закрывается. Тросы изготовлены из стальных канатов, выполненных из соединенной проволоки, что обеспечивает их высокую прочность и долговечность. Толщину троса подбирают в зависимости от массы снаряда забивной штанги

При выборе оборудования во внимание принимают подсчитанное разрывное усилие. Дополнительно рекомендуется учитывать коэффициент безопасности работ

Роторное бурение скважин: обзор технологии бурения и необходимого оборудованияРоторное бурение скважин: обзор технологии бурения и необходимого оборудования

В некоторых случаях бурение скважин производится с использованием так называемых обсадных стенок. Суть технологии заключается в укреплении ствола скважины специальными трубами, которые выпускают в двух модификациях.

  • Муфтовые. Такие трубы с двух сторон оборудованы резьбой. Фиксация обсадных элементов осуществляется посредством предусмотренного резьбового соединения на концах труб.
  • С высаженными концами. Стыковка происходит благодаря особой конструкции трубы, на одном из торцов которой расположена высадка. Она представляет собой увеличенное сечение, созданное путем термической обработки. Внутри сечения находится резьба.

Некоторые владельцы загородных участков для обсаживания используют трубы из ПВХ. При строительстве гидротехнического сооружения рекомендуется тщательно подойти к подбору элементов буровой установки.

Роторные установки для бурения скважин

Роторная установка позволяет экономно распорядиться не только пространством, но и средствами. На выставочных экспозициях можно ознакомиться с образцами установок.

Данная установка дает 100% гарантии на бурение в грунте любой плотности. Но некоторые недостатки все-таки есть. Например, для работы на установке потребуется чистая вода и раствор глины. Да и в зимнее время бурение полностью исключено.

Для проработки грунта потребуется обсадочный трубопровод для подробной разведки водоносного слоя. Поэтому хоть технология и является перспективной и популярной, но назвать ее универсальной никак нельзя.

Характеристика способа

Извлекаемый на поверхность керн – цилиндрический столбик материала, его отбирают на пробу и транспортируют наверх с помощью шнекового подъемника – много способен сказать исследователям недр.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Пласты видны в разрезе, подобных точных показателей не сможет дать ни один из ныне существующих способов бурения.

Кольскую сверхглубокую скважину пробурили этим способом. Была достигнута отметка 12,262 тыс. метров – уникальный результат в разведывательном бурении.

А еще колонковый способ незаменим при бурении скважин для поиска воды, технология дает надежный результат – 100%. Стоит разобраться и в тонкостях самой технологии, в инструменте для ее реализации, изучить все плюсы и минусы.

Использовать колонковую технологию несложно, специалисты могут работать со всеми видами пород, вплоть до глубины 1 тыс. метров, когда срезы пластов подаются на поверхность с определенной периодичностью.

Буровое оборудование

Для бурения скважин применяется ряд специализированных машин и механизмов. На пути к проектной глубине нередко попадаются участки породы с повышенной твердостью. Для их прохождения приходится давать на буровую колону дополнительную нагрузку, поэтому к добывающему оборудованию предъявляются достаточно серьезные требования.

Оборудование буровой установки стоит недешево и рассчитано на долгосрочное использование. В случае остановки добычи из-за поломки какого-либо механизма придется ждать замены, что серьезно снизит рентабельность предприятия. Оборудование и механизмы для добычи углеводородов должны быть изготовлены из высококачественных и износостойких материалов.

Оборудование буровой платформы можно разделить на три части:

  • Буровая часть – бур и бурильная колонна.
  • Силовая часть – ротор и талевая система, обеспечивающие вращения буровой колонны и спускоподъемные манипуляции.
  • Вспомогательная часть – генераторы, насосы, емкости.

Бесперебойная работа буровой установки зависит от правильной эксплуатации оборудования и технического обслуживания механизмов, в сроки предписываемые производителем

Не менее важно своевременно менять расходные части, даже если по внешнему виду с ними все нормально. Без соблюдения правил эксплуатации невозможно гарантировать безопасность персонала буровой платформы, недопущение загрязнения окружающей среды и бесперебойную добычу нефти или газа

2 Станки ударного бурения

Установки для ударного бурения разрабатывают скважину посредством кратковременного воздействия на дно скважины специального инструмента, совершающего возвратно-поступательные движения. В зависимости от принципа работы все буровые станки данного типа делятся на 3 разновидности:

  1. Станки ударно-канатного бурения.

Их устройство не предполагает наличия осевого усилия при подаче рабочего инструмента — боек падает на дно скважины под своем весом. Такое оборудование имеет достаточно низкую производительность, но при этом она крайне эффективна при разработке хрупких горных пород.

Рабочий инструмент таких станков имеет вес 1-3 тонны, он подвешивается на лебедке и поднимается посредством кривошипно-шатунного механизма на высоту 1-2 метров над забоем. В процессе разработки на дно скважины заливается вода, размягчающая породу.  Разрушенный грунт периодически удаляется с помощью желонки.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

БС-3

Установки для ударно-канатного бурения бывают как крупногабаритные на гусеничном (БС-3) либо колесном ходу (БЖ-6), так и компактные (сборного типа) для разработки скважин на воду. Общим недостатком всех агрегатов является низкая производительность, так как скорость свободного падения рабочего инструмента непосредственно зависит от силы земного притяжения и количество ударов невозможно увеличить выше отметки 50-60 шт/мин.

  1. Станки шарошечного бурения.

В таких агрегатах рабочим инструментом выступает шарошечное долото, осуществляющее дробяще-скалывающую разработку породы. Буровой колонне, на которой закреплено долото, сообщается не только возвратно-поступательное движение с большим усилием по отношению к дну забоя, но и вращательное движение.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

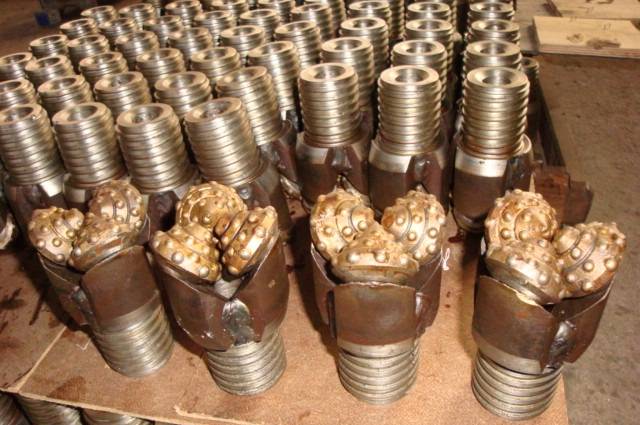

Шарошечное долото

Такие установки используются для бурения всех типов грунтов — от мягких до особо твердых (включая горные породы), они способы разрабатывать скважины диаметром 72-400 мм. Среди отечественного оборудования выделим станок СБШ-200 (глубина — 30 м, диаметр 190-243 мм) и станок СБШ-250 (глубина — 40 м, диаметр — 214-270 мм). При разработке карьеров чаще всего используется буровой станок БТС 150 на базе гусеничного трактора Т-10М.

  1. Станки ударно-вращательного бурения

Установки ударно-вращательного бурения отличаются от ударно-канатных и шарошечных агрегатов тем, что при разработке скважины их рабочий инструмент вращается не только в перерывах между ударами, а непрерывно. При этом забой углубляется за вхождения коронки в грунт в момент удара, а вращение обеспечивает очистку дна скважины от выработанной породы.

Основными признаками оборудования данного типа являются низкий крутящий момент и осевое усилие, при большой ударной нагрузке. Ударно-вращательное бурение демонстрирует максимальную производительность при работе на особо твердых и абразивных породах.

Популярные статьи  Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

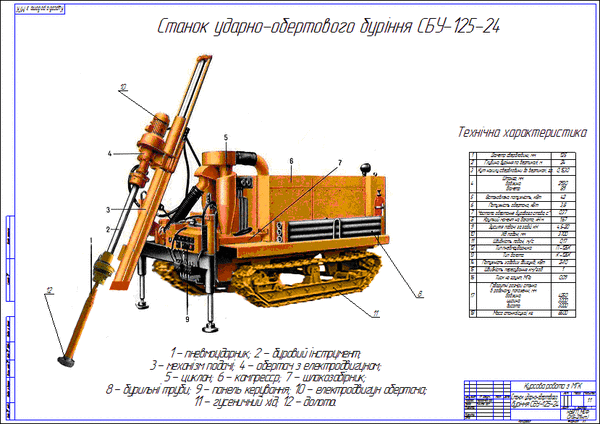

СБУ-125

Среди техники отечественного производства наиболее распространенными установки серии СБУ-125, способные разрабатывать вертикальные и наклонные скважины диаметром до 125 мм на глубину до 22 метров.  Все модели СБУ-125  обустроены на базе гусеничной углепогрузочной машины УП-3.

2.1 Станки колонкового бурения

Установки колонкового бурения чаще всего применяются при исследовательских и строительных работах. Основным их отличием от шнекового и ударного оборудования является то, что выработка грунта осуществляется не по всему периметру скважины, и лишь по радиусу колонкового снаряда, который представляет собой круглую трубу с наваренными на торец твердосплавными режущими зубьями.

При работе внутренняя полость колонкового снаряда заполняется вырезанным грунтом, после чего снаряд поднимается на поверхность и его содержимое извлекается. Такое принцип работы позволяет получать цельную породу, необходимую для проведения геодезических испытаний.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

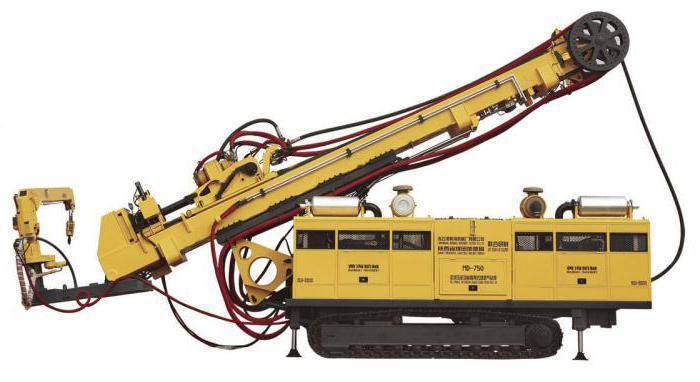

СКБ-4100

Также по колонковому принципу действуют все агрегаты для бурения отверстий в монолитных конструкциях из железобетона. Их рабочий инструмент оснащен специальными алмазными резцами, эффективно вскрывающими материал повышенной твердости.

Сферы использования подобной технологии

Среди точек применения колонкового бурения скважин, стоит выделить несколько основны.

Горнодобывающая промышленность – разработка горных месторождений твердых полезных ископаемых.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Результат прохода – керн с цельной структурой, по которому выполняют анализ пород в этой местности. Его периодически извлекают, чтобы узнать картину залегания пород на этом участке.

Автономное водоснабжение – организация процесса нуждается в исследовании недр частных землевладений, чтобы иметь доступ к подземным источникам воды. Гидрогеологическое бурение необходимо для выбора местонахождения водной скважины.

Строительство – для бурения диктующей скважины под забивку свай – обустраивая свайные фундаменты. Строителям нужно знать, на какой глубине будет песчаная прослойка или начинаются крупные камни. От этого зависит устойчивость здания. Подобная технология идеальна, чтобы в железобетонных конструкциях просверлить отверстия большого диаметра.

Подобный способ подходит для вертикального прохождения скважин, горизонтального и под нужным углом.

Общие понятия

Бурение желонкой представляет собой так называемый ударно-канатный способ бурения. В качестве бурильного инструмента используется желонка — тяжелый, полый, длинный и узкий снаряд, который роняют в шахту скважины с высоты в несколько метров.

Под тяжестью желонки слои грунта разрушаются и попадают в полость снаряда. Желонку вынимают, очищают от грунта, а затем снова бросают в шахту.

Процесс повторяют снова и снова до тех пор, пока не дойдут до водоносного слоя и не пройдут его. Хотя при описании процесс выглядит простым, он может быть долгим и трудоемким. Но специалисты отмечают, что у ударно-канатного бурения есть немало преимуществ по сравнению с другими методами. Например, при ручном бурении с помощью желонки обычно в ствол не подается вода, как это часто делается при использовании шнекового или роторного бурения.

В результате грунт в скважине не намокает, а это снижает риск ослабления или разрушения ее стенок. Еще один плюс — точное определение водоносного слоя. При “мокром” бурении понять, что долгожданная вода наконец-то появилась, не всегда просто. Даже профессионалы порой не сразу опознают этот момент и продолжают бурение. Кроме того, считается, что и дебит у “сухих” скважин повыше, чем у “мокрых”.

Выбирая между желонкой и шнеком, некоторые мастера руководствуются следующими соображениями. У шнековых установок с промывкой, которые производит современная промышленность, имеются ограничения по глубине бурения. И мощность таких установок составляет 12 кВт. Найти мотор-редуктор, обеспечивающий такую мощность в бытовых условиях, затруднительно.

Но редуктор мощностью всего 2,2 кВт поднимает груз весом около одной тонны. Даже очень тяжелую желонку такой механизм поднимет без труда. Остается лишь бросить желонку вниз, чтобы получить достаточно сильный удар, способный разрушать достаточно плотные породы. Таким образом, при меньших энергозатратах получается более эффективное воздействие.

Кроме того, собрать желонку из подручных средств будет проще и быстрее, чем шнек, конструкция которого заметно сложнее. Известны случаи, когда с помощью самодельной желонки, треноги и мотора удавалось пробить скважину глубиной более 40 метров, хотя ушло на выполнение этой работы несколько месяцев.

Галерея изображений Фото из

Вершину желонки оснащают устройством для крепления троса. Это серьга, как на фото, конус с проушиной или просто приваренный стержень

В верхней трети желонки есть отверстие, через которое производится выгрузка породы, захваченной снарядом в ходе бурения

Башмак желонки оборудуют клапаном, который удерживает пробуренную породу в трубе. Для усиления разрушающего действия низ желонки можно дополнить режущей коронкой с зубьями

Основа самодельной желонки — труба

Серьга для удерживания инструмента в скважине

Окно для выгрузки грунта из желонки

Шариковый клапан и коронка

Роторное бурение скважин: плюсы и минусы

Вращательный способ проходки выработок бывает не только роторным, эта технология может сочетаться с ударным воздействием, с продувкой сжатым воздухом, удалением грунтового бурового шлама через шнек.

Преимущества проходки скважин с применением ротора:

  1. Скорость выше, чем при ударном разрушении. Способ обратной промывки выработки водой в рыхлых породах ускоряет проходку в 1,5-2 раза по сравнению с бурением с прямой подачей раствора в скважину.
  2. Универсальность — сменные долота способны разрушать мягкие грунты и твердые горные породы. Роторная проходка скважины позволяет достичь водоносного пласта на любой глубине.
  3. Возможность бурения водозаборных выработок Ø1200-1500 мм. Для этого применяется обратная промывка ствола.
  4. Габариты и металлоемкость станка невелики по сравнению с ударно-канатными буровыми машинами.
  5. Мобильность — оборудование размещается на передвижной платформе.

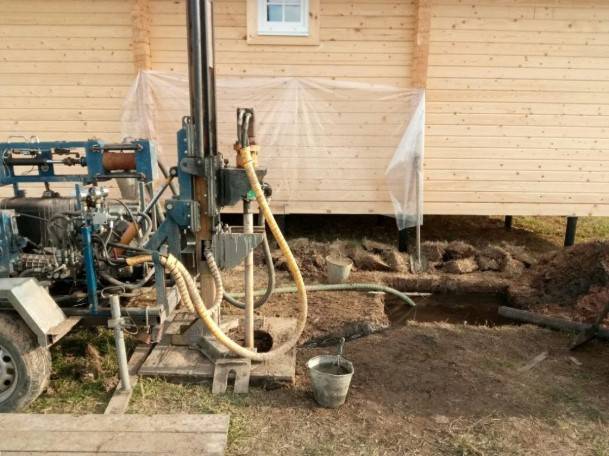

Роторное бурение скважины на воду.

Роторный метод для водозаборных скважин является предпочтительным, поскольку он объединяет достоинства всех вращательных способов бурения.

Недостатки этого способа заключаются в том, что применение глинистого раствора снижает дебит скважины, требует мероприятий по восстановлению водоотдачи.

Стоимость работ выше, чем при других способах бурения, вследствие необходимости подвоза чистой воды, глины и реагентов для приготовления раствора. Проблемы обостряются зимой, когда требуется защита от низких температур.

Технология бурения скважин на известняк

В пределах Московской области водоносные известняки залегают крайне неравномерно, от 20 м на юге, до 200 м на севере, однако наиболее распространено распространение артезианского горизонта на глубине свыше 100 м.

Благодаря большой глубине залегания артезианских вод и, соответственно, высокому пластовому давлению водяная скважина на известняк может быть напорной, иногда самоизливающейся.

Преимущества артезианской скважины:

  • возможность бурения в любом месте;
  • стабильное качество воды;
  • долгий срок эксплуатации;
  • высокая производительность.

Недостатки артезианской скважины:

  • технологическая сложность бурения;
  • высокая стоимость бурения;
  • возможна высокая минерализация воды;
  • юридическим лицам необходима лицензия на пользование недрами.
Популярные статьи  Каким должен быть уклон канализационной трубы по строительным нормативам

Благодаря повсеместности распространения водонасыщенных известняков, а так же высокому дебиту артезианских скважин, такая скважина является оптимальным решением для монументальных строений, жилищных кооперативов, а так же промышленных целей.

Бурение артезианских скважин является достаточно сложным процессом, в связи с глубиной и твердостью горных пород. В зависимости от геологических условий в разных районах Московской области в процессе бурения возникают те или иные проблемы.

В Волоколамском районе трудности могут создать отложения гранита, встречающиеся вблизи Сычево и Чередово. Хотя в ряде населенных пунктов водоносные известняки расположены не глубоко, от 30 до 50 метров. Так же не глубоко залегают водоносные известняки вблизи русла Москвы-реки в Воскресенской районе. В Каширском районе первые известняки залегают на глубине порядка 40 м, однако они не обладают достаточной водоотдачей и лишь осложняют дальнейшее бурение до водонасыщенных карбонатных пород, расположенных на глубине 70 – 140 м. К тому же в разрезе встречаются неустойчивые породы, что приводит к увеличению расхода бурового раствора. Необходимо выбирать обсадных трубы большего диаметра для перекрытия этих пород. В Лотошинском, Рузском и Одинцовском районах бурение осложняется попадающимися в породе валунами. В разрезе пород Чеховского района встречаются осыпающиеся породы известняка, требующие надежной металлической обсадки.

Оптимальным решением для бурения артезианских скважин является роторное бурение. Благодаря одновременному воздействию на породоразрушающий инструмент осевой нагрузки и крутящего момента, производительность бурения значительно повышается.

Гидроударное бурение подходит для пород V-XII категории. Гидроударник устанавливается между колонковым набором и бурильными трубами. По средствам бурильных труб на долото подается буровой раствор и вращение. Промывочная жидкость удаляет шлам с забоя, охлаждает долото, а так же является приводом ударной машины. При увеличении расхода бурового раствора возрастает энергия единичного удара, что приводит к увеличению интенсивности разрушения породы.

В относительно мягких породах увеличение скорости осевой нагрузки увеличивает скорость бурения, а в твердых абразивных породах при повышении осевой нагрузки повышается износ породоразрушающего инструмента.

В твердых породах целесообразно применение пневмоударника. Пневмоударное бурение является разновидностью ударно-вращательного, с применением погружного бурильного молотка – пневмоударника, работающего на энергии сжатого воздуха. Поршень-боек пневмоударника наносит поступательно-возвратные движения по хвостовику, являющемуся частью долота, которое вращается вместе с пневмоударником. Очищение забоя от выбуренной породы происходит с помощью продувки скважины. По мере углубления скважины буровой снаряд наращивается.

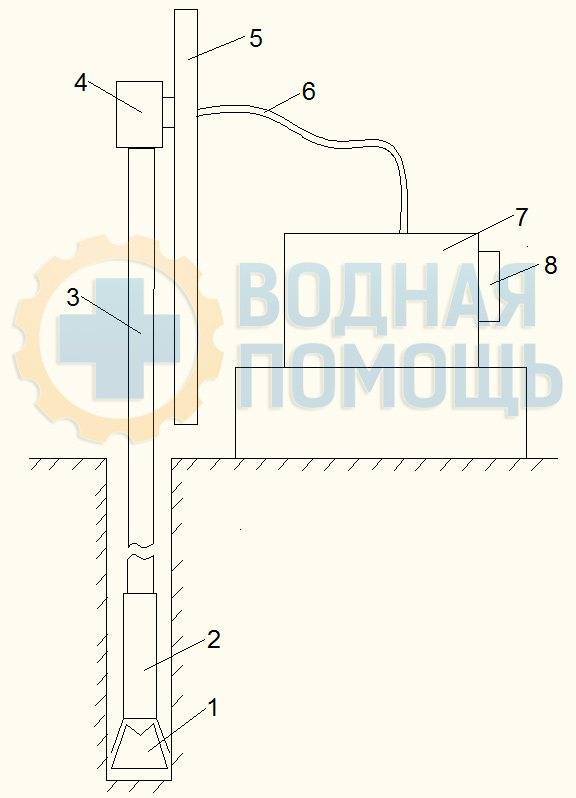

Схема пневмоударного бурения представлена на рисунке 11.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования
Рисунок 11. Схема пневмоударного бурения 1 – долото, 2 – пневмоударник, 3 – буровой инструмент, 4 – вращатель с электромотором, 5 – механизм подачи, 6 – шланг подачи сжатого воздуха, 7 – компрессор, 8 – пульт управления.

Способы и типы бурения скважин

Выбор способа бурения скважин для организации водоснабжения зависит от особенностей грунта, залегания водоносного слоя и от ряда иных факторов.

Какие существуют способы бурения

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Эти работы производятся при помощи разных инструментов (долота и коронок, которые крепятся на буровую колонну). Это позволяет пробурить скважину нужного размера. По принципу работы бурового инструмента бурение можно разделить на следующие категории:

1. Вращательный способ бурения. Этот способ сооружения скважин производится путем вращения породаразрушающего инструмента вокруг своей оси. Этот способ высокопроизводителен, буровые работы стоят ниже, этим способом можно пробурить наклонные, горизонтальные и вертикальные скважины.

2. Вращательно-ударный способ бурения. Эффективный способ прохождения крепких горных пород. Принцип действия основан на том, что на вращательный элемент дополнительно воздействует пневмоударник, который крепится на буровую колонну.

3. Ударно-вращательный способ бурения. При этом способе основную функцию выполняет ударный компонент, а вращательный играет вспомогательную роль. Интенсивность и частота ударов здесь выше, а вращение – ниже, чем ц предыдущего способа.

4. Вибрационный способ бурения. При этом способе бурение производится путем передачи вибрационных или виброударные импульсов породоразрушающему инструменту. Этот способ применяется для бурения мягких рыхлых пород.

5. Вибрационно-вращательный способ бурения. Этот способ подразумевает наряду с вибрационным воздействием на породу оказывается вращательное воздействие и осевая нагрузка. Этот метод применяется для разрушение более плотных пород.

6. Способ бурения задавливания. Породоразрушающий инструмент погружается в мягкий грунт, и бурение производится за счет осевой нагрузки установки.

В основном, для бурения скважин на воду, применяется вращательный метод. Этот способ экономичен, и позволяет соорудить скважину в любом грунте. В зависимости от вида породы и глубины скважины применяются три разных типа бурения.

Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Колонковое бурение

Этот вид буровых работ производится на песчаных и мягких глинистых грунтах. Бурение скважины на песок производится при помощи долота или коронки, которая крепится на трубу. Этот вид применяют и на более твердых породах, но в таком случае необходимо подавать промывочную жидкость. Иногда для очистки скважины применяется продувка воздухом, который подается при помощи компрессора.

Шнековое бурение

Этот вид применяется для сооружения скважин для целей водоснабжения в частных хозяйствах. Бурение скважины на воду производится с помощью шнека. Шнек представляет собой стержень с лопастями. Шнек так ввинчивается в породу, что вместе с погружением происходит извлечение грунта. Такой вид рекомендован в среднеплотных грунтах на глубину не более 30 метров. На более глубоких уровнях порода перестает извлекаться, поэтому этот метод применять для более глубоких слоев нецелесообразно.

Роторное бурение

Роторное бурение применяется для сооружения скважин до 130 метров в глубину. Этим способом можно произвести бурение артезианской скважины для воды высокого качества. Роторная установка справляется с грунтами любой плотности. Использование ротора подразумевает обязательную подачу промывочной жидкости. Именно поэтому роторное бурение невозможно применять при низких температурах.

Современные технологии позволяют решить любую задачу, связанную с бурением. Нужно только определиться с видом работ.
